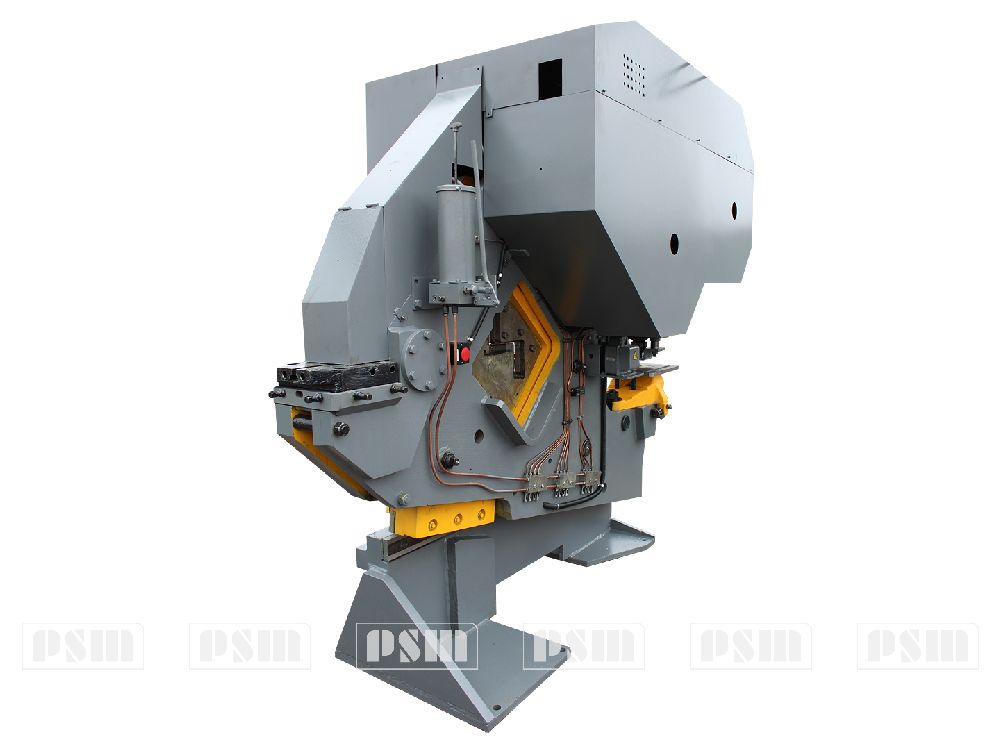

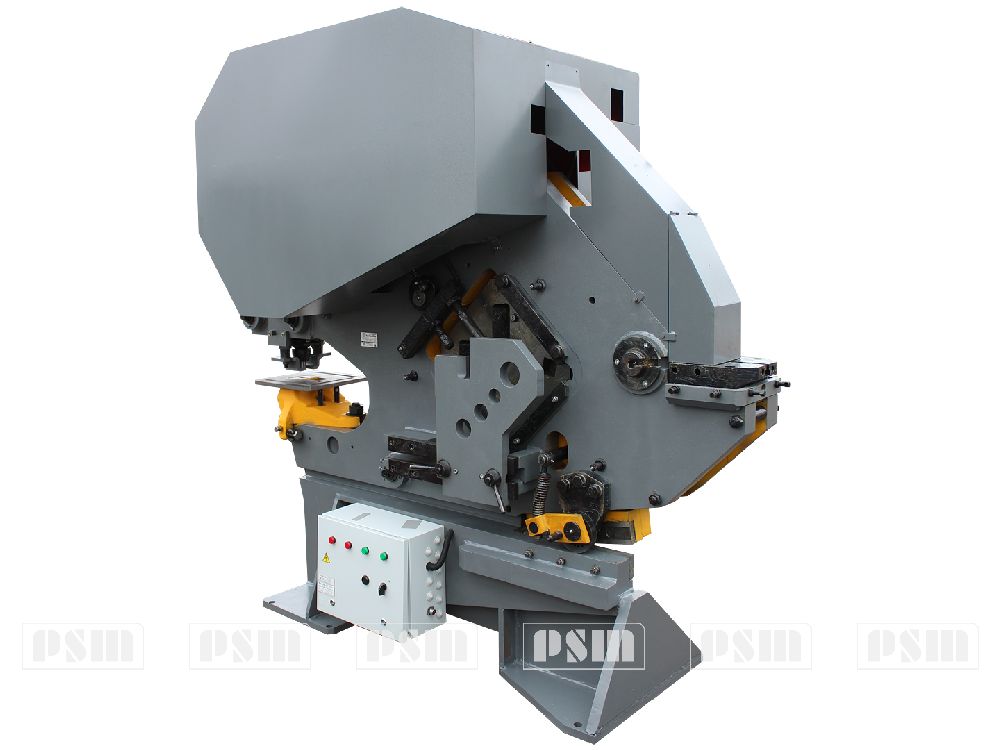

Назначение пресс-ножниц комбинированных НВ5224

Пресс-ножницы комбинированные НВ5224 предназначены для резки листового, сортового и фасонного проката, пробивки отверстий в листовом и фасонном прокате, а также для выполнения зарубочных операций.

Конструкция пресс-ножниц НВ5224 предусматривает резку уголкового проката.

Пресс-ножницы комбинированные являются универсальной машиной, поэтому могут применяться как в заготовительных цехах, так и в цехах металлоконструкций, а также в ремонтных мастерских, на строительных и монтажных площадках.

Эксплуатируются в климатических зонах с умеренным и холодным климатом исполнение УХЛ, сухим и влажным тропическим климатом - исполнение О, категория размещения 4 по ГОСТ 15150-69.

Завод ПромСтройМаш выпускает пресс-ножницы комбинированные модели НВ5224 и поставляет их во все регионы России и страны ближнего зарубежья.

Модель пресс-ножниц выпускается из материалов и комплектующих российского производства.

Наш завод производит и другие модели пресс-ножниц.

Подобрать нужную модель согласно техническим характеристикам и нуждам производства вам всегда помогут наши менеджеры.

Связаться с ними можно через форму обратной связи или по телефону.

Технические характеристики НВ5224

Напряжение цепи силовой, В380
Электродвигатель типАИР132S2
мощность, кВт11
частота вращения, мин2850
Длина мм2735±40
Ширина мм1760±20
Высота над уровнем пола, мм2445±40
Масса, кг7050±100
Частота ходов ползуна, мин-1 14
толщина и ширина полоса28х200
диаметра круга 67
уголок резка под углом 90 град160х160х20
диаметр пробивного отверстия при толщине 16мм., мм40
наибольшие размеры пробиваемых пазов прямоугольной формы, мм, толщина/длина/ширина16/100/85
Наибольший профиль (двутавра и швеллера)№30
Номинальное усилие пресса, кН (тс)1250(125)

УСТРОЙСТВО И РАБОТА ПРЕСС-НОЖНИЦ МОДЕЛИ НВ5224

Основные составные части пресс-ножниц комбинированных   НВ5224

  1. Станина
  2. Привод
  3. Приводные валы
  4. Привод сортополосовой секции
  5. Привод дыропробивной секции
  6. Ползун сортополосовой секции
  7. Ползун дыропробивной секции
  8. Механизм центрирования
  9. Прижим полосовой секции
  10. Дыропробивное приспособление
  11. Стол дыропробивного пресса
  12. Ограждение
  13. Прижим сортовой секции
  14. Электрооборудование
  15. Электрошкаф
  16. Инструмент реза уголка, круга
  17. Инструмент зарубочный и для отрезки полосы
  18. Инструмент дыропробивной круглый
  19. Смазка

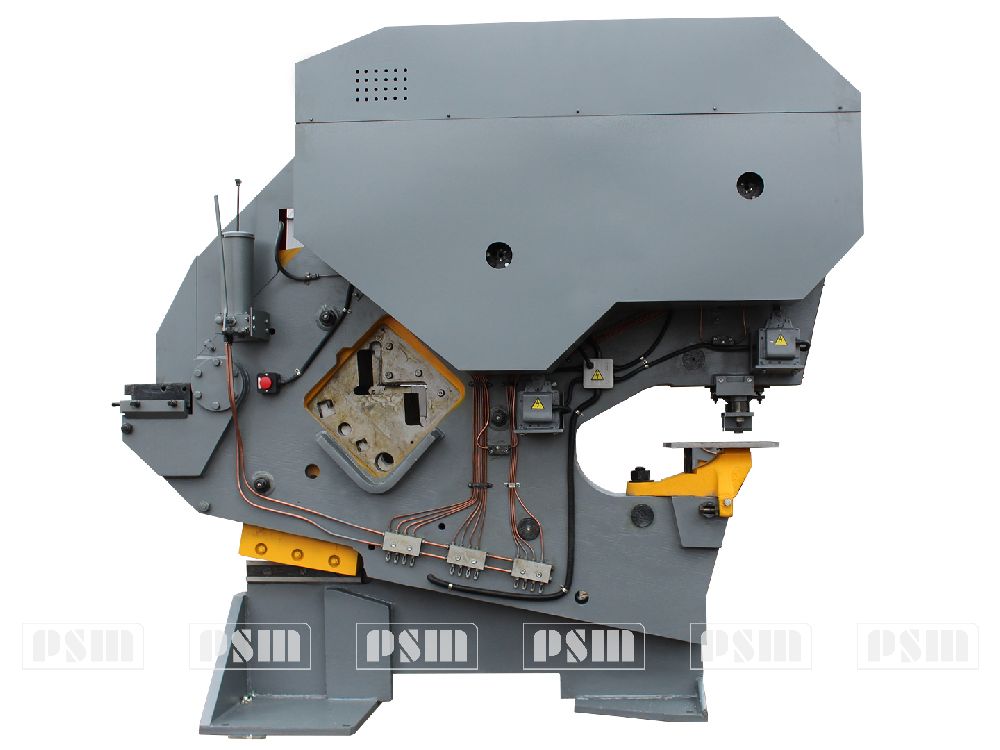

Устройство и работа пресс-ножниц НВ5224

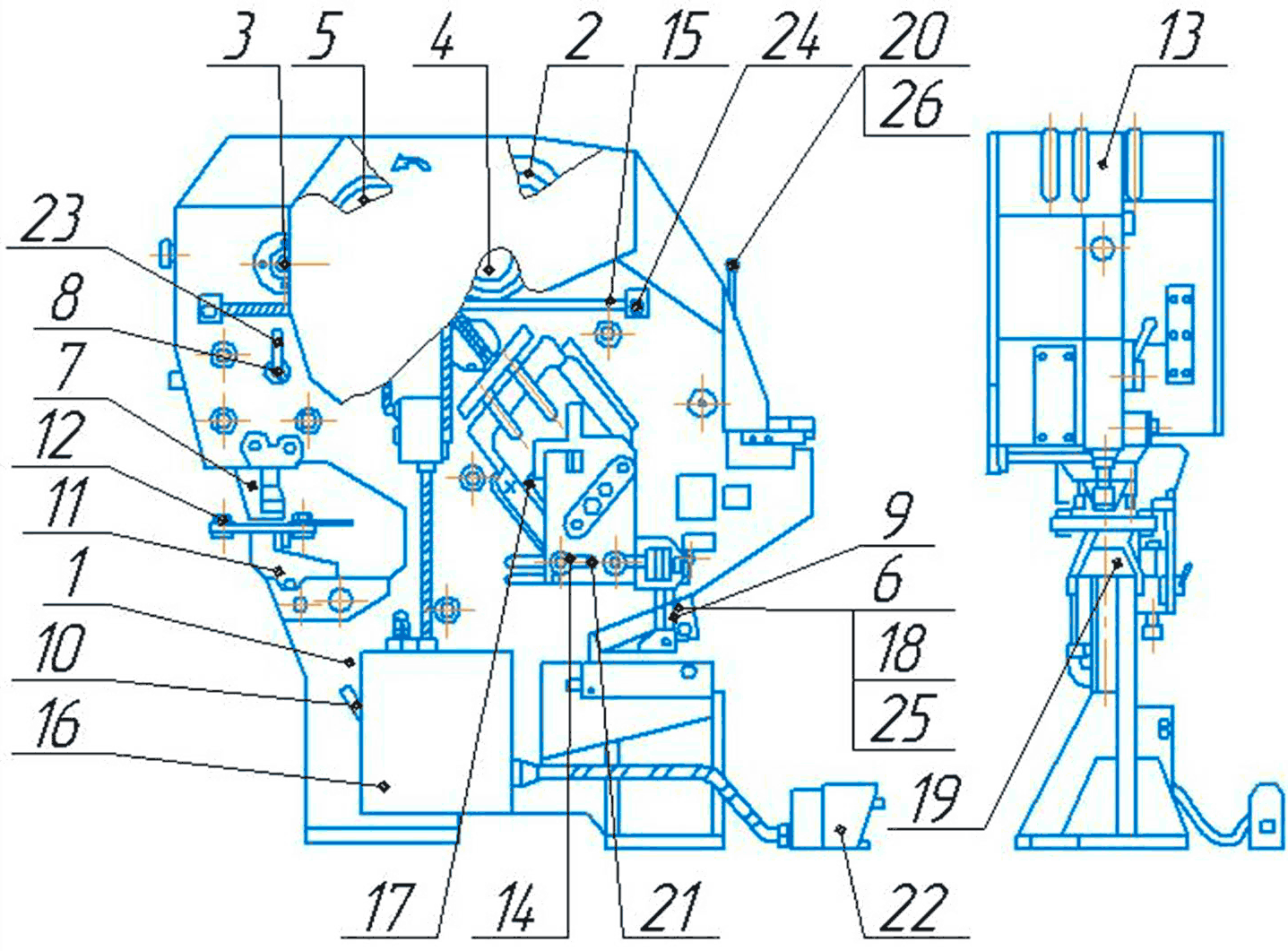

Органы управления пресс-ножниц НВ5224 и их назначение

  1. Рукоятка фиксации прижима сортового проката
  2. Педаль электрическая
  3. Рукоятка механизма центрирования
  4. Кнопка ОБЩИЙ СТОП
  5. Рукоятка фиксации автоприжимов полосового проката
  6. Рукоятка насоса системы смазки
  7. Вводной выключатель

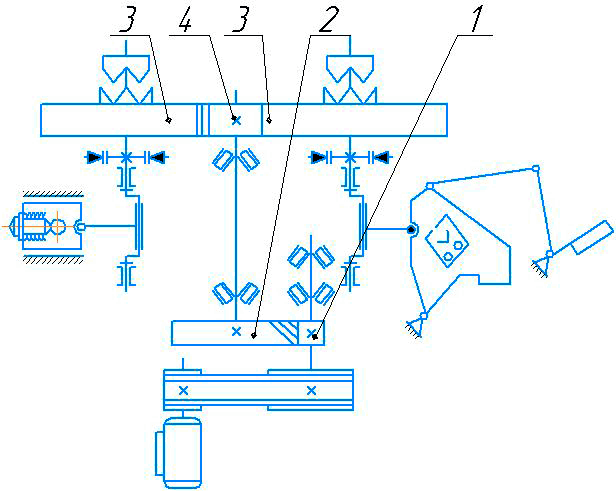

Кинематическая схема пресс-ножниц НВ5224

Кинематическая схема  пресс-ножниц комбинированных  НВ5224

Привод пресс-ножниц НВ5224 осуществляется от электродвигателя через клиноременную передачу на маховик и зубчатую передачу. Вал маховика несет на себе жестко посаженную косозубую шестерню1, находящуюся в зацеплении с зубчатым колесом 2.

Колесо 2 жестко посажено на промежуточный вал, на другом конце которого сидит прямозубая шестерня 4, находящаяся в постоянном зацеплении с прямозубыми колесами 3.

Зубчатые колеса 3 подвижно посажены на ступицы, жестко сидящие на эксцентриковых валах. Зубчатые колеса 3связаны со ступицами поворотными шпонками.

Мотылевые шейки эксцентриковых валов несут на себе шатуны, сочленение которых с ползуном сортовой и дыропробивной секций выполнено по типу «ТОГЛ». Ползун сортополосовой секции тягой связан с качающимся рычагом зарубочного устройства.

Сборочные единицы пресс-ножниц комбинированных НВ5224

Станина пресс-ножниц НВ5224

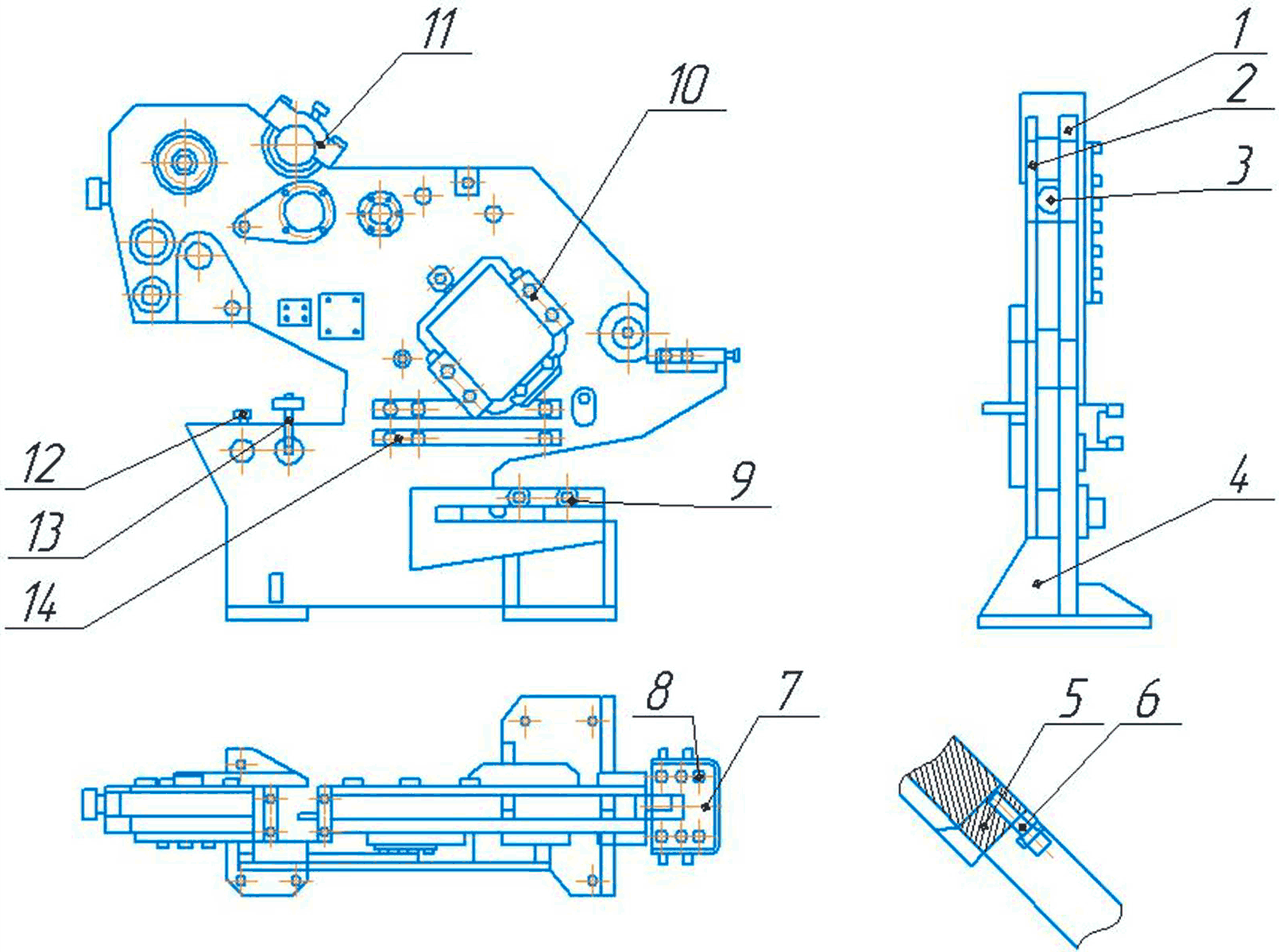

Станина пресс-ножниц комбинированных  НВ5224

Станина сварная металлическая конструкция, состоящая из переднего 1 и заднего 2 листов, приваренных к основанию 4 и сваренных между собой при помощи проставок 3. В станине выполнены четыре расточки для установки приводных валов и приводов секций. Крышка 11 стакана приводного вала маховика соединяется со станиной шпильками. В станине пресс-ножниц НВ5224 имеются четыре расточки для крепления направляющих дыропробивного ползуна и две для осей качания ползуна сортополосовой секции и рычага зарубки. В верхней части станины находятся отверстия для монтажа подмоторной плиты и устройства натяжения клиновых ремней. В стенках станины выполнено наклоненное под углом 450 окно, в которое заводятся неподвижные инструментальные плиты. Плиты крепятся прижимами 10 и винтами 6, завернутыми в сухарь 5. Кронштейн 7 зарубочного устройства монтируется на специальном выступе станины с помощью винтов 8. Винтами 9 фиксируется в специальном гнезде нож для отрезки полосы. В зоне зева дыропробивной секции закреплены при помощи осей винт 12 и шпилька 13, посредством которых осуществляется крепление плиты дыропробивного приспособления. К стенке станины привернуты винтами линейки 14, по которым передвигаются упоры.

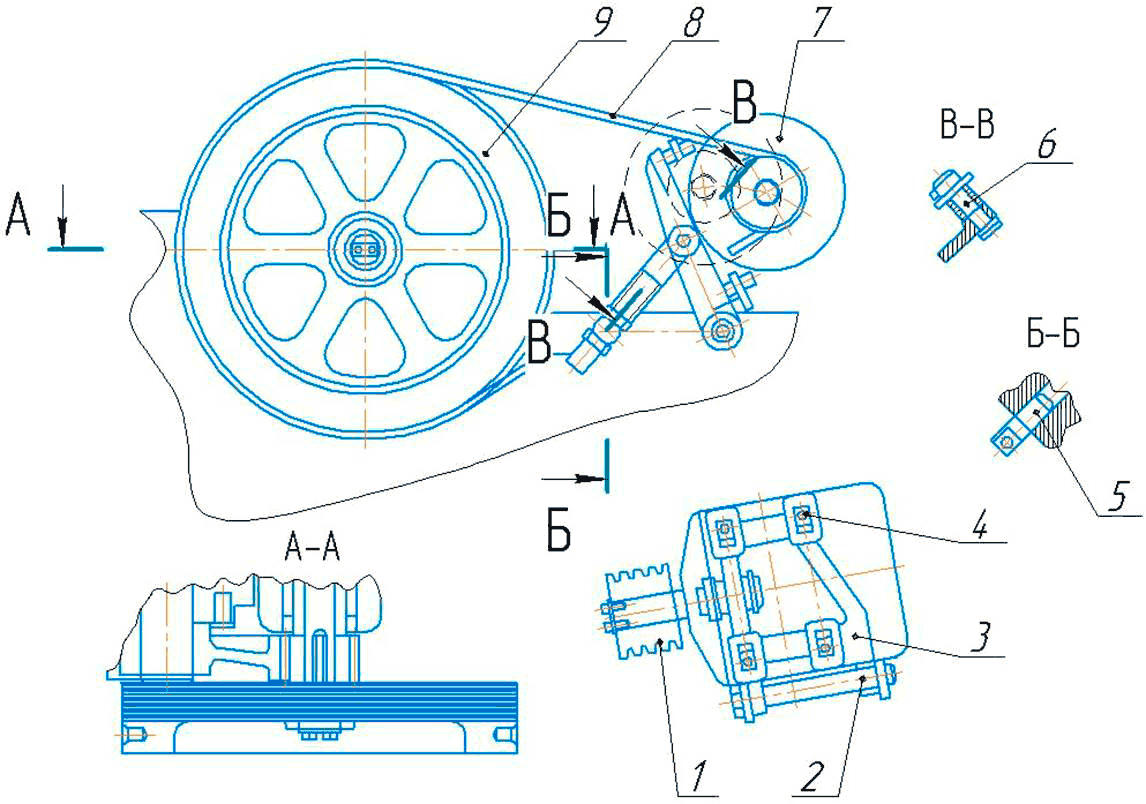

Привод пресс-ножниц комбинированных НВ5224

Привод пресс-ножниц комбинированных НВ5224

Привод представляет собой подмоторную плиту 3, шарнирно закрепленную при помощи оси 2 на станине. На плите 3 закреплен винтами 4 электродвигатель 7. На валу электродвигателя на шпонке посажен шкив 1, связанный при помощи текстропных ремней 8 с маховиком 9. Плита 3 при помощи пальца 6 и тяги 10 соединена с опорной осью 5, заведенной в специальную расточку станины. Натяжение ремней регулируется вращением гаек 11.

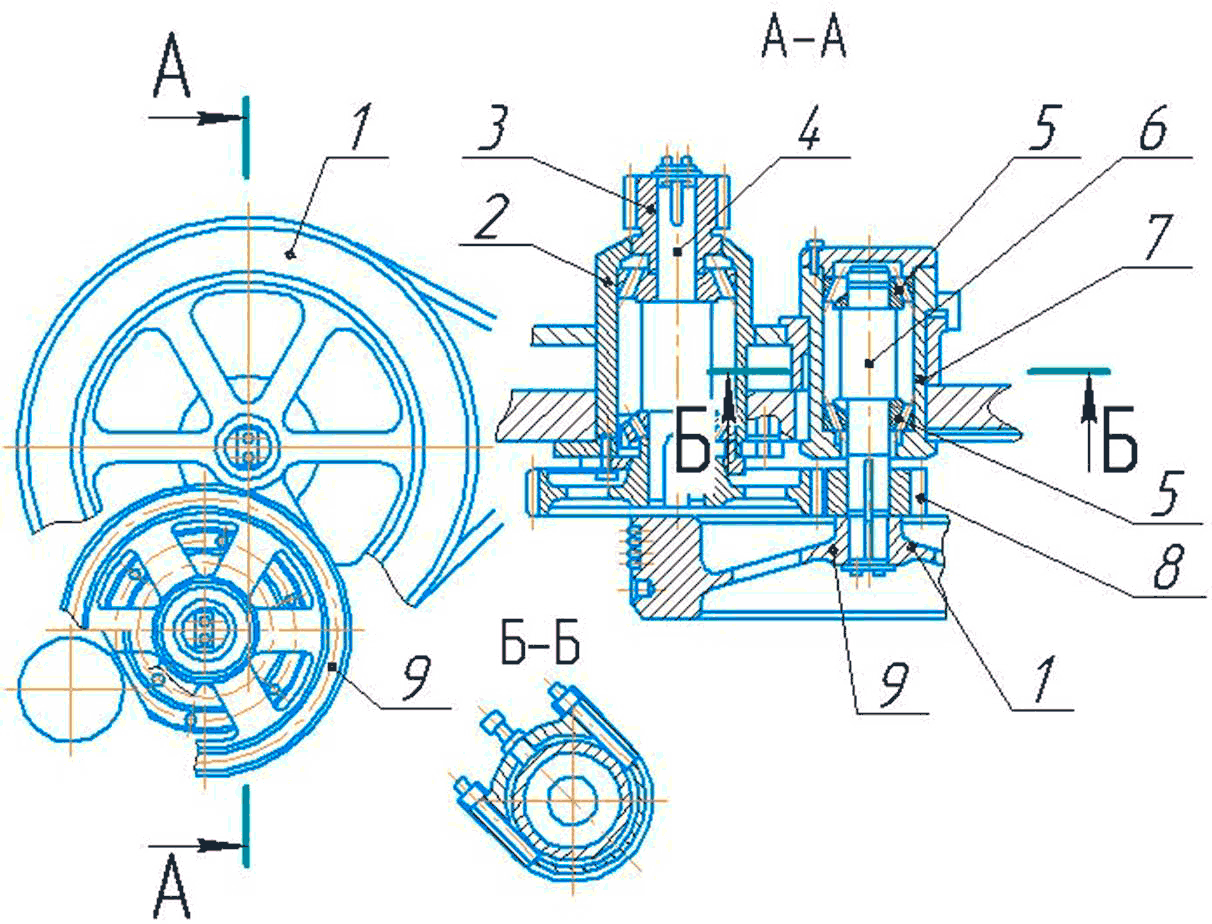

Приводные валы пресс-ножниц комбинированных НВ5224

Приводные валы пресс-ножниц комбинированных НВ5224

Приводные валы 4 и 6 . На вал 6 посажен на шпонке маховик 1 и косозубая шестерня 8. Вал 6 вращается в роликовых подшипниках 5, посаженных в стакан 7, устанавливаемый в расточке станины и закрепляемый в ней крышкой. Косозубая шестерня 8 зацепляется с косозубым колесом 9, сидящим на шпонке на валу 4, другой конец которого несет на себе шестерню 3. Вал 4 также вращается в роликовых подшипниках 10, установленных в стакане 2. фланцем которого осуществляется крепление вала в сборе к станине.

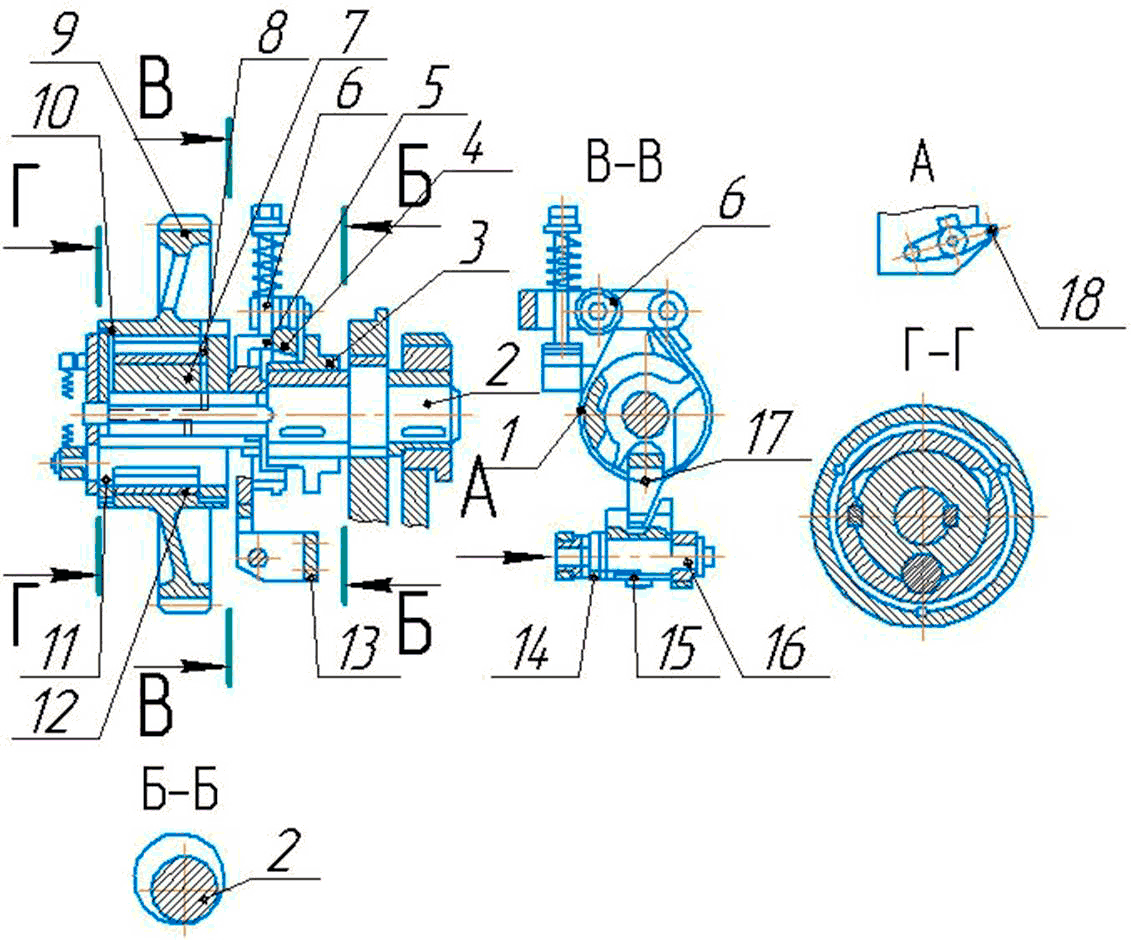

Привод сортополосовой секции пресс-ножниц НВ5224

Привод сортополосовой секции пресс-ножниц НВ5224

Привод сортополосовой секции предназначен для преобразования вращательного движения эксцентрикового вала в возвратно-поступательное движение ползуна.

Привод сортополосовой секции пресс-ножниц НВ5224 состоит из эксцентрикового вала 2, один конец которого установлен в буксе станины, а другой в буксе 3. На вал 2 напрессован тормозной барабан 5 с кулачком 4. Тормозной барабан охватывается подпружиненный ленточным тормозом 1, который включается и отключается роликом 6 с помощью кулачка 4. На вал 2 при помощи шпонку жестко посажена ступица 7, на которую также на шпонках посажены кольца 8. По кольцам свободно на подшипниках скольжения 10 обкатывается зубчатое колесо 9, связанное жестко с втулкой 12.

Кольцо 8 и ступица 7 имеют полурасточку, в которую заведена поворотная шпонка 11. На втулке 12 имеются три такие же полурасточки.

Через кронштейн 13, установленный на задней стенке станины, пропущена ось 16. На ось посажены амортизатор 14, упор 15. На ось 16 через шпонку посажено коромысло 18. Одно плечо коромысла подпружинено и служит для возврата упора, а второе связано с якорем электромагнита.

Собачка 17 жестко связана с поворотной шпонкой 11 и при работе привода взаимодействует с выступами упора 15.

Привод дыропробивной секции аналогичен по назначению и конструкции приводу сортополосовой секции. Исключением является эксцентриковый вал (см. сечение А-А), мотылевая шейка которого развернута на 450.

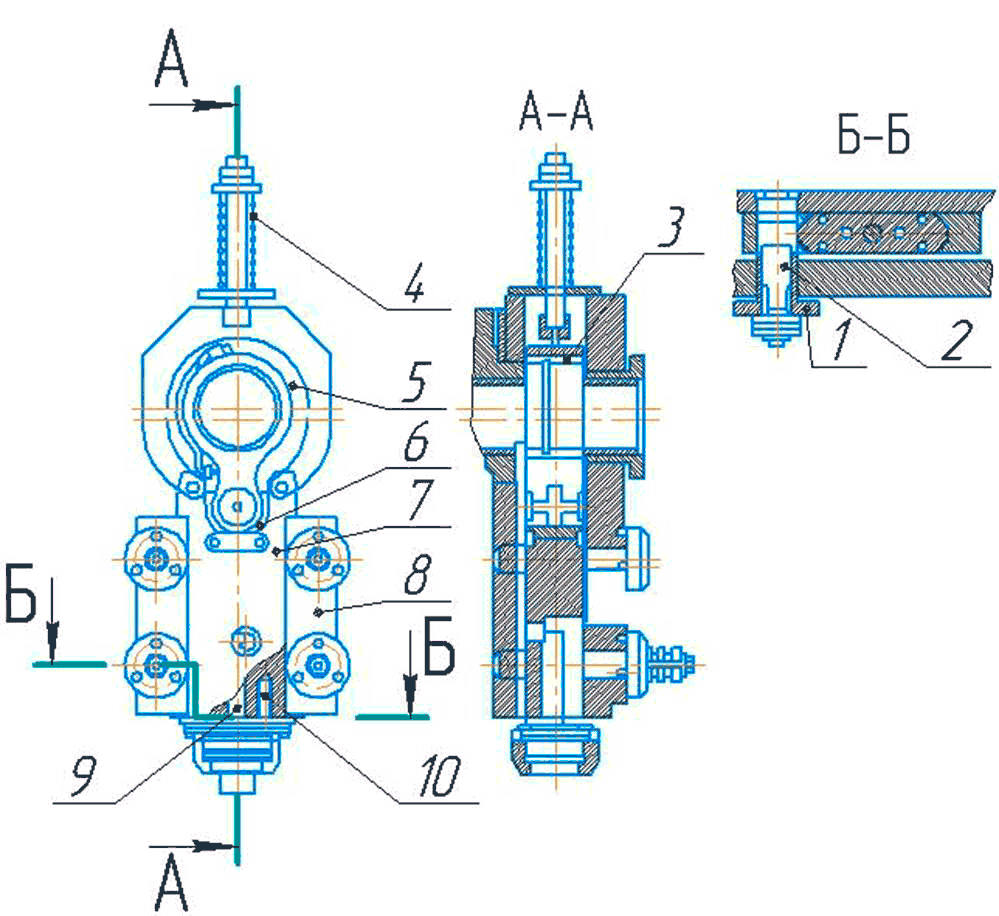

Ползун сортополосовой секции пресс-ножниц комбинированных НВ5224

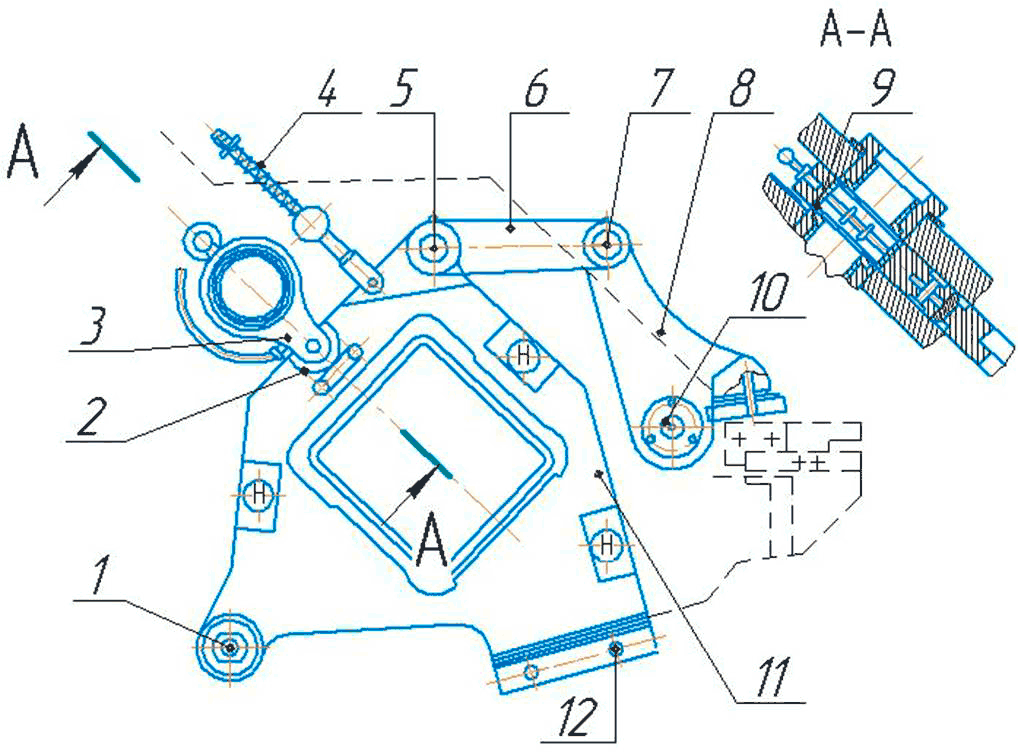

Ползун сортополосовой секции  пресс-ножниц НВ5224

Ползун сортополосовой секции 11, связанный через шатун 3 с эксцентриковым валом, совершает качательное движение, благодаря чему совершается рез. Мотылевая шейка эксцентрикового вала сочленяется с шатуном при помощи бронзовой втулки 9.

Ползун имеет три расточки:

  • в первую заведена эксцентриковая ось 1 качания ползуна;
  • во вторую запрессован подпятник 2, охватывающий головку шатуна 3;
  • третьей расточкой при помощи пальца 5 ползун сочленяется с тягой 6, которая в свою очередь связана пальцем 7 с рычагом зарубки 8. Рычаг зарубки качается на оси 10, закрепленной в станине. Зарубочный нож устанавливается в гнездо рычага.

В ползуне выполнено окно, в которое заводятся подвижные нож – плиты. Нож для отрезки полосы с помощью винтов 12 крепиться на плоскости снижения.

Ползун перемещается в направляющих, закрепленных в станине и контактирующих с ползуном в зонах «Н». ползун имеет пружинный уравновешиватель 4, предотвращающий самопроизвольное опускание ползуна под действием собственной массы и удерживающий ползун в верхнем положении при проведении ремонтных и наладочных работ.

Ползун дыропробивной секции пресс-ножниц комбинированных НВ5224

Ползун дыропробивной секции пресс-ножниц комбинированных НВ5224

Ползун 7 дыропробивной секции устанавливается в направляющих 8, которые крепятся при помощи втулок 1 и эксцентриковых пальцев 2. Ползун имеет пружинный уравновешиватель 4, удерживающий его в верхнем положении при проведении ремонтных и наладочных работ. В расточку ползуна запрессован подпятник 6, охватывающий головку шатуна 5.

Шатун с запрессованной бронзовой втулкой 3 находится на мотылевой шейке вала. В торцовой поверхности ползуна 7 имеется расточка, куда устанавливается пуансонодержатель 9, удерживаемый пружинами 10.

Отверстие на боковой поверхности ползуна служит для размещения кулачка механизма центрирования.

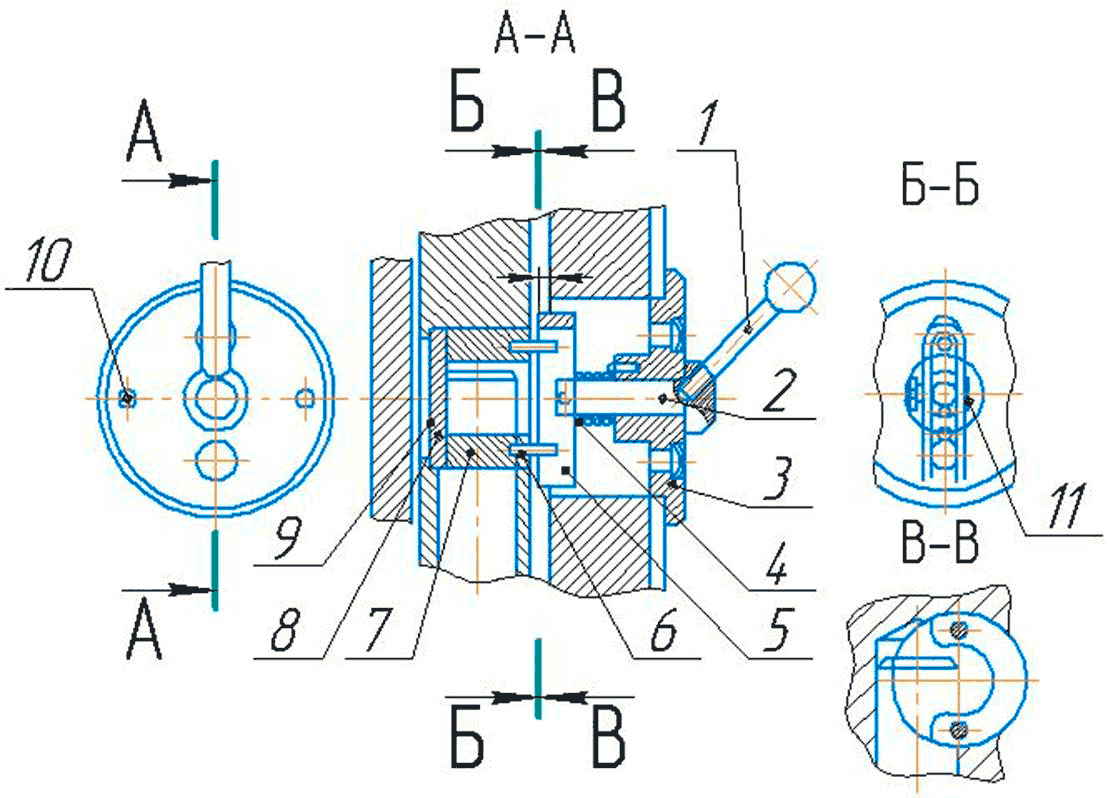

Механизм центрирования пресс-ножниц комбинированных НВ5224

Механизм центрирования пресс-ножниц комбинированных НВ5224

Механизм центрирования служит для центрирования оси пуансона с размеченной осью пробиваемого отверстия. Механизм состоит из рукоятки 1, ввернутой в ось 2, на которою надета крышка 3, закреплена скоба 5, взаимодействующая с кулачком 7 посредством штифтов 6. При повороте рукоятки кулачок выходит из паза пуансонодержателя и толкает его вниз. Для возврата рукоятки в исходное положение служит пружина 4.

При пробивке отверстий кулачок вместе с ползуном совершает возвратно-поступательное движение. Штифты 6 движутся по пазу скобы 5. Упор 8, предотвращает поворот пуансонодержателя. Прокладки 9 служат для регулировки зазора между упором 8 и пуансонодержателем не более 0,3 мм.

Внимание! Центрирование производить только при положении эксцентрикового вала в ВМТ на одиночных ходах. После центрирования рукоятку вернуть в верхнее положение.

Прижим сортовой секции пресс-ножниц комбинированных НВ5224

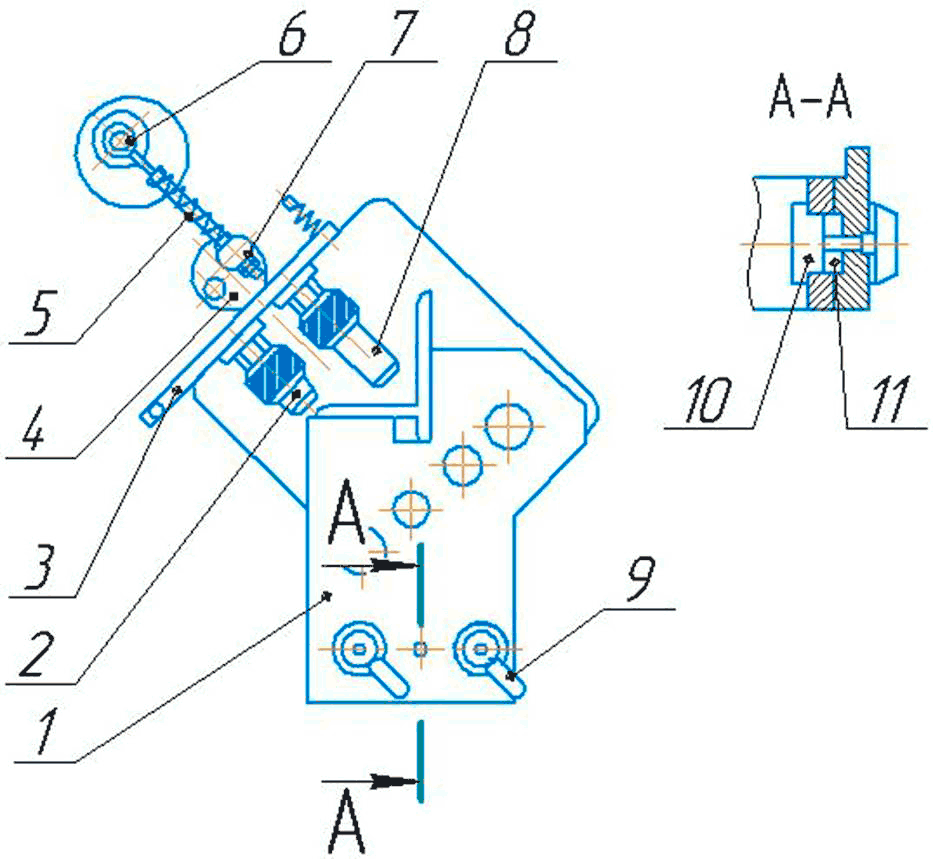

Прижим сортовой секции пресс-ножниц комбинированных НВ5224

Прижим сортовой секции в момент реза прижимает заготовки к нижнему упору, предотвращая удар отдачи. Он представляет собой упор-плиту 1 (рис. 10), закрепленную в направляющих станины винтами 10 и шпонкой 11. Плита 1 может передвигаться по направляющим станины в зависимости от значения угла отрезки уголка; положение ее фиксируется рукоятками 9. На эксцентриковом валу пресс-ножниц НВ5224 закреплен палец 6, соединенный с эксцентриковым кулаком 4 через подпружинную тягу 5 и палец 7. При рабочем ходе кулак 4 давит на планку 3, которая закреплена одним концом на станине и может поворачиваться. Уголок прижимается регулируемыми упорами 8 и 2, причем упор 2 служит для прижима уголка при отрезке под углом 450. В исходном положении зазор между заготовкой и винтовыми упорами должен составлять 1-2 мм.

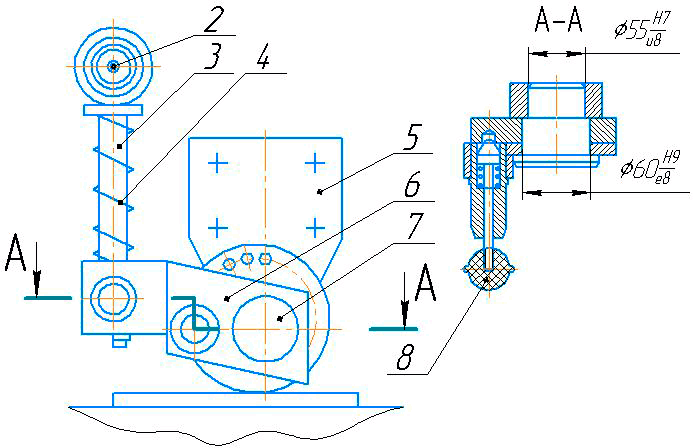

Прижим полосовой секции пресс-ножниц комбинированных НВ5224

Прижим полосовой секции пресс-ножниц комбинированных НВ5224

Прижим полосовой секции прижимает полосу при отрезке и предохраняет руки рабочего от ударов отдачи. Прижим представляет собой кронштейн 5 прикрепленный болтами к станине ножниц НВ5224.

В расточке кронштейна помещена ось 7, на которой смонтированы рычаг 6 и кулак 1. В расточке ползуна укреплена ось 2, на которой посажена тяга 3. Пружина 4 предварительно поджата гайками. На толщину разрезаемого проката кулак 1 устанавливается поворотом от руки и стопорится фиксатором 8.

При ходе ползуна вниз ось 2 и тяга 3 сжимают пружину 4. Пружина давит на рычаг 6 и проворачивает его вместе с кулаком 1 до касания последнего с разрезаемым прокатом. При резке кулак заклинивается, зажимая тем самым прокат. После резки кулак возвращается в исходное положение за счет возврата ползуна в верхнюю точку.

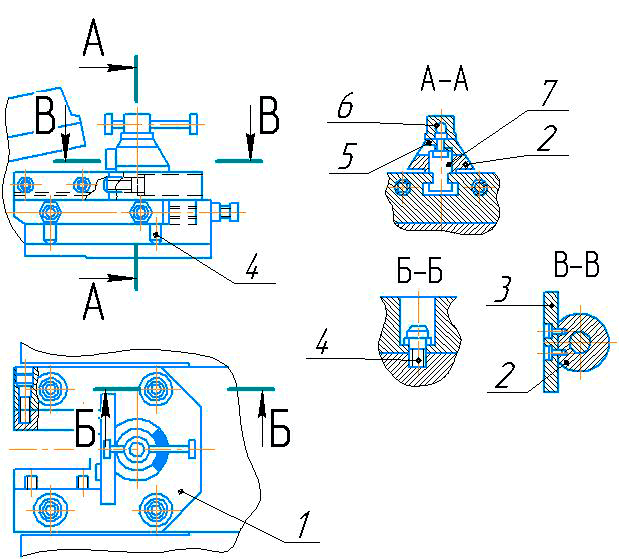

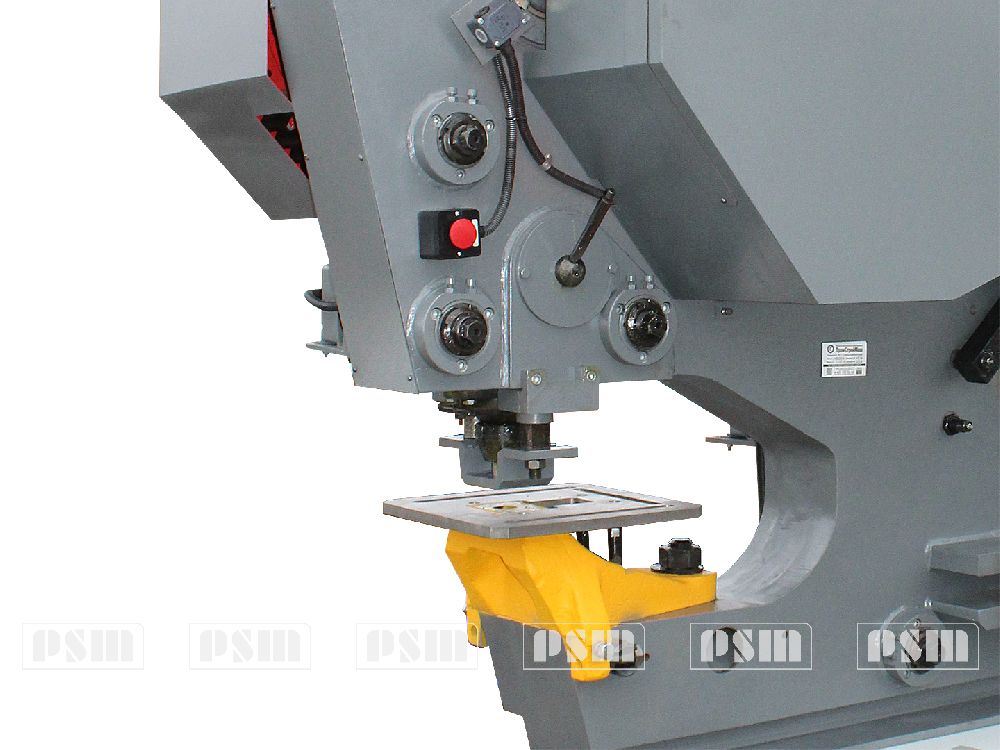

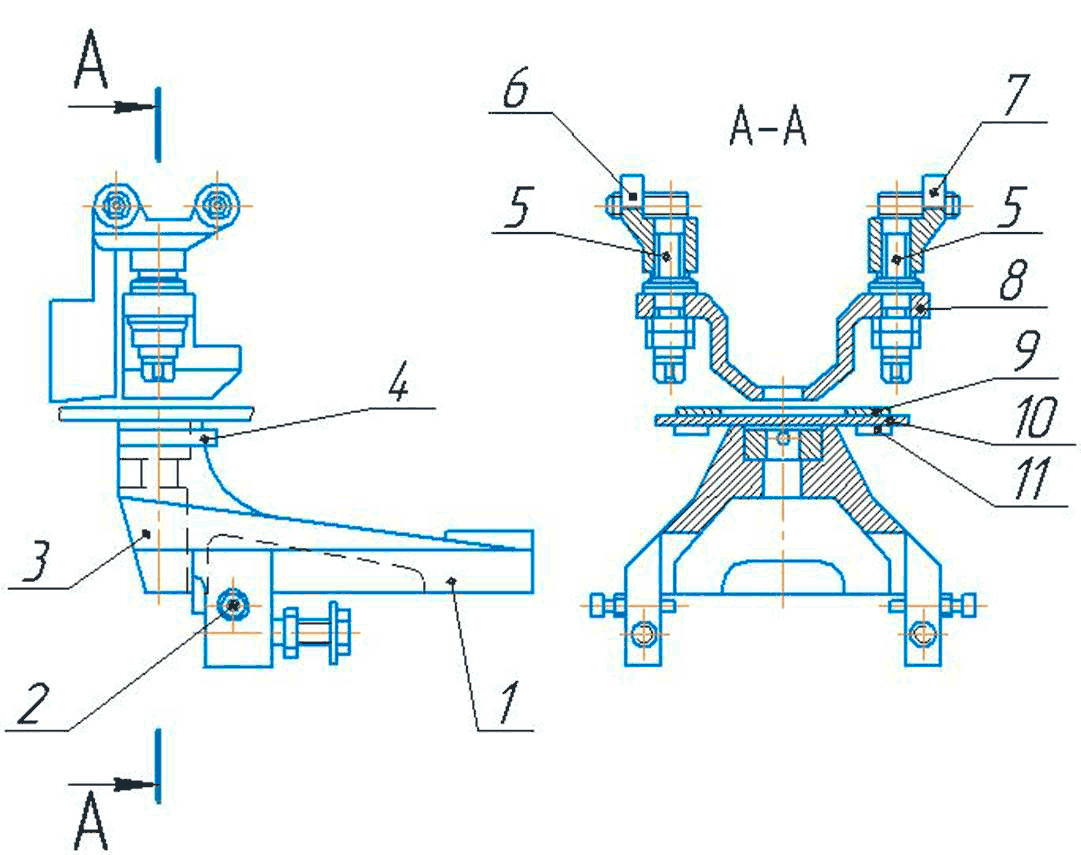

Дыропробивное приспособление пресс-ножниц комбинированных НВ5224

Дыропробивное приспособление  комбинированных НВ5224

Дыропробивное приспособление предназначено для крепления матрицы и съема пробитой детали. Матрица крепится в расточке основания 3 винтом 4. Основание, закрепленное на станине в зоне дыропробивного зева, регулируется в продольном направлении болтами 1, в поперечном – винтами 2.

К основанию крепится стол 10. Съемник 8 установлен на кронштейнах 6 и 7 при помощи шпилек 5. При работе необходимо регулировать зазор между съемником и пробиваемым металлом шпилькой 5.

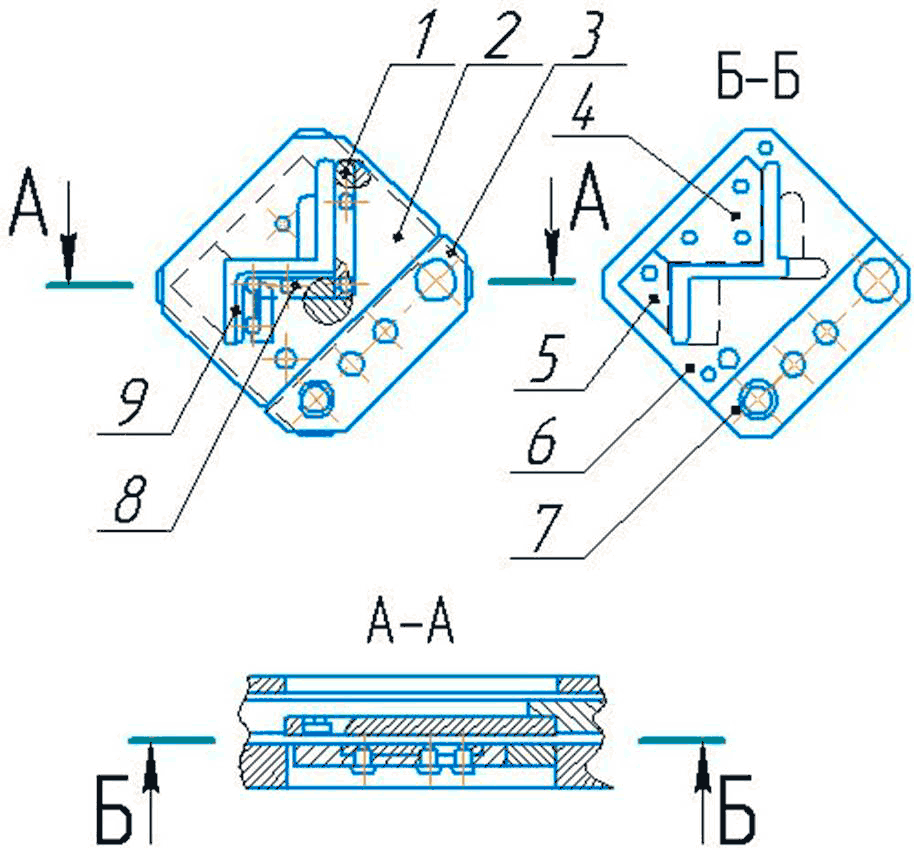

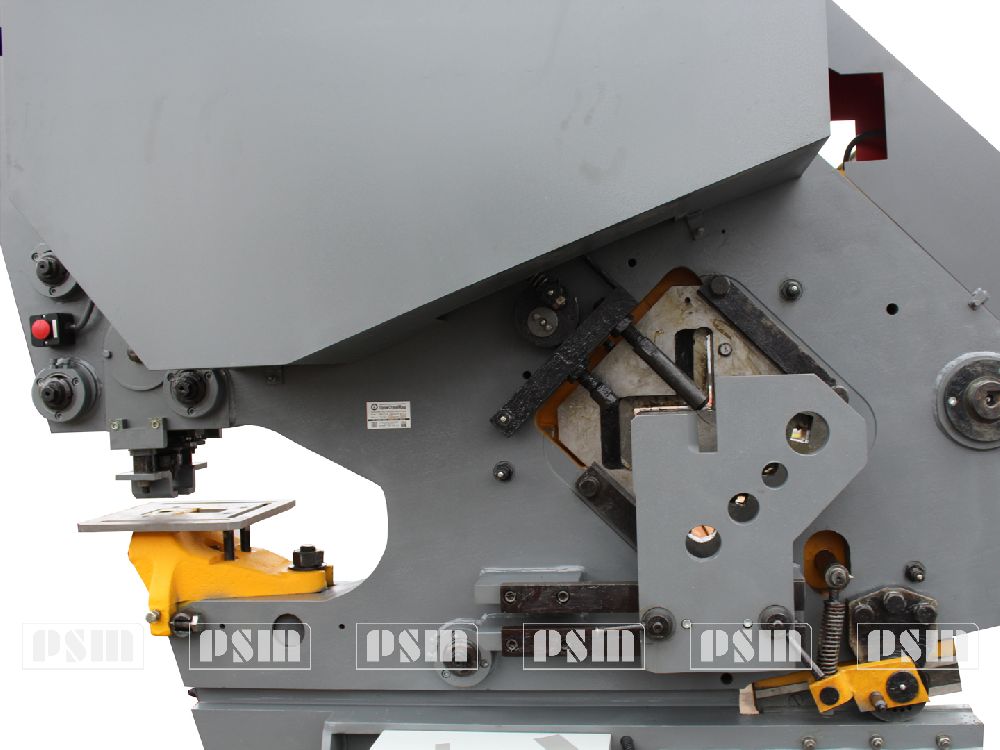

Инструмент реза уголка, круга, квадрата на пресс-ножницах комбинированных НВ5224

Инструмент  реза уголка, круга, квадрата на пресс-ножницах комбинированных НВ5224

Инструмент реза уголка, круга, квадрата: 1, 8, 9 – вставные ножи; 3, 7 – ножи – плиты для резки круга, квадрата; 4, 5 – ножи для резки уголка; 6 – подвижная плита

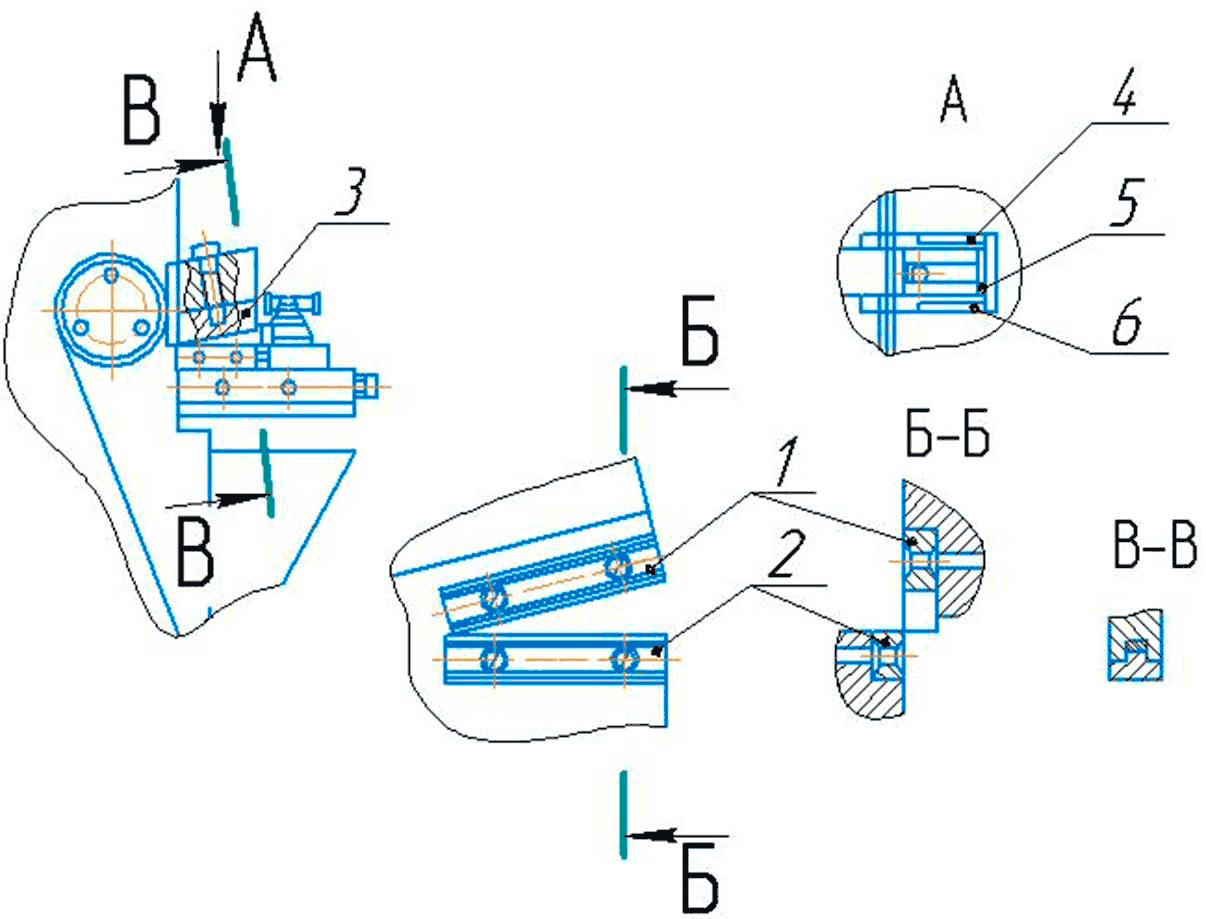

Инструмент зарубочный и для отрезки полосы на пресс-ножницах комбинированных НВ5224

Инструмент зарубочный и для отрезки полосы на пресс-ножницах комбинированных НВ5224

Инструмент зарубочный и для отрезки полосы представлен двумя группами: первая группа – гильотинные ножи 1 и 2 для реза полосового проката; вторая – прямоугольной подвижный нож 3 и три неподвижных ножа 4-6 для прямоугольной зарубки.

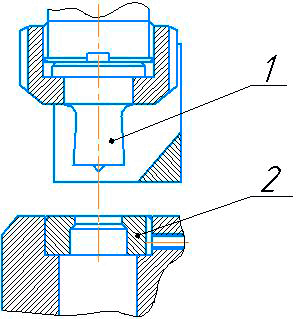

Инструмент дыропробивной круглый

Инструмент дыропробивной круглый пресс-ножниц комбинированных НВ5224

  1. пуансон
  2. матрица

Приспособление для пробивки пазов прямоугольной формы

Приспособление для пробивки пазов прямоугольной формы пресс-ножниц комбинированных НВ5224

Система смазки пресс-ножниц комбинированных НВ5224

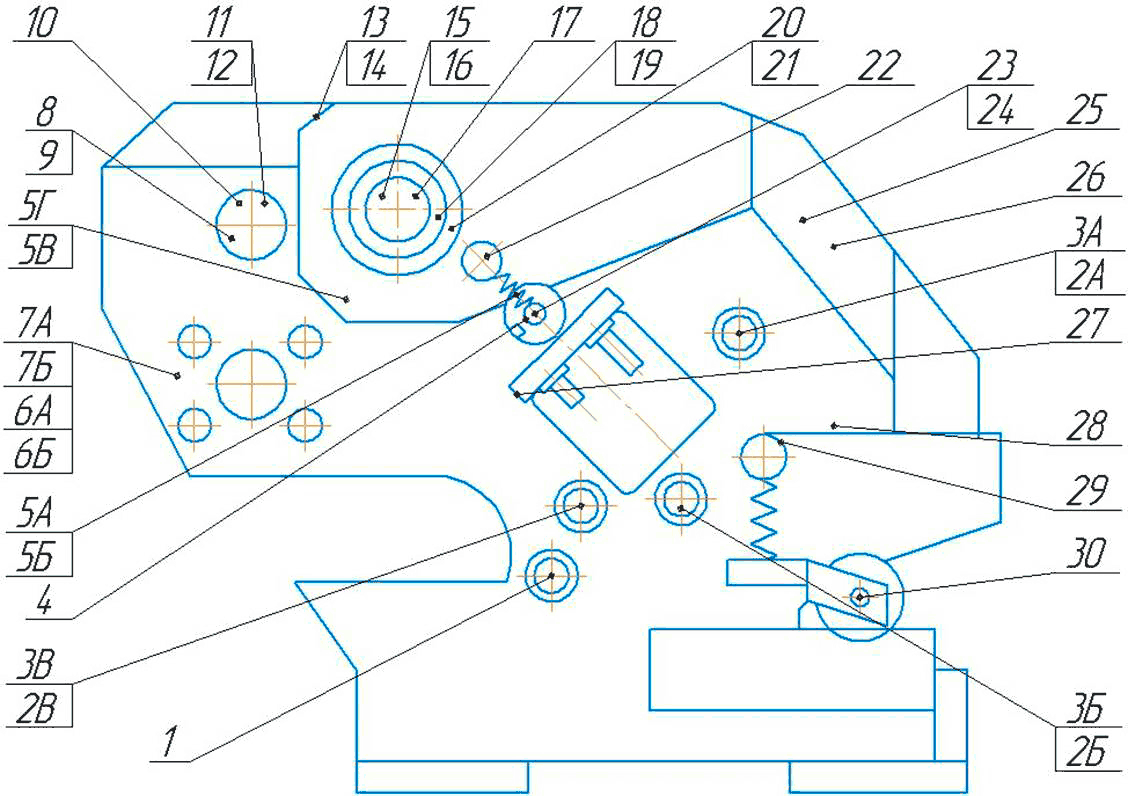

Общая схема смазки пресс-ножниц комбинированных НВ5224

Общая схема смазки пресс-ножниц комбинированных  НВ5224

Смазка пресс-ножниц НВ5224 густая, комбинированная по виду обслуживания. Важнейшие точки смазываются централизованно от двухмагистральной станции СДР, остальные – индивидуально прокачкой смазки через пресс-масленки шприцем.

Применяемые смазочные материалы:;

  • Пресс-солидол - Ж Ц
  • ИАТИМ-203

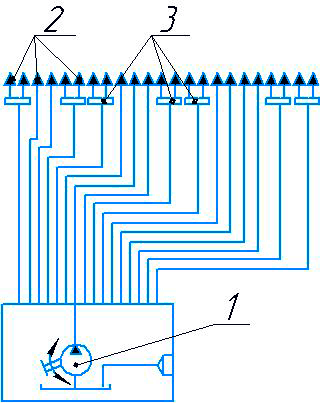

Схема централизованной смазки

Схема централизованной смазки: пресс-ножниц комбинированных НВ5224

  1. двухмагистральная станция СДР
  2. точки смазки
  3. питатели

Техническая характеристика станции СДР

Тип станции

одноплунжерный

Рабочий объем, см3

8,0

Давление нагнетания, МПа (кгс/см2)

номинальное

10 (100)

максимальное

12,5 (125)

Полезная емкость резервуара, дм3

2.5

Усилие на рукоятке при номинальном давлении, Н (кгс)

160 (16)

Масса станции без смазки, кг, не более

13

Регулирование пресс-ножниц комбинированных НВ5224

Если ремни пресс-ножниц НВ5224 проскальзывают, следует натянуть их. Для этого снять крышку ограждения привода и регулировочным винтом установить нормальное натяжение ремней.

Зазор между направляющими и ползуном сортополосовой секции регулировать тремя регулировочными винтами, расположенными на задней стенке станины. Одновременно направляющими ползуна можно регулировать зазор ножей для отрезки полосы.

Зазор между ножевыми плитами сортовой секции регулировать набором прокладок, установленных под Г-образными прижима.

Дыропробивной ползун пресса регулировать с помощью трех эксцентриковых осей, на которых установлены V-образные направляющие. Для этого открутить контргайки осей, вынуть зубчатую рейку и повернуть оси на нужный угол.

Перпендикулярность хода ползуна регулировать правой нижней осью, а требуемый зазор в направляющих – двумя левыми осями.

Техническое обслуживание пресс-ножниц комбинированных НВ5224

Ежедневно перед работой на пресс-ножницах НВ5224 необходимо:

  • осмотреть и вытереть пресс-ножницы НВ5224
  • проверить надежность крепления инструмента
  • проверить состояние режущих кромок инструмента. Работать выкрошенными и затупившимися ножами запрещается, так как это может привести к поломке инструмента и травмам, а также к перегрузкам
  • смазать пресс-ножницы НВ5224 согласно схеме смазки . По окончании работы обесточить пресс-ножницы, осмотреть и тщательно обтереть их.

Один раз в неделю необходимо продувать сжатым воздухом внутреннюю полость станины прессс-ножниц НВ5224 под сортолистовым ползуном для удаления накопившейся окалины.

Ежегодно проводить испытание изоляции электрооборудова­ния коммутационной проводки и испытание защитного заземления, ремонтировать электрооборудование и заземление.

Порядок установки пресс-ножниц комбинированных НВ5224

При транспортировании пресс-ножниц НВ5224 необходимо руководствоваться схемой строповки

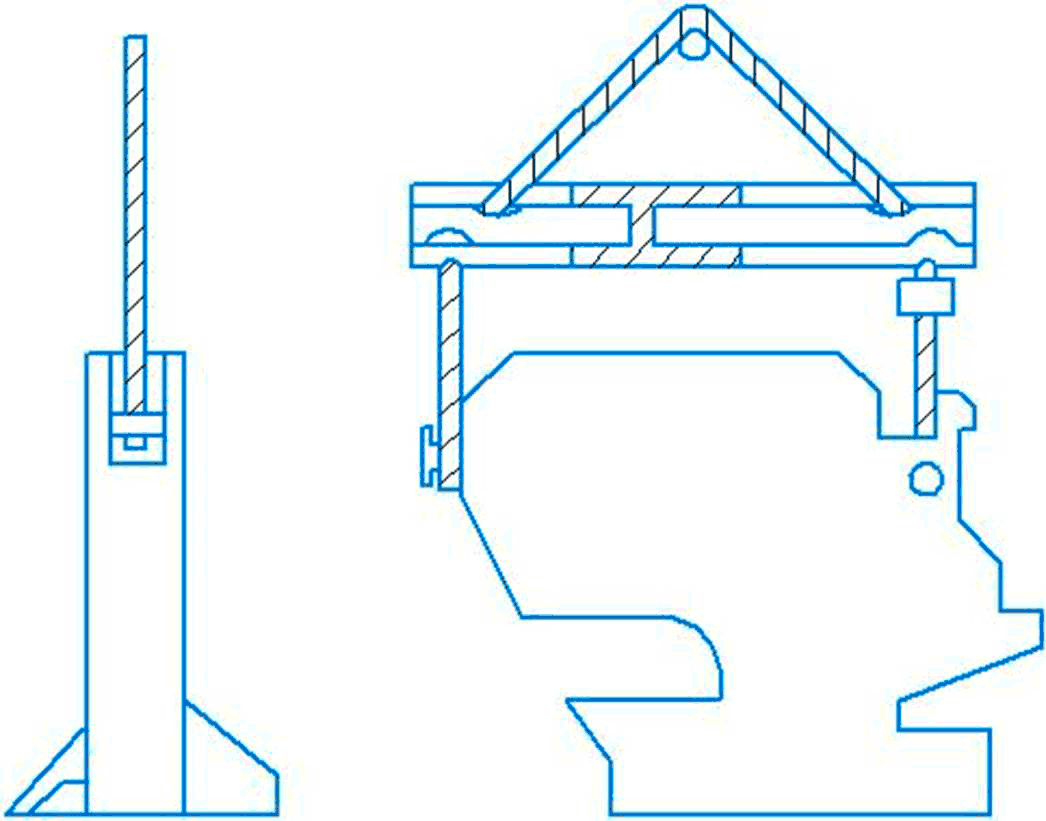

Схема строповки пресс-ножниц комбинированных  НВ5224

При отсутствии специального чалочного приспособления можно стропить машину со снятыми ограждениями, используя деревянные прокладки.

Перед установкой на фундамент тщательно очистить ножницы НВ5224 от антикоррозийной смазки и для защиты от коррозии неокрашенные поверхности машины покрыть тонким слоем масла индустриального И-20А ГОСТ 20799-88.

Пресс-ножницы НВ5224 установить на фундамент или бетонную подушку. Глубина заложения фундамента зависит от грунта, но должна быть не менее 600мм. Очистить подошву станины. Пресс-ножницы выставить по уровню с помощью клиньев. После выверки положения машины в колодцы фундаментных болтов залить цементный раствор, после затвердевания, которого равномерно затянуть гайки фундаментных болтов.

Пресс-ножницы НВ5224 установить на фундамент или бетонную подушку

После установки на фундамент, пресс-ножницы НВ5224 должны быть заземлены.

После окончания монтажа необходимо выполнить следующее:

  • подтянуть все разъемные соединения;
  • смазать пресс-ножницы;
  • проворачивая маховик вручную по часовой стрелке (смотреть с рабочей стороны машины), проверить свободное вращение и перемещение всех механизмов;
  • проверить при кратковременно включенном электродвига­теле правильность вращения маховика (он должен вращаться в направлении, указанном стрелкой);
  • тщательно осмотреть машину, проверить нагрев опор под­шипников и поверхностей трения.

Электрооборудование пресс-ножниц комбинированных НВ5224

Электросхема пресс-ножниц НВ5224 состоит из следующих цепей

  • силовая цепь переменного тока напряжением 380В, к которой под­ключены электродвигатель Ml и электромагниты УА1 и УА2;
  • цепь управления переменного тока напряжением 110В
  • цепь сигнализации напряжением 24В

Схема электрическая принципиальная пресс-ножниц комбинированных НВ5224

Схема электрическая принципиальная  пресс-ножниц комбинированных НВ5224

В схеме предусмотрены следующие виды защиты:

  • вводный автоматический выключатель QF1 защищает всю схему и электродвигатель М1 от перегрузок и токов короткого замыкания;
  • пускатель КМ1 обеспечивает нулевую защиту, исключающую самопро­извольное включение электропривода при восстановлении внезапно исчезнувшего напряжения.

В схеме предусмотрена сигнализация:

  1. Сигнализация подачи напряжения в электрошкафу осуществляется сигнальной лампой HL1.
  2. О включенном состоянии двигателя главного привода сигнализирует лампа HL2.
  3. О работе сортополосовой секции в режиме "Одиночные ходы с управлением педалью" сигнализирует лампа HL4.
  4. О работе дыропробивной секции в режиме "Одиночные ходы с управлением педалью" сигнализирует лампа НL3.

Спецификация к электрической принципиальной схеме пресс-ножниц комбинированных НВ5224

Обозначение

Наименование*

Кол-во

QF1

Выключатель АЕ2046М-12,1н=40А

1

SQ12-SQ13

Конечный выключатель ВПК-2112

2

SA1

Переключатель ПКУ3-11

1

KM1

Пускатель ПМЛ-3100

1

KM2, КМ3

ПускательПМЛ-1100

2

SB1,SB2

Выключатель ПКЕ-222-1У2

2

SB3

Выключатель ВК 43-21

1

HL1 – HL5

Сигнальная арматура

4

M1

Электродвигатель 380В

1

QF2 – QF5

Выключатель автоматический ВА 47-29

2

SB4

Электрическая педаль Н5222-99-001

1

PT1

Тепловое реле РТИ

1

YA1,YA2

Электромагнит ЭД10102

2

TV1

Трансформатор ОСМ1

1

Первоначальный пуск пресс-ножниц комбинированных НВ5224

При первоначальном пуске пресс-ножниц, прежде всего, проверьте внешним осмотром надежность заземления и качество монтажа электрооборудования.

Подключите пресс-ножницы к электросети. Проверьте от руки работу всех механизмов пресс-ножниц, блокирующих и сигнализирующих устройств, электрооборудования.

Проверьте при кратковременном включении электродвигателя правильность его вращения по шкиву (при снятых клиновых ремнях). Шкив должен вращаться против часовой стрелки (если смотреть с рабочей стороны пресс-ножниц).

Описание работы электросхемы пресс-ножниц комбинированных НВ5224

Для подготовки к работе пресс-ножниц НВ5224 произведите следующие операции:

  1. Включите вводной автоматический выключатель QF1 . При этом на электрошкафу загорится сигнальная лампа HL1 - СЕТЬ.
  2. Переключатель SA1 установите в необходимое положение, при этом на электрошкафу загорятся сигнальные лампы, соответствующие выбранным режимам работы.
  3. Нажатием кнопки SB3 запустите двигатель главного привода. При этом включается магнитный пускатель КМ1, который, став на самопитание и подключив электродвигатель Ml к силовой сети, включает сигнальную лампу НL2 - ГЛАВНЫЙ ПРИВОД ВКЛЮЧЕН.

Электродвигатель выключается кнопками ОБЩИЙ СТОП SB1 и SB2.

Электросхема каждой секции имеет режим:

Одиночный ходы с управлением педалью. Переключатель SA1 поставьте в положение: "сортополосовая секция", о чем сигнализирует лампа HL4 или в положение "дыропробивная секция", о чем сигнализирует лампа HL3.

Кнопкой SB3 включите электродвигатель главного привода, при этом на шкафу загорится лампа HL2.

Для включения электромагнита муфты УА1 нажмите педаль SB4, при этом, если ползун находится в исходном положении, по цепи 8-9-15-22-5 включится магнитный пускатель КМ3, который встанет на самопитание по цепи 15-37-22-5 и включает цепи питания электромагнита УА1 и магнитный пускатель КМ2. Магнитный пускатель КМ2 становится на самопитание по цепи 20-19-5 и замыкает цепи питания Электромагнита УА1. Электромагнит УА1 через систему рычагов втянет шатун в подпятник ползуна. При движении ползуна вниз включатель SQ1 разрывает цепь самопитания магнитного пускателя КМ3, который своими контактами отключает электромагнит УА1 и разрывает цепь магнитного пускателя КМ2. При возвращении ползуна в верхнее положение шатун под действием возвратной пружины выпадает в исходное положение. Для повторного включения ползуна нажмите педаль. При длительном нажатие на педаль непрерывного хода не получается так как при движение вниз конечный выключатель SQ1 отключает магнитный пускатель KM3, который в свою очередь отключает электромагнит и разрывает цепь самопитания магнитного пускателя KM2. Но магнитный пускатель KM2 остается включенным по цепи 15-20-19-5 и своим разомкнутым контактом по цепи 15-22-5 не позволяет включится магнитному пускателю KM3. После опускания педали магнитный пускатель КМ2 отключается и схема готова к повторному циклу.

Меры безопасности при работе на пресс-ножницах комбинированных НВ5224

Запрещается:

  1. Резать и пробивать отверстия в профилях и материалах размером больше, чем указано в технических данных при σвр=50 кгс/мм2.
  2. Работать, со снятым ограждением.
  3. Работать на сортолистовой секции без прижимов.
  4. Подавать материал со стороны, противоположной располо­жению пультов управления.
  5. Чистить и обтирать на ходу пресс-ножницы НВ5224.
  6. Регулировать пресс-ножницы при вращающемся маховике.
  7. Исправлять положение заготовки после нажатия педали или рычага.
  8. Резать полосу, поверхность которой покрыта масляными пятнами.
  9. Работать при неотрегулированном выключателе балансира.
  10. Производить наладку при включенном электродвигателе.
  11. Электрооборудование пресс-ножниц должно быть надежно за­землено и подсоединено к общему заземленному контуру. Для этого в электрошкафу и на передней части станины имеются клемма и болт заземления.
  12. Работать выкрошенными и затупившимися ножами.

В целях повышения мер безопасности обслуживающего персонала на пресс-ножницах НВ5224 предусматриваются переключатель режимов и выключатель цепи управления, расположенный на электрошкафе.

При длительных перерывах в работе и после окончания смены выключаются цепь управления и вводный автоматический выключатель.

Обслуживание электрооборудования пресс-ножниц производится электротехническим персоналом.

Категорически запрещается работать на пресс-ножницах НВ5224 при неисправной блокировке.

Установку режимов производит наладчик.

После каждого переключения рукоятка переключателя снимается и находится у наладчика.

При неисправном электрооборудовании рабочий обязан остановить пресс-ножницы НВ5224, выключить вводный автоматический выключатель и вызвать электрика

скачать паспорт на пресс-ножницы нв5224, станок пресс ножницы нв5224 НГ5224 комбинированные ножницы нв55. станок НВ5224 инструкция, скачать паспорт и инструкцию на комбинированные ножницы НВ 5224 ножницы НВ5224 пресс ножницы 5224 документация. паспорт на станок нв5224, "паспорт нв5224" НВ 5224 паспорт НВ 5224 б/у. куплю нв5224, паспорт комбинированные ножницы нв5224 нг5223 паспорт Паспорт на станок НВ 5224. нв5224 инструкция, купить ножи для пресс-ножниц нв5224 в самаре Дыропрбивное приспособление (пуансон, матрица НГ 5224,54,001) диам. 30мм. цена ножницы комбинированные нг 5224 730 электрическая схема скачать. пресс ножницы комбинированные нв5224 его электросхемы, нг5222 инструкция НВ 5224 Паспорт на ножницы комбинированные НВ5224. купить инструмент реза уголка и круга 5224, ПРЕСС НОЖНИЦЫ h5224 нв5224 паспорт паспорт на НВ5224. ножницы НВ 5224 электрическая схема, нв5224 электро схема пресс ножнич нг5224 НВ 5224 инструкция. пресс ножницы нв5224 чем лучше резака, НВ 5224 станок нв5224 его электросхемы паспорт пресс ножници нв5224. паспорт нв5224, паспорт на пресс ножницы нв 5224 комплект инструмента для резки уголка и круга (сортовая секция) на пресс-ножницы НГ-5224 НГ 5224 паспорт. НГ5223&скачать, нв5224 характеристики Нв 5223 паспорт Нож для уголковорубочного станка ИБ 5224.

По Техническому Заданию пресс-ножницы комбинированные НВ5224, могут быть изготовлены в различной комплектации, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики оборудования, завод-изготовитель оставляет за собой.

Стандартная комплектация НВ5224

  1. Пресс-ножницы НВ5224 в сборе
  2. Шприц для смазки
  3. Маховик
  4. Ремни клиновые В(Б)-3150 - 6шт
  5. Ограждения - 4шт
  6. НВ5224-00-001РЭ Руководство по эксплуатации
  7. Технический Паспорт
  8. Декларация о соответствии требованиям ТР ТС

Дополнительные опции НВ5224

  1. НВ5224-56А-001 Устройство для пробивки отверстий с определенным шагом
  2. НВ5224-65-001 Инструмент реза уголка специальный
  3. НВ5224В-59-001 Прижим уголка, швеллера и двутавра специальный
С этим товаром покупают
ПромСтройМаш является непосредственным производителем НВ5224 Мы производим и продаём Пресс-ножницы комбинированные НВ5224 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. НВ5224 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить НВ5224 вы можете непосредственно у нас или у наших дилеров. Для резки круга, уголка, полосы, швеллера, пробивки отверстий

СМЖ652

СМЖ652
Для резки круга, уголка, полосы, швеллера, пробивки отверстий

НВ5221

НВ5221
Для резки круга, уголка, полосы, швеллера, пробивки отверстий

НВ5222

НВ5222
Для резки круга, уголка, полосы, швеллера, пробивки отверстий

НВ5223

НВ5223
Для резки круга, уголка, полосы, швеллера, пробивки отверстий

НВ5224

НВ5224
Для резки круга, уголка, полосы, швеллера, пробивки отверстий
