Пресс П6334Б-01 предназначен для выполнения широкого круга работ: запрессовки-выпрессовки, прошивки, калибровки, правки, листовой штамповки без глубокой вытяжки. Пресс может применяться как в производственных, так и в ремонтных подразделениях и мастерских. По особому заказу пресс может оснащаться правильным столом и оснасткой.
Номинальное усилие пресса, кН | 2500 |
Наибольший ход ползуна, мм: | 500 |
Расстояние от оси штока до станины, мм | 400 |
Максимальное расстояние между столом и ползуном, мм | 800 |
Наибольшее расстояние между правильным столом и ползуном, мм | 595 |
Размеры стола, мм | 1000х630 |
Размеры правильного стола, мм | 600x2500 |
Расстояние от уровня пола до плоскости стола, мм | 790 |
Скорость ползуна не менее: |   |
   - при холостом ходе, мм/с | 45 |
   - при возвратном ходе, мм/с | 55 |
   - при рабочем ходе, мм/с | 4,5...0,5 |
Мощность привода, кВт | 15 |
Габариты: |   |
   Длина, мм | 1250 |
   Ширина, мм | 2170 |
   Высота, мм | 3150 |
Масса, кг | 10000 |
Технические изменения, существенно не влияющие на характеристики прессов, завод-изготовитель оставляет за собой |   |
СОСТАВ И КОМПЛЕКТ ПОСТАВКИ П6334Б-01.

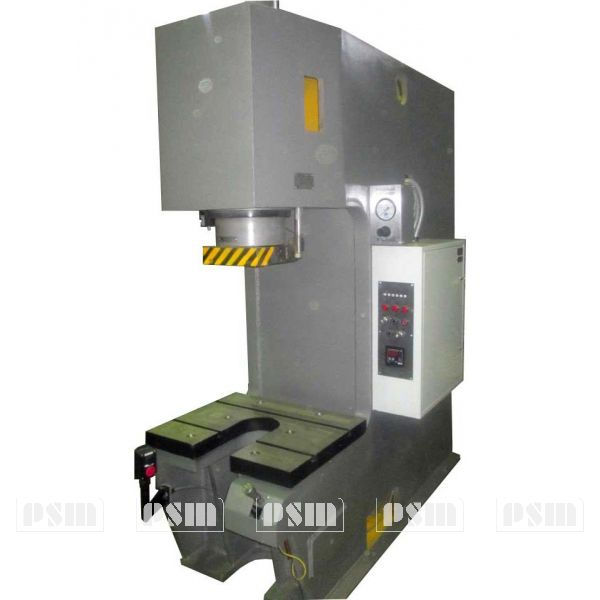

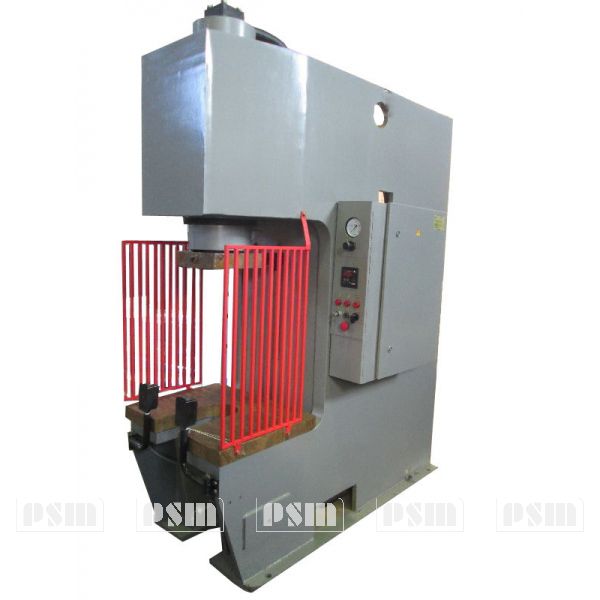

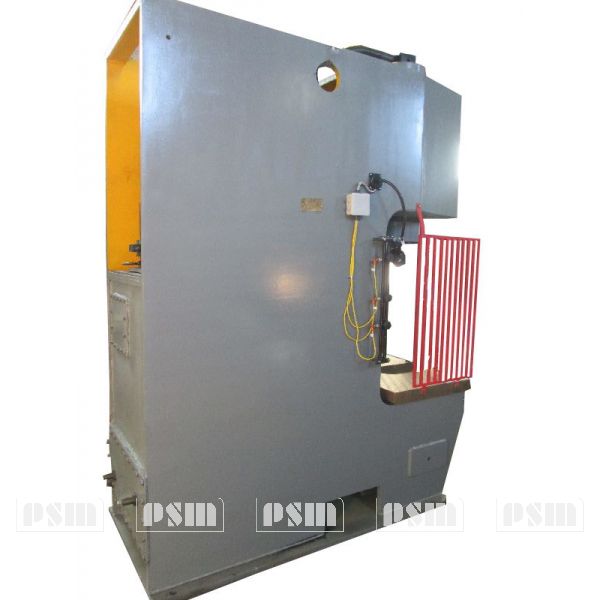

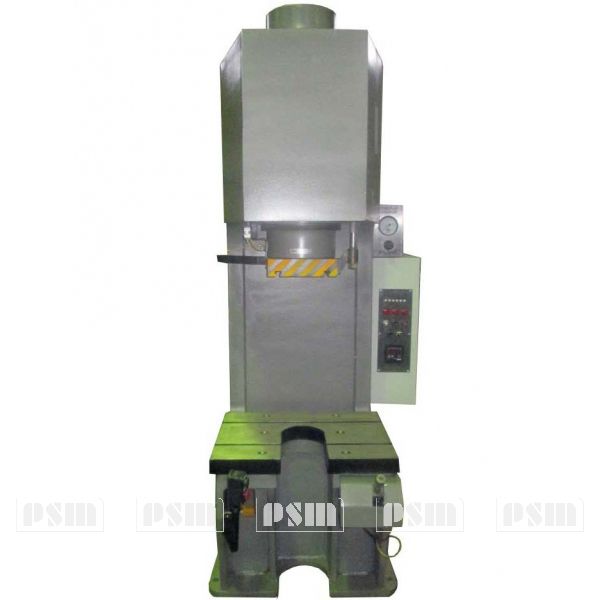

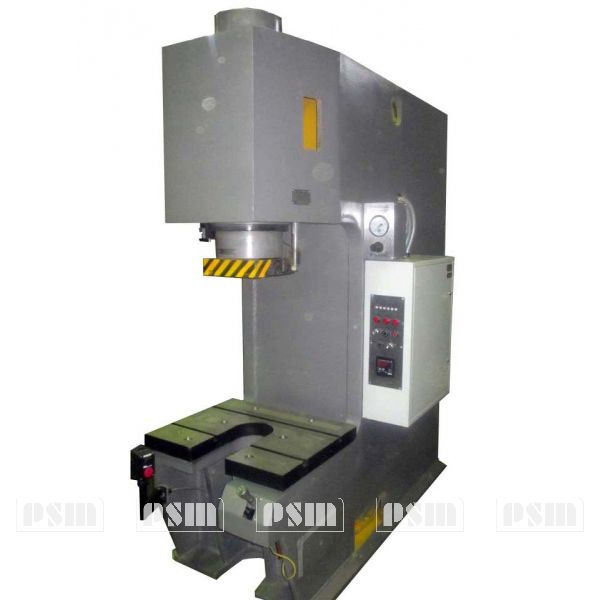

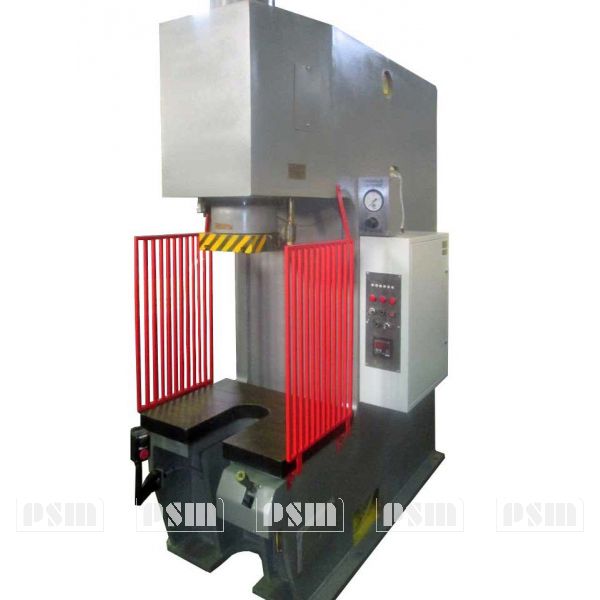

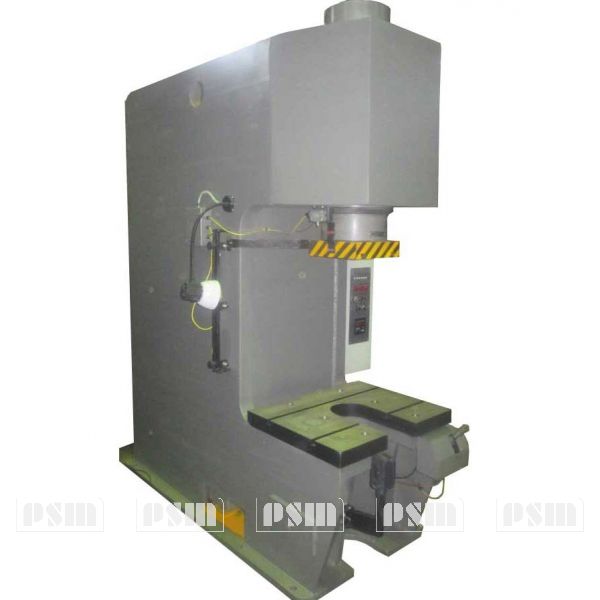

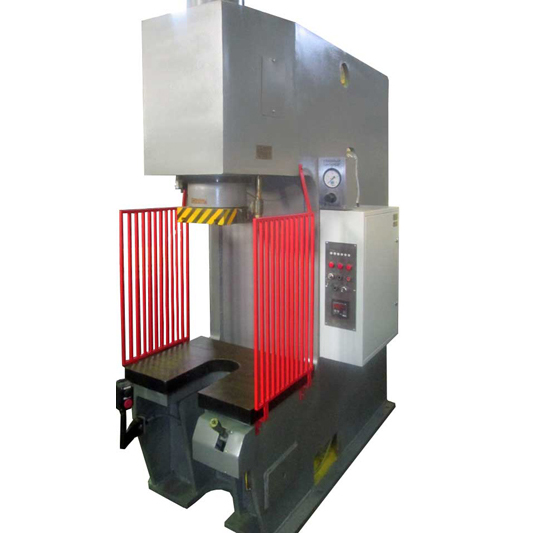

Рис.1. Общий вид пресса
Основными составными частями пресса являются:
станина – 2;
цилиндр – 25;
ползун – 12;
кронштейн – 8;
механизм конечных выключателей – 24;
трубопровод – 1;
электрооборудование – 23;
панель силовая – 5;
шкаф – 6;
электрооборудование шкафа – 7;
панель управления – 17;
кронштейн пульта управления – 9;
гидроагрегат – 3.
Органы управления и индикации:
вводный выключатель – 4;
кнопка пульта управления – 10;
манометр давления в поршневой полости главного цилиндра – 13;
манометрический термометр для контроля температуры масла – 14;
лампочка «Сеть включена» – 15;
регулятор усилия (давления) в цилиндре – 20;
кнопка «Общий стоп» – 21;
ручки регулятора хода ползуна – 22.
Комплект поставки
Обозначение |
Наименование |
Кол-во |
Примечание |
|
П6334Б-01 |
Пресс в сборе |
1 |
|
|
Запасные части |
||||
|
Комплект быстроизнашивающихся частей |
1 |
|
|
Документы |
||||
П6334Б-01.00.000 РЭ |
Руководство по эксплуатации пресса |
1 |
|
|
9П61В.00.001 РЭ |
Руководство по эксплуатации гидроагрегата |
1 |
|
|
|
Руководство по эксплуатации терморегулятора ОВЕН |
1 |
|
|
Поставляется по особому заказу за отдельную плату |
||||
П6334Б-01Б-01.61.001 |
Стол |
1 |
Правильная оснастка |
Основное назначение пресса – выполнение монтажно-запрессовочные, штамповочные, прошивочно-калибровочные работ.
При установке правильного стола пресс может быть использован для правки.
УСТРОЙСТВО СОСТАВНЫХ ЧАСТЕЙ ПРЕССА
Станина 2, являясь местом крепления всех узлов и механизмов пресса, конструктивно состоит из верхней и нижней консолей и вертикальной стойки.

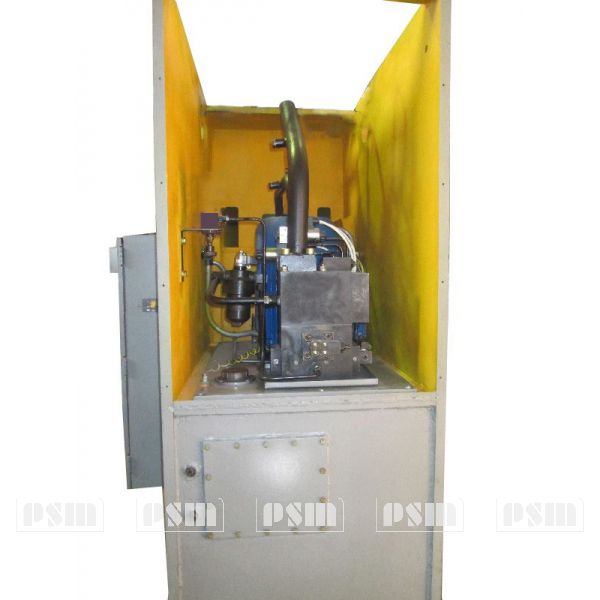

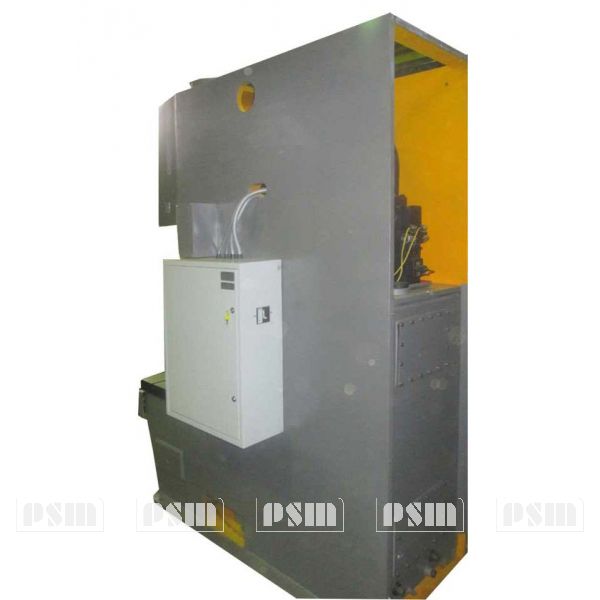

Внутри нее установлен гидроагрегат 3.
В верхней консоли установлен рабочий цилиндр поршневого типа25, закрепленный при помощи разрезного кольца и гайки. Конструкция цилиндра позволяет устанавливать его при сборке пресса через верх станины. К нижнему торцу штока цилиндра крепится ползун 12, имеющий направляющую планку, предотвращающую поворот ползуна со штоком вокруг вертикальной оси. Слева на ползуне имеется кронштейн, несущий флажок для взаимодействия с конечными выключателями, закрепленными на левой стенке пресса.
Вверху рассматриваемого узла имеется воздухоспускная пробка. С гидроагрегатом цилиндр соединяется через отверстия соединения.
Внутри станины размещен трубопровод 1, соединяющий гидроагрегат с цилиндром и манометром.
На правой стенке пресса – электрошкаф 6 с кнопочной панелью 17 и манометром 13.

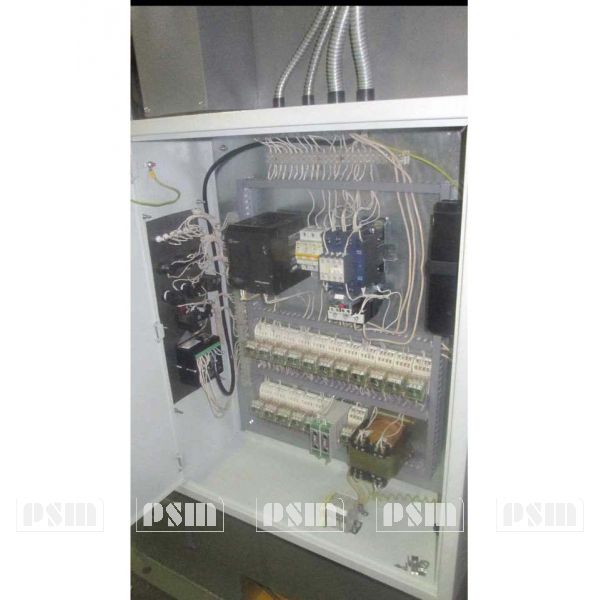

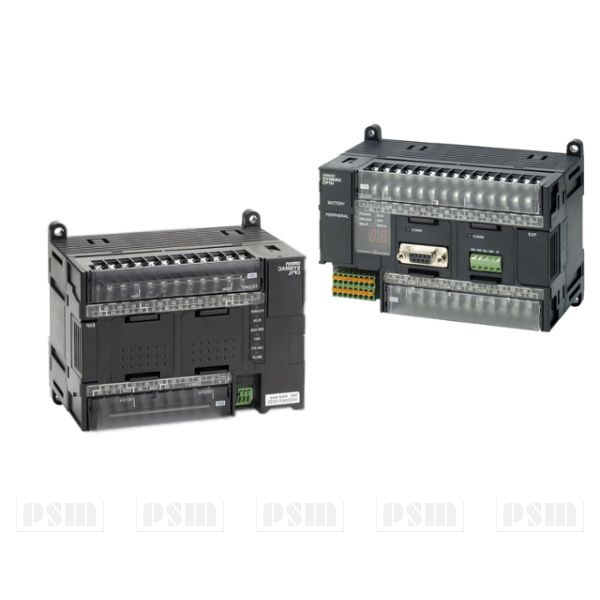

Внутри шкафа и по всему прессу размещено электрооборудование 5, 7, 23.

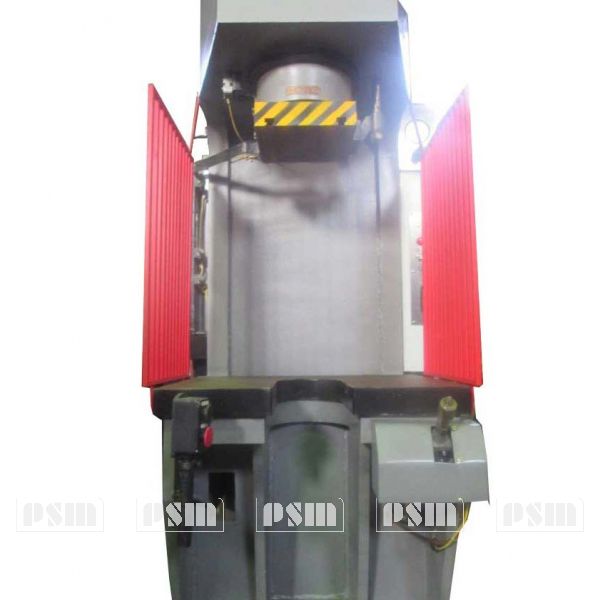

На передней части нижней консоли закреплены с возможностью регулировки пульт кнопочного управления 9 и клапаны ручного управления 8.

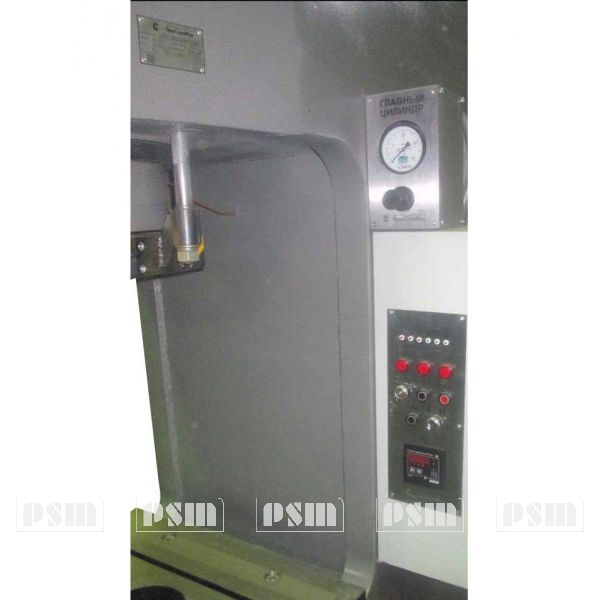

Рис. 2. Панель управления пресса П6334Б-01
Поз. на рис.2 |
Органы управления и индикации и их назначение |
1 |
Манометр давления в поршневой полости главного цилиндра |
2 |
Регулятор усилия (давления) в цилиндре |
3 |
Лампочка «Сеть включена» |
4 |
Лампочка «Работа» |
5 |
Лампочка «Электродвигатель включен» |
6 |
Ключ-бирка |
7 |
Переключатель хода ползуна |
8 |
Переключатель режимов работы (Ручной, Педаль) |
9 |
Кнопка «Стоп циклов» |
10 |
Кнопка «Ползун в верхнее положение» |
11 |
Кнопка «Общий стоп» |
12 |
Реле времени |
13 |
Переключатель режимов работы (Автомат, Полуавтомат, Наладка) |
14 |
Кнопка «Пуск» |
15 |
Кнопка «Стоп» |
16 |
Терморегулятор для контроля температуры масла |
17 |
Разъем для подключения электрической педали |
УСТРОЙСТВО СИСТЕМЫ УПРАВЛЕНИЯ ПРЕССА П6334Б-01
На ползуне пресса закреплен кронштейн с флажком - экраном 1, взаимодействующий с конечными выключателями SQ1, SQ2, SQ3.
На левом пульте управления установлены кнопка ручного управления 2 и кнопка «Общий стоп» 3.
Управление прессом - двурукое: от кнопки. При одновременном нажатии кнопки и движения рукоятки вниз рабочая жидкость заполняет поршневую полость цилиндра - шток идет вниз до конечного выключателя SQ3, который дает команду на останов штока.
При освобождении кнопки или рукоятки шток из любого положения возвращается вверх. Для получения повторного хода штока вниз необходимо освободить рукоятку и кнопку и произвести одновременное их нажатие.
Для сокращения величины повторяющихся ходов при правке в системе управления прессом установлен конечный выключатель SQ2, который в процессе работы отключается и включается ключом 27.
d – точки подвода рабочей жидкости от гидроагрегата
Рис. 3. Схема управления
ГИДРОСИСТЕМА ПРЕССА П6334Б-01
Гидросистема пресса состоит из следующих узлов:
Гидравлическая схема полностью обеспечивает выполнение всех позиций рабочего цикла пресса, четкий останов ползуна пресса в любом положении по ходу, плавный набор и безударный сброс давления.
Электродвигатель насосной установки включается нажатием кнопки «Пуск».
Крайнее верхнее положение – это исходное положение ползуна. Рабочая жидкость из маслобака насосом подается в распределитель, соединяющий в нейтральном положении штоковую и бесштоковую полости рабочего гидроцилиндра и насосную магистраль через фильтр со сливом. Одновременно насосная магистраль соединена со сливом через разгруженный предохранительный клапан.
Быстрый ход ползуна вниз осуществляется одновременным включением электромагнитов гидрораспределителей – включение нагрузки шестеренчатого насоса. Рабочая жидкость от радиально-плунжерного насоса поступает в бесштоковую полость рабочего гидроцилиндра.
Ползун пресса быстро перемещается вниз.
Переключение с быстрого на рабочий ход происходит при отключении электромагнита распределителя (при этом масло от шестеренчатого насоса идет на слив в бак).
Соприкосновение ползуна с обрабатываемой деталью влечет возрастание технологической нагрузки, соответственно, растет давление в бесштоковой полости и насосной магистрали.
После закрытия обратного клапана движение ползуна осуществляется за счет потока радиально-плунжерного насоса, при этом скорость движения ползуна замедляется.
С возрастанием давления автоматически уменьшается производительность радиально-плунжерного насоса, и скорость движения ползуна уменьшается до минимальной.
Для обеспечения возвратного хода ползуна производится включение электромагнитов гидрораспределителей.
При этом рабочая жидкость от обоих насосов поступает в штоковую полость рабочего гидроцилиндра. Ползун пресса быстро движется вверх. При достижении им верхнего положения электромагниты отключаются. Клапан закрывается и удерживает ползун от самопроизвольного опускания.
УСТАНОВКА И МОНТАЖ ПРЕССА П6334Б-01
Пресс П6334Б-01 поставляется в упакованном виде.
Транспортировку распакованного пресса производить строго согласно схеме зачаливания, плавно, без резких рывков и толчков. Нейтрализовать соприкосновение троса с агрегатом следует с помощью деревянных подкладок.
Рис. 4. Схема зачаливания пресса П6334Б-01
Установка пресса П6334Б-01
Заблаговременной подготовки требует фундамент (фундаментные болты заранее заливаются бетонным раствором).
При установке под основание пресса закладываются клинья и подкладки. С их помощью пресс выставляется, а при помощи уровня выверяется по горизонтали.
Отклонение от горизонтального положения не должно превышать 0,2мм на длине 1000мм.
После затяжки до отказа гаек фундаментных болтов и вторичной проверки отклонения от горизонтального положения под основание пресса подливается цементный раствор.
Рис. 5. Фундамент пресса П6334Б-01
Монтаж пресса П6334Б-01
После установки пресса П6334Б-01 с обработанных поверхностей необходимо:
Пуск насоса без заливки масла в бак не допускается.
ПОДГОТОВКА пресса П6334Б-01 К ПЕРВОНАЧАЛЬНОМУ ПУСКУ
В целях удаления влаги из изоляции электроаппаратуры и проводов пресс необходимо выдержать в помещении не менее 3-х суток.
После этого разрешается работа под нагрузкой.
ЗАПРЕЩАЕТСЯ:
В случае возникновения во время работы пресса каких-либо неисправностей необходимо прекратить его работу нажатием «Общий стоп» на пульте управления.
