НАЗНАЧЕНИЕ АБРАЗИВНО ОТРЕЗ­НОГО СТАНКА

Станок полуавтоматический абразивно отрезной модели 8Г240МП предназначен для резки абразивным кругом черных и цветных металлов на мерные длины абразивным кругом. Заготовки при резке находятся в холодном состоянии и не требуют предварительного нагрева. На станке производится резка круглого и сортового проката под прямым углом и углом до 45º. Регулировка угла реза производится путем поворота шпиндельной головки в горизонтальной плоскости к оси заготовки. Резка под прямым углом производится по упору с разметкой, под углом по разметке, без упора. Для резки на абразивно отрезном станке используются отрезные круги диаметром 300,400мм. Высота кругов подбирается индивидуально в зависимости от разрезаемого материала и составляет 2,3,4мм. Класс точности станка согласно ТУ 3817-006-69398252-2015 - Н.

Станина станка модели 8Г240МП отлита из серого чугуна марки СЧ-20, имеет коробчатую форму, станина станка 8Г240МП.01 сварная. Станки в серийном заводском исполнении предназначены для использования при категории размещения УХЛ-4 согласно ГОСТ 15150,по требованию и по отдельному техническому заданию полуавтомат в заводских условиях завода «ПромСтройМаш» может быть изготовлен в комплектации для использования в климатических зонах Т-4,ТВ-4,ТМ-4,ОМ-4.

ОСОБЕННОСТИ И ОПИСАНИЕ СТАНКА

Конструкция и техническое исполнение абразивно отрезного станка модели 8Г240МП и его модификаций позволяет в полуавтоматическом режиме осуществлять резку абразивным кругом (при подборе различных скоростей и призм) различных заготовок (пруток, труба, сортовой прокат) под прямым и до 45º углом. Станок имеет электромеханический привод вращения шпинделя.

Привод вращения станка в горизонтальной плоскости производится через корпус червячного редуктора, в котором смонтирована червячная пара. Редуктор предназначен для поворота и точного позиционирования шпиндельной головки с закрепленным абразивным кругом к разрезаемой заготовке. На выходном валу редуктора установлена предохранительная муфта с переставной зубчатой шайбой.

Механизм подачи отрезаемого круга представляет собой гидроцилиндр, шток которого соединен с основанием шпиндельной головки, а корпус со станиной станка. Во время работы гидростанция станка управляет штоком цилиндра и производит подвод или отвод абразивного круга относительно заготовки. Механизм зажима заготовки в режиме резания состоит из зажимной призмы, соединенной тягами с рабочим гидроцилиндром зажима, размещенного внутри станины. Гидравлическая станция привода рабочих цилиндров установлена отдельно от станка и соединяется с помощью рукавов высокого давления. Резка заготовок на абразивно отрезном станке 8Г240МП осуществляется автоматической подачей пильного круга к заготовке, зажатой в призмах станка по упору.

ПРИНЦИП РАБОТЫ СТАНКА

Работа на станке состоит из следующих операций:

  • установка заготовки на призмы
  • продвижение заготовки до упора
  • зажим заготовки
  • опускание абразивного круга на заготовку
  • автоматический возврат пильного круга в исходное верхнее положение
  • разжим заготовки

Оптимальные режимы резания должны подбираться с учетом конкретного материала и профиля заготовки. Режим резания зависит от характеристик абразивного круга (зернистости, твердости, марки абразивного материала), подбор режима производится опытным путем оператором станка соблюдая технику безопасности, работая в СРЕДСТВАХ ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ и внимательно ознакомившись с руководством эксплуатации данного станка.

Заготовка укладывается на призму станка, другим концом на регулируемую стойку, рольганг. Рукояткой, расположенной на передней части станка, производится настройка на размер заготовки, величина подачи пильного круга регулируется регулятором потока. В полуавтоматическом режиме работы абразивно отрезного станка модели 8Г240МП происходит зажим заготовки, резка, отвод абразивного круга из зоны резания и разжим заготовки, при этом отрезанная часть заготовки вручную продвигается подаваемым материалом.

ОСНОВНЫЕ УЗЛЫ ПОЛУ­АВТО­МА­ТИ­ЧЕС­КОГО АБРАЗИВНО ОТРЕЗНОГО СТАНКА

На станине станка установлены и смонтированы следующие узлы:

  • шпиндельный узел
  • ограждения
  • цилиндр подъёма шпинделя
  • механизм компенсации износа круга
  • редуктор поворота круга
  • датчик реверса
  • пульт управления
  • гидростанция
  • станина станка
  • электрошкаф

Станина

Станина абразивно отрезного станка модели 8Г240МП отлита из серого чугуна марки СЧ-20, а 8Г240МП.01 - сварена из металла. Форма станин коробчатая в верхней части на корпусе втулки установлен поворотный корпус с кронштейном с установленной шпиндельной головкой в полости станин размещен рабочий цилиндр зажима. Гидроцилиндр рабочего хода, выполненного в виде рейки, входит в зацепление с шестерней.

Редуктор привода

Червячный редуктор предназначен для поворота шпинделя под определенный градус к отрезаемой заготовке. Поворот шпиндельной головки под определенный угол осуществляется рукояткой по шкале, после выбора заданного угла стол фиксируется перемещением разрезной конусной шайбы.

Ограждения

Защитные ограждения абразивно отрезного станка предназначена для защиты оператора от абразивной и пыли от разрезаемой заготовки. Ограждение представляет собой корпус из чугуна в передней части которого установлен пульт управления. В заднем сварном корпусе другого ограждения имеется отверстие для соединения аспирационного устройства. Сварной корпус имеет с одной стороны паз для перемещения шпинделя с другой дверцу для смены абразивного круга, в нижней части ограждения находится шламосборник который необходимо очищать не реже одного раза за смену.

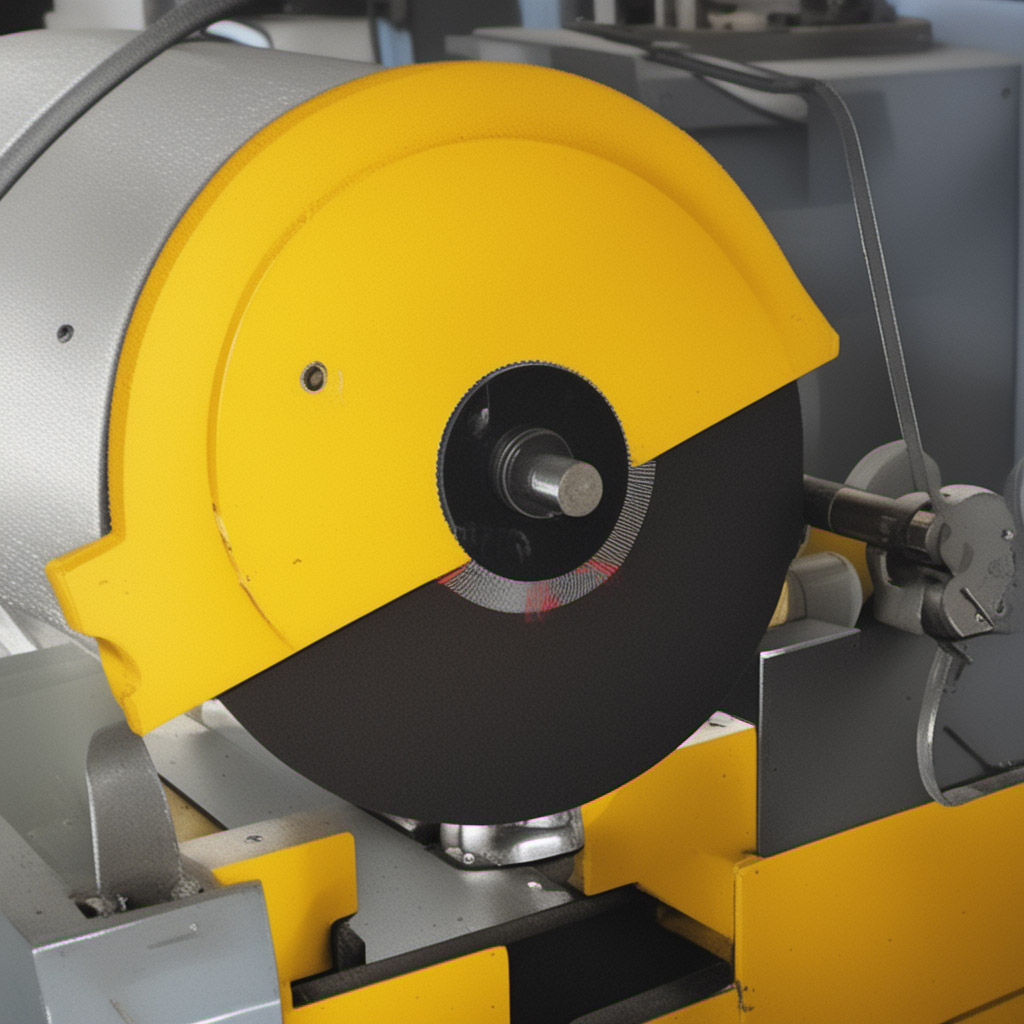

Шпиндель

Представляет из себя литой чугунный корпус, в конструкции которого размещены направляющие для размещения подмоторной плиты электродвигателя. Привод вращения электродвигателя на шпиндель осуществляется ременной передачей. Изменение скорости резания осуществляется сменой шкивов на валу электродвигателя или по техническому заданию с помощью частотного преобразователя. На станке в стандартной комплектации установлен шкив для получения реза V=63м/с для круга диаметром 400мм. Шпиндель вращается при помощи установленных в корпусе высокоточных радиально упорных подшипников. На конце шпинделя при помощи фланцев и гайки крепится отрезной круг.

Узел компенсации износа круга

Узел предназначен для постоянного контроля за степенью износа круга, сохраняя постоянный зазор абразивного круга над разрезаемой заготовкой. Состоит из системы лепестков, установленных на кронштейне и двух бесконтактных датчиков. По мере износа абразивного круга срабатывает датчик возвращения шпинделя в исходное положение, о чем сигнализирует световой индикатор, расположенный на пульте управления.

Гидростанция

Гидравлический привод абразивно отрезного станка модели 8Г240МП позволяет обеспечивать рабочий ход шпинделя, зажим и разжим заготовки. Гидросистема состоит из 2 рабочих цилиндров, рукавов высокого давления, регулятора потока и самой гидростанции, расположенной рядом со станком. Гидравлической, электрической и кинематической схемой станка предусмотрена работа станка в полуавтоматическом и наладочном режимах.

Дополнительные опции

Станок абразивно отрезной 8Г240МП по техническому заданию заказчика можно укомплектовать следующими узлами и деталями:

  • ванной охлаждения
  • циклонной установкой фильтрации
  • рольгангом приводным
  • различными призмами под конкретный профиль материала
  • различными шкивами для определенного диаметра абразивного круга

Станок 8Г240МП отгружается в частично разобранном виде и требует дополнительной сборки на штатном месте. Дополнительной сборки требуют гидравлические рукава от станка к гидростанции, а также электрические провода, идущие к гидростанции.

Станок абразивно отрезной модели 8Г240МП на сегодняшний день наиболее эффективный в экономических затратах на единицу разрезаемой заготовки по сравнению с другими способами резки. При приобретении и дальнейшей эксплуатации станка рекомендуем воспользоваться услугами специалистов сервисной службы завода изготовителя. В течение дальнейшей службы техническое обслуживание станка должно производиться в соответствии с требованиями, изложенными в руководстве по эксплуатации.

Станок абразивно отрезной модели 8Г240МП является продукцией, серийно выпускаемой Машиностроительным Предприятием «ПромСтройМаш», станок сертифицирован и соответствует всем требованиям действующих на территории РФ нормативам по безопасности



8Г240МП

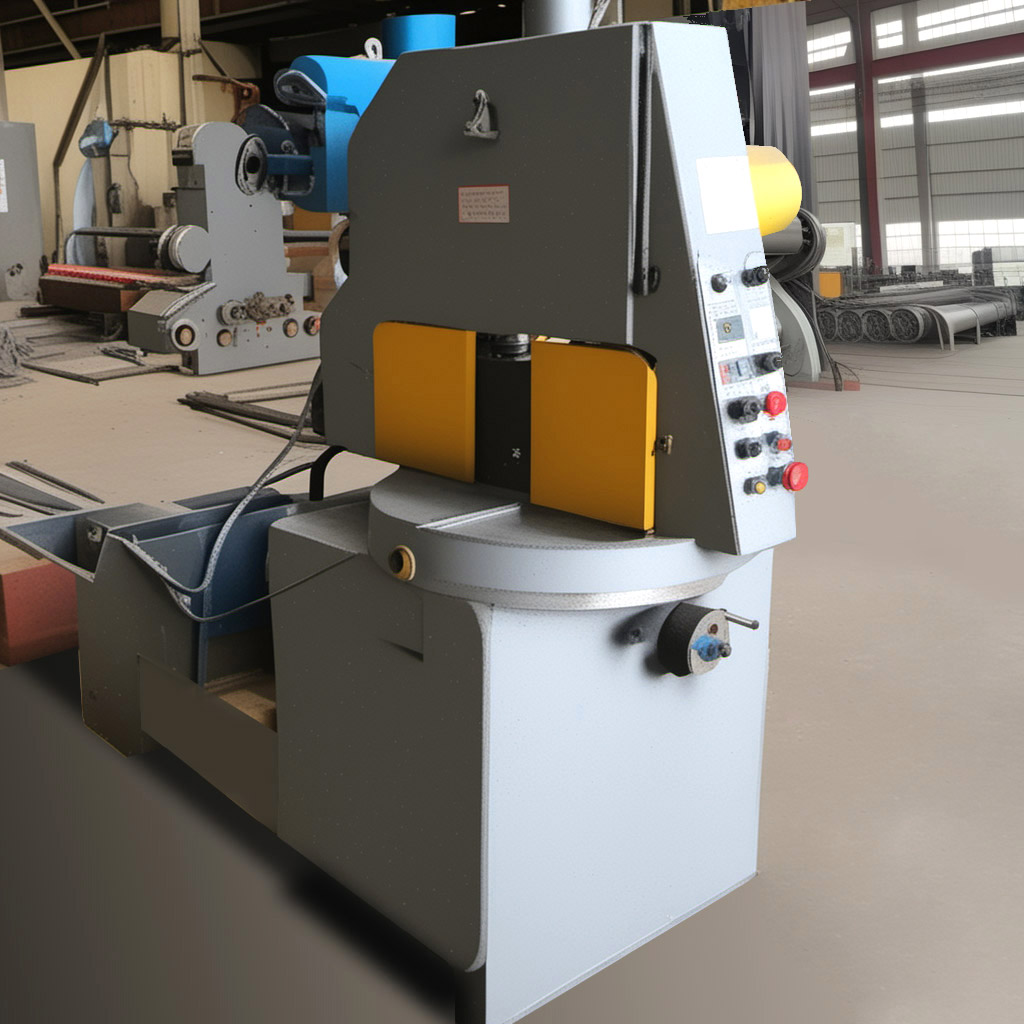

Полуавтоматический абразивно отрезной станок 8Г240МП
