Машина листогибочная четырехвалковая

Листогибочные машины 4-х валковые с электромеханическим приводом модели ИБ24 (гибка металла от 5мм до 30мм) позволяют изготавливать цилиндрические заготовки из листового материала, который в холодном состоянии имеет предел текучести Qт = 250 МПа (25 кгс/мм кв.).

Четырехвалковые электромеханические вальцы моделей ИБ2415.01, ИБ2416, ИБ2420, ИБ2422, ИБ2423, ИБ2424 являются универсальным и простыми в эксплуатации оборудованием. После изготовления изделия могут иметь форму замкнутого круга или его радиусы. Конструкция машин данного типа имеют четыре основных валка, при этом боковые вращаются как в прямом направлении ,так в реверсивном, перемещаются вверх-вниз, верхний вращается в прямом и обратном направлениях.

Принцип работы машины заключается в свободной гибке листа, помещенным между верхним, боковым валками и нижним валком. Конец листа заводиться между верхним и боковыми валками и нижним валком ориентируя кромки листа параллельно образующей валка. Затем, перемещая боковые валки вверх, прогибают лист, вследствие чего участок листа под верхним валком получает пластическую деформацию изгиба.

При вращении валков за счет сил трения между валками и изгибаемым листом, последний движется в направлении вращения валков. При проходе через зону деформации участки листа получают последовательную, равномерную по длине, остаточную кривизну. Различная установка боковых валков по отношению к верхнему валку обеспечивает изменение радиуса гибки. Гибка листа на малые радиусы ограничивается силой сцепления приводимых валков с изгибаемым листом, и производиться на несколько последовательных пропусков (проходов). Гибочные вальцы могут быть оснащены системой числового программного управления (ЧПУ), которая ускоряет управление всеми операциями, делает его удобным и наглядным. Для упрощения работы с деталями различной геометрии пульт изготовлен выносным.

Стандартная комплектация листогибочной машины:

• Электросварная жесткая конструкция с основанием;
• Линейные направляющие для перемещения валков;
• Наклоняемые опоры валков;
• Закаленные на ТВЧ валки;
• Шлифованная поверхность валков;
• 4 независимых подшипника на каждый валок;
• Удлиненные валы для колец для гибки профиля;
• Два независимо моторизованных валка;
• Миллиметровые линейки для позиционирования валков;
• Панель управления передняя поворотная переносная позволяющая устанавливать с левой или с правой стороны машины;
• Кнопки аварийного останова;

Дополнительная комплектация:

• Приемный стол
• Передний стол
• Механизм съема изделий
• Механизм поддержки обечайки
• Комплект управления ЧПУ
• Инструмент гибки сортового проката

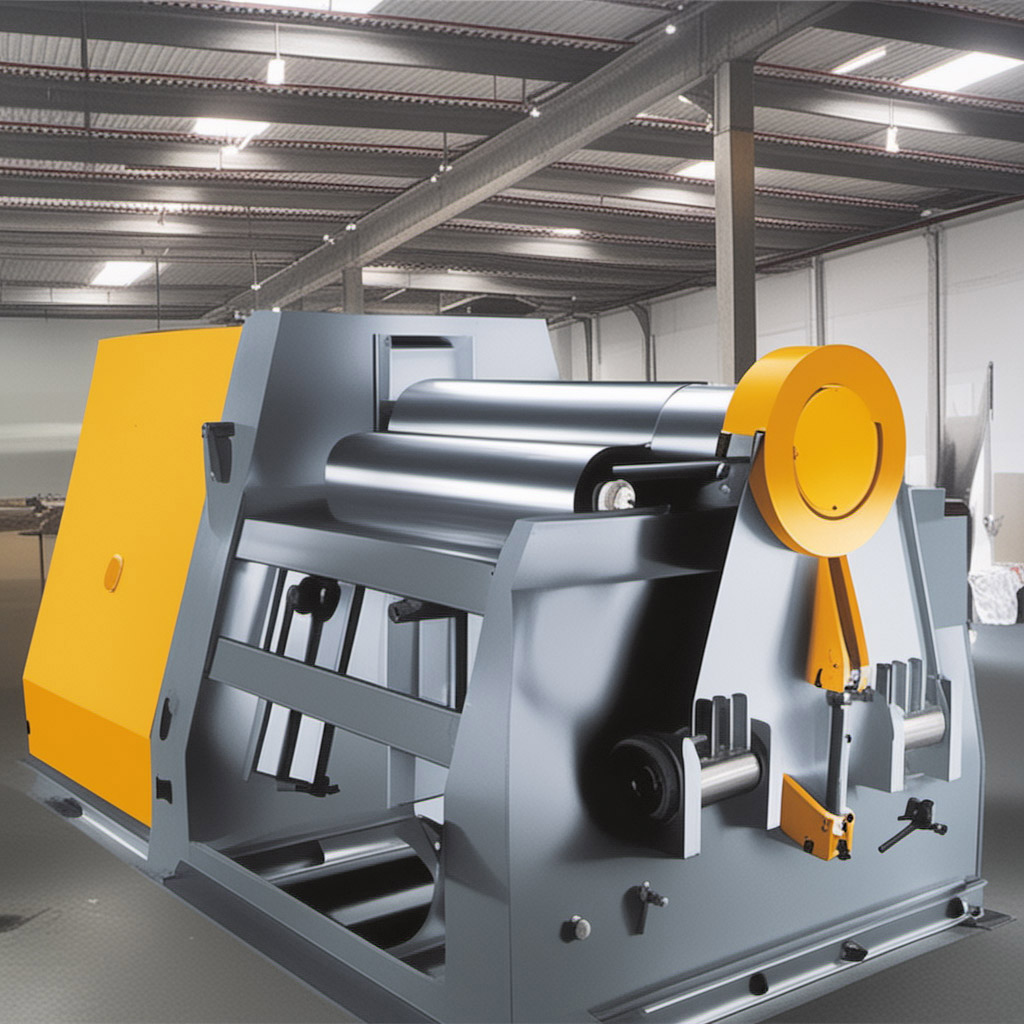

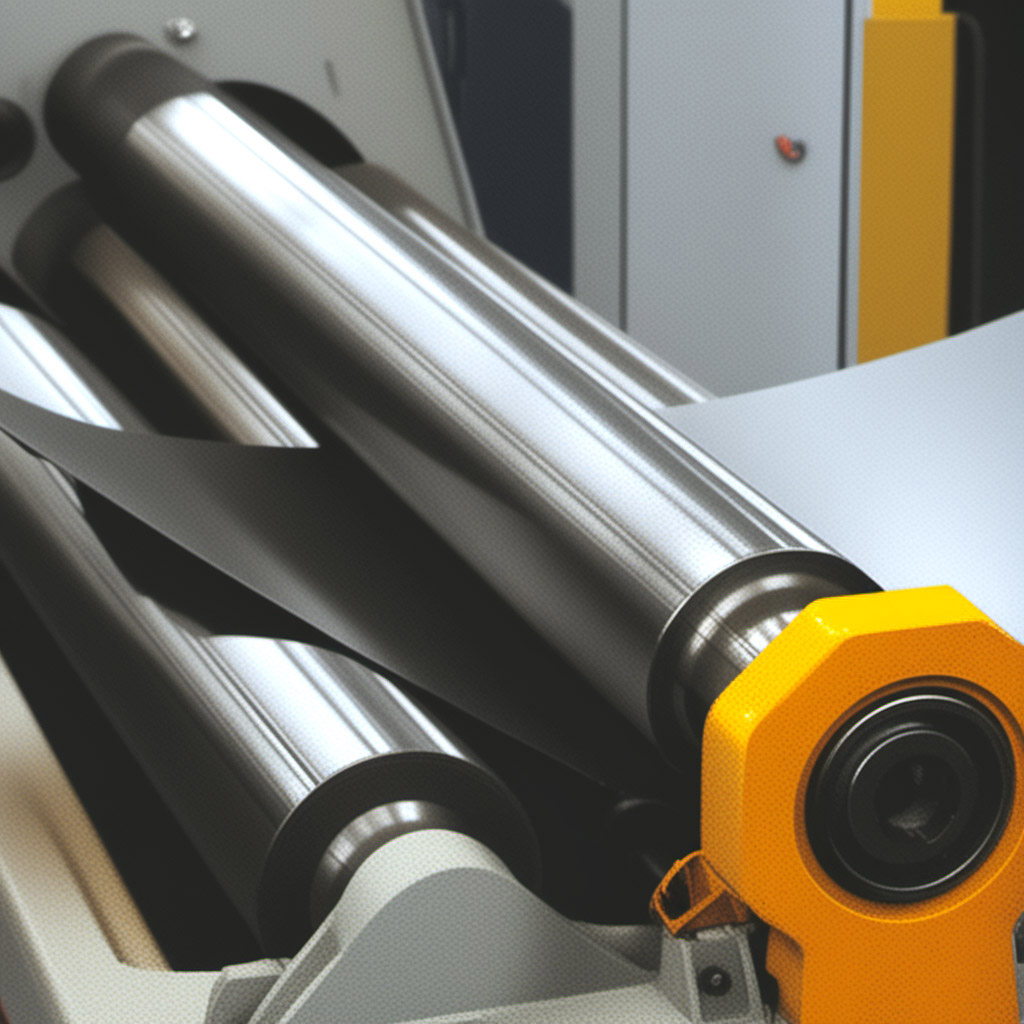

Примечание: иллюстрации, использованные в статье созданы с использованием искусственного интеллекта, поэтому могут иметь визуальные несоответствия.
