ИБ2423

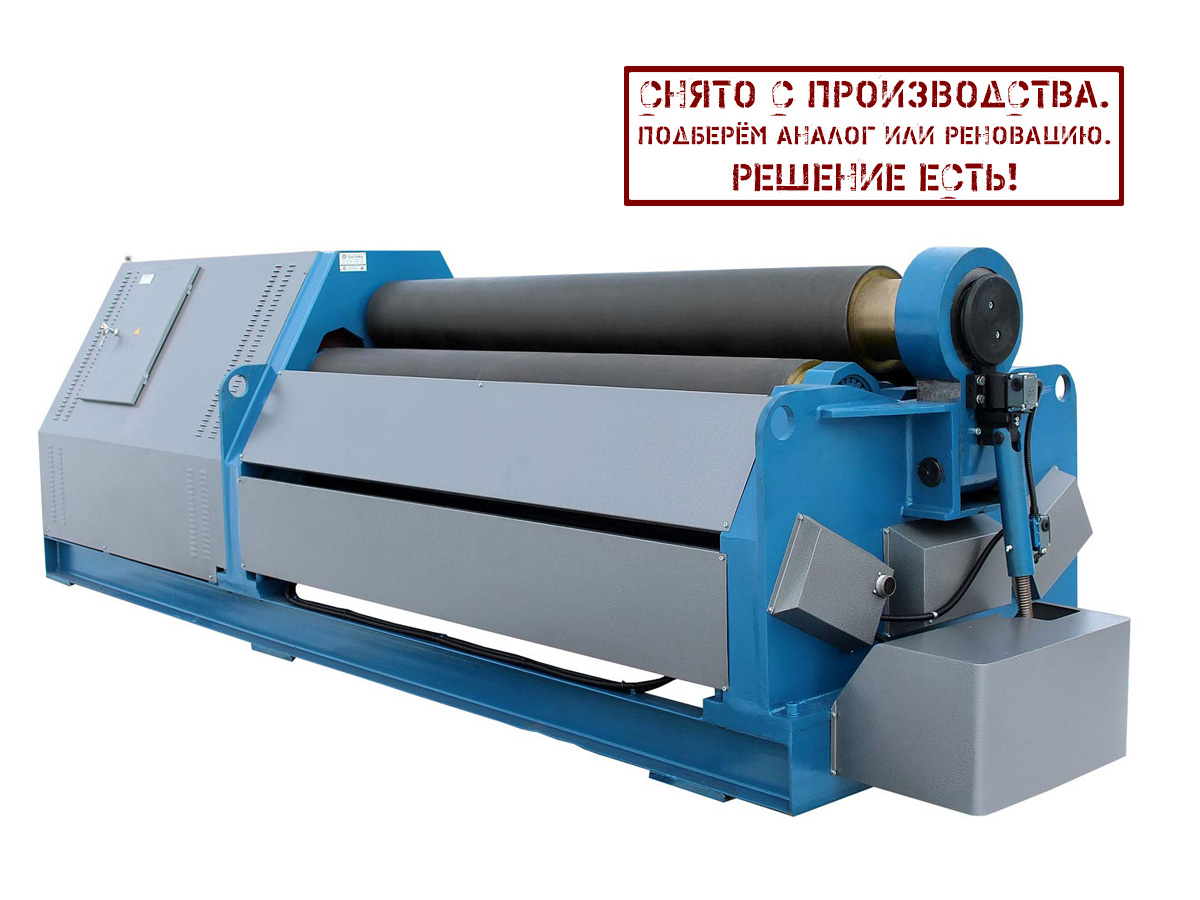

Машина листогибочная четырехвалковая ИБ 2423

Артикул:
Цена: договорная
Запросить КП
ПромСтройМаш является непосредственным производителем ИБ2423 Мы производим и продаём Машина листогибочная четырехвалковая ИБ 2423 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. ИБ2423 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ИБ2423 вы можете непосредственно у нас или у наших дилеров.
ИБ2423





По Техническому Заданию заказчика машина листогибочная 4-хвалковая модели ИБ может быть  изготовлена с шириной  до 3150 мм и толщиной гибки до 30 мм, при этом могут измениться габаритные размеры и масса машины. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики листогибочных машин, завод-изготовитель оставляет за собой.

Технические характеристики ИБ2423

Наибольшая толщина изгибаемого листа из материала с пределом текучести σт=250МПа (25кгc/мм2):
  - при гибке, мм20
  - при подгибке, мм18
Ширина листа, мм2000
Наименьший радиус гибки, мм450
Скорость гибки, не менее м/мин5
Диаметр верхнего валка, мм300
Диаметр боковых валков, мм250
Мощность главного электродвигателя, кВт18.5
Габаритные размеры:
  - cлева-направо, мм4500
  - cпереди-назад, мм1800
  - высота над уровнем пола, мм1900
Масса машины, кг13500


Стандартная комплектация ИБ2423

  • Машина 4-х валковая листогибочная в сборе
  • Выносной пульт управления
  • Эл.шкаф управления
  • Паспорт,руководство по эксплуатации
  • ЗиП

Дополнительные опции ИБ2423

  • Приемный стол
  • Передний стол
  • Механизм сьема изделий
  • Механизм поддержки обечайки
  • Комплект управления ЧПУ
  • Инструментгибки сортового проката

Машина листогибочная четырехвалковая модели ИБ2423 изготовлена по ТУ3827-004-23881227-2014.

Четырехвалковые листогибочные машины (вальцы) предназначены для получения, методом гибки, цилиндрических обечаек из листового металла. Основным отличием четырехвалковых листогибочных машин от трехвалковых является наличие нижнего подвижного валка. Данный тип листогибочных машин позволяет более точно работать с подгибкой кромок обечаек что значительно сокращает количество листового металла, попадающего в отход. Также наличие четвертого валка позволяет практически исключить проскальзывание листового металла в процессе гибки.

Машина листогибочная четырехвалковая ИБ2423 предназначена для гибки цилиндрических заготовок из листового материала с пределом текучести Qт=250 МПа( 25 кгс/мм.кв.) в холодном состоянии,шириной 2000мм и толщиной 20мм.

Машина листогибочная конструктивно имеет в своей конструкции 4 валка ,верхний валок приводной,нижний и два боковых валка приводятся в движение от редукторов.

На машинах допускается гибка конических заготовок из листового материала при их комплектовании соответствующим приспособлением. Размеры получаемых конических заготовок регламентируются технической документацией на машину. С целью расширения технологических возможностей машины могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.Машина листогибочная трехвалковая модели ИБ2423 может быть изготовлена в комплектации с УЦИ или ЧПУ.

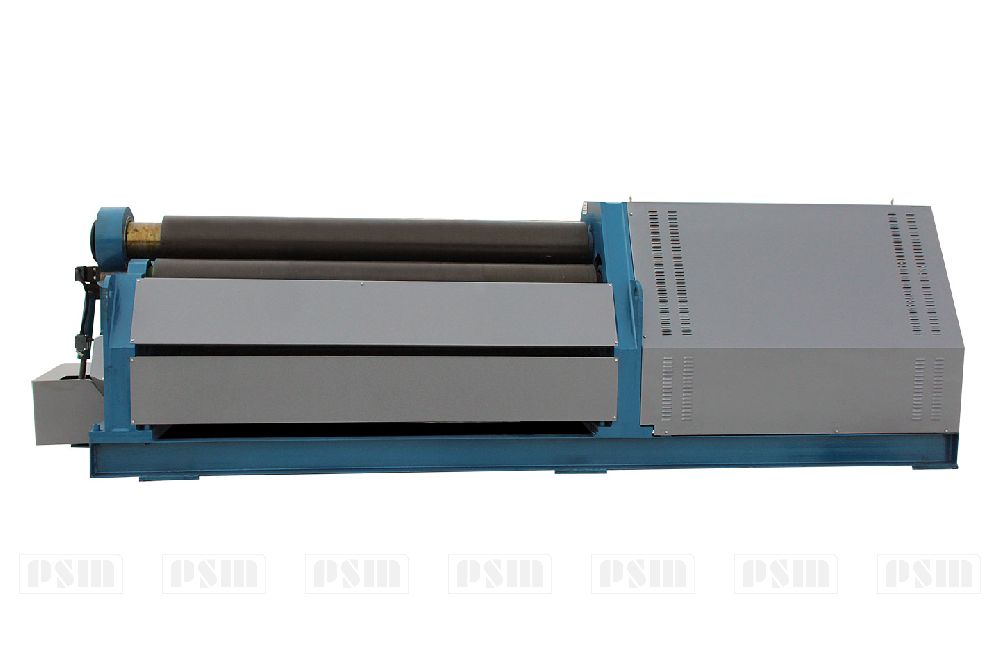

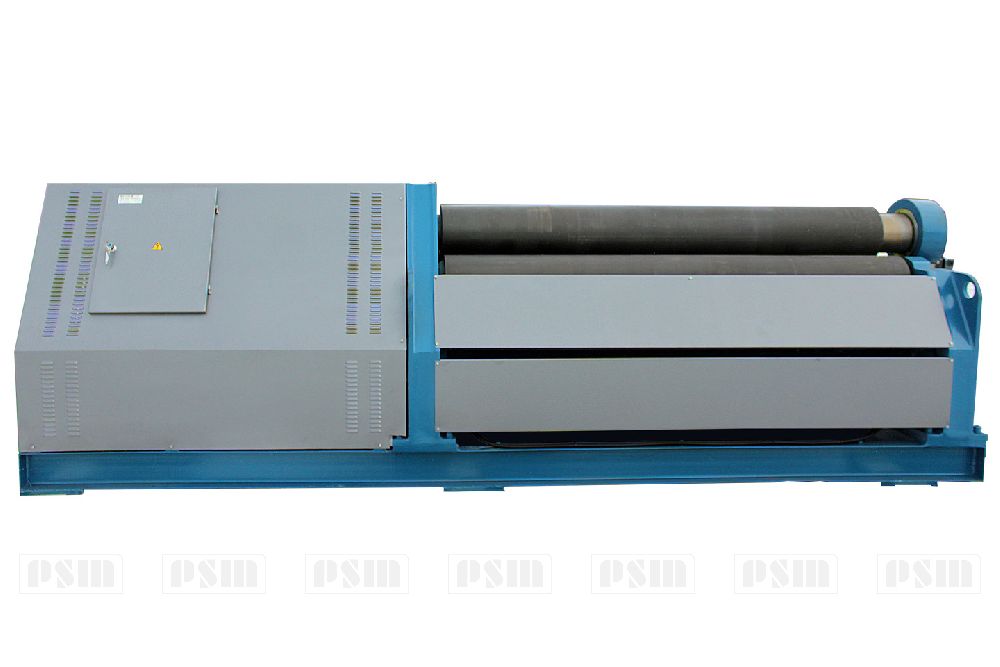

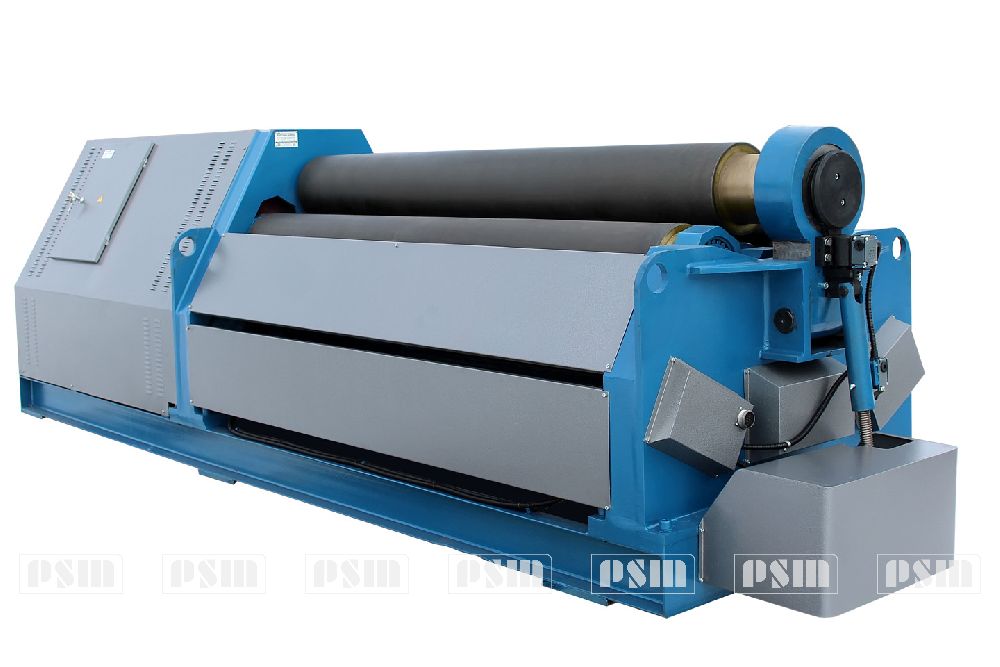

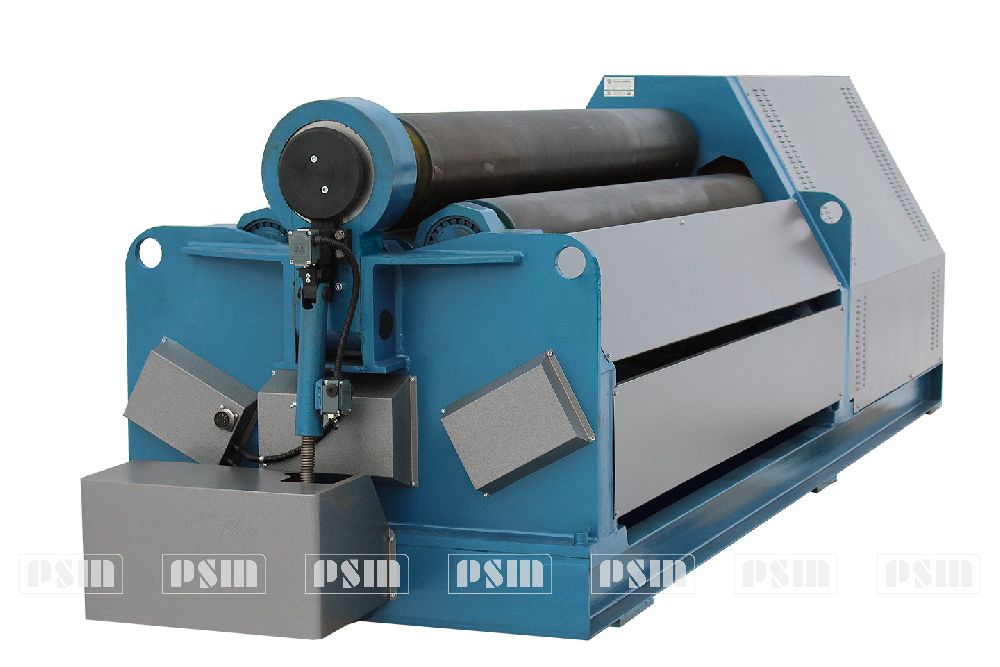

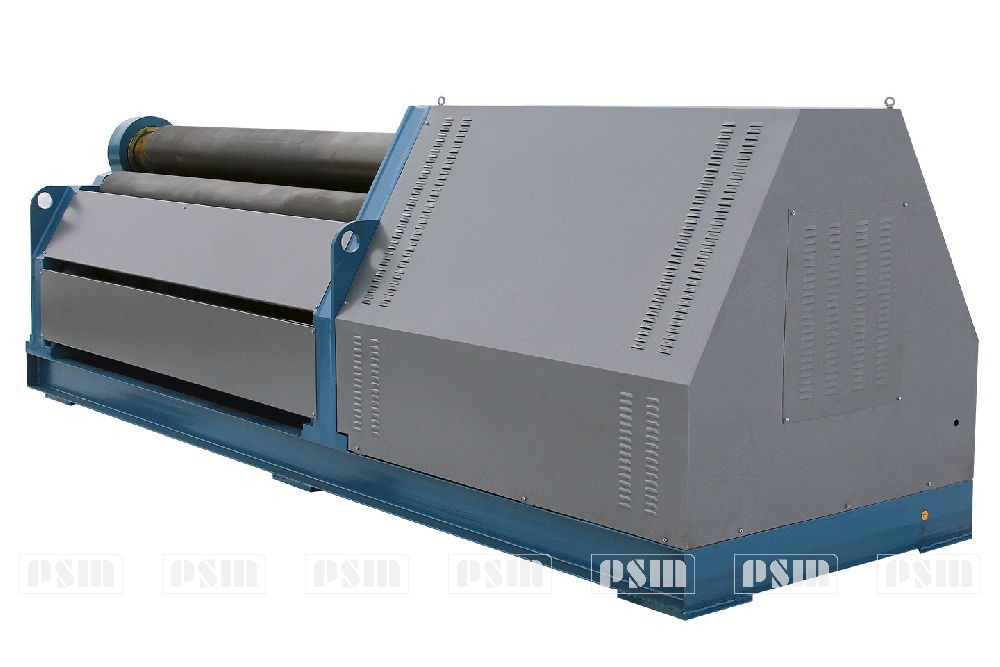

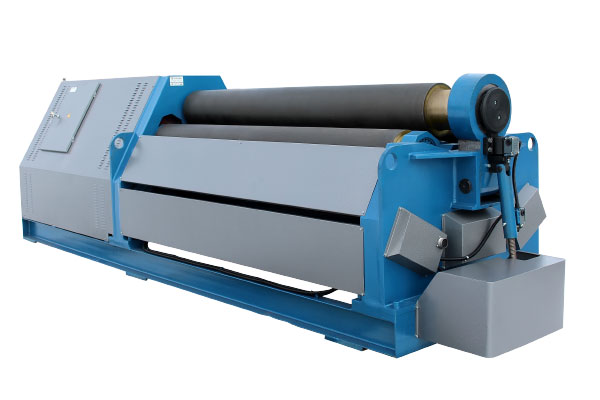

Фотопрезентация ИБ2423

Устройство, схема работы ИБ2423

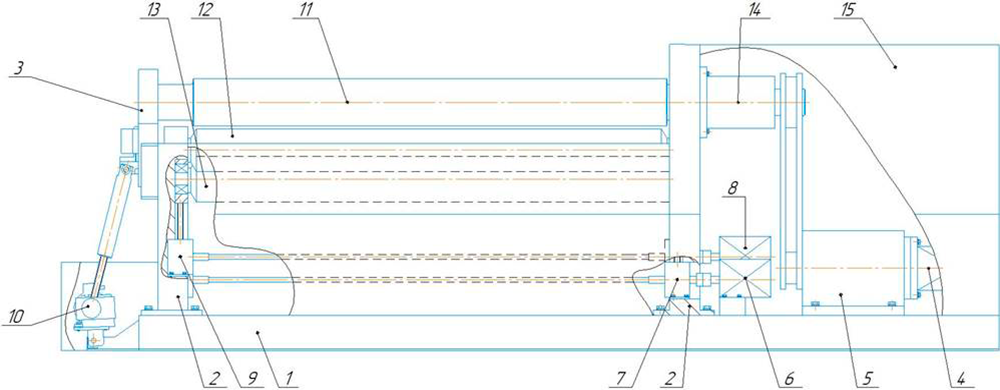

Перечень основных частей машины листогибочной четырехвалковой ИБ 2423

Перечень основных частей машины листогибочной четырехвалковой ИБ 2423

1

Рама

ИБ2423-11-001

2

Стойки

ИБ2423-12-001

3

Опора откидная

ИБ2423-14-001

4

Главный электродвигатель

ИБ2423-15-001

5

Главный редуктор

ИБ242321-001

6

Мотор-редуктора боковых валков

ИБ2423-22-001

7

Редуктора боковых валков

ИБ2423-23-001

8

Мотор-редуктор нижнего валка

ИБ2423-31-001

9

Редуктор нижнего валка

ИБ2423-32-001

10

Редуктор откидной опоры

ИБ2423-64-001

11

Верхний валок

ИБ2423-33-001

12

Боковые валки

ИБ2423-71-001

13

Нижний валок

ИБ2423-81-001

14

Опора верхнего валка

ИБ2423-92-001

15

Ограждение

ИБ2423-93-001

Система смазки четырехвалкового листогиба ИБ 2423

Смазка ИБ 2423 обеспечивается следующим способами:

  • ручной набивкой подшипников
  • ручной набивкой ходовых винтов
  • заливкой в корпус редукторов.

Перед первоначальным пуском машины необходимо заправить редукторы смазочным материалом согласно табл. Ввиду простоты конструкции смазочной системы перечень возможных нарушений ее работы не приводится. Подшипники качения смазывать не реже один раз в месяц.

Объем масла, заливаемого в редукторы, должны контролироваться по рискам маслоуказателей (масломерных игл) или по контрольным пробкам.

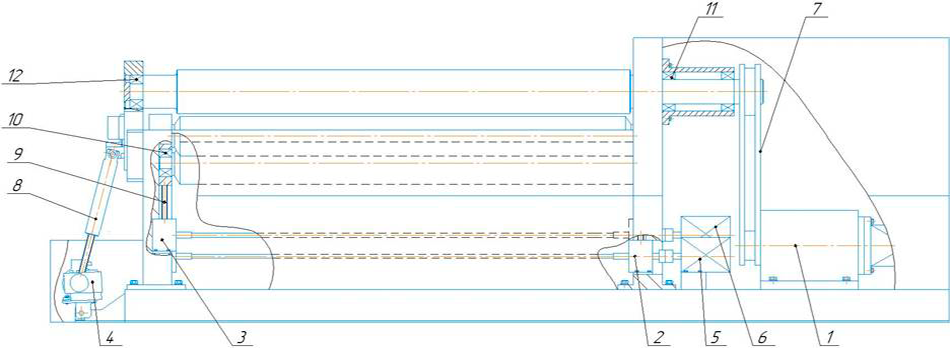

очки смазки  машины листогибочной четырехвалковой ИБ 2423

Объект смазки

Смазочный материал

Периодич-ность смазки

1

Главный редуктор

ТСП-15

6 мес.



2

Редуктора боковых валков

''

3

Редуктор нижнего валка

''

4

Редуктор откидного устройства

''

5

Мотор-редуктор боковых валков

''

6

Мотор-редуктор нижнего валка

''

7

Цепная передача

Циатим 201

3 мес.

8

Винтовая пара откидной опоры

1 мес.

9

Винтовая пара боковых валков,нижнего валка

''

10

Подшипники боковых валков,нижнего валка

''

3 мес.

11

Подшипник опоры верхнего валка

''

12

Подшипник откидной опоры

''

Устройство, и принцип работы четырёхвалкового листогиба ИБ 2423

Принцип работы машины листогибочной четырёхвалковой ИБ2423 заключается в свободной гибке листа, помещенным между верхним, боковым валками и нижним валком. Конец листа заводиться между верхним и боковыми валками и нижним валком ориентируя кромки листа параллельно образующей валка. Затем, перемещая боковые валки вверх, прогибают лист, вследствие чего участок листа под верхним валком получает пластическую деформацию изгиба. При вращении валков за счет сил трения между валками и изгибаемым листом, последний движется в направлении вращения валков.

При проходе через зону деформации участки листа получают последовательную, равномерную по длине, остаточную кривизну. Различная установка боковых валков по отношению к верхнему валку обеспечивает изменение радиуса гибки.

Гибка листа на малые радиусы ограничивается силой сцепления приводимых валков с изгибаемым листом, и производиться на несколько последовательных пропусков (проходов).

Правая опора верхнего валка размещена на правой стойке, а левая поддерживается откидной опорой, при откидывании которой можно снять готовое изделие с верхнего валка. Механизм регулировки боковых валков и механизм наклона откидной опоры имеют индивидуальные приводы. Управление машиной кнопочное, осуществляется с общего пульта управления.

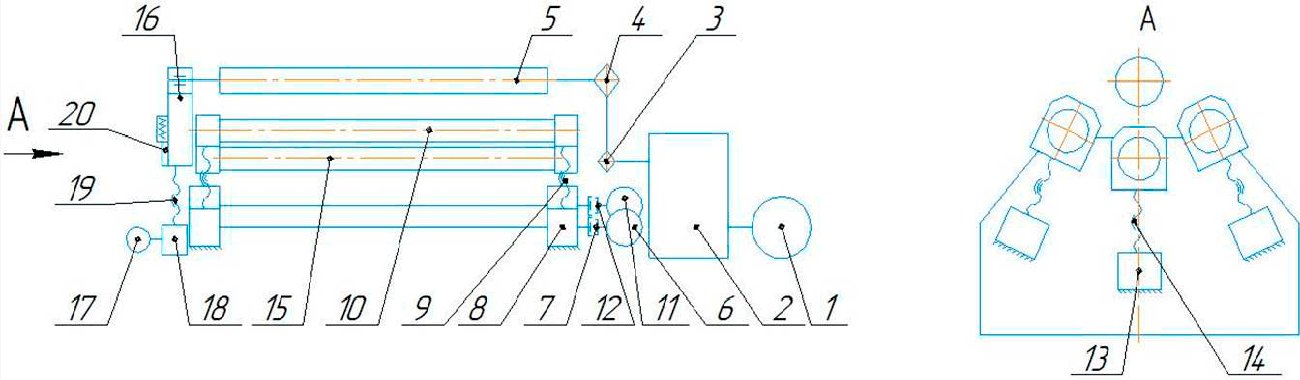

Схема кинематическая листогиба ИБ2423

Схема кинематическая   машины листогибочной четырехвалковой ИБ 2423

  1. Главный электродвигатель
  2. Редуктор
  3. Звездочка
  4. Звездочка
  5. Верхний вал
  6. Мотор-редуктор
  7. Муфта
  8. Редуктор
  9. Винтовая пара
  10. Боковой валок
  11. Мотор-редуктор
  12. Соединительная муфта
  13. Редуктор
  14. Винтовая пара
  15. Нижний валок
  16. Откидная опора
  17. Электродвигатель откидной опоры
  18. Редуктор откидной опоры
  19. Винтовая пара откидной опоры
  20. Фиксатор



Электродвигатель 1 главного привода через редуктор 2, цепную передачу 3-4 передается движение верхнему валку 5. Реверсирование верхнего валка производится редуктором 2. Мотор-редуктор 6 через соединительную муфту 7, редуктор 8 и винтовую пару 9 передается движение боковым валкам 10. Каждый боковой валок имеет индивидуальный привод. Мотор-редуктор 11 через соединительную муфту 12, редуктор 13 и винтовую пару 14 передается движение на 4й нижний валок 15. Привод откидной опоры 16 осуществляется от отдельного электродвигателя 17, через редуктор 18 и винтовую пару 19. В вертикальном положении опора закрепляется фиксатором 20.

Работа основных составных частей листогиба четырёхвалкового ИБ2423

Стойки

Стойки сварные, выполнены из листовой стали. В правой стойке выполнено базовое отверстие под верхний валок. Между собой стойки соединены стяжками. В виду простоты конструкции рисунки не приводятся.

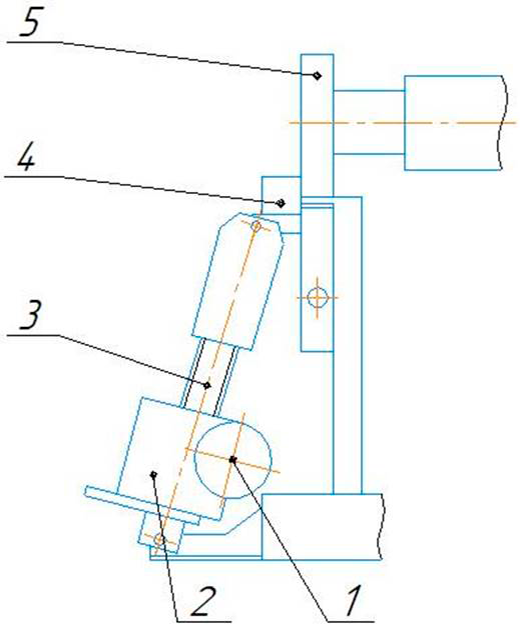

Механизм наклона откидной опоры ИБ 2423

Механизм наклона откидной опоры листогиба ИБ 2423

Привод опоры осуществляется от электродвигателя 1 через редуктор 2 и передачу винт - гайка 3. Крайнее положение откидной опоры 5 контролируется конечными выключателями , и фиксатором 4.

Валок верхний

Верхний валок  вращается в сферических подшипниках . Верхний валок приводной и имеет закалку HRC45-50.В виду простоты конструкции рисунок не приводиться.

Валки боковые

Валки боковые  устанавливаются в корпуса со сферическими подшипниками, корпуса установлены в направляющих правой и левой стоек.Подъем и опускание валков осуществляется от редукторов расположенных в нишах стоек. Контроль положения валков производиться за счет концевых выключателей.

Валок нижний аналогичен боковым валкам.

Виду просты конструкции остальных составных частей листогиба ИБ2423, описание их не прилагается.

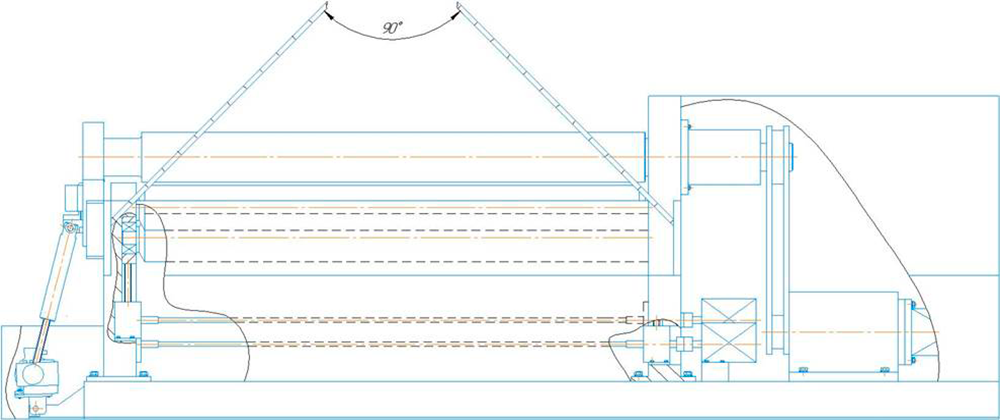

Установка и транспортировка четырёхвалкового листогиба ИБ2423

транспортировка

транспортировка четырёхвалкового листогиба ИБ2423

Транспортировать машину листогибочную ИБ2423 необходимо тросами - зачаливанием за такелажные отверстия расположенные на стойках листогиба. Тросы по длине должны быть равные (с целью размещения центра тяжести на одной оси с крюком), что обеспечивает устойчивое положение листогиба в горизонтальной плоскости (∆L=0,5). Упакованные листогибочнеы машины ИБ2423 зачаливают за нижний брус в местах указанных на упаковке.

Перед установлением машины листогибочной ИБ2423 на фундамент необходимо тщательно очистить листогиб от антикоррозийных покрытий, и покрыть валки тонким слоем масла «Индустриальное И-50А» ГОСТ 20799-88 во избежание коррозии. Очистку производить сначала деревянной лопаточкой, а остатки смазки с наружных поверхностей удалить чистыми салфетками, смоченными бензином.

установка

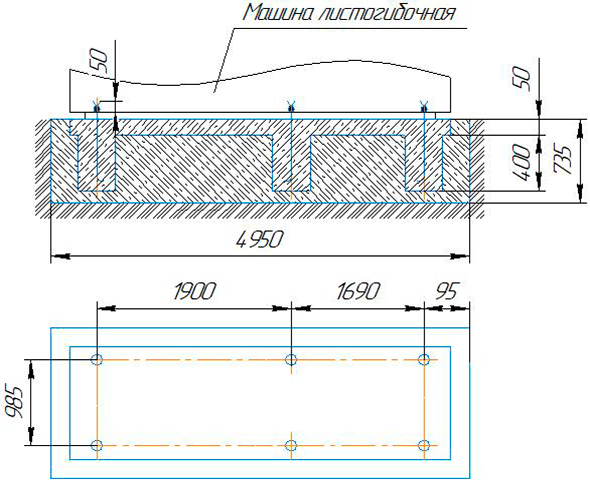

фундамент для четырёхвалкового листогиба ИБ2423

Точность работы листогиба ИБ2423 зависит от правильности ее установки. Машину листогибочную ИБ2423 необходимо  установить на фундамент и выверить в двух плоскостях при помощи уровней, установленных на поверхности в левой и правой его частях. Отклонение не должно превышать 0,5/1000 мм. После установки листогиба четырёхвалкового ИБ2423 на фундамент проверить нормы точности.

Подготовка листогиба ИБ2423 к первоначальному пуску

  • Подсоединить листогиб ИБ2423 к общей системе заземления.
  • Подключить личтогибочную машину к электросети, проверив соответствие напряжения сети и электрооборудование.
  • Присоединение электрооборудования к сети и электрошкафу производить согласно схеме соединения
  • Перед включением машины необходимо ознакомиться с назначением органов управления на пульте
  • Выполнить указания, изложенные в разделах смазка и электрооборудование.
  • После включения листогиба, необходимо опробовать на холостом ходу работу всех механизмов.

Порядок работы на листогибе четырёхвалковом ИБ2423

Окалину с листовых заготовок следует перед гибкой УДАЛИТЬ. Очищение от окалины листа обеспечивают необходимое скольжение между валками и не повреждают рабочую поверхность валков.

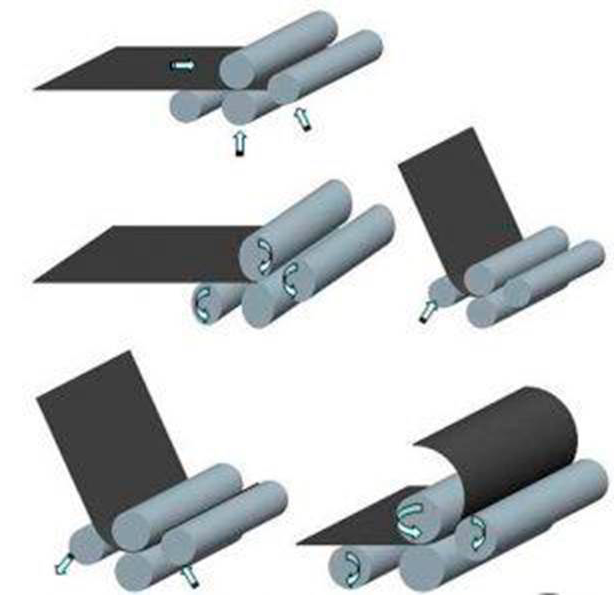

Работа на листогибочной машине ИБ2423 производиться в следующем порядке:

Работа на листогибочной машине ИБ2423

  • Лист заводится между верхним и боковыми валками. При этом кромка листа должна быть выставлена параллельно образующей переднего бокового валка. При начале работы необходимо убедиться, что валки находятся в параллельном положении, нижний валок несколько опущен. Необходимо подать лист в зону гибки. Как только лист достигнет второго бокового валка, необходимо на пульте управления включить движение. Медленно работая боковыми валками, необходимо несколько раз прокатать лист для получения необходимого диаметра.
  • Радиус гибки зависит от положения боковых валков относительно верхнего.
  • Открывается левая опора верхнего валка и обечайка снимается
  • При работе требуется большое внимании и правильность регулировки и установки заготовок в валках, а также наблюдение за перемещением заготовки в процессе гибки. После каждого перехода следует проверять параллельность кромки листа образующей валка.
  • Неплоская заготовка должна быть предварительно выправлена, т.к. наличие искривленности вызывает ее перекос и смещение торцовых кромок у обечайки.
  • Смещение кромок исправляются путем обратного перекоса обечайки в валках. Правка возможна, если обечайка согнута не полностью.
  • Во избежание поломки откидной опоры необходимо периодически проверять положение верхнего валка относительно боковых.

Регулирование параллельности верхнего валка листогиба ИБ2423 боковыми валками.

После гибки, регулирование останова боковых валков в крайних нижних положениях производить перемещением кронштейнов с конечными выключателями.

Регулирование угла откидной опоры в крайнем верхнем и крайнем нижнем положениях производить перемещением кронштейнов по пазам с закрепленными на них конечными выключателями и с регулированием момента срабатывания выключателя  упором.

Возможные неисправности листогибочной четырёхвалковой машины ИБ2423 и методы их устранения

Наименование неисправности, внешнее проявление и дополнительные признаки

Вероятная причина

Метод устранения

1. Не закрывается откидная опора

Неправильно выставлен верхний валок

Выставить верхний валок



2. При гибке цилиндрических заготовок получается конус

Нарушена параллельность валков

Отрегулировать параллельность

3. Наблюдаются люфты в местах соединения

Ослабление затяжки винтов, болтов

Подтянуть детали крепления

4. Нагрев подшипников и трущихся поверхностей

Недостаточность смазки или загрязнение смазочного материала

Проверить наличие смазочного материала.



Особености разборки и сборки листогиба  четырёхвалкового ИБ2423 при ремонте

Приступая к ремонту ИБ2423, необходимо выполнить следующее:

  • отключить листогиб от электроэнергии;
  • снять ограждение с машины.



Допуск в мм. (переднего бокового

к заднему боковому валку)

Допуск в мм. (переднего бокового

 и заднего бокового валка верхнему)

0,6 на длине 2000 мм

0,4 на длине 2000 мм



Категория ремонтной сложности ИБ2423

Механической - РМ

10,93

Электрической - РЭ

14,1



При ремонте четырёхвалковой листогибочной машины ИБ2423 необходимо  полностью сменить смазочный материал в составных частях машины!
