Машина листогибочная трёхвалковая

Машина листогибочная трехвалковая модели ИБ - является традиционной и в том числе новейшей конструкцией трехвалковой машины с подгибом. Конструкция машины имеющая электрический привод с классическим тормозом от гидравлического кранового гидротолкателя, была создана, чтобы удовлетворить требования  заказчиков к изготовлению металлоконструкций среднего веса. Машина трехвалковая данной конструкции отличается  прочностью, экономичностью и универсальностью. Опыт Машиностроительного Предприятия  ПромСтройМаш и компетенция технических служб в создании данных машин распространяется на всю серию валковых машин ИБ2212, ИБ2213, ИБ2216, ИБ2220, ИБ2222.

Серия машин модели ИБ является самой точной среди класса машин с тремя  валками. Валки машины движутся при помощи винтов от мощных редукторов отечественного производства  и поэтому располагаются ближе друг к другу с целью гарантировать высокое качество вальцевания. Конструкция станины представляет собой вертикальные стойки из листового материала сваренных электросваркой с горизонтально расположенными балками большого сечения. Это является гарантией жесткости конструкции и, следовательно, точности и надежности.

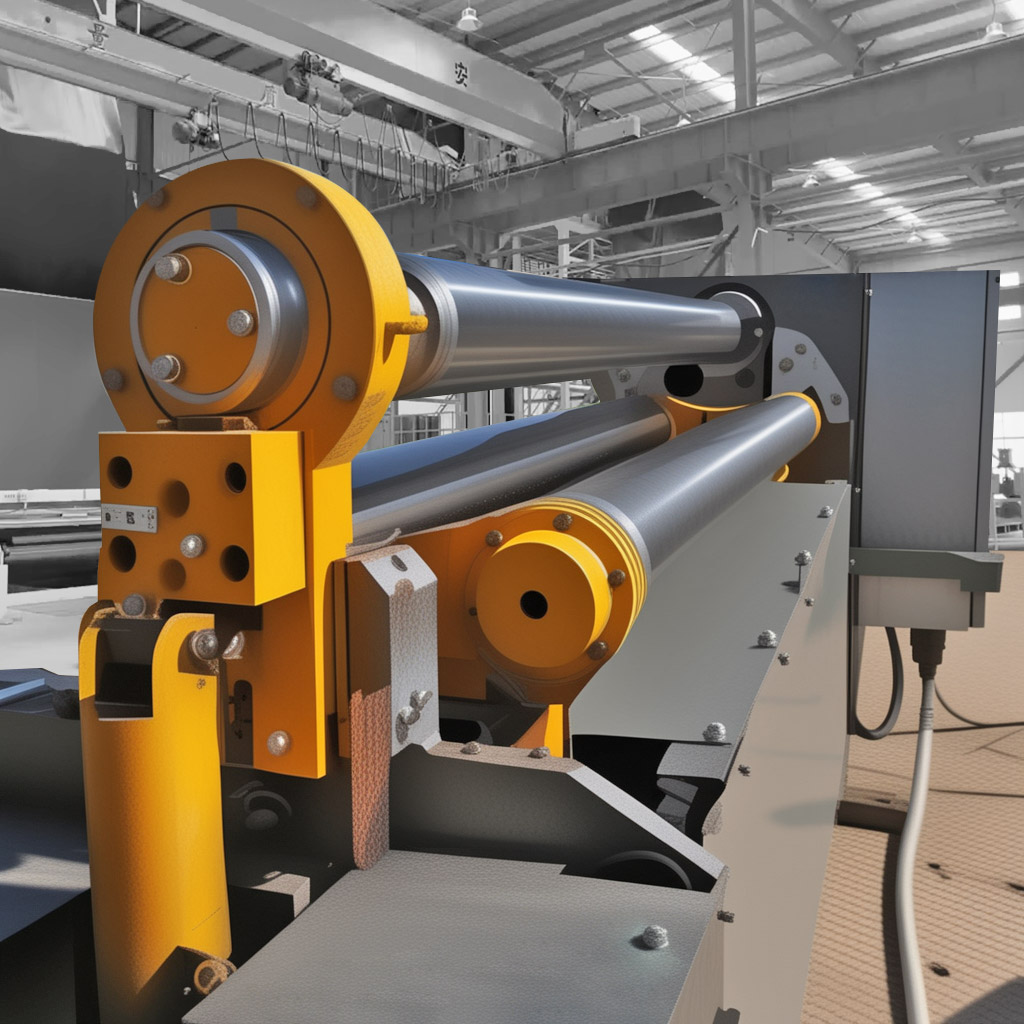

Схема расположения валков при работе

Уникальной особенностью валковой машин модели ИБ является использование технологии поддержки валков. Суть в том, что каждый из валков опирается на 4 независимых большегрузных подшипника. Данная технология гарантирует более высокую способность поглощения нераспределенных нагрузок (например, при вальцевании конусов), и тем самым высочайшую надежность.  Цапфы валков удлинены и имеют большой диаметр для возможности установки колец для гибки профиля или гибки труб. Таким образом, максимальная универсальность предлагается уже в базовой модификации каждой машины.

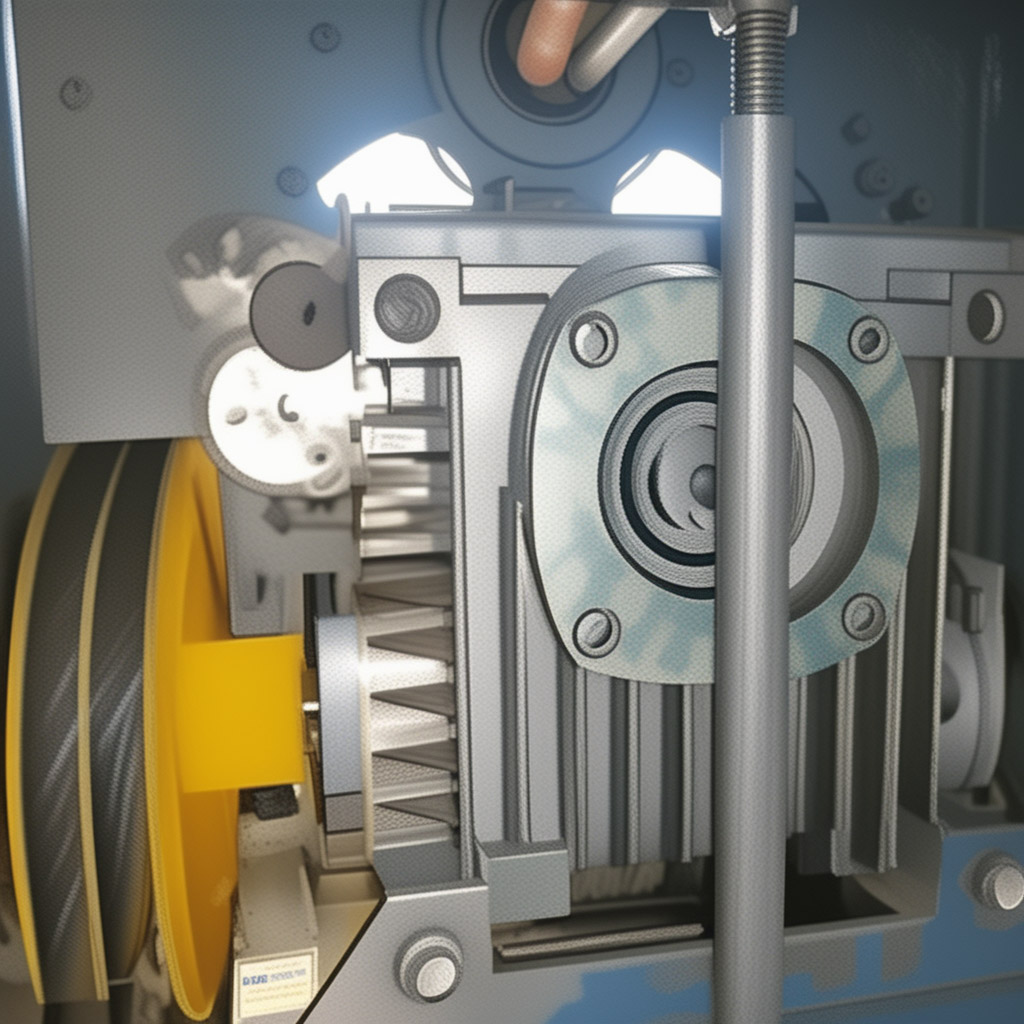

Все три валка моторизованы с помощью независимых маслозаполненных редукторов. В связи с этим мощность протягивания металлического листа разной толщины и конусов является оптимальной, и имеется огромный вращающий момент, который не приводит к ухудшению точности гибки, даже при обработке тонкого листа. Повышенная установленная мощность позволяет производить гибку листового материала за один проход с повышенной скоростью и без потерь времени и энергии.

Стандартная комплектация листогибочной  машины:

  • Электросварная жесткая конструкция с основанием;
  • Линейные направляющие для перемещения валков;
  • Наклоняемые опоры валков;
  • Закаленные на ТВЧ валки;
  • Шлифованная поверхность валков;
  • 4 независимых подшипника на каждый валок;
  • Удлиненные валы для колец для гибки профиля;
  • Два независимо моторизованных валка;
  • Миллиметровые линейки для позиционирования валков;
  • Панель управления передняя поворотная переносная позволяющая устанавливать с левой или с правой стороны машины;
  • Кнопки аварийного останова;

Дополнительная комплектация:

  • Механизм поддержки листа при гибке;
  • Сенсоная панель управления ;
  • Приспособление для гибки конусов;
  • Специальные цвета;
  • Приспособление для гибки сортового проката;
  • Механизм снятия листа;
  • Валки с обработкой под заданный профиль;
ИБ2212ширина изгибаемого листа 1550мм; толщина при гибке 3мм, при подгибке 1,5мм
ИБ2213ширина изгибаемого листа 1250мм; толщина при гибке 3мм, при подгибке 1,5мм
ИБ2216ширина изгибаемого листа 2000мм; толщина при гибке 4мм, при подгибке 2,5мм
ИБ2220ширина изгибаемого листа 2000мм; толщина при гибке 10мм, при подгибке 8мм
ИБ2222ширина изгибаемого листа 2000мм; толщина при гибке 16мм, при подгибке 12мм
ИБ2223ширина изгибаемого листа 2000мм; толщина при гибке 20мм, при подгибке 16мм
ИБ2224ширина изгибаемого листа 2000мм; толщина при гибке 25мм, при подгибке 20мм

ИБ2212,ИБ2212.01

Машина листогибочная  трёхвалковая (вальцы) ИБ2212
Машина листогибочная трёхвалковая (вальцы) ИБ2212
ширина изгибаемого листа 1550мм; толщина при гибке 3мм, при подгибке 1,5мм

ИБ2213

Машина листогибочная  трёхвалковая ИБ 2213
Машина листогибочная трёхвалковая ИБ 2213
ширина изгибаемого листа 1250мм; толщина при гибке 3мм, при подгибке 1,5мм

ИБ2216

Машина листогибочная трехвалковая ИБ 2216
Машина листогибочная трехвалковая ИБ 2216
ширина изгибаемого листа 2000мм; толщина при гибке 4мм, при подгибке 2,5мм

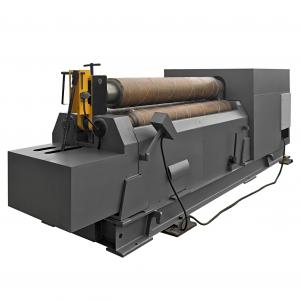

ИБ2220

Машина листогибочная трехвалковая  ИБ 2220
Машина листогибочная трехвалковая ИБ 2220
ширина изгибаемого листа 2000мм; толщина при гибке 10мм, при подгибке 8мм

ИБ2222

Машина листогибочная трехвалковая ИБ2222
Машина листогибочная трехвалковая ИБ2222
ширина изгибаемого листа 2000мм; толщина при гибке 16мм, при подгибке 12мм

ИБ2223

Машина листогибочная трехвалковая ИБ2223, И2223
Машина листогибочная трехвалковая ИБ2223, И2223
ширина изгибаемого листа 2000мм; толщина при гибке 20мм, при подгибке 16мм

ИБ2224

Машина листогибочная трехвалковая ИБ 2224
Машина листогибочная трехвалковая ИБ 2224
ширина изгибаемого листа 2000мм; толщина при гибке 25мм, при подгибке 20мм
