Вальцы листогибочные трехвалковые асимметричные ИБ2224 исп. 2

Артикул: PSMK020090

Ширина изгибаемого листа 2000мм; толщина при гибке 25мм, при подгибке 20мм

Назначение оборудования

Назначение вальцев трёхвалковых листогибочных ИБ2224 исп. 2

Машина листогибочная трёхвалковая ИБ2224 исп.2 предназначена для гибки цилиндрических заготовок из листового материала 2000х25 мм с пределом текучести σт=250 МПа (25 кгс/мм. кв.) в холодном состоянии.

Боковые валки машины установлены на поворотных рычагах, перемещение боковых валков обеспечивают мощные гидравлические цилиндры что позволяет производить подгибку листа, а также его гибку в асинхронном положении валков. На машине допускается гибка конических заготовок из листового материала при их комплектовании соответствующим приспособлением. Размеры получаемых конических заготовок регламентируются технической документацией на машину. С целью расширения технологических возможностей машины могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.

Для удобства эксплуатации, машина листогибочная трёхвалковая может комплектоваться средствами механизации: стол передний, механизм съема изделия, стол приемный, механизм поддержки обечайки. Машина листогибочная трёхвалковая изготовлена по ТУ3828-002-66656357-2021.

Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.

Особенности станка

  • Вальцы трехвалковые данной конструкции отличается прочностью, экономичностью и универсальностью.
  • Серия трёхвалковых вальцев модели ИБ является самой точной среди класса машин с тремя валками. Валки располагаются ближе друг к другу с целью гарантировать высокое качество вальцевания.
  • Конструкция станины представляет собой вертикальные стойки из листового материала сваренных электросваркой с горизонтально расположенными балками большого сечения. Это является гарантией жесткости конструкции и, следовательно, точности и надежности.
  • Управление машиной кнопочное с пульта, расположенного на правой стойке машины.
  • Перемещение боковых валков обеспечивается гидравлическим цилиндрами, схема управления обеспечивает возможность отдельной регулировки положения переднего и заднего валка.
  • Вращение боковых валков синхронно и обеспечивается шестеренчатой передачей.
  • Верхний валок является опорным, вращение валка свободно и не имеет привода.
  • Откидная опора верхнего валка с гидравлическим приводом обеспечивает надежную фиксацию даже при максимальных нагрузках.

По Техническому Заданию заказчика машина листогибочная 3-х валковая модели ИБ может быть изготовлена с шириной до 3150 мм и толщиной гибки до 25 мм, при этом могут измениться габаритные размеры и масса машины. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики листогибочных машин, завод-изготовитель оставляет за собой.

Технические характеристики ИБ2224 исп. 2

Наибольшая толщина изгибаемого листа из материала с пределом текучести σт=250 МПа (25 кгс/мм²):
- при гибке, мм25
- при подгибке, мм20
Ширина листа, мм2000
Наименьший радиус гибки, мм650
Скорость гибки, м/мин6
Диаметр верхнего валка, мм370
Диаметр бокового валка, мм320
Мощность главного электродвигателя, кВт22
Суммарная мощность электродвигателей, кВт29,5
Габаритные размеры:
- слева-направо, мм4650
- спереди-назад, мм2360
- высота над уровнем пола, мм2140
Масса машины без средств механизации, кг14500

Описание

УСТРОЙСТВО, РАБОТА ВАЛЬЦЕВ ТРЁХВАЛКОВЫХ ЛИСТОГИБОЧНЫХ ИБ2224 исп. 2 И ИХ СОСТАВНЫХ ЧАСТЕЙ

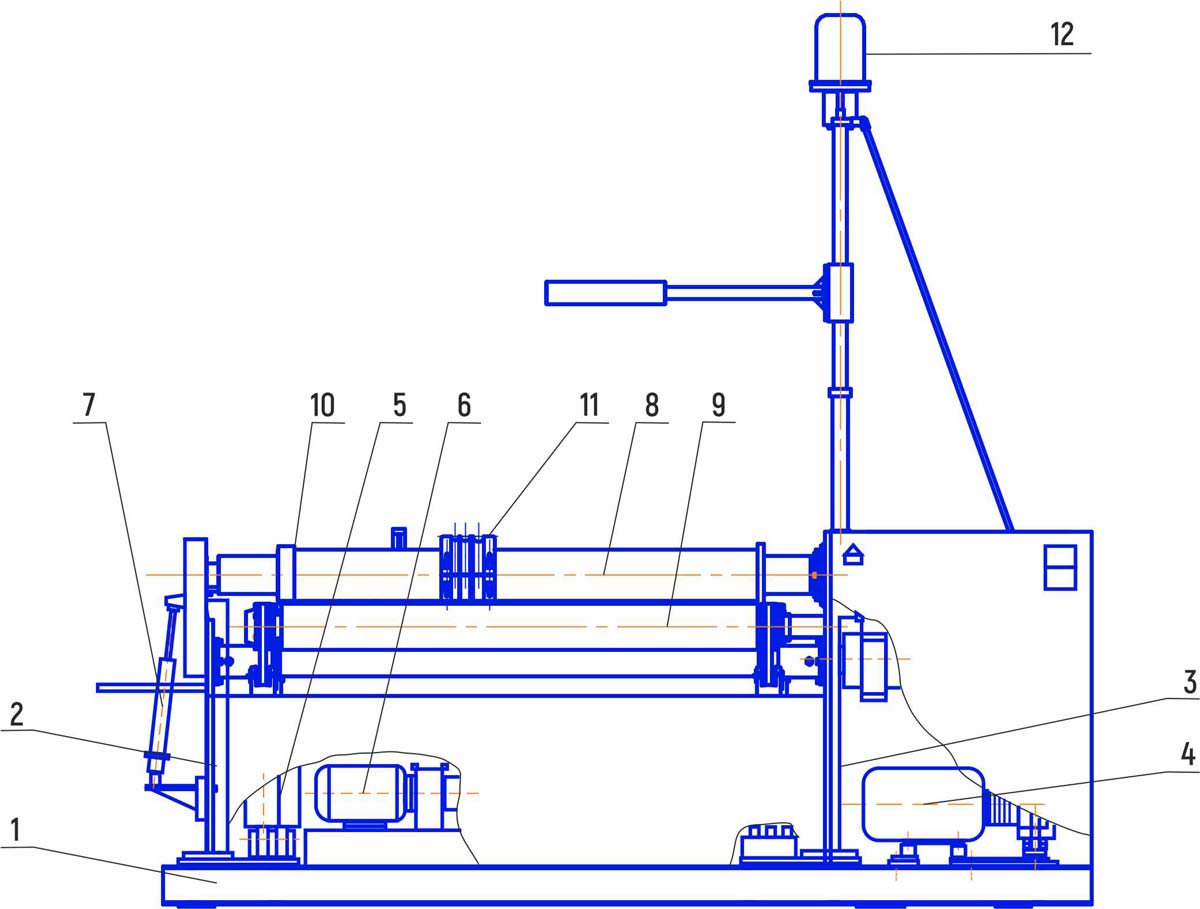

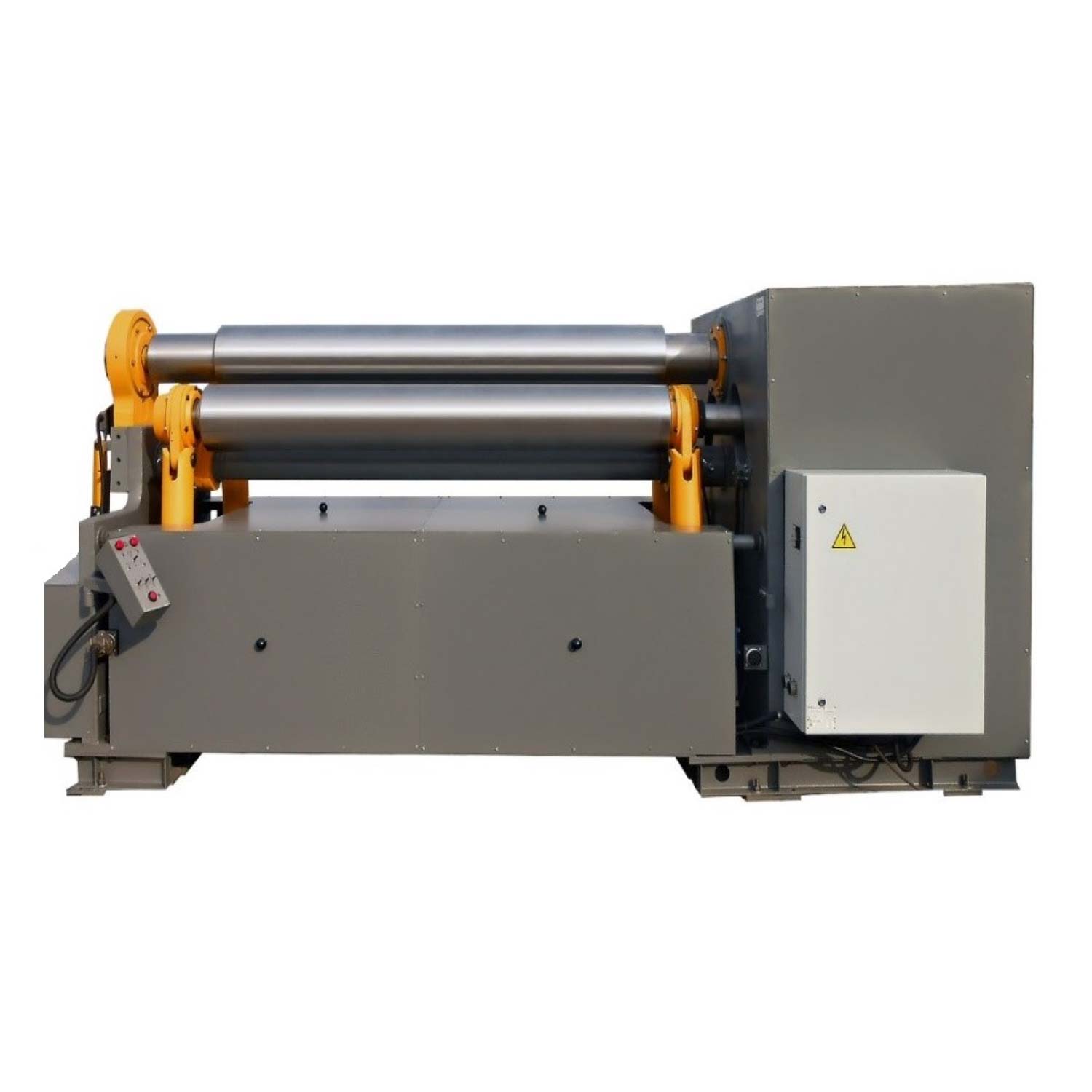

Общий вид листогибочной машины ИБ2224 исп. 2

Общий вид листогибочной машины ИБ2224 исп. 2

Принцип работы валковой машины ИБ2224 исп.2 заключается в свободной гибке листа, помещенным между верхним (8) и боковыми (9) валками, перемещая боковые валки вверх, прогибают лист, вследствие чего участок листа под верхним валком получает пластическую деформацию изгиба. При вращении валков за счет сил трения между валками и изгибаемым листом, последний движется в направлении вращения валков.

Различная установка боковых валков по отношению к верхнему валку обеспечивает изменение радиуса гибки. Гибка листа на малые радиусы ограничивается силой сцепления приводимых валков с изгибаемым листом, и производиться на несколько последовательных пропусков (проходов). Конструктивная схема машин предусматривает установку боковых валков на поворотных рычагах, перемещение которых обеспечивают мощные гидравлические цилиндры что позволяет производить подгибку листа, а также его гибку с асинхронным положении валков.

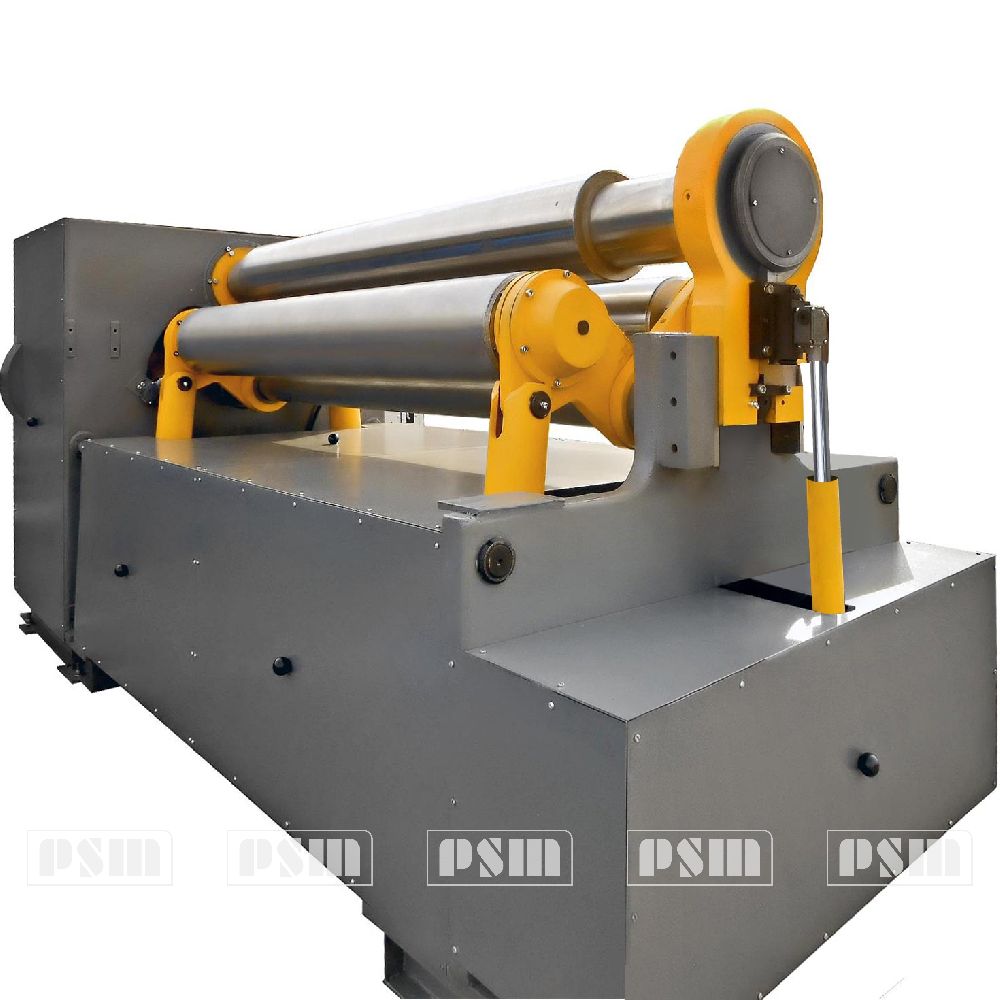

Правая опора верхнего валка размещена на правой стойке (3), а левая поддерживается откидной опорой, при откидывании которой можно снять готовое изделие с верхнего валка. Вращение боковых валков синхронно и обеспечивается шестеренчатой передачей главного привода (4). Привод регулировки боковых валков (5) и механизм наклона откидной опоры (7) имеют индивидуальные гидравлические цилиндры, давление в которых обеспечиваются гидравлической станцией (6) встроенной в станину машины. Главный привод (4), привод регулировки боковых валков (5), стойки (2 и 3) смонтированы на раме (1). Управление машиной кнопочное, осуществляется с общего пульта управления.

Трехвалковая листогибочная машина может быть за дополнительную плату оснащена: приспособлением для гибки конических обечаек (10), инструментом для гибки сортового проката (11) и механизмом поддержки обечайки (12).

Базовая комплектация

  1. Трехвалковая листогибочная машина ИБ2224 исп. 2 в сборе.

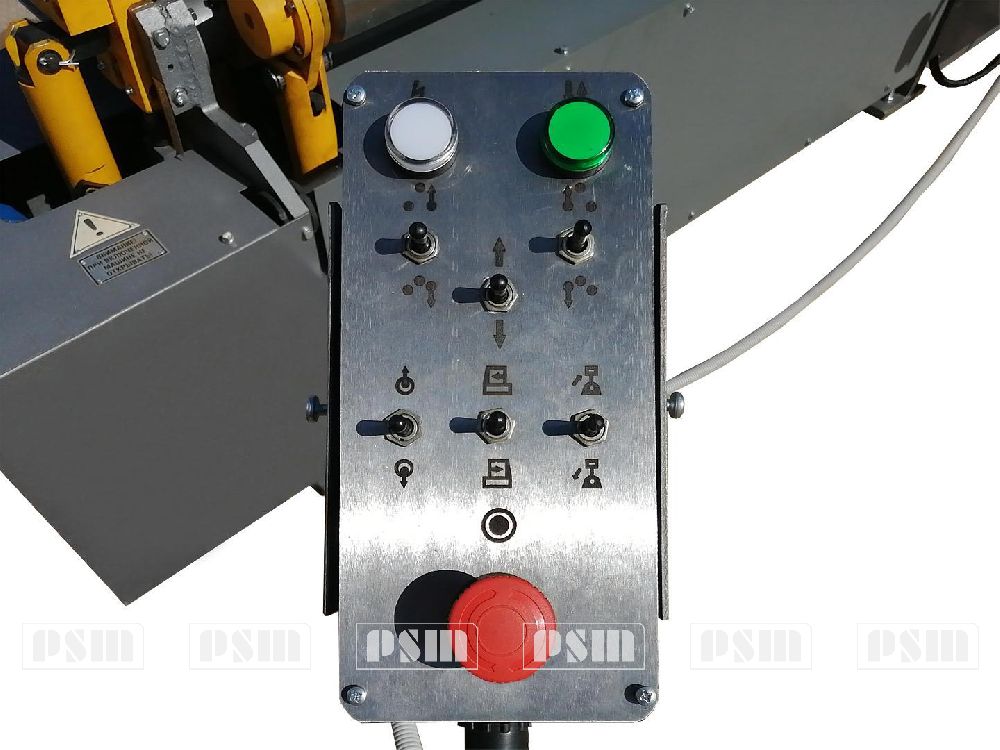

  2. Выносной пульт управления.
  3. Электрический шкаф управления.
  4. Механизм автоматического останова и реверсирования валков.
  5. Документация.
  • Комплект технической документации (паспорт и руководство по эксплуатации).
  • Декларация соответствия ТР ТС.
  • Паспорта (формуляры) на комплектующее оборудование и КИП.

Дополнительные опции

  1. Инструмент для гибки сортового проката.
    Применяется с целью расширения технологических возможностей машины.
  2. Приемный стол.
    Обечайка сталкивается на стол приемный, после окончания технологической операции откуда краном подается на постоянное место складирования.
  3. Передний стол.
    Стол передний - неприводной. На его верхнюю плоскость укладывается лист перед подачей в рабочую зону машины.
  4. Механизм съема изделия.
    Применяется для сталкивания готового изделия на приемный стол.

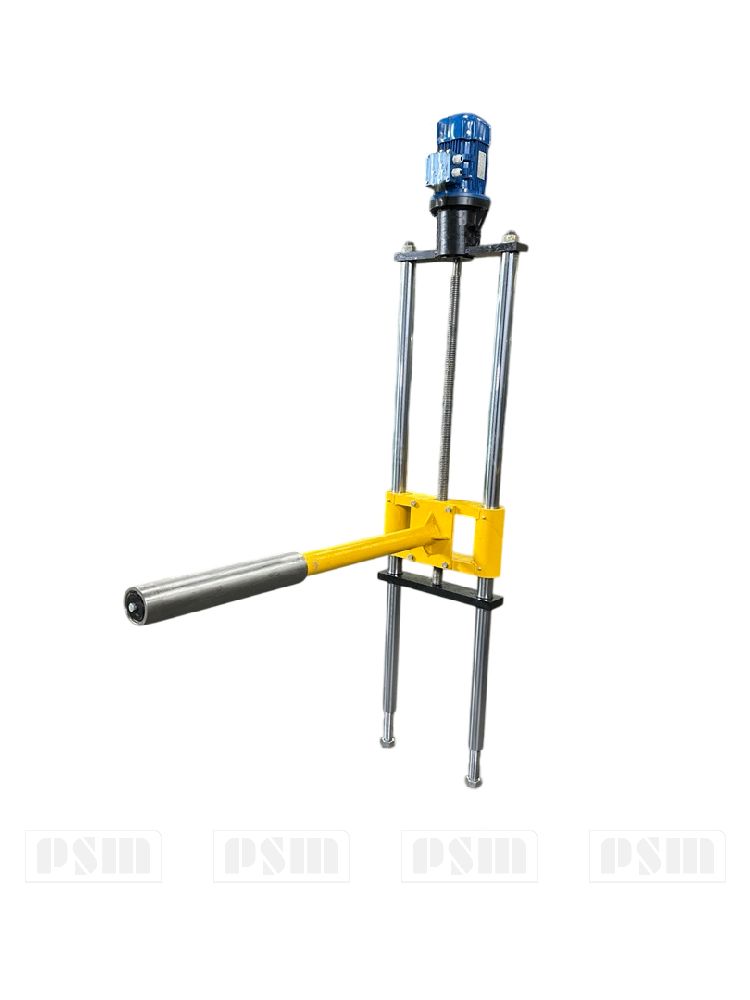

  5. Механизм поддержки обечайки.
    Механизм поддержки обечайки применяется для обечаек больших диаметров, с целью устранения провисания листа.
  6. Приспособление для гибки конусных обечаек.
    Применяется с целью расширения технологических возможностей машины.

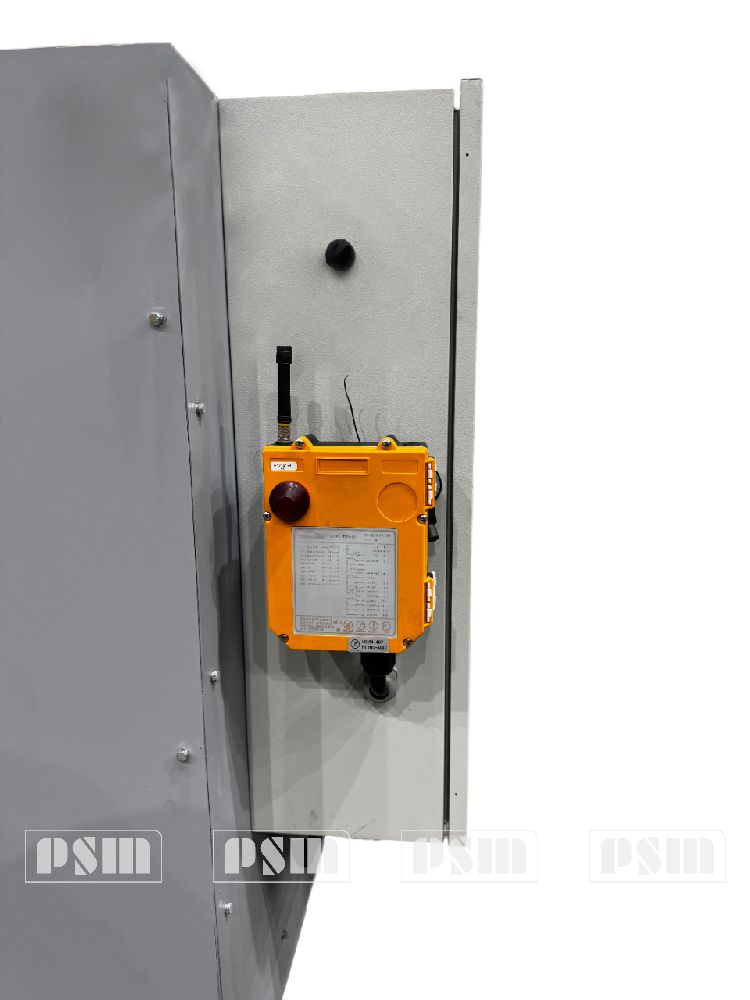

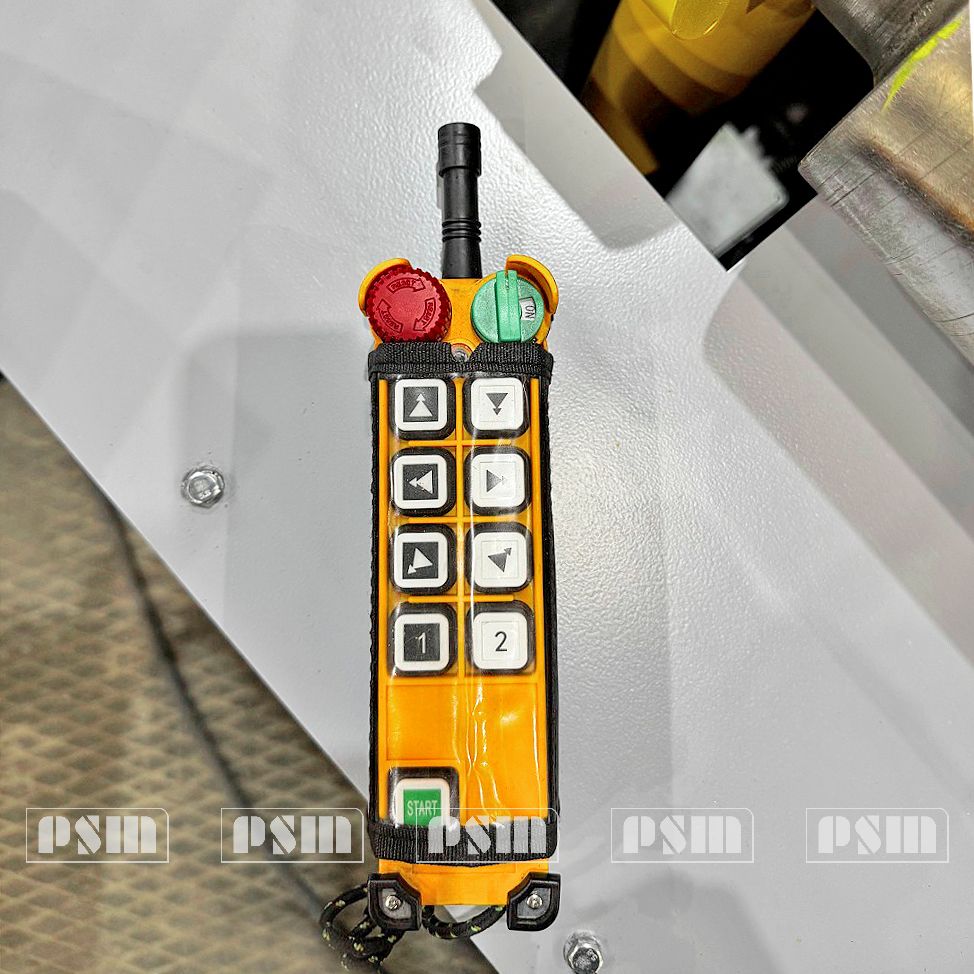

  7. Дублирующий пульт дистанционного управления.
