Ножницы гильотинные пневматические с гидравлическим прижимом листа

Ножницы пневматические с гидравлическим прижимом листа серии НА, являются  самыми мощными гильотинными ножницами производимыми Машиностроительным Предприятием ПромСтройМаш. Они относятся к первой категории кузнечно-прессового оборудования, применяются  для резки заготовок большой толщины и обладают большим ресурсом и сроком эксплуатации.

Завод рекомендует ножницы модели НА прежде всего для заготовительных производств предприятий тяжелой, атомной промышленности, для использования в цехах и участках по изготовлению изделий из листов больших толщин. Ножницы  НА идеально подходят  для работы с нержавеющей сталью.

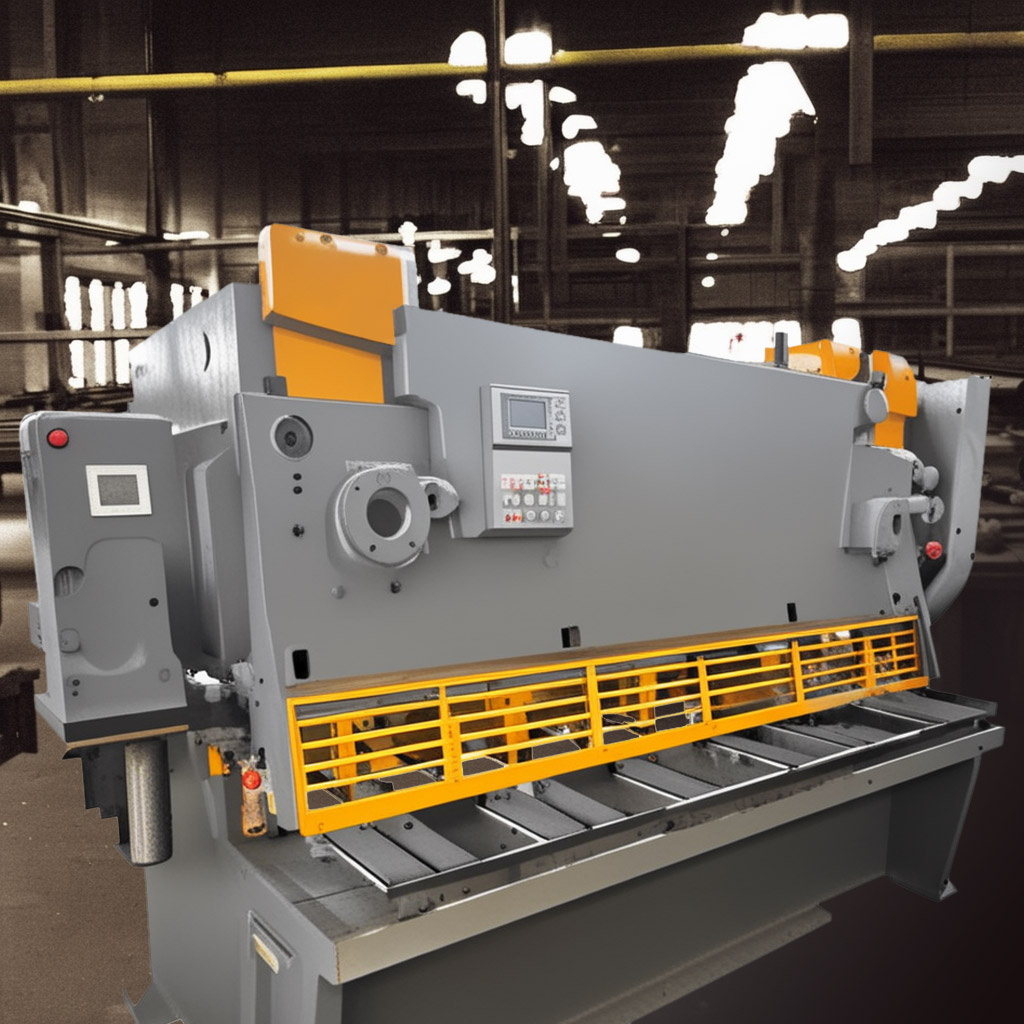

Пневматические ножницы НА имеют жесткую и прочную двухстоечную станину с поперечными балками. Как и другие станки этой серии, они рассчитаны на раскрой листового металла шириной до 3150 мм.

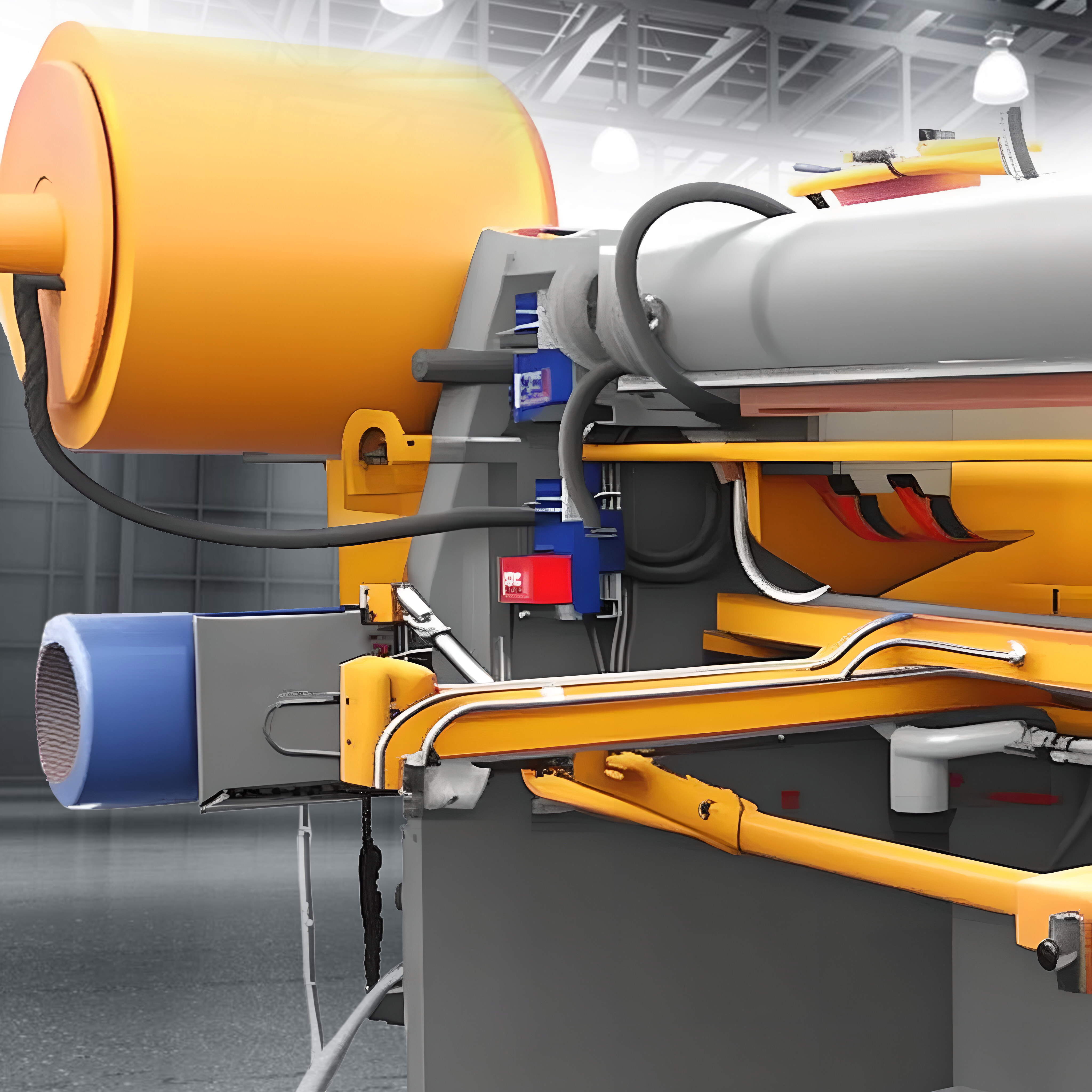

Для надежного прижима листа вдоль линии реза в конструкции гильотины используется гидравлический прижимной механизм, гидроцилиндры которого расположенные вдоль рабочей зоны. Своими штоками гидроцилиндры прижимают заготовку к поверхности рабочего стола. Стабильная фиксация заготовки в процессе разделительной операции, а также настройкой зазора между режущей кромкой ножей обеспечивается необходимое качество и правильная геометрия разделяемых полос.

Для облегчения операций при резке листов разной толщины, движение ножевой балки производится с наклоном в 2°10'. Для облегчения возврата в верхнее положение  помогают пневматические уравновешиватели.

Ножницы могут работать как в непрерывном режиме, так и в режиме одиночных ходов. Включение механизма производится подачей сжатого воздуха в полость муфты-тормоза модели УВ. Муфта соединяет редуктор привода с эксцентриковым валом, через шатуны приводящим в движение ножевую балку. Она же останавливает гильотину после совершения одного или заданного количества рабочих циклов.

Ножницы гильотинные модели НА  оснащены  регулируемым задним упором, облегчающим настройку на заданную ширину отрезаемой полосы и помогающим организовать высокопроизводительную работу в условиях изготовления большой партии изделий.

Ножницы оснащена защитными кожухами и решетками, обеспечивающими соблюдению техники безопасности при проведении заготовительных работ

Диапазон характеристик пневматических ножниц

  • Максимальная длина реза:  3150мм.
  • Толщина разрезаемого материала: до 32 мм.
  • Максимальная толщина нержавеющей стали: до 25 мм
  • Угол наклона ножевой балки: 2,1 град.
  • Стандартный ход заднего упора (увеличенный): 450мм до 1500мм
  • Скорость заднего упора: 50– 200 мм/с
  • Точность заднего упора: +/-0,05мм
  • Повторяемость позиционирования заднего упора: +/-0,03 мм
  • Мощность: 4,0– 36кВт

Стандартная комплектация пневматический ножниц

  • ножницы пневматические в сборе с пультом управления.
  • светодиодная линия освещения рабочей зоны.
  • выносная педаль управления.
  • электромеханический задний упор с УЦИ.
  • боковой упор для резки под прямым углом.
  • заднее ограждение для сбора заготовок.
  • комплект ЗИП.

Дополнительные опции к пневматическим ножницам

Дополнительно или опционально Ножницы гильотинные пневматические могут быть оснащены:

  • Передними удлинителями стола.
  • Шариковыми опорами для облегчения перемещения листа.
  • Лазерным указателем линии реза.
  • Резиновыми накладками для уменьшения деформации листа при резке.
  • Устройством обдува стола.
  • Рольгангами приводными, неприводными.
  • Тележками откатными приводными, неприводными.

Данный список опций можно дополнить согласно ТЗ Заказчика

НА3218Ширина/Толщина разрезаемых листов, мм 3150/6,3
НА3221Ширина/Толщина разрезаемых листов, мм 3150/12
НА3222Ширина/Толщина разрезаемых листов, мм 3150/16
НА3223Ширина/Толщина разрезаемых листов, мм 3150/20
НА3224Ширина/Толщина разрезаемых листов, мм 3150/25
НА3225Ширина/Толщина разрезаемых листов, мм 3150/32

НА3218

Ножницы гильотинные, кривошипные НА-3218  Завод ПромСтройМаш
Ножницы гильотинные, кривошипные НА-3218 Завод ПромСтройМаш
Ширина/Толщина разрезаемых листов, мм 3150/6,3

НА3221

Ножницы гильотинные, кривошипные НА-3221  Завод ПромСтройМаш
Ножницы гильотинные, кривошипные НА-3221 Завод ПромСтройМаш
Ширина/Толщина разрезаемых листов, мм 3150/12

НА3222

Ножницы гильотинные, кривошипные НА-3222  Завод ПромСтройМаш
Ножницы гильотинные, кривошипные НА-3222 Завод ПромСтройМаш
Ширина/Толщина разрезаемых листов, мм 3150/16

НА3223

Ножницы гильотинные, кривошипные НА-3223 Завод ПромСтройМаш
Ножницы гильотинные, кривошипные НА-3223 Завод ПромСтройМаш
Ширина/Толщина разрезаемых листов, мм 3150/20

НА3224

Ножницы гильотинные, кривошипные НА-3224  Завод ПромСтройМаш
Ножницы гильотинные, кривошипные НА-3224 Завод ПромСтройМаш
Ширина/Толщина разрезаемых листов, мм 3150/25

НА3225

Ножницы гильотинные, кривошипные НА-3225  Завод ПромСтройМаш
Ножницы гильотинные, кривошипные НА-3225 Завод ПромСтройМаш
Ширина/Толщина разрезаемых листов, мм 3150/32
