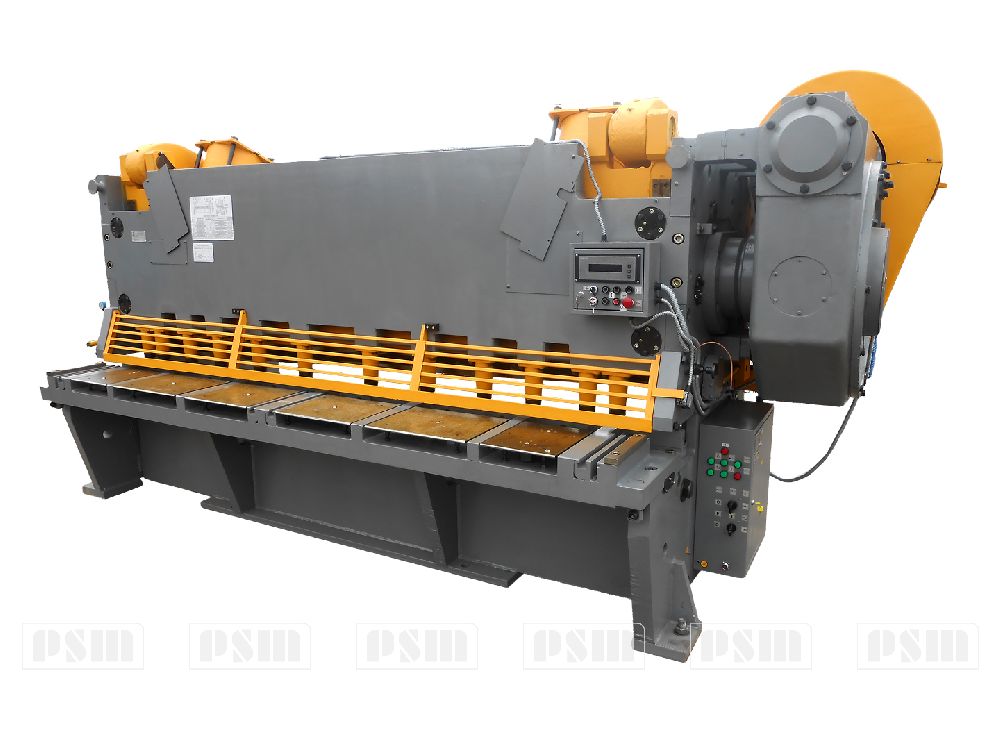

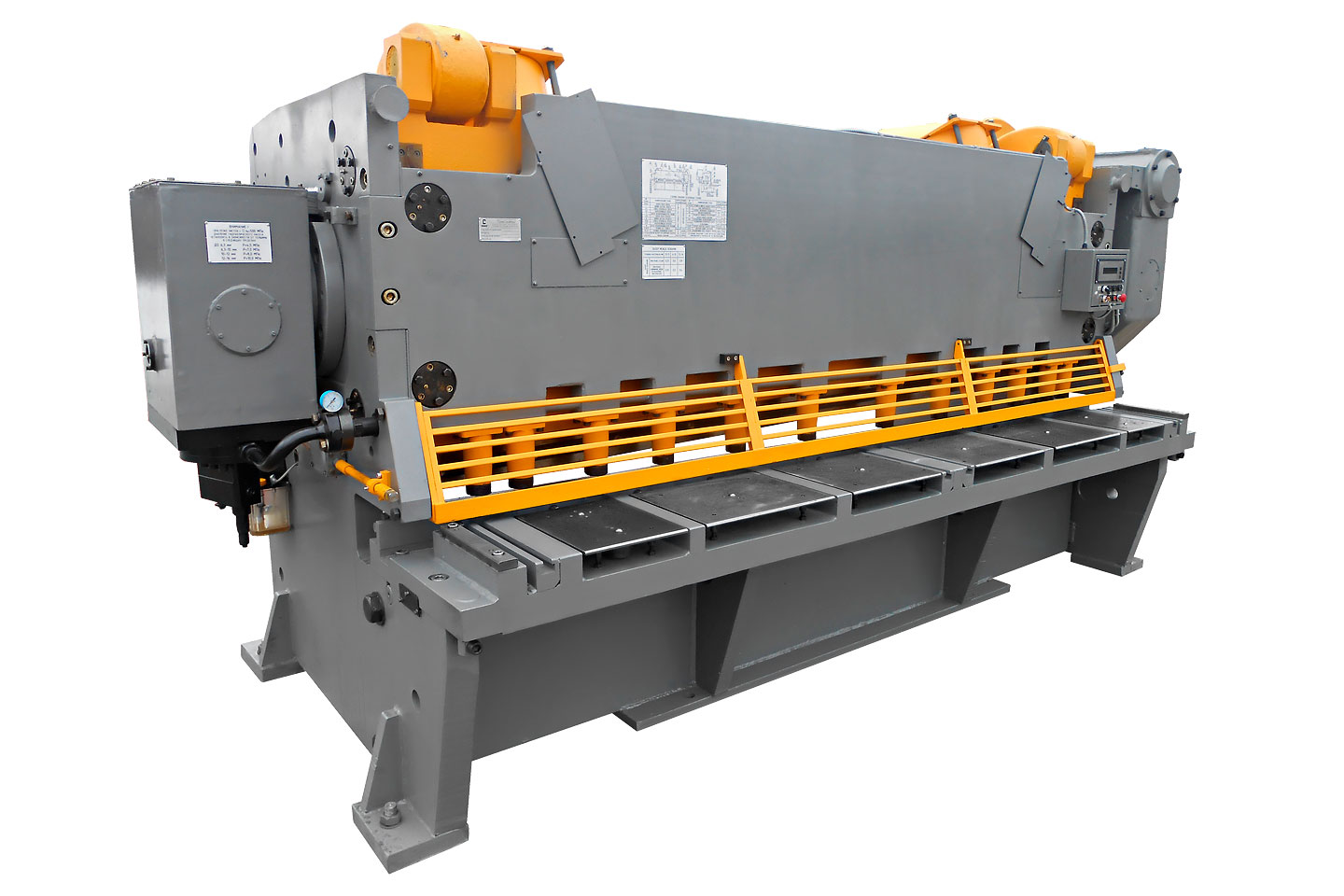

Назначение ножниц кривошипных гильотинных НА3222

  • Ножницы кривошипные листовые с наклонным ножом 16х3150 мм модели НА3222, предназначены для прямолинейной разрезки металла в листах и полосах с временным сопротивлением sвр. не более 50 кг/мм2 при толщине не более 16 мм. Длина реза за один ход не более 3150 мм.
  • Возможна также разрезка не металлических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемой заготовки.
  • Ножницы могут использоваться заготовительными цехами машиностроительных предприятий, заводами котлостроения и другими отраслями промышленности, использующими листовые заготовки.

Технические характеристики НА3222

Толщина разрезаемых листов с временным сопротивлением σвр=450 МПа, мм16
Ширина разрезаемых листов, мм3150
Длина листа отрезанного с упором, мм1000
Частота ходов ножа, холостых, мин-1 30
Частота ходов ножа, мин-1: при резке наибольших размеров разрезаемого металла10
Угол наклона подвижного ножа, 2°10'
Максимальное усилие реза, кН900
Расстояние от верхней кромки нижнего ножа до уровня пола, мм 800
Мощность электродвигателя, кВт30
Длина4750
Ширина2350
Высота2300
Масса, кг20380
Давление воздуха в сети, МПа0,45

УСТРОЙСТВО И РАБОТА НОЖНИЦ ГИЛЬОТИННЫХ МОДЕЛИ НА3222

Основное назначение ножниц кривошипных гильотинных с наклонным ножом 12х3150 мм модели НА3222 – прямолинейная разрезка металла в листах и полосах с временным сопротивлением вр. не более 50 кг/мм2 при толщине не более 12 мм.

Длина реза за один ход не более 3150 мм.

Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемой заготовки. Составные части  ножниц ножниц кривошипных листовых НА3222

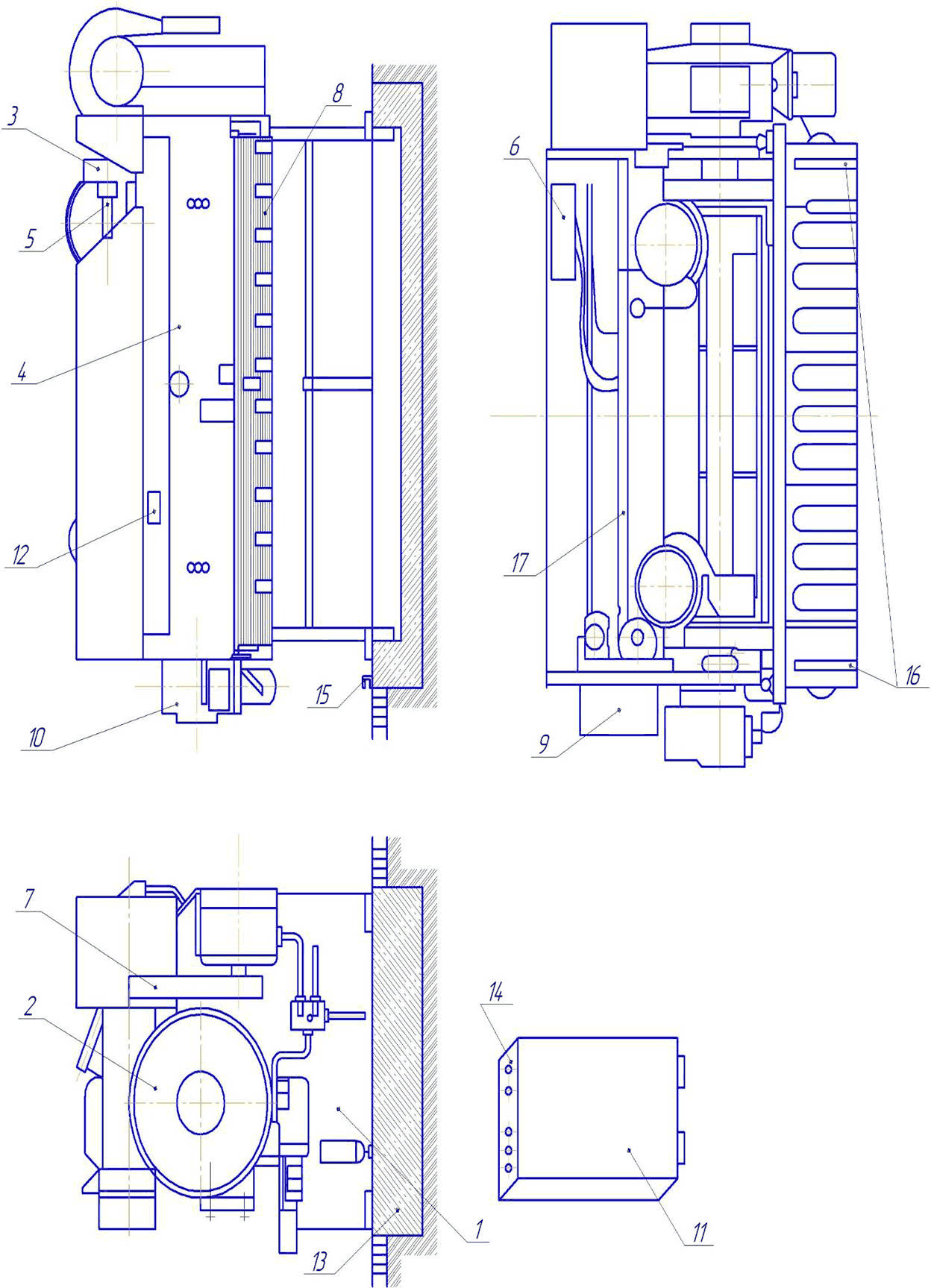

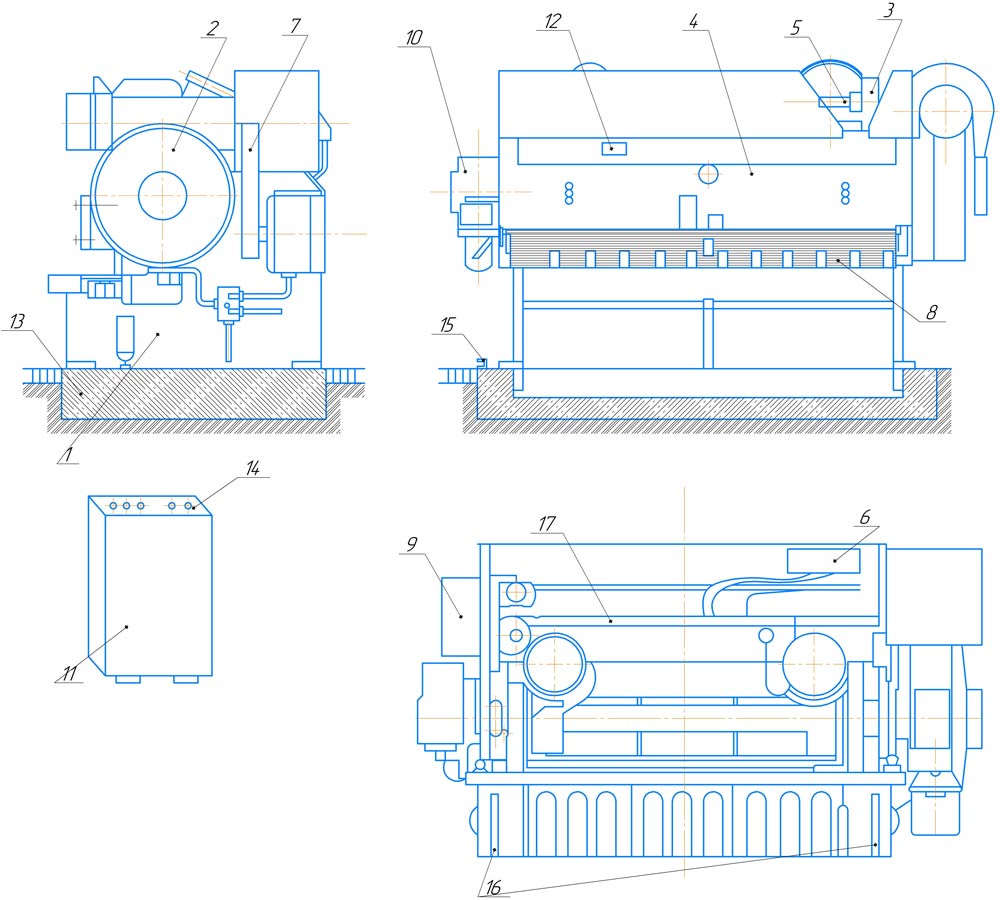

  1. НА3222-11-001 Станина
  2. НА3222-22-001 Редуктор
  3. НА3222-31-001 Балка ножевая
  4. НА3222-32-001 Балка прижимная
  5. НА3222-34-001 Уравновешиватели
  6. НА3222-41-001 Пневмосистема
  7. НА3222-71-001 Ограждение привода
  8. НА3222-72-001 Ограждение зоны реза
  9. НА3222-81-001 Система смазки
  10. НА3222-83-001 Насос гидравлический
  11. НА3222-90-001 Электрооборудование
  12. НА3222-94-001 Освещение
  13. НА3222-15-001 Фундамент
  14. НА3222-91-001 Пульт управления
  15. НА3222-92-001 Педаль электрическая
  16. НА3222-21-001 Упор боковой
  17. НА3222-25-001 Задний упор

Устройство и работа ножниц ножниц гильотинных НА3222

Станина гильотинных ножниц НА3222

 Станина гильотинных ножниц НА3222

Станина гильотинных ножниц НА3222 состоит из двух стальных стоек 1, связанной вверху ресивером 2 и траверсой 3, на траверсу и выступы стоек опирается стол 4, к которому специальными винтами 5 крепится комплект ножей 6 в количестве трех штук.

Продольное смещение ножей при резке исключается специальными упорами 7.

Для замеров обрезаемого листа поверхность стола оснащена линейками 8 и 9.

Редуктор червячный ножниц гильотинных НА3222

Редуктор червячный ножниц гильотинных НА3222

В литом корпусе ножниц НА3222

, закрепленном на правой стойке станины, расположен червячный редуктор для вращения коленчатого вала ножниц, с которым при помощи шпонок скреплено червячное колесо 1 редуктора.

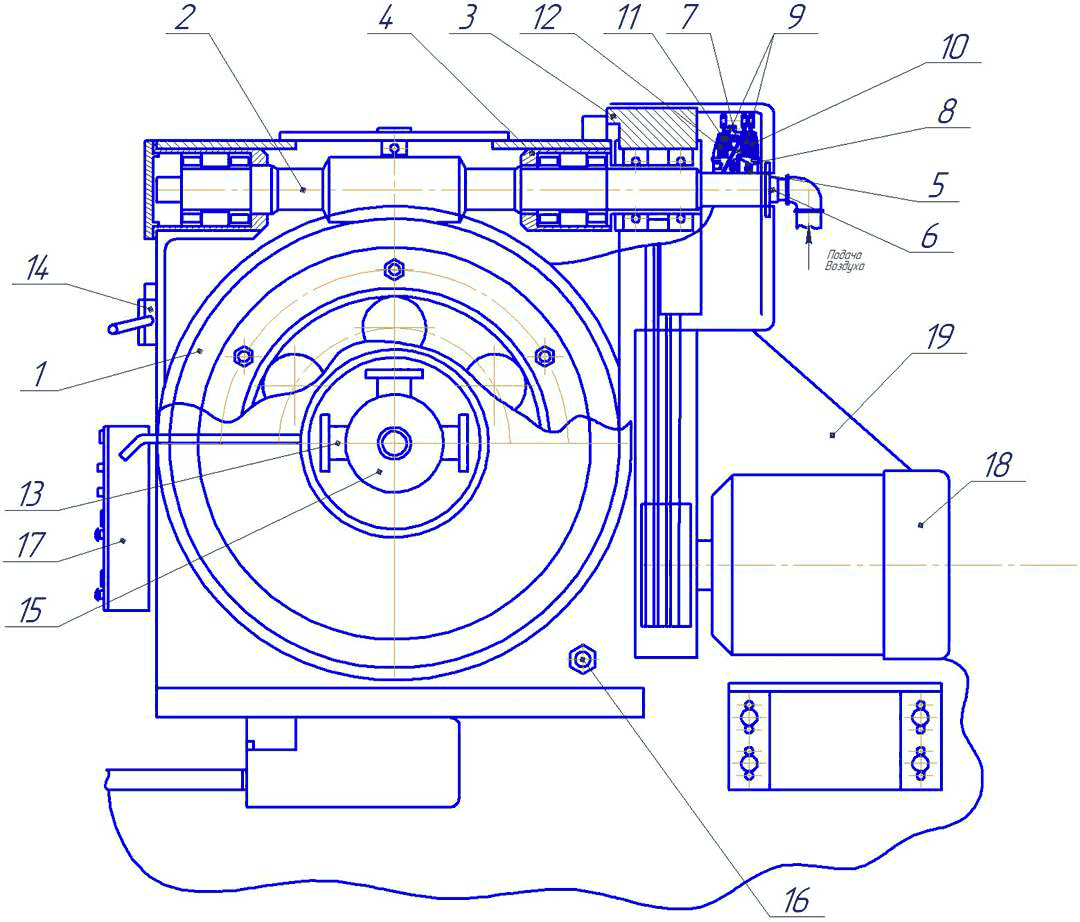

С колесом 1 закрепляется вал-червяк 2, смонтирован в корпусе на подшипниках, воспринимающих осевые и радиальные нагрузки вала 2. На правом конце вала на подшипниках установленных на неподвижной цапфе 4, смонтирован маховик 3 с фрикционной муфтой-тормозом, ступица 5 которой соединена шлицами с валом 2.

Муфта-тормоз включается следующим образом: сжатый воздух через воздухоподводящую головку 6, отверстия вала 2 поступает в пневмокамеру. Воздух перемещает цилиндр 7 и смыкает трущиеся поверхности ведущих 9 и промежуточного 10 дисков, преодолевая сопротивление пружины 8. Ведущие диски, связанные с маховиком через пальцы, вращаются и передают вращательное движение на вал 2. Одновременно цилиндр 7 размыкает трущиеся поверхности тормозного диска 11, который неподвижно соединен с неподвижным фланцем 12, происходит растормаживание вала 2.

Для подачи электрических сигналов на отключение и включение муфты-тормоза на крышке редуктора смонтирован бесконтактный датчик 13, действующий от подвижных дисков 15 с вырезами, связанных с коленчатым валом.

Для регистрации уровня смазки в редукторе имеется маслоуказатель 16. Пульт управления 17 крепится для удобства пользования к корпусу.

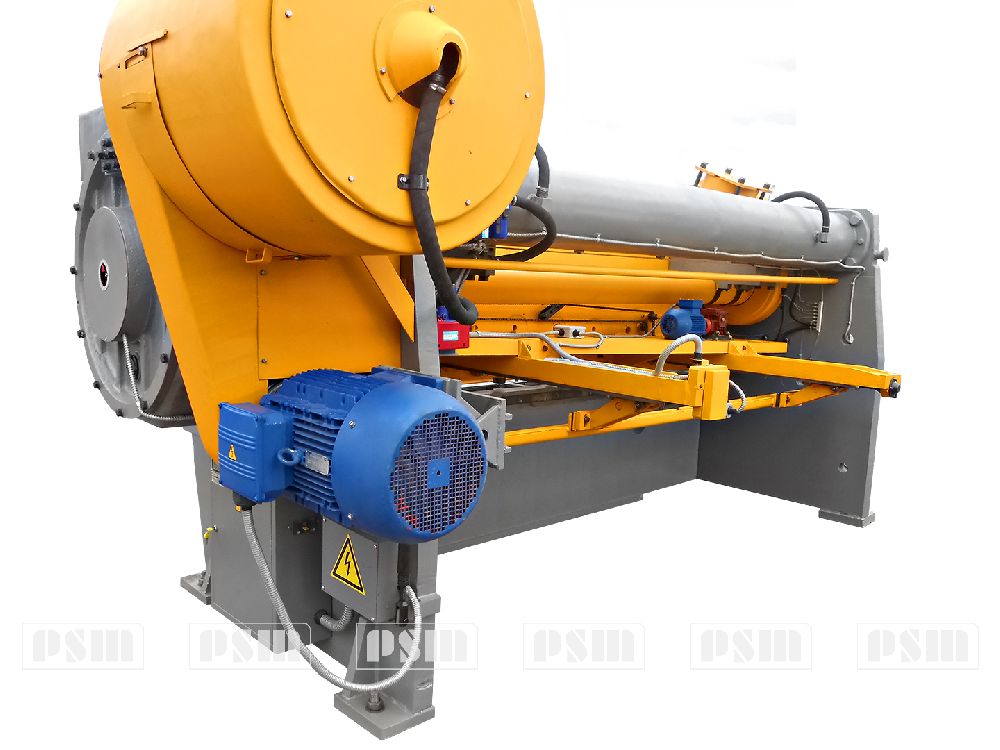

Вращение маховика воспринимается клиновыми ремнями от электродвигателя 18, закрепленного на кронштейне 19, который регулируется по вертикали с помощью болтов 14, после их ослабления для необходимого натяжения ремней.

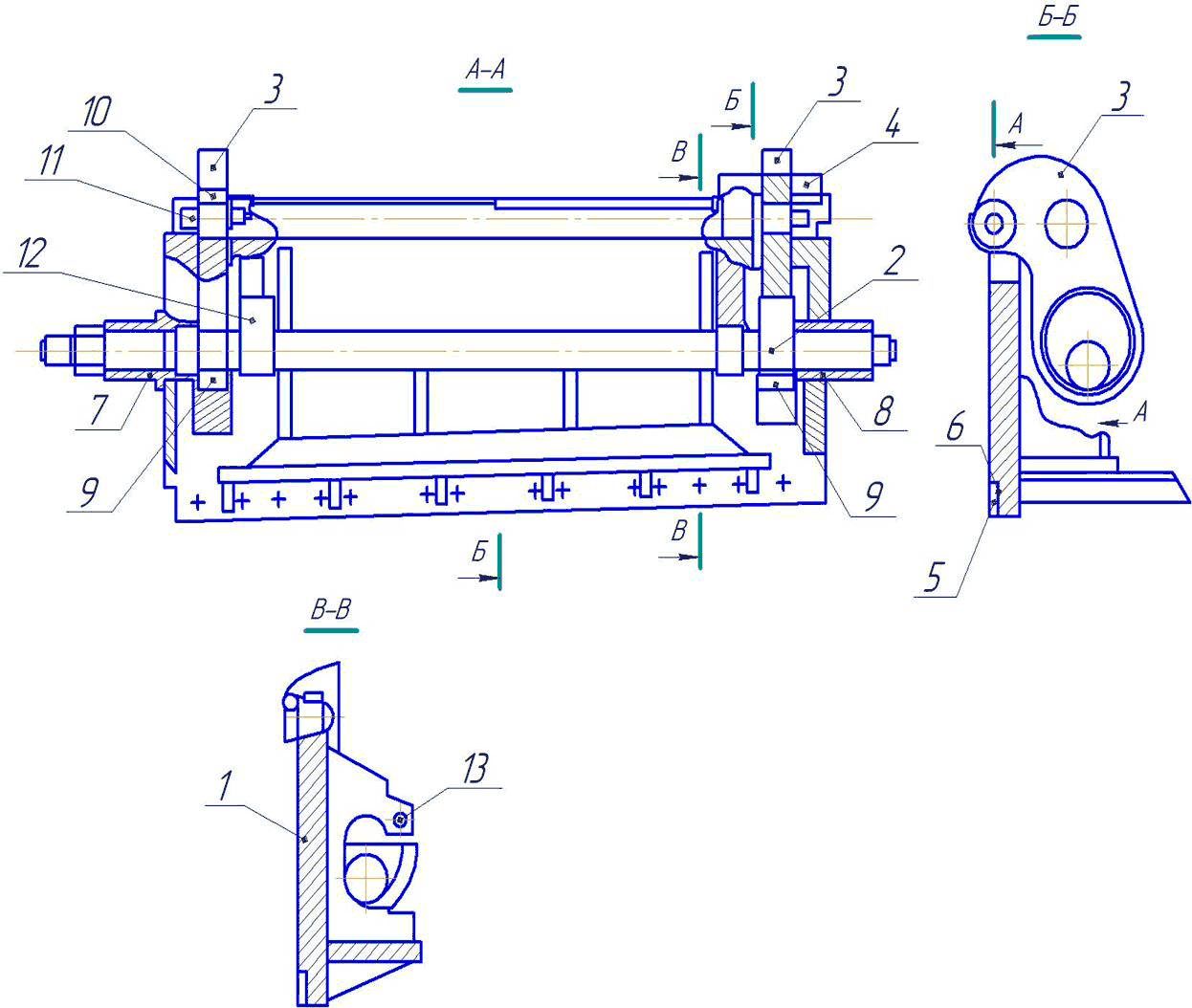

Балка ножевая ножниц гильотинных НА3222

 Балка ножевая ножниц гильотинных НА3222

Представляет собой сварную жесткую конструкцию ползуна 1 с коленчатым валом 2, шатунами 3.

К нижней кромке ползуна специальными винтами крепится комплект ножей 5 в количестве трех штук, одинаковых с неподвижными ножами на станине. Для предотвращения выработки в детали ползуна от усилий резания ножи опираются на прокладки 6. Прокладки заменяются для компенсации размера ножей при переточках.

Коленчатый вал 2, смонтированный в подшипниках скольжения 7 и 8, заключенных в буксы, закрепленные на стойках станины, связан с ползуном 1 шатунами 3, в которых заключены подшипники скольжения 9, охватывающие эксцентрики коленчатого вала и подшипники 10, охватывающие оси 11. Оси 11 посредством корпусов прочно соединяются с ползуном 1.

Для присоединения уравновешивателей в кронштейнах ползуна 1 имеются отверстия с подшипниками скольжения 13. Коленчатый вал имеет дополнительные опоры 12, в виде полуподшипников скольжения на кронштейнах станины, что уменьшает изгиб вала от усилий резания.

Направление движения ножевой балки относительно вертикали неподвижных ножей составляет 2°10’, что позволяет применять ножи со взаимно перпендикулярными плоскостями заточки.

Балка прижимная гильотинных ножниц НА3222

Балка прижимная гильотинных ножниц НА3222

Балка прижимная ножниц кривошипных листовых НА3222 представляет собой стальную траверсу 1, закрепленную на передних выступах стоек станины и имеющие специальные вырезы для закрепления передних концов кронштейнов станины с дополнительными опорами коленчатого вала.

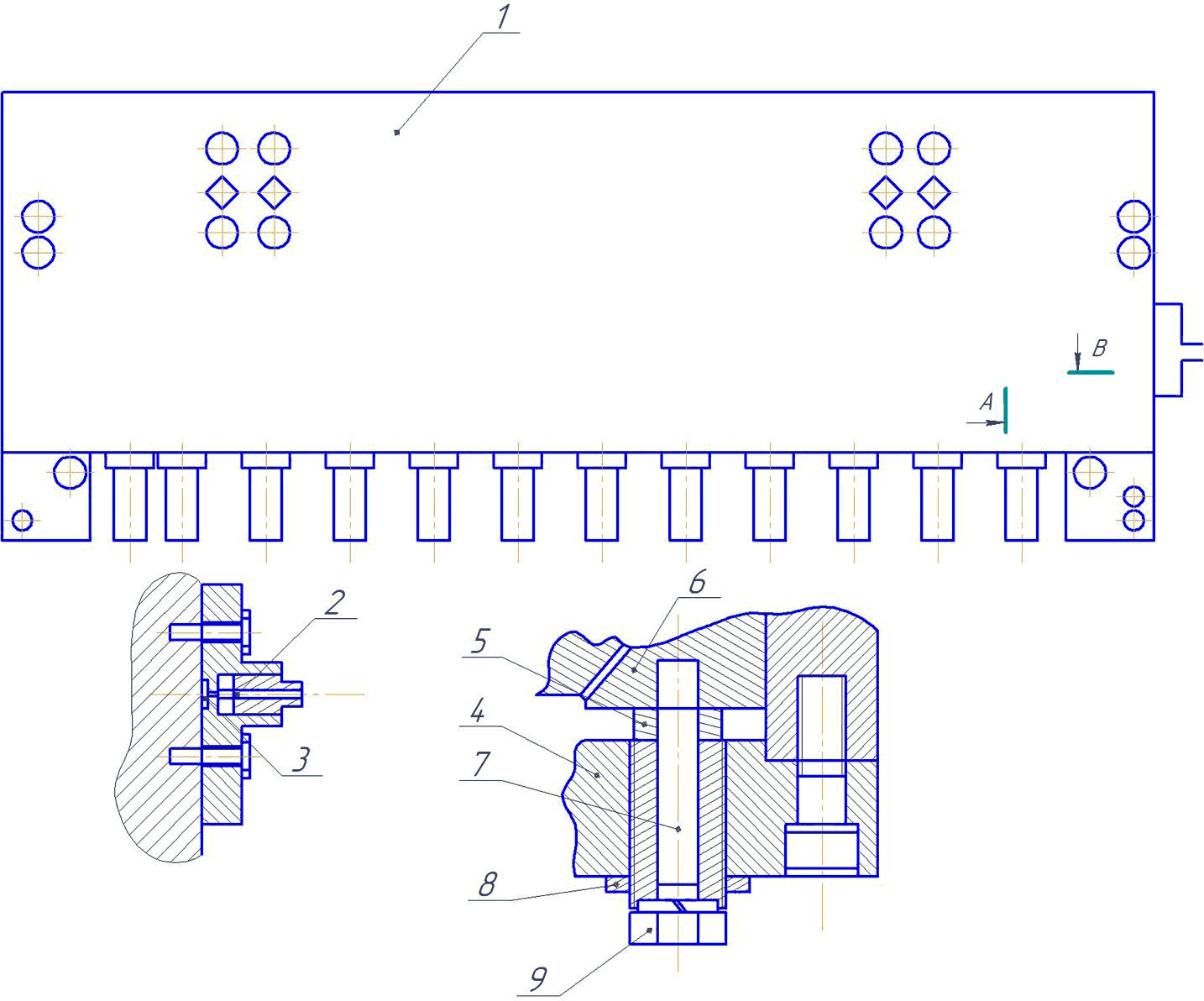

На балке внизу закреплены 12 прижимов, удерживающие от смещения при резе разрезаемый лист. Каждый прижим состоит из поршней с нажимным штоком, уплотняющегося резиновыми манжетами, возвратной пружины, заключенных в корпусе со сменой втулкой и соединяется с продольным каналом отверстиями, уплотняемыми резиновыми и стальным кольцами.

Масло под давлением к прижимам подводится по каналу.

Справа к прижимной балки крепится корпус с краном 2 для выпуска воздуха из гидросистемы при холостых ходах ножниц. Уплотнение стыка корпуса достигается резиновым кольцом 3. Два крайних левых прижима сближены на случай резки узких полос. Для регулировки зазоров в направляющих ползуна служат 4 резьбовых втулки 4 с упорными сферическими вставками 5, которыми достигается перемещение направляющих клиньев 6. Зажим отрегулированных клиньев достигается шпильками 7 и гайками 8 и 9.

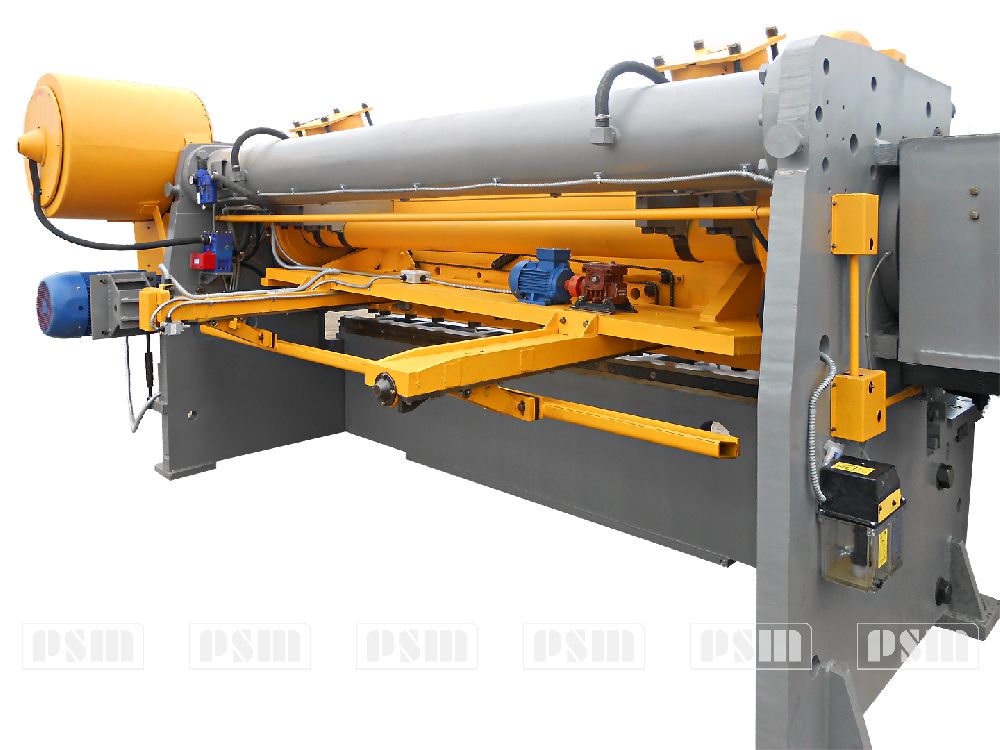

Задний упор ножниц НА3222

Задний упор крепится к ножевой балке снизу и состоит из:

  • 2-х швеллеров с винтами внутри,
  • электродвигателя

Величина перемещения заднего упора ножниц НА3222 1000мм.

Управление производится с пульта.

Задний упор работает с погрешностью 3мм.

Уравновешиватели гильотинных ножниц НА3222

Служат для облегчения работы привода ножевой балки за счет ее уравновешивания. Представляют собой два пневматических цилиндра, усилие которых преодолевает вес ножевой балки ножниц НА3222 и обеспечивает постоянное ее прилегание к направляющим станины для большей точности резки. Подъемные полости цилиндров постоянно соединены с ресивером, наполненным сжатым воздухом под определенным давлением. В цилиндрах располагаются поршни. Нижние вилки тяг шарнирно соединены с кронштейнами ножевой балки с помощью осей. Поршни и штоки цилиндров уплотняются манжетами.

Уравновешиватели гильотинных ножниц НА3222

Ограждение привода и ограждение зоны реза ножниц НА3222

Ограждение привода

Представляет металлический кожух, закрывающий движущиеся части привода и имеющий вырезы для доступа к точкам смазки и маховику на случай его ручного проворота.

Ограждение зоны реза

Представляет собой металлическую решетку, закрывающую опасную зону ножниц. Жестко закреплена к ножевой балке.

Механизм регулировки зазора между ножами ножниц НА3222

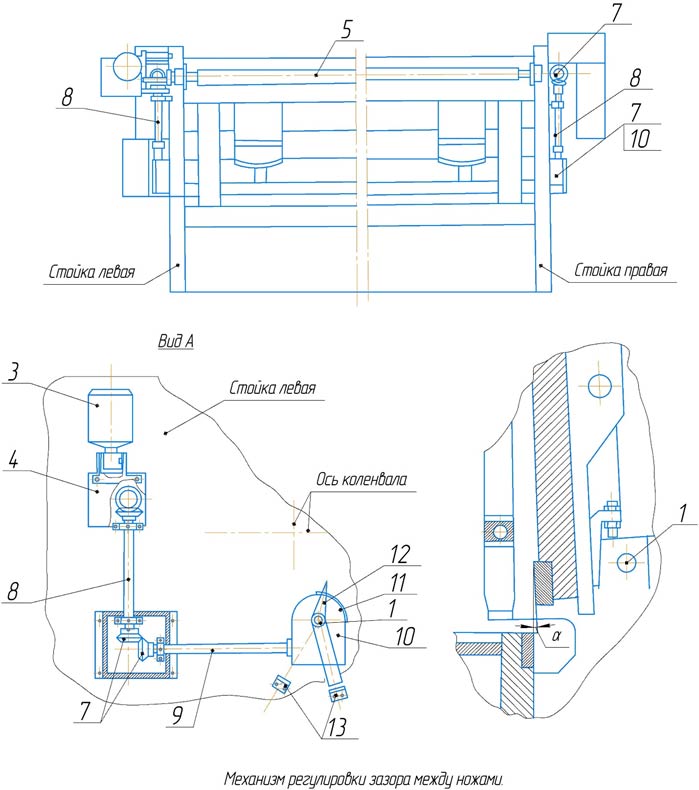

Регулировка зазора между ножами осуществляется за счет изменения угла наклона направляющей ножевой балки эксцентриками 1, установленными на левой и правой стойках станины. При включении привода 3 через редуктор 4 передается вращение поперечному валу 5, который проходит через левую и правую стойку станины. От вала 5 через коническую пару 7, горизонтальный вал 9, червячный редуктор 10 происходит одновременный поворот эксцентриков 1, изменяющих тем самым угол наклона ножевой балки. Показания зазора дает лимб с указателем 12, установленный на редукторе левой стойки станины. Указатель закреплен непосредственно на оси эксцентрика и находится в контакте с конечными выключателями 13.

Механизм регулировки зазора между ножами ножниц НА3222

Гидросистема ножниц гильотинных НА3222

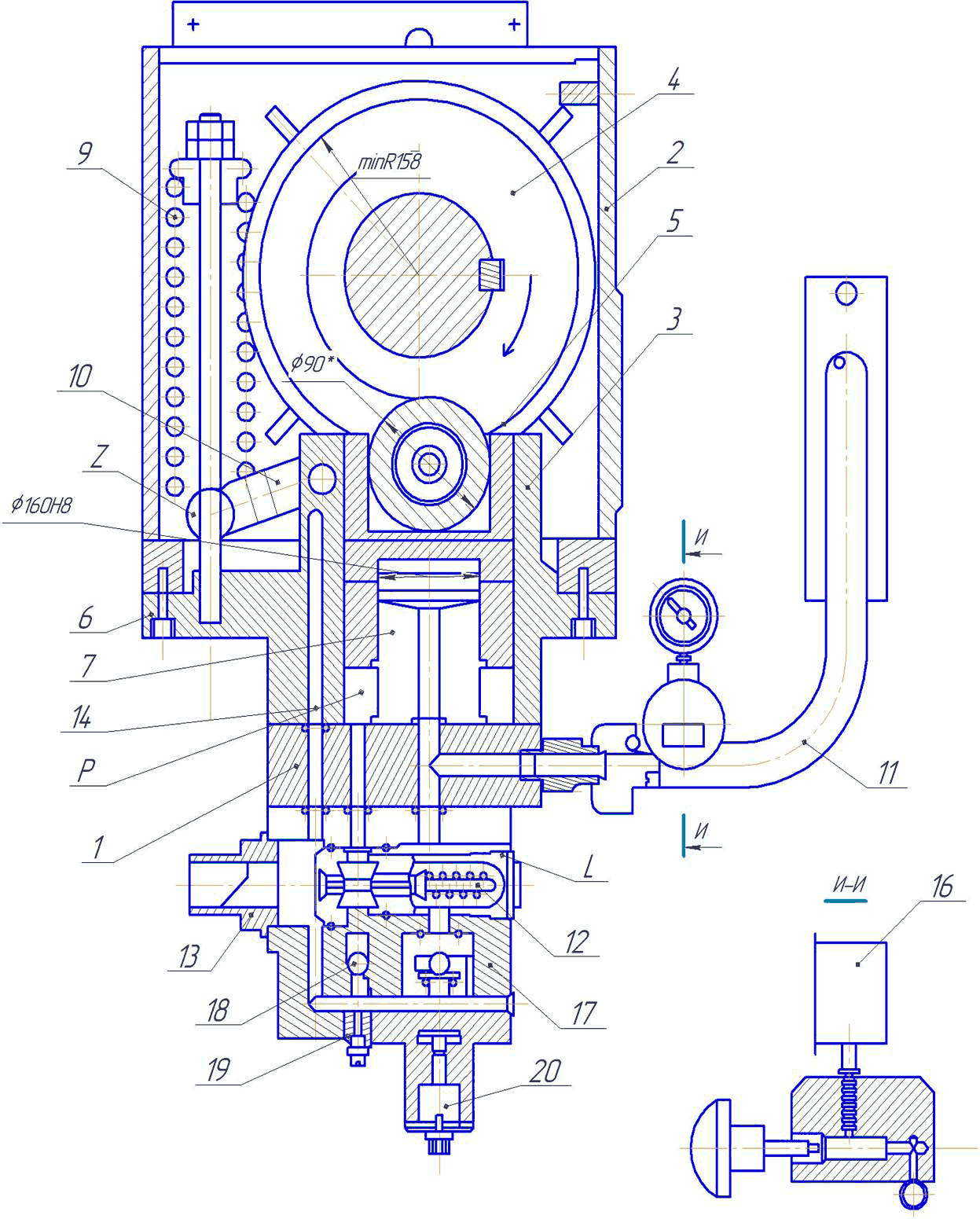

Насос гидравлический ножниц кривошипных листовых НА3222

Назначение насоса – обеспечение работы прижимов листа путем создания давления в системе за каждый цикл реза.

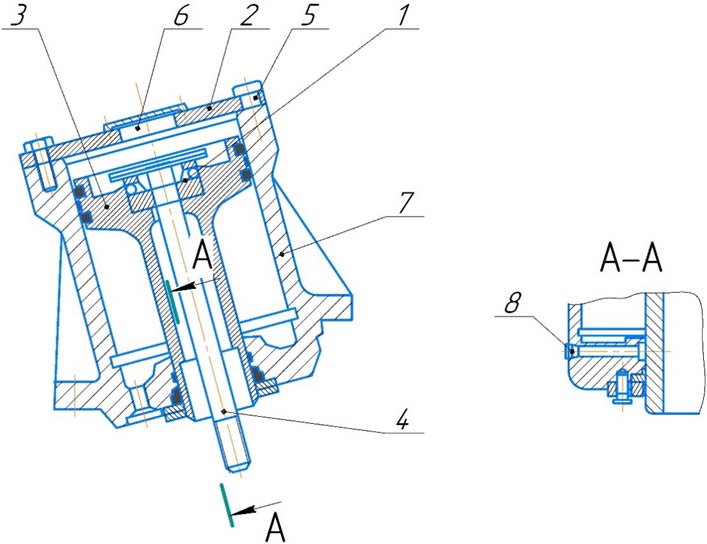

В сборном корпусе, включающем коллектор 1, бак 2 и цилиндр 3 располагается поршневая группа, состоящая из двух поршней 6 и 7, приводимая в действие кулаком 4, жестко закрепленным на эксцентриковом валу ножниц НА3222. Поршень 6 с цилиндром 3 образует полость Р – низкого давления, а поршень 7 с поршнем 6 – полость высокого давления.

Пружина 9 через рычаг 10 поджимает поршень 6 к профилированному кулаку 4, полости Pи каналом 11 соединены с магистралью прижимов.

При повороте эксцентрикового вала ножниц кулак 4 через ролик 5 перемещает поршень 6, сжимая при этом пружину 9 рычагом 10.

Масло из полости Q, а также из полости через открытую полость золотника 12 поступает в магистральный канал 11 и далее в полости прижимов, заставляя перемещаться штоки прижимов. Золотник 12 открыт, пока прижимы не коснутся листа. Затем давление в гидросистеме резко нарастает и вызывает закрытие золотника, который, преодолевая усилие пружины 13, перекрывает выход масла в магистральный канал. Одновременно закрытие золотника обеспечивает сообщение полости Р каналом 14 со сливом в полость Z. Момент закрытия золотника 12, а следовательно, величина давления в полость Р, отрегулирован на заводе-изготовителе. Рабочее давление в системе контролируется манометром 16 и ограничивается предохранительным клапаном 17 (шарикового типа). Регулировка рабочего давления в зависимости от толщины разрезаемого листа осуществляется винтом 20.

После резки кулак 4 отпускает поршень 6, который пружиной 9 возвращает в исходное положение – давление в системе падает. Под поршни поступает масло, подаваемое прижимами от возвратных пружин и из бака через обратный клапан.

Заполнение гидросистемы маслом производится на холостых ходах ножниц при открытом клапане 18, для чего винт 19 ввернуть в корпус клапана. При этом наблюдать за вытеканием масла из полостей прижимов в бак насоса. При отсутствии в вытекающем масле пузырей и пены в течение 10-15 ходом ползуна ножницы остановить, винт 19 отвернуть, освободив шарик клапана. Гидросистема заполнена.

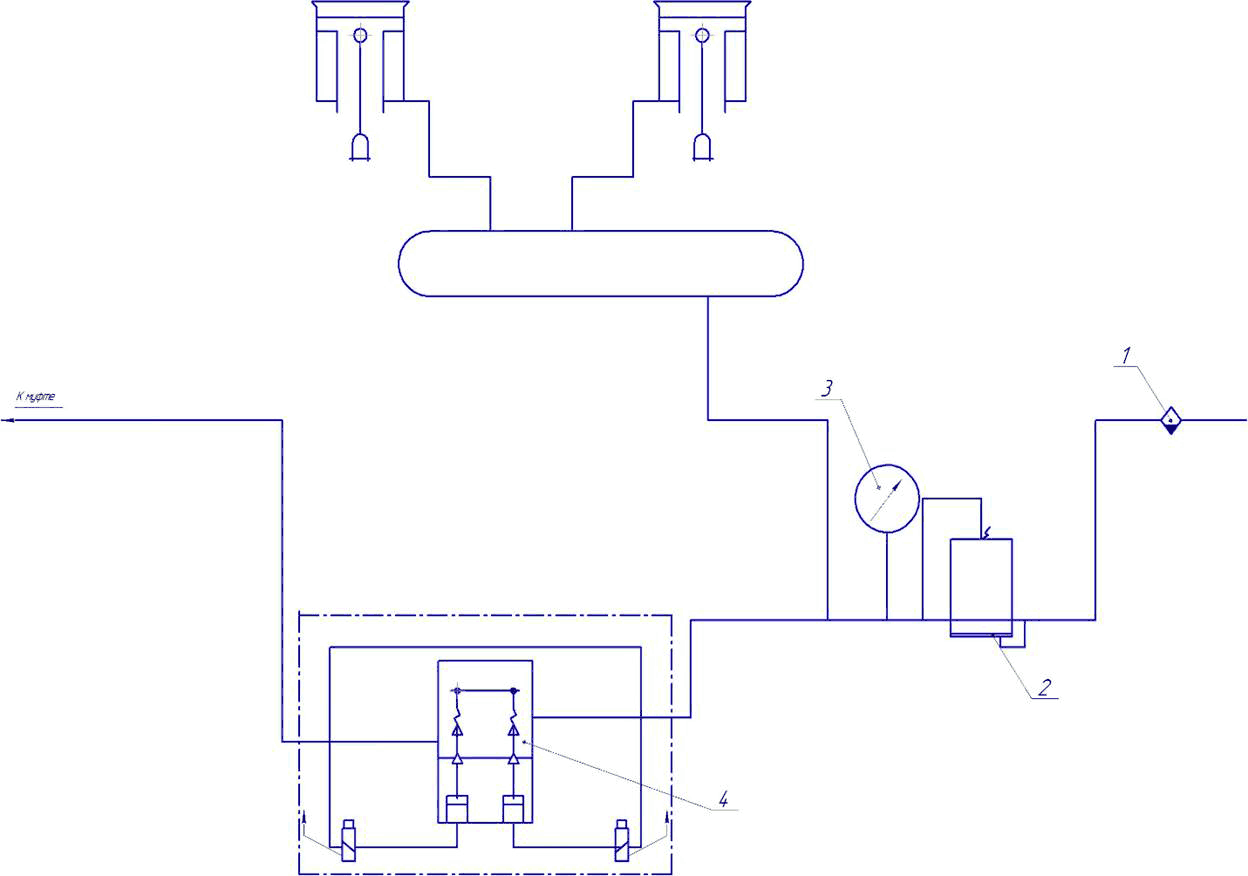

Пневмосистема ножниц гильотинных НА3222

Пневмосистема ножниц гильотинных НА3222

Сжатый воздух пневмосети подводится к пневмосистеме машины, осушается влагоотделителем 1. Давление в муфте регистрируется манометром 3.

Регулятором давления 2 настраивается давление в муфте и тормозе. Подача воздуха к муфте совершается сдвоенным воздухораспределителем 4, имеющим преимущества в исключении повторных ходов ножевой балки в случае отказа одной из двух клапанных групп.

В таблице 3 указан перечень покупного пневмооборудования к системе.

Перечень пневмооборудования ножниц НА3222 , приобретаемого за отдельную плату

  1. Блок кондиционирования БК 16-1 УХЛ4
  2. Блок кондиционирования БК 16-1 УХЛ4
  3. Манометр
  4. Сдвоенный воздухораспределитель для управления муфтой и тормозом 3МП25.11П

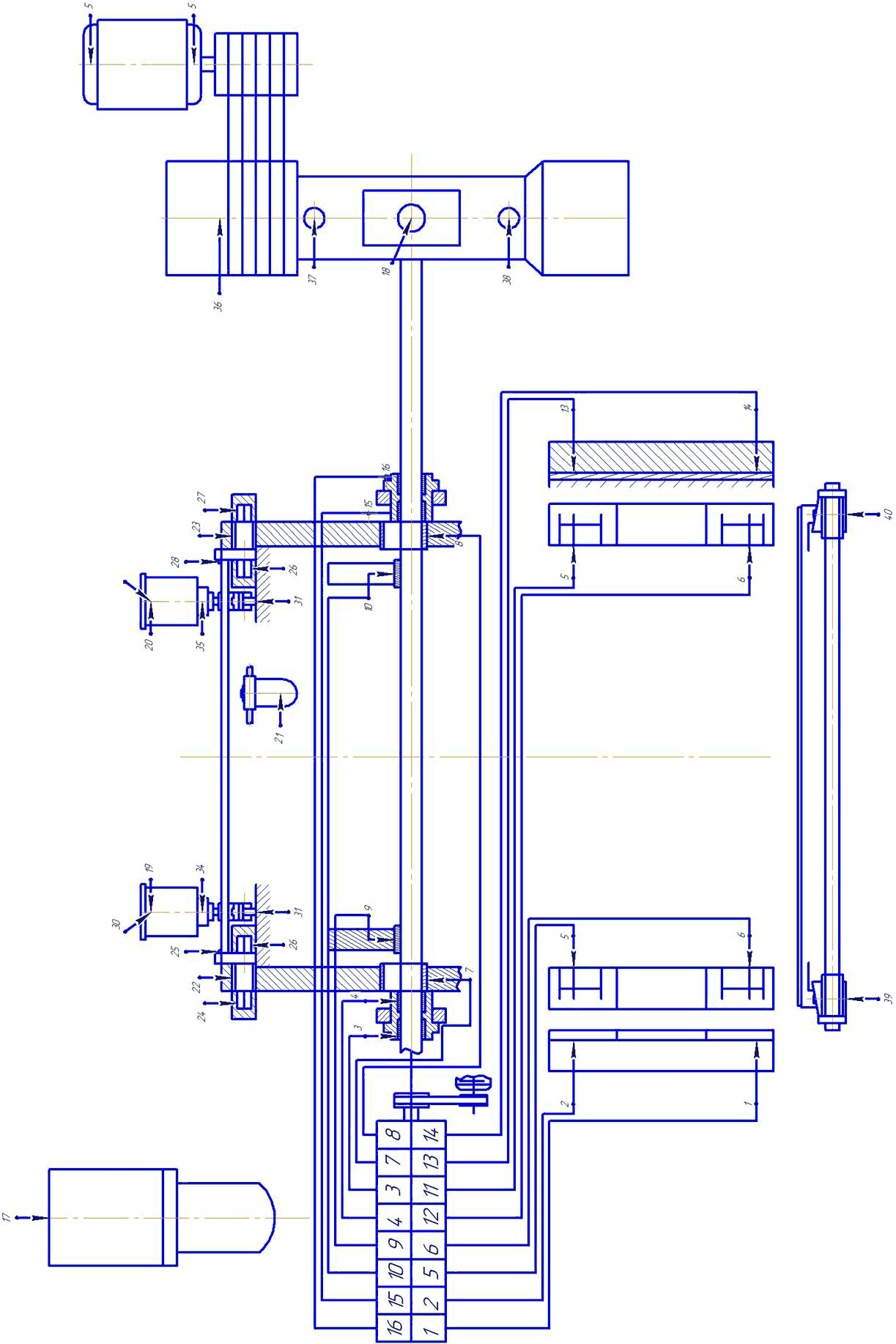

Система смазки ножниц НА3222

На ножниц кривошипных листовых НА3222 ножницах использованы три вида смазки:

  1. жидкая централизованная действующая от маслостанции объемом 3 л, резервуар заполнять по мере расхода (индустриальное 30 ГОСТ 20799-88);
  2. жидкая с использованием масляной ванны (индустриальное 30 ГОСТ 20799-88);
  3. густая периодическая с помощью ручной закладки, забивки и зарядки шприцом (ЦИАТИМ-203 ГОСТ 8773-73).

Смазка подшипников маховика производится через сверление в теле маховика, оснащенной пресс-масленкой.

Уровень масла в корпусах червячных редукторов замеряется при неработающих ножницах.

При смене масла в корпусах червячных редукторов и в баке гидронасоса в сроки, указанные в таблице 4а, необходимо чистить и промывать полости резервуаров.

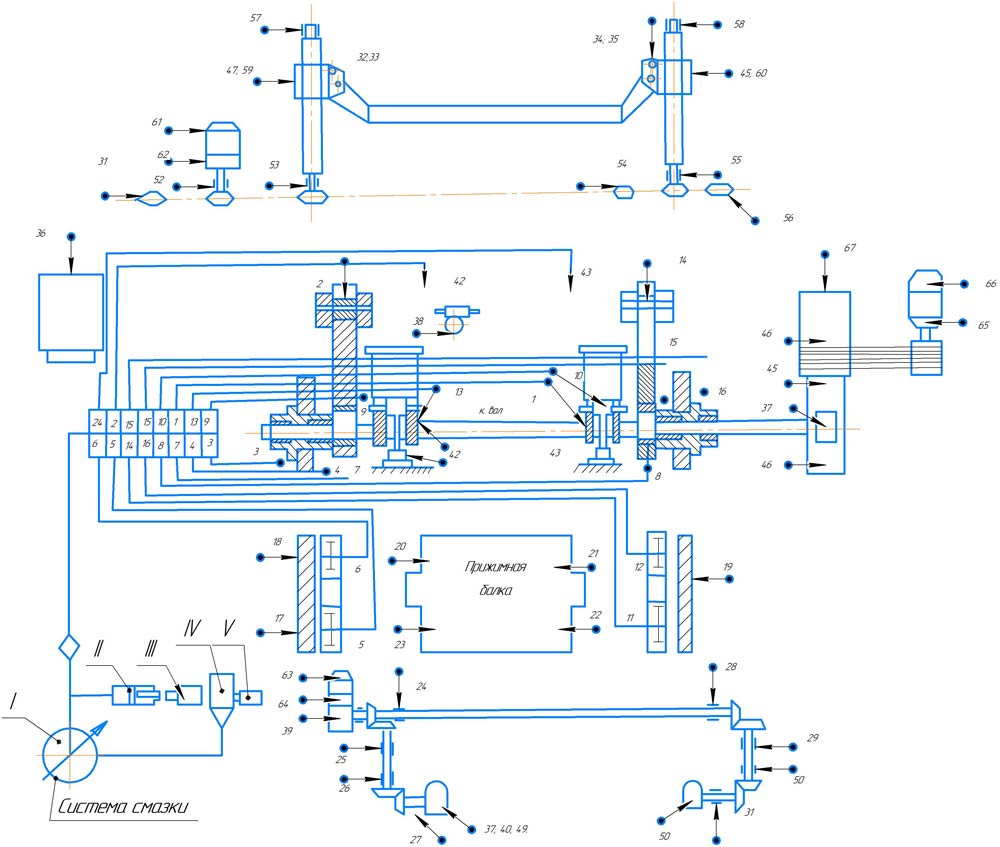

Система смазки ножниц НА3222

Поз. рис.7

Наименование точек смазки

Карта смазки

Режим смазки

1,2

3,4

5,6

7,8

Клин левый

Букса коленвала левая

Направляющая левая

Шейки шатунов

Индустриальное 30

ГОСТ 20799-88

Централизованная

Резервуар заполнять по мере расхода

9,10

11,12

13,14

15,16

Опоры коленвала

Направляющая правая

Клин правый

Букса коленвала правая

Индустриальное 30

ГОСТ 20799-88

Централизованная

резервуар заполнять по мере расхода

17

18

Бак гидронасоса

Корпус редуктора червячного

Индустриальное 30

ГОСТ 20799-88

1 раз в 5-6 месяцев

19,20

21

Поршни уравновешивателей

Маслораспылитель

1 раз в неделю

22,23

Втулки верхние шатунов

ЦИАТИМ-203

ГОСТ 8773-73

1 раз в неделю

24,25,26

27,28,29

Опоры левого шатуна

Опоры правого шатуна

1 раз в 5-6 месяцев

30,31,32

33

34,35

Оси тяг уравновешивателей

Штоки уравновешивателей

1 раз в неделю

36,37,38

Подшипники червячного вала и маховика

Литол-24 ГОСТ 21150-87

1 раз в 3 месяца

39,40

41

Клинья регулировки зазора между ножами

Индустриальное 30

ГОСТ 20799-88

1 раз в месяц

Карта смазки ножниц НА3222

Наименование точек смазки

Смазка

Режим смазки

Бак гидронасоса

Корпус редуктора червячного

Индустриальное 30

ГОСТ 20799-88

1 раз в 5-6 месяцев

Ось шатуна

ЦИАТИМ-203

ГОСТ 8773-73

1 раз в неделю

Маховик

1 раз в неделю

Задний упор

1 раз в неделю

Порядок установки гильотинных ножниц НА3222

Транспортирование гильотинных ножниц НА3222

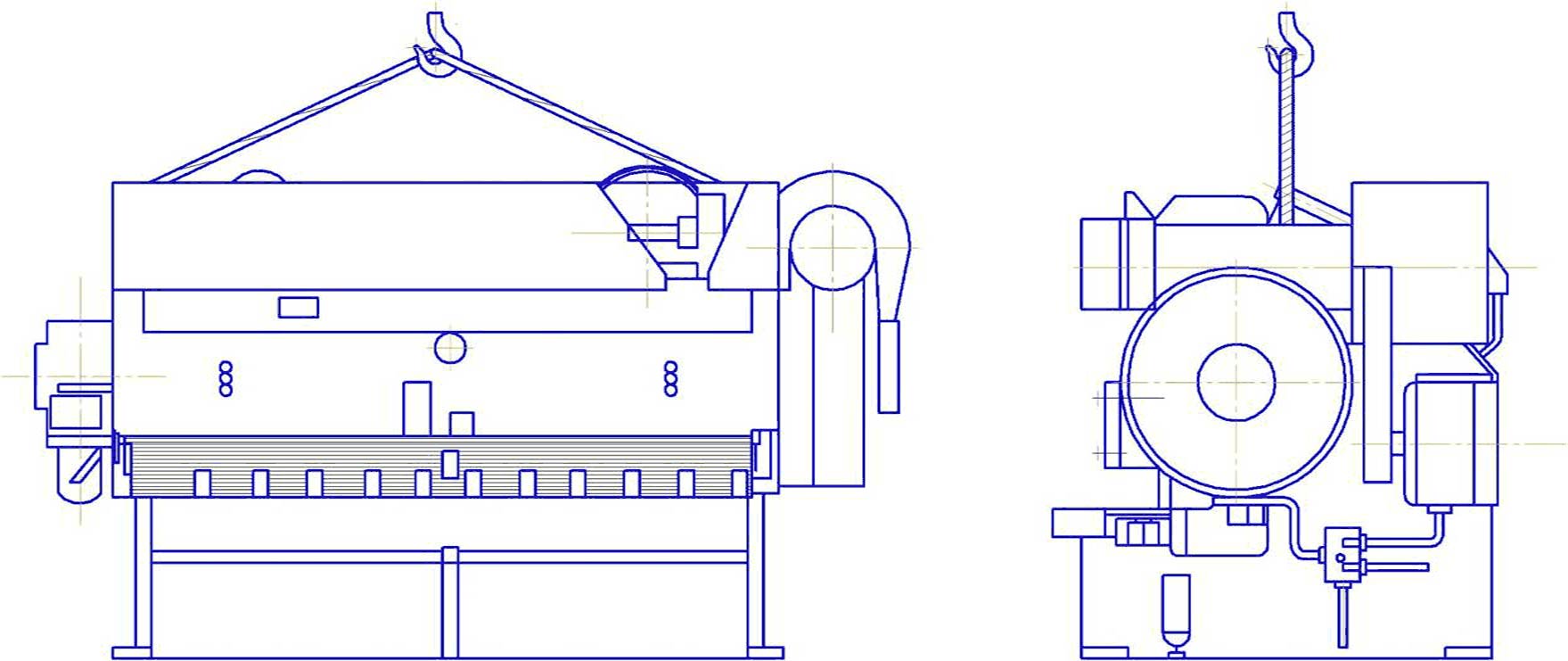

Схема транспортировки гильотинных ножниц НА3222

Для транспортирования распакованных ножниц НА3222 используется канат или цепь, соответствующие паспортному весу машины. Подцепка машины производится за строповочные отверстия, укрепленные на станине. Доставка к месту установки должна производиться без ударов и толчков.

Установка на фундамент ножниц НА3222

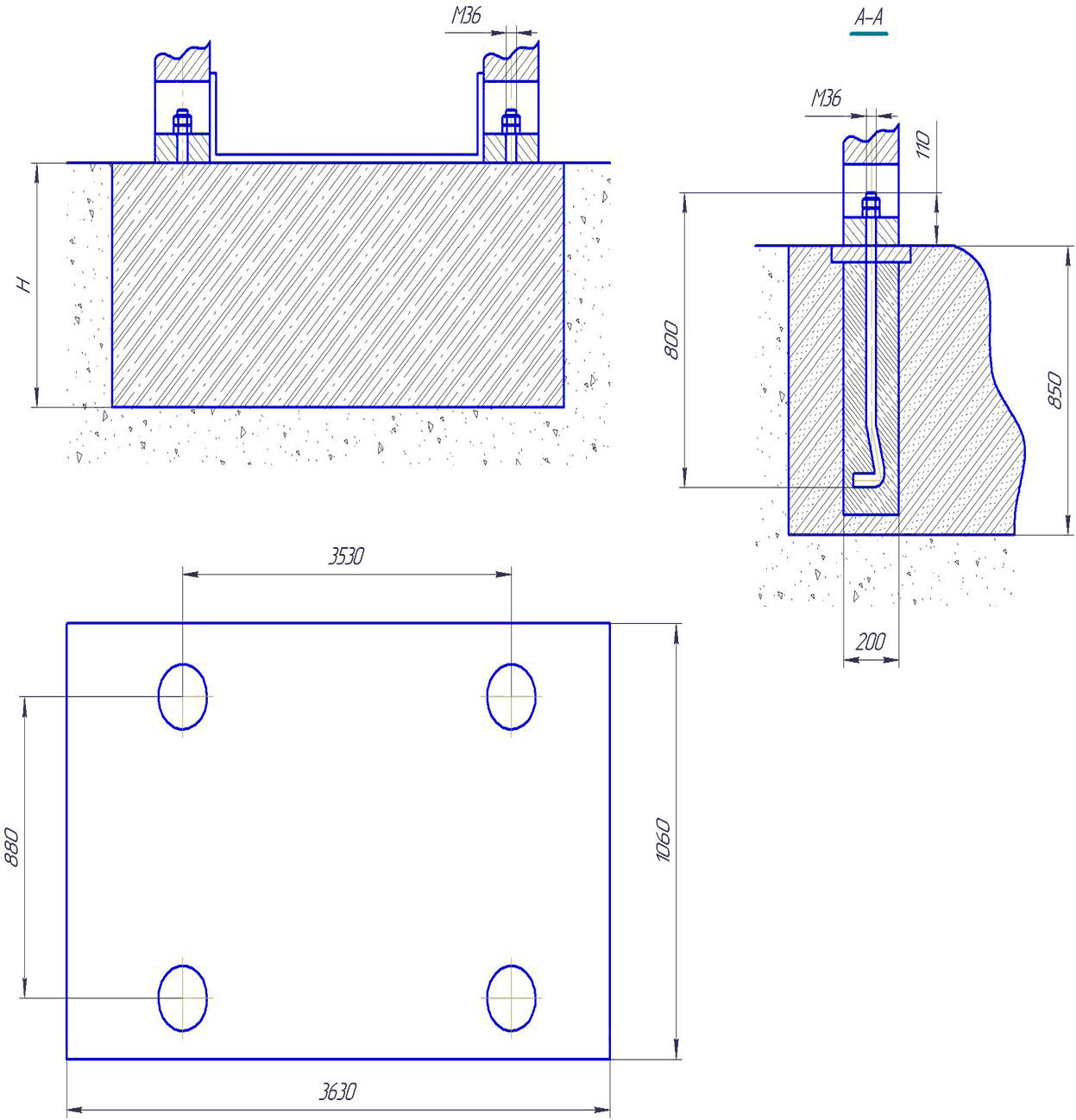

Фундамент гильотинных ножниц НА3222

Порядок работы на ножницах гильотинных НА3222

Подготовка к пуску ножниц НА3222

  • Прежде всего необходимо все смазочные резервуары заправить нужным количеством и сортом смазки.
  • Проверить наличие зазора между ножами и при необходимости отрегулировать в соответствии с таблицей, укрепленной на передней поверхности прижимной балки. Подключить сжатый воздух к ножницам НА3222 и проверить герметичность соединений и узлов пневмосистемы. Давление сжатого воздуха сети должно быть не менее 3,5-4 кгс/см²
  • Кратковременным включением главного электродвигателя проверить направление вращения привода. Включением электродвигателя заднего упора проверить соответствие направлений перемещения упора пусковым кнопкам пульта.

Пуск и наладка ножниц НА3222

  • Установить толчковый режим. Включить главный двигатель и кратковременными нажимами двух пусковых кнопок постепенно совершить полный ход. Если при этом не обнаружится никаких неисправностей, таким же образом совершить 4-5 ходов.
  • Включить режим «Одиночный ход» и совершить до 10 полных ходов ножевой балки, с контролем всех движущихся поверхностей.
  • Включить режим «Непрерывные ходы» и производить обкатку ножниц НА3222 в течение 1-2 часов, во время которой отрегулировать давление воздуха для уравновешивателей, муфты и тормоза и произвести заполнение маслом гидросистемы насоса. Необходим также визуальный контроль системы смазки, т.к. при повышении давления в системе из-за неисправного питателя, а также неправильной настройке индикатора давления, разрывается предохранительная диафрагма насоса и смазка выбрасывается в атмосферу. Давление настройки индикатора давления должно быть меньше, чем давление, при котором разрывается диафрагма.
  • После первых 3-4 минут обкатки машину остановить для проверки состояния всех деталей и узлов доступных внешнему осмотру. Следующий останов и осмотр рекомендуется произвести через 30-40 мин. Замеченные неисправности подлежат немедленному устранению.

Работа на ножницах НА3222

  • Приступить к работе на ножницах НА3222 можно после уверенности в исправной работе всех деталей и узлов машины.
  • Зазор между ножами устанавливается соответственно толщине разрезаемого листа согласно таблице, укрепленной на прижимной балке гильотинных ножниц НА3222.
  • Для защиты от излишнего износа и нагрева масла гидронасоса его давления рекомендуется настраивать соответственно толщине разрезаемых листов.
  • Ножи имеют четыре режущие кромки, которые по мере затупления меняются переустановкой ножей.

Регулировка исполнительных механизмов гильотинных ножниц НА3222

Зазор между ножами

Регулируется после ослабления болтов крепления стола. Поворотом валика за правый или левый четырехгранный хвостовик достигается параллельное перемещение стола с неподвижными ножами при контроле по лимбам, которыми оснащены хвостовики. После регулировки зазора стол надежно закрепить.

Рекомендуемые величины зазоров для листов различной толщины

Толщина разрезаемых листов, мм

1-3

3-5

6-8

10-12

Зазор между ножами при резке стали, мм

0,2

0,3

0,45

0,6

Зазор между ножами при резке алюминия, меди и подобных материалов, мм

0,15

0,2

0,25

0,3

Регулировка положение червячного колеса ножниц НА3222

При работе ножниц интенсивному износу подвергается только часть зубьев червячного колеса, примерно 1/3. Меняя положение колеса относительно коленчатого вала можно включать в работу менее изношенные участки зубьев колеса. Для этого в ступице колеса нарезаны шлицы. Колесо через втулку, имеющую внутренние и наружные шлицы. Колесо через втулку, имеющую внутренние и наружные шлицы, соединяется шлицами втулки с коленчатым валом. Сняв эту втулку, поворотом червяка изменим положение колеса. Затем поставим втулку на место и закрепим ее на ступице колеса.

Регулировка натяжение ремней ножниц НА3222

Регулируется перемещение электродвигателя с кронштейном с помощью регулировочных горизонтальных болтов после ослабления этих болтов, крепящих кронштейн. Величину натяжения ремней можно определить по стреле прогиба каждого ремня, которая должна составлять 15-20 мм от усилия 2-2,5 кг, приложенного к середине натянутой ветви ремня. После регулировки натяжения подмоторного кронштейна регулировочными болтами закрепить.

Регулировка давление сжатого воздуха ножниц НА3222

Сжатый воздух подводится по ветви к полости ресивера 4 для его полости настраивается давление с помощью регулятора встроенного в ветвь. Контроль давления осуществляется с помощью манометра регулятора. Для полостей уравновешивателей, муфты-тормоза настраивается давление в пределах 3,5-4 кгс/см2. Завышение давления для муфты нарушает ее второе предназначение – как предохранителя по крутящему моменту

Регулировка давление в магистралях гидронасоса ножниц НА3222

Регулировка по давлению в гидравлическом насосе производится в двух объектах: давление управления напорных золотников и давление в магистрали прижимов. Напорные золотники должны открываться при давлении в магистрали прижимов, которое превосходит давление их подвода к прижимаемому листу. Сдвоенная система повышает надежность работы защиты. Золотники настроены заводом изготовителем на срабатывание при давлении в магистрали гидроприжимов 10-30 кгс/см2 и дополнительной регулировки не требуется. После ремонта или промывки золотники настраиваются повторно на указанное давление, для чего один из золотников снимается, а подводящие отверстия в панели глушатся специально изготовленной плитой. Оставшийся золотник настраивается с контролем по манометру, после чего на его место крепится снятый золотник и также настраивается. Затем оба золотника ставятся на места и готовы к работе.

Величина давления в магистрали прижимов регулируется величиной натяжения пружины и настроена - заводом изготовителем на 100 кгс/см2.

Однако при резке листов толщиной менее 10мм это давление рекомендуется снижать для облегчения работы насоса, уменьшения износа его деталей и снижения нагрева масла.

Электрооборудование ножниц кривошипных гильотинных НА3222

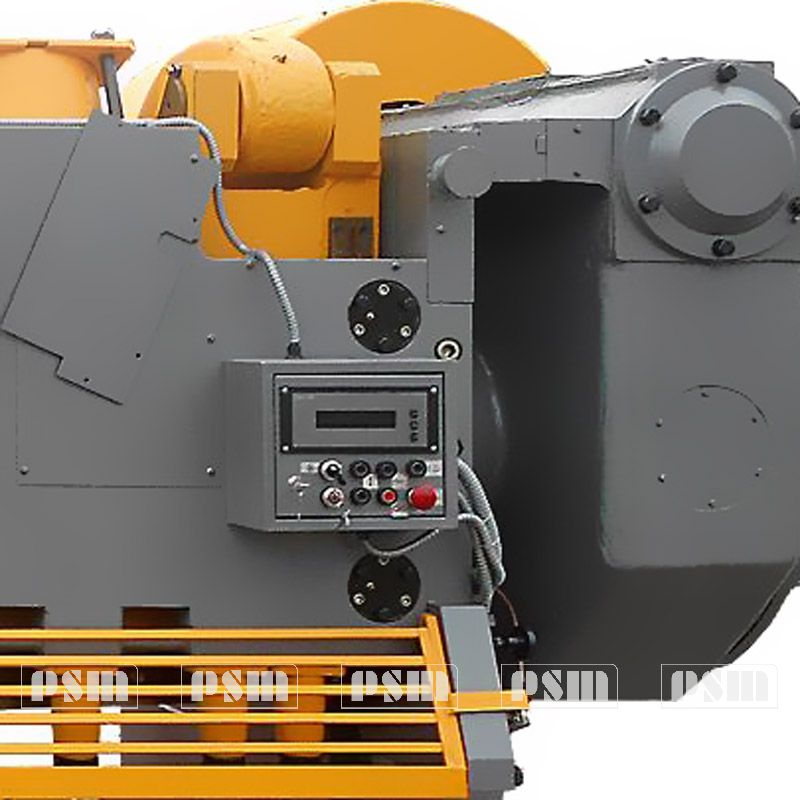

Электроаппаратура расположена в электрическом шкафу. Органы управления, световая сигнализация, расположены на пульте управления. Световая сигнализация и переключатели выбора режима работы расположены на дверце электрошкафа.

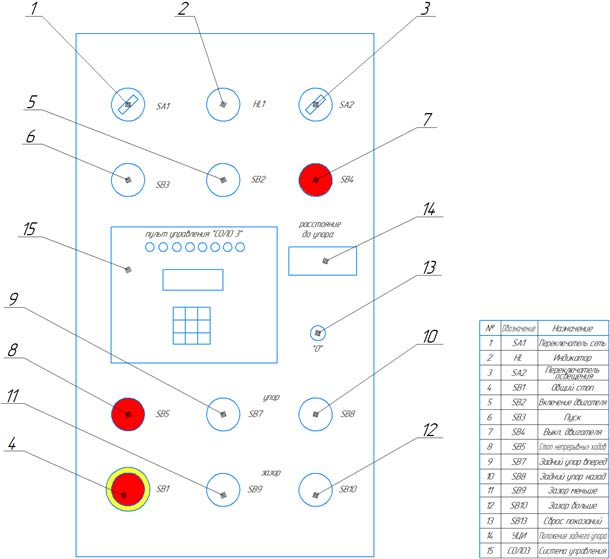

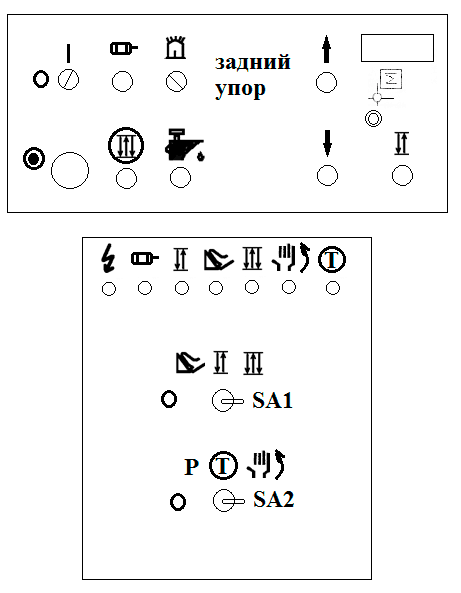

Панель управления ножниц кривошипных гильотинных НА-3222

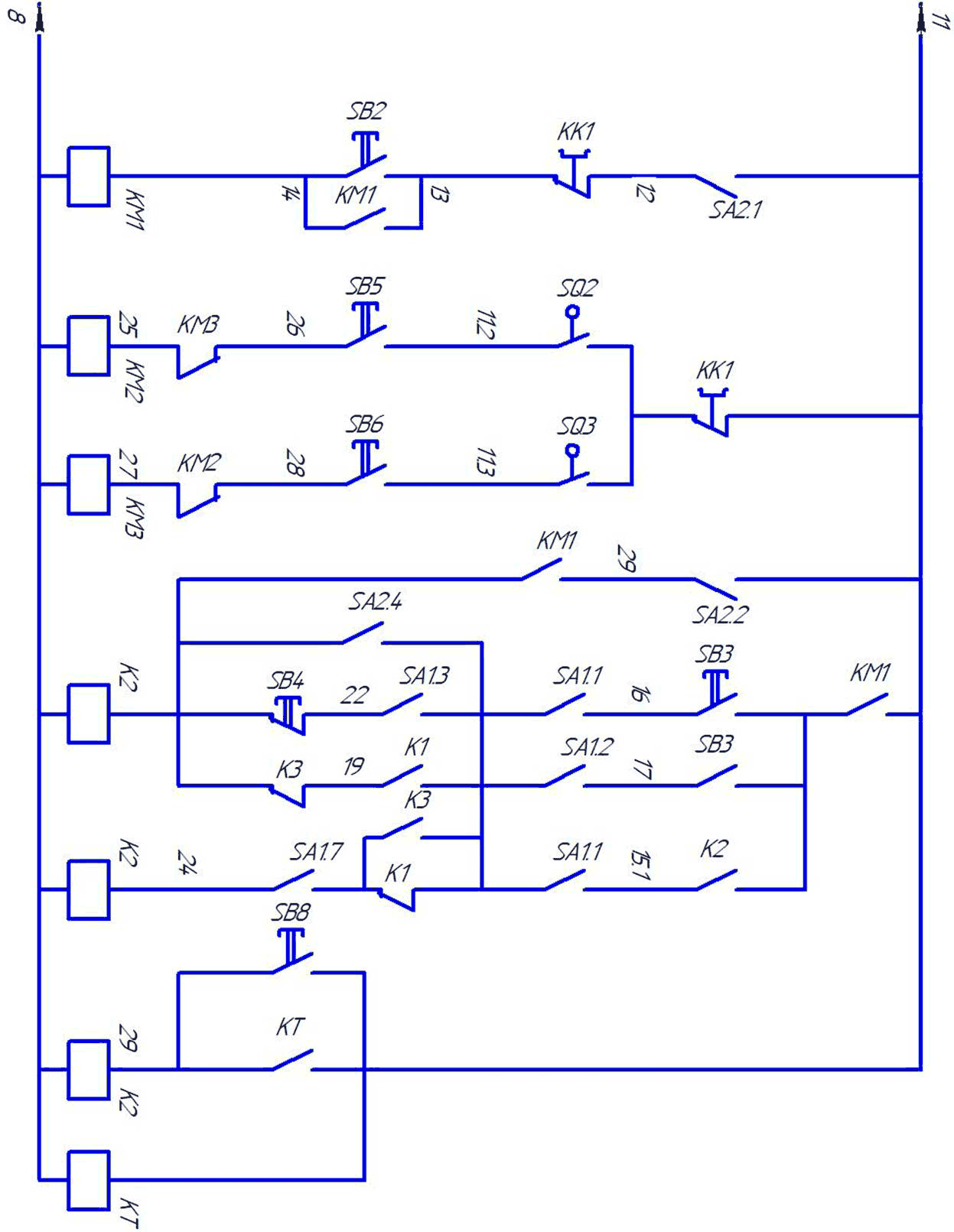

Краткая характеристика электрической схемы

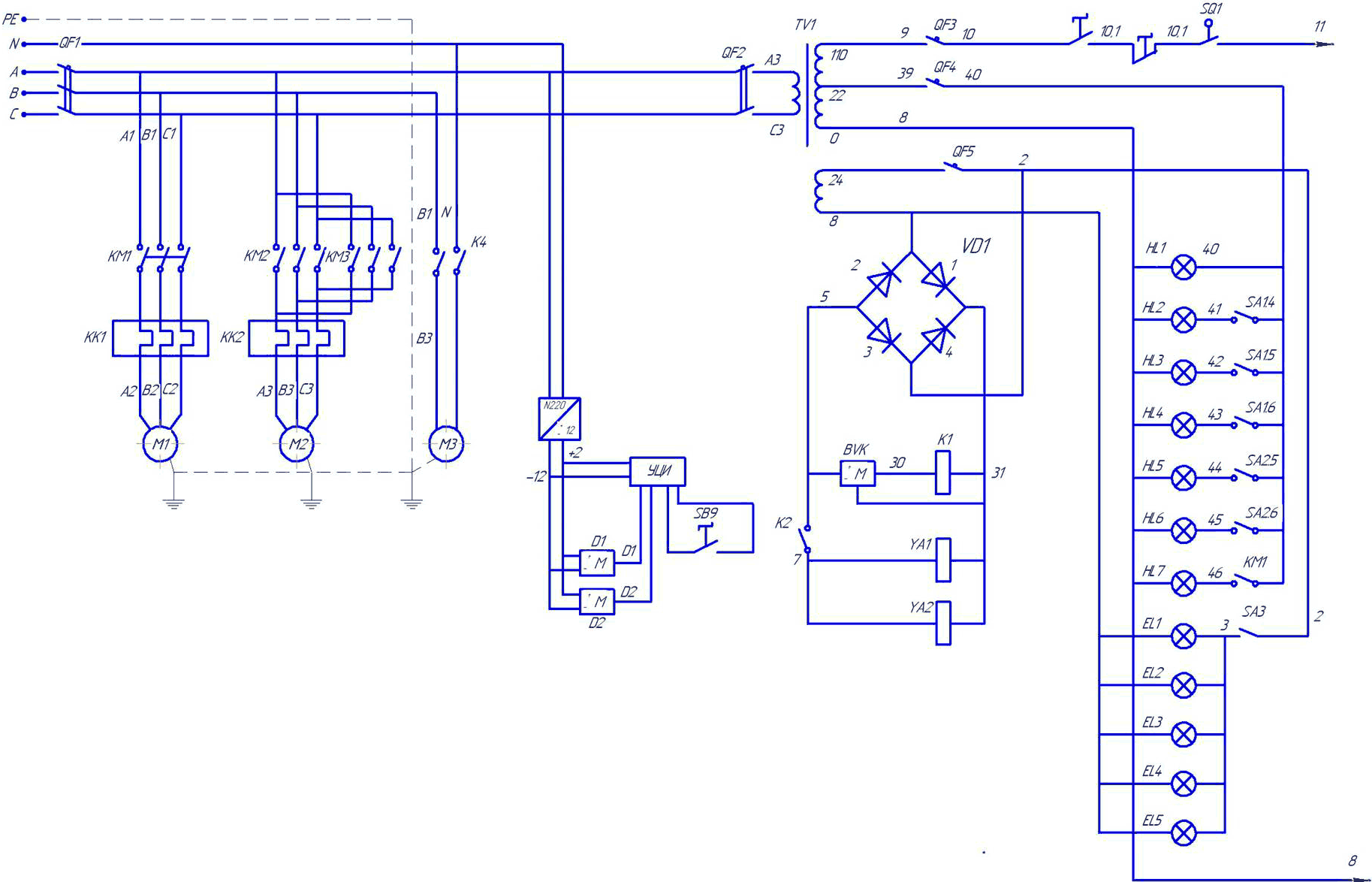

Электрооборудование ножниц выполнено по схеме электрической принципиальной.

В схеме применены следующие напряжения:

  • 380VAC - силовая цепь питания электродвигателей, питание трансформатора;
  • 220VAC -, блоков питания, вытяжки эл.шкафа;
  • 110 VAC- магнитного пускателя КМ1
  • 24VAC – питание магнитных пускателей КМ2, КМ3, КМ4, КМ5;
  • 24VDC- блок управления «СОЛО3», цепей освещения зоны реза, электромагнитов пневмоблока, датчика исходного положения;
  • 12VDC – питание устройства цифрового измерения.

Подключение и отключение ножниц к сети осуществляется вводным автоматическим выключателем на стенке электрошкафа.

Переключение режимов работы осуществляется с панели управления «СОЛО3» (смотри описание «СОЛО3»), расположенной на пульте управления станка

Запуск электродвигателя главного привода

Включить в блоке управления автоматический выключатель QF1 и включается лампа светового сигнала «Сеть», EL1

При нажатии кнопки SB2 включается устройство плавного пуска (далее УПП), и происходит пуск электродвигателя. УПП настроено на плавное нарастание напряжения. По достижении номинального напряжения включает реле, которое подает питание на обводной магнитный пускатель КМ1, при этом может еще происходить разгон маховика непродолжительное время. По достижения равномерного звука работы эл. двигателя и вращения маховика можно приступить к работе. На дисплее УПП отображается значение тока силовой цепи эл. двигателя. Защита от перегрузки осуществляется при помощи УПП.

Отключение электродвигателя М1 можно произвести нажатием на кнопку SB1, SB4 – , расположенные на пульте гильотины и на педали. Так как пуск главного привода является тяжелым, после его останова, следующий пуск рекомендуется делать не раньше, чем через 10 мин.

Одиночный ход

Произвести все операции для запуска главного электродвигателя и запустить его.

Выбрать на пульте «СОЛО3» режим одиночный ход, .Управление от кнопки на панели управления или педали

При этом загорается на пульте «СОЛО» загорается соответствующая индикация.

Пуск реза осуществляется нажатием на кнопку SB3 «ХОД» или SB6«ХОД ПЕДАЛЬЮ», в зависимости от выбранного режима.

Ножевая балка, совершив ход «Вниз», возвращается в исходное верхнее положение.

При достижении ножевой балкой верхнего исходного положения вырезы в экранной втулки совмещаются с рабочей зоной датчика исходного положения SQ1, который отключает муфту ножниц. При этом ножевая балка останавливается с небольшим опозданием, и датчик SQ4 должен проскочить вырез и остаться во включенном состоянии.

При длительном нажатии на кнопку SB3 «ХОД» и SB6 «ХОД ПЕДАЛЬЮ» повторного хода не последует, для повторного хода необходимо отпустить кнопку/педаль и вновь нажать.

Непрерывные ходы

Произвести все операции для запуска главного электродвигателя и запустить его.

Выбрать на пульте «СОЛО3» режим одиночный ход, .Управление от кнопки SB3, или педали SB6.

При включении на пульте «СОЛО» загорается соответствующая индикация.

От кнопки: нажать кнопку SВ3 «ХОД» на пульте управления. Муфта включается длительно, до тех пор, пока не будет нажата кнопка SB5. Ножевая балка остановится в верхнем крайнем положении

От педали: необходимо нажать клавишу . При нажатии на педаль, ножницы начинают работать непрерывно, до тех пор, пока педаль не будет отжата. Ножевая балка остановится в верхнем крайнем положении.

Наладка (Толчок/Ручной проворот)

На машине могут используются следующие режимы:

  • «Толчок»;
  • «Ручной проворот».

При выборе режима «толчок» на пульте «СОЛО» движение ножевой балки происходит в момент удерживания кнопки SB3. При включении этого режима загорается индикатор на пульте «СОЛО3»

При выборе режима «ручной проворот» включаются электромагниты пневмоблока. Этот режим следует включать при полностью остановленном гл. электродвигателе. При включении этого режима загорается индикатор на пульте «СОЛО3»

Регулировка положения заднего упора

Производится при настройке заднего упора на величину размера отрезаемой заготовки, при работе с задним упором.

Нажатием на кнопку SB7 и SB8 включается двигатель М2, который осуществляет перемещение заднего упора, на пульте оператора отображается значение перемещения заднего упора. Нажав кнопку «0» значение положения заднего упора обнулятся.

Регулировка зазора между ножами

Производится при настройке ножниц на резку материала определенной толщины.

Нажатием на кнопку SB12 и SB13 включается двигатель М3.

Защита

Защита электродвигателей и аппаратов при коротких замыканиях осуществляется автоматическими выключателями.

Защита электродвигателей от перегрузки главного привода –УПП

Защита привода регулировки заднего упора – тепловым реле.

Защита цепей питания трансформатора, блоков питания, двигателя масло-станции и вытяжки электрошкафа осуществляется автоматическими выключатиелями QF3-QF6, QF8.

Размыкаемый контакт конечного выключателя SQ14 отключает главный привод и муфту при открывании ограждения прижимной балки.

При отсутствии давления воздуха в рабочей магистрали отключается цепь управления муфты. В этом случае загорается ошибка на пульте «СОЛО 3» (список всех ошибок в инструкции к «СОЛО 3»).

Назначение электроаппаратов

Обозначение Наименование Назначение
УПП Устройство плавного пуска VT DRIVE FWI-SS3-030 Плавный пуск главного привода для снижения токовых нагрузок на сеть
УЦИ Устройство цифрового измерения ТК037.02.03 Устройство измерения длины отрезаемой заготовки
М1 Главный эл.двигатель Привод рабочих механизмов
М2 Двигатель заднего упора Привод заднего упора
М3 Двигатель регулировки зазора Привод механизма регулировки зазора между ножами
РТ1 Тепловое реле РТН3359 Защита М1 от перегрузок
КМ1 Пускатель
КМИ35012/ 110VAC
Питание гл.двигателя
КМ2, КМ3 Пускатель
КМИ11210/ 24VAC
Включение двигателя привода заднего упора
КМ4, КМ5 Пускатель
КМИ10910/ 24VAC
Включение двигателя механизма регулировки зазора
TV1 Трансформатор ОСМ1-0,1 УЗ01, VA (380/0.22, 24, 110 VAC) Питание цепей управления КМ1-КМ5
БП1БП2 Источник питанияMDR-60-24 24 VDC 6-2.5ABSPS 150Вт 24VDC 2.5 A Питание цепей управления реле пневмораспределителя, индикацией и освещения линии реза
БП3 Источник питанияAPV-8-12 12B 0.67A Питание УЦИ
SA2 Переключатель с ключом АКS-22 Ключ-бирка включения цепей управления
SA1 Переключатель АС22 Включение освещения зоны реза
SВ1 Кнопка-гриб краснаяKME 5611 мФ Общий стоп
SВ2- SB5, SB7- SB10, Кнопка
KME 4511м

SB2-Пуск гл.двигателяSB7,
SB8-управление задним упором
SB3-пуск пневмомуфты (реза)
SB5-стоп непрерывных ходов
SB9, 10 – регулировка зазора

SB6 Педаль Пуск пневмомуфты (реза)
SQ14 ВПК-2112 Концевой выключатель ограждения
SQ17-18 ВПК-2112 Контроль конечных положений заднего упора
SQ1 Датчик индуктивный ВБ2.18М.75.5.1.1.С4 Датчик исходного положения
EL Светодиодная лентаJAZZWAY PLS PRO 2835/120-24V 6000K IP20 Освещение линии реза
HL AD16-22HS Индикатор «Сеть»
СОЛО3 Система управления Управление оборудованием

Характеристика установленных электродвигателей

Наименование параметров Данные
M1 Электродвигатель главного привода
- мощность
- частота вращения

30 кВт
1500 минˉ¹
M2 Электродвигатель механизма регулировки заднего упора
- мощность
- частота вращения

0,75 кВт
910 минˉ¹
М3 Электродвигатель механизма регулировки зазора
- мощность
- частота вращения

0,25 кВт
1380 минˉ¹

ремонт ножниц на3222ф1, руководство по ремонту кривошипных ножниц НА 3222 гидравлические прижимы для на 3222м -ф1 расход воздуха гильятиновые ножницы по металлу на3222. гильотина на 3222 технические характеристики, Н3222 - ножницы гильотинные rfr yfcnhjbnm ghb;bvs гильотинные ножницы ha3222 Гильотина НА3222. Ножницы листовые КТН А3216 (НА3222), гильотина на3222ф1 б/у ножницы кривошипные листовые на3222ф1 цена насос Н3222. НА3222 техномаш, червячное колесо к гильотине н3222 ножницы кривошипные листовые НА3222Ф НА 3222 производство. ножницы листовые н 3222 устройство маховика, ножницы гильотинные 6 метров гильотина н3222 ножевая балка вес ножи на ножницы цена н3222. на3222.ф1, ножницы гильотинные НА3222Ф Ножницы гильотинные НА 3222 Ф1 н3222 а как настроить прижим стаканчиков. ножи на НА3222, гильотина НА3222Ф1-903-00133м ножи НА 3222-11-401для ножниц НА 3222 гильотина НА3222Ф1 паспорт. ножницы НА3222Ф, Видео по ремонту Гильотины -Н3222 НА 3222 Ф1 НОЖНИЦЫ КРИВОШИПНЫЕ НА3222Ф1 цена. Ножницы листовые НА3222Ф1 цена руб., инструкция к ножницам кривошипным модель НА3222Ф регулировка ножей гильотины 3222ф1 ЗАПЧАСТИ К ГИЛЬОТИНЕ НБ3221Ф1-82.1-001 Ножницы гильотинные, кривошипные НА 3222. ножницы листовые н 3222 б/у цена, зачем нужны клинья в НА3222Ф1 на3222ф1 на запчасти Гильотина НА3222 характеристики. ножи к НА3222, Прижим НА 3222 Ф1-32-050 паспорт гильотинные ножницы ha3222 гельотина на3222ф скачать бесплатно. каталог запасных частей для ножниц гильотинных НА3222, запчасти на гильотину на3222ф прижимы листовые ножницы на3222ф1 запчасти на гельятину НА3222ф3. комплект ножей для гильотины на станок НА3222Ф1, номер электромагнита для ножниц кривошипных НА 3222 Ф1 схема гидравлическая ножницы листовые н3222ф1 на3222 схема электрическая. гельятина на 3222 ф1, скачать схему гидравлика к ножницам гильотинным НА3222ф1 паспорт ножницы кривошипные листовые на 3222 ф1 паспорт на гильотиновые ножницы Н3222. Система смазки ножниц кривошипных литовых НА 3222 Ф1, гильотина на3222 паспорт на ножницы листовые Н-3222 гидронасос НА 3222Ф1-82.1-001. Н3222 - ножницы гильотинные как настроить прижимы форум, листовые ножницы модели НА3222Ф1 регулировка зазоров ножей ножницы НА3222 паспорт скачать бесплатно на3222ф1-82.1-001. золотник насос гидравлический на3222ф1, гильотина на3222 схема ножницы гильотиновые акн-3222ф1 характеристика регулировка ножниц НА3222ф. НА 3222 цена, гидравлические прижимы к ножницам на3222 прижим для на3222ф1 паспорт для ножниц гильотинных НА3222. паспорт устройство гильотинные ножницы ha3222, техническая характеристика ножницы гильотинные НА3222Ф1 нак 3222 ф1 НА3222ф характеристики. гильятиновые ножницы на3222ф1 гидравлика, ремкомплект для гильотины на3222 ножи к кривошипным листовым ножницам на 3222Ф1 на-3222ф1 технические характеристики. прижим на гильотину на 3222, Технический паспорт на гильотину НА 3222 руководство по эксплуатации гильотина на 3222 ножницы гильотинные Н3222 регулировка подвижной балки по высоте и регулировка клиньев видио. Инструкция наладки Ножницы гильотинные НА 3222, нож ф1 производитель на-3222ф1 руководство по ремонту гильотина 3222. работа гидравлики на ножницах НА3222Ф1, Ножницы кривошипные НА 3222 Ф1 схема электрическая гильотинные ножницы НА3222Ф1 схема на3222. гильотинные ножницы на3222 инструкция,

По Техническому Заданию заказчика ножницы модели НА3222 могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики ножниц, завод-изготовитель оставляет за собой.

Стандартная комплектация НА3222

  1. Ножницы НА3222 в сборе - 1шт.

    На ножницах установлено:

    • Комплект ножей для ножниц гильотинных
    • Механизированный задний упор
    • Комплект пневмооборудования
    • Станция смазки

    Электрооборудование:

    • Электрошкаф оборудованный с устройством плавного пуска
    • Пульт управления с индикатором положения заднего упора
    • Педаль электрическая выносная с кнопкой аварийного останова
    • Светодиодная линия освещения зоны реза

    Инструмент и принадлежности:

    • Шприц рычажно плунжерный
    • Комплект клиновых ремней

    Документация:

    • Руководство по эксплуатации (Паспорт)
    • Комплект документации на приобретенные комплектующие
    • Декларация о соответствии требованиям ТР ТС
    • Гарантийный талон

Дополнительные опции НА3222

  1. Лазерный указатель линии реза
  2. Дополнительный комплект ножей
  3. Боковой упор
  4. Механизм поджима листа к боковому упору
  5. Угловой упор
  6. Удлинитель стола
  7. Приводной механизм регулировки зазора между ножами
  8. Тележка откатная
  9. Рольганг
ПромСтройМаш является непосредственным производителем НА3222 Мы производим и продаём Ножницы гильотинные, кривошипные НА3222 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. НА3222 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить НА3222 вы можете непосредственно у нас или у наших дилеров. Ширина/Толщина разрезаемых листов, мм 3150/16

НА3218

НА3218
Ширина/Толщина разрезаемых листов, мм 3150/6,3

НА3221

НА3221
Ширина/Толщина разрезаемых листов, мм 3150/12

НА3222

НА3222
Ширина/Толщина разрезаемых листов, мм 3150/16

НА3223

НА3223
Ширина/Толщина разрезаемых листов, мм 3150/20

НА3224

НА3224
Ширина/Толщина разрезаемых листов, мм 3150/25

НА3225

НА3225
Ширина/Толщина разрезаемых листов, мм 3150/32
