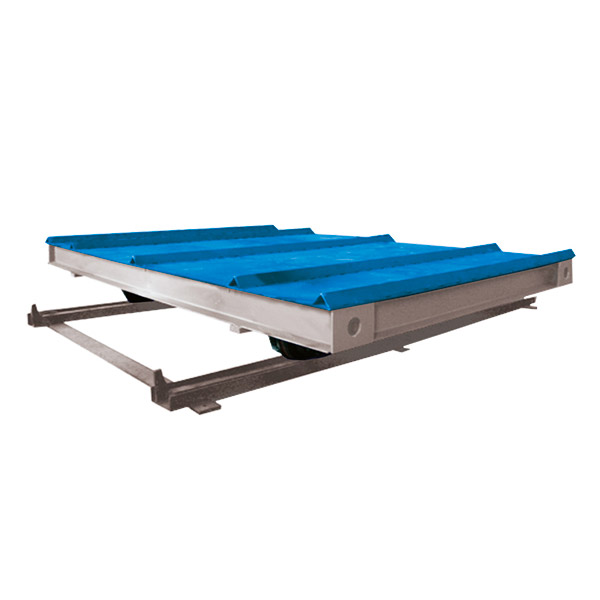

Тележка откатная неприводная ТО-1000

Артикул: PSMV020010
ТО-1000
 приводная  откатная  тележка ТО-1000
 приводная  откатная  тележка ТО-1000
 приводная  откатная  тележка ТО-1000
 приводная  откатная  тележка ТО-1000
ТО-1000
 приводная  откатная  тележка ТО-1000
 приводная  откатная  тележка ТО-1000
 приводная  откатная  тележка ТО-1000
 приводная  откатная  тележка ТО-1000
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Назначение откатной тележки ТО-1000

Тележка откатная ТО-1000 предназначена для отвоза нарезаных заготовок от гильотинных ножниц.

Тележка откатная ТО-1000 изготавливается в климатическом исполнении УХЛ4 по ГОСТ 15150-69 и предназначается для эксплуатации в помещениях с температурой воздуха от +1 до +40 С.

Группа условий эксплуатации 1 согласно ГОСТ 15150-69.

Тележка откатная ТО-1000 соответствует требованиям безопасности по ГОСТ 12.2.017-86, ГОСТ 12.2.003-74, ГОСТ 12.1.003-83, ГОСТ 12.2.049-80.

На тележке откатной разрешается работать только после ознакомления с ее устройством.

Технические характеристики ТО-1000

Максимальные размеры подаваемого листа (мм)2000х1500
Наибольшая масса подаваемого листа(кг)1000
Ширина колеи (мм)1500
Длинна, мм1500
Ширина, мм2150
Высота, мм745

УСТРОЙСТВО ТЕЛЕЖКИ ОТКАТНОЙ ТО-1000

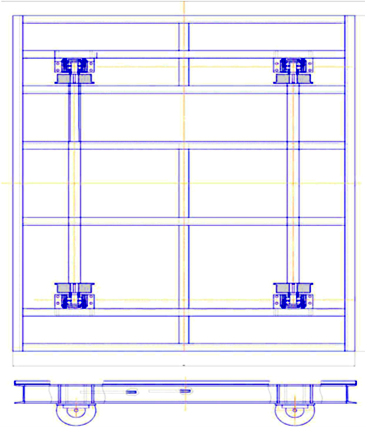

Общий вид тележки ТО-1000 показан на рисунке ниже.

Устройство тележки откатной неприводной ТО-1000

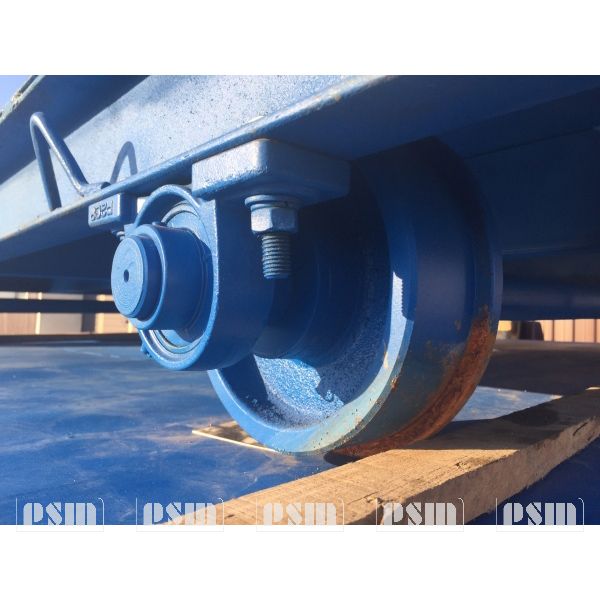

Тележка откатная состоит из рамы, на которой установлены 4 опорных колеса.

Тележка откатная поставляется Заказчику в собранном виде.

Документы, прилагаемые к тележке откатной, вкладываются в непромокаемый пакет.

ПОДГОТОВКА К РАБОТЕ

При получении изделия необходимо проверить его комплектность и отсутствие транспортных дефектов.

Затем необходимо снять антикоррозийные покрытия в соответствии с ГОСТ 9.014-78.

Установка, монтаж и эксплуатация откатной тележки ТО-1000 на заводе-потребителе должны осуществляться в соответствии с указаниями, изложенными в руководстве по эксплуатации.

Работать с неисправной откатной тележкой категорически ЗАПРЕЩЕНО!!!

Требуется периодически проверять правильность работы всех узлов тележки откатной и затяжку резьбовых соединений.

Схема электрическая представлена на рисунке ниже.

ПОРЯДОК РАБОТЫ

После подготовки устройства к работе, на него укладывается отрезанная заготовка. Перемещение тележки осуществляется вручную.

ЗАПРЕЩАЕТСЯ:

- устанавливать на откатную тележку листовой прокат с размерами и массой превышающими допустимые её контрукцией;

- нахождение человека между направляющими откатной тележки в зоне перемещения при ее движении.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Наименование неисправности

Вероятная причина

Метод устранения

Не вращаются колеса

· Перегрузка откатной тележки

· Проверить загрузку



По Техническому Заданию заказчика тележки откатные могут изготавливаться шириной до 2000 мм и длиной до 3000 мм, при этом могут измениться габаритные размеры и масса тележек. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики тележек отканых, завод-изготовитель оставляет за собой.

Стандартная комплектация ТО-1000

  • ТО-1000.00.000 - Тележка откатная неприводная в сборе - 1шт.
  • ТО-1000.00.001 - Руководство по эксплуатации. Паспорт - 1 к-кт
  • Сертификат качества - 1шт.
