Рольганг приводной РП-3000
Артикул: PSMV010030
Приводной рольганг Завод ПромСтройМаш
Назначение оборудования
Назначение рольганга РП-3000
Рольганг приводной подающий РП-3000 предназначен для подачи листового материала, сортового проката и иного сырья в зону обработки.
Исполнение
Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.
Рольганг соответствует требованиям безопасности по ГОСТ 12.2.017-86, ГОСТ 12.2.003-74, ГОСТ 12.1.003-83, ГОСТ 12.2.049-80.
На рольганге разрешается работать только после ознакомления с его устройством.
По Техническому Заданию заказчика рольганги приводные могут изготавливаться шириной до 4000 мм, при этом могут измениться габаритные размеры и масса рольганга. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики рольгангов приводных, завод-изготовитель оставляет за собой.
Технические характеристики РП-3000
| Максимальные размеры подаваемого листа (мм) | 6000х3000х16 |
|---|---|
| Наибольшая масса подаваемого листа(кг) | 2500 |
| Длина ролика (мм) | 3000 |
| Диаметр ролика (мм) | 159 |
| Скорость подачи, (м/мин) | 0,15 |
| Расстояние между осями ( мм) | 800/1200 |
| Высота рабочей поверхности (мм) | 865 |
| Электродвигатель | АИР100S4 |
| Мощность (кВт) | 3 |
| Длина, мм | 4590 |
| Ширина, мм | 3180 |
| Высота, мм | 770 |
| Масса, кг | 1600 |
Описание
УСТРОЙСТВО РОЛЬГАНГА ПРИВОДНОГО РП-3000

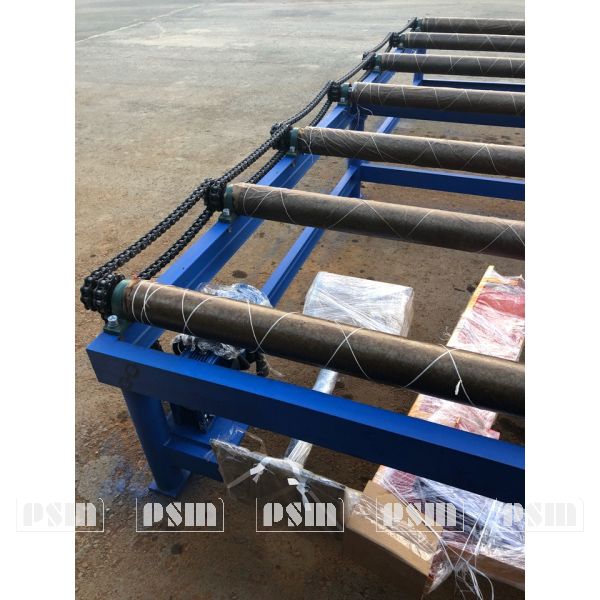

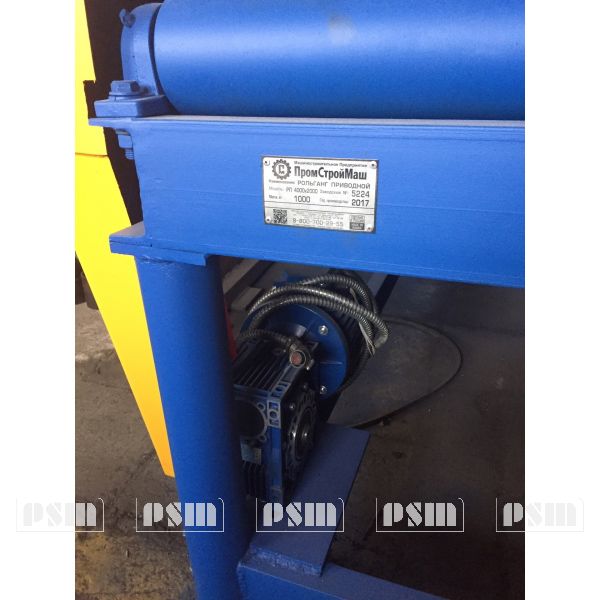

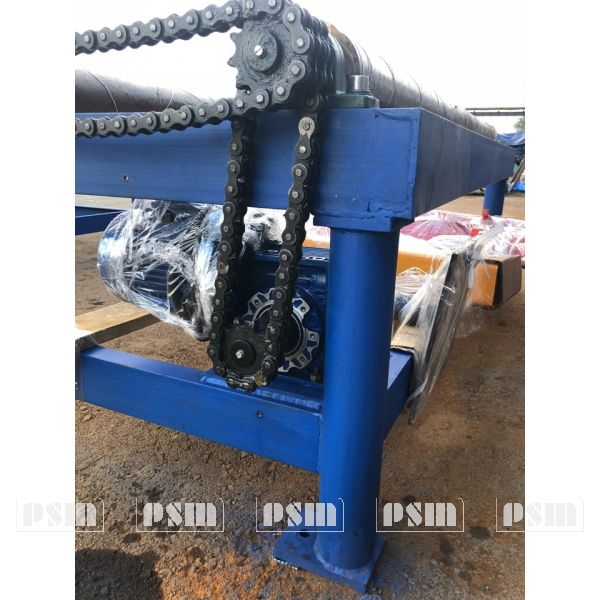

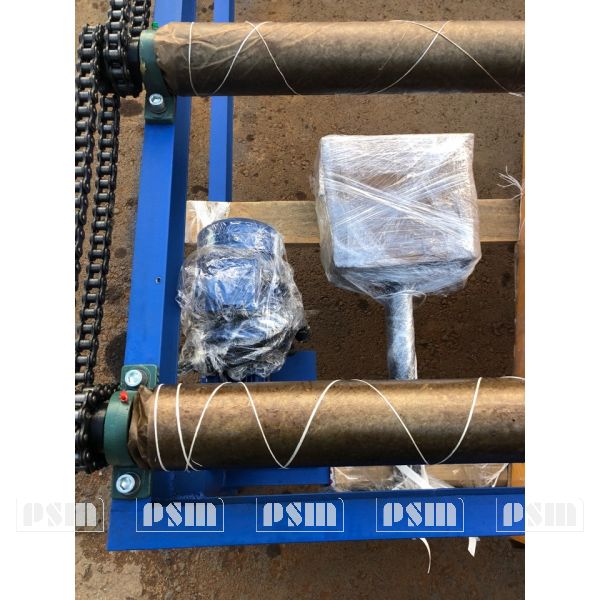

Рольганг приводной подающий состоит из рамы, в основании которой расположен мотор-редуктор. Сверху рамы установлены роликовые опоры, соединенные с мотор-редуктором при помощи цепи.

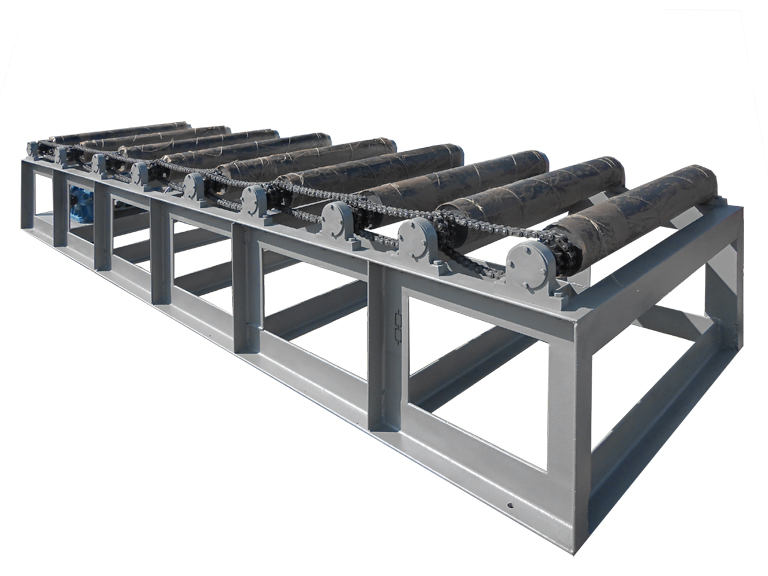

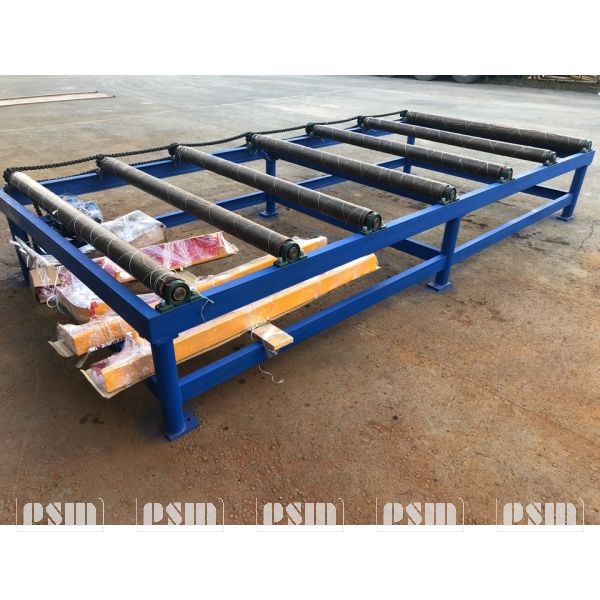

Общий вид ролганга РП-3000 представлен на рисунке ниже.
ПОДГОТОВКА РОЛЬГАНГА К РАБОТЕ
Рольганг приводной поставляется Заказчику в собранном виде.
Документы, прилагаемые к рольгангу, вкладываются в непромокаемый пакет.
При получении изделия проверить его комплектность и отсутствие транспортных дефектов. Удалить временную противокоррозийную защиту в соответствии с ГОСТ 9.014-78.
Перед началом работы необходимо произвести смазку трущихся поверхностей.
Установка, монтаж, подключение к электросети и эксплуатация рольганга на заводе-потребителе должны осуществляться в соответствии с указаниями, изложенными в руководстве по эксплуатации на рольганг.
ПОРЯДОК РАБОТЫ
После подготовки устройства к работе, на него укладывается лист, подлежащий дальнейшей обработке. Подача листа или проката рольгангом в зону обработки осуществляется при запуске привода вращения роликов. Привод запускается и останавливается при нажатии на соответствующие кнопки, расположенные на пульте управления.
Требуется периодически проверять правильность работы всех узлов рольганга и затяжку резьбовых соединений. Смазку трущихся поверхностей необходимо производить вручную, регулярно.
ВО ВРЕМЯ РАБОТЫ ЗАПРЕЩАЕТСЯ:
- устанавливать на рольганг листовой прокат с размерами и массой превышающими допустимые его конструкцией;
- нахождение человека между стойками рольганга и между рольгангом и столом гильотинных ножниц при передвижении листа к ножницам или при его укладке.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Работать с неисправным рольгангом категорически ЗАПРЕЩЕНО!!!
|
Наименование неисправности |
Вероятная причина |
Метод устранения |
|
Не вращаются ролики
|
Перегрузка рольганга. |
Проверить загрузку. |
|
Неисправность привода. |
Проверить наличие питающего напряжения или неисправность привода. |
Базовая комплектация
- РП-3000.00.000 - Рольганг приводной в сборе с мотор-редуктором - 1шт.
- РП-3000.93.000 - Пульт управления - 1 шт.
- РП-3000.00.001 - Руководство по эксплуатации. Паспорт - 1 к-кт
- Сертификат качества - 1шт.
