Назначение

Характеристики

Описание

Комплектация

Назначение вальцев трёхвалковых листогибочных ИБ2223 исп. 2

Машина листогибочная трёхвалковая ИБ2223 исп. 2 предназначена для гибки цилиндрических заготовок из листового материала 2000х20 мм с пределом текучести σт=250 МПа (25 кгс/мм. кв.) в холодном состоянии.

Боковые валки машины установлены на поворотных рычагах, перемещение боковых валков обеспечивают мощные гидравлические цилиндры что позволяет производить подгибку листа, а также его гибку в асинхронном положении валков. На машине допускается гибка конических заготовок из листового материала при их комплектовании соответствующим приспособлением. Размеры получаемых конических заготовок регламентируются технической документацией на машину. С целью расширения технологических возможностей машины могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.

Для удобства эксплуатации, машина листогибочная трёхвалковая может комплектоваться средствами механизации: стол передний, механизм съема изделия, стол приемный, механизм поддержки обечайки. Машина листогибочная трёхвалковая изготовлена по ТУ3828-002-66656357-2021.

Особенности станка

Вальцы трехвалковые данной конструкции отличается прочностью, экономичностью и универсальностью.
Серия трёхвалковых вальцев модели ИБ является самой точной среди класса машин с тремя валками. Валки располагаются ближе друг к другу с целью гарантировать высокое качество вальцевания.
Конструкция станины представляет собой вертикальные стойки из листового материала сваренных электросваркой с горизонтально расположенными балками большого сечения. Это является гарантией жесткости конструкции и, следовательно, точности и надежности.
Управление машиной кнопочное с пульта, расположенного на правой стойке машины.
Перемещение боковых валков обеспечивается гидравлическим цилиндрами, схема управления обеспечивает возможность отдельной регулировки положения переднего и заднего валка.
Вращение боковых валков синхронно и обеспечивается шестеренчатой передачей.
Верхний валок является опорным, вращение валка свободно и не имеет привода.
Откидная опора верхнего валка с гидравлическим приводом обеспечивает надежную фиксацию даже при максимальных нагрузках.

Технические характеристики ИБ2223 исп. 2

Наибольшая толщина изгибаемого листа из материала с пределом текучести σт=250 МПа (25 кгс/мм²):
- при гибке, мм	20
- при подгибке, мм	16
Ширина листа, мм	2000
Наименьший радиус гибки, мм	300
Скорость гибки, м/мин	6
Диаметр верхнего валка, мм	360
Диаметр бокового валка, мм	320
Мощность главного электродвигателя, кВт	18,5
Суммарная мощность электродвигателей, кВт	26
Габаритные размеры:
- слева-направо, мм	4600
- спереди-назад, мм	2300
- высота над уровнем пола, мм	2120
Масса машины без средств механизации, кг	12600

УСТРОЙСТВО, РАБОТА ВАЛЬЦЕВ ТРЁХВАЛКОВЫХ ЛИСТОГИБОЧНЫХ ИБ2223 исп. 2 И ИХ СОСТАВНЫХ ЧАСТЕЙ

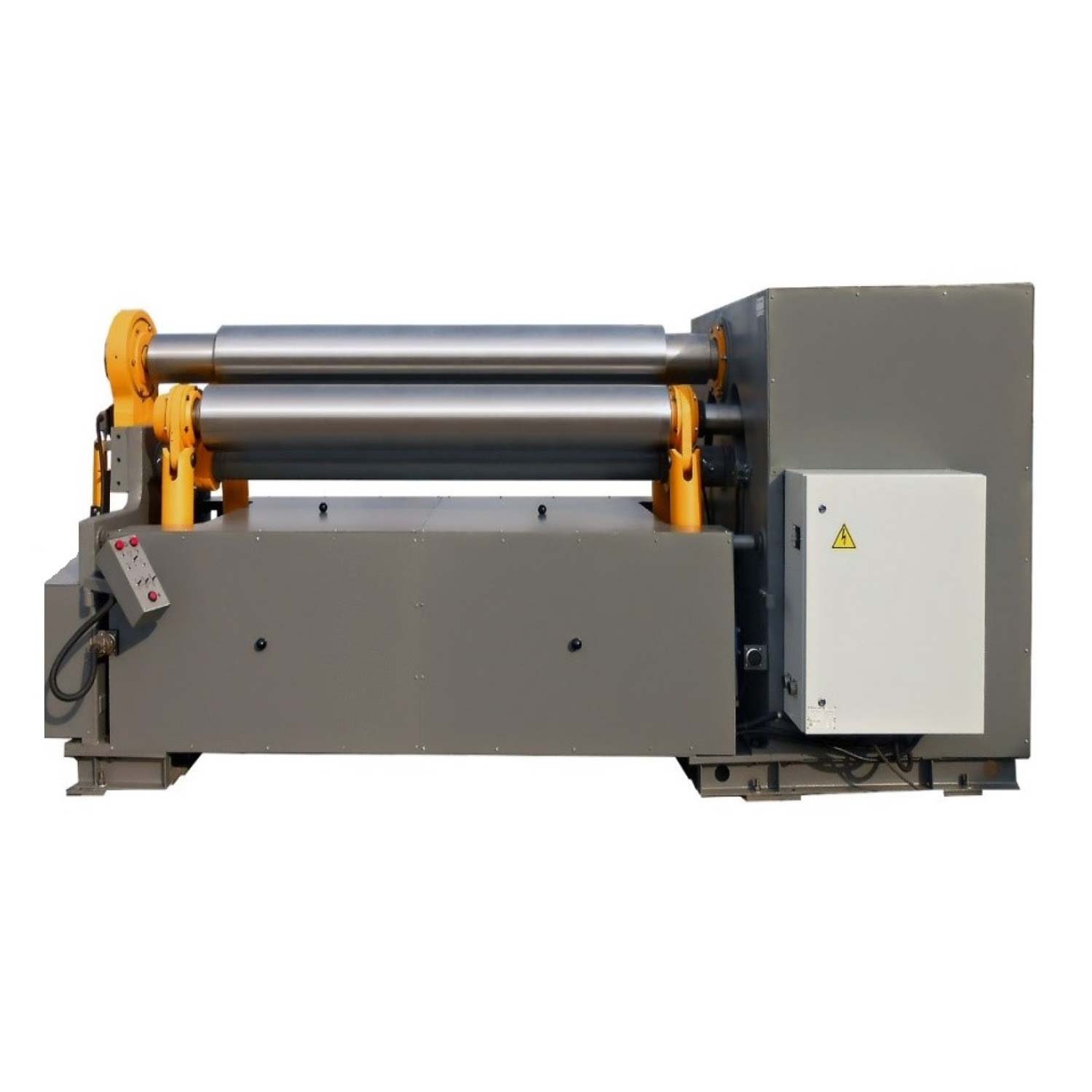

Общий вид листогибочной машины ИБ2223 исп. 2

Принцип работы валковой машины ИБ2223 исп. 2 заключается в свободной гибке листа, помещенным между верхним (8) и боковыми (9) валками, перемещая боковые валки вверх, прогибают лист, вследствие чего участок листа под верхним валком получает пластическую деформацию изгиба. При вращении валков за счет сил трения между валками и изгибаемым листом, последний движется в направлении вращения валков.

Различная установка боковых валков по отношению к верхнему валку обеспечивает изменение радиуса гибки. Гибка листа на малые радиусы ограничивается силой сцепления приводимых валков с изгибаемым листом, и производиться на несколько последовательных пропусков (проходов). Конструктивная схема машин предусматривает установку боковых валков на поворотных рычагах, перемещение которых обеспечивают мощные гидравлические цилиндры что позволяет производить подгибку листа, а также его гибку с асинхронным положении валков.

Правая опора верхнего валка размещена на правой стойке (3), а левая поддерживается откидной опорой, при откидывании которой можно снять готовое изделие с верхнего валка. Вращение боковых валков синхронно и обеспечивается шестеренчатой передачей главного привода (4). Привод регулировки боковых валков (5) и механизм наклона откидной опоры (7) имеют индивидуальные гидравлические цилиндры, давление в которых обеспечиваются гидравлической станцией (6) встроенной в станину машины. Главный привод (4), привод регулировки боковых валков (5), стойки (2 и 3) смонтированы на раме (1). Управление машиной кнопочное, осуществляется с общего пульта управления.

Трехвалковая листогибочная машина может быть за дополнительную плату оснащена: приспособлением для гибки конических обечаек (10), инструментом для гибки сортового проката (11) и механизмом поддержки обечайки (12).

вальцовый станок ИБ 2216 В, ИБ 2216 валковый купить вальцы ИВ 2216 иб2216в техномаш. валковые машина иб2216в цена, бтммюсь б.ruиб иб2216 иб2216 фото продукции. вальцовый станок модели ИБ2216 запчасти, иб2216 технические характеристики иб2216в цена иб2216в производитель. Вальцы ИБ2216В цена, пресс гидравлический листогибочный иб2216В производитель ИБ2216В гибочный станок иб-2216. машина листогибочная ИБ-2216, гибочные машины ИБ2216 гибочная машина ИБ-2216В устройство машины листогибочной трёхвалковой модели ИБ2216В. иб 2216, ИБ2216В модель иб 2216 дополнительное оборудование Вальцы 2216. вальцы модели ИБ 2216В, иб2216в 4 валковые Трехвалковая листогибочная машина (вальцы) ИБ2216В цена вальцы иб2216в. иб2216в б.у цена, иб 2216 цена вальцы 2216 технические характеристики

По Техническому Заданию заказчика машина листогибочная 3-х валковая модели ИБ может быть изготовлена с шириной до 3150 мм и толщиной гибки до 25 мм, при этом могут измениться габаритные размеры и масса машины. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики листогибочных машин, завод-изготовитель оставляет за собой.

Стандартная комплектация ИБ2223 исп. 2

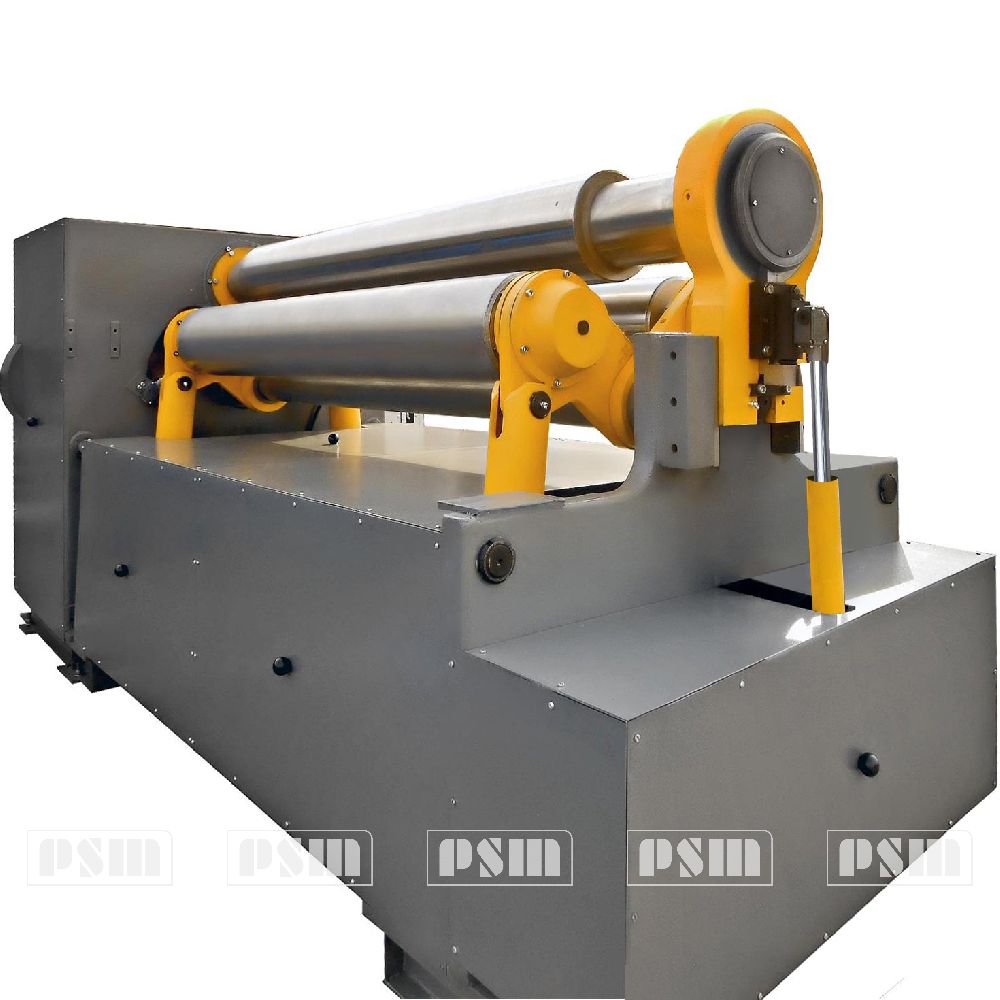

Трехвалковая листогибочная машина ИБ2223 исп. 2 в сборе.
Установлено на станке:

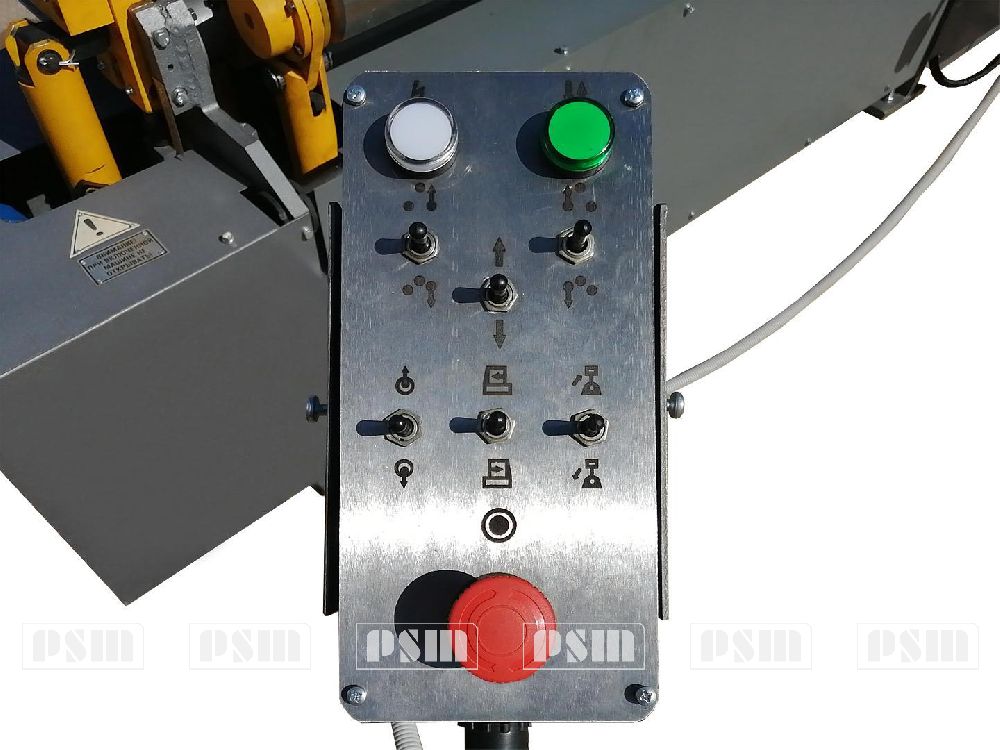

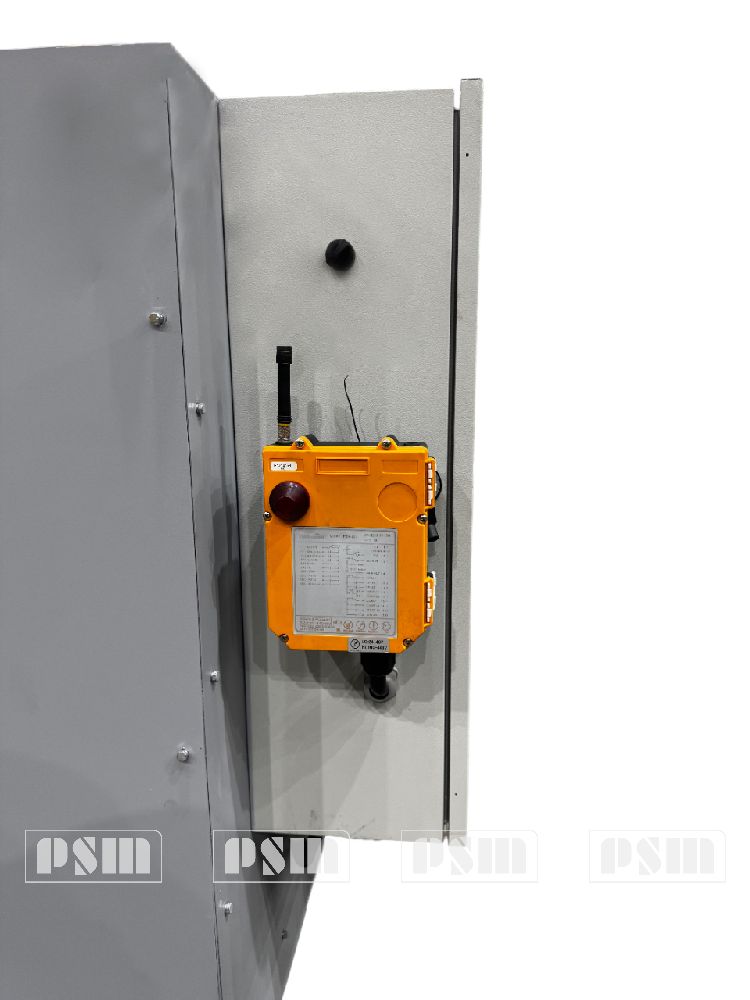

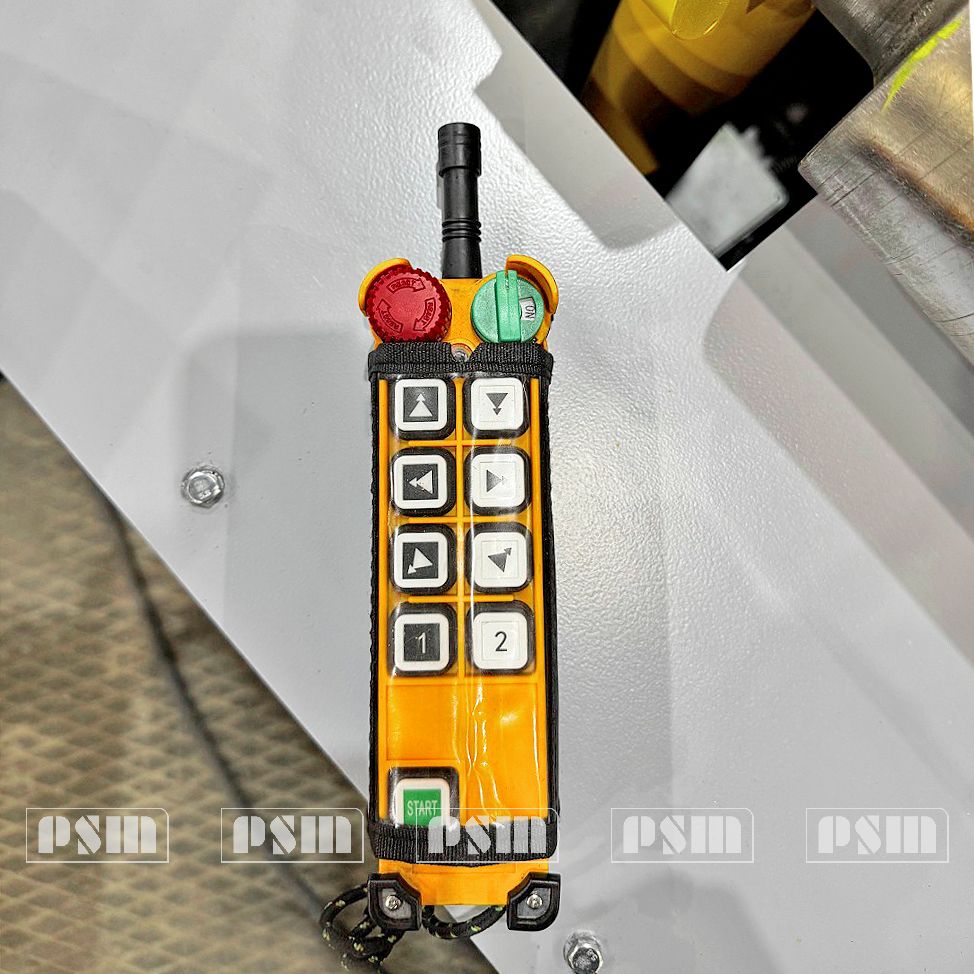

Выносной пульт управления.
