ИБ2224 Машина листогибочная трехвалковая ИБ 2224
ПромСтройМаш является непосредственным производителем ИБ2224 Мы производим и продаём Машина листогибочная трехвалковая ИБ 2224 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. ИБ2224 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ИБ2224 вы можете непосредственно у нас или у наших дилеров.Ширина изгибаемого листа 2000мм; толщина при гибке 25мм, при подгибке 20мм. ТУ3828-001-23881227-2014
  • Машина листогибочная трехвалковая ИБ 2224 предназначена для гибки цилиндрических и конических обечаек из листового материала в холодном стоянии толщиной до 25 мм и шириной до 2000мм с пределом текучести σт=250 МПа (25 кгс/мм.кв.).
  • В  случае гибки конических обечаек и сортового проката машина должна быть укомплектована специальными приспособлениями, которые поставляется заводом по особому заказу и за отдельную плату

По Техническому Заданию заказчика машина листогибочная 3-х валковая модели ИБ может быть  изготовлена с шириной  до 3150 мм и толщиной гибки до 25 мм, при этом могут измениться габаритные размеры и масса машины. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики листогибочных машин, завод-изготовитель оставляет за собой.



Технические характеристики ИБ2224

Наибольшая толщина изгибаемого листа из материала с пределом текучести σт=250 МПа (25 кгc/мм2):25
Наибольшая толщина изгибаемого листа при подгибке из материала с пределом текучести σт=250 МПа (25 кгc/мм2):22
  - при гибке, мм25
  - при подгибке, мм22
Ширина листа, мм2000
Наименьший радиус гибки, мм550
Диаметр верхнего валка, мм350
Диаметр нижнего валка, мм300
Расстояние между нижними валками, мм320
Мощность главного электродвигателя, кВт36
Габаритные размеры:
  - cлева-направо, мм4200
  - cпереди-назад, мм1950
  - высота над уровнем пола, мм1620
Масса машины, кг (без электрошкафа)14500


Стандартная комплектация ИБ2224

  • Машина 3-х валковая листогибочная в сборе

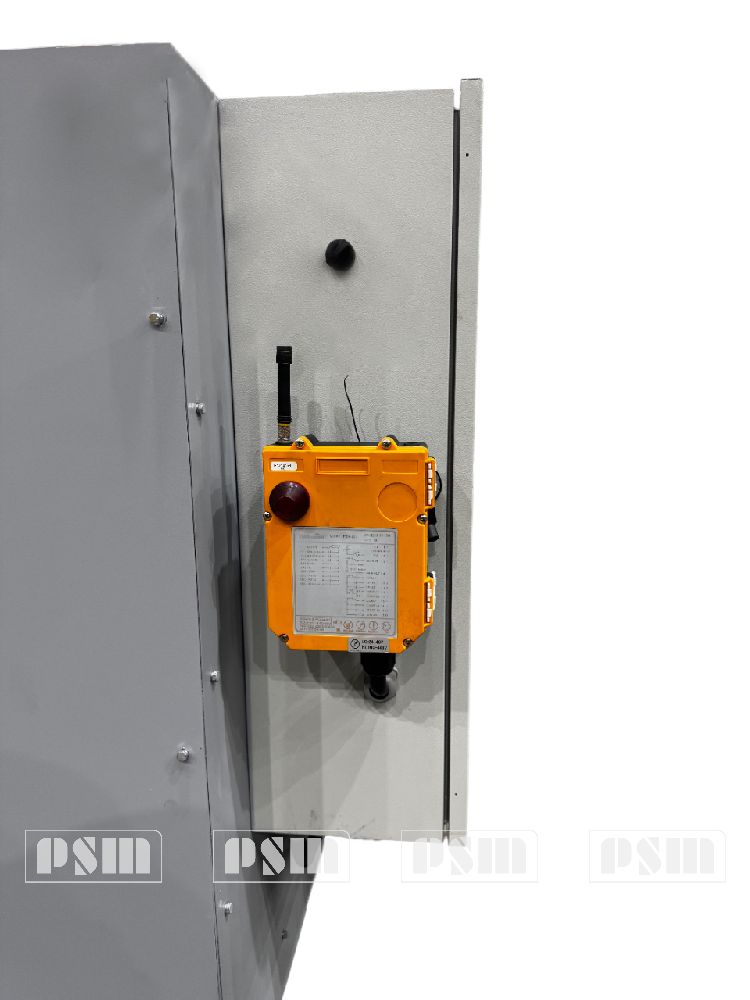

  • Выносной пульт управления
  • Эл.шкаф управления
  • Паспорт,руководство по эксплуатации
  • ЗиП

Дополнительные опции ИБ2224

  • инструмент для гибки сортового проката 2224-001
  • приспособление для гибки конусных обечаек 2224-002
  • приемный стол СП-1
  • передний стол СП-2
  • механизм съема изделия МСИ-1
  • механизм поддержки обечайки МПО-1

Дополнительные опции ИБ2224

Цена pуб с НДС 20%
-инструмент для гибки сортового проката 2224-001240000*
-приспособление для гибки конусных обечаек 2224-002 приемный стол СП-1-299100*
-приемный стол СП-1130200*
-передний стол СП-2173000*
-механизм съема изделия МСИ-1 267600*
-механизм поддержки обечайки МПО-13043450*
* Актуальность цен на оснастку уточняйте у наших специалистов!!!

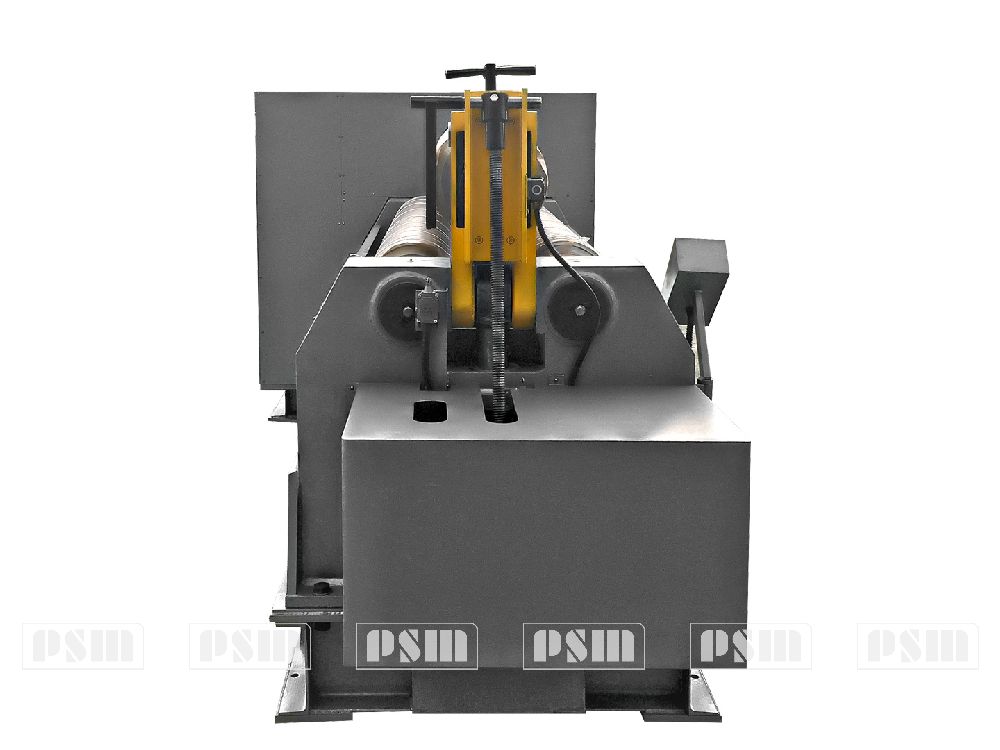

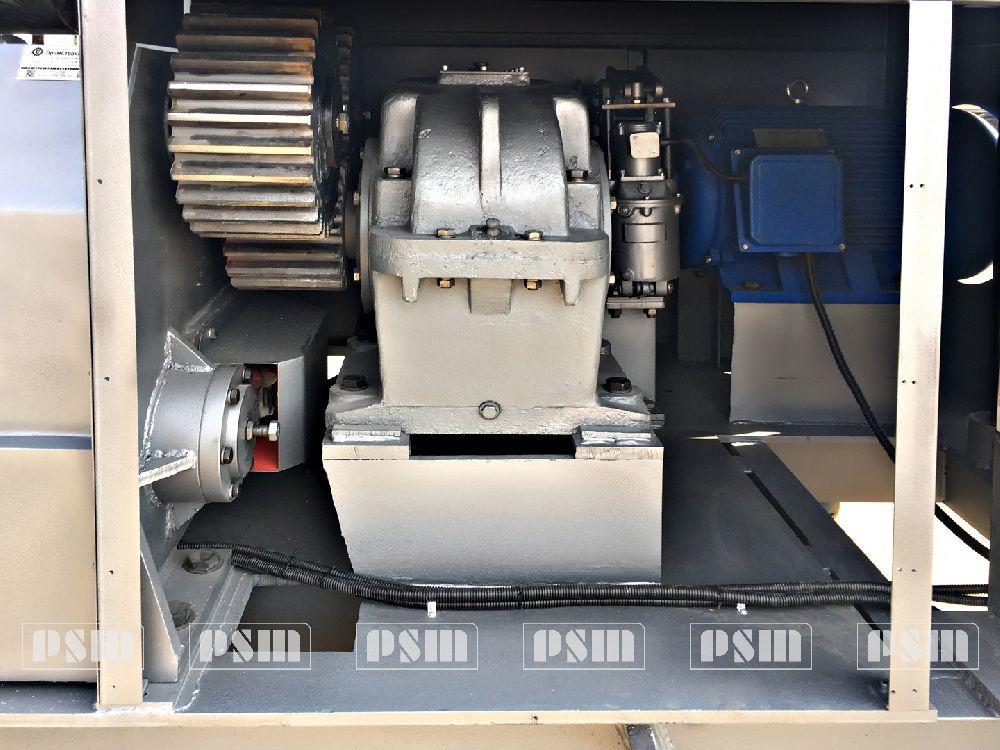

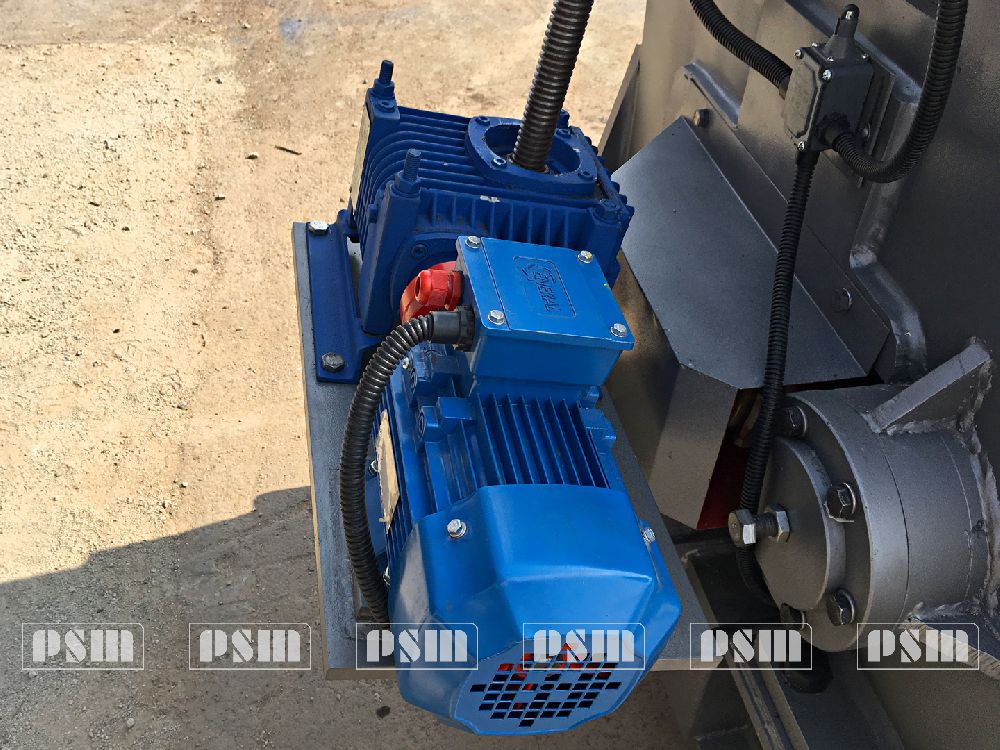

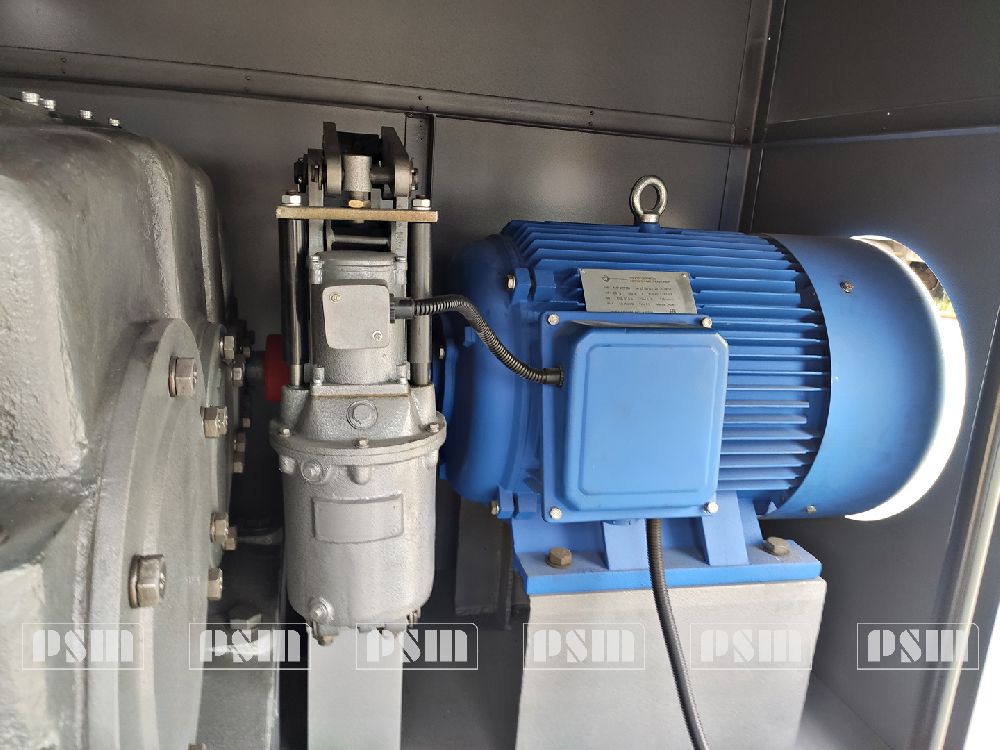

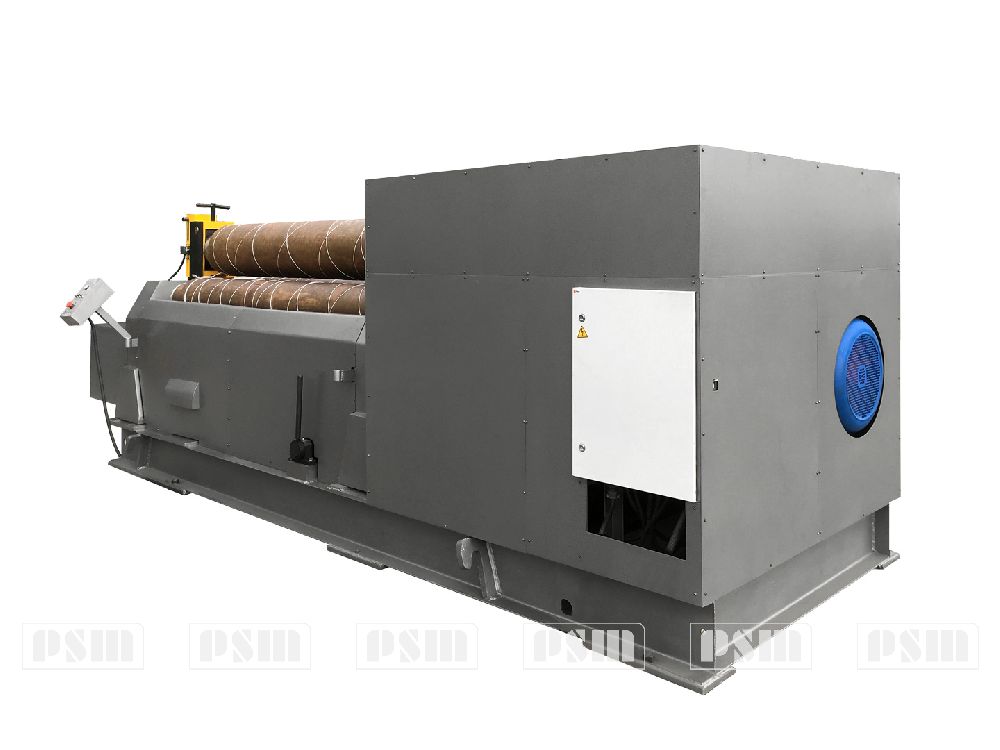

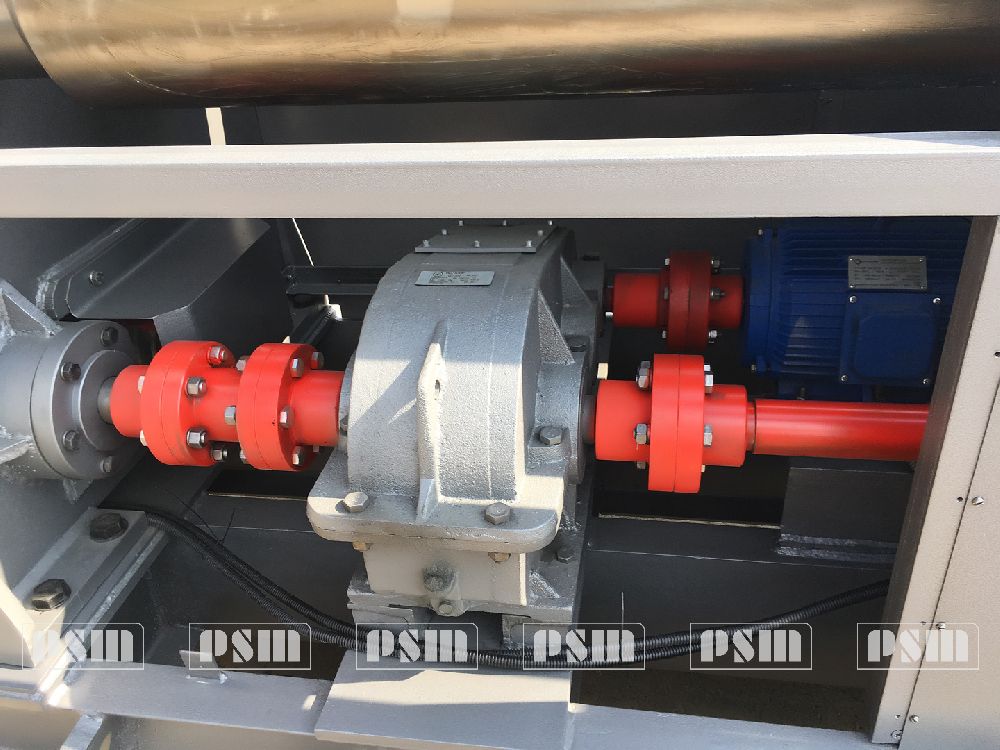

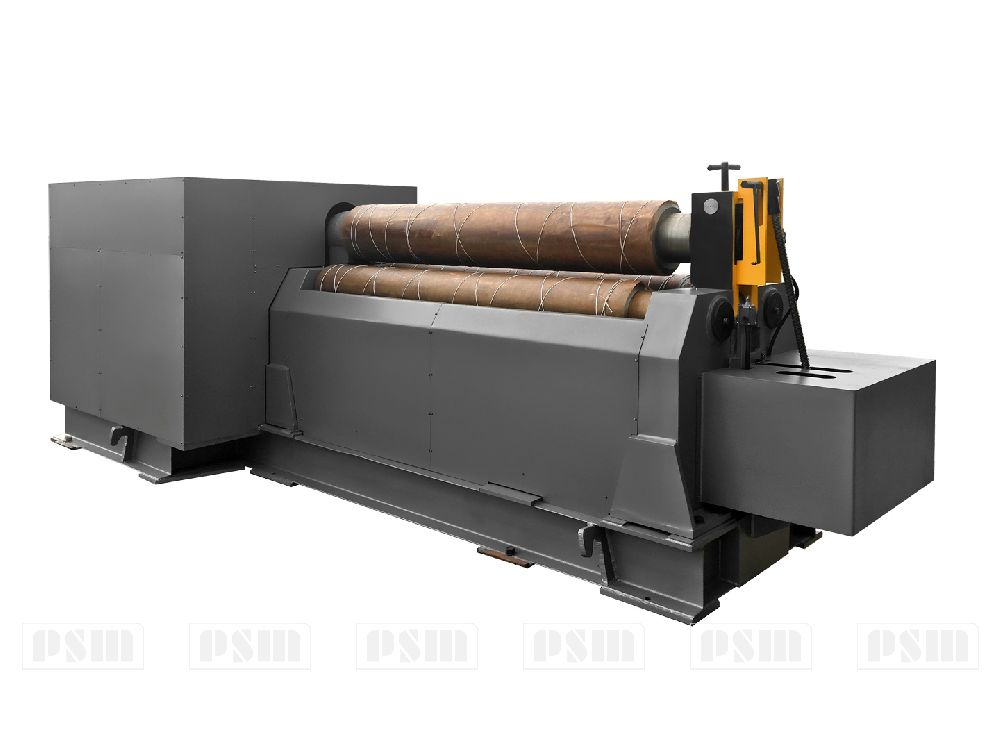

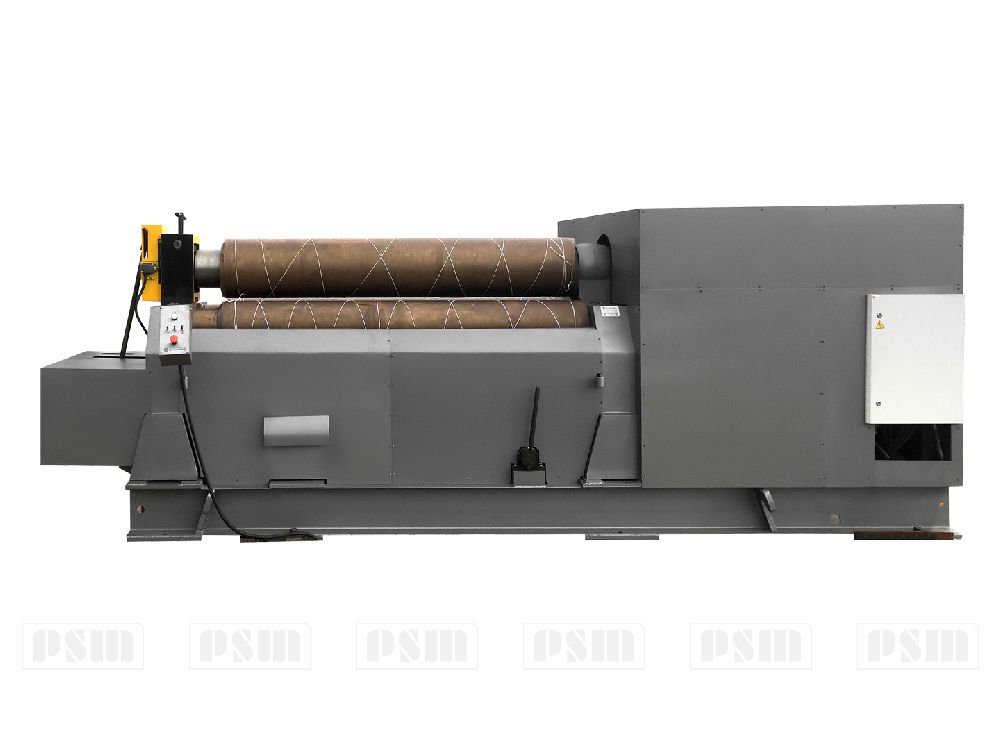

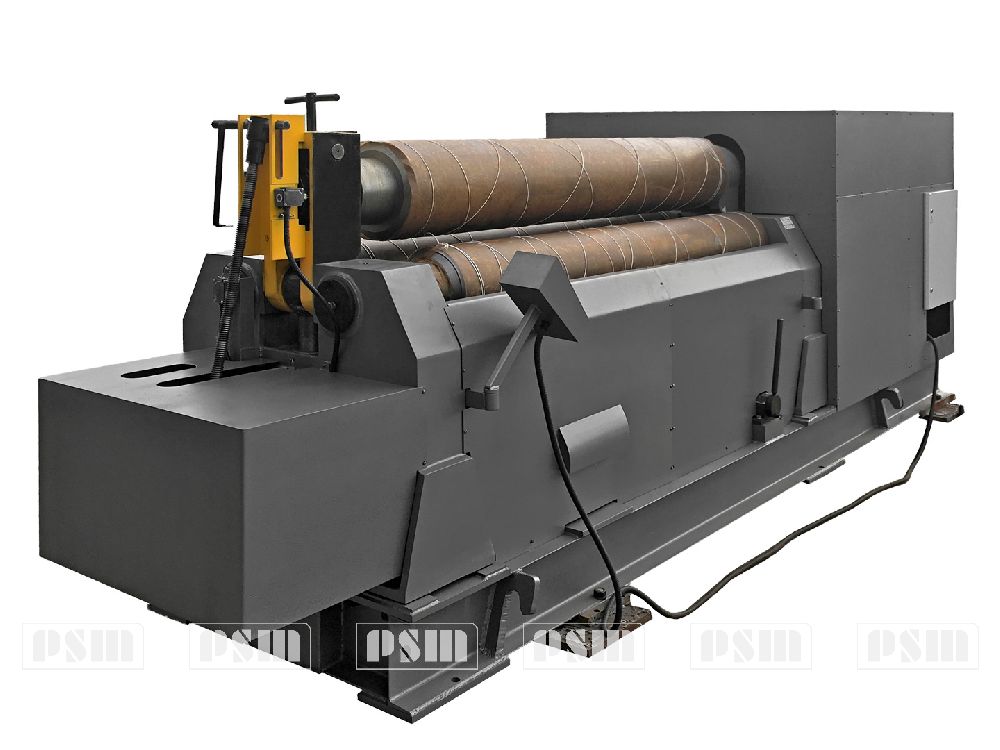

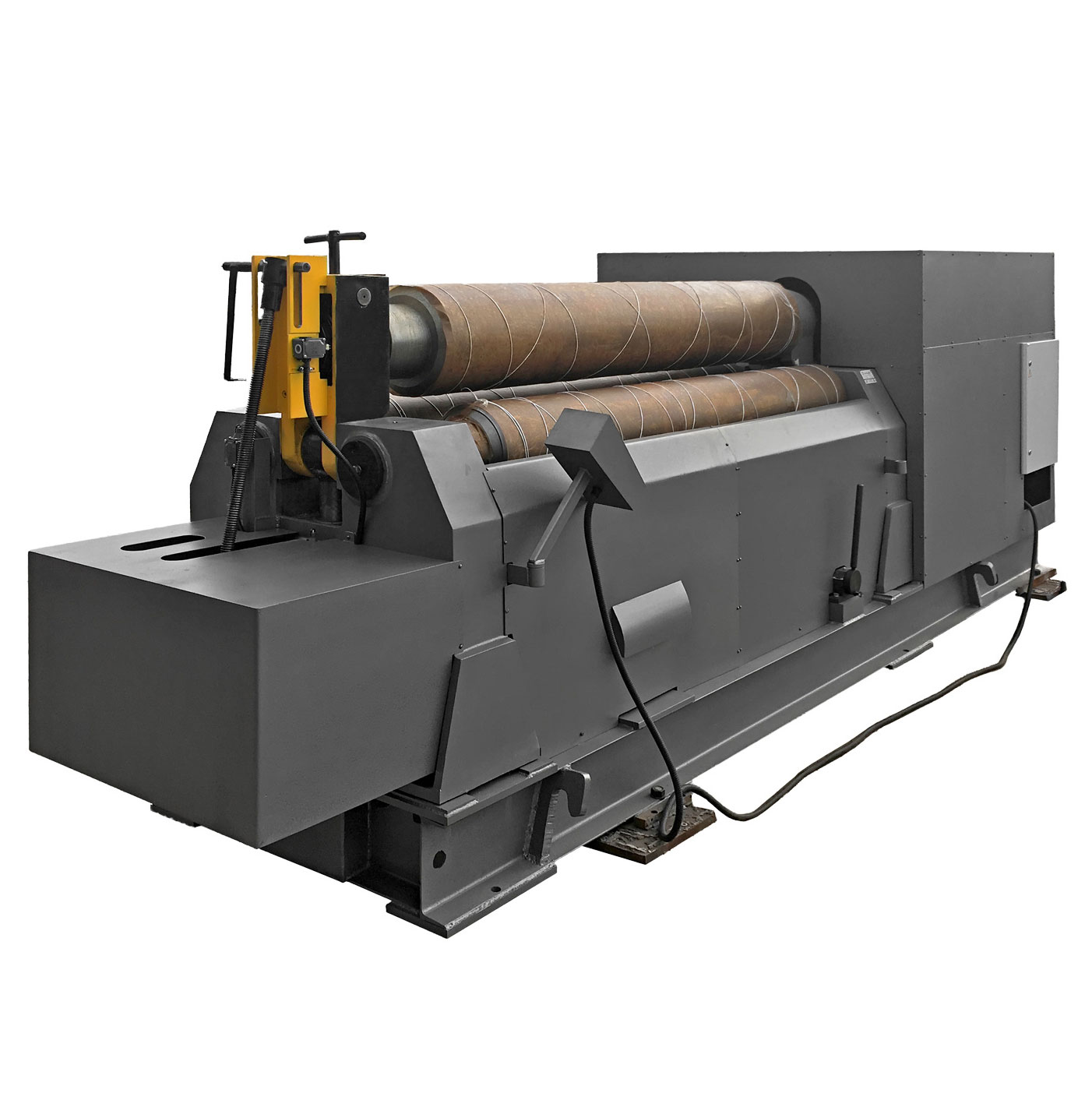

Фотопрезентация ИБ2224

Устройство, схема работы ИБ2224

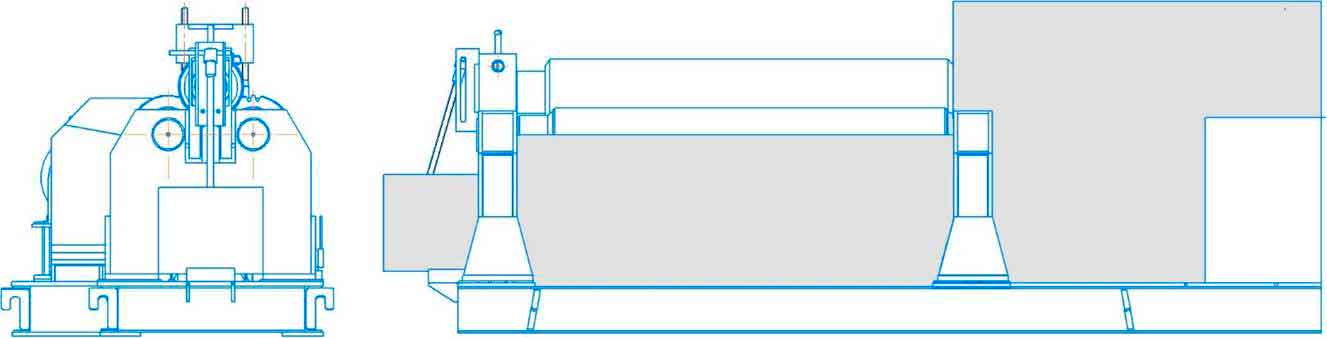

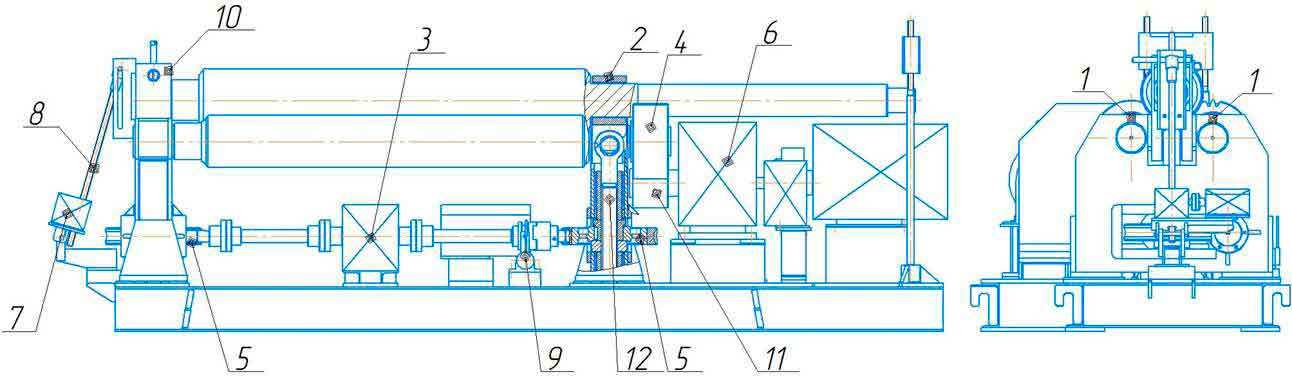

Общий вид листогибочной машины ИБ2224

Общий вид листогибочной машины ИБ2224

Основными рабочими органами  листогибочной машины ИБ2224 являются три валка. Валки установлены в двух стойках, закрепленных на общем основании. Два нижних валка являются приводными, верхний валок перемещается по высоте, создавая условия гибки.

Правый конец верхнего валка покоится в откидной опоре, левый конец подпирается упором.  Откидывание правой опоры необходимо для снятия с валка согнутой обечайки. Подъем и опускание верхнего валка производятся с помощью червячно-винтовых передач, перемещение верхнего валка ограничивается концевыми выключателями.

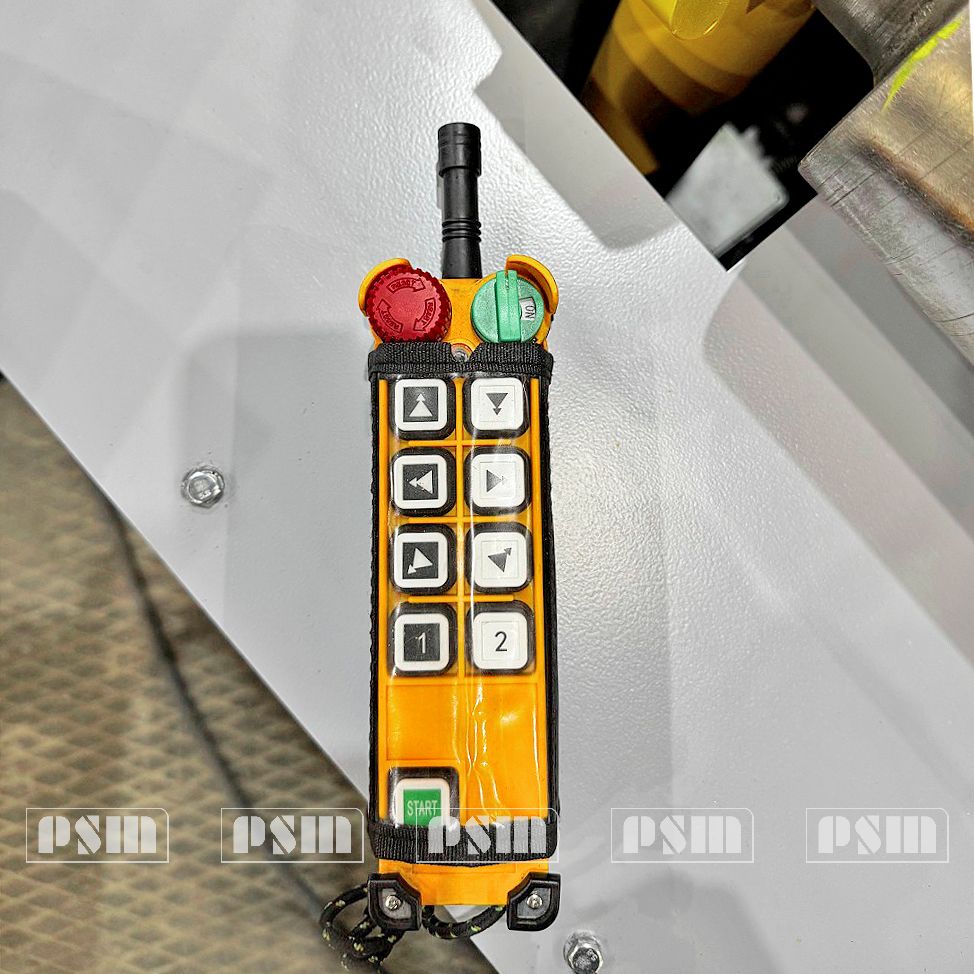

Управление машиной кнопочное с переносного пульта, расположенного на правой и левой стойках машины.

Механизм перемещения верхнего валка имеет блокировку с помощью путевых переключателей, которые ограничивают ход валка вверх и вниз.

Состав машины листогибочной машины ИБ2224

Машина листогибочная ИБ2224 трехвалковая состоит из следующих узлов и механизмов:

  1. Станина;
  2. Привод машины;
  3. Механизм перемещения верхнего валка;
  4. Механизм откидной опоры;
  5. Механизм отключения правого редуктора.

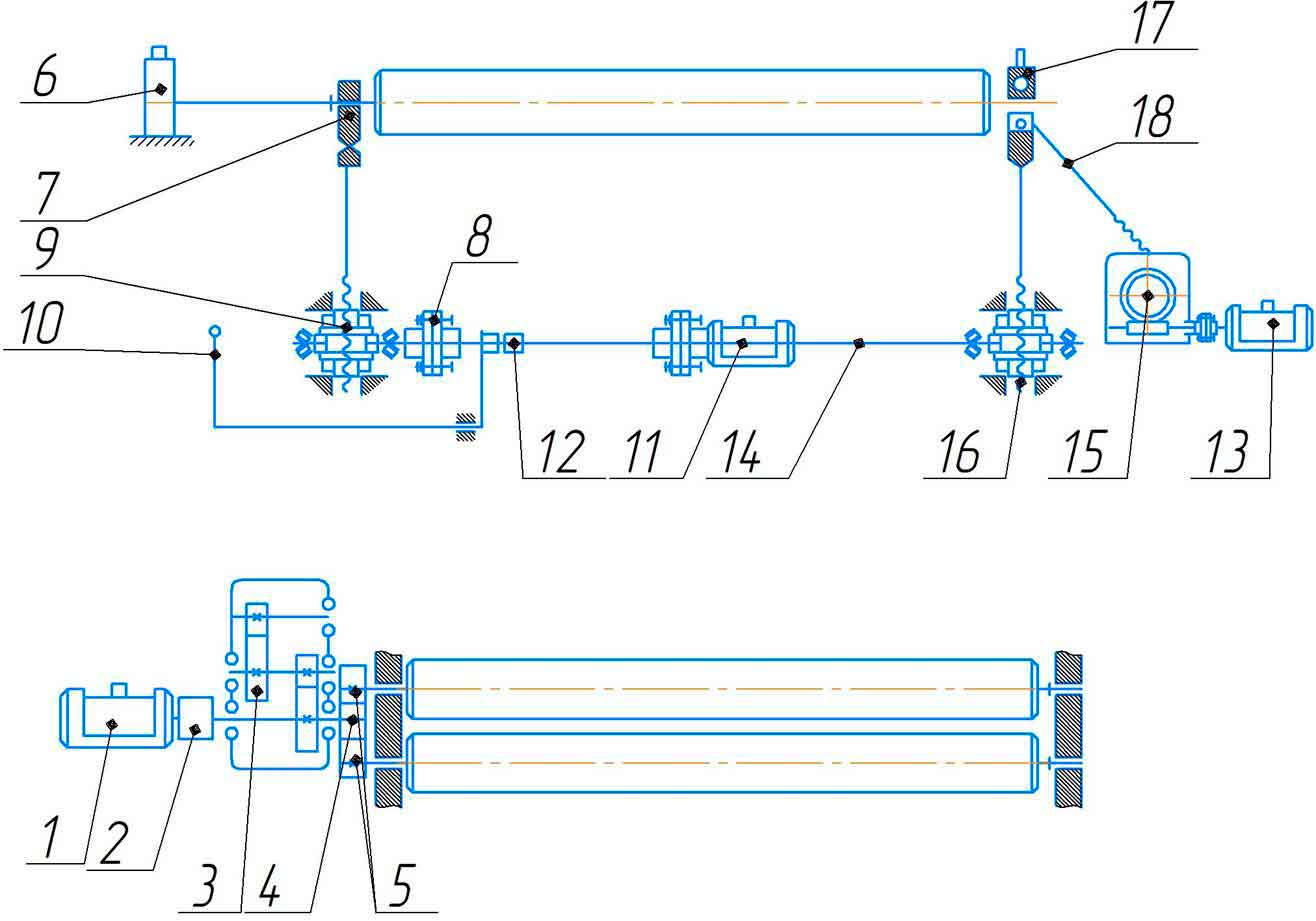

Кинематическая схема листогибочной машины ИБ2224

Кинематическая схема листогибочной машины ИБ2224

  1. Электродвигатель главного привода
  2. Упругая муфта главного привода
  3. Редуктор
  4. Шестерня редуктора
  5. Шестерня валков
  6. Винтовой упор верхнего валка
  7. Опора верхнего валка
  8. Муфта
  9. Червячно-винтовая передача верхнего валка
  10. Рукоятка включения кулачковой муфты
  11. Электродвигатель привода верхнего валка
  12. Кулачковая муфта отключения правого редуктора верхнего валка
  13. Электродвигатель механизма откидной опоры
  14. Карданный вал
  15. Червячный редуктор механизма откидной опоры
  16. Червячно-винтовая передача верхнего валка
  17. Откидная опора
  18. Винт откидной опоры

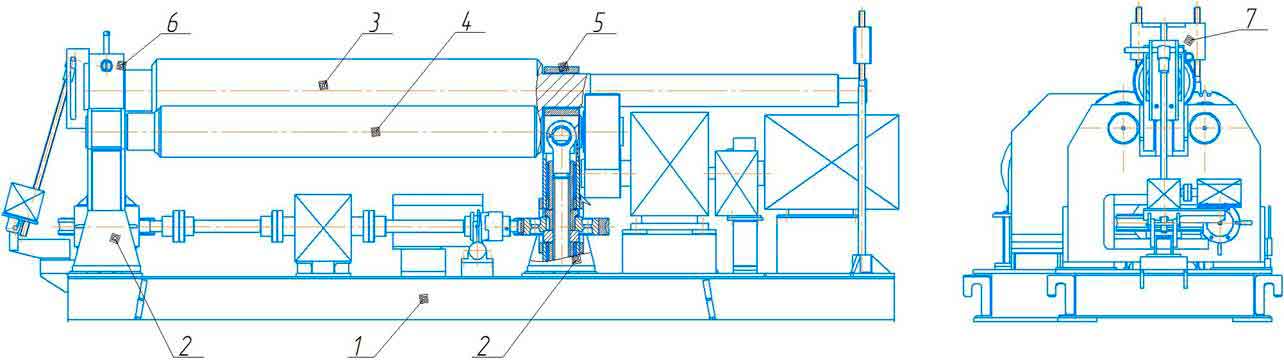

Станина

Станина листогиба ИБ2224

Станина сварная, состоит из основания 1 и двух стоек 2. К основанию станины с помощью болтов крепятся стойки, редуктор, электродвигатели.

Нижние боковые валки 4 и верхний валок 3 крепятся к стойкам. Левый подшипник скольжения верхнего валка запрессован в опоре 5, а правый покоится в специальной обойме 6, которая поддерживается откидной опорой и фиксируется стопорным пальцем. С помощью упора 7 подпирают верхний валок при откинутой откидной опоре.

Привод машины листогибочной ИБ2224

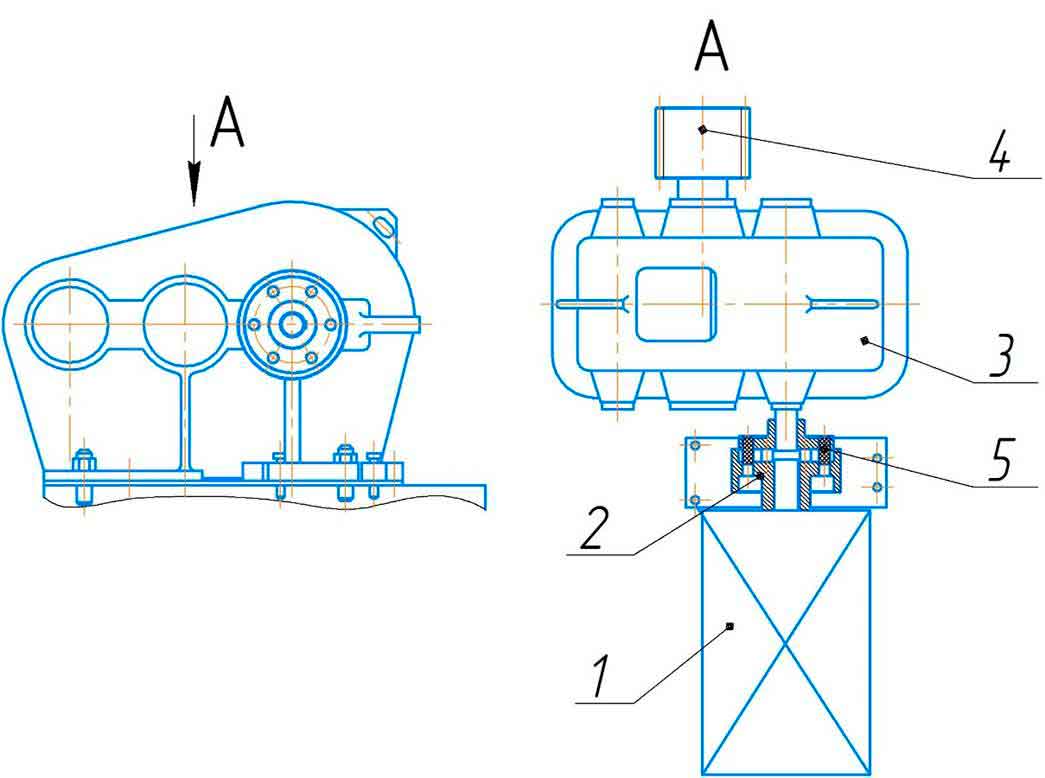

Привод машины листогибочной ИБ2224

От электродвигателя 1 с помощью упругой муфты 2, вращение передается на редуктор 3, на выходном валу которого установлена шестерня 4.

Электродвигатель установлен на подмоторной плите , которая крепится к раме при помощи болтов. В упругой муфте установлены фторопластовые пальцы, предупреждающие поломку машины при перегрузках.

Механизм перемещения верхнего валка ИБ2224

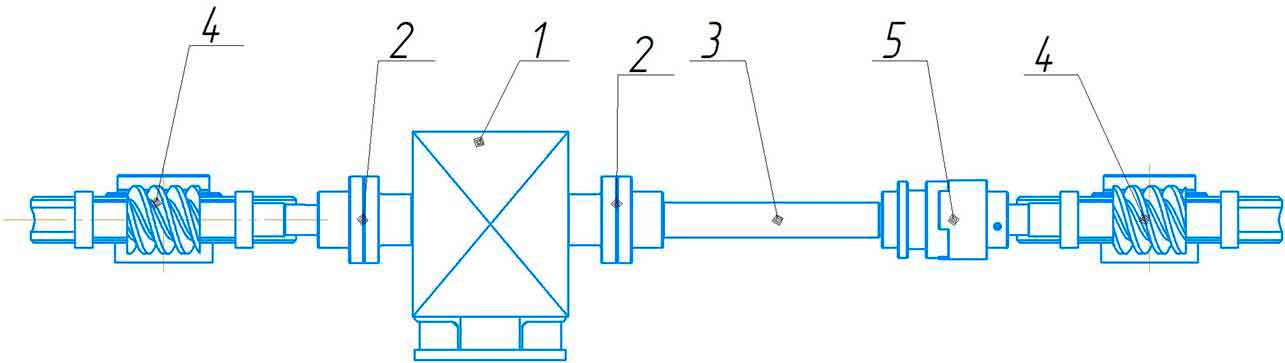

Механизм перемещения верхнего валка ИБ 2224



Механизм перемещения верхнего валка состоит из электродвигателя, редуктора 1,муфт 2, кулачковой муфты 5, двух червячных редукторов 4  с общим карданным валом 3  и ручного механизма отключения  правого червячного редуктора

Электродвигатель и редуктор крепятся на плите, которая крепится болтами к основанию станины. В случае гибки конусных обечаек отключают правый червячный редуктор поворотом ручки механизма отключения кулачковой муфты, установленной на общем карданном валу червячных редукторов.

 Смазка червячных редукторов производится маслом, залитым в корпус редуктора, а уровень контролируется щупом.

Механизм ручного отключения правого редуктора ИБ2224

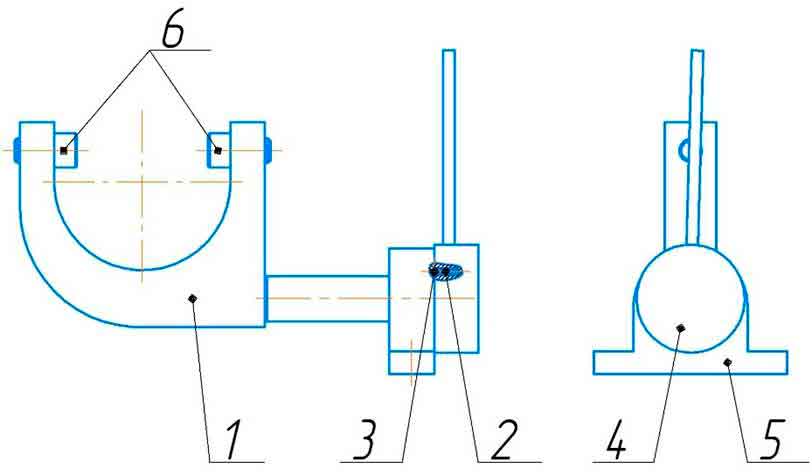

Механизм ручного отключения правого редуктора ИБ2224

Механизм ручного отключения правого редуктора состоит из вилки 1, кронштейна 5, эксцентриковой оси 4 и рукоятки включения 7. Фиксация в крайних положения вилки 1 осуществляется за счет пружины 2 и шарика 3. При перемещение рукоятки 7 влево происходит перемещение кулачковой муфты и отключение правого редуктора.

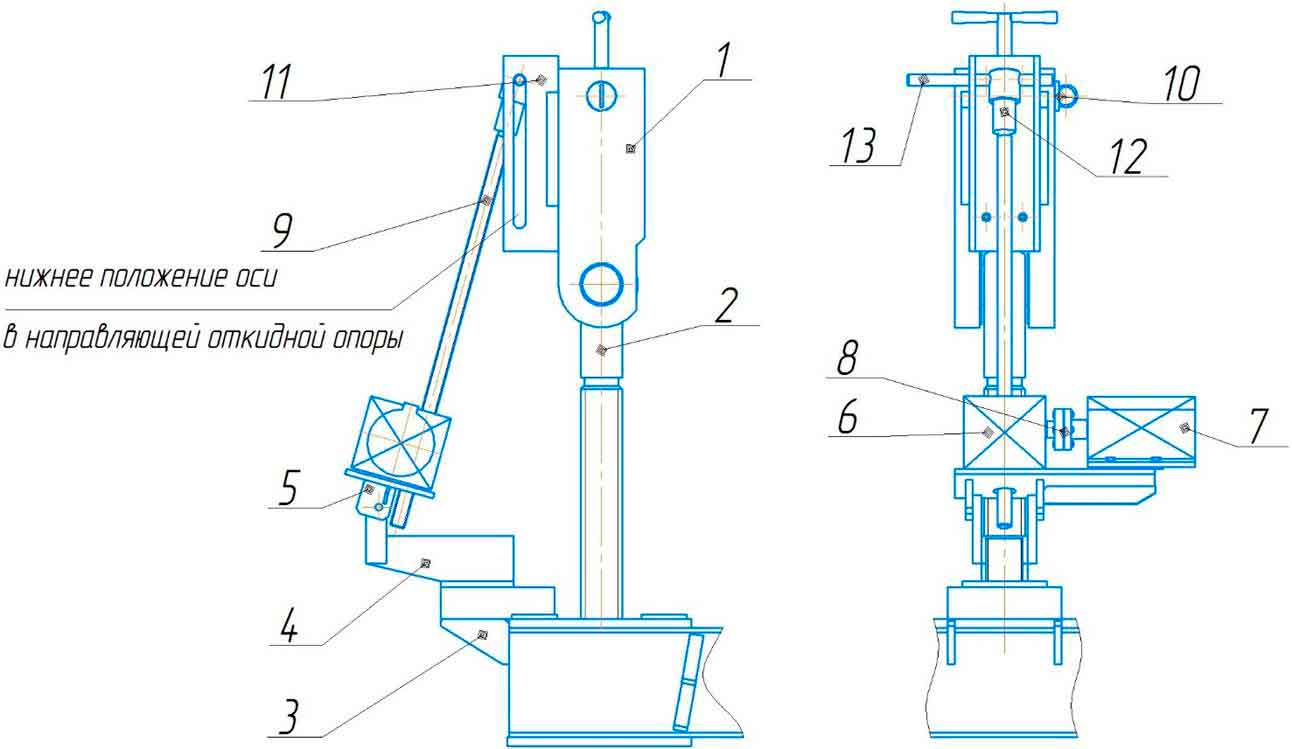

Механизм откидной опоры листогибочной машины ИБ2224

Механизм откидной опоры листогибочной машины ИБ2224

Механизм состоит из откидной опоры 1, передвигающих ее винта 9 и направляющей 11, которые приводятся в движение от электродвигателя 7 через червячный редуктор 6. На валу редуктора монтируется муфта 8. Редуктор и электродвигатель крепятся к подмоторной плите. Подмоторная плита 5 крепится к кронштейну 4,установленом на основании 3.

В откидной опоре закрепляется стопорный палец 10, фиксирующая положение опоры относительно верхнего валка. Наконечник 12 и ось 13 перемещаются по пазу направляющей откидной опоры.

Эксплуатация машины листогибочной ИБ2224 разрешается после установки ограждения откидной опоры.

Система смазки трёхвалковой листогибочной машины  ИБ2224

На трёхвалковой листогибочной машине ИБ2224 смазка трущихся поверхностей осуществляется следующими способами:

  • шприцеванием ручным шприцем через пресс-масленки;
  • ручной закладкой;
  • заливкой в корпуса редукторов.

Принципиальная схема смазочной системы машины листогибочной  ИБ2224

Смазочная система ИБ2224

Объекты смазки и точки смазки

№ см. рис.8

Наименование

Смазочный материал

Периодичность смазки

1

Подшипники скольжения боковых валков

Циацим-203

1 раз в смену

2

Подшипники скольжения верхнего валка

''

''

3

Редуктор перемещения верхнего валка

И-40

 3 месяца

4

Шестерни боковых валков

Циацим-203

1 раз в смену

5

Редукторы подъема верхнего валка

''

1 раз в неделю

6

Редуктор главного привода

И-40

3 месяца

7

Редуктор откидной опоры

И-40

3 месяцев

8

Винт откидной опоры

Циацим-203

1 раз в смену

9

Эксцентриковая ось механизма отключения правого редуктора

''



2 раза в месяц

10

Откидная опора

''

1 раз в неделю

11

Шестерня главного привода

''

1 раз в смену

12

Винты подъема верхнего валка

''

1 раз в неделю

  • Для смазки редукторов применяется масло И-40. Смазка осуществляется разбрызгиванием. Смазка подшипников скольжения, винтов подъема,  производится от пресс-масленок при помощи шприца – ЦИАТИМ-203.
  • Замену масла в редукторе главного привода и червячном редукторе производить через 3 месяца. Масло в редуктора доливать по мере необходимости.

Порядок установки трёхвалковой листоггибочной машины ИБ2224

Снятие антикоррозийных покрытий

Антикоррозийные покрытия, нанесенные перед упаковкой на необработанные некрашеные поверхности, удаляются с помощью бензина.

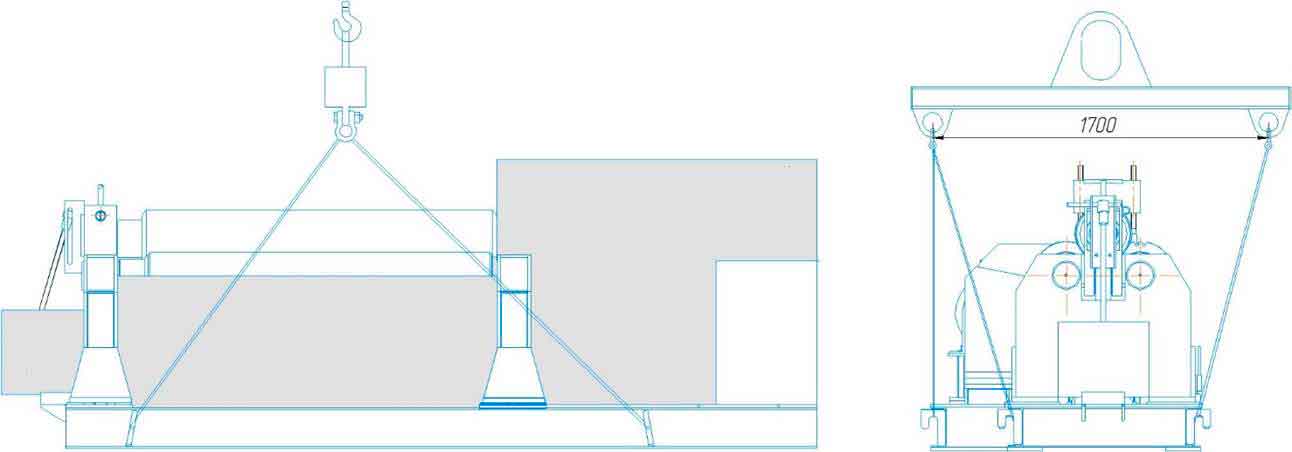

Транспортирование трёхвалковой листоггибочной машины ИБ2224

Транспортировку машины следует производить согласно схеме

Транспортирование трёхвалковой листоггибочной машины ИБ2224

Внимание погрузку , разгрузку и установку станка производить при помощи траверсы за такелажные крюки расположенные на раме станка. При отсутствии траверсы допускается  производить погрузку , разгрузку и установку станка при полностью снятых ограждениях во избежание их деформации.

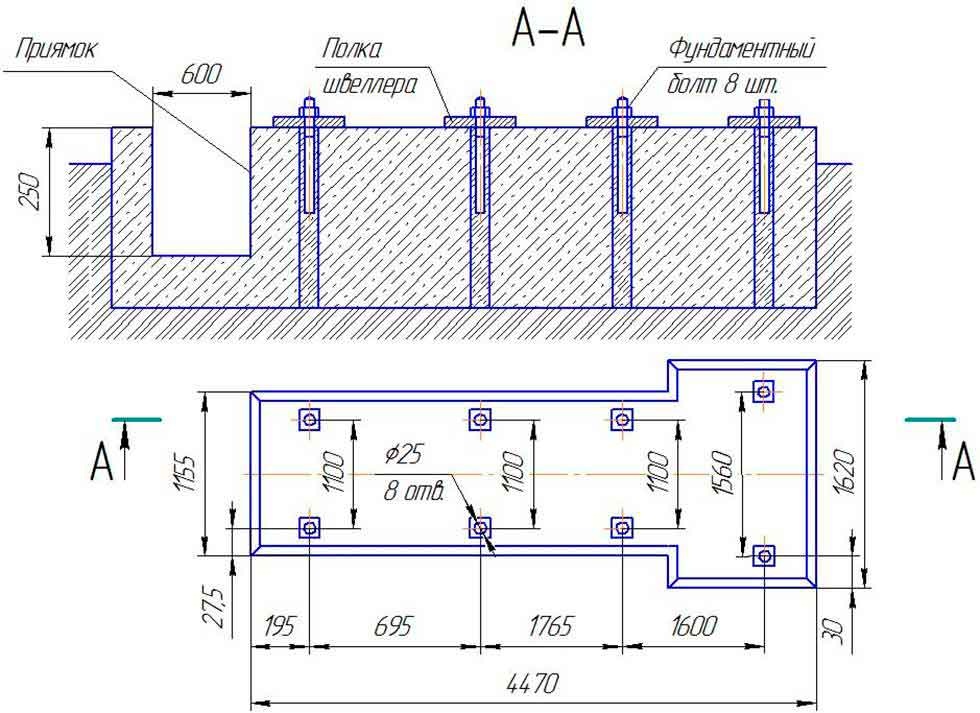

Установка листогибочной трехвалковой машины ИБ2224

Установка листогибочной трехвалковой машины ИБ2224

Точность работы машины  листогибочной трехвалковой ИБ2224 зависит от правильности ее установки. Машину установить на фундамент и выверить в двух плоскостях при помощи уровней, установленных на поверхности боковых валков.. Отклонение не должно превышать 0,5 мм на длине 1000 мм. Глубина заложения фундамента принимается  в зависимости от грунта.

Работа на трйхвалковой листогибочной машине ИБ2224

Гибка цилиндрических обечаек на листогибе ИБ2224

  1. До начала работы проверяется следующее:
    • Упор левого конца верхнего валка должен быть максимально поднят, чтобы, во время работы исключалось касание  верхнего валка.
    • Стопорный палец откидной опоры, должен быть зафиксирован в корпусе откидной опоры.
    • Необходима строгая параллельность верхнего валка относительно нижних валков. Необходимая регулировка производится при помощи механизма подъема и опускания валка и устройства для отключения правого червячного редуктора. По окончании регулировки валка можно приступить к работе. Перед началом работ окалину с листовых заготовок следует  удалить. Очищение от окалины листа обеспечивает необходимое скольжение между валками.
  2. Листы, подлежащие гибке, вставляются в вальцы , верхний валок опускается в соответствии с диаметром изгибаемой обечайки, опускание верхнего валка производится как до начала гибки, так и в процессе ее.
  3. По окончании гибки обечайки привод машины листогибочной ИБ2224 выключается, верхний валок  поднимается до упора  верхнего валка, снимается стопорный палец откидной опоры, включается привод откидывании опоры верхнего валка и производится съем согнутой обечайки при помощи грузоподъемных механизмов.
  4. После съема обечайки закрыть откидную опору, вставить стопорный палец, опустить наконечник винта откидной опоры до упора оси винта в  крайнее нижнее положение паза направляющей откидной опоры, после чего можно повторить цикл.

Гибка конических обечаек на листогибе ИБ2224

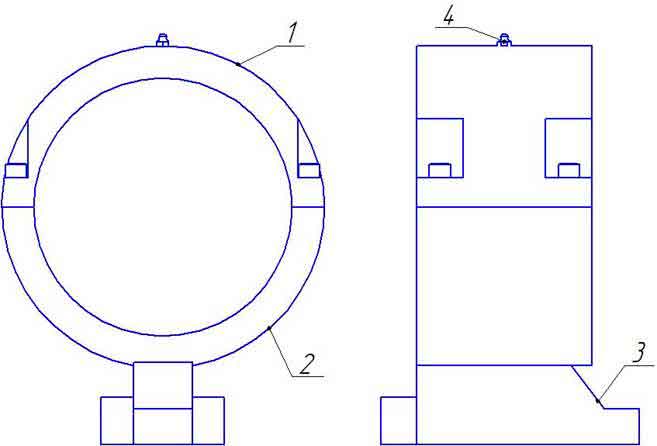

Приспособление для гибки конических обечаек

Приспособление для гибки конических обечаек

  1. Корпус верхний,
  2. корпус нижний,
  3. упор,
  4. пресс-масленка.

Порядок гибки

  1. Гибка конических обечаек листогибочной машиной ИБ2224 производится с наклонным верхним валком. Уклон валка должен быть обязательно в сторону откидной опоры и осуществляется следующим образом: механизмом перемещения поднимают верхний валок на нужную высоту, затем отключают правый редуктор и, продолжая работать механизмом перемещения, поднимают левый конец верхнего валка в необходимое наклонное положение.
  2. Заготовленная из листа развертка с предварительно подогнутыми кромками вводится между валками и производится гибка обечайки с необходимой подрегулировкой положения верхнего валка в процессе гибки, предварительно настроив упор таким образом, чтобы он своим верхним концом зашел в проточку откидной опоры.
  3. Съем согнутой обечайки производится также как цилиндрической.

Гибка на ИБ2224 двутавров и швеллеров до №14

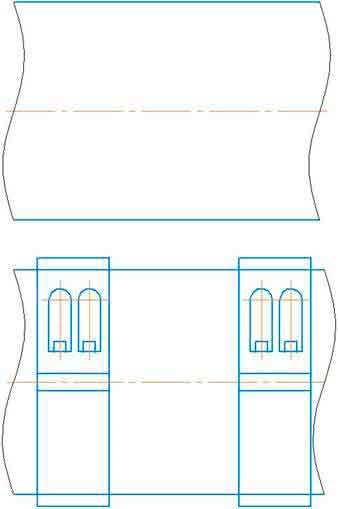

Приспособление для гибки швеллера и двутавра

Приспособление для гибки швеллера и двутавра



  1. Гибка двутавров и швеллеров до №14 и уголков до  №5 до 7,5 (прихваченных попарно в виде швеллера):
  2.  Гибка двутавров и крупных швеллеров по оси У-У производится между валками машины. Швеллера гнутся в обечайки полками наружу или внутрь.
  3. Для гибки двутавров и швеллеров на середине нижних валков закрепляются специальные кольца из комплекта сменных деталей вальцов. Расстояние между кольцами должно соответствовать номеру сгибаемого двутавра или швеллера.
  4.  Сгибаемый двутавр или швеллер (полками вверх или вниз) укладывается предварительно обогнутым концом на нижние валки между кольцами. Сам процесс гибки и съем производится аналогично описанного в разделе А.

Гибка уголков и швеллеров №16-20 и уголков до №5  (прихваченных попарно в виде швеллера)

  1. Гибка производится между специальными роликами из комплекта сменных деталей машины ИБ2224. Гибка обечаек выполняется полками наружу или внутрь при одной и той же установке роликов.
  2. Ролики закрепляются при помощи болтов валка.
  3. Швеллера и уголки, прихваченные попарно в виде швеллера укладываются предварительно подогнутыми концами на профильные ролики с гайками, закрепленные на валках. Расстояние между выступами ролика и гайки должно соответствовать номеру изгибаемого швеллера или сумме номеров двух уголков.
  4. Опускание верхнего валка с закрепленным на его конус гладким роликом производится в соответствии с диаметром гибки как до начала гибки, так и в процессе ее.
  5. По окончании гибки верхний валок несколько приподнимается, согнутый швеллер или уголки удерживаются захватным приспособлением грузоподъемного механизма или поддерживается рабочим (в зависимости от веса) и производится снятие готовой детали.

Гибка полосовой стали

  1. Гибка полосовой стали производится на ребро между специальными роликами из комплекта сменных деталей машины.
  2. Крепление нижних прижимных роликов с гайками и верхнего гладкого ролика, так же как и в процессе гибки и снятия готовой детали аналогично описанному процессу
  • Расстояние между профильным роликом и гайкой устанавливается в зависимости от толщины полосовой стали.

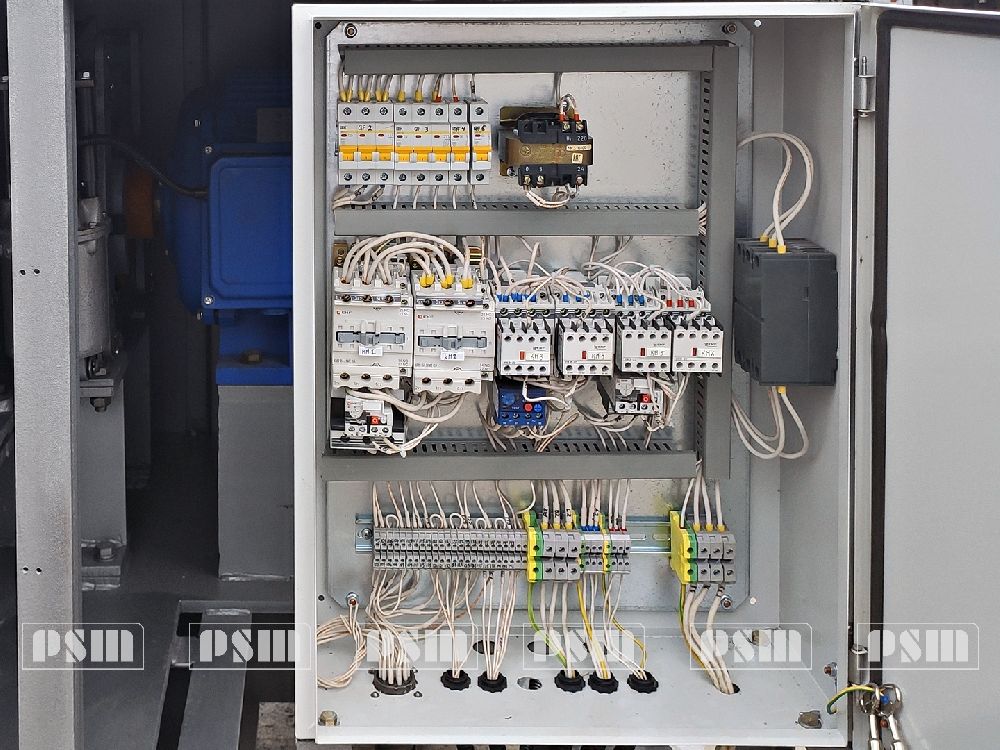

Характеристика электрооборудования машины листогибочной трйхвалковой ИБ2224

Параметры сети

~3Ф, 380В, 50Гц, 80А

Напряжение цепи управления

24В

Электродвигатель вращения боковых валков:

- мощность

- частота вращения

АИР 225 М8

30 кВт

750 об/мин

Электродвигатель подъема верхнего валка:

- мощность

- частота вращения

АИР 132 S4

7.5 кВт

1500 об/мин

Электродвигатель откидной опоры:

- мощность

- частота вращения

АИР 80 А4

1.1 кВт

1500 об/мин

Органы управления листогибочной машиной ИБ2224

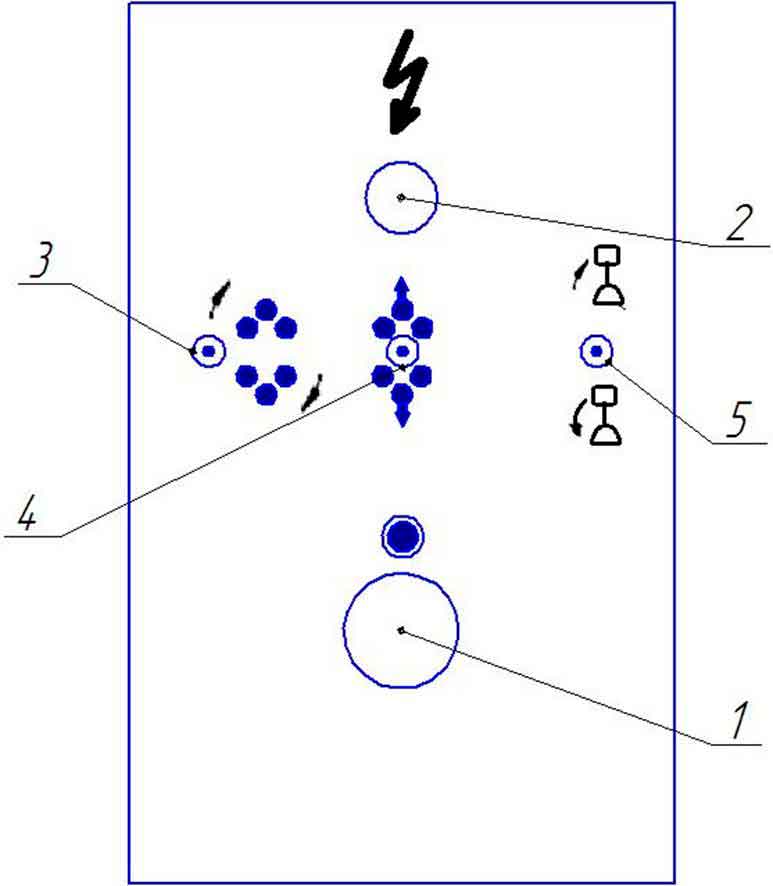

Органы управления листогибочной машиной ИБ2224

  1. Общий стоп
  2. Лампа сигнальная «Сеть»
  3. Тумблер вращения боковых валков вперед/назад.
  4. Тумблер перемещения верхнего валка вверх/вниз.
  5. Тумблер перемещения откидной опоры вверх/вниз.

Первоначальный пуск

Эксплуатация и обслуживание электрооборудование машины листогибочной ИБ2224 должны производится в соответствии с действующими «Правилами эксплуатации электроустановок потребителей»

Обслуживание электрооборудование должно производиться электротехническим персоналом закрепленным за данной машиной.

Корпуса электрошкафа и машины должны быть надежно заземлены. Работа на незаземленной машине КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ.

Проверить надежность заземления всего электрооборудования и качество монтажа. Включить вводной выключатель, установленный на борту электрошкафа.

При помощи кнопок, установленных на пульте управления, проверить правильность срабатывания магнитных пускателей, блокировок и поверить правильность вращения электродвигателей.

Описание работы электросхемы ИБ2224

Электрооборудование подключается к сети вводным автоматическим выключателем QF1, который находится на стенке электрошкафа. По окончании работы, а так же при осмотре и ремонте машины, вводный автоматический выключатель должен быть обязательно выключен. После включения вводного автомата подается напряжение и на пульте управления загорается сигнальная лампа. Электросхема предусматривает реверсивное управление всеми тремя электродвигателями машины, причем кнопки управления двигателя верхнего валка и откидной опоры работают в толчковом режиме.

Ограничение движений верхнего валка в конечных положениях, осуществляется конечными выключателями SQ2, SQ3.

Движение верхнего валка вниз производится нажатием тумблера SА2. При этом верхний валок перемещается вниз до срабатывания конечного выключателя SQ3, после чего движение валка прекращается независимо от нажатия тумблера SА2.

Ограничение верхнего конечного положения верхнего валка осуществляется контактами концевого выключателя SQ2.

После окончания процесса гибки листа, нажатием тумблера SА2 «Вверх» включается электродвигатель механизма перемещения верхнего валка. При достижении верхнего валка концевого выключателя SQ2 контакты размыкаются, ограничивая движение валка. Ограничение положения откидной опоры осуществляется концевым выключателем SQ5 в верхнем положении и SQ4 в нижнем положении. Механизмы машины могут быть остановлены в любой момент аварийной кнопкой SB1 «Аварийный стоп».

Блокировки

SQ1-разрешение подъема-опускания верхнего валка.

SQ2- ограничивает движение верхнего валка вверх.

SQ3 -  ограничивает перемещение верхнего валка вниз.

SQ4 – отключает двигатель откидной опоры в откинутом положении.

SQ5 – отключает двигатель откидной опоры в надетом состоянии и разрешает работу главного привода и верхнего валка.

Защита

Защита электрооборудования от перегрузки и токов короткого замыкания осуществляется автоматическими выключателями QF1,QF2,QF3,QF4.

и2224, технические характеристики станка и 2224 паспорт вальцы И 2224 Машина листогибочная трехвалковая И2224 продам. машина трехвалковая и2224, ИА2224 вальцы И2224 характеристики и 2224. продам вальцы мод и2224, вальцы и2224 габариты И2224 Машина листогибочная И2224 цена, руб..

Чесноков Роман Эдуардович
Коммерческий директор
stanki-pcm@mail.ru
Демидов Иван Андреевич
Специалист отдела сбыта
stanki-pcm@mail.ru
Ларькина Ольга Вячеславовна
Специалист отдела сбыта
stanki-pcm@mail.ru
ИБ2212 Ширина изгибаемого листа 1550мм; толщина при гибке 1,5мм, при подгибке 1мм
ИБ2213 Ширина изгибаемого листа 1250мм; толщина при гибке 3мм, при подгибке 2мм
ИБ2216 Ширина изгибаемого листа 2000мм; толщина при гибке 4мм, при подгибке 3мм
ИБ2220 Ширина изгибаемого листа 2000мм; толщина при гибке 10мм, при подгибке 8мм
ИБ2222 Ширина изгибаемого листа 2000мм; толщина при гибке 16мм, при подгибке 12мм
ИБ2223 Ширина изгибаемого листа 2000мм; толщина при гибке 20мм, при подгибке 16мм
ИБ2224 Ширина изгибаемого листа 2000мм; толщина при гибке 25мм, при подгибке 20мм. ТУ3828-001-23881227-2014

ФОРМА ЗАКАЗА

410056 г. Саратов
ул. Астраханская, д.88
корпус 2, офис 2
+7 (8452) 49-13-40
460000 г. Оренбург
ул. Терешковой, д.287А
+7 (3532) 68-71-72
+7 (3532) 40-13-49
115088 г. Москва
2я ул.Машиностроения,17/1 эт.2,пом.1,ком.68,оф,1
+7 (495) 133-96-62
400027 г. Москва
пр. Измайловский, д.14
корпус 1, к.23
+7 (499) 398-49-13
Данный интернет сайт носит исключительно информационный характер и вся информация на нем не является публичной офертой, определяемой положениями статьи 437 (2) Гражданского кодекса Российской Федерации. Внешний вид и цвет поставляемого оборудования может незначительно отличатся от представленного на фотографиях
