Назначение вальцев трёхвалковых листогибочных ИБ2223

Вальцы трехвалковые листогибочные ИБ2223: для листа 2000х20мм. изготовлена по ТУ3828-002-66656357-2021.

Машина предназначена для гибки цилиндрических и конических обечаек из листового материала в холодном стоянии толщиной до 20мм и шириной до 2000мм с пределом текучести σт=250 МПа (25 кгс/мм.кв.).

В этом случае машина должна быть укомплектована специальными приспособлениями, которые поставляются заводом по особому заказу и за отдельную плату.

Технические характеристики ИБ2223

Наибольшая толщина изгибаемого листа из материала с пределом текучести σт=250 МПа (25 кгс/мм2):20
Ширина листа, мм2000
Наименьший радиус гибки, мм520
Диаметр верхнего валка, мм340+5
Диаметр нижнего валка, мм285+5
Мощность главного электродвигателя, кВт30
Мощность электродвигателя привода верхнего валка, кВт7,6
Мощность электродвигателя привода откидной опоры, кВт1,1
Мощность электродвигателя механизма поддержки обечайки (опция), кВт1,5
Габаритные размеры:
- слева-направо, мм5200
- спереди-назад, мм1650
- высота над уровнем пола, мм2100
Масса машины со средствами механизации, кг 12000

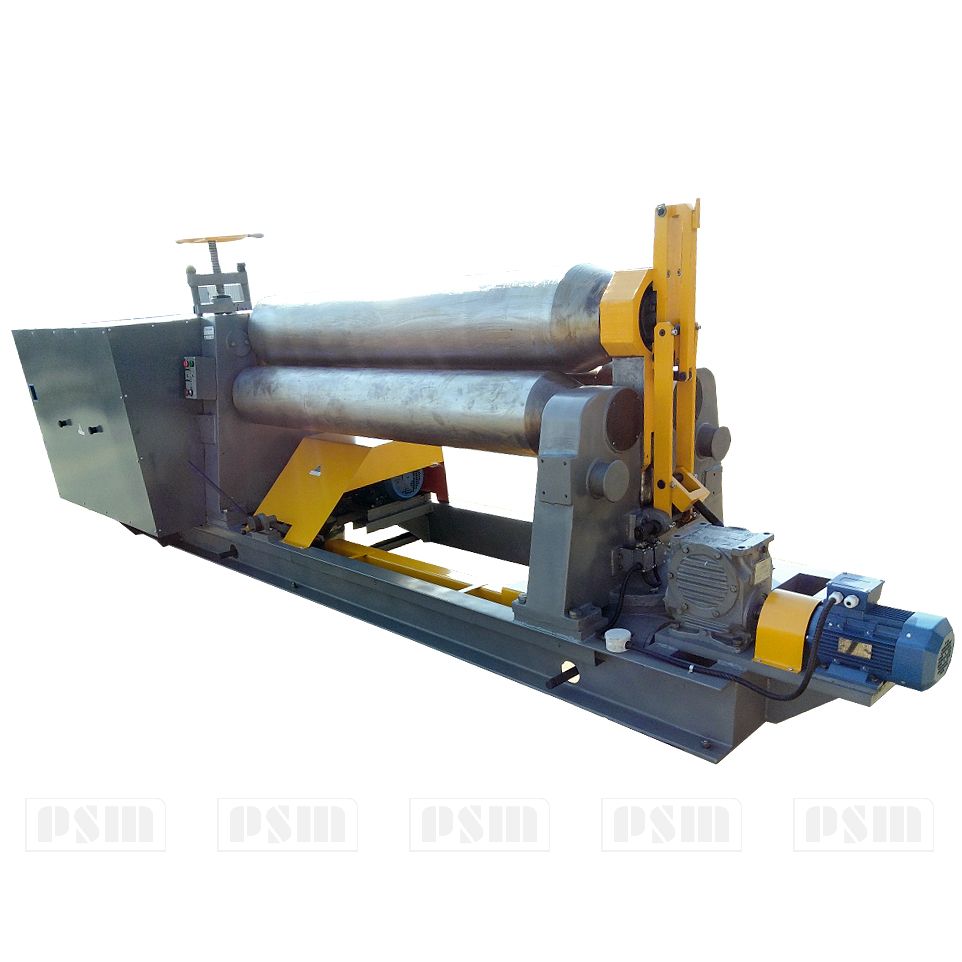

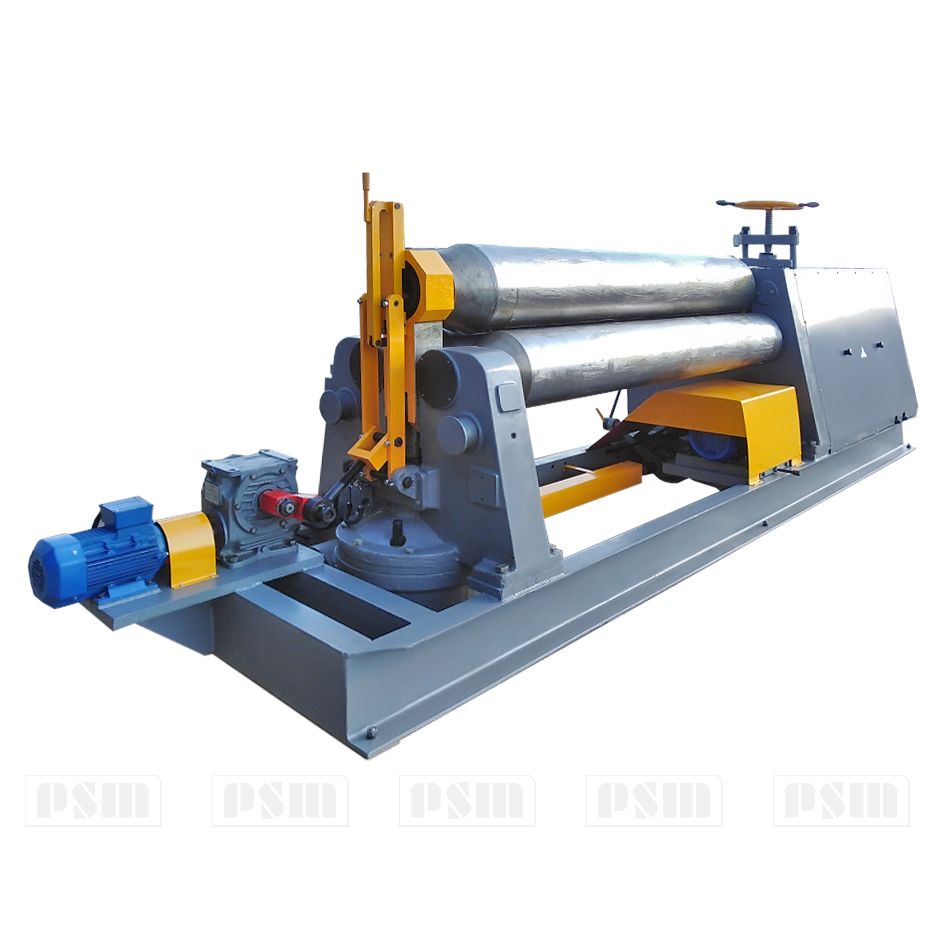

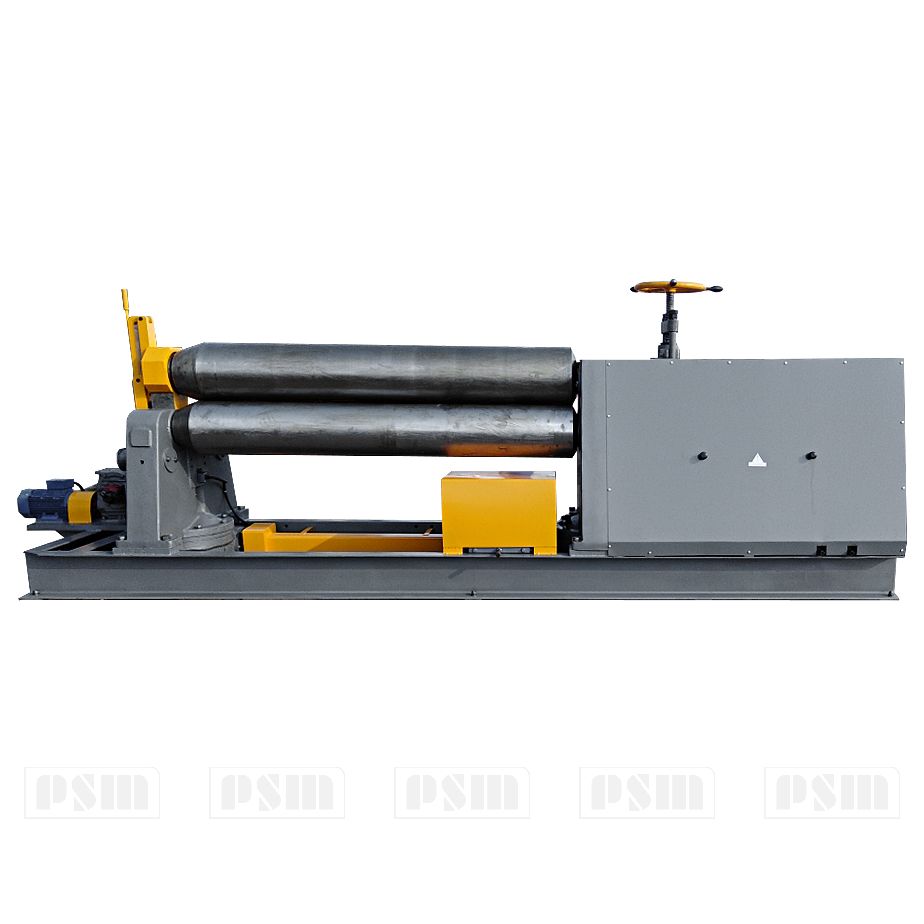

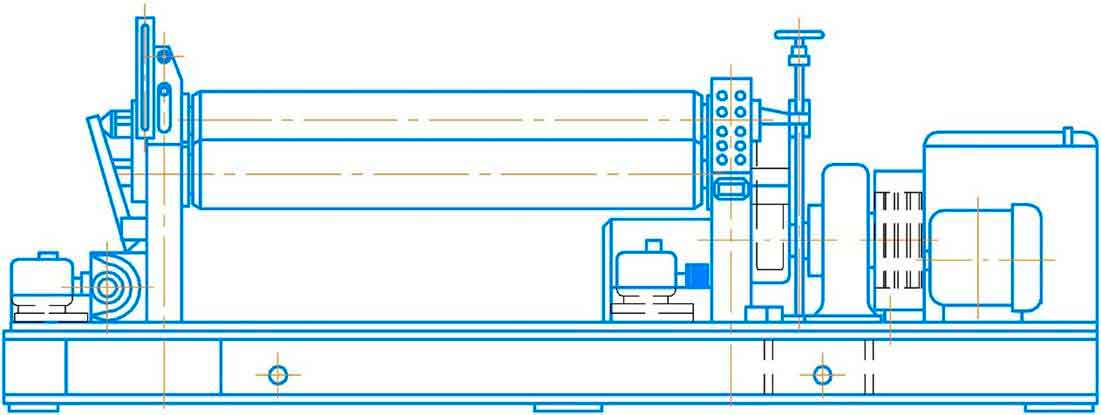

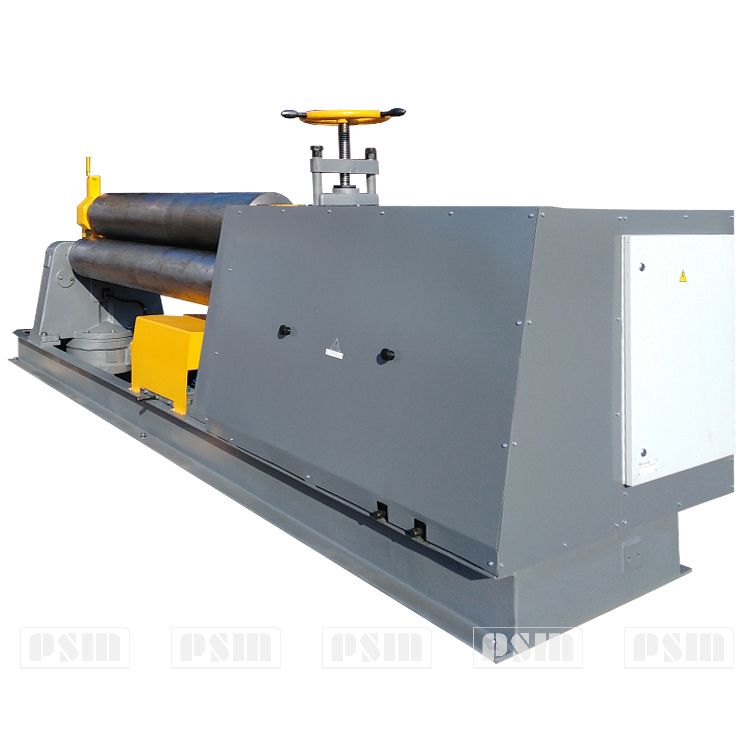

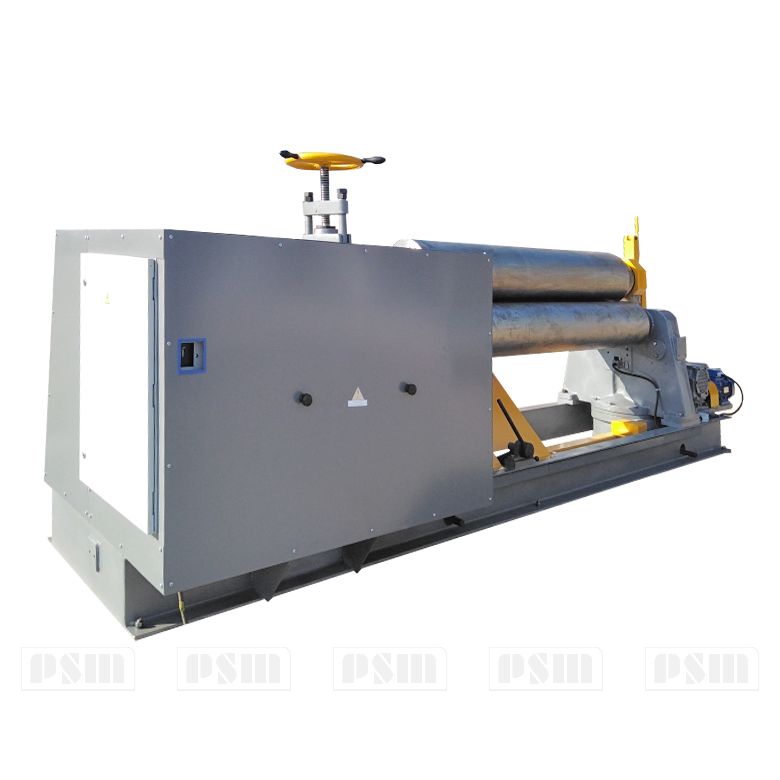

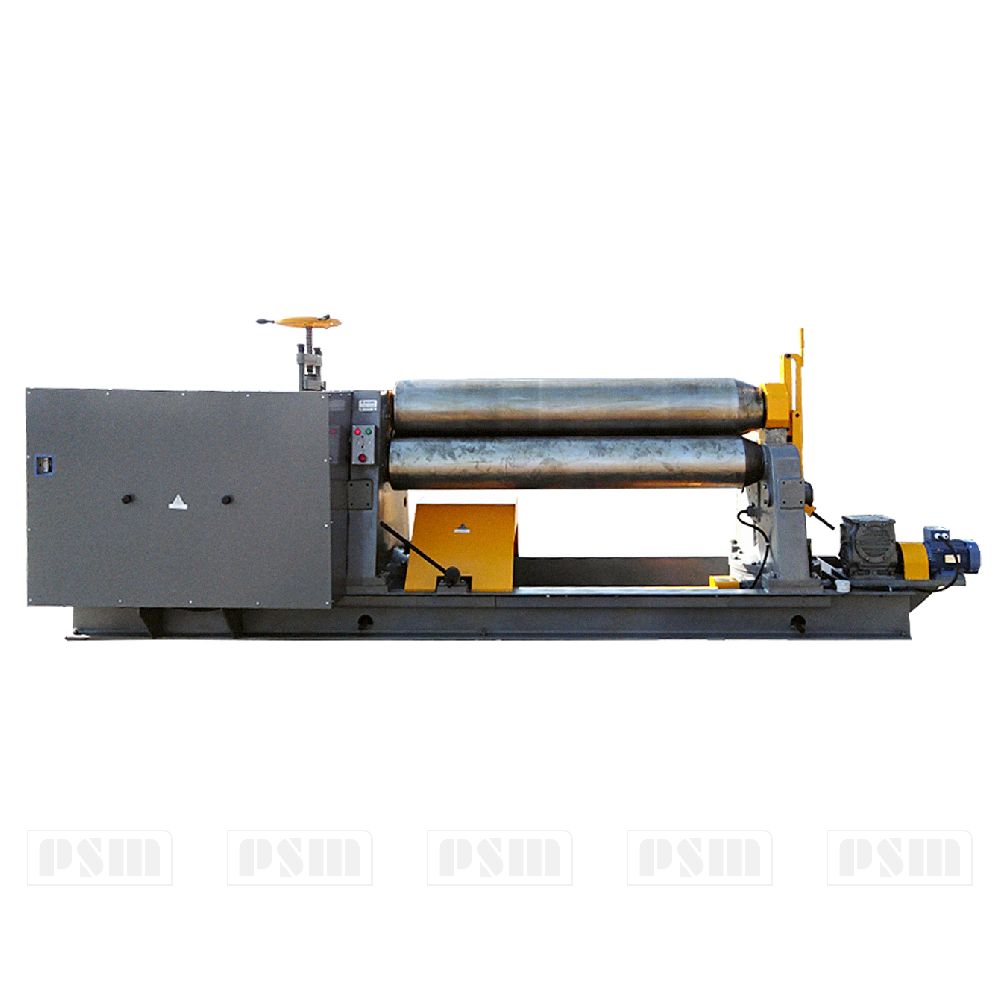

Общий вид листогибочной машины ИБ2223

Общий вид листогибочной машины ИБ2223

Краткое описание конструкции и работы листогибочной машины ИБ2223

Машина листогибочная трехвалковая ИБ2223 состоит из следующих узлов и механизмов:

  1. Станина
  2. Привод машины
  3. Механизм перемещения верхнего валка
  4. Механизм откидной опоры
  5. Смазочный узел

Кинематическая схема листогибочной машины ИБ2223

Кинематическая схема листогибочной машины ИБ2223

  1. Электродвигатель главного привода
  2. Клиноременная передача
  3. Редуктор
  4. Шестерня редуктора
  5. Шестерня валков
  6. Маховичок винтового упора верхнего валка
  7. Винтовой упор левого конца верхнего валка
  8. Конечный выключатель упора левого конца верхнего валка
  9. Поворотная опора верхнего валка
  10. Конечные выключатели крайних положений верхнего валка
  11. Клиноременная передача
  12. Червячно-винтовая передача верхнего валка
  13. Рукоятка включения кулачковой муфты
  14. Электродвигатель механизма перемещения верхнего валка
  15. Кулачковая муфта выключения правого червяка
  16. Электродвигатель механизма откидной опоры
  17. Промежуточный вал
  18. Червячный редуктор
  19. Червячно-винтовая передача перемещения верхнего валка
  20. Конечный выключатель нижнего положения откидной опоры
  21. Вал поворотных рычагов
  22. Конечный выключатель нижнего положения откидной опоры
  23. Цепная передача привода откидной опоры
  24. Шпонка поворотная
  25. Опора откидная

Валки установлены в двух стойках, закрепленных на общем основании. Два нижних валка являются приводными, верхний валок перемещается по высоте, создавая условия гибки.

Правый конец верхнего валка покоится в откидной опоре, левы конец может подпираться упором. Откидывание правой опоры необходимо для снятия с валка согнутой обечайки. Подъем и опускание верхнего валка производятся с помощью червячно-винтовых передач, а контролируются по указателю положения верхнего валка.

Управление машиной кнопочное с пульта, расположенного на правой стойке машины.

Механизм перемещения верхнего валка имеет блокировку с помощью путевых переключателей, которые ограничивают ход валка вверх и вниз. Для предохранения от перегрузок главного привода, привода откидывания опоры и привода механизма подъема верхнего валка в механизмы вмонтированы фрикционные предохранительные муфты.

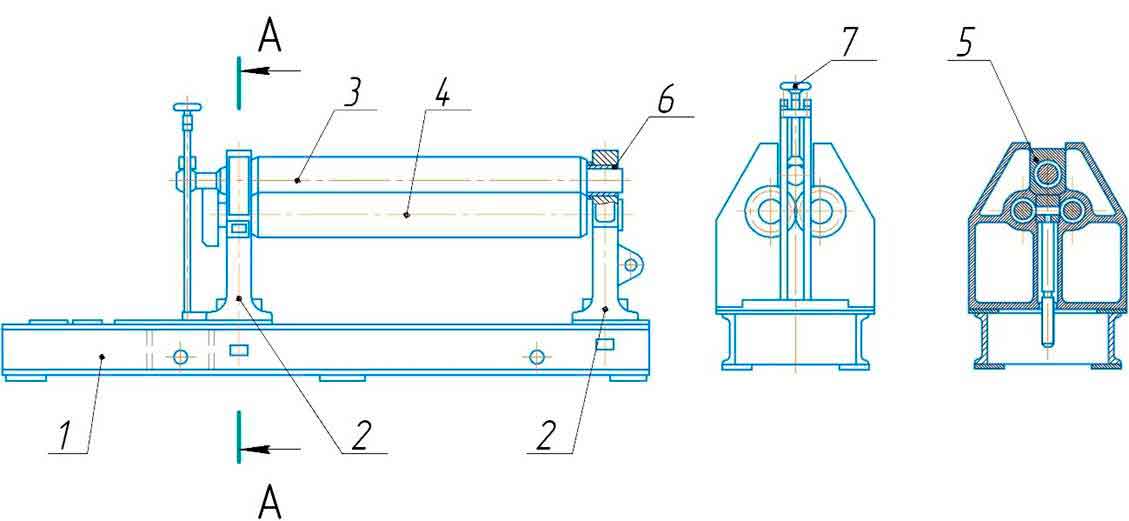

Станина листогибочной машины ИБ2223

Станина листогибочной машины ИБ2223

Станина сварная, состоит из основания 1 и двух стоек 2. К основанию станины с помощью болтов крепятся стойки, редуктор, электродвигатели. Нижние боковые валки 3 диаметром 300мм и верхний валок 4 диаметром 350мм крепятся к стойкам. Левый подшипник верхнего валка запрессован в качающейся опоре 5, а правый покоится в специальной обойме 6, которая поддерживается откидной опорой и фиксируется шпонкой. С помощью маховичка 7 подпирают верхний валок при откинутой правой опоре

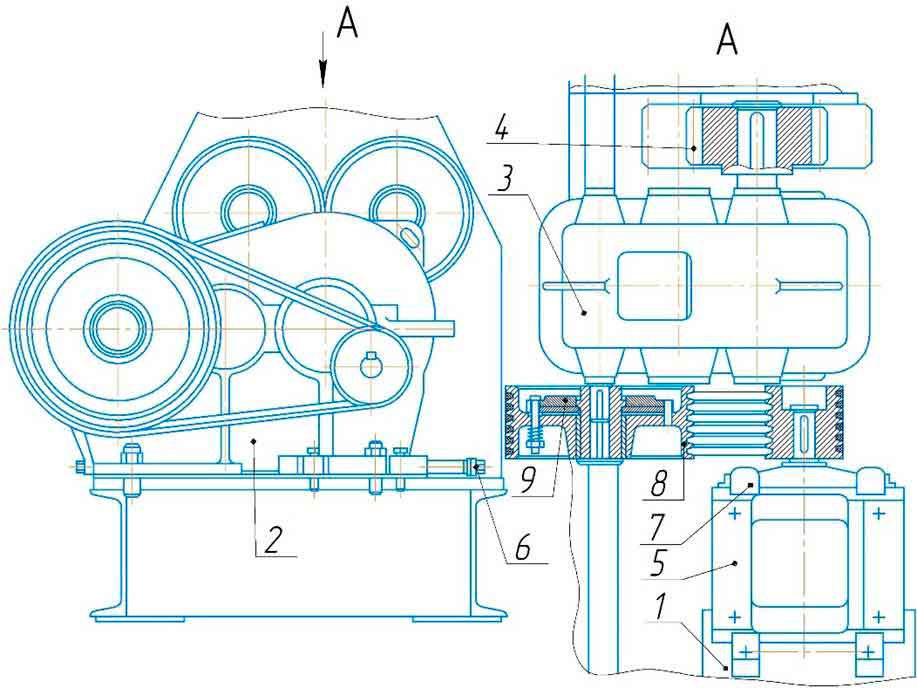

Привод машины листогибочной ИБ2223

Привод машины листогибочной ИБ2223

От электродвигателя 1 с помощью клиноременной передачи 2, вращение передается на редуктор 3, на выходном валу которого установлена шестерня 4. Электродвигатель установлен на подвижной плите 5, которая может перемещаться с помощью винта 6, предназначенного для натяжения ремней. Положение плиты фиксируется сухарями 7. В маховике 8 встроена фрикционная предохранительная муфта 9, предупреждающая поломку машины при перегрузках.

Механизм перемещения верхнего валка листогибочной машины ИБ2223

Механизм перемещения верхнего валка листогибочной машины ИБ2223 состоит из электродвигателя клиноременной передачи, кулачковой муфты, двух червячных редукторов с общим карданным валом и ручного механизма отключения правого червячного редуктора. Электродвигатель крепится на плите, которая прижимается сухарями к основанию станины. В случае гибки конусных обечаек отключают правый червячный редуктор поворотом ручки механизма отключения кулачковой муфты, установленной на общем карданном валу червячных редукторов. В маховике встроена фрикционная предохранительная муфта, с помощью винта осуществляется регулировка натяжения ремней. Смазка червячных редукторов производится маслом, залитым в корпус редуктора, а уровень контролируется щупом.

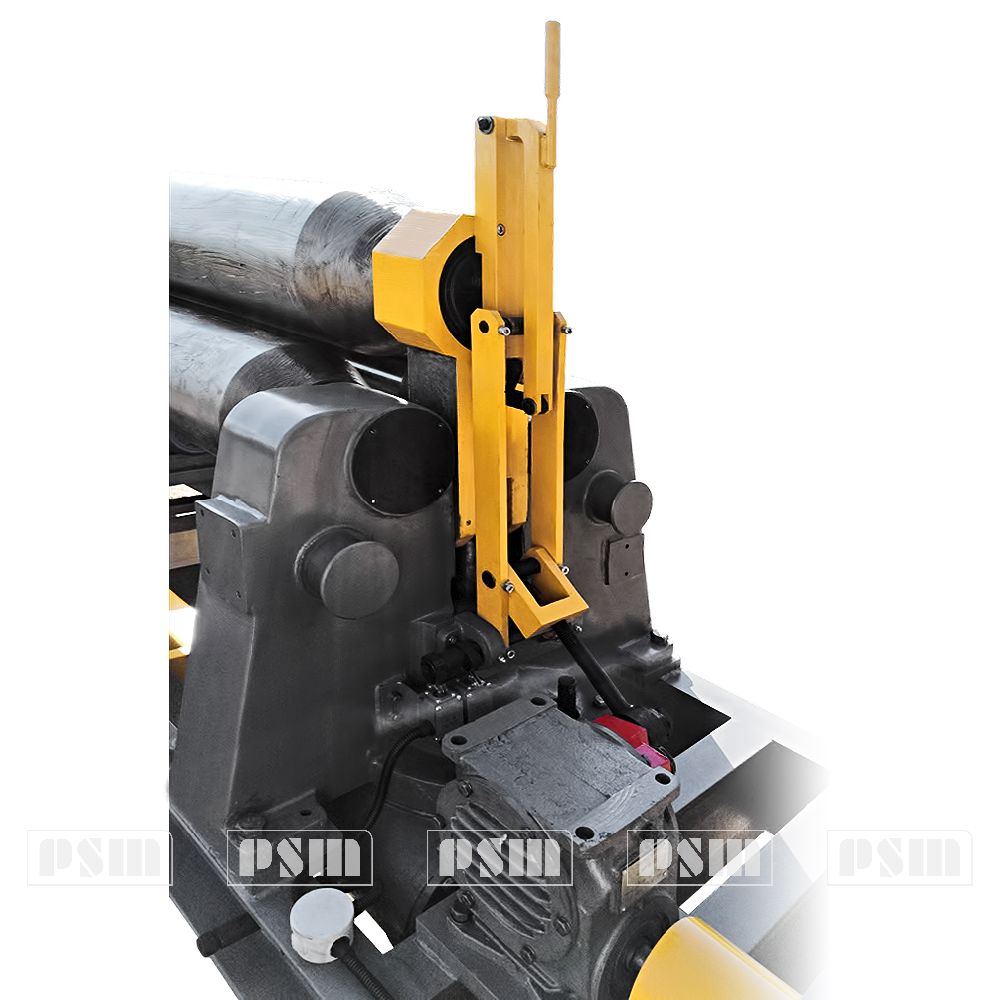

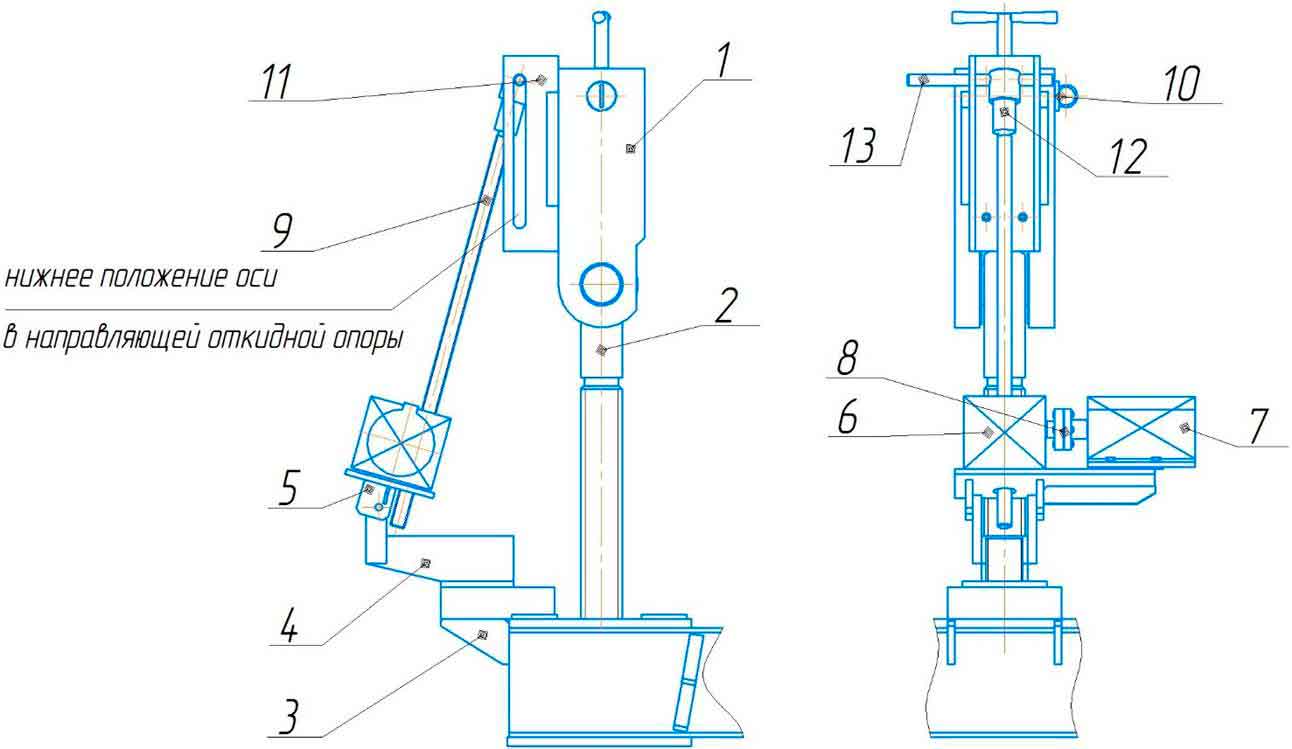

Механизм откидной опоры листогибочной машины ИБ2223

Механизм откидной опоры листогибочной машины ИБ2223

Механизм состоит из откидной опоры 1, передвигающих ее винта 9 и направляющей 11, которые приводятся в движение от электродвигателя 7 через червячный редуктор 6. На валу редуктора монтируется муфта 8. Редуктор и электродвигатель крепятся к подмоторной плите. Подмоторная плита 5 крепится к кронштейну 4,установленном на основании 3. В откидной опоре закрепляется стопорный палец 10, фиксирующая положение опоры относительно верхнего валка. Наконечник 12 и ось 13 перемещаются по пазу направляющей откидной опоры. Эксплуатация машины разрешается после установки ограждения откидной опоры.

Система смазки листогибочной машины ИБ2223

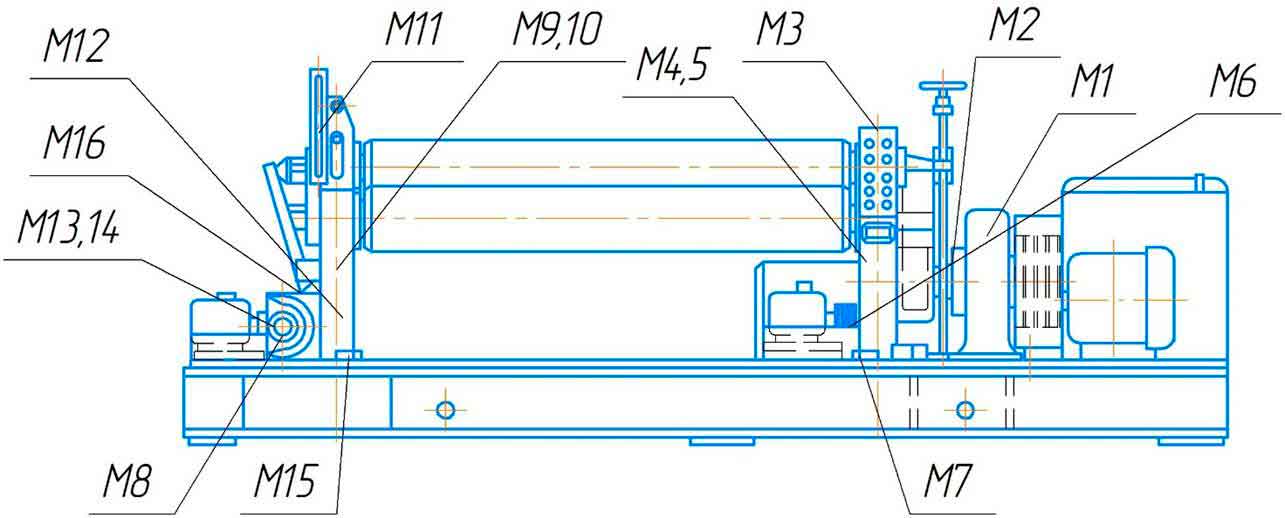

Принципиальная схема смазочной системы машины ИБ2223

Принципиальная схема смазочной системы машины ИБ2223

Наименование

М4,М5,М9,М10

Подшипники скольжения боковых валков

М3,М11

Подшипники скольжения верхнего валка

М13,М14

Подшипники скольжения вала рычагов механизма откидной опоры

М7,М15

подшипники скольжения винтов подъема верхнего валка

М6,М12

Подшипники скольжения осей подъема верхнего валка

М1,М8

Редуктор главного привода и червячный редуктор

М2,М16

Редукторы подъема верхнего валка

Для смазки редукторов применяется масло И-50. Смазка осуществляется разбрызгиванием. Смазка подшипников скольжения, винтов подъема, вала рычагов производится от пресс-масленок при помощи шприца – ЦИАТИМ-203. Замену масла в редукторах подъема верхнего валка производить через 300ч. Замену масла в редукторе главного привода и червячном редукторе производить через 6 месяцев. Смазку подшипников через 3 часа работы.

Техническое обслуживание ножниц ИБ2223

Система технического обслуживания ножниц ИБ2223 определяет порядок, содержание и периодичность осмотра и обслуживания вальцов в процессе эксплуатации.

Предусматриваются следующие виды технического обслуживания:

ТО – 1 – ежедневное;

ТО – 2 – каждые три месяца;

ТО – 3 – ежегодное.

Установка и транспортировка машины листогибочной ИБ2223

Транспортировку машины ИБ2223 следует производить согласно схеме. Погрузку и разгрузку производить за такелажные бобышки, расположенные на стойках станка.

Порядок транспортировки машины листогибочной ИБ2223

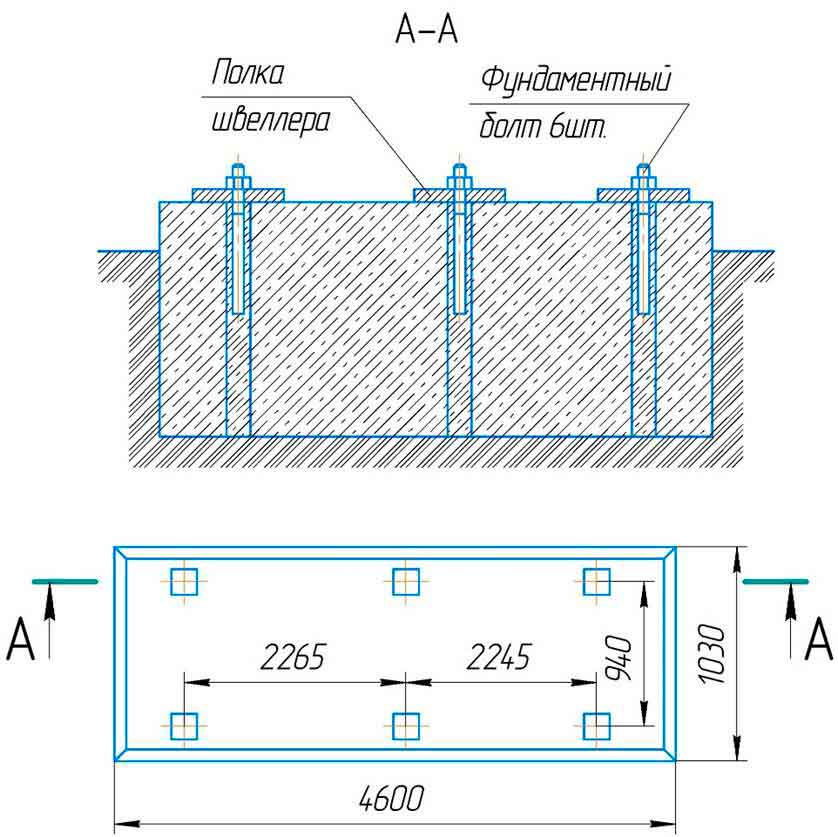

Фундамент под машину листогибочную  ИБ2223

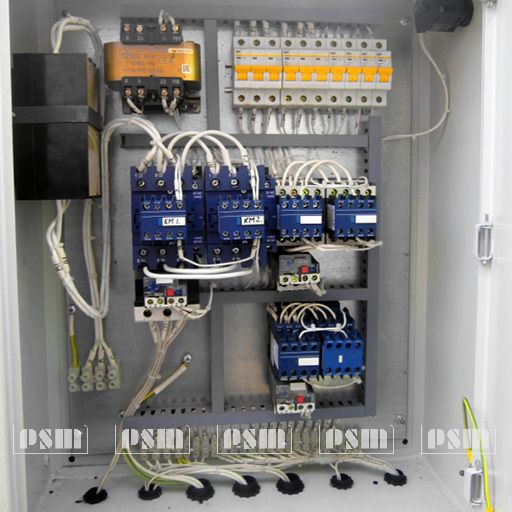

Электрооборудование листогибочной машины ИБ2223

Параметр

Значение

Параметры сети

~3Ф, 380В, 50Гц, 63А

Напряжение цепи управления

24В

Электродвигатель вращения боковых валков:

- мощность

- частота вращения



15 кВт

750 об/мин

Электродвигатель подъема верхнего валка:

- мощность

- частота вращения



5.5 кВт

1500 об/мин

Электродвигатель откидной опоры:

- мощность

- частота вращения



1.1 кВт

1500 об/мин

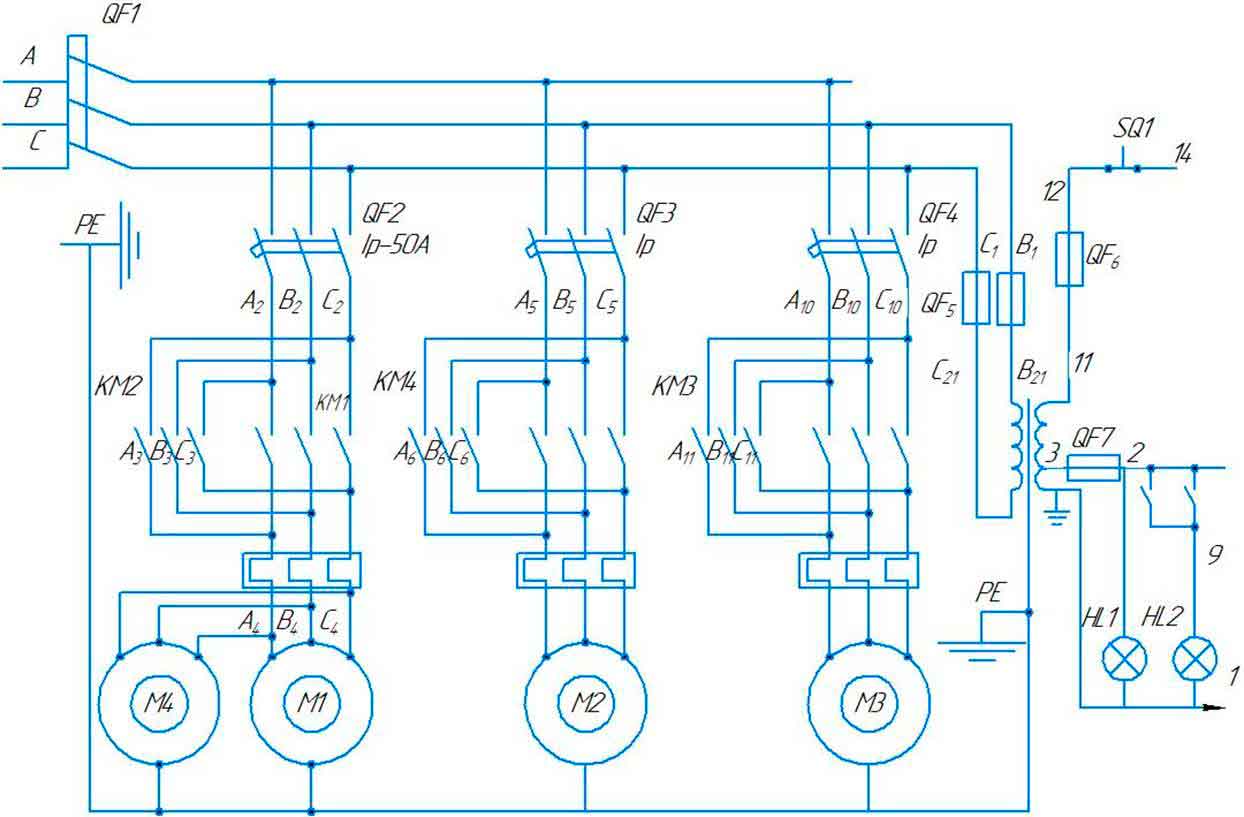

Схема электрическая принципиальная листогибочной машины ИБ2223

Схема электрическая принципиальная  листогибочной машины ИБ2223

Первоначальный пуск листогибочной машины ИБ2223

  • Эксплуатация и обслуживание электрооборудование машины ИБ2223 должны производится в соответствии с действующими «Правилами эксплуатации электроустановок потребителей»
  • Обслуживание электрооборудование должно производиться электротехническим персоналом закрепленным за данной машиной.
  • Корпуса электрошкафа и машины должны быть надежно заземлены. Работа на незаземленной машине КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ.
  • Проверить надежность заземления всего электрооборудования и качество монтажа. Включить вводной выключатель, установленный на борту электрошкафа.
  • При помощи кнопок, установленных на пульте управления, проверить правильность срабатывания магнитных пускателей, блокировок и поверить правильность вращения электродвигателей.

Описание работы электросхемы листогибочной машины ИБ2223

Электрооборудование подключается к сети вводным автоматическим выключателем QF1 (рис.9), который находится на стенке электрошкафа. По окончании работы, а так же при осмотре и ремонте машины, вводный авт.выключатель должен быть обязательно выключен. После включения вводного автомата подается напряжение и на пульте управления загорается сигнальная лампа. Электросхема предусматривает реверсивное управление всеми тремя эл.двигателями машины, причем кнопки управления двигателя верхнего валка и откидной опоры работают в толчковом режиме.

Ограничение движений верхнего валка и откидной опоры в конечных положениях, а так же блокировкой цепей включения электродвигателя главного привода и механизма перемещения верхнего валка осуществляется конечными выключателями SQ2,SQ3 и микропереключателями SB3,SB4.

Движение верхнего валка вниз производится нажатием кнопки SB3. При этом верхний валок перемещается вниз до срабатывания конечного выключателя SQ3, после чего движение валка прекращается независимо от нажатия кнопки SB3.

Ограничение верхнего конечного положения верхнего валка осуществляется контактами микропереключателя SQ2. Нажатием тумблера «Вперед» включается двигатель главного привода. Реверсирование двигателя главного привода производится нажатием тумблера «Назад».

После окончания процесса гибки листа, нажатием микрокнопки SB3 «Вверх» включается электродвигатель механизма перемещения верхнего валка. При достижении валками положения, когда левый конец его подойдет к упору микропереключателя SQ2 контакты размыкаются, ограничивая движение валка. Ограничение откинутого положения опоры осуществляется контактом SQ5. Возврат в исходное положение – нажатием кнопки SB5 «Назад». Выключают двигатель в этом положении контакты микропереключателя SQ4. Механизмы машины могут быть остановлены в любой момент аварийной кнопкой SQ1 «Аварийный стоп».

Блокировки

  • SQ2 ограничивает движение верхнего валка вниз. SQ3 микропереключатель упора верхнего валка ограничивает перемещение верхнего валка вверх и подготавливает к работе двигатель откидной опоры.
  • SQ4 – отключает двигатель откидной опоры в надетом состоянии и разрешает работу главного привода и верхнего валка.
  • SQ5 – отключает двигатель откидной опоры в откинутом положении.

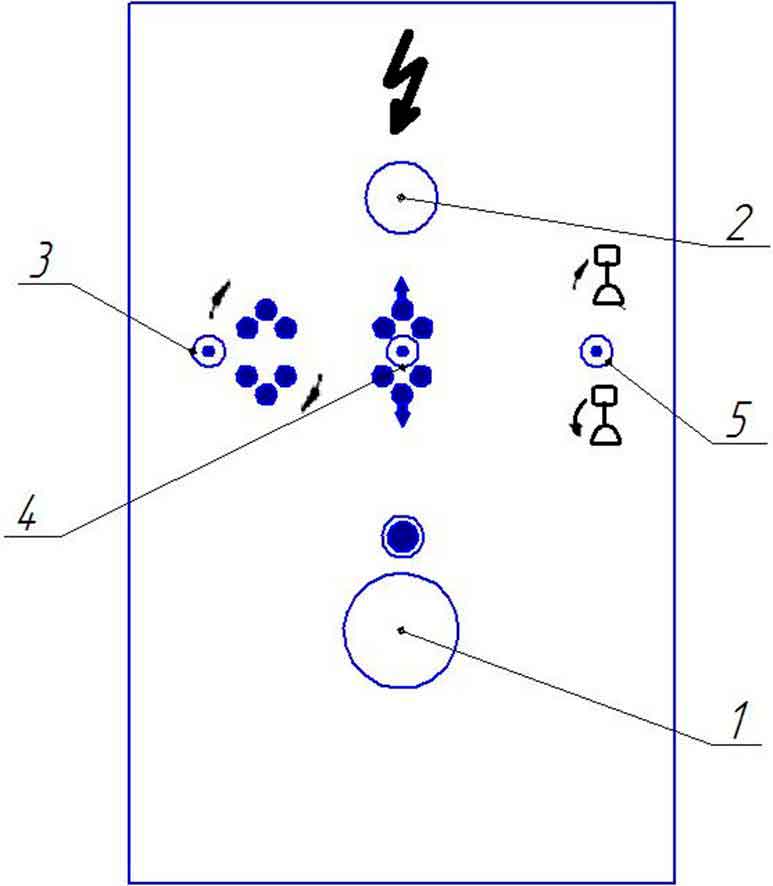

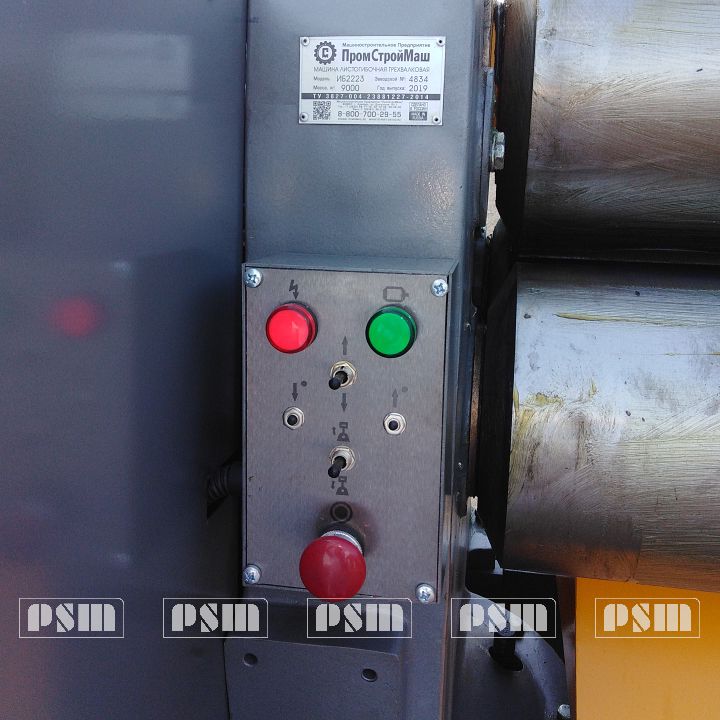

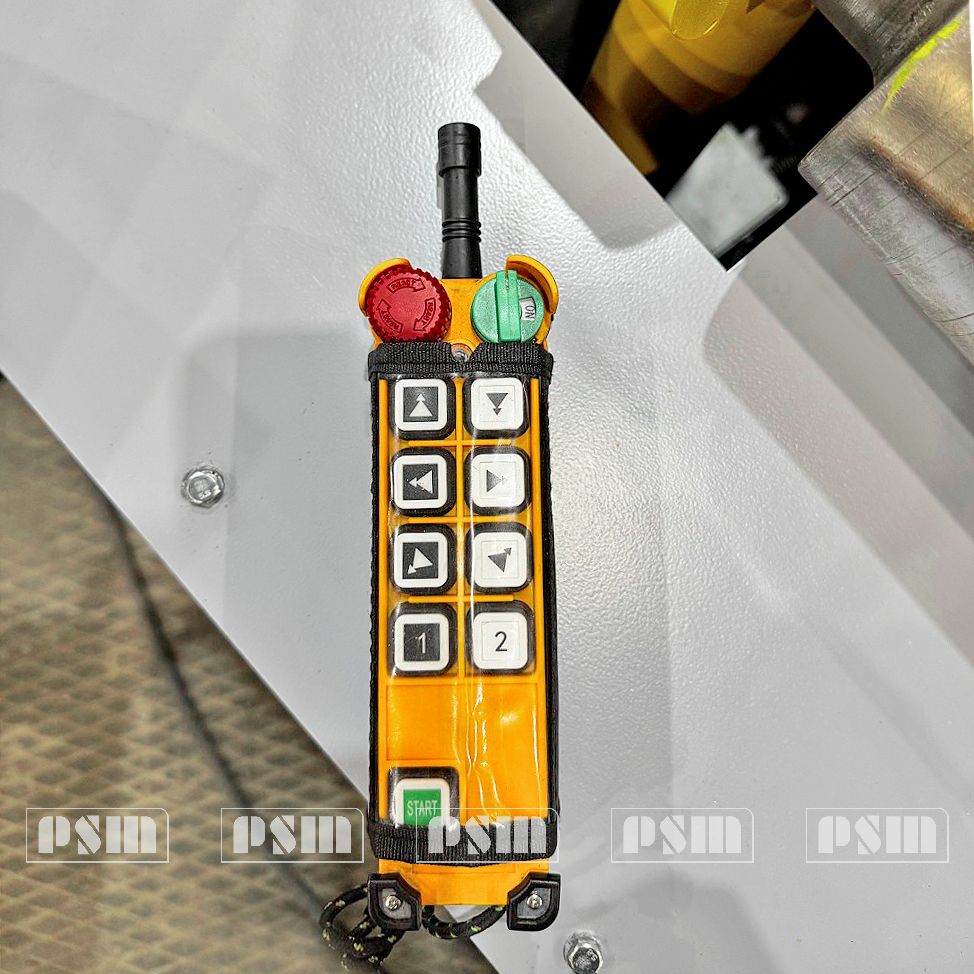

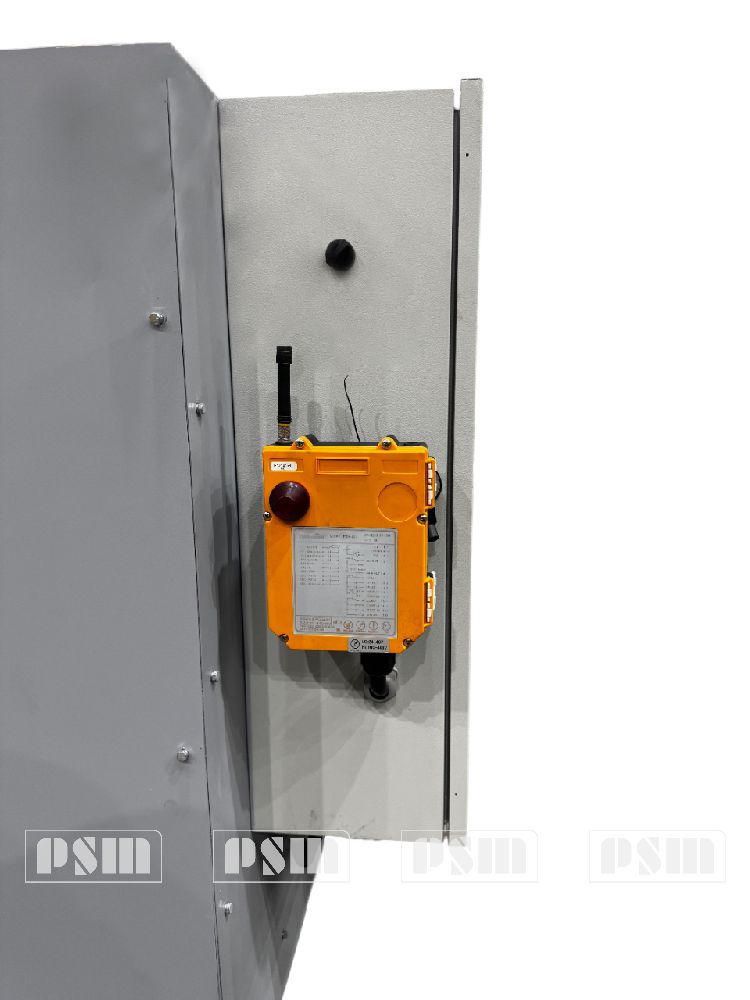

Органы управления машины листогибочной ИБ2223

Органы управления машины листогибочной ИБ2223

  1. Общий стоп
  2. Лампа сигнальная «Сеть»
  3. Тумблер вращения боковых валков вперед/назад.
  4. Тумблер перемещения верхнего валка вверх/вниз.
  5. Тумблер перемещения откидной опоры вверх/вниз.

Порядок работы на листогибе ИБ2223

  1. Гибка цилиндрических обечаек.
    1. До начала работы проверяется следующее:
      • Нажимной винт левого конца верхнего валка должен быть максимально вывернут, чтобы, во время работы исключалось касание винтом хвостовика верхнего валка.
      • Рукоятка, фиксирующая шпонку откидной опоры, должна быть повернута вниз.
      • Необходима строгая параллельность верхнего валка относительно нижних валков. Необходимая регулировка производится при помощи механизма подъема и опускания валка и устройства для отключения правого червячного редуктора. По окончании выверки редуктор остается включенным в работу.
    2. Листы, подлежащие гибке, вставляются в вальцы с предварительно подогнутыми кромками, верхний валок опускается в соответствии с диаметром изгибаемой обечайки, опускание верхнего валка производится как до начала гибки, так и в процессе ее.
    3. По окончании гибки обечайки привод машины выключается, верхний валок несколько поднимается, нажимной винт опускается до упора в хвостовик верхнего валка. Затем, изменив положение поворотной шпонки, включают привод откидывании опоры верхнего валка, и производится съем согнутой обечайки при помощи грузоподъемных механизмов.
  2. Гибка конических обечаек.
    1. Гибка конических обечаек производится с наклонным верхним валком. Уклон валка должен быть обязательно в сторону откидной опоры и осуществляется следующим образом. Механизмом перемещения поднимают верхний валок на нужную высоту, затем отключают правый редуктор и, продолжая работать механизмом перемещения, поднимают левый конец верхнего валка в необходимое наклонное положение.
    2. Заготовленная из листа развертка с предварительно подогнутыми кромками вводится между валками и производится гибка обечайки с необходимой подрегулировкой положения верхнего валка в процессе гибки, предварительно настроив упор таким образом, чтобы он своим верхним концом зашел в проточку верхнего валка.
    3. Съем согнутой обечайки производится также как цилиндрической.
  3. Гибка двутавров и швеллеров до №14 и уголков до №5 до 7,5 (прихваченных попарно в виде швеллера)
    1. Гибка двутавров и крупных швеллеров по оси У-У производится между валками машины листогибочной ИБ2223. Швеллера гнутся в обечайки полками наружу или внутрь.
    2. Для гибки двутавров и швеллеров на середине нижних валков закрепляются специальные кольца из комплекта сменных деталей вальцов. Расстояние между кольцами должно соответствовать номеру сгибаемого двутавра или швеллера.
    3. Сгибаемый двутавр или швеллер (полками вверх или вниз) укладывается предварительно обогнутым концом на нижние валки между кольцами. Сам процесс гибки и съем производится аналогично описанного в разделе А.
  4. Гибка уголков и швеллеров №16-20 и уголков до №5 (прихваченных попарно в виде швеллера)
    1. Гибка производится между специальными роликами из комплекта сменных деталей машины. Гибка обечаек выполняется полками наружу или внутрь при одной и той же установке роликов.
    2. Ролики закрепляются при помощи болтов валка.
    3. Швеллера и уголки, прихваченные попарно в виде швеллера укладываются предварительно подогнутыми концами на профильные ролики с гайками, закрепленные на валках. Расстояние между выступами ролика и гайки должно соответствовать номеру изгибаемого швеллера или сумме номеров двух уголков.
    4. опускание верхнего валка с закрепленным на его конус гладким роликом производится в соответствии с диаметром гибки как до начала гибки, так и в процессе ее.
    5. По окончании гибки верхний валок несколько приподнимается, согнутый швеллер или уголки удерживаются захватным приспособлением грузоподъемного механизма или поддерживается рабочим (в зависимости от веса) и производится снятие готовой детали.
  5. Гибка полосовой стали
    1. Гибка полосовой стали производится на ребро между специальными роликами из комплекта сменных деталей машины.
    2. Крепление нижних прижимных роликов с гайками и верхнего гладкого ролика, так же как и в процессе гибки и снятия готовой детали аналогично описанному процессу в разделе Г.
    3. Расстояние между профильным роликом и гайкой устанавливается в зависимости от толщины полосовой стали.
  6. Гибка труб:
    1. Гибка труб производится между фасонными роликами, закрепленными на концах валков. Каждый ролик имеет по 2 желобка и рассчитан на 2 типоразмера труб.

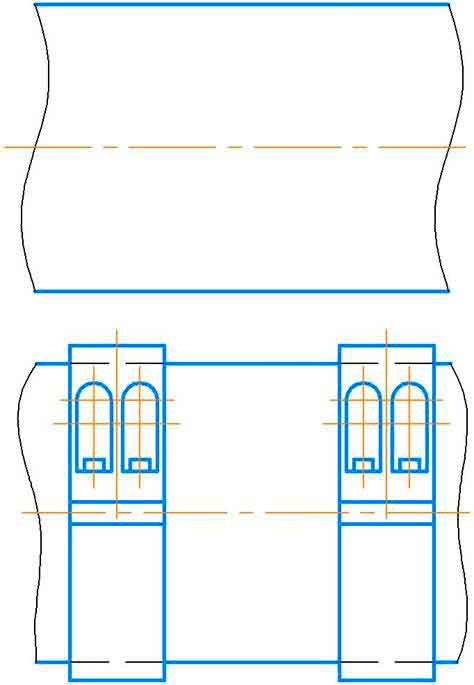

Приспособление для гибки швеллера и двутавра

Приспособление для гибки швеллера и двутавра



Требования по технике безопасности при работе на трёхвалковой листогибочной машине ИБ2223

  1. Персонал должен выполнять требования инструкции, разработанной на основе данной и инструкций, разработанных с учетом требований, изложенных в типовых инструкциях по охране труда:
    • при передвижении по территории и производственным помещениям автотранспортного предприятия;
    • по предупреждению пожаров и предотвращению ожогов.
    Заметив нарушение требований безопасности другим работником, работник должен предупредить его о необходимости их соблюдения.
  2. Работник должен выполнять также указания представителя совместного комитета (комиссии) по охране труда или уполномоченного (доверенного) лица по охране труда профсоюзного комитета.
  3. Работник должен знать и уметь оказывать доврачебную помощь пострадавшему в соответствии с типовой инструкцией по оказанию доврачебной помощи при несчастных случаях.
  4. Работник не должен приступать к выполнению разовых работ, не связанных с прямыми его обязанностями по специальности, без получения целевого инструктажа.



вальцы листогибочные 3-х валковые i222 цена, вальцы и2223 технические характеристики станок и 2223 ИБ2223В цена. ИБ2223В Листогибочные вальцы мощность, 2223 вальцы характеристики и2223 ИБ 2223. продажа вальцы листогибочные 3-х валковые б\у, Машина 3-х валковая ИБ2223В Куплю ИБ2223 вальцы трехвалковые иб2223в. иб2223, иб 2223 цена иб2223в книга эксплуатации станок листогибочный 2223. вальцы 2223, и2223 технические характеристики вальцы трехвалковые б/у 2223 листогибочная машина ИБ2223В мощность привода. вальцы гибочные механические 3-х валковые б/у, машини на 2223 номе куплю вальцы иб2223 вальцы трехвалковые ИБ 2223 б/у купить. купить вальцы листогибочные 3-х валковые б/у цена, ИА2224 иб2223 б/у 3-х валковая МБ 2223. иб2223 вальцы, вальцы иб2223в б/у вальцы 3х валковые б/у вальцы ИБ2223. Листогибочная машина ИБ2223В б/у, вальцы трехвалковые листогибочные иб2223 ремонт валков иб2223в листогибочная машина иб 2223. машина листогибочная трёхвалковая иб2223в, валковая машина ИБ2223 3-х валковый листогиб roccita hr3w 3013 ИБ 2223 паспорт. цена вальцы 2223, листогибочные 3-х валковые 8х1500 модель Вальцы ИБ-2223 листогибочная машина иб2223 характеристики. подшипники 223 и 2223 цена, вальцы 20х2000мм продажа вальцы листогибочные 3-х валковые в 95 б/у характеристики ИБ2223В. вальцы иб 2223 характеристики, вальцы иб2223 технические характеристики вальцы листогибочные 3-х валковые

По Техническому Заданию заказчика машина листогибочная 3-х валковая модели ИБ может быть изготовлена с шириной до 3150 мм и толщиной гибки до 25 мм, при этом могут измениться габаритные размеры и масса машины. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики листогибочных машин, завод-изготовитель оставляет за собой

Стандартная комплектация ИБ2223

  1. Машина 3-х валковая листогибочная в сборе ИБ2223-00-000
  2. Электрошкаф шкаф управления ИБ2223-92-001
  3. Пульт управления ИБ2223-10-011
  4. Руководство по эксплуатации. Паспорт ИБ2223-00-001 РЭ
  5. Декларация о соответствии ТР ТС ЕАЭС N RU Д-RU.HA81.B.10451/20
  6. Инструмент: Приспособление для гибки конических обечаек ИБ2223-01-015

Дополнительные опции ИБ2223

  1. инструмент для гибки сортового проката 2223-001
  2. приемный стол СП-1
  3. передний стол СП-2
  4. механизм съема изделия МСИ-1
  5. механизм поддержки обечайки МПО-1

* Актуальность цен на оснастку уточняйте у наших специалистов!!!

Дополнительные опции ИБ2223

Цена pуб с НДС 20%
