Назначение вальцев трёхвалковых листогибочных ИБ2220
Вальцы трехвалковые листогибочные модели ИБ2220 для листа 2000х10 мм изготовлена по ТУ 3820-002-66656357-2021.
Машины листогибочные трехвалковые серии ИБ предназначены для гибки цилиндрических заготовок из листового материала с пределом текучести σт=250 МПа (25 кгс/мм.кв.) в холодном состоянии.
На машинах допускается гибка конических заготовок из листового материала при их комплектовании соответствующим приспособлением. Размеры получаемых конических заготовок регламентируются технической документацией на машину. С целью расширения технологических возможностей машины могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.
Для удобства обслуживания машины могут комплектоваться средствами механизации: стол передний, стол приемный, механизм поддержки обечайки, механизм съема изделия.
Стол передний - неприводной. На его верхнюю плоскость укладывается лист перед подачей в рабочую зону машины.
Механизм съема изделия - каретка с электромеханическим приводом и рычагом. Обечайка сталкивается на стол приемный, откуда краном подается на постоянное место складирования.

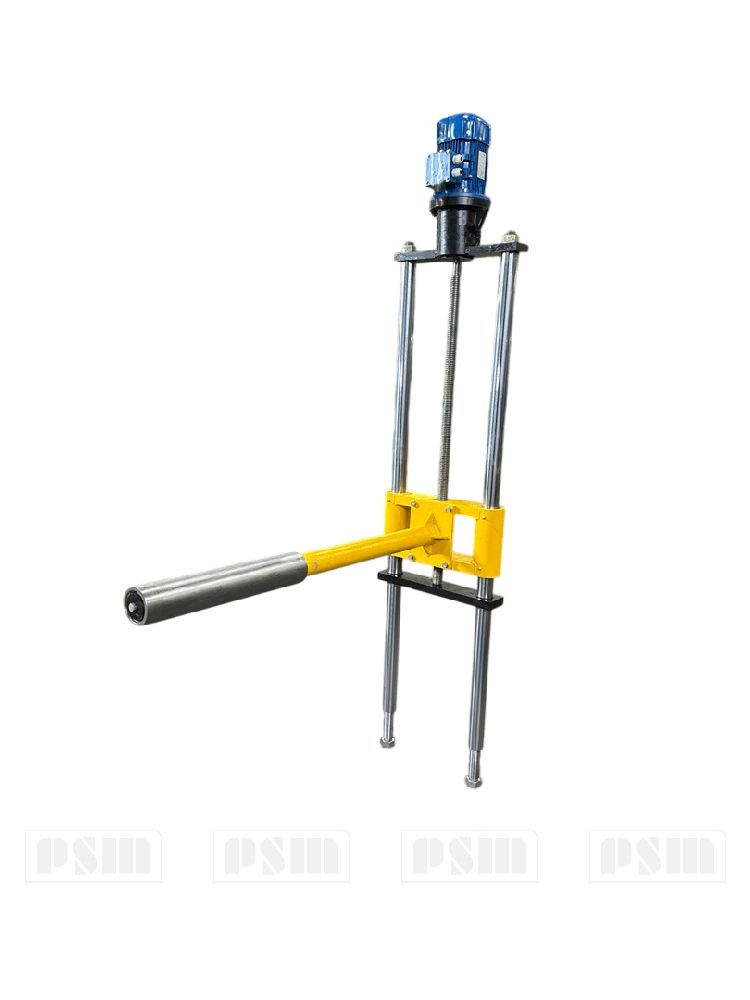

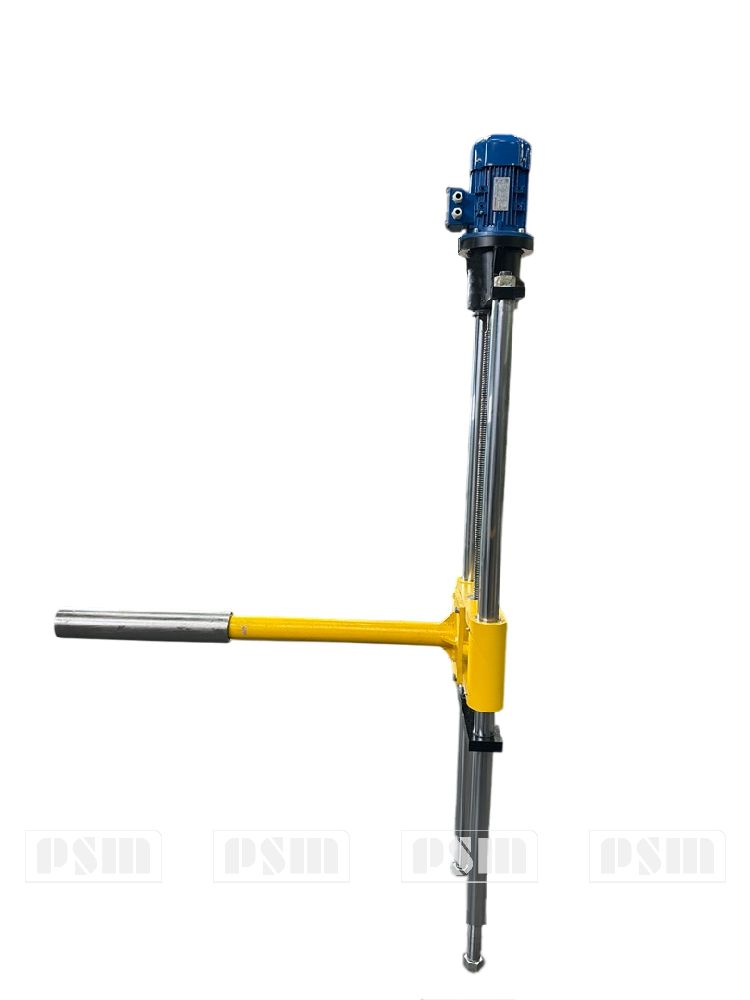

Механизм поддержки обечайки применяется для обечаек диаметром 1000...2000 мм.из листа толщиной 4 мм.
Количество обслуживающего персонала и квалификационный разряд устанавливаются потребителем.
При гибке обечаек с минимальным радиусом остаются неподогнутые кромки величиной до 150 мм. Правка производиться на специальном оборудовании или с помощью специальных приспособлений к листогибочным машинам собственного производства
На машинах допускается гибка конических заготовок из листового материала при их комплектовании соответствующим приспособлением. Размеры получаемых конических заготовок регламентируются технической документацией на машину. С целью расширения технологических возможностей машины могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров. Машина листогибочная трехвалковая модели ИБ2220 может быть изготовлена в комплектации с УЦИ или ЧПУ.
Технические характеристики ИБ2220
Наибольшая толщина изгибаемого листа из материала с пределом текучести σт=250 МПа (25 кгс/мм2): | |
- при гибке, мм | 10 |
- при подгибке, мм | 8 |
Ширина листа, мм | 2000 |
Наименьший радиус гибки, мм | 180 |
Скорость гибки регулируемая, м/мин | 2,9 ... 9.3 |
Диаметр верхнего валка, мм | 225 |
Диаметр бокового валка, мм | 195 |
Мощность главного электродвигателя, кВт | 7.5 |
Частота вращения главного электродвигателя, об/мин | 750 |
Мощность электродвигателя привода регулировки валков, кВт | 3.0 |
Частота вращения электродвигателя привода регулировки валков, об/мин | 750 |
Мощность электродвигателя привода откидной опоры, кВт | 1.1 |
Частота вращения электродвигателя привода откидной опоры, об/мин | 920 |
Мощность электродвигателя механизма поддержки, кВт | 0.75 |
Частота вращения электродвигателя механизма поддержки, об/мин | 700 |
Мощность электродвигателя механизма съема изделий, кВт | 1.5 |
Частота вращения электродвигателя механизма съема изделий, об/мин | 1410 |
Габаритные размеры: | |
- слева-направо, мм | 4140 |
- спереди-назад, мм | 1350 |
- высота над уровнем пола, мм | 1570 |
Масса машины без средств механизации, кг | 4800 |
Габаритные размеры со средствами механизации: | |
- слева-направо, мм | 6280 |
- спереди-назад, мм | 5300 |
- высота над уровнем пола, мм | 3785 |
Масса машины со средствами механизации, кг | 6000 |

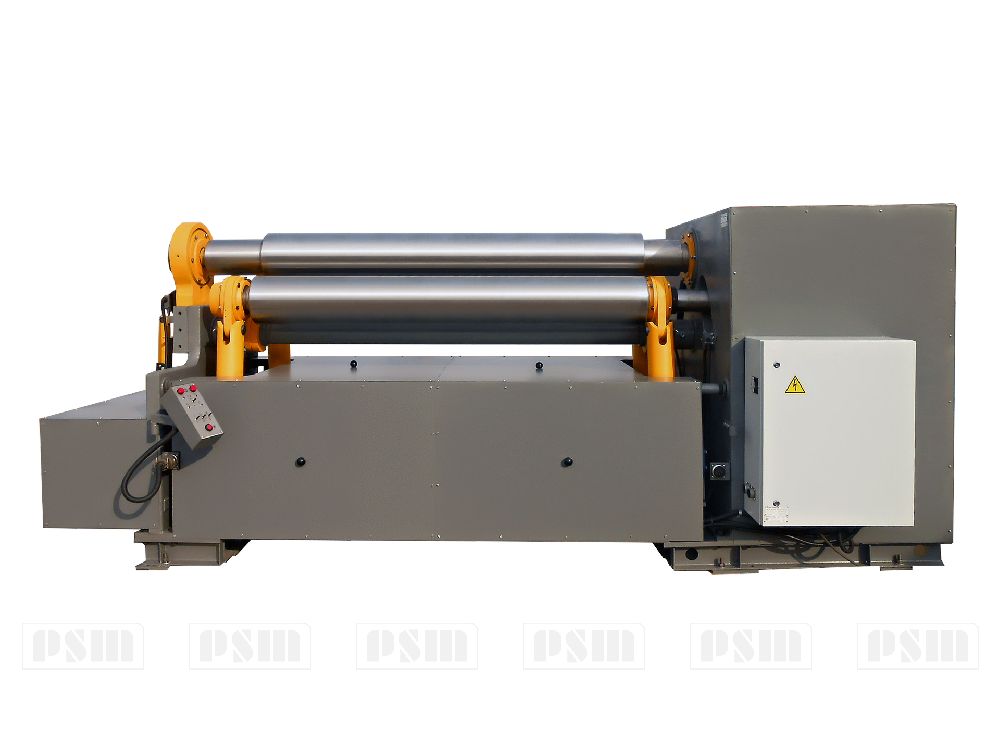

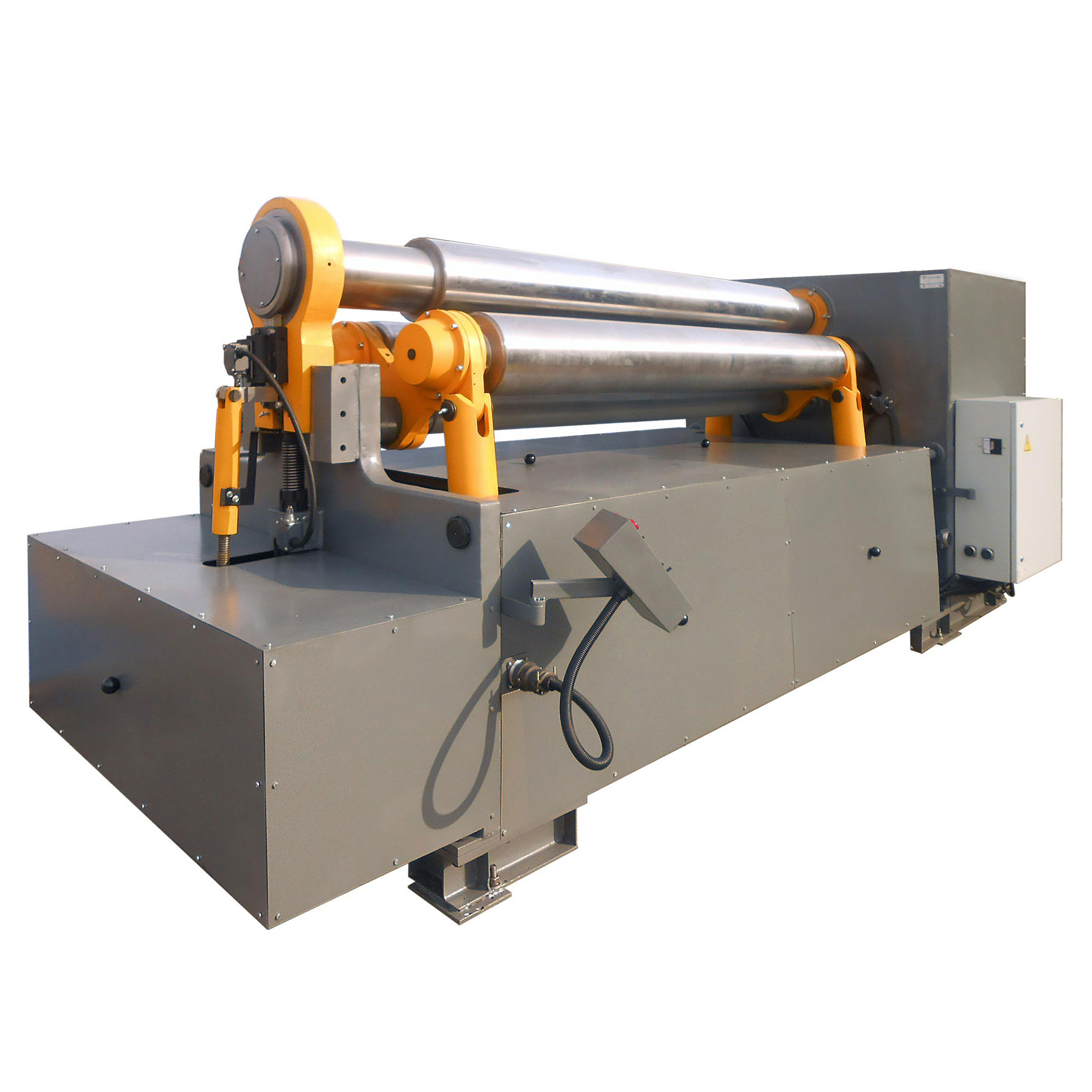

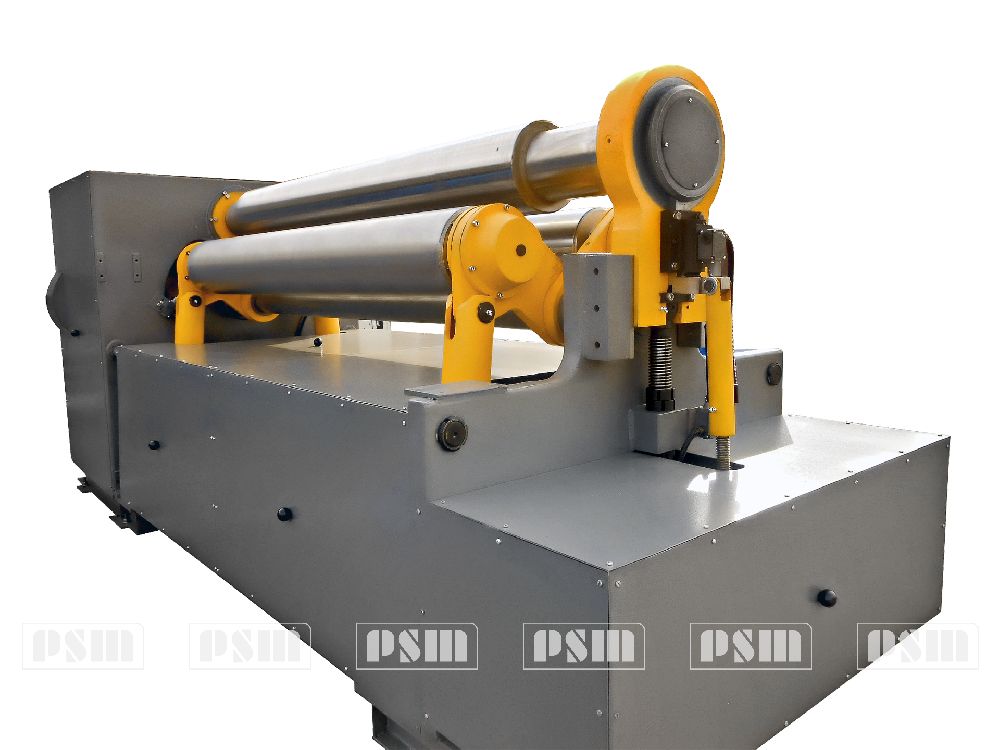

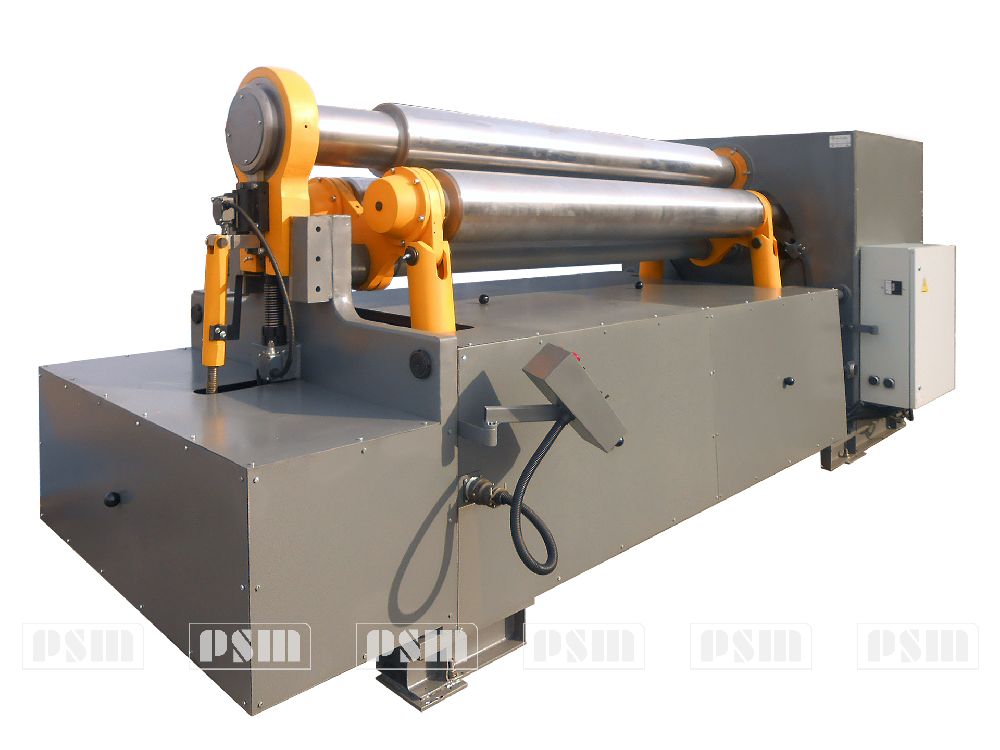

Общий вид листогибочной машины ИБ2220
Общий вид машины с обозначением составных частей показан на рисунке
1 - Рама, 2 - Стойки, 3 - Опора откидная, 4 - Приспособление для гибки конических обечаек*, 5 - Привод главный, 6 - Привод регулировки боковых валов, 7 - Механизм наклона откидной опоры, 8 - Валок верхний9 Валки боковые, 10 - Механизм автоматического останова и реверсирования валков*, 11 - Инструмент для гибки сортового проката*, 12 - Ограждение, 13 - Приспособление для гибки листа под углом*, 14 - Электрошкаф управления, 15 - Пульт управления, 16 - Стол передний (подающий)*, 17 - Стол приемный*, 18 - Механизм поддержки обечайки*, 19 - Механизм съема изделия*
* - по требованию потребителя за отдельную плату
УСТРОЙСТВО, РАБОТА МАШИНЫ И ЕЕ СОСТАВНЫХ ЧАСТЕЙ ИБ2220
Принцип работы машины заключается в свободной гибке листа, помещенным между верхним и боковым валками. Конец листа заводиться до упоров, расположенных на заднем валке, ориентируя кромки листа параллельно образующей валка. Затем, перемещая боковые валки вверх, прогибают лист, вследствие чего участок листа под верхним валком получает пластическую деформацию изгиба. При вращении валков за счет сил трения между валками и изгибаемым листом, последний движется в направлении вращения валков, одновременно контактируя с роликом механизма автоматического останова и реверсирования валков. При выходе кромки листа с ролика автоматического останова, происходит отключение привода с включением реверса вращения валков, тем самым заготовка перемещается в обратном направлении.
При проходе через зону деформации участки листа получают последовательную, равномерную по длине, остаточную кривизну. Различная установка боковых валков по отношению к верхнему валку обеспечивает изменение радиуса гибки.
Гибка листа на малые радиусы ограничивается силой сцепления приводимых валков с изгибаемым листом, и производиться на несколько последовательных пропусков (проходов).
Конструктивная схема машин предусматривает установку боковых валков на поворотных рычагах, что позволяет подгибку кромок листа с одной его установки.
Ось поворотных рычагов установлена в стойках машины.
Правая опора верхнего валка размещена на правой стойке, а левая поддерживается откидной опорой, при откидывании которой можно снять готовое изделие с верхнего валка. Механизм регулировки боковых валков и механизм наклона откидной опоры имеют индивидуальные приводы.
Главный привод, привод регулировки боковых валков, стойки смонтированы без рам – на стойках и балках.

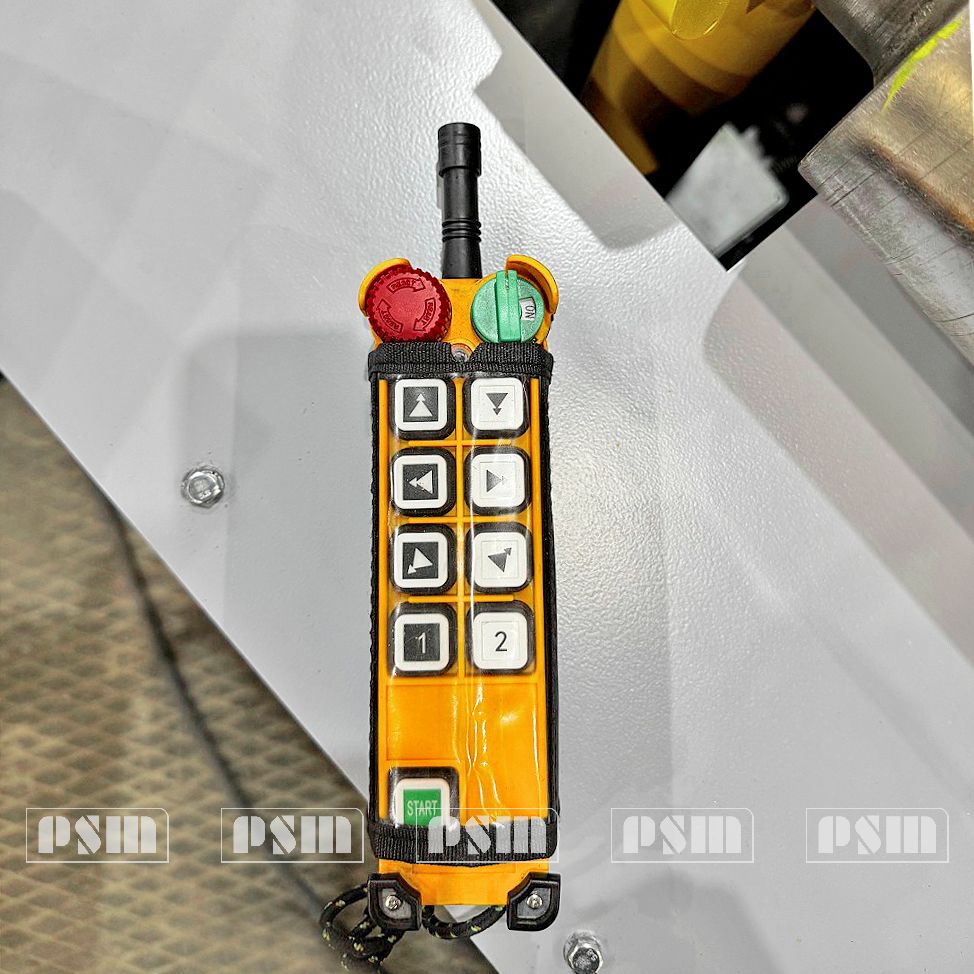

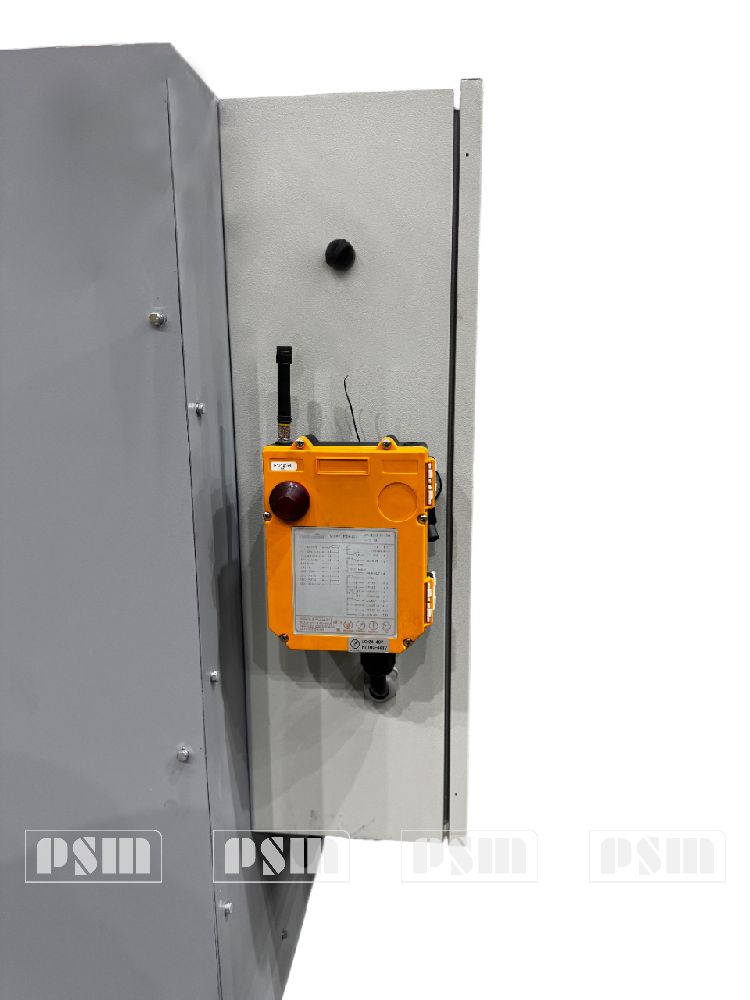

Управление машиной кнопочное, осуществляется с общего пульта управления.

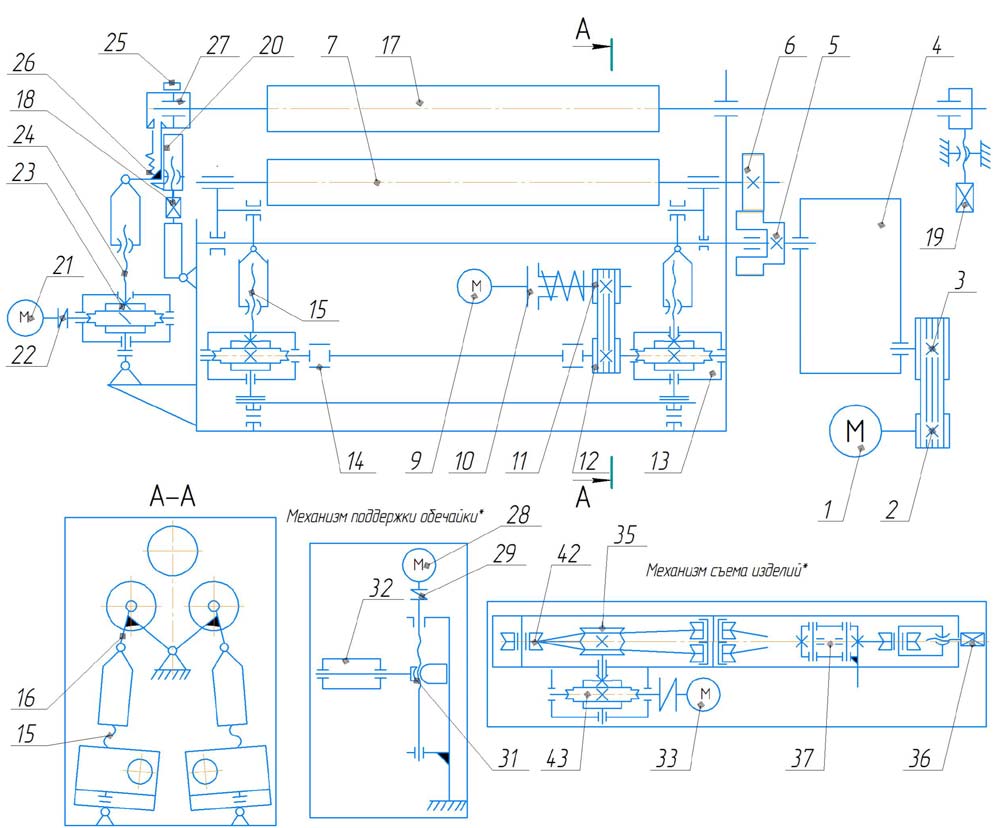

Схема кинематическая листогибочной машины ИБ2220
Электродвигатель 1 главного привода через клиноременную передачу 2-3, редуктор 4, зубчатое зацепление 5-6 передается движение боковым валкам 7, установленным в поворотных рычагах 16. Реверсирование бокового валка производиться двумя винтовыми парами 15 от электродвигателя 9, через клиноременную передачу 11-12 и редуктор 13. Каждый боковой валок имеет индивидуальный привод. Защита от перегрузок осуществляется фрикционными муфтами 10.
Привод откидной опоры 20 осуществляется от отдельного электродвигателя 21, через муфту 22, редуктор 23 и винтовую пару 24. В вертикальном положении опора закрепляется фиксаторами 25.
Привод поддерживающего ролика 32 механизма поддержки обечайки осуществляется мотор-редуктор и винтовую пару 31.
Каретка 37 механизма съема приводиться в движение электродвигателем 33, через редуктор 43. Канат через блоки 42 натягивается винтом 36.
Перечень к кинематической схеме листогибочной машины ИБ2220
Поз. |
Наименование |
Кол-во |
Примечание |
1 |
Электродвигатель |
1 |
привод вращения валков, см. табличку* |
2 |
Шкив |
1 |
140 |
3 |
Шкив |
1 |
265 |
4 |
Редуктор |
1 |
Ц2У 250-31.5-21 |
5 |
Шестерня |
1 |
m=12; z=24 |
6 |
Шестерня |
2 |
m=12; z=24 |
7 |
Валок боковой |
2 |
19510% |
9 |
Электродвигатель |
2 |
привод регулировки боковых валков, см. табличку* |
10 |
Муфта |
2 |
* |
11 |
Шкив |
2 |
140 |
12 |
Шкив |
2 |
140 |
13 |
Редуктор |
4 |
2Ч-80-31,5-56-4-1 |
14 |
Муфта |
2 |
* |
15 |
Винтовая пара |
4 |
Тr40х6 |
16 |
Рычаг |
4 |
* |
17 |
Валок верхний |
1 |
22510% |
18 |
Винт |
1 |
Тr40х6 |
19 |
Винт |
1 |
М20х2 |
20 |
Откидная опора |
1 |
ИБ2220-14-001 |
21 |
Электродвигатель |
1 |
привод откидной опоры, см. табличку* |
22 |
Муфта |
1 |
* |
23 |
Мотор-редуктор |
1 |
NMRW 063-92-1.1 |
24 |
Винтовая пара |
1 |
Tr32х6 |
25 |
Фиксатор |
1 |
* |
26 |
Пружина |
1 |
* |
27 |
Стакан |
1 |
* |
28 |
Электродвигатель** |
1 |
привод поддерживателя, см. табличку* |
29 |
Муфта** |
1 |
* |
31 |
Винтовая пара** |
1 |
Тr32x6 |
32 |
Ролик ** |
1 |
* |
33 |
Электродвигатель** |
1 |
привод механизма съема изделий, см. табличку* |
35 |
Барабан** |
1 |
170 |
36 |
Винтовая пара** |
1 |
Тr32x6 |
37 |
Каретка** |
1 |
* |
42 |
Блок** |
2 |
* |
43 |
Редуктор** |
1 |
2Ч-80-52-2-24 УХЛ4 |
* - Параметры и размеры элементов схемы кинематической, и их количество могут меняться заводом-изготовителем с целью усовершенствования конструкции узлов.
** - Доп. оборудование. Не включено в стандартную комплектацию.
Работа основных составных частей машины листогибочной машины ИБ2220
Стойки
Стойки сварные, выполнены из листовой стали. Имеют базовые отверстия под центральную ось, подшипник верхнего валка. Между собой стойки соединены стяжками. Ввиду простоты конструкции рисунки не приводятся.
Откидная зона листогибочной машины ИБ2220
При гибке конической обечайки левая опора верхнего валка перемешается по направляющим стойки вниз винтом с трапецеидальной резьбой. Контроль перемещения опоры относительно стойки–по линейке. Ввиду простоты конструкции рисунок не приводиться.

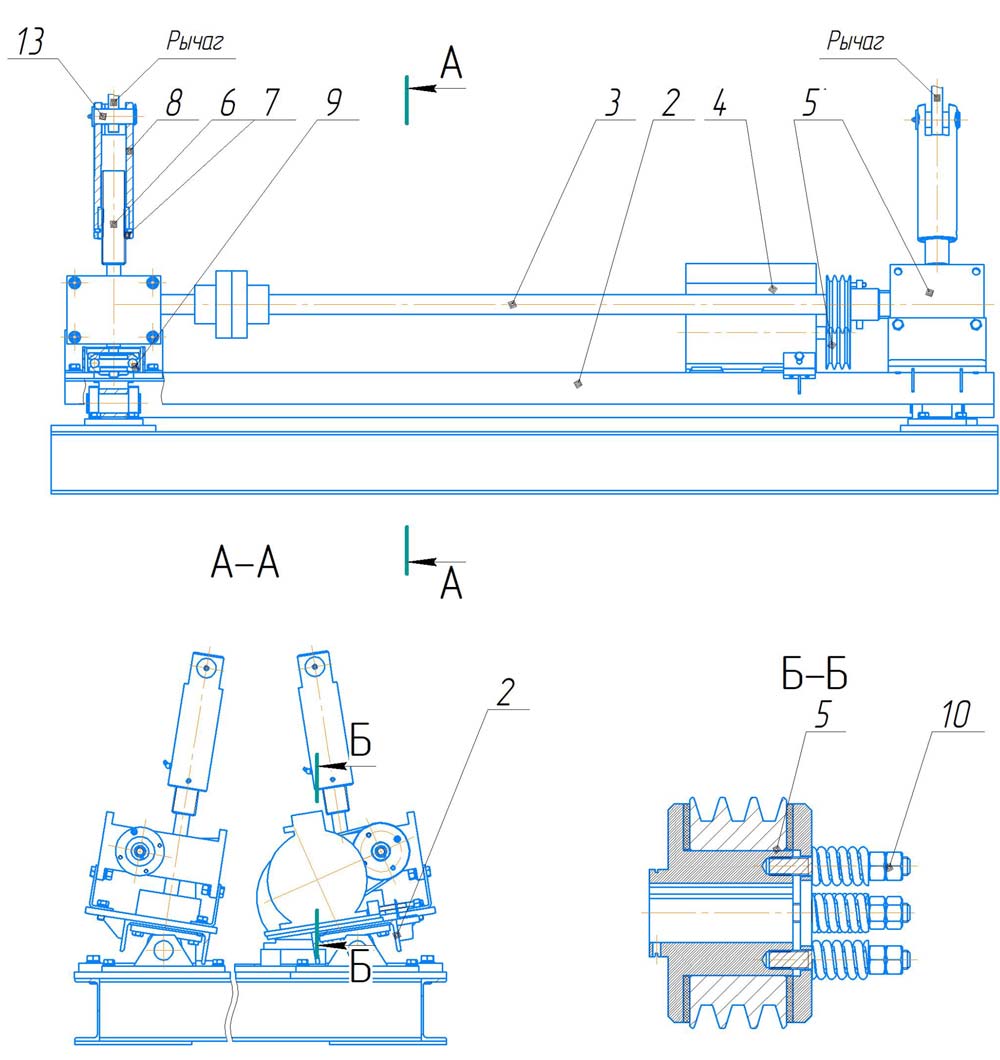

Привод регулировки боковых валков листогибочной машины ИБ2220
Привод регулировки боковых валков 4 смонтирован на двух балках 2, шарнирно соединенных со стойками для машин. Быстроходные валы редукторов 1 (рис.8) соединены карданным валом 3. Малые тихоходные валы редукторов вращают ходовые винты 6, гайки 7 которые запрессованы в стаканы 8.
Поворотные рычаги соединяются со стойками осями 13. Ходовые винты опираются на упорные подшипники 9 установленные под редукторами. Защита привода от перегрузок осуществляется предохранительной муфтой 5 (рис.9). Муфта должна срабатывать в интервале мощности электродвигателя (1,1…1,3) расчетной.
Регулировка и настройка производиться гайками 10. Одновременное поджатие боковых валков к верхнему не допускается.
Механизм наклона откидной опоры листогибочной машины ИБ2220
Откидывание левой опоры верхнего валка производится выводом фиксатора 11 из проточки стакана 12. Привод опоры осуществляется от мотор-редуктора 1 и передачу винт – гайка 3. Крайнее положение откидной опоры контролируется конечным выключателем 6, с помощью планки, с упором 10.
Привод регулировки боковых валков листогибочной машины ИБ2220
Валок верхний листогибочной машины ИБ2220
Верхний валок 1 вращается в сферических подшипниках 2. На правой цапфе валка установлен корпус 3, соединенный с тягой 4. Тяга крепиться к тумбе главного привода. При гибке конической обечайки верхний валок устанавливают в наклонное положение вращением тяги. Против часовой стрелки.
Валки боковые листогибочной машины ИБ2220
Валки боковые 2 устанавливаются в рычагах 1, которые поворачиваются вокруг центральной оси 3. На консолях валков устанавливаются зубчатые колеса 4, входящие в зацепление с шестерней 5 главного привода.
Контроль положения валков производиться по сегментным линейкам, расположенным на стойках.
Виду просты конструкции остальных составных частей машины, описание их не прилагается.
Стол передний листогибочной машины ИБ2220
Стол передний – неприводной. На его верхнюю плоскость укладывается лист перед подачей в рабочую зону машины.
Стол приемный листогибочной машины ИБ2220
Обечайка сталкивается на стол приемный, откуда краном подается на постоянное место складирования.
СИСТЕМА СМАЗКИ ИБ2220
Объект смазки и точки смазки показаны в карте смазки.
Перечень к карте смазки приведен в таблице.
Смазка машины обеспечивается следующим способами:
- шприцем через масленку;
- набивкой в корпус редукторов.
Перед первоначальным пуском машины необходимо заправить редукторы смазочным материалом согласно табл. 3.
Ввиду простоты конструкции смазочной системы перечень возможных нарушений ее работы не приводится.
Подшипники качения смазывать не реже одного раза в год.
Карта смазки листогибочной машины ИБ2220
№ |
Объект смазки |
Смазочный материал |
Способ смазки |
Периодичность смазки |
1 |
Шестерни главного привода |
Пресс солидол |
Ручной |
Один раз в смену |
2 |
Гайки ходовых винтов |
|||
3 |
Ось рычагов |
|||
4 |
Ось откидной опоры |
Шприцевой |
2 раза в месяц |
|
5 |
Оси стаканов |
|||
6 |
Фиксатор |
|||
8 |
Ось ролика |
|||
9 |
Гайка ходового винта |
|||
10 |
Редуктор Ч-160 |
ТСП-15 |
Ручной |
3 года |
11 |
Редуктор 2Ч-80 |
|||
12 |
Мотор-редуктор NMRW 063-92-1.1 |
ПОРЯДОК УСТАНОВКИ ИБ2220
Транспортирование листогибочной машины ИБ2220
Транспортировать машину тросами – зачаливанием за верхний валок в местах меньшего диаметра. Бочка верхнего валка ограничивает перемещение тросов и обеспечивает надежность их фиксированного положения. Тросы по длине могут быть равные (с целью размещения центра тяжести на одной оси с крюком), что обеспечивает устойчивое положение машины в горизонтальной плоскости (∆L=0). Упакованные машины зачаливают за нижний брус в местах указанных на упаковке
Расконсервация листогибочной машины ИБ2220
Перед установкой машины на фундамент необходимо тщательно очистить машину от антикоррозийных покрытий, и покрыть валки тонким слоем масла «И-50А» во избежание коррозии. Очистку производить сначала деревянной лопаточкой, а остатки смазки с наружных поверхностей удалить чистыми салфетками, смоченными бензином или бензин – растворителем.
Установка листогибочной машины ИБ2220
Машина, электрошкаф, стол передний, стол приемный устанавливаются на фундамент.
ВНИМАНИЕ! Крепежные элементы заводом-изготовителем не поставляются и приобретаются заказчиком самостоятельно.
Перечень крепежных элементов
Оборудование |
Наименование |
Кол-во |
Машина листогибочная |
Болт фундаментный изогнутый 1.2.М20x400 ГОСТ 24379.1-2012 |
8 |
Стол приемный |
Болт фундаментный изогнутый 1.2.М20x400 ГОСТ 24379.1-2012 |
4 |
Стол передний |
Болт фундаментный изогнутый 1.2.М20x400 ГОСТ 24379.1-2012 |
4 |
Электрошкаф управления выносной |
Болт фундаментный прямой 2.1.М10х 330.09Г2С-6 ГОСТ 24379.1-2012 |
4 |
Точность работы машины зависит от правильности ее установки. Машину установить на фундамент и выверить в двух плоскостях при помощи уровней, установленных на поверхности в левой и правой его частях. Отклонение не должно превышать 0,5/1000 мм.
После установки машины на фундамент проверить нормы точности. При необходимости выставить параллельность валков.
Порядок регулировки параллельности:
- рассоединить зубчатую муфту привода регулировки боковых валков (рис.5). Параллельность регулируется вращением полумуфты (вручную).
- собрать муфту.
- выставить верхний валок параллельно боковым, за счет перемещения откидной опоры.
Порядок транспортировки листогибочной машины ИБ2220
а) механизма поддержки обечайки;
б) стола/рольганга переднего и стола/рольганга приемного;
в) машины.
ПОДГОТОВКА К ПЕРВОНАЧАЛЬНОМУ ПУСКУ ИБ2220
Подсоединить машину к общей системе заземления.
Подключить машину к электросети, проверив соответствие напряжения сети и электрооборудование.
Присоединение электрооборудования к сети и электрошкафу производить согласно схеме соединения (см. раздел «Электрооборудование»).
Перед включением машины необходимо ознакомиться с назначением органов управления на пульте (см. раздел «Электрооборудование»).
Выполнить указания, изложенные в разделах «смазка» и «электрооборудование».
После включения машины необходимо опробовать на холостом ходу работу всех механизмов.
ПОРЯДОК РАБОТЫ ИБ2220
Окалину с листовых заготовок следует перед гибкой удалить. Очищение от окалины листа обеспечивает необходимое скольжение между валками.
Работа на машине производится в следующем порядке.
Лист заводится между верхним и боковыми валками. При этом кромка листа должна быть выставлена параллельно образующей переднего бокового валка.
Задний боковой валок перемещается в крайнее нижнее положение. Передний боковой валок перемещается в крайнее верхнее положение и осуществляется зажим листа (рис.15а).
Передний боковой валок перемещается вверх и производится подгибка передней кромки листа.
Боковые валки устанавливаются по симметричной схеме (на одном уровне относительно верхнего валка).
Лист перемещается в крайнее верхнее положение.
Производится подгибка второй кромки листа, аналогично первой.
Боковые валки устанавливаются по симметричной схеме.
Производится гибка листа в цилиндр.
Радиус гибки зависит от положения боковых валков относительно верхнего, контроль которых осуществляется с помощью линеек, расположенных на правой стойке машины.
Открывается левая опора верхнего валка и обечайка снимается.
ВНИМАНИЕ
Так как подгибка кромок листа осуществляется по ассиметричной схеме, то в этом случае возникают большие радикальные усилия, чем при симметричной схеме.
По этой причине на машине возможна подгибка кромок меньшей толщины.
При работе требуется большое внимание и правильность регулировки и установки заготовок в валках, а также наблюдение за перемещением заготовки в процессе гибки. После каждого перехода следует проверять параллельность кромки листа образующей валка.
Неплоская заготовка должна быть предварительно выправлена, т.к. наличие искривленности вызывает ее перекос и смещение торцовых кромок у обечайки.
Смещение кромок исправляются путем обратного перекоса обечайки в валках. Правка возможна, если обечайка согнута не полностью.
Если машина укомплектована средствами механизации, то перед подгибкой кромок необходимо предварительно изогнуть лист посередине, по симметричной схеме гибки.
Во избежание поломки откидной опоры необходимо периодически проверять положение верхнего валка относительно боковых.
Способы подгибки листогибочной машины ИБ2220
I - Подгибка кромок у прямого листа
II – Подгибка кромок листа предварительно согнутого на машине
Настройка машины для гибки конических обечаек листогибочной машины ИБ2220
Для гибки конических обечаек верхний валок устанавливают под углом к горизонту. Угол и величина перемещения опоры верхнего валка ∆hлев. Получается из ниже приведенных соотношений между углом конуса и необходимыми радиусами гибки (рис.16).
Определение величины наклона верхнего валка листогибочной машины ИБ2220
λ – угол конуса
Д– максимальный диаметр конуса
d – минимальный диаметр конуса
L – длина образующей конуса
Smax,Smin– максимальный и минимальный радиус изгиба
hmax,hmin – максимальное и минимальное расстояние верхнего валка до плоскости боковых волков
∆h – радиус расстояние между валками
Е – угол наклона верхнего валка
L1 – расстояние между опорами верхнего валка
Дв – диаметр верхнего валка
Дб – диаметр боковых валков
*) L1 ИБ2220=2570мм;
Угол конуса:
Радиусы кривых эллипсов на самом малом и самом большом диаметре:
Определение углов:
Расстояние между верхним и нижним валками:
Разность высот:
Устанавливаемое наклонное положение верхнего валка:
Величина перемещения левой опоры верхнего валка по указателю:
Установку верхнего валка в положение для гибки конических обечаек, производить в следующей последовательности:
а) отпустить нижние шлицевые гайки на винте откидной опоры;
б) передней тягой установить верхний валок в нужное положение, одновременно заворачивая винт в стакан вращением муфты вручную. Контроль перемещения по линейке на стойке;
в) завернуть нижние шлицевые гайки небольшим усилием. Натянуть нижние гайки, закрыть опору;
г) отрегулировать положение конечного выключателя с помощью пазов в кронштейне для крепления выключателя конечного и планка с упором в приводе откидной опоры.
Е) одеть на шейку верхнего валка при снятой откидной опоре приспособление для гибки конических обечаек. Хвостовик упора приспособления при надевании опоры должен заходить в паз, фиксирующий приспособление вокруг посадочной шейки валка.
Ж) для снятия обечайки необходимо открыть откидную опору и установить упор приспособления из нижнего положения в верхнее, путем вращения втулки произвести съем обечайки.
Возврат валка в горизонтальное положение производится в обратной последовательности. При гибке конических обечаек, лист устанавливается таким образом, чтобы вогнутая кромка меньшего диаметра заготовки усеченного конуса прилегала к упору приспособления для гибки конических обечаек.
ВНИМАНИЕ! Для преодоления момента трения между валками и листом, на трехвалковой листогибочной машине, необходимо большие максимальные усилия, которые должны поглощаться упором приспособлением для гибки конических обечаек,
поэтому предельно допустимые размеры обечаек будут меньше, чем при гибке цилиндрических заготовок.
Правила эксплуатации листогибочной машины ИБ2220
Оборудование должно эксплуатироваться в режиме односменной работы (не более 8 рабочих часов в сутки). Несоблюдение данного правила эксплуатации является причиной преждевременного износа и выхода оборудования из строя.
Наладка инструмента листогибочной машины ИБ2220
Размеры, мм
D1 |
D2 |
d1* |
d2* |
d3* |
R |
225 |
195 |
305 |
285 |
317 |
363 |
Размеры, мм
Модель машины |
ИБ22216 |
ИБ2220 / ИБ2222 |
Наименование проката |
Размеры |
|
Уголок сдвоенный |
40х40х4 |
50х50х5 |
Rmin** |
250 |
450 |
Полоса "наребро" |
20х50 |
36х60 |
Rmin** |
250 |
400 |
Квадрат |
33х33 |
50х50 |
Rmin** |
250 |
400 |
Труба |
Ø10;20;32 |
Ø32;40;52 |
Rmin** |
250 |
400 |
Швеллер |
№8 |
№12 |
Rmin** |
250 |
400 |
ВНИМАНИЕ
Гибка листа с параметрами, указанными в таблице 5 производится не менее, чем за три прохода.
При гибке заготовок из листового материала и другими параметрами, необходимо определить размеры их сечения, наименьший радиус гибки исходя из условия, что расчетные изгибающие моменты не должны превышать номинальных изгибаемых моментов для листа соответствующего размера.
Регулирование листогибочной машины ИБ2220
В процессе эксплуатации машины возникает необходимость регулирования отдельных составных частей машины с целью восстановления их нормальной работы.
Регулирование предохранительных фрикционных муфт в приводе регулировки боковых валков заключается в регулировке сжатия пружин. При этом, необходимо обеспечить срабатывание муфты (1,1…1,3) при расчетной мощности двигателя 3,2…3,7, кВт.
Регулирование натяжения клиновых ремней главного привода, привода регулировки боковых валков.
Во избежание повышенного скольжения или чрезмерного натяжения, снижающего долговечность ремней, необходимо периодически контролировать натяжение ремней согласно таблице.
Для регулировки натяжения ремней необходимо снять ограждение, отвернуть на 1,5 – 2 оборота болты, крепящие салазки, и вращая винт, добиться требуемого натяжения ремней.
Регулирование параллельности верхнего валка боковыми валками.
После гибки, регулирование останова боковых валков в крайних нижних положениях производить перемещением кронштейнов с конечными выключателями.
Регулирование угла откидной опоры в крайнем верхнем и крайнем нижнем положениях производить перемещением кронштейнов по пазам с закрепленными на них конечными выключателями и с регулированием момента срабатывания выключателя 6 упором 10.
Усилие натяжения ремня, Н |
Прогиб ремня, мм |
||||
Главного привода |
Привода регул. Боковых валков |
||||
Нового |
Приработанного |
Нового |
Приработанного |
Главного привода |
Привода регул. Боковых валков |
26,3 |
22,3 |
16,36 |
14,9 |
14…16 |
2…3 |
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ ИБ2220
Перечень возможных нарушений в нормальной работе машины и способы их устранения приведены в таблице.
Наименование неисправности, внешнее проявление и дополнительные признаки |
Вероятная причина |
Метод устранения |
1. Не закрывается откидная опора |
Неправильно выставлен верхний валок |
Выставить верхний валок вращением гаек на тяге 4 |
2. Привод регулировки боковых валков включен, подгибка листа не осуществляется |
Пробуксовывает предохранительная фрикционная муфта |
Отрегулировать муфту |
3. При гибке цилиндрических заготовок получается конус |
Нарушена параллельность валков |
Отрегулировать параллельность |
4. Наблюдаются люфты в местах соединения |
Ослабление затяжки винтов, болтов |
Подтянуть детали крепления |
5. Нагрев подшипников и трущихся поверхностей |
Недостаточность смазки или загрязнение смазочного материала |
Проверить наличие смазочного материала. |
ЭЛЕКТРООБОРУДОВАНИЕ ИБ2220
Электрооборудование машины предназначено для подключения к сети переменного трехфазного тока
Обозначение |
Параметр |
Значение |
|
Параметры сети |
~3Ф, 380В, 50Гц, 25А |
||
Напряжение цепи управления |
110В |
||
Краткая характеристика установленных электродвигателей |
|||
М1 |
Мощность главного электродвигателя, кВт |
7.5 |
|
Частота вращения главного электродвигателя, об/мин |
750 |
||
М2 |
Мощность электродвигателя привода регулировки валков, кВт |
3.0 |
|
Частота вращения электродвигателя привода регулировки валков, об/мин |
750 |
||
М3 |
Мощность электродвигателя привода регулировки валков, кВт |
3 |
|
Частота вращения электродвигателя привода регулировки валков, об./мин. |
750 |
||
М4 |
Мощность мотор-редуктора привода откидной опоры, кВт |
1.1 |
|
Частота вращения мотор-редуктора привода откидной опоры, об/мин |
920 |
||
М5* опция |
Мощность электродвигателя механизма съема изделий, кВт |
1.5 |
|
Частота вращения электродвигателя механизма съема изделий, об/мин |
1410 |
||
М6* опция |
Мощность электродвигателя механизма поддержки, кВт |
0.75 |
|
Частота вращения электродвигателя механизма поддержки, об/мин |
700 |
||
Примечание. Допускается замена двигателей на аналоги, соответствующие характеристикам, приведенным в таблице 13.
* Не включено в базовую комплектацию. Поставляется исключительно в составе доп. оборудования, которое может быть поставлено по требованию заказчика за доп.плату.
Включение и реверс электродвигателей привода боковых валков производятся тумблерами SА1.1-SA1.2 и частотным преобразователем N700E, который позволяет производить плавную регулировку частоты вращения боковых валков , привода откидной опоры, тумблером SА4.1- SA4.2 магнитными пускателями КМ7, КМ8. Крайнее положение привода откидной опоры, боковых валков ограничиваются концевыми выключателями SQ2,SQ3, SQ4, SQ5.
Электросхема предусматривает подключение доп. оборудования: сталкивателя и механизма поддержки обечайки. Управление которыми осуществляется с пульта управления тумблерами SA5.1-SA5.2 и SA6.1-SA6.2
Назначение концевых выключателей:
SQ2 – ограничивает крайне-нижнее положение переднего валка;
SQ3 – ограничивает крайне- нижнее положение заднего валка;
SQ4 – ограничивает крайне-верхнее положение откидной опоры;
SQ5 – ограничивает крайне-нижнее положение откидной опоры.
Схема электрическая принципиальная представлена на рис.20.
Первоначальный пуск листогибочной машины ИБ2220
Проверить надежность заземления всего электрооборудования и качество монтажа. Включить вводной выключатель, установленный на борту электрошкафа.
При помощи кнопок, установленных на пульте управления, проверить правильность срабатывания магнитных пускателей, блокировок и поверить правильность вращения электродвигателей.
Блокировки листогибочной машины ИБ2220
Все реверсивные пускатели имеют взаимную блокировку.
Сигнализация листогибочной машины ИБ2220
При включении вводного выключателя на пульте загорается сигнальная лампа HL1 «Сеть».
При запуске электродвигателя главного привода на пульте загорается сигнальная лампа HL2 «Главный привод включен».
Защита электрооборудования листогибочной машины ИБ2220
Защита электрооборудования от токов короткого замыкания и нагрузок осуществляется автоматическими выключателями и тепловыми реле по схеме электрической принципиальной.
Указание по мерам безопасности
Эксплуатация и обслуживание электрооборудование машины должны производится в соответствии с действующими «Правилами эксплуатации электроустановок потребителей». Обслуживание электрооборудование должно производиться электротехническим персоналом закрепленным за данной машиной. Корпуса электрошкафа и машины должны быть надежно заземлены. Работа на незаземленной машине КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ.
вальцы иб2220 технические характеристики паспорт, технические нарактеристики иб 2220 приспособление для гибки обечаек КОНИЧЕСКОЙ ФОРМЫ на станке ИБ2220 иб2220 диаметр. паспорт иб2220, иб2220 технические характеристики иб2220 вальцыбольшие трехвалковые 2220 б б.у. купить. 3-х валковая листогибочная машина ИБ2220 тех данные, характеристики вальц ИБ2220 гибочный станок ив 2220 иа2220 технические характеристики. вальцовые станки марки И 2220 производители, схема вальцового станка и2220б вальцы иб 2220 вальцы ив2220 технические характеристики. вальцы иб2220 паспорт, машина листогибочная трехвалковая иб2220 цена Характеристика вальцов иб2220 ив 2220. вальцы ив2220 высота подъема верхней балки, иб2220 паспорт ИБ 2220 б.у как гнуть коническе обечайки на вальцах иб 2220м. механизм прижима верхнего ролика 3х валковых вальцев, иб-2220 иб 2220 видео вальцевый станок иб2220. электросхема машины ИБ2220, станок вальцовочный иб 2220 машина листогибочная трехвалковая иб 2220 цена ив2220 характеристики. паспорт вальцы иб2220, Машина листогибочная трехвалковая ИБ-2220 1985г выпуска цена вальцы иб 2220 тех данные вальцы б/у иб 2220. и 2220 технические характеристики, ив2220 техномаш тех. характеристики трехвалковые вальцы ИА 2220 листогиб 3х валковый иб 2220 технические характеристики. ив 2220 характеристики, вальцы ив2220 тех. характеристика ив2220 параметры иб2220 технический. вальцы для листового металла иб 2220 с фото, листогибочный станок ив2220 приспособа для конуса вольцов иб 2220 ИВ2220 тех характеристики. листогибочный станок иб2220, И2220 Аальцы Ив 2212 технические характеристики вальцы иб 2220 технические данные. вальцы 2220 характеристики, вальцовие машина ив 2220 вальцы 2220 - характеристики станок листогибочный трехвалковая ив 2220в видео. технические характеристики вальцев 2220, приспособления на ив2220 Вальцы листогибочные ив-2220 Вальцы ИБ2220 б/у по ОКОФ. станок ив 2220, машина листогибочная трехвалковая иб2220 марка и модель станок иб2220в приспособление для конических обечаек машины листогибочные ИБ 2220. ПАСПОРТ ВАЛЬЕВ ИВ-2220, вальцы иб2220 характеристики ИБ2220 рабочие чертежи купить техарактеристика иб2220. Комплектации на ИВ2220, вальцы И 2230 тех.характеристика ИБ 2220 2013г. б/у И2220 тех. характеристики. вальцы ив 2220 паспорт, возможные неисправности листогибочных вальцев И-2220 иб2220 масса Машина листогибочная трехвалковая ИВ2220. тех характеристики ИВ2220, вальцы ив2220 - технические характеристики Листогибочная машина ИА 2220Б характеристики вальцев ИВ 2220. тех.характеристика вальцы 2220, станок листогибочный ИБ 2220 цена бу купить б/у листогиб ИВ2220 и2220 вальцы шкаф управления. вальцы и2220 паспорт станка,
По Техническому Заданию заказчика машина листогибочная 3-х валковая модели ИБ может быть изготовлена с шириной до 3150 мм и толщиной гибки до 25 мм, при этом могут измениться габаритные размеры и масса машины. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики листогибочных машин, завод-изготовитель оставляет за собой
Стандартная комплектация ИБ2220
- Машина 3-х валковая листогибочная в сборе
- Выносной пульт управления
- Эл.шкаф управления
- Паспорт,руководство по эксплуатации
- ЗиП
Дополнительные опции ИБ2220
- инструмент для гибки сортового проката 2222-001
- приспособление для гибки конусных обечаек 2222-002
- приемный стол СП-1
- передний стол СП-2
- механизм съема изделия МСИ-1
- механизм поддержки обечайки МПО-1
* Актуальность цен на оснастку уточняйте у наших специалистов!!!
Дополнительные опции ИБ2220 |
Цена pуб с НДС 20% |
---|---|
ПромСтройМаш является непосредственным производителем ИБ2220 Мы производим и продаём Вальцы трехвалковые листогибочные ИБ2220 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. ИБ2220 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ИБ2220 вы можете непосредственно у нас или у наших дилеров. Ширина изгибаемого листа 2000мм; толщина при гибке 10мм, при подгибке 8мм
