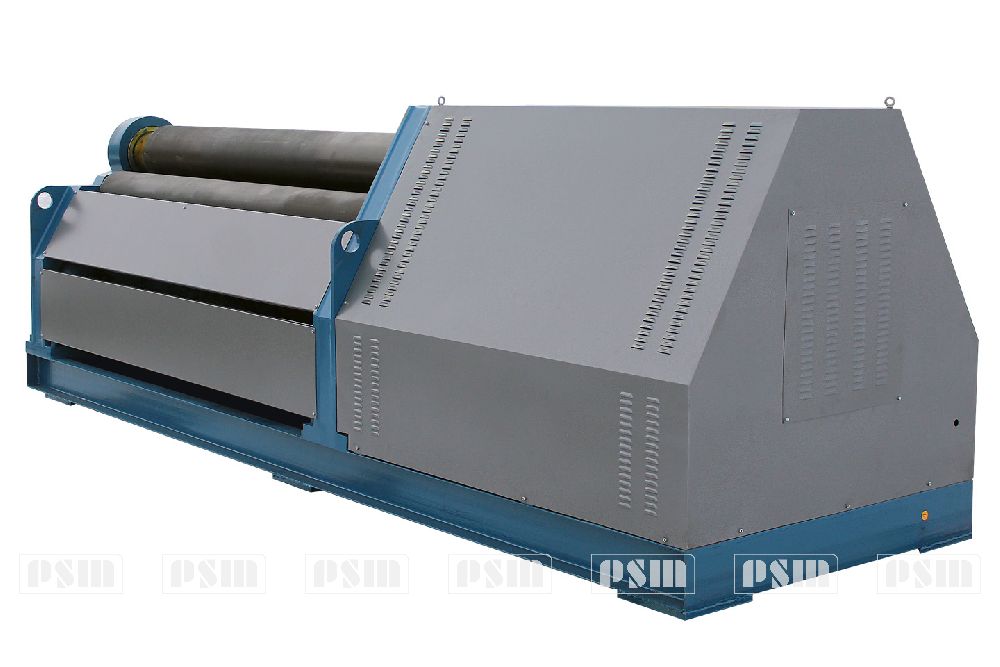

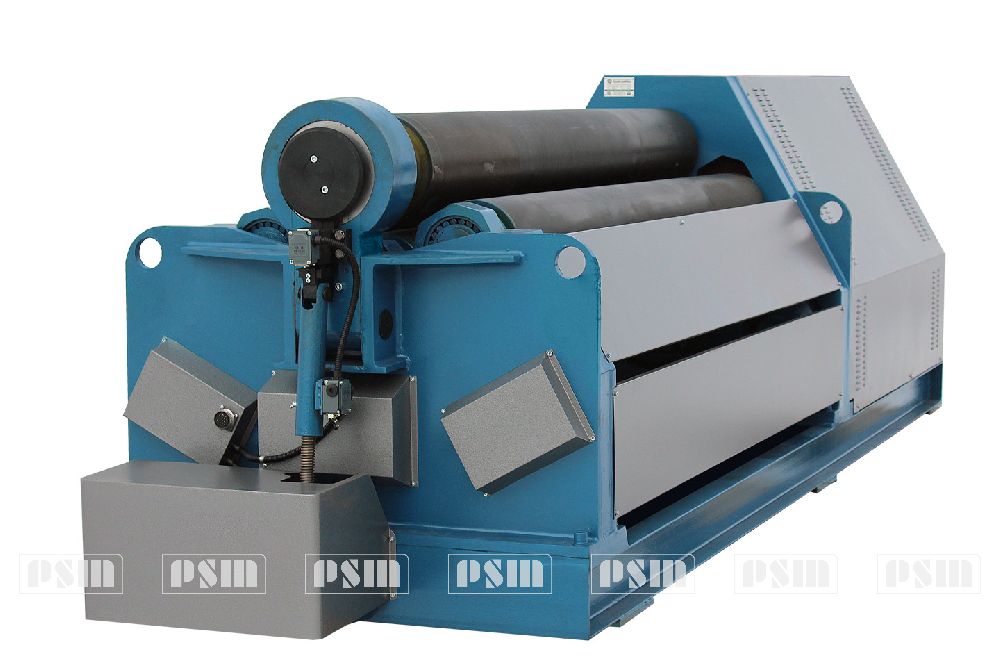

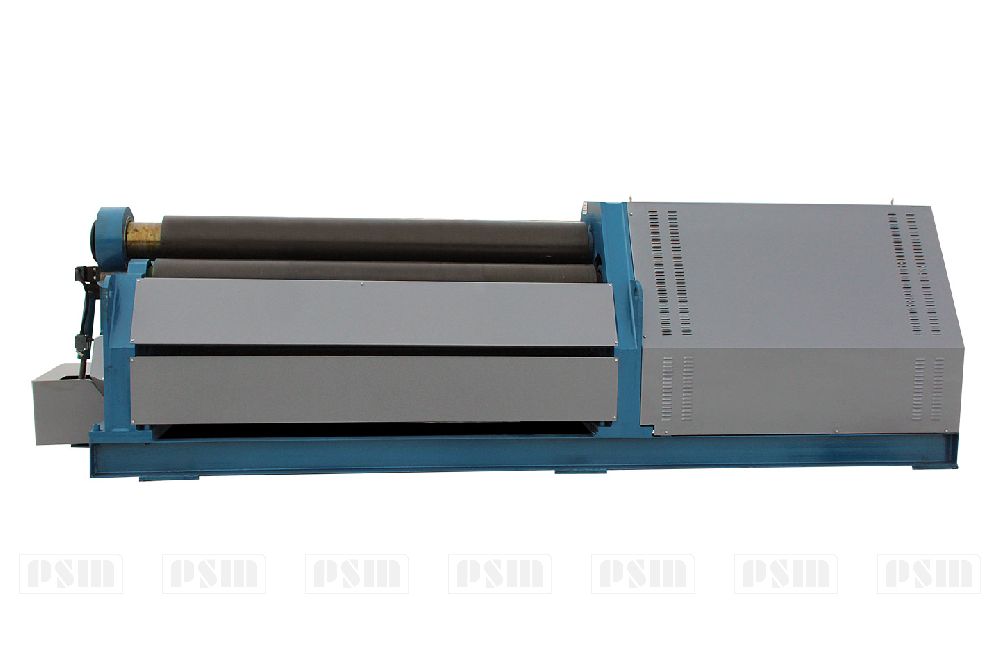

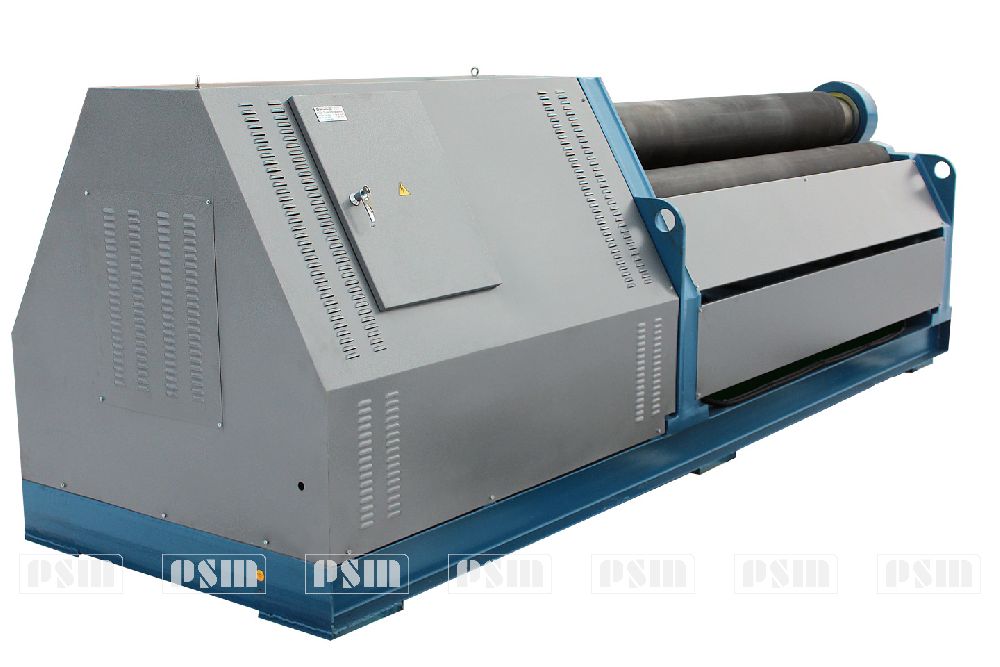

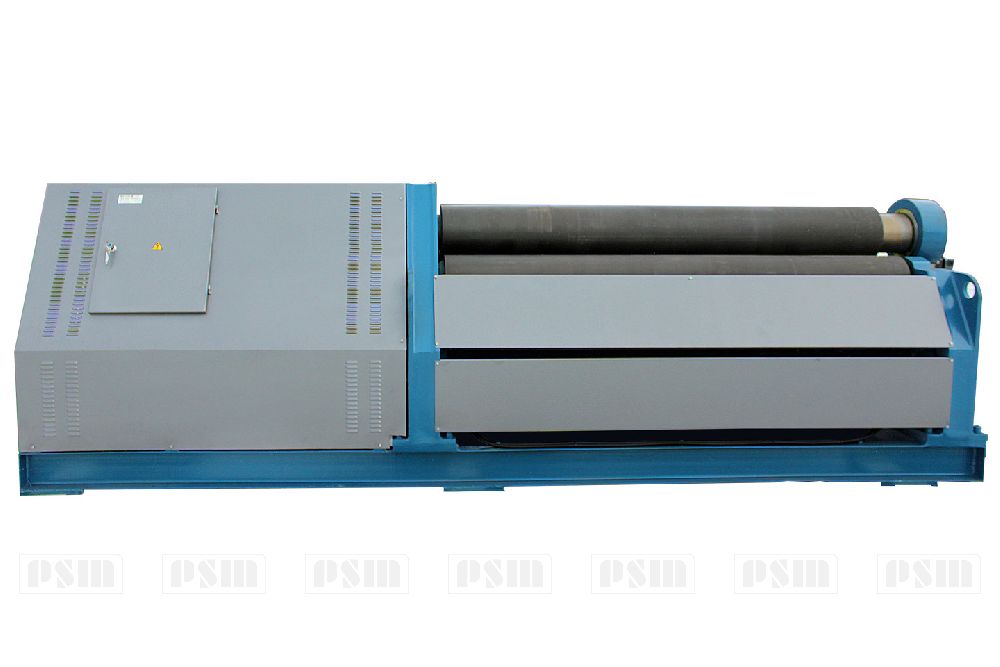

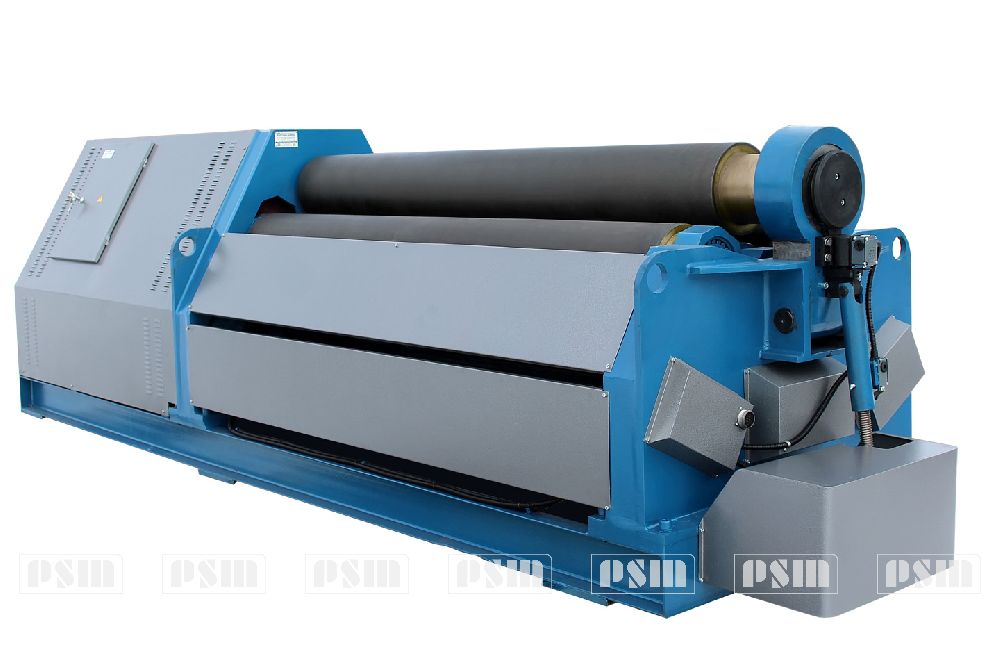

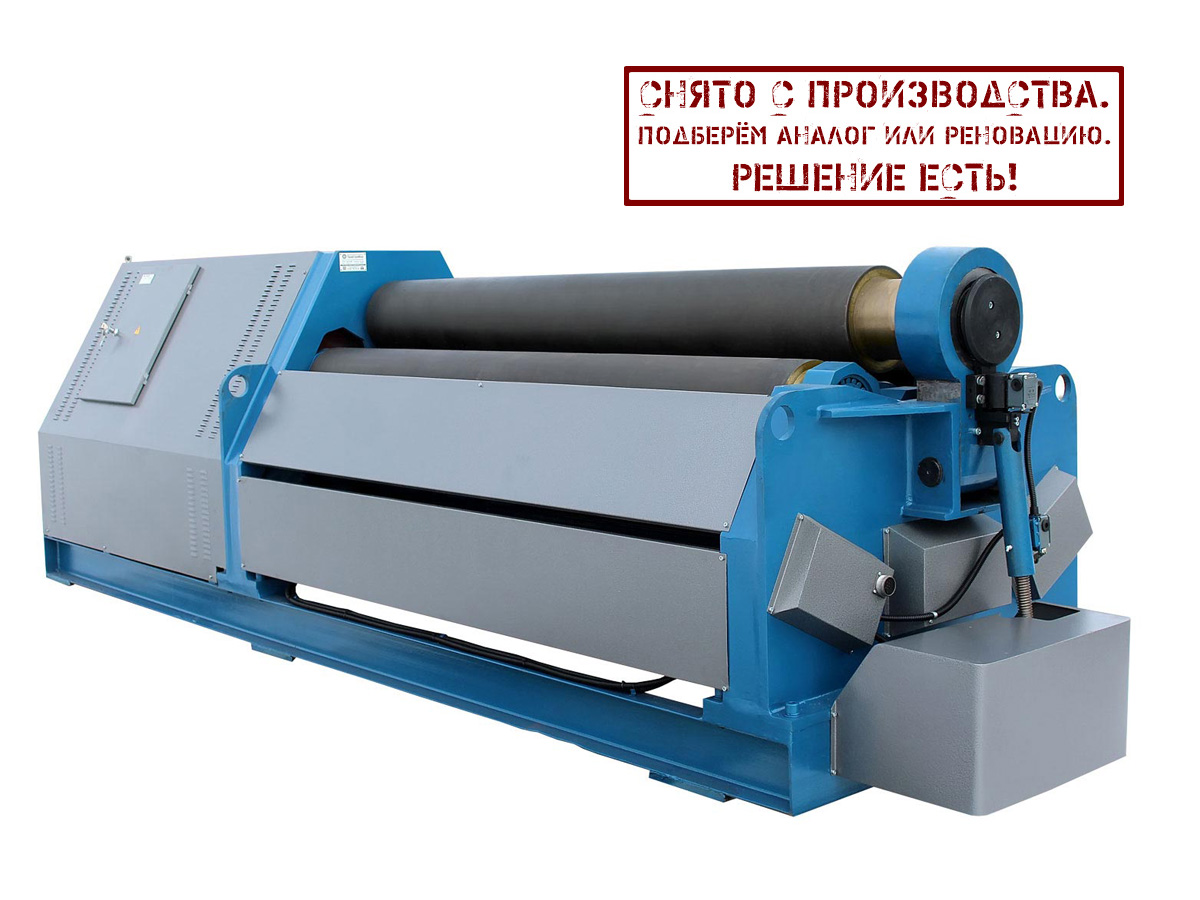

Машина листогибочная четырехвалковая ИБ2420

Артикул: PSMK150030
ИБ2420
ИБ2420
ИБ2420
ИБ2420
ИБ2420
ИБ2420
ИБ2420
ИБ2420
ИБ2420
ИБ2420
ИБ2420
ИБ2420
ИБ2420
ИБ2420
ИБ2420
ИБ2420
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Назначение четырехвалковой листогибочной машины ИБ2420

Машина листогибочная четырехвалковая модели ИБ2420 изготовлена по ТУ3828-002-66656357-2021.

Четырехвалковые листогибочные машины (вальцы) предназначены для получения, методом гибки, цилиндрических обечаек из листового металла. Основным отличием четырехвалковых листогибочных машин от трехвалковых является наличие нижнего подвижного валка. Данный тип листогибочных машин позволяет более точно работать с подгибкой кромок обечаек что значительно сокращает количество листового металла, попадающего в отход. Также наличие четвертого валка позволяет практически исключить проскальзывание листового металла в процессе гибки.

Машина листогибочная четырехвалковая ИБ2420 предназначена для гибки цилиндрических заготовок из листового материала с пределом текучести Qт=250 МПа( 25 кгс/мм.кв.) в холодном состоянии,шириной 2000мм и толщиной 10мм.

Машина листогибочная конструктивно имеет в своей конструкции 4 валка ,верхний валок приводной,нижний и два боковых валка приводятся в движение от редукторов.

На машинах допускается гибка конических заготовок из листового материала при их комплектовании соответствующим приспособлением. Размеры получаемых конических заготовок регламентируются технической документацией на машину. С целью расширения технологических возможностей машины могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.Машина листогибочная трехвалковая модели ИБ2420 может быть изготовлена в комплектации с УЦИ или ЧПУ.

Технические характеристики ИБ2420

Наибольшая толщина изгибаемого листа из материала с пределом текучести σт=245МПа (24,5 кгс/мм2):
- при гибке, мм10
- при подгибке, мм8
Ширина листа, мм2000
Наименьший радиус гибки, мм300
Скорость гибки, не менее м/мин4
Диаметр верхнего валка, мм240
Диаметр нижнего ролика, мм220
Диаметр боковых валков, мм190
Мощность главного электродвигателя, кВт5,5
- слева-направо, мм4410
- спереди-назад, мм1600
- высота над уровнем пола, мм1620
Масса машины, кг6500

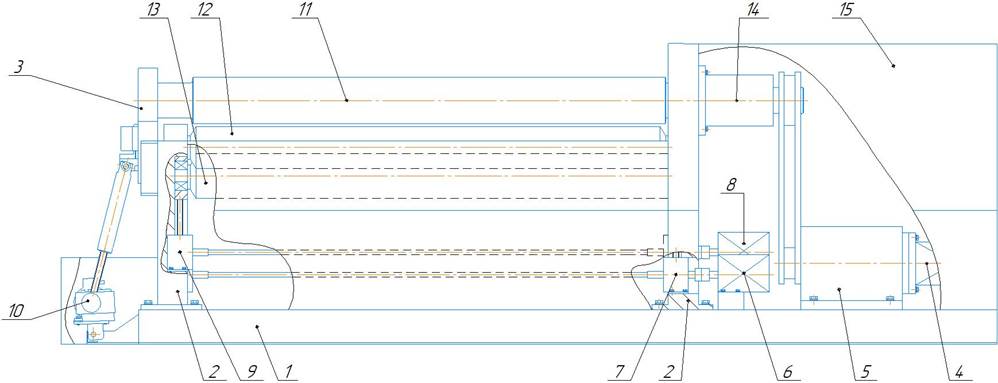

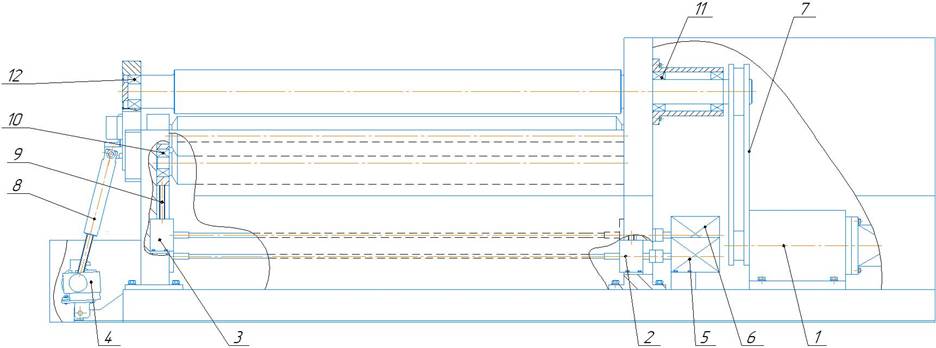

Перечень основных частей машины листогибочной четырехвалковой ИБ 2420

Перечень основных частей машины листогибочной четырехвалковой ИБ 2420

1

Рама

ИБ2420-11-001

2

Стойки

ИБ2420-12-001

3

Опора откидная

ИБ2420-14-001

4

Главный электродвигатель

ИБ2420-15-001

5

Главный редуктор

ИБ242021-001

6

Мотор-редуктора боковых валков

ИБ2420-22-001

7

Редуктора боковых валков

ИБ2420-23-001

8

Мотор-редуктор нижнего валка

ИБ2420-31-001

9

Редуктор нижнего валка

ИБ2420-32-001

10

Редуктор откидной опоры

ИБ2420-64-001

11

Верхний валок

ИБ2420-33-001

12

Боковые валки

ИБ2420-71-001

13

Нижний валок

ИБ2420-81-001

14

Опора верхнего валка

ИБ2420-92-001

15

Ограждение

ИБ2420-93-001

Система смазки четырехвалкового листогиба ИБ 2420

Смазка ИБ 2420 обеспечивается следующим способами:

  • ручной набивкой подшипников
  • ручной набивкой ходовых винтов
  • заливкой в корпус редукторов.

Перед первоначальным пуском машины необходимо заправить редукторы смазочным материалом согласно табл. Ввиду простоты конструкции смазочной системы перечень возможных нарушений ее работы не приводится. Подшипники качения смазывать не реже один раз в месяц.

Объем масла, заливаемого в редукторы, должны контролироваться по рискам маслоуказателей (масломерных игл) или по контрольным пробкам.



очки смазки  машины листогибочной четырехвалковой ИБ 2420

Объект смазки

Смазочный материал

Периодич-ность смазки

1

Главный редуктор

ТСП-15

6 мес.



2

Редуктора боковых валков

''

3

Редуктор нижнего валка

''

4

Редуктор откидного устройства

''

5

Мотор-редуктор боковых валков

''

6

Мотор-редуктор нижнего валка

''

7

Цепная передача

Циатим 201

3 мес.

8

Винтовая пара откидной опоры

1 мес.

9

Винтовая пара боковых валков,нижнего валка

''

10

Подшипники боковых валков,нижнего валка

''

3 мес.

11

Подшипник опоры верхнего валка

''

12

Подшипник откидной опоры

''

Устройство, и принцип работы четырёхвалкового листогиба ИБ 2420

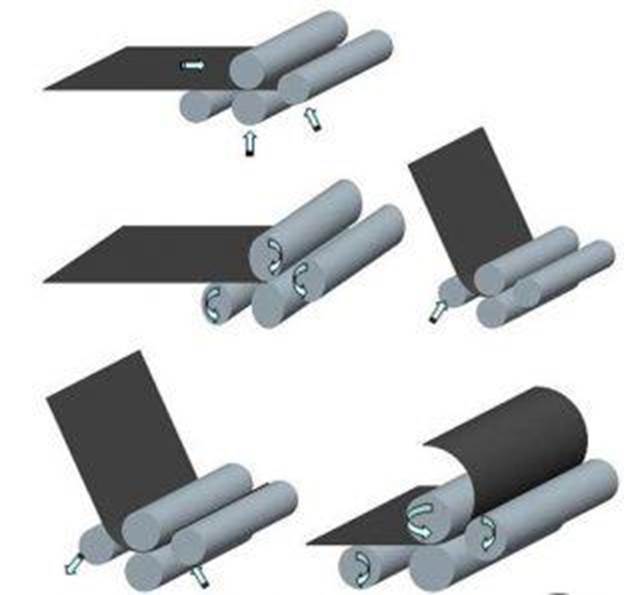

Принцип работы машины листогибочной четырёхвалковой ИБ2420 заключается в свободной гибке листа, помещенным между верхним, боковым валками и нижним валком. Конец листа заводиться между верхним и боковыми валками и нижним валком ориентируя кромки листа параллельно образующей валка. Затем, перемещая боковые валки вверх, прогибают лист, вследствие чего участок листа под верхним валком получает пластическую деформацию изгиба. При вращении валков за счет сил трения между валками и изгибаемым листом, последний движется в направлении вращения валков.

При проходе через зону деформации участки листа получают последовательную, равномерную по длине, остаточную кривизну. Различная установка боковых валков по отношению к верхнему валку обеспечивает изменение радиуса гибки.

Гибка листа на малые радиусы ограничивается силой сцепления приводимых валков с изгибаемым листом, и производиться на несколько последовательных пропусков (проходов).

Правая опора верхнего валка размещена на правой стойке, а левая поддерживается откидной опорой, при откидывании которой можно снять готовое изделие с верхнего валка. Механизм регулировки боковых валков и механизм наклона откидной опоры имеют индивидуальные приводы. Управление машиной кнопочное, осуществляется с общего пульта управления.

Схема кинематическая листогиба ИБ2420

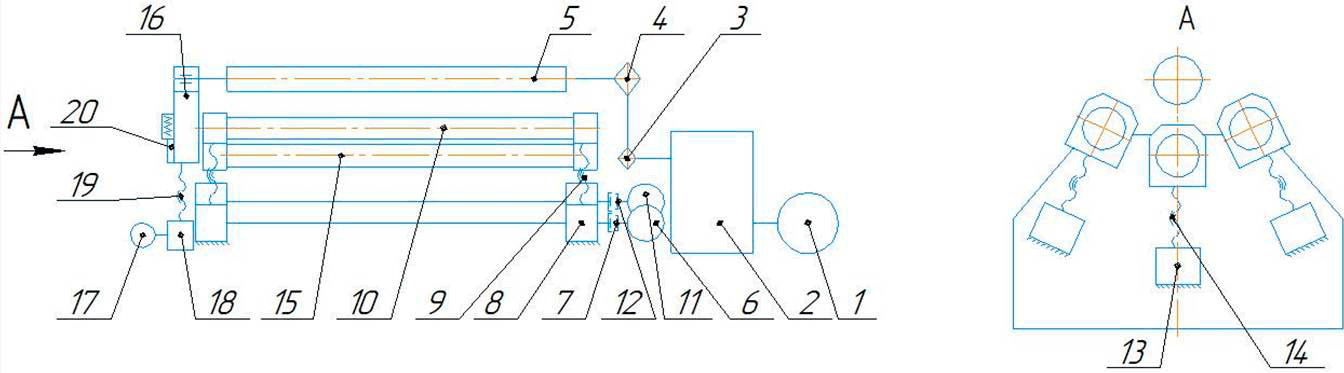

Схема кинематическая   машины листогибочной четырехвалковой ИБ 2420

  1. Главный электродвигатель
  2. Редуктор
  3. Звездочка
  4. Звездочка
  5. Верхний вал
  6. Мотор-редуктор
  7. Муфта
  8. Редуктор
  9. Винтовая пара
  10. Боковой валок
  11. Мотор-редуктор
  12. Соединительная муфта
  13. Редуктор
  14. Винтовая пара
  15. Нижний валок
  16. Откидная опора
  17. Электродвигатель откидной опоры
  18. Редуктор откидной опоры
  19. Винтовая пара откидной опоры
  20. Фиксатор



Электродвигатель 1 главного привода через редуктор 2, цепную передачу 3-4 передается движение верхнему валку 5. Реверсирование верхнего валка производится редуктором 2. Мотор-редуктор 6 через соединительную муфту 7, редуктор 8 и винтовую пару 9 передается движение боковым валкам 10. Каждый боковой валок имеет индивидуальный привод. Мотор-редуктор 11 через соединительную муфту 12, редуктор 13 и винтовую пару 14 передается движение на 4й нижний валок 15. Привод откидной опоры 16 осуществляется от отдельного электродвигателя 17, через редуктор 18 и винтовую пару 19. В вертикальном положении опора закрепляется фиксатором 20.

Работа основных составных частей листогиба четырёхвалкового ИБ2420

Стойки

Стойки сварные, выполнены из листовой стали. В правой стойке выполнено базовое отверстие под верхний валок. Между собой стойки соединены стяжками. В виду простоты конструкции рисунки не приводятся.

Механизм наклона откидной опоры ИБ 2420

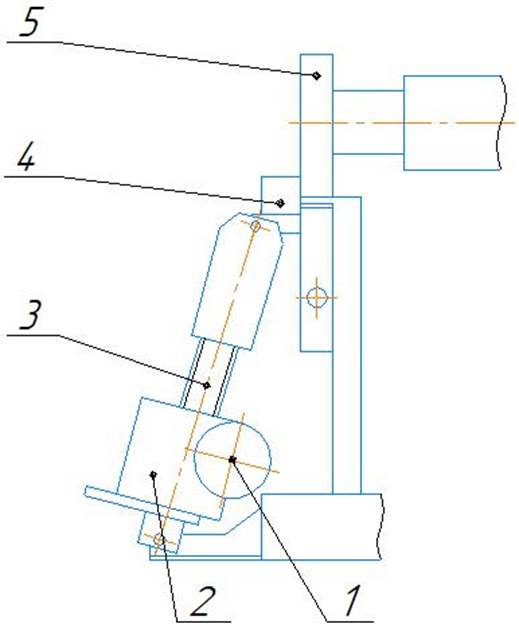

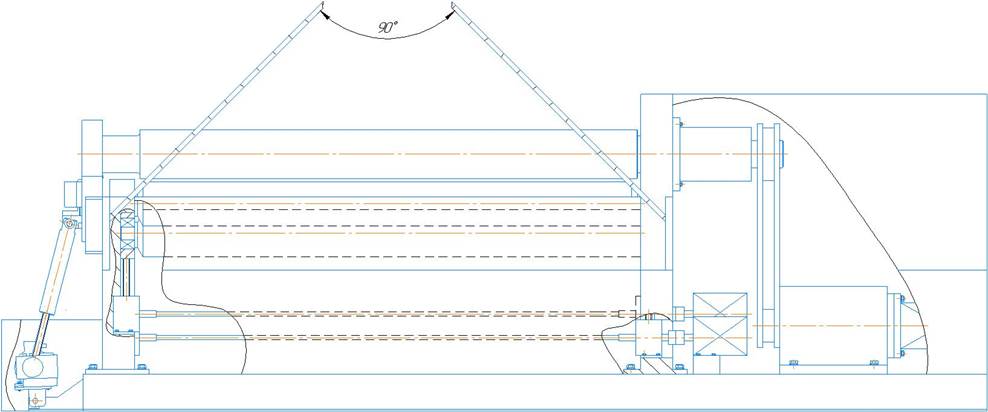

Механизм наклона откидной опоры листогиба ИБ 2420

Привод опоры осуществляется от электродвигателя 1 через редуктор 2 и передачу винт - гайка 3. Крайнее положение откидной опоры 5 контролируется конечными выключателями , и фиксатором 4.

Валок верхний

Верхний валок вращается в сферических подшипниках . Верхний валок приводной и имеет закалку HRC45-50.В виду простоты конструкции рисунок не приводиться.

Валки боковые

Валки боковые устанавливаются в корпуса со сферическими подшипниками, корпуса установлены в направляющих правой и левой стоек.Подъем и опускание валков осуществляется от редукторов расположенных в нишах стоек. Контроль положения валков производиться за счет концевых выключателей.

Валок нижний аналогичен боковым валкам.

Виду просты конструкции остальных составных частей листогиба ИБ2420, описание их не прилагается.



Установка и транспортировка четырёхвалкового листогиба ИБ2420

транспортировка

транспортировка четырёхвалкового листогиба ИБ2420

Транспортировать машину листогибочную ИБ2420 необходимо тросами - зачаливанием за такелажные отверстия расположенные на стойках листогиба. Тросы по длине должны быть равные (с целью размещения центра тяжести на одной оси с крюком), что обеспечивает устойчивое положение листогиба в горизонтальной плоскости (∆L=0,5). Упакованные листогибочнеы машины ИБ2420 зачаливают за нижний брус в местах указанных на упаковке.

Перед установлением машины листогибочной ИБ2420 на фундамент необходимо тщательно очистить листогиб от антикоррозийных покрытий, и покрыть валки тонким слоем масла «Индустриальное И-50А» ГОСТ 20799-88 во избежание коррозии. Очистку производить сначала деревянной лопаточкой, а остатки смазки с наружных поверхностей удалить чистыми салфетками, смоченными бензином.

установка

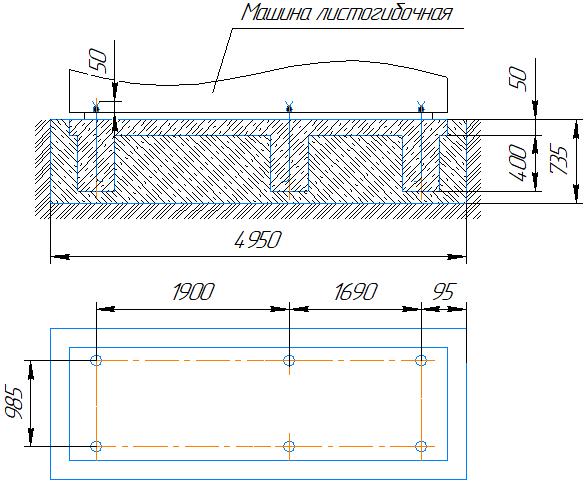

фундамент для четырёхвалкового листогиба ИБ2420

Точность работы листогиба ИБ2420 зависит от правильности ее установки. Машину листогибочную ИБ2420 необходимо установить на фундамент и выверить в двух плоскостях при помощи уровней, установленных на поверхности в левой и правой его частях. Отклонение не должно превышать 0,5/1000 мм. После установки листогиба четырёхвалкового ИБ2420 на фундамент проверить нормы точности.

Подготовка листогиба ИБ2420 к первоначальному пуску

  • Подсоединить листогиб ИБ2420 к общей системе заземления.
  • Подключить личтогибочную машину к электросети, проверив соответствие напряжения сети и электрооборудование.
  • Присоединение электрооборудования к сети и электрошкафу производить согласно схеме соединения

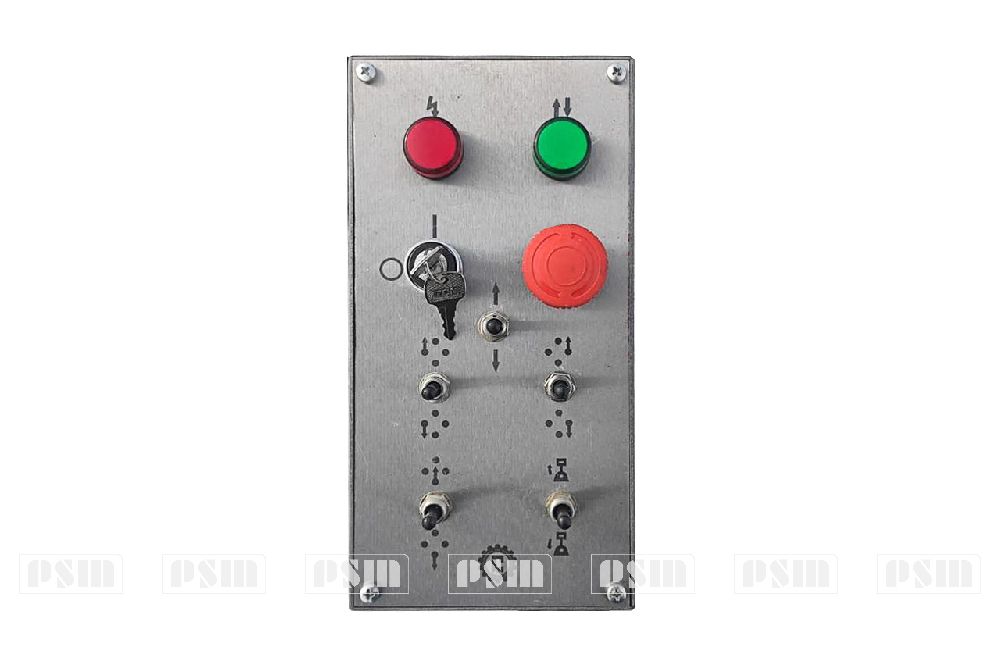

  • Перед включением машины необходимо ознакомиться с назначением органов управления на пульте
  • Выполнить указания, изложенные в разделах смазка и электрооборудование.
  • После включения листогиба, необходимо опробовать на холостом ходу работу всех механизмов.

Порядок работы на листогибе четырёхвалковом ИБ2420

Окалину с листовых заготовок следует перед гибкой УДАЛИТЬ. Очищение от окалины листа обеспечивают необходимое скольжение между валками и не повреждают рабочую поверхность валков.

Работа на листогибочной машине ИБ2420 производиться в следующем порядке:

Работа на листогибочной машине ИБ2420

  • Лист заводится между верхним и боковыми валками. При этом кромка листа должна быть выставлена параллельно образующей переднего бокового валка. При начале работы необходимо убедиться, что валки находятся в параллельном положении, нижний валок несколько опущен. Необходимо подать лист в зону гибки. Как только лист достигнет второго бокового валка, необходимо на пульте управления включить движение. Медленно работая боковыми валками, необходимо несколько раз прокатать лист для получения необходимого диаметра.
  • Радиус гибки зависит от положения боковых валков относительно верхнего.
  • Открывается левая опора верхнего валка и обечайка снимается
  • При работе требуется большое внимании и правильность регулировки и установки заготовок в валках, а также наблюдение за перемещением заготовки в процессе гибки. После каждого перехода следует проверять параллельность кромки листа образующей валка.
  • Неплоская заготовка должна быть предварительно выправлена, т.к. наличие искривленности вызывает ее перекос и смещение торцовых кромок у обечайки.
  • Смещение кромок исправляются путем обратного перекоса обечайки в валках. Правка возможна, если обечайка согнута не полностью.
  • Во избежание поломки откидной опоры необходимо периодически проверять положение верхнего валка относительно боковых.

Регулирование параллельности верхнего валка листогиба ИБ2420 боковыми валками.

После гибки, регулирование останова боковых валков в крайних нижних положениях производить перемещением кронштейнов с конечными выключателями.

Регулирование угла откидной опоры в крайнем верхнем и крайнем нижнем положениях производить перемещением кронштейнов по пазам с закрепленными на них конечными выключателями и с регулированием момента срабатывания выключателя упором.

Возможные неисправности листогибочной четырёхвалковой машины ИБ2420 и методы их устранения

Наименование неисправности, внешнее проявление и дополнительные признаки

Вероятная причина

Метод устранения

1. Не закрывается откидная опора

Неправильно выставлен верхний валок

Выставить верхний валок



2. При гибке цилиндрических заготовок получается конус

Нарушена параллельность валков

Отрегулировать параллельность

3. Наблюдаются люфты в местах соединения

Ослабление затяжки винтов, болтов

Подтянуть детали крепления

4. Нагрев подшипников и трущихся поверхностей

Недостаточность смазки или загрязнение смазочного материала

Проверить наличие смазочного материала.



Особености разборки и сборки листогиба четырёхвалкового ИБ2420 при ремонте

Приступая к ремонту ИБ2420, необходимо выполнить следующее:

  • отключить листогиб от электроэнергии;
  • снять ограждение с машины.



Допуск в мм. (переднего бокового

к заднему боковому валку)

Допуск в мм. (переднего бокового

и заднего бокового валка верхнему)

0,6 на длине 2000 мм

0,4 на длине 2000 мм



Категория ремонтной сложности ИБ2420

Механической - РМ

10,93

Электрической - РЭ

14,1



При ремонте четырёхвалковой листогибочной машины ИБ2420 необходимо полностью сменить смазочный материал в составных частях машины!



По Техническому Заданию заказчика машина листогибочная 4-хвалковая модели ИБ может быть изготовлена с шириной до 3150 мм и толщиной гибки до 30 мм, при этом могут измениться габаритные размеры и масса машины. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики листогибочных машин, завод-изготовитель оставляет за собой

Стандартная комплектация ИБ2420

  1. Машина 4-х валковая листогибочная в сборе
  2. Выносной пульт управления с сенсорным экраном на базе ПЛК,
    с индикацией положения валков.
  3. Эл.шкаф управления
  4. Технический паспорт,
    руководство по эксплуатации,
    декларация ТР ТС.

Дополнительные опции ИБ2420

  1. Приемный стол
  2. Передний стол
  3. Механизм съема изделий
  4. Механизм поддержки обечайки
  5. Комплект управления ЧПУ
  6. Инструмент гибки сортового проката
ПромСтройМаш является непосредственным производителем ИБ2420 Мы производим и продаём Машина листогибочная четырехвалковая ИБ2420 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. ИБ2420 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ИБ2420 вы можете непосредственно у нас или у наших дилеров. Ширина изгибаемого листа 2000мм; толщина при гибке 10мм, при подгибке 8мм

ИБ2415 исп. 1

ИБ2415 исп. 1
Ширина изгибаемого листа 2500мм; толщина при гибке 5мм, при подгибке 4мм

ИБ2416

ИБ2416
Ширина изгибаемого листа 2000мм; толщина при гибке 6мм, при подгибке 4мм

ИБ2420

ИБ2420
Ширина изгибаемого листа 2000мм; толщина при гибке 10мм, при подгибке 8мм

ИБ2422

ИБ2422
Ширина изгибаемого листа 2000мм; толщина при гибке 16мм, при подгибке 14мм

ИБ2422 исп. 2

ИБ2422 исп. 2
Ширина изгибаемого листа 2500 мм; толщина при гибке 16мм, при подгибке 14мм

ИБ2423

ИБ2423
Ширина изгибаемого листа 2000мм; толщина при гибке 20мм, при подгибке 18мм

ИБ2424

ИБ2424
Ширина изгибаемого листа 2000мм; толщина при гибке 25мм, при подгибке 22мм
