Зубофрезерные станки модели 53А11 для изготовления тяговой шестерни

Зубофрезерные станки модели 53А11 для изготовления тяговой шестерни

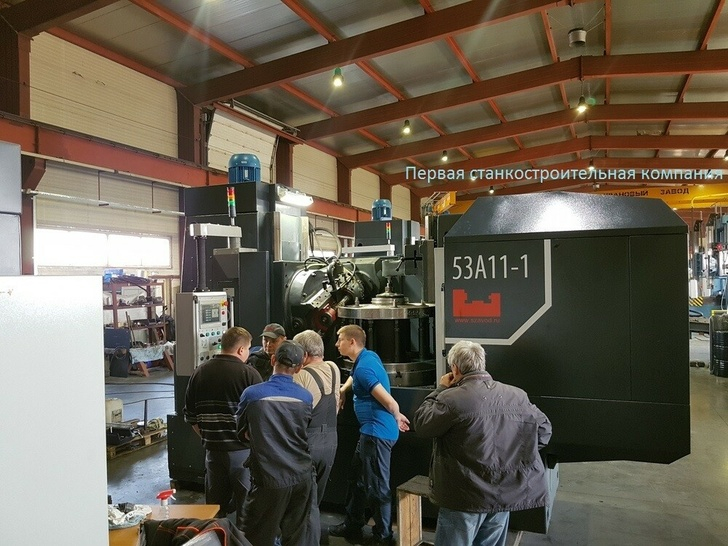

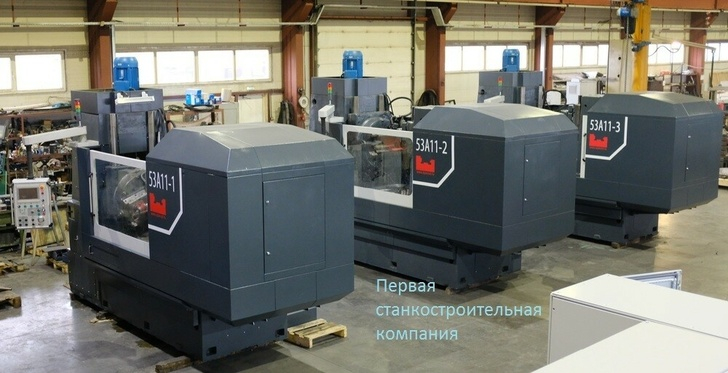

Первая станкостроительная компания произвела серию зубофрезерных станков модели 53А11 из пяти штук. Оборудование предназначено для изготовления тяговой зубчатой передачи электровоза.

Основные параметры станка 53А11:

Максимальный диаметр обработки: 1250 мм;

Максимальный модуль: 16;

Вес станка: 18 тонн.

Параметры тяговой шестерни:

Диаметр: 972 мм, Количество зубьев: 86, Модуль: 10.

Время обработки одной шестерни около девяти часов с учетом настройки.

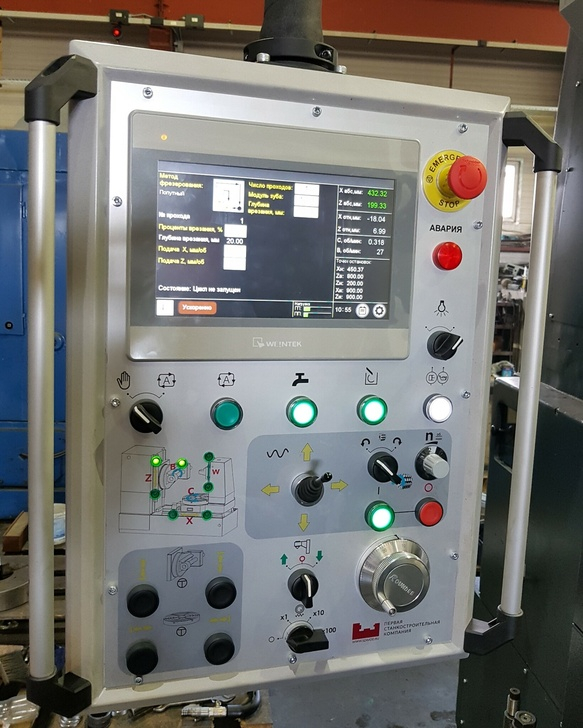

Для управления зубофрезерным станком 53А11 внедрен HMI интерфейс, на котором можно задавать основные автоматические циклы, количество проходов, точку врезания и выгрузки изделия. Отслеживать расчетное время изготовления зубчатого колеса и нагрузку на приводы.

Тяговая зубчатая передача предназначена для передачи вращательного момента с вала якоря ТЭД на колесную пару. Зубчатая передача современных электровозов — жесткая, двухсторонняя, косозубая и состоит из 2 зубчатых колес и 2 шестерен, попарно заключенных в защитный кожух.
