Зубофрезерные станки модели 53А11 для изготовления тяговой шестерни

Зубофрезерные станки модели 53А11 для изготовления тяговой шестерни

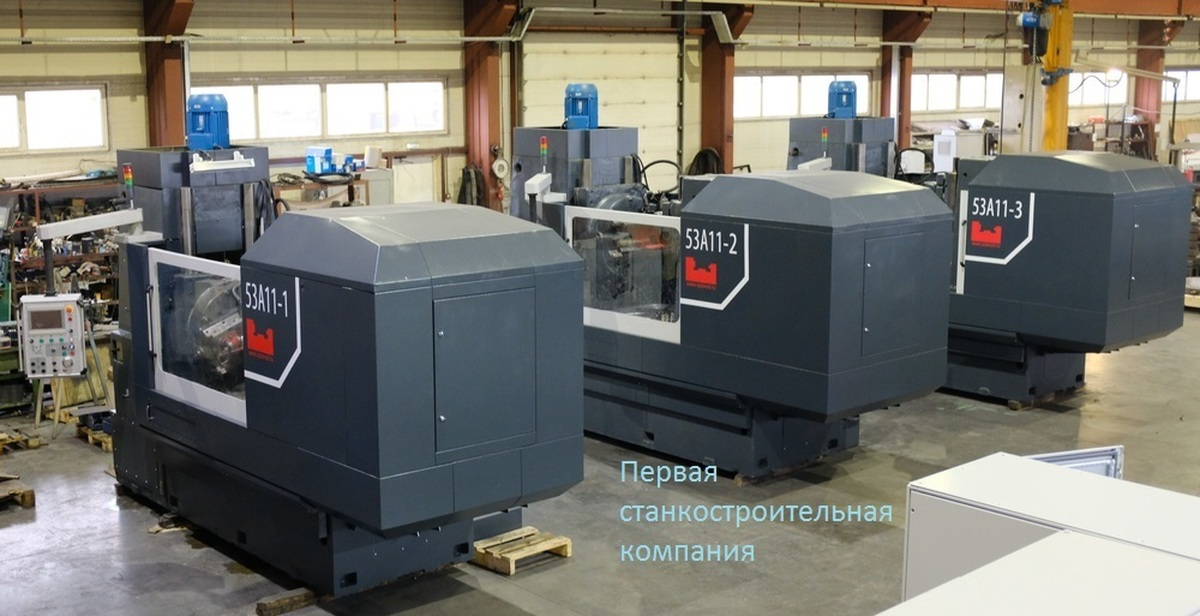

Первая станкостроительная компания произвела линейку из 5 зубофрезерных станков модели 53А11. Оборудование предназначено для изготовления тяговой зубчатой передачи электровоза.

Главные характеристики зубофрезерного станка 53А11:

Максимальный диаметр обработки 1250 мм

Максимальный модуль 16

Вес станка 18тн.


Параметры тяговой шестерни: Диаметр 972 мм, Количество зубьев 86, Модуль 10.

Время производимой обработки одной шестерни 8-9 часов с учетом настройки

В управление зубофрезерным станком 53А11 внедрен HMI интерфейс, на котором можно задавать основные автоматические циклы, количество проходов, точку врезания и выгрузки изделия. Отслеживать расчетное время изготовления зубчатого колеса и нагрузку на приводы.

Тяговая зубчатая передача предназначена для передачи вращательного момента с вала якоря ТЭД на колесную пару. Зубчатая передача современных электровозов - жесткая, двухсторонняя, косозубая и состоит из двух зубчатых колес и двух шестерен, попарно заключенных в защитный кожух.
