Основная особенность станков с ЧПУ состоит в том, что программа, т. е. данные о величине, скорости и направлении перемещений рабочих органов, задается в виде символов, нанесенных на специальный программоноситель. Процесс подготовки программ для станков с ЧПУ отделен от процесса обработки детали во времени и пространстве.

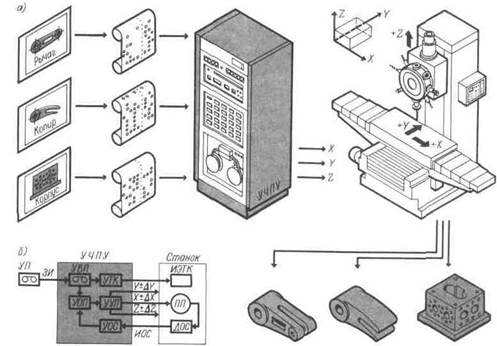

На станке с ЧПУ для того, чтобы обработать деталь новой конфигурации, часто достаточно установить в УЧПУ (рис. 1.1,6) новую УП, которая содержит определенную задающую информацию (ЗИ). Устройством ввода программы (УВП) программа считывается, т. е. преобразуется в электрические сигналы, и направляется в устройство отработки программы (УОП), которое через устройство управления приводом (УУП) воздействует на объект регулирования - привод подач (ПП) станка. Заданное перемещение (например, по осям X, Y, Z) подвижных узлов станка, связанных с приводом подач, контролируют датчики обратной связи (ДОС). Информация обратной связи (ИОС) с датчика через устройства обратной связи (УОС) поступает в УОП, где происходит сравнение фактического перемещения узла подачи с заданным по программе для внесения корректив (±А) в произведенные перемещения. Для исполнения дополнительных функций электрические сигналы поступают с УВП в устройство технологических команд (УТК), которое воздействует на исполнительные элементы технологических команд (ИЭТК). Происходит включение (выключение) различных двигателей, электромагнитных муфт, электромагнитов и др.

Основные преимущества станков с ЧПУ.

Применение станков с ЧПУ взамен универсального оборудования имеет существенные особенности и создает определенные преимущества, в частности следующие: сокращение сроков подготовки производства на 50 - 75 %; сокращение общей продолжительности цикла изготовления продукции на 50 - 60 %; экономию средств на проектирование и изготовление технологической оснастки на 30 - 85 %; повышение производительности труда за счет сокращения вспомогательного и основного времени обработки на станке и многое другое.

Особенность технологической подготовки производства.

Виды и характер работ по технологической подготовке производства с использованием станков с ЧПУ, в том числе и специализированных, существенно отличаются от работ, производимых с помощью обычного универсального оборудования. Значительно возрастают сложность задач и трудоемкость проектирования технологического процесса. Специальные знания (в том числе и математические), необходимые для составления программы, резко повышают требуемый уровень квалификации технологов, а применение технических средств для расчета и составления программ обусловливает появление в системе подготовки производства новых специальностей (программистов, математиков, электронщиков) и требует решения ряда организационных вопросов. Технологические работы, общие по названию с работами, выполняемыми для оборудования с ручным управлением, имеют иное содержание при применении станков с ЧПУ и требуют иного подхода. К таким работам относятся, например, проработка рабочих чертежей на технологичность, выбор инструмента и оснастки, выработка требований к заготовке.

В общем случае составление программ для станков с ЧПУ начинается с разработки технологического процесса на деталь и выделения операций программируемой обработки. В выбранных операциях после уточнения оборудования выявляют необходимые траектории движения инструментов, скорости рабочих и холостых ходов и др. Направления и величины перемещений устанавливают исходя из конфигурации обрабатываемых поверхностей детали, скорости рабочих ходов, скорости холостых ходов. Установленная последовательность обработки кодируется и записывается на программоноситель. Полученная в итоге УП представляет собой сумму указаний рабочим органам станка на выполнение в определенной последовательности действий, из которых складывается весь процесс обработки детали. Получением УП завершается первый этап процесса изготовления детали на станках с ЧПУ, начатый с предварительной подготовки данных, необходимых для программирования.

На втором этапе в соответствии с программой, записанной на программоносителе, деталь обрабатывается на станке.

Из всех работ в процессе программирования решающими являются сбор, упорядочение и обработка информации, перед тем как она будет нанесена на программоноситель. Подготовленная информация должна быть представлена в форме чисел, т. е. в форме, пригодной для записи программы данному станку. Однако не всякие числа могут выражать информацию для управления станками с ЧПУ.
