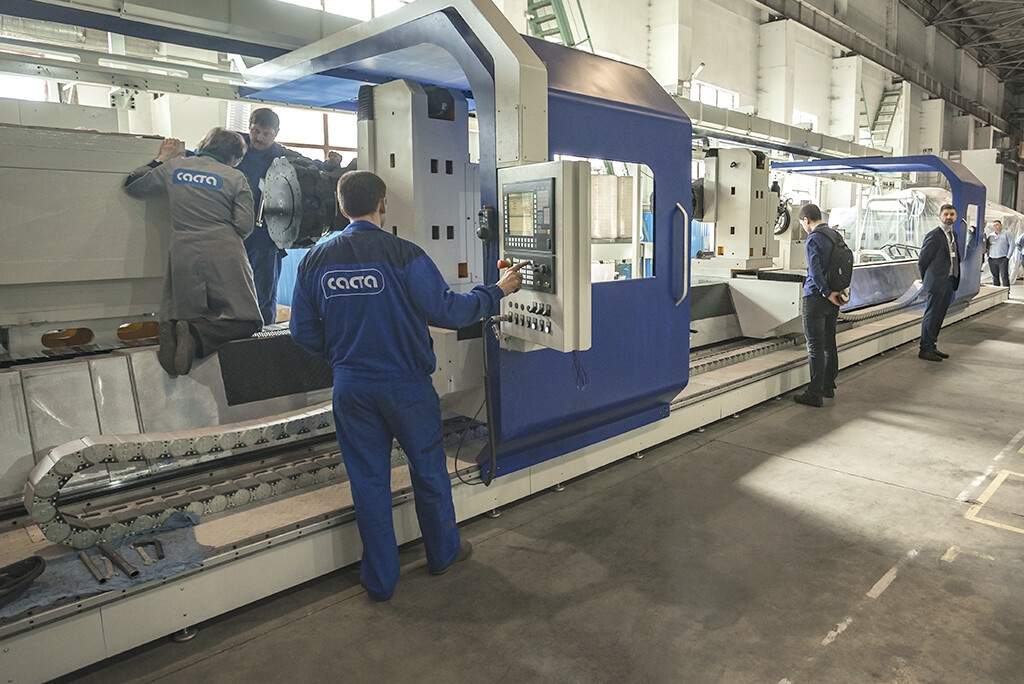

Станкостроительный завод «Саста», расположенный в пос. Сасово Рязанской области, выпустил новый многофункциональный токарный обрабатывающий центр с осью Y с двумя проходными суппортами СА1350Ф4 для обработки длинномерных деталей.

Параметры оборудования следующие:

  • РМЦ = 10 000 мм (для данного типа оборудования максимальная длина составляет 20 000 мм);
  • Мощность главного привода — 30 кВт (есть возвожность установки до 80 кВт);

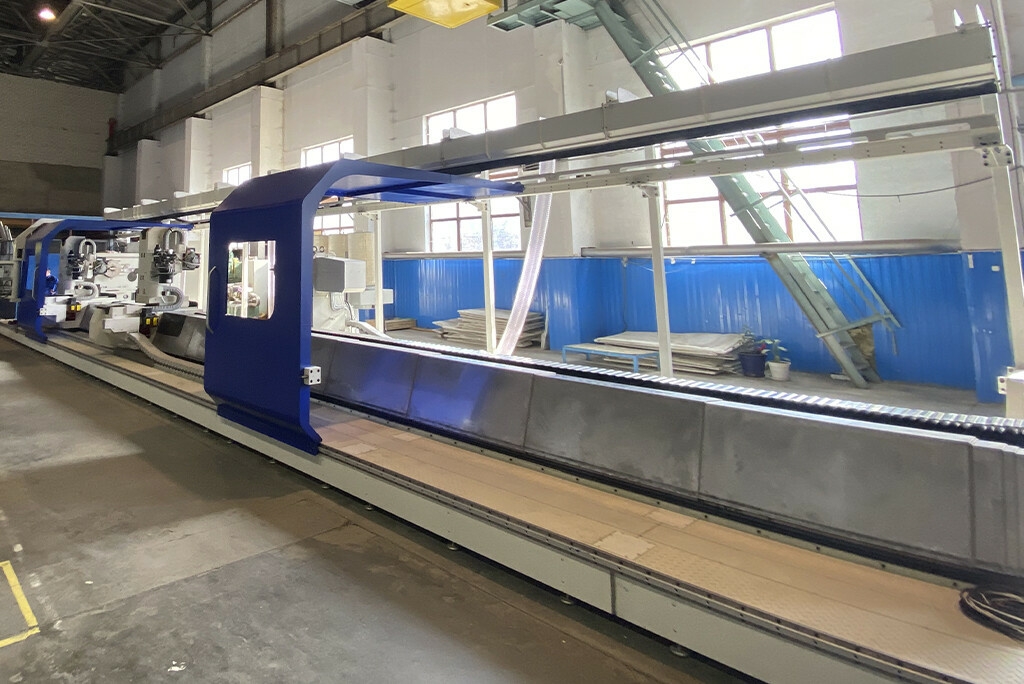

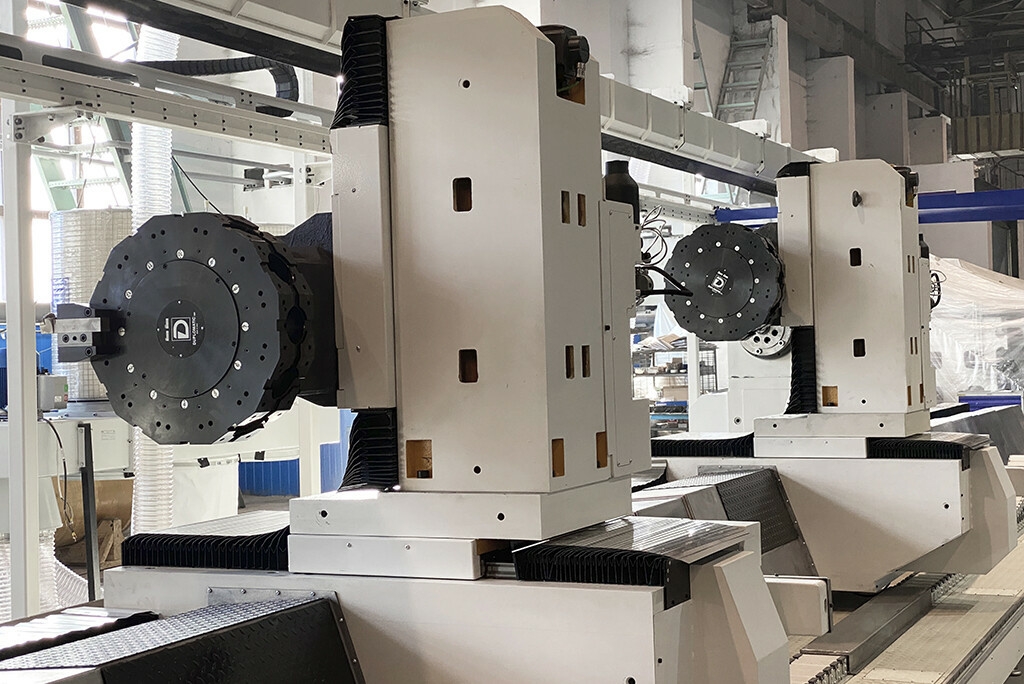

Проходные суппорты перемещаются по отдельным направляющим, предотвращая резонанс и вибрацию заготовки. Преимуществом является то, что их перемещение не ограничивает люнет или задняя бабка. Обработка ведется по всей длине детали за один установ, без переустановки заготовки или люнетов.

Задняя бабка на данном станке имеет свой собственный привод перемещения по оси Z, он механизированный, происходит от мотор-редуктора, редуктор — червячный.

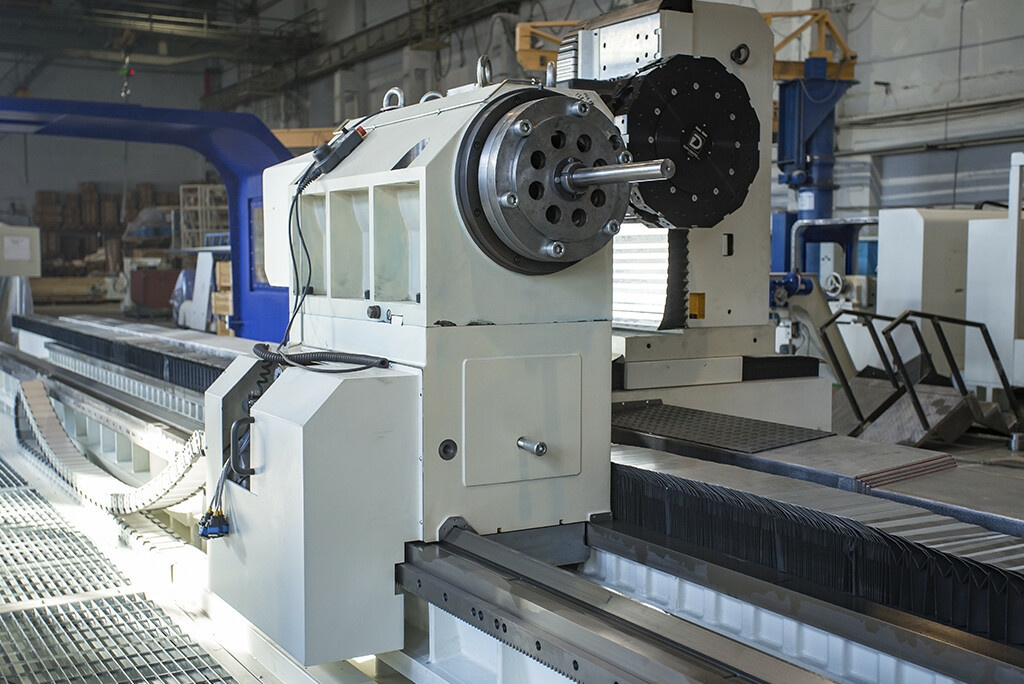

Шпиндельная бабка данного станка имеет два привода. Первый — это главный привод. И второй — это привод оси С. Сделано это специально, чтобы повысить точность позиционирования оси С.

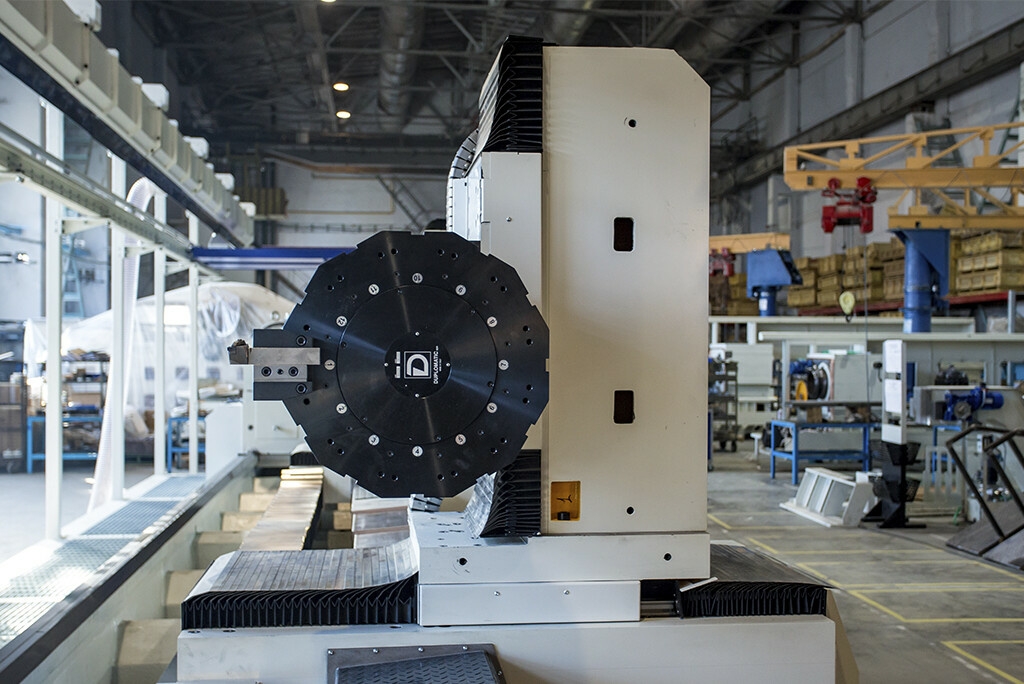

Токарный суппорт данного станка является трехкоординатным, то есть он перемещается по осям Z, X и Y. На оси Y у нас располагается револьверная головка фирмы Duplomatic, она с приводным инструментом, 12ти-позиционная. Это позволяет нам обрабатывать токарную заготовку в многофункциональном режиме с применением фрезерных функций.

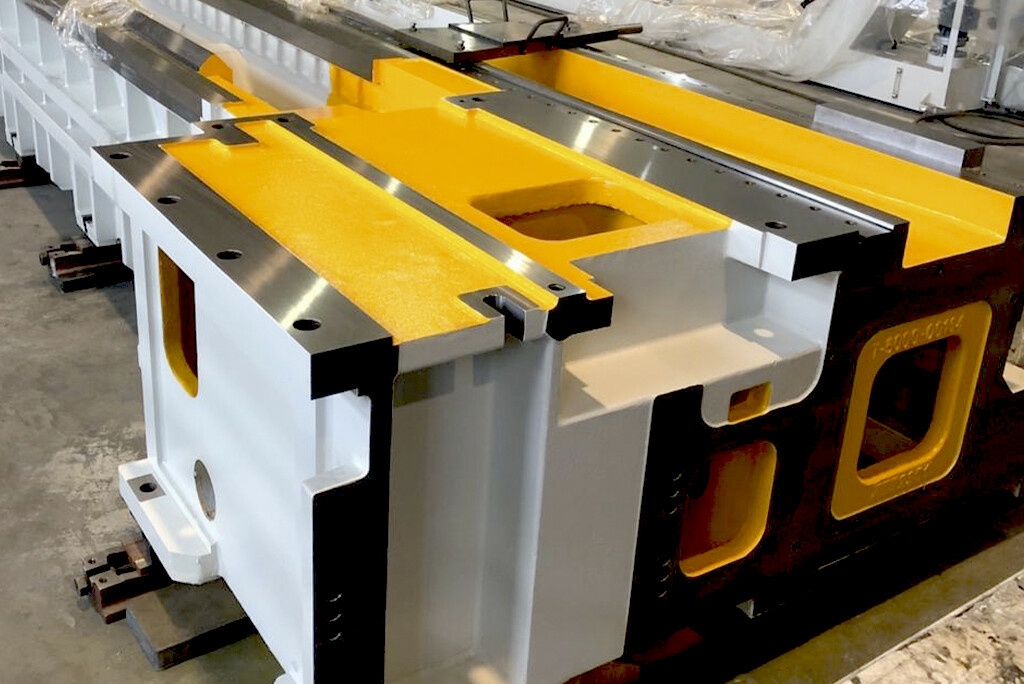

Конструкцией данной станины предусмотрено пять направляющих. Две направляющие скольжения — это под перемещение люнетов и задней бабки, и три направляющие качения — это под перемещение суппортов.
