НВ5223 Пресс-ножницы комбинированные

Пресс-ножницы комбинированные НВ5223

Артикул: PSMK070030
Цена: договорная
Запросить КП
ПромСтройМаш является непосредственным производителем НВ5223 Мы производим и продаём Пресс-ножницы комбинированные НВ5223 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. НВ5223 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить НВ5223 вы можете непосредственно у нас или у наших дилеров.
НВ5223

По Техническому Заданию пресс-ножницы комбинированные НВ5223, могут быть  изготовлены в различной комплектации, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики оборудования, завод-изготовитель оставляет за собой.



Технические характеристики НВ5223

Напряжение цепи силовой, В380
Электродвигатель типАИР100S2У3
мощность, кВт4
частота вращения, мин2880
Длина мм1800±40
Ширина мм1700±20
Высота над уровнем пола, мм1865±40
Масса, кг2500±100
Частота ходов ползуна, мин-1 17
толщина и ширина полоса18x190
диаметра круга 50
уголок резка под углом 90 град125x125x14
диаметр пробивного отверстия при толщине 16мм., мм32
наибольшие размеры пробиваемых пазов прямоугольной формы, мм, толщина/длина/ширина10/80/65
Наибольший профиль (двутавра и швеллера)№18а
Номинальное усилие пресса, кН (тс)630 (63)

Стандартная комплектация НВ5223

НВ5223 Пресс-ножницы в сборе

Принадлежности:

  • Шприц для смазки
  • Маховик
  • Ремни клиновые А-2500 -3 шт
  • Ограждения

Дополнительные опции НВ5223

  • НВ5223-56-001 Устройство для пробивки отверстий с определенным шагом
  • НВ5223-63-001 Инструмент реза швеллера и двутавра
  • НВ5223-56-001 Приспособление для гибки уголков
  • НГ5223-43-001 Упор задний
  • Р-9 Рольганг

Быстроизнашивающиеся детали:

  • подшипники (втулки, вкладыши)
  • ножи
  • пружины
  • ремни клиновые
  • Пресс-ножницы комбинированные НВ5223 предназначены для резки листового, сортового и фасонного проката, пробивки отверстий в листовом и фасонном прокате, а также для выполнения зарубочных операций.
  • Конструкция пресс-ножниц НВ5223 предусматривает резку уголкового проката.
  • Пресс-ножницы комбинированные НВ5223 являются универсальной машиной, поэтому могут применяться как в заготовительных цехах, так и в цехах металлоконструкций, а также в ремонтных мастерских, на строительных и монтажных площадках и т.д.
  • При эксплуатации в климатических зонах с умеренным и холодным климатом исполнение УХЛ, сухим и влажным тропическим – исполнение О.

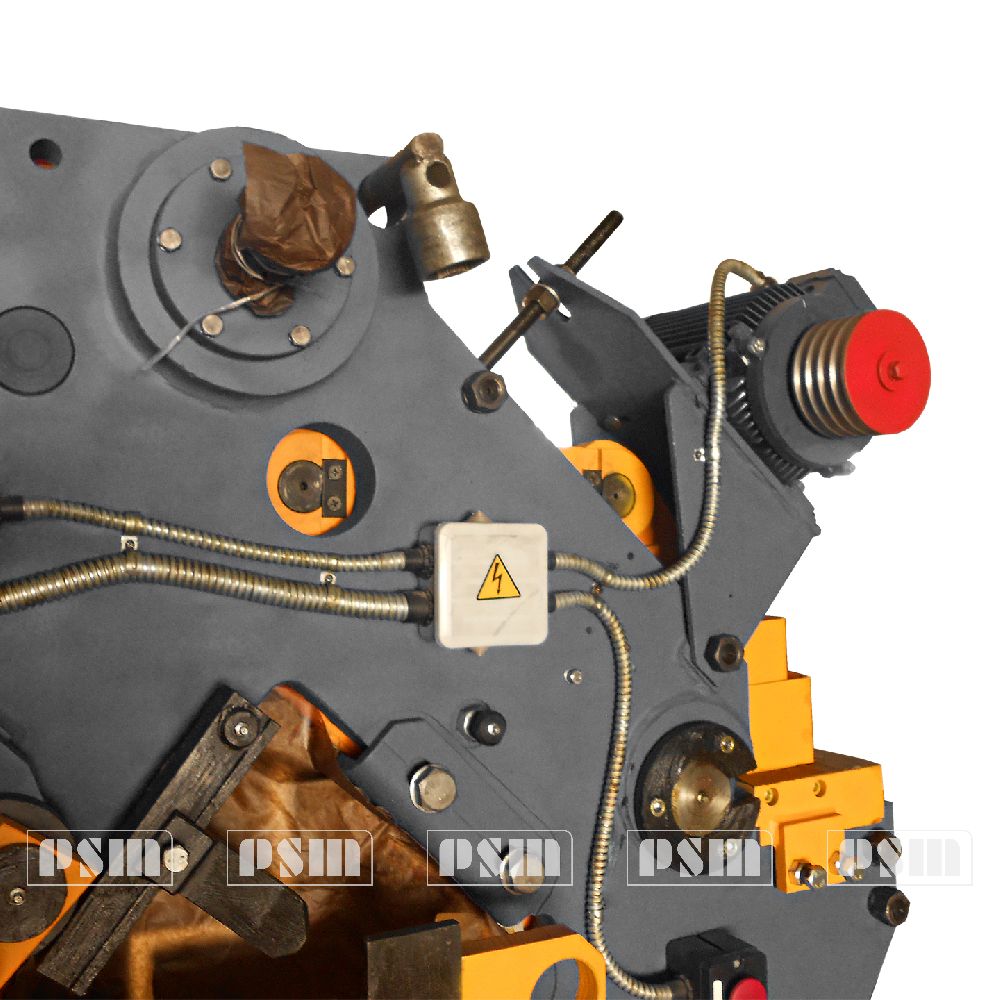

Фотопрезентация НВ5223

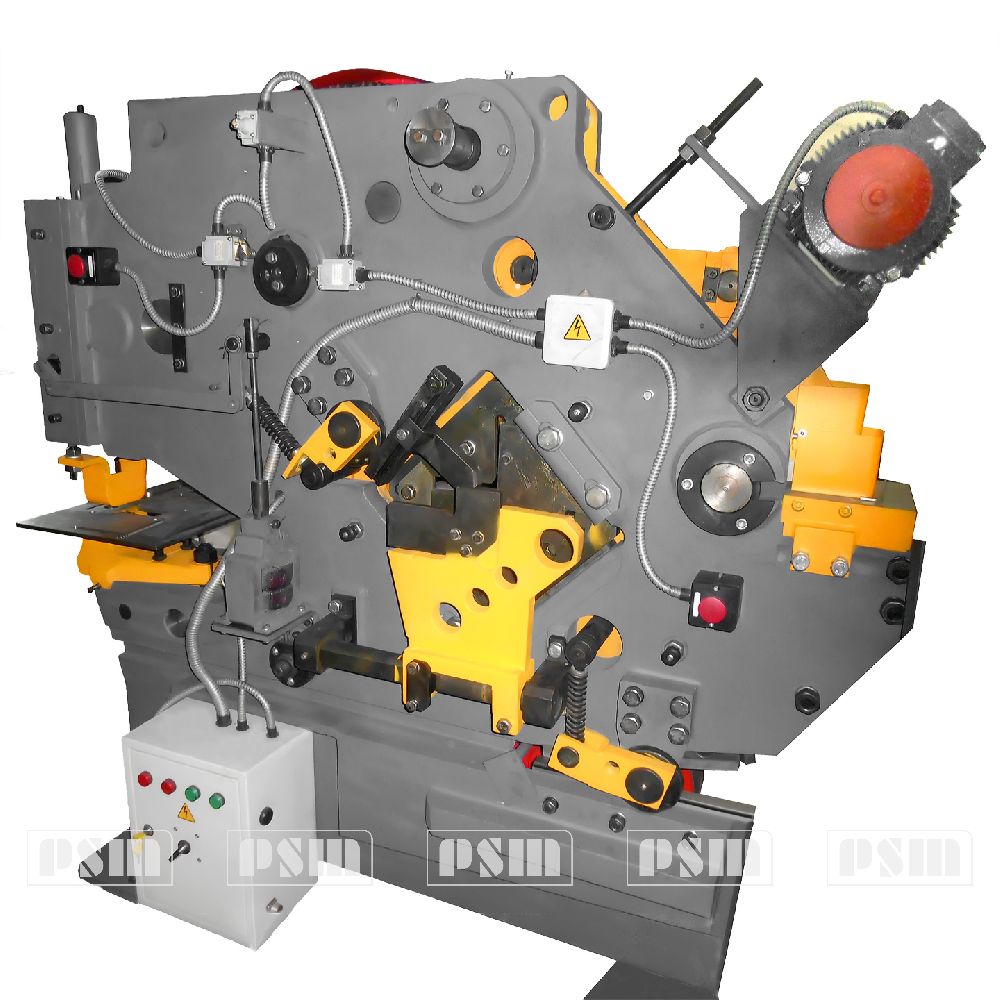

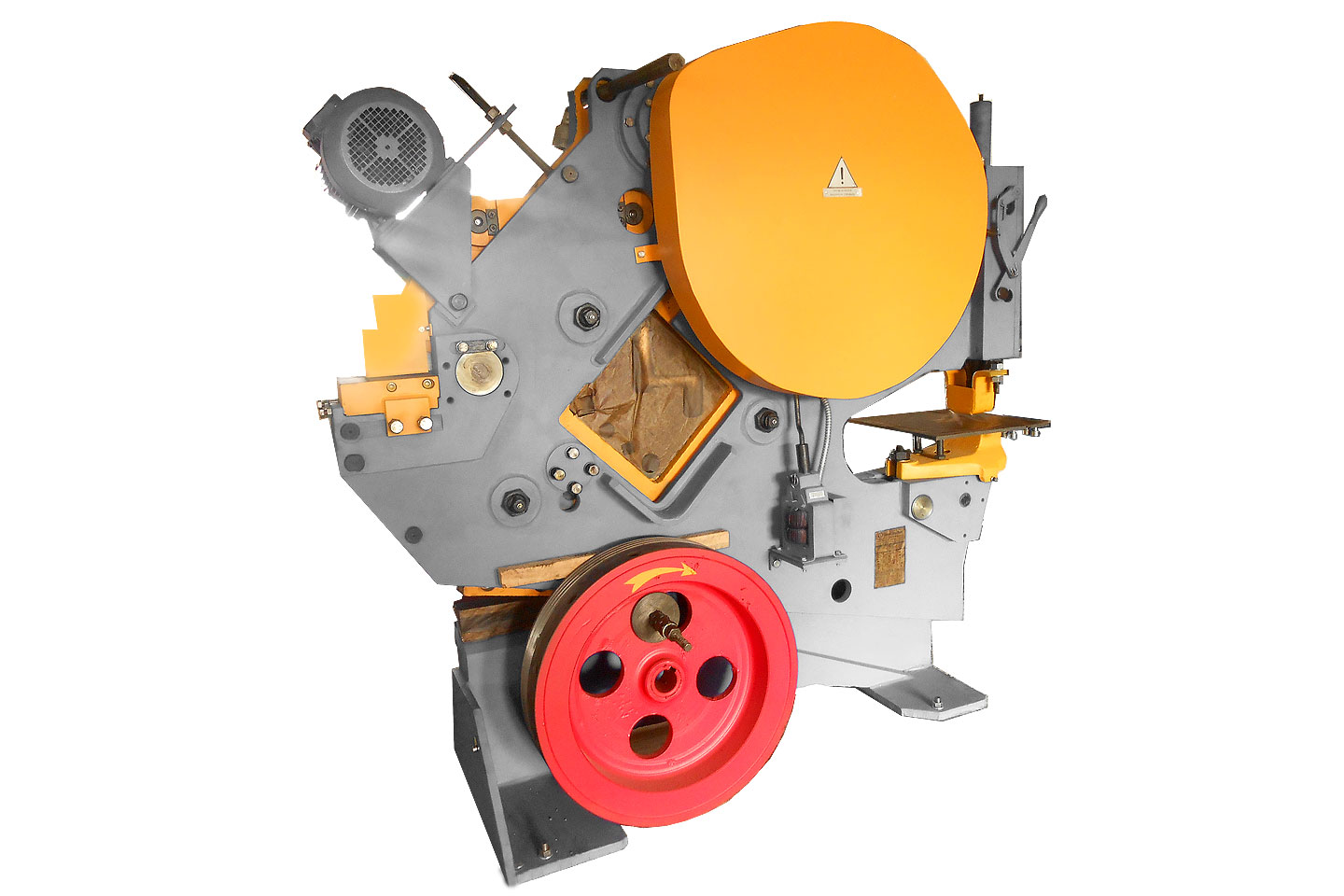

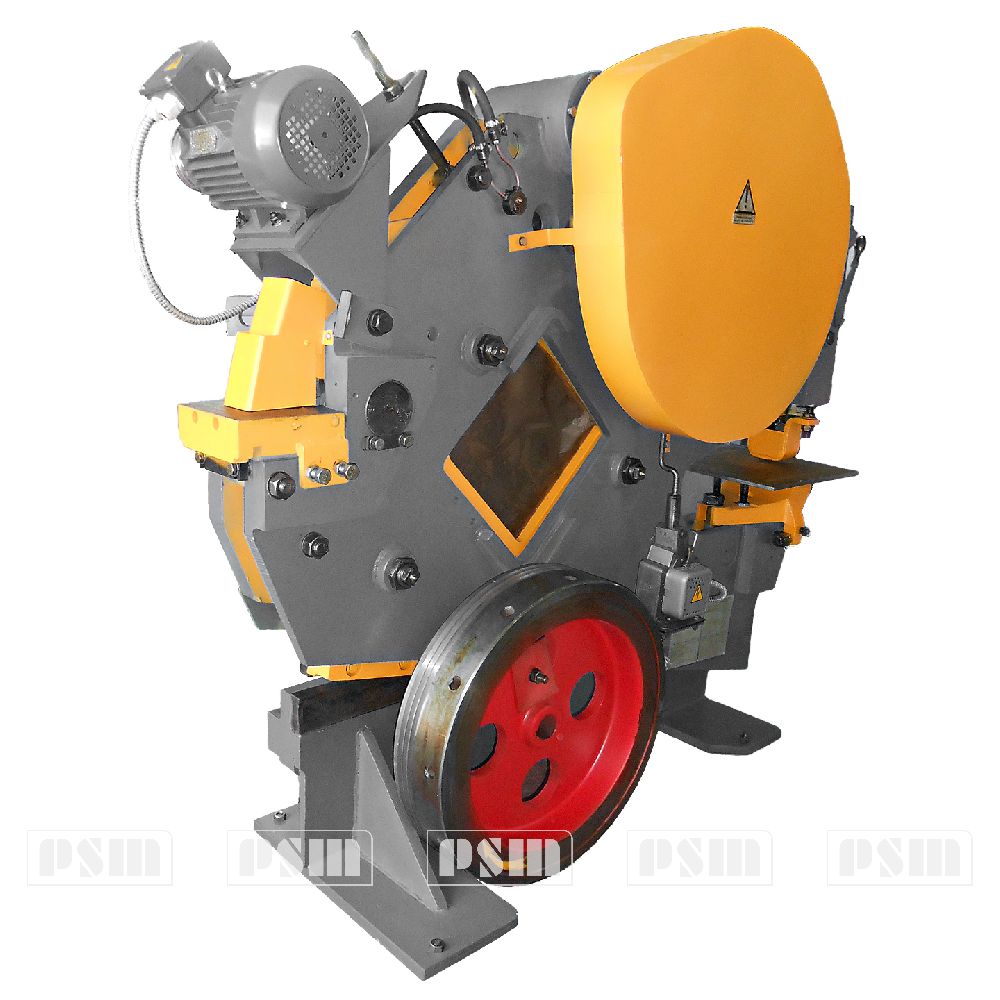

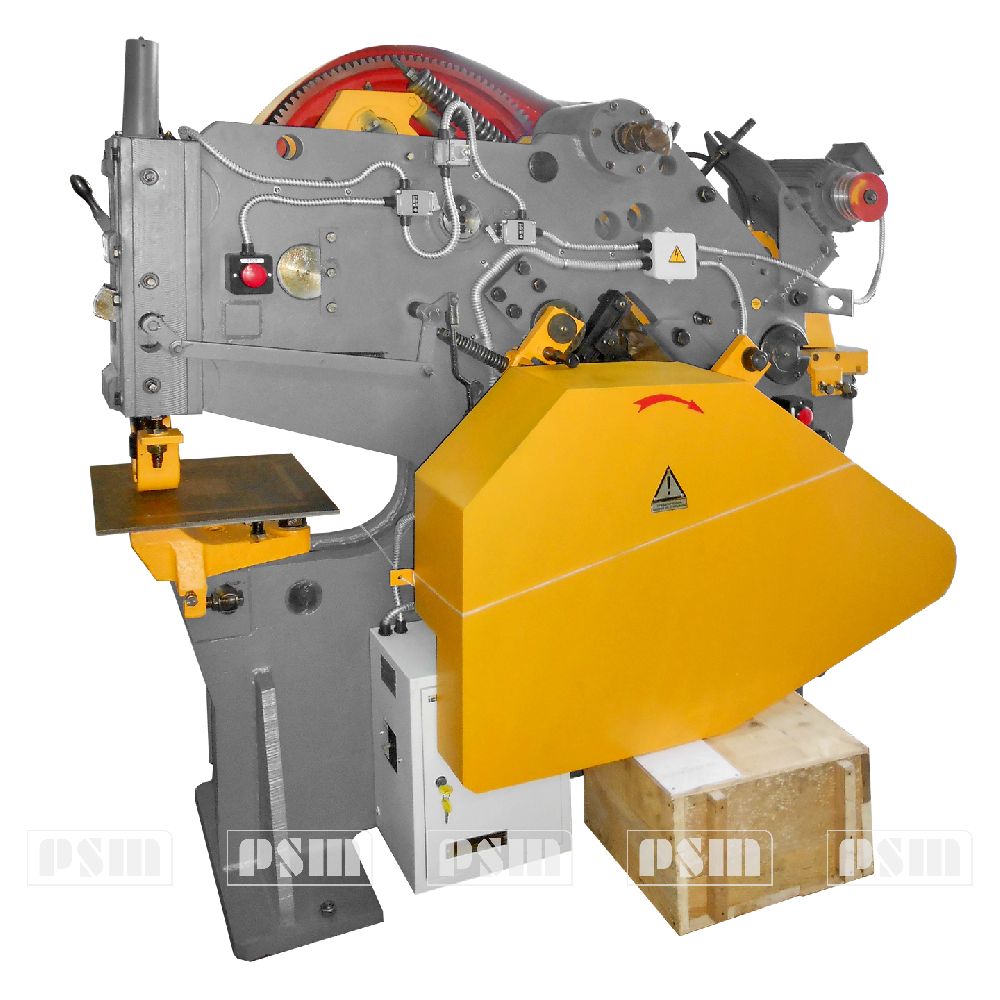

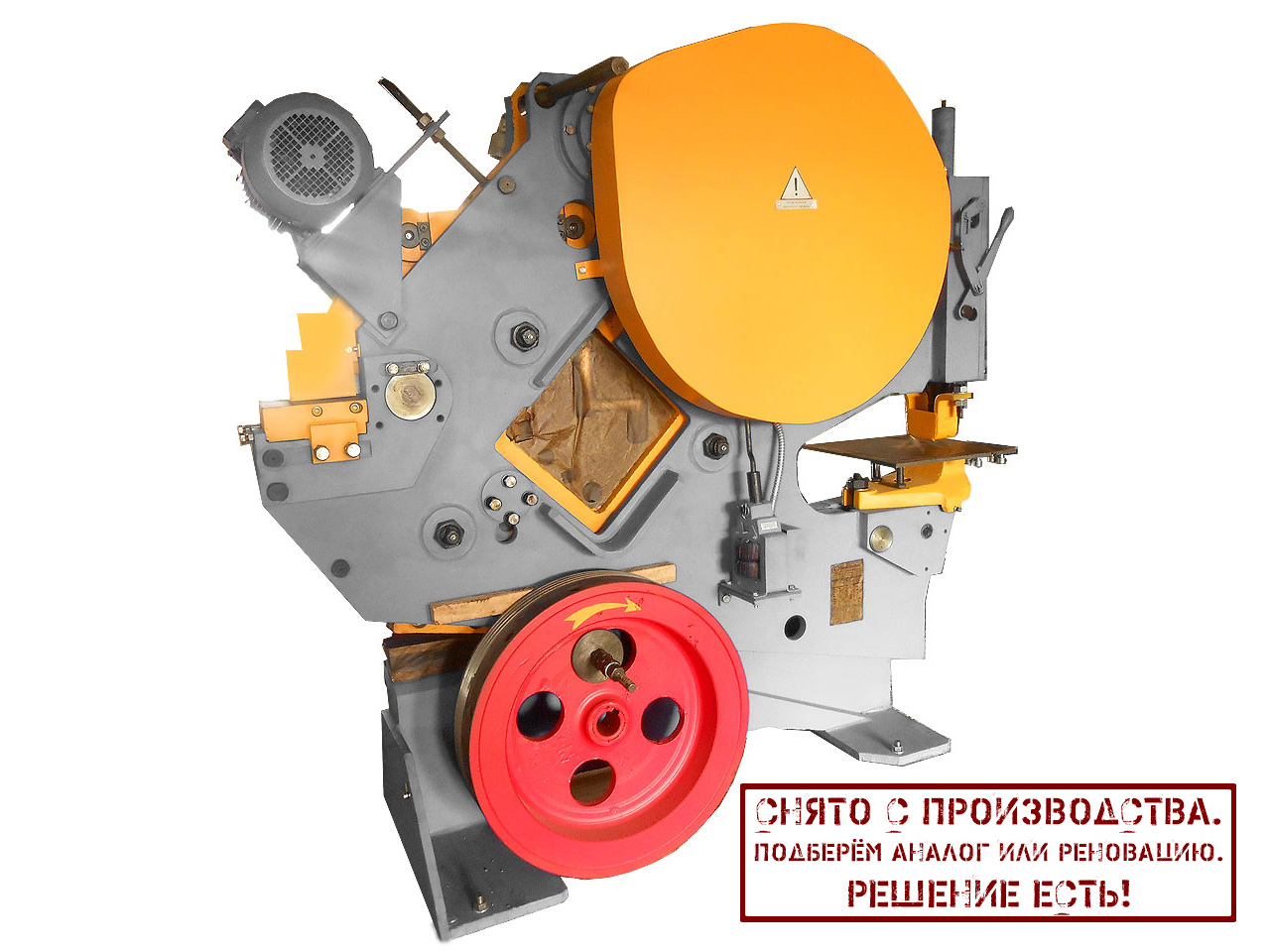

Пресс-ножницы комбинированные модели НВ5223. Вид сбоку

Пресс-ножницы комбинированные модели НВ5223. Вид сбоку

Пресс-ножницы комбинированные модели НВ5223. Вид сбоку

Пресс-ножницы комбинированные модели НВ5223. Вид сбоку

Пресс-ножницы комбинированные модели НВ5223. Вид сбоку

Пресс-ножницы комбинированные модели НВ5223. Вид сбоку

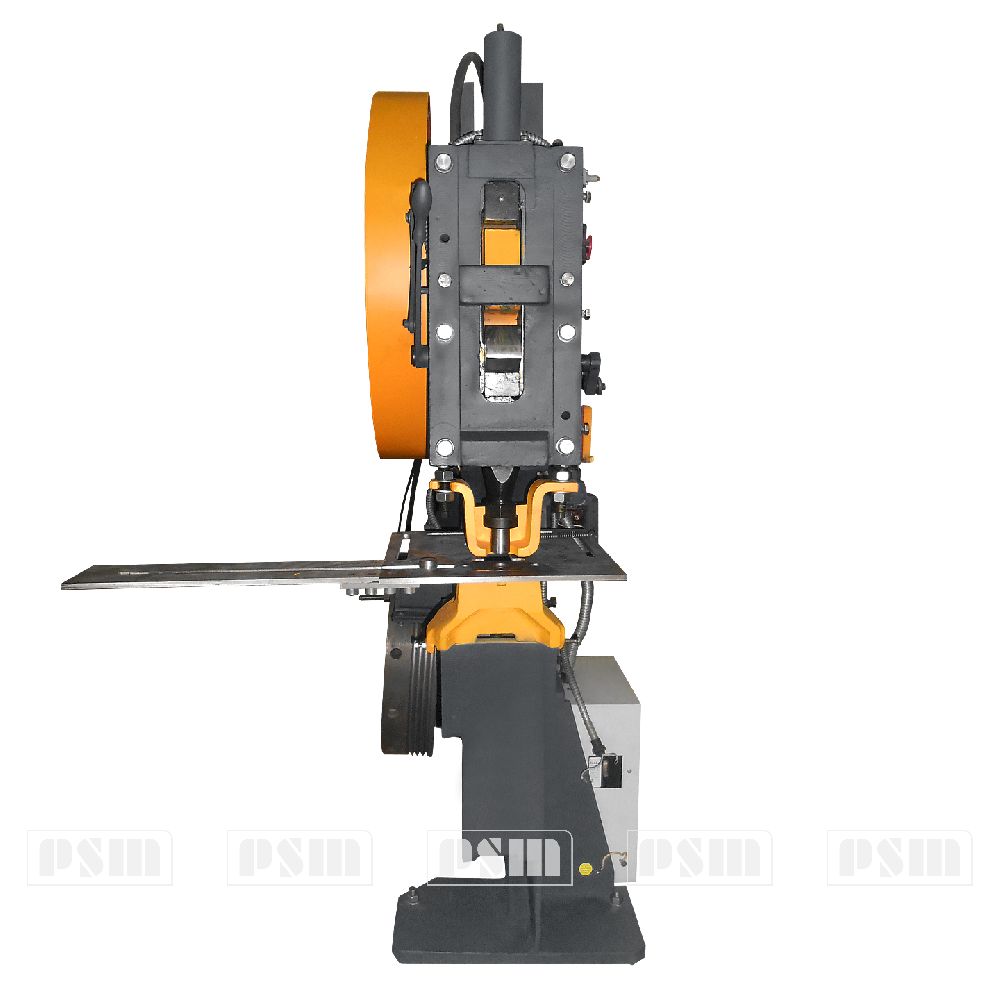

Пресс-ножницы комбинированные модели НВ5223. Вид спереди

Пресс-ножницы комбинированные модели НВ5223. Вид спереди

Устройство, схема работы НВ5223

Состав и комплект поставки пресс-ножниц комбинированных НВ5223

Основные составные части пресс-ножниц комбинированных НВ5223

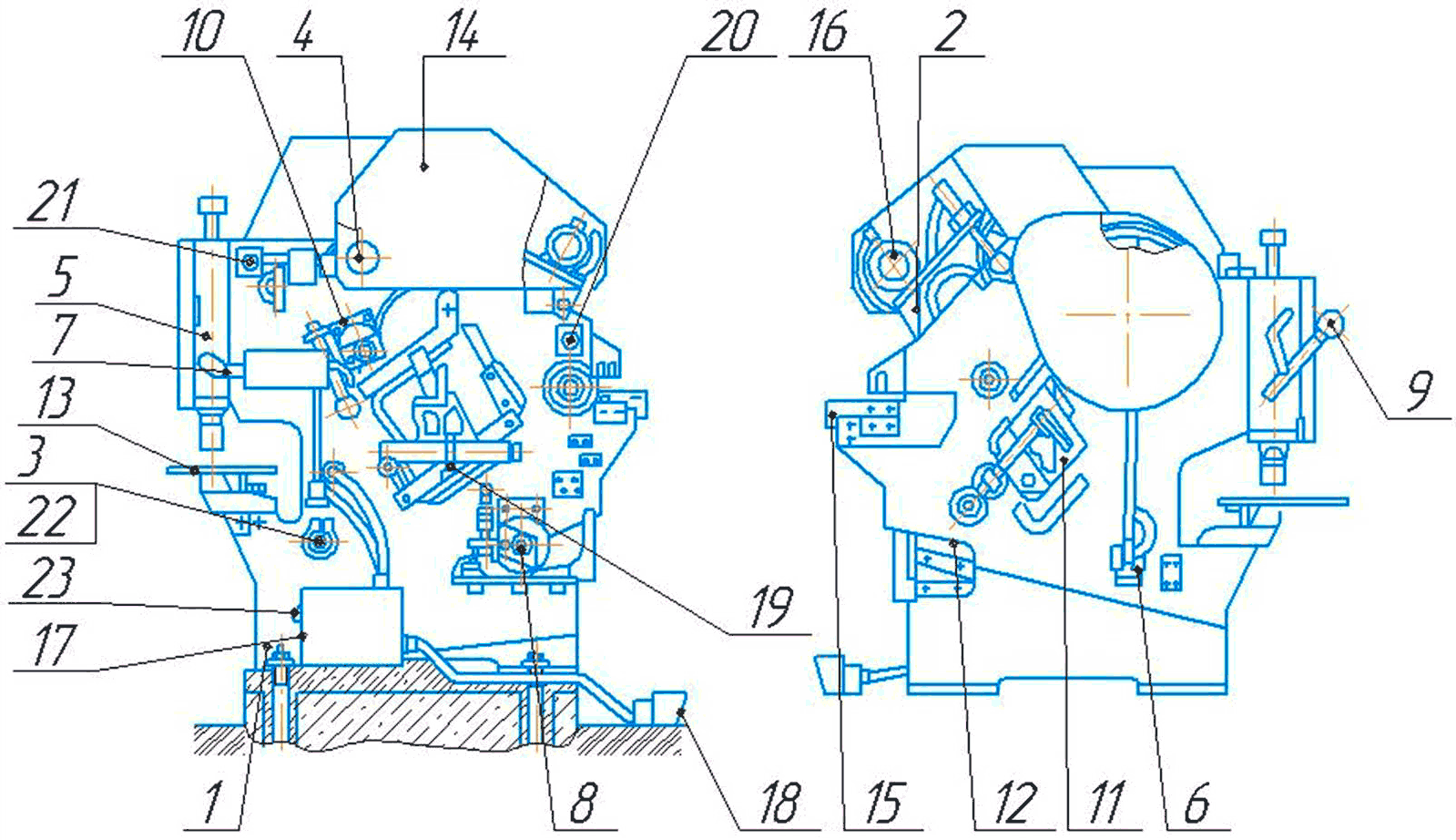

 Расположение составных частей и органов управления пресс-ножниц НВ 5223

Поз. на рис. 1

Наименование

Обозначение

1

Станина

НВ5223-11-001

2

Привод

НВ5223-21-001

3

Ползун сортовой секции

НВ5223-31-001

4

Вал коленчатый

НВ5223-23-001

5

Ползун дыропробивной

НВ5223-32-001

6

Управление сортовой секцией

НВ5223-41А-001

7

Управление дыропробивным прессом

НВ5223-42-001

8

Прижим листовой секции

НВ5223-45А-001

9

Механизм центрирования

НВ5223-47-001

10

Прижим сортовой секции

НВ5223-51-001

11

Инструмент реза уголка, круга

НВ5223-61-001

12

Инструмент листовой и зарубочный

НВ5223-62А-001



13

Стол дыропробивного пресса

НВ5223-69-001

14

Ограждение

НВ5223-71А-001

15

Приспособление для пробивки пазов прямоугольной формы

НВ5223-53А-001

16

Электрооборудование

НВ5223-91-001

17

Электрошкаф

НВ5223-55-001

Органы управления пресс-ножниц комбинированных НВ5223

Позиция на рис.1

Органы управления и их назначение

9

Рукоятка механизма центрирования

18

Педаль включения дыропробивного пресса и включения листовых, сортовых ножниц и зарубочного устройства.

19

Винт фиксации упора

20

Кнопка ОБЩИЙ СТОП

21

Кнопка ОБЩИЙ СТОП

22

Эксцентриковая ось регулировки положения ползуна

23

Вводной выключатель

Устройство и работа пресс-ножниц НВ5223

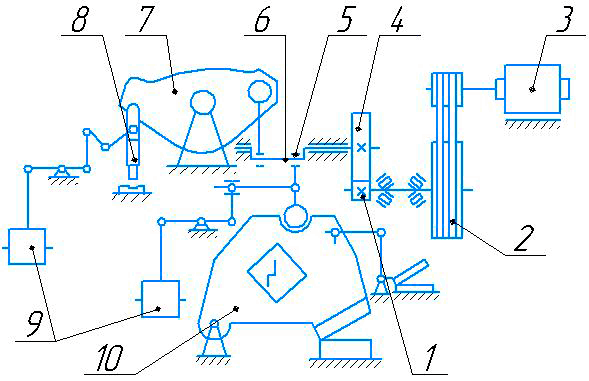

Кинематическая схема пресс-ножниц НВ5223

Кинематическая схема пресс-ножниц НВ5223

Привод пресс-ножниц  НВ5223 осуществляется  от  электродвигателя 3 через клиноременную передачу, маховик 2 и одноступенчатую зубчатую передачу 1, 4 к эксцентриковому валу 6. Зубчатая передача 1, 4 прямозубая, цилиндрическая. Движение на ползун 10 сортовой секции передается через шатун 5, на ползун пресса для пробивки отверстий 8 – через балансир 7 и западающий камень.

Включение и выключение. Исполнительные механизмы включаются и выключаются через систему рычагов, связанных с одной стороны с шатуном и западающим камнем, а с другой стороны – с электромагнитом 9.

Вал-шестерня 1 (z1=14) имеет ширину обода 85мм., изготовлена из стали 40Х ГОСТ 4543 – 71 (твердость НВ 240…260), колесо 4 (z1=126) – ширина обода 80мм., изготовлено из стали 35Л (ГОСТ 977 - 88).

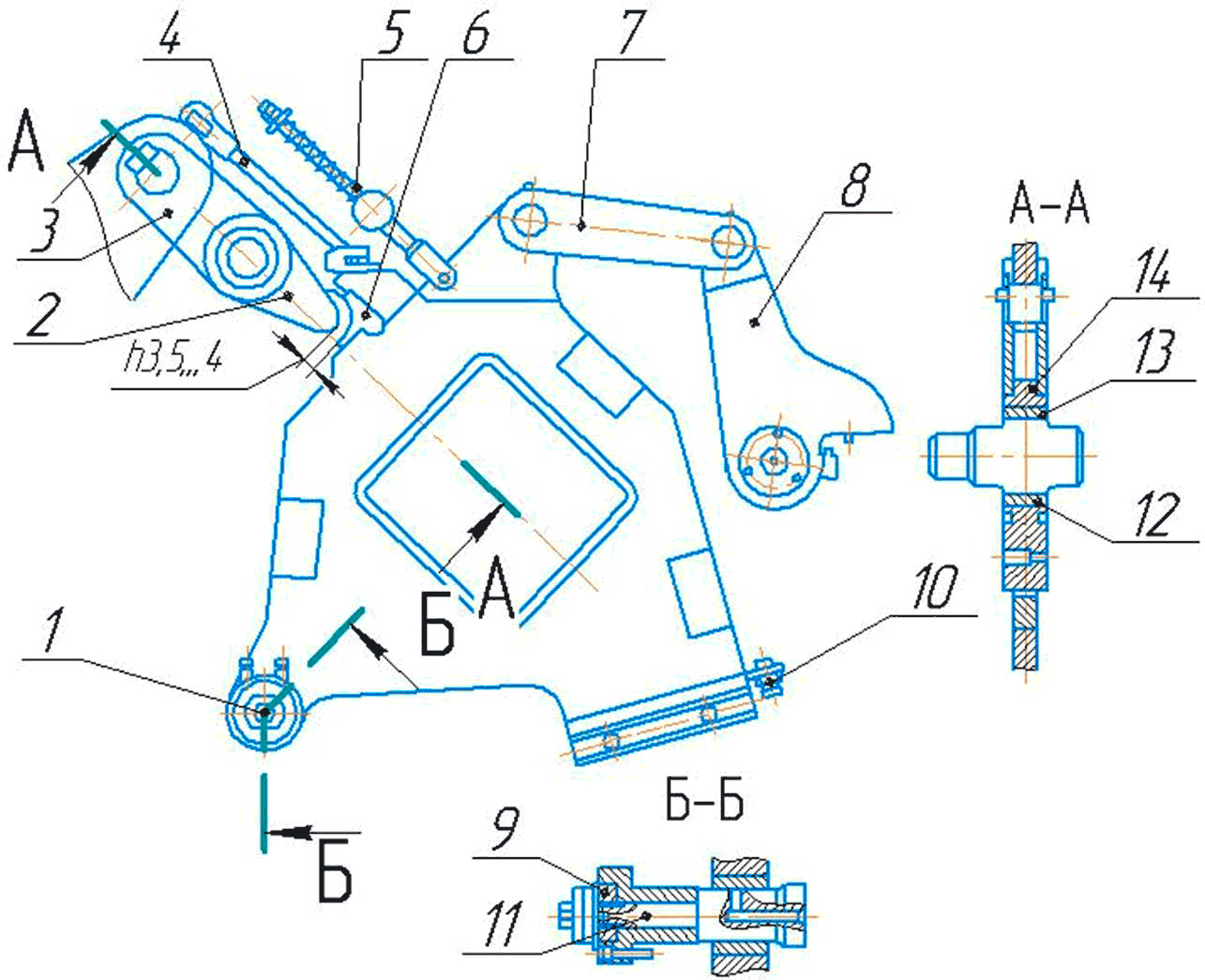

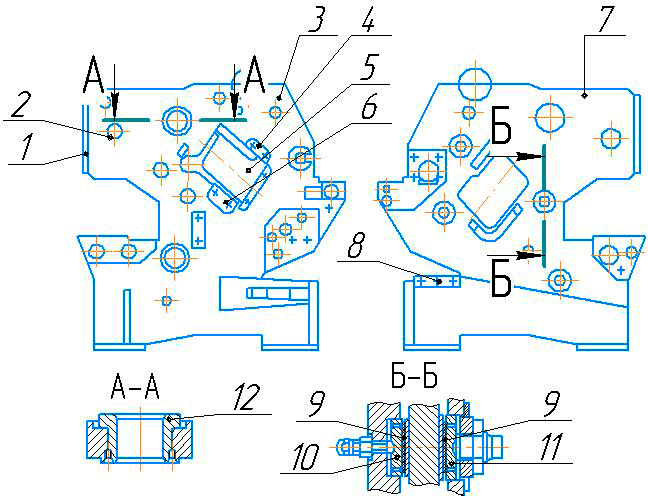

Станина пресс-ножниц НВ5223

Станина пресс-ножниц НВ5223

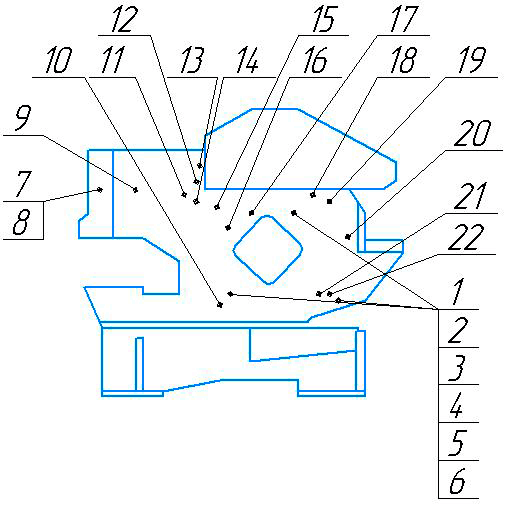

Станина пресс-ножниц НВ5223  состоит из двух листов – переднего 3 толщиной 50мм. и заднего 7 толщиной 25мм., сваренных между собой с использованием проставок и ребер. В станине выполнены расточки для установки в них оси 2 качания балансира, оси 13 ползуна сортовой секции. Бронзовой втулки 12 под эксцентриковый вал. Кроме того, в стенках станины выполнены окна 5, в которые заводят и крепят при помощи упоров 4, 6 неподвижные инструментальные плиты. Регулировка зазора между ними осуществляется с помощью вкладышей 11, 10, в которые входит прокладка 9.

Винтами в специальном гнезде крепится нож 8 для отрезки полосы. Со стороны зева на станину приварена планка 1, на которой укрепляется ползун пресса для пробивки отверстий.

Ползун сортовой секции пресс-ножниц НВ5223

Ползун сортовой секции пресс-ножниц  НВ5223

Ползун сортовой секции пресс-ножниц НВ5223 сортовой секции установлен на оси 11 качания, закрепленной втулкой 9 в расточке станин (ось эксцентрична, что позволяет совмещать окна ползуна и станины).

Ползун перемещается в текстолитовых направляющих, с помощью которых регулируют зазор между подвижными и неподвижными ножами. Ползун связан с эксцентриковым валом через западающий шатун 2, производящий включение и отключение секции и подпятника 6. Для возвращения  ползуна в верхнюю мертвую точку служат пружина 5 и тяга 4, для остановки ползуна в верхнем положении – винт 10. Движение балансиру дыропробивной секции передают две щеки 3. Зарубочный рычаг 8 установлен на оси и соединен с ползуном через тягу 7.

Для  уменьшения трения между эксцентриковым валом и вкладышем 14 установлены бронзовые вкладыши 12, 13.

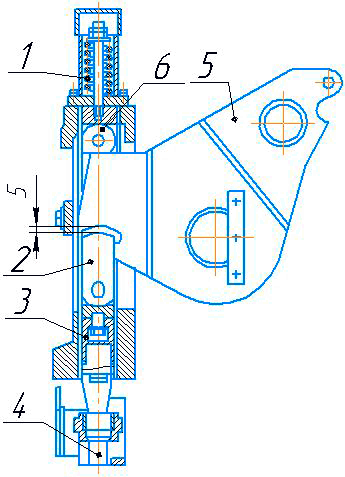

Ползун пресса для прибивки отверстий пресс-ножниц НВ5223

Ползун пресса для прибивки отверстий пресс-ножниц НВ5223

Ползун 3  пресса имеет прямоугольную форму и совершает возвратно-поступательное движение. Для получения нормального зазора между направляющими и ползуном используются текстолитовая планка и прокладки. В нижней части ползуна закреплен пуансон 4 в столе пресса – матрица. Камень 2, связанный через ось с электромагнитом, притягивается к балансиру 5. Балансир давит на камень и приводит в движение ползун.

Осуществляется операция  пробивки. Возврат ползуна в исходное положение осуществляется балансиром через кулак 6 и пружину возврата 1. Механизм центрирования позволяет опускать ползун с пуансоном на намеченное место пробивки отверстия. Управляют механизмом включения ползуна педалью

Система смазки пресс-ножниц НВ5223

  • Трущиеся части пресс-ножниц НВ5223  смазываются густой смазкой.
  • Новые ножницы НВ5223  необходимо смазывать в первые 15 дней работы чаще, а в дальнейшем соблюдать режим смазки, указанный в карте смазки.
  • Смазывать ножницы  необходимо так, чтобы смазка выступала с боков трущихся поверхностей, что дает возможность контроли­ровать достаточность смазки.
  • Смазка – индивидуально прокачкой смазки через пресс-масленки ручным шприцем.

Схема смазки пресс-ножниц комбинированных НВ5223

Наименование точек смазки

Номер точек

Опора коленчатого вала

Ось зарубочной тяги

Ось щек

Ось балансира

Направляющие ползуна дыропробивного пресса

Направляющие ползуна сортовой секции

Ось ползуна сортовой секции

Эксцентриковый вал

Прижим сортовой секции

Прижим полосовой секции

Ось зарубочного рычага

14

18, 19

13

9



7, 8



1, 2, 3, 4, 5, 6

10

11, 12

15, 16, 17

21, 22

20

Периодичность смазки: 2 раза в смену

Смазочный материал ЦИАТИМ-203 ГОСТ 8773-73



Настройка пресс-ножниц НВ5223

  • Работать на комбинированных пресс-ножницах НВ5223 допускается только после ознакомления с особенностями их обслуживания, эксплуатации и мерами безопасности. Перед началом работы убедитесь в надежности инструмента.
  • При работе на пресс-ножницах НВ5223 для защиты органов слуха оператора необходимо применять противошумные наушники или противошумные вкладыши.
  • По окончании работы пресс-ножницы НВ5223 обесточьте.



Особенности пресса НВ5223 для пробивки отверстий

  1. Перед началом работы на прессе закрепите в соответствующих гнездах пуансон и матрицу. Затем, поворачивая рукоятку механизма центрирования, отпустите пуансон в матрицу и выставьте корпус матрицедержателя так, чтобы был выдержан равномерный зазор между матрицей и пуансоном. Зазор устанавливается в зависимости от толщины пробиваемого материала.
  2. После центрирования рукоятку верните в верхнее положение.
  3. После этого закрепите корпус матрицедержателя на станине и еще раз проверните зазор. В зависимости от толщины пробиваемого материала выставьте корпус съемника с зазором 1…2мм. от плоскости листа. Затяните гайки и контргайки. Установка корпуса съемника с перекосом недопустима.
  4. Для пробивки отверстий по кернениям используйте механизм центрирования. Опустите рукояткой пуансон и совместите кернение на заготовке с керном пуансона. Зафиксируйте заготовку и возвратите пуансон в исходное положение.

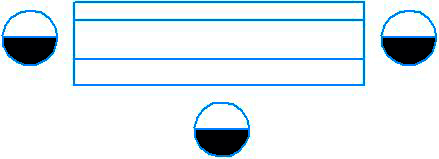

Cхема расположения рабочих мест пресс-ножниц НВ5223

Cхема расположения рабочих мест пресс-ножниц  НВ5223

Особенности работы сортополосовой секции пресс-ножниц НВ5223

1.Перед работой на сортовой секции проверьте крепление ножей к ножевым плитам, крепление Г-образных регулировочных прижимов. Зазор между ножами сортовой секции устанавливается в зависимости от толщины разрезаемого материала и не должен превышать 0,2…0,5мм.

При замене ножевых плит снимите Г-образные прижимы инструмента и выньте ножевые плиты

2.Для реза фасонного проката установите в гнездо ползуна и станины соответствующий инструмент. Выставьте плиту упора на соответствующий угол (900 и 450) по делениям направляющей и закрепите ее. Поставьте упор и сменные прижимы. Введите в гнездо инструмента прокат и выставьте его по разметке.

Пресс-ножницы НВ522 оснащены автоматическими прижимами.

При работе с автоматическим прижимом за счет хода ползуна через систему рычагов и пружин усилие передается на кулак и в момент реза фиксирует заготовку, при этом перед резом прижимной рычаг должен находиться в соприкосновении с заготовкой и быть зафиксированным отверстием на кулачке. После реза прижим автоматически возвращается в исходное положение.

И все последующие циклы выполняются автоматически.

Автоматические прижимы изготовлены из конструкционной качественной стали прошедшей термическую обработку. Автоматические прижимы предназначены для защиты оператора от воздействия удара при резке заготовок.

Не режьте полосу, имеющую на своей поверхности масляные пятна. Не допускается резка материала вершинами ножей. Регулируйте зазор между ножами прокладками под опорные поверхности. Для исключения поломки ножи должны перекрывать друг друга на 3…5мм. Зазор между ножами не должен превышать 1/30 толщины разрезаемого материала.

Внимание!

Пресс-ножницы рассчитаны на обработку материалов с временным сопротивлением δ ≤ 498 Мпа. Схема крепления ножевых плит сортовой секции пресс-ножниц НВ5223

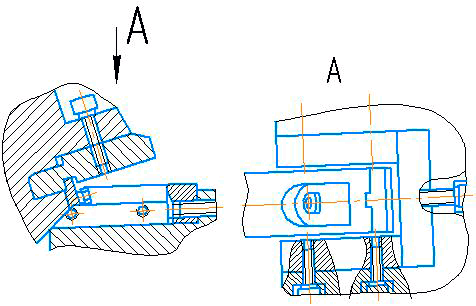

Схема крепления ножевых плит сортовой секции пресс-ножниц НВ5223

Особенности работы зарубочного устройства пресс-ножниц НВ5223

При работе зарубочного устройства зазор между ножами устанавливается прокладками под опорные поверхности, зависит от толщины разрезаемого материала. Ножи зарубочного устройства должны плотно прилегать к опорным поверхностям, быть хорошо закрепленными и сухими. Крепление ножей зарубочного устройства показано на рис.9. Зазор между ножами зарубочного устройства не должен превышать 1/30 толщины разрезаемого материала.

Для безопасности на пресс-ножницах установлены ограждения всех вращающихся деталей, ножей для отрезки полосы и зарубочного устройства дыропробивной зоны.

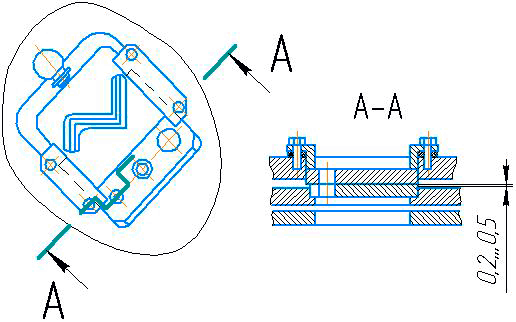

Схема крепления ножей зарубочного устройства НВ5223
Схема крепления ножей зарубочного устройства НВ5223

Регулирование и настройка пресс-ножниц НВ5223

В процессе эксплуатации пресс-ножниц НВ5223  возникает необходимость в регулировании отдельных узлов для восстановления их нормальной работы. Если с течением времени наблюдается проскальзывание ремней, необходимо проверить их натяжение, при необходимости подтянуть. Нормальное натяжение ремней устанавливать регулировочным винтом.

В процессе эксплуатации из-за износа текстолитовых направляющих возникает необходимость в регулировании зазора между направляющими и ползуном сортолистовой секции. Зазор регулировать с помощью шести регулировочных винтов, расположенных на задней и передней стенке станины. Одновременно направляющими ползуна можно регулировать зазор листовых ножниц. Регулировать зазор между ножевыми плитами сортофасонной секции набором прокладок, установленных под Г-образными при­жимами. Для получения нормального зазора между направляющими и ползуном дыропробивного пресса используется чугунная планка и прокладки. Зазор регулировать с помощью трех винтов.

Техническое обслуживание пресс-ножниц НВ5223

Ежедневно перед работой необходимо:

  • осмотреть и вытереть пресс-ножницы НВ5223;
  • проверить надежность крепления инструмента;
  •  проверить состояние режущих кромок инструмента. Работать выкрошенными и затупившимися ножами запрещается, так как это может привести к поломке инструмента и травмам, а также к перегрузкам;
  • смазать пресс-ножницы согласно схеме смазки . По окончании работы обесточить пресс-ножницы,  осмотреть и тщательно обтереть их.

Один раз в неделю необходимо продувать сжатым воздухом внутреннюю полость станины под сортолистовым ползуном для удаления накопившейся окалины.

Ежегодно проводить испытание изоляции электрооборудова­ния коммутационной проводки и испытание защитного заземления, ремонтировать электрооборудование и заземление.

Порядок установки пресс-ножниц НВ5223

При транспортировании пресс-ножниц НВ5223 необходимо руководствоваться схемой строповки

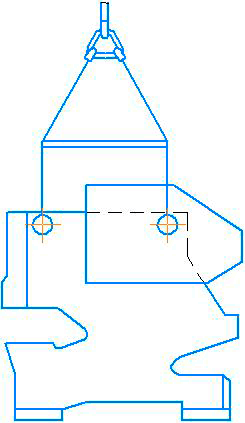

Схема строповки пресс-ножниц НВ5223

Перед установкой пресс-ножницы НВ5223 необходимо очистить от антикоррозионных покрытий, нанесенных на металлические

поверхности (кроме поверхностей, имеющих лакокрасочное покрытие), и покрыть тонким слоем эксплуатационной смазки. Для этого обезжирить законсервированные поверхности уайт-спиритом или бензином, а затем протереть ветошью или просушить сухим теплым воздухом.

Расконсервацию запасных деталей, принадлежностей и сменных узлов производить в ваннах с обезжиривающим раствором. Пресс-ножницы устанавливать на фундамент по уровню. Глубина заложения фундамента Н  определяется из условий грунта, но должна быть не менее 600мм.

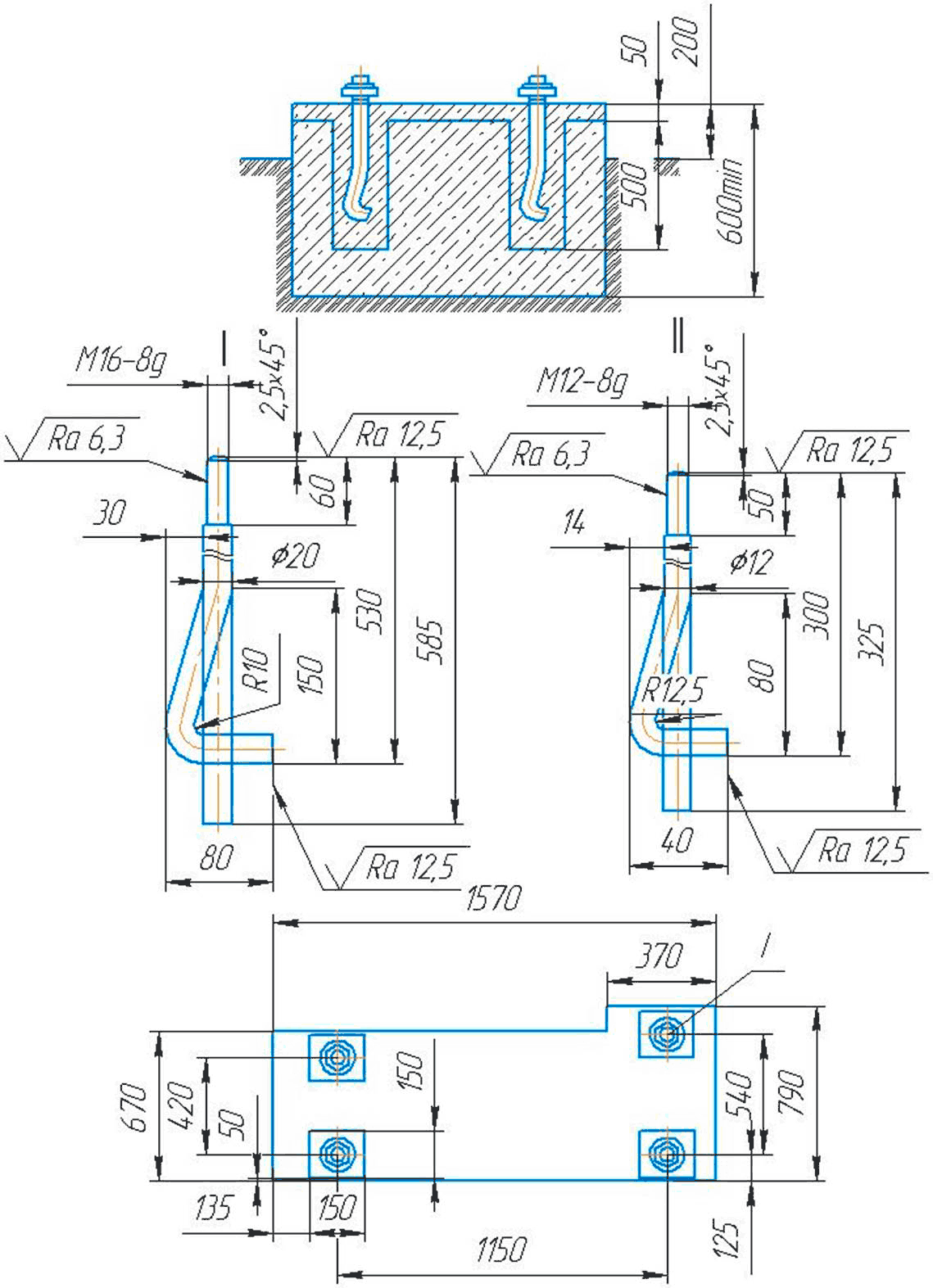

Установка пресс-ножниц НВ5223

После выверки по уровню под лапы пресс-ножниц залить цементный раствор (одна часть цемента на три части песка) и, когда он затвердеет, равномерно затянуть гайки фундаментных болтов, проверяя при этом положение пресс-ножниц по уровню.

Электрооборудование пресс-ножниц НВ5223

Электросхема пресс-ножниц НВ5223  состоит из следующих цепей (рис.12), спецификация в табл. ниже:

  • силовая цепь переменного тока напряжением 380В, к которой под­ключены электродвигатель Ml и электромагниты УА1 и УА2;
  • цепь управления переменного тока напряжением 110В
  • цепь сигнализации напряжением 22В
  • питание местного освещения 24В

Схема электрическая принципиальная пресс-ножниц НВ5223

Обозначение

Наименование

Кол-во

QF1

Выключатель АЕ2046М-12,1н=16А

1

SQ1-SQ4

Конечный выключатель ВПК-2112

4

SA1

Переключатель ПКУ3-11

1

KM1

Контактор КМИ

1

KM2,KM3

Пускатель ПМЛ

2

SB1,SB2

Выключатель ПКЕ-222-1У2

2

SB3

Выключатель ВК 43-21

1

HL1,HL2,HL3,HL4

Сигнальная арматура

4

M1

Электродвигатель главного привода

1

FU1,FU2, FU3

Выключатель автоматический ВА 47-29

3

РВ

Реле времени

1

SB4

Электрическая педаль Н5222-99-001

1

PT1

Тепловое реле РТИ

1

YA1,YA2

Электромагнит ЭД10102

2

TV1

Трансформатор ОСМ1-0,1У3

1

схеме предусмотрены следующие виды защиты:

  • вводный автоматический выключатель QF1 защищает всю схему и электродвигатель М1 от перегрузок и токов короткого замыкания;
  • предохранители FU1-FU2 защищают цепи питания электромагнитов УА1,УА2 от токов короткого замыкания;
  • предохранитель FU3 защищает цепи управления, сигнализа­ции  от токов короткого замыкания;
  • пускатель КМ1 обеспечивает нулевую защиту, исключающую самопро­извольное включение электропривода при восстановлении внезапно исчезнувшего напряжения.

В схеме предусмотрена сигнализация:

  1. Сигнализация подачи напряжения в электрошкафу осуществляется сигнальной лампой HL1.
  2. О включенном состоянии двигателя главного привода сигнализирует лампа HL2.
  3. О работе сортополосовой секции в режиме "Одиночные ходы с управлением педалью" сигнализирует лампа HL4.
  4. О работе дыропробивной секции в режиме "Одиночные ходы с управлением педалью" сигнализирует лампа НL3.

Первоначальный пуск пресс-ножниц НВ5223

При первоначальном пуске пресс-ножниц НВ5223  прежде всего проверьте внешним осмотром надежность заземления и качество монтажа электрооборудования.

Схема соединений, расположенных на электропанели, показана на рис

Подключите пресс-ножницы к электросети. Проверьте от руки работу всех механизмов пресс-ножниц, блокирующих и сигнализирующих устройств, электрооборудования.

Проверьте при кратковременном включении электродвигателя правильность его вращения по шкиву (при снятых клиновых ремнях). Шкив должен вращаться по часовой (если смотреть с рабочей стороны пресс-ножниц).

Описание работы электросхемы пресс-ножниц НВ5223.

Для подготовки к работе пресс-ножниц НВ5223 произведите следующие операции:

  1. Включите вводной автоматический выключатель QF1 . При этом на электрошкафу загорится сигнальная лампа HL1 - СЕТЬ.
  2. Переключатель SA1 установите в необходимое положение, при этом на электрошкафу загорятся сигнальные лампы, соответствующие выбранным режимам работы.
  3. Нажатием кнопки SB3 запустите двигатель главного привода. При этом включается магнитный пускатель КМ1, который, став на самопитание и подключив электродвигатель Ml к силовой сети, включает сигнальную лампу НL2 - ГЛАВНЫЙ ПРИВОД ВКЛЮЧЕН.

Электродвигатель выключается кнопками ОБЩИЙ СТОП SB1 и SB2.

Электросхема каждой секции имеет режим:

Одиночный    ходы   с   управлением   педалью. Переключатель   SA1 поставьте в положение: "сортополосовая секция", о чем сигнализирует лампа HL4 или в положение "дыропробивная секция", о чем сигнализирует лампа HL3.

Кнопкой SB3 включите электродвигатель главного привода, при этом на шкафу загорится лампа HL2.

Для включения электромагнита муфты УА1 нажмите педаль SB4, при этом, если ползун находится в исходном положении, по цепи 8-9-15-22-5  включится магнитный пускатель КМ3, который встанет на самопитание по цепи 15-37-22-5 и включает цепи питания электромагнита УА1 и магнитный пускатель КМ2. Магнитный пускатель КМ2 становится на самопитание по цепи 20-19-5 и замыкает цепи питания Электромагнита УА1. Электромагнит УА1 через систему рычагов втянет шатун в подпятник ползуна. При движении ползуна вниз включатель SQ1 разрывает цепь самопитания магнитного пускателя КМ3, который своими контактами отключает электромагнит УА1 и разрывает цепь магнитного пускателя КМ2. При возвращении ползуна в верхнее положение шатун под действием возвратной пружины выпадает в исходное положение. Для повторного включения ползуна нажмите педаль. При длительном нажатие на педаль непрерывного хода не получается так как при движение вниз конечный выключатель SQ1 отключает магнитный пускатель KM3, который в свою очередь отключает электромагнит и разрывает цепь самопитания магнитного пускателя KM2. Но магнитный пускатель KM2 остается включенным по цепи 15-20-19-5 и своим разомкнутым контактом по цепи 15-22-5 не позволяет включится магнитному пускателю KM3. После опускания педали магнитный пускатель КМ2 отключается и схема готова к повторному циклу.

Меры безопасности при работе на пресс-ножницах НВ5223

В  целях  повышения  мер  безопасности  обслуживающего персонала на пресс-ножницах НВ5223  предусматриваются переключатель режимов и выключатель цепи управления, расположенный на электрошкафе.

При длительных перерывах в работе и после окончания смены выключаются цепь управления и вводный автоматический выключатель. Обслуживание электрооборудования пресс-ножниц производится электротехническим персоналом. Категорически запрещается работать на пресс-ножницах при неисправной блокировке.

Установку режимов производит наладчик. После каждого переключения рукоятка переключателя снимается и находится у наладчика. При неисправном электрооборудовании рабочий обязан остановить пресс-ножницы, выключить вводный автоматический выключатель и вызвать электрика.

Запрещается:

  1. Резать и пробивать отверстия в профилях и материалах размером больше, чем указано в технических данных.
  2. Работать, со снятым ограждением.
  3. Работать на сортолистовой секции без прижимов.
  4. Подавать материал со стороны, противоположной располо¬жению пультов управления.
  5. Чистить и обтирать на ходу пресс-ножницы.
  6. Регулировать пресс-ножницы при вращающемся маховике.
  7. Исправлять положение заготовки после нажатия педали или рычага.
  8. Резать полосу, поверхность которой покрыта масляными пятнами.
  9. Работать при неотрегулированном выключателе балансира.
  10. Производить наладку при включенном электродвигателе. Электрооборудование пресс-ножниц должно быть надежно за¬землено и подсоединено к общему заземленному контуру. Для этого в электрошкафу и на передней части станины имеются клемма и болт заземления.
  11. Работать выкрошенными и затупившимися ножами.

нв 5223 купить, НВ 5223 электросхема НВ5223 НВ5223. пресс ножницы нв5223 размеры, Комбинированные пресс-ножницы НВ5221 нб5223 технические характеристики Пресс-ножницы НВ-5223 характеристики.

Чесноков Роман Эдуардович
Коммерческий директор
stanki-pcm@mail.ru
Демидов Иван Андреевич
Специалист отдела сбыта
stanki-pcm@mail.ru
Ларькина Ольга Вячеславовна
Специалист отдела сбыта
stanki-pcm@mail.ru
СМЖ652 Для резки круга, уголка, полосы, швеллера, пробивки отверстий
НВ5221 Для резки круга, уголка, полосы, швеллера, пробивки отверстий
НВ5222 Для резки круга, уголка, полосы, швеллера, пробивки отверстий
НВ5223 Для резки круга, уголка, полосы, швеллера, пробивки отверстий
НВ5224 Для резки круга, уголка, полосы, швеллера, пробивки отверстий

ФОРМА ЗАКАЗА

410056 г. Саратов
ул. Астраханская, д.88
корпус 2, офис 2
+7 (8452) 49-13-40
400027 г. Москва
пр. Измайловский, д.14
корпус 1, к.23
+7 (499) 398-49-13
115088 г. Москва
2-я ул. Машиностроения,
д.17 с1, пом 323
7 (495) 133-96-62
460000 г. Оренбург
ул. Терешковой, д.287А
ул. Донгузская, д.16/1
+7 (3532) 40-13-49
Данный интернет сайт носит исключительно информационный характер и вся информация на нем не является публичной офертой, определяемой положениями статьи 437 (2) Гражданского кодекса Российской Федерации. Внешний вид и цвет поставляемого оборудования может незначительно отличатся от представленного на фотографиях
