Установка для резки арматуры СМЖ 172 (УРА 40)
Назначение станок для гибки и резки арматурной стали СМЖ 172
Станок для гибки и резки арматурной стали СМЖ 172 (УРА 40) служат для резки круглого проката, арматурной, квадратной и полосовой стали с пределом прочности до 470 МПа.
Применяются на машиностроительных и ремонтных предприятиях, а так же предприятиях стройиндустрии, а также на предприятиях по производству железобетонных изделий и на строительных площадках под навесом.
Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.
Установка для резки арматуры СМЖ 172 (УРА 40) производства ПромСтройМаш отличается высокой надёжностью и превосходит аналоги по сроку службы
Технические характеристики СМЖ 172
| Рабочее усилие на ножах, кН (кг с) | 350 (35000) |
| Диаметр разрезаемой арматурной стали, наибольший, мм | |
| Кл. А-I | 42 |
| Кл. А - II | 38 |
| Кл. А - III | 34 |
| Частота ходов кулисы в минуту | 34 |
| Установленная мощность, кВт | 3 |
| Габаритные размеры, мм | 1020х470х780 |
| Масса, кг | 570 |

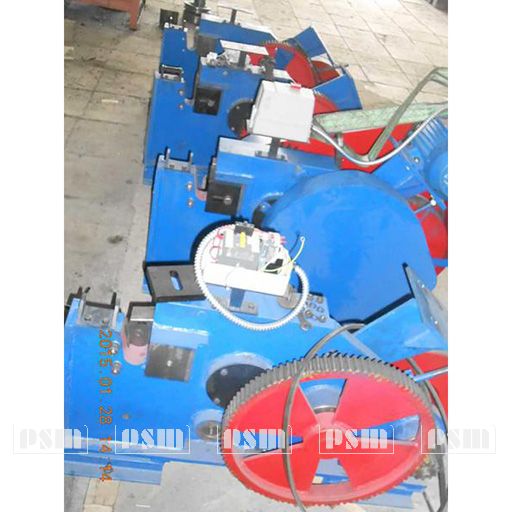

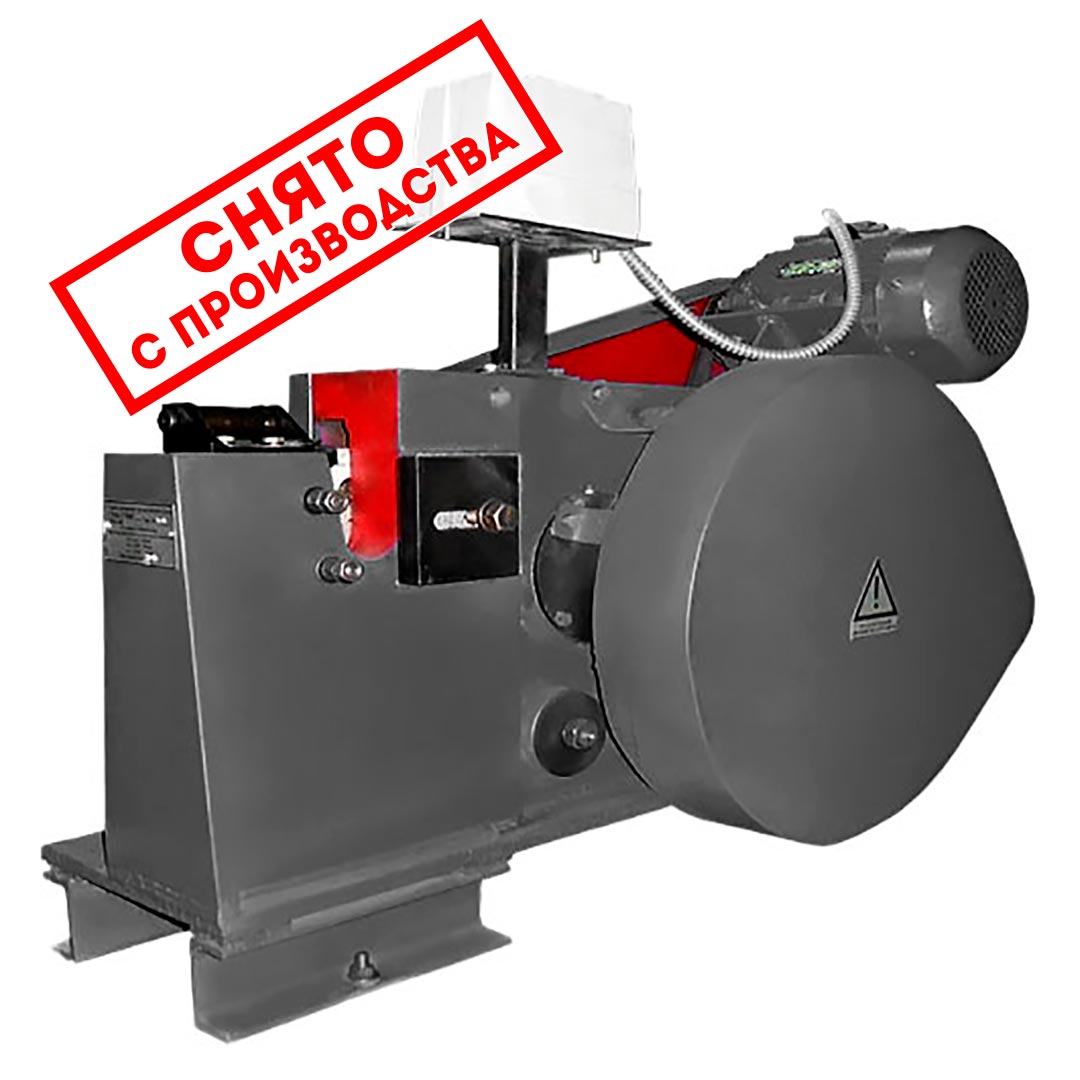

ОБЩИЙ ВИД И РАСПОЛОЖЕНИЕ СОСТАВНЫХ ЧАСТЕЙ СМЖ 172 (УРА 40)
Станок СМЖ 172 (УРА 40) состоит из следующих основных узлов
- электродвигателя
- механизмов привода и управления
- кулисного механизма в сборе
- станины в сборе
- кожухов ограждения
- пусковое устройство
Устройство и работа

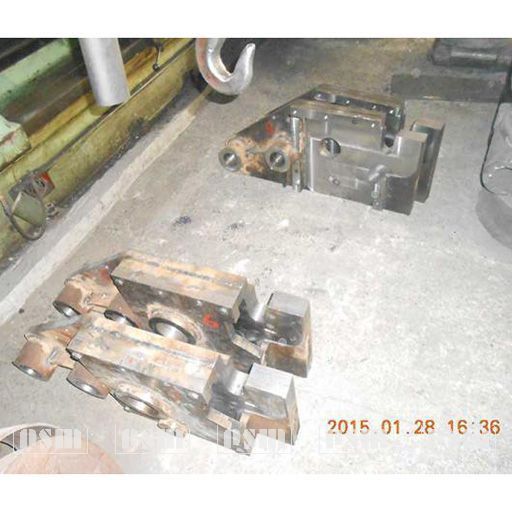

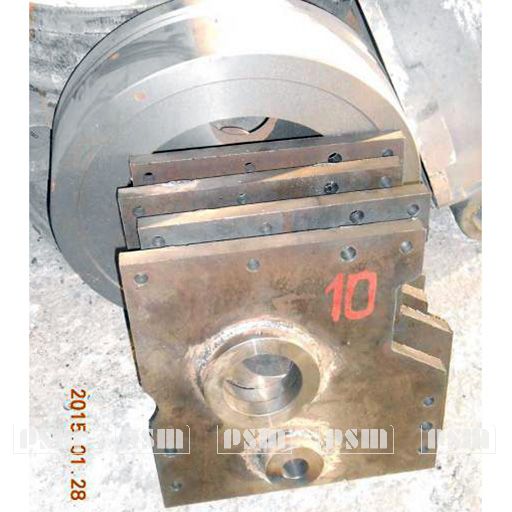

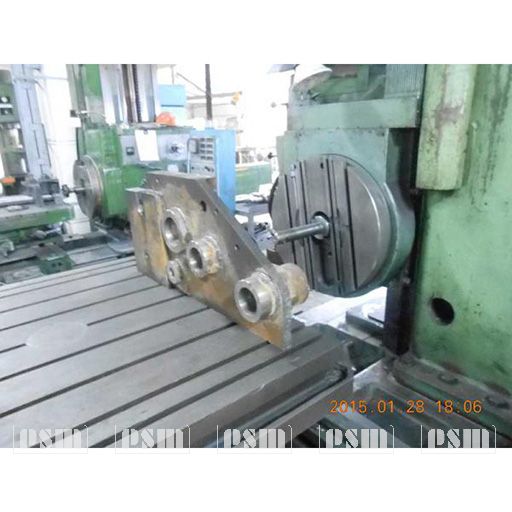

Станина СМЖ-172 в сборе предназначена для монтажа станка и составных его частей и включает в себя:

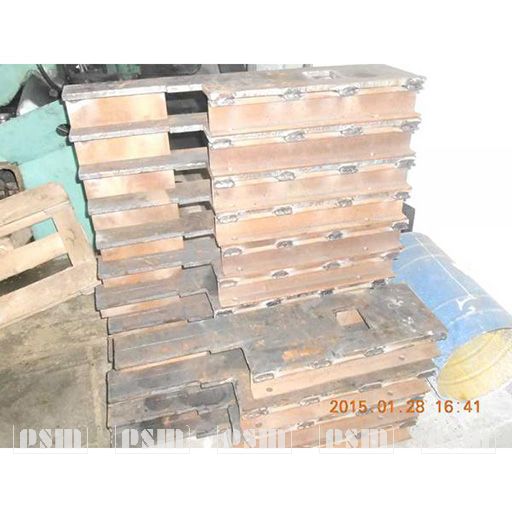

Основание из листового проката с приваренными к нему двумя швеллерами и с отверстиями под крепление станка на фундаментных болтах, приваренный к основанию вертикальный лист с подшипниковыми опорами и съемной крышкой.
В верхней части станины имеются рабочий зев станины, который обрамлен съемным неподвижным ножом, отбойником, плоскость которого перпендикулярна продольной
оси разрезаемых прутков различных диаметров Упор состоит из двух рифленых планок 3 и 5, одна из которых крепится к станине, а вторая может перемещаться относительно первой и прижимается к ней болтом 4.
Отверстие для подъема и транспортировки станка. Между вертикальным листом станины, и установленной на 3-х штифтах и 5-ти болтах крышкой расположен кулисный механизм в сборе, который состоит из кулисы, эксцентрикового вала и вкладыша. В верхней части кулисы крепится подвижный нож 2 (см. рис.2) взаимозаменяемый с неподвижным ножом станины.
Конструкция ножей позволяет использовать в качестве рабочих четыре режущие кромки. Кулиса совершает качательное движение вокруг пальца, укрепленного в станине.

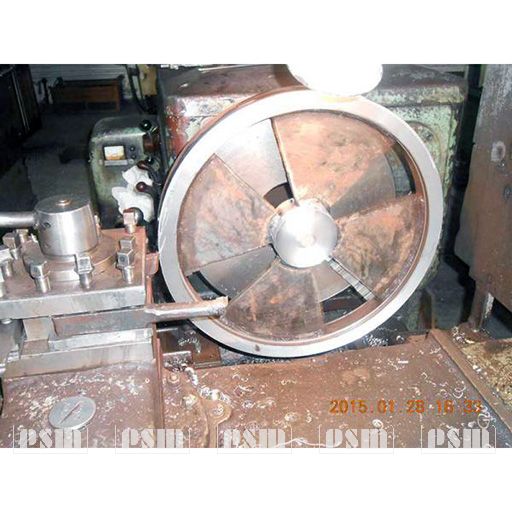

Движение кулисы осуществляется посредством передачи энергии от электродвигателя через клиноременную передачу, две пары цилиндрических зубчатых колес, закрытых защитными кожухами, и эксцентриковый вал.
Электродвигатель установлен на подмоторной плите, имеющей два болта для регулировки натяжения клиновых ремней.
Включение и выключение электродвигателя производится посредством кнопочной станции.
Входит в комплект и стоимость станка СМЖ-172 (УРА-40)
- Станок для рубки арматурной стали
- 1 шт.
- Техническое описание и инструкция по эксплуатации
- 1шт.
Поставляется по требованию заказчика за отдельную плату к станку УРА-40
- Подшипник 6209 ГОСТ 8338-75
- Шестерня СМЖ-172БН. УРА -40.00.021
- Шестерня перебора СМЖ-172БН. УРА -40.03.002
- Шестерня главная СМЖ-172БН. УРА -40.04.002
- Шестерня СМЖ-172БН. УРА -40.00.003
- Ремень приводной клиновой, А-1600 ГОСТ 1284.1-89 ГОСТ 1284.3-89
- Электродвигатель переменного тока, мощностью 3,0КВт частота вращения 2870 обмин напряжением 380В АДМ90L2У3
- Пусковое устройство I=25A КМИ 22560
- Вал кулисы станка СМЖ-172БН, Б (СМЖ-172Б.04.001)
- Вал маховика СМЖ-172БН, Б
- Вал опорный СМЖ-172БН, Б
- Вал промежуточный СМЖ-172БН
- Вкладыш кулисы в сборе СМЖ-172БН
- Втулка вала кулисы СМЖ-172БН, Б
- Втулка вала промежуточного СМЖ-172БН, Б, А
- Втулка кулисного механизма СМЖ-172БН, Б (комплект)
- Кожух защитный большой СМЖ-172БН
- Кожух защитный малый СМЖ-172БН
- Кольцо стопорное вала маховика СМЖ-172БН
- Кулиса СМЖ-172БН
- Накладка кулисного механизма СМЖ-172БН
- Шкив электродвигателя СМЖ-172БН

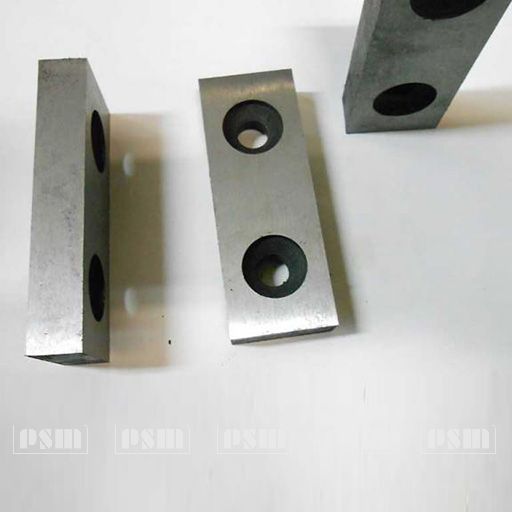

- Нож СМЖ-172 (110х40х18) без резьбы
Стандартная комплектация СМЖ 172
- Станок для рубки арматурной стали (1 шт.)
- Руководство по эксплуатации. Паспорт
- Декларация о соответствии требованиям ТР ТС
Дополнительные опции СМЖ 172
- Подшипник 6209 ГОСТ 8338-75
- Шестерня СМЖ-172БН. УРА -40.00.021
- Шестерня перебора СМЖ-172БН. УРА -40.03.002
- Шестерня главная СМЖ-172БН. УРА -40.04.002
- Шестерня СМЖ-172БН. УРА -40.00.003
- Ремень приводной клиновой, А-1600 ГОСТ 1284.1-89 ГОСТ 1284.3-89
- Электродвигатель переменного тока, мощностью 3,0КВт частота вращения 2870 обмин напряжением 380В АДМ90L2У3
- Пусковое устройство I=25A КМИ 22560
- Вал кулисы станка СМЖ-172БН, Б (СМЖ-172Б.04.001)
- Вал маховика СМЖ-172БН, Б
- Вал опорный СМЖ-172БН, Б
- Вал промежуточный СМЖ-172БН
- Вкладыш кулисы в сборе СМЖ-172БН
- Втулка вала кулисы СМЖ-172БН, Б
- Втулка вала промежуточного СМЖ-172БН, Б, А
- Втулка кулисного механизма СМЖ-172БН, Б (комплект)
- Кожух защитный большой СМЖ-172БН
- Кожух защитный малый СМЖ-172БН
- Кольцо стопорное вала маховика СМЖ-172БН
- Кулиса СМЖ-172БН
- Накладка кулисного механизма СМЖ-172БН
- Шкив электродвигателя СМЖ-172БН
- Нож СМЖ-172 (110х40х18) без резьбы
