Муфта многодисковая раздельноуправляемая У16
Назначение тормозной муфты У16

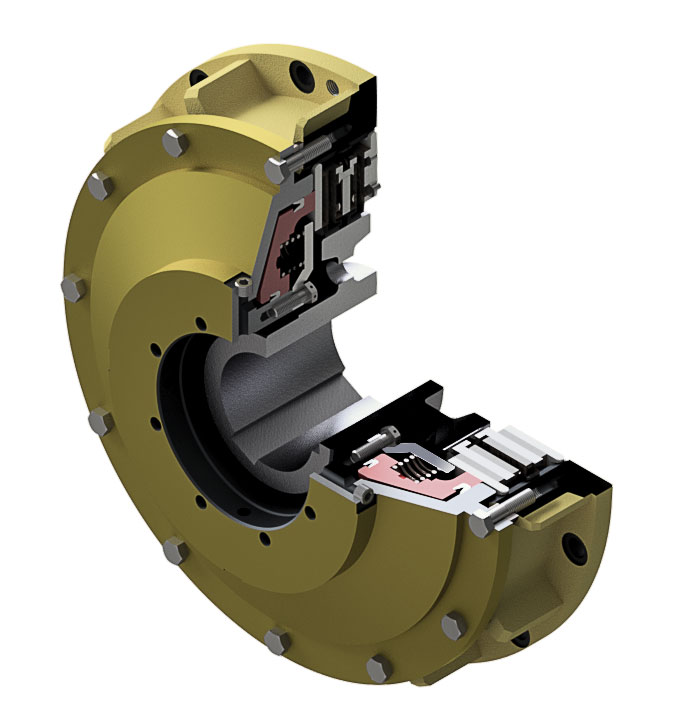

Муфта-тормоз У16 является фрикционной, раздельно управляемой муфтой. Она оснащена керамическими дисками.
Применяется муфта-тормоз У16 на кузнечно-прессовом оборудовании. Предназначена для установки на прессовое оборудование.
Тормозная муфта - это устройство, предназначенное для передачи крутящего момента от вращающихся частей привода и торможения ведомых частей оборудования.
Ее основное назначение заключается в обеспечении вращения и остановке ведомых частей в необходимые моменты согласно технологическим процессам работы станка.
Тормозные муфты возможно использовать во множестве секторов промышленности, станкостроении и других отраслях.
Технические характеристики У16
| Крутящий момент, кгс. м. | 320 |
| Рабочее давление воздуха (расчетное), кгс/см2 | 4,5 |
| Кол-во фрикционных (ведомых) дисков, шт | 11 |
| Габаритные размеры, мм | |
| - Наружный диаметр | 640 |
| - Длина | 240 |
| - Выступ ступицы | 12 |
| - Диаметр вала, | 130 |
| Масса, кг | 340 |

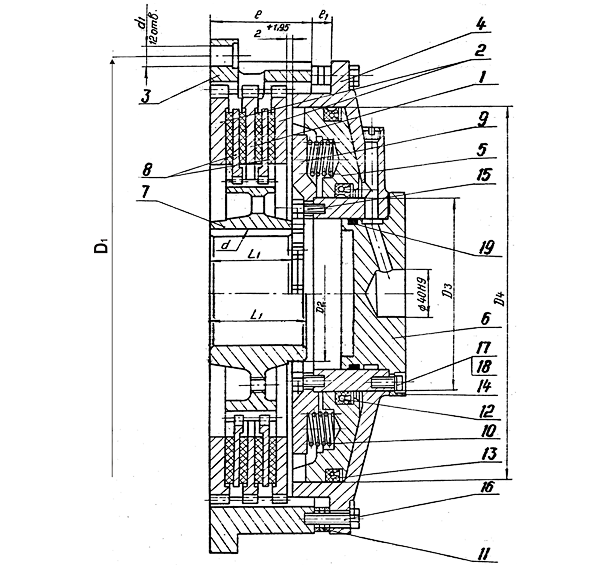

Муфта-раздельно управляемая многодисковая фрикционная с пневматическим включением состоит из следующих частей: ведущей – ведущих двух дисков поз. 2 (фрикционные накладки с одной стороны) и одного диска поз. 1 (фрикционные накладки с двух сторон), корпуса поз. 3, крышки поз. 4 и поршня поз. 5. ведомой – ступицы поз. 7 и дисков ведомых поз.8; Работа муфты заключается в следующем: сжатый воздух поступает в пневмокамеру крышки- цилиндра 4, перемещает поршень 5 вдоль оси вала и зажимает ведомые диски 8 с ведущими дисками 1 и 2, связанными с маховиком, обеспечивая передачу номинального крутящего момента. При выпуске сжатого воздуха из пневмокамеры под воздействием пружин 10 производится ускоренный отвод поршня 5 из зоны трения в исходное положение.
Размеры муфты
| Обозначение | d, мм | D1, мм | d1, мм | D2d11, мм | L1, мм | l, мм | l1, мм | D4(H11/d11), мм | D3(H11/d11), мм |
| У1636 | D-10x72x82H7x12F10 | 390 | 17 | - | 70 | 74 | 9 | 300 | 160 |
| УА1636 | 75x3.5x5H | 390 | 17 | - | 70 | 74 | 9 | 300 | 160 |
| УБ1636 | D-10x92x102H7x14F10 | 390 | 17 | - | 70 | 74 | 9 | 300 | 160 |
| УВ1636 | 80H7 | 390 | 17 | 110 | 100 | 74 | 9 | 300 | 160 |
| У1639 | D-10x92x102H7x14F10 | 480 | 17 | - | 85 | 80 | 10.5 | 360 | 200 |
| УА1639 | 85x3.5x9H | 480 | 17 | - | 85 | 80 | 10.5 | 360 | 200 |
| УБ1639 | D-10x102x112H7x16F10 | 480 | 17 | - | 85 | 80 | 10.5 | 360 | 200 |
| УВ1639 | 100H7 | 480 | 17 | 140 | 120 | 80 | 10.5 | 360 | 200 |
| У1642 | D-10x102x112H7x16F10 | 590 | 22 | - | 100 | 95 | 12 | 460 | 250 |
| УА1642 | 110x3.5x9H | 590 | 22 | - | 100 | 95 | 12 | 460 | 250 |
| УБ1642 | D-10x112x125H7x18F10 | 590 | 22 | - | 100 | 95 | 12 | 460 | 250 |
| УВ1642 | 100H7 | 590 | 22 | 150 | 150 | 95 | 12 | 460 | 250 |
| У1645 | D-10x112x125H7x18F10 | 700 | 22 | - | 120 | 104 | 15 | 660 | 340 |
| УА1645 | 130x3.5x9H | 700 | 22 | - | 120 | 104 | 15 | 660 | 340 |
| УБ1645 | 120H7 | 700 | 22 | 160 | 160 | 104 | 15 | 660 | 340 |
| У1645 | D-10x112x125H7x18F10 | 740 | 26 | - | 125 | 107 | 15 | 600 | 340 |
| УА1645 | 130x3.5x9H | 740 | 26 | - | 125 | 107 | 15 | 600 | 340 |
| УБ1645 | 120H7 | 740 | 26 | 160 | 170 | 107 | 15 | 600 | 340 |
Стандартная комплектация У16
- Муфта-тормоз серии У16 в сборе
- Руководство по эксплуатации
