Люнеты к токарным станкам

УСТРОЙСТВО ЛЮНЕТОВ

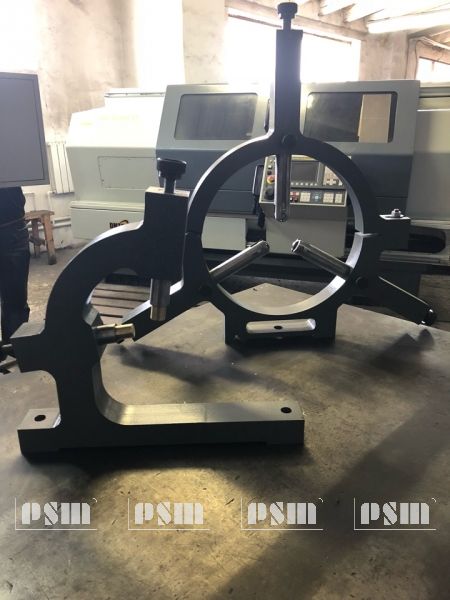

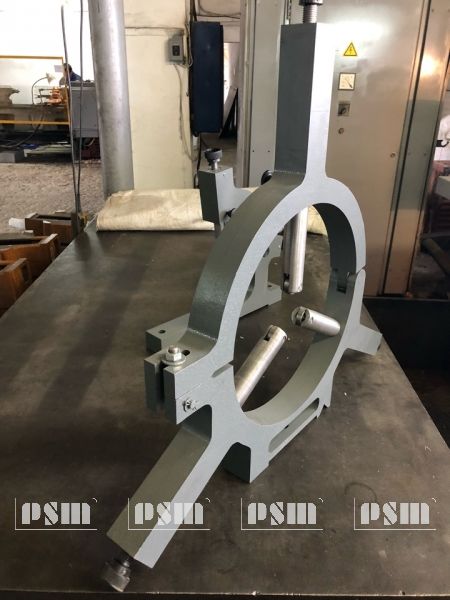

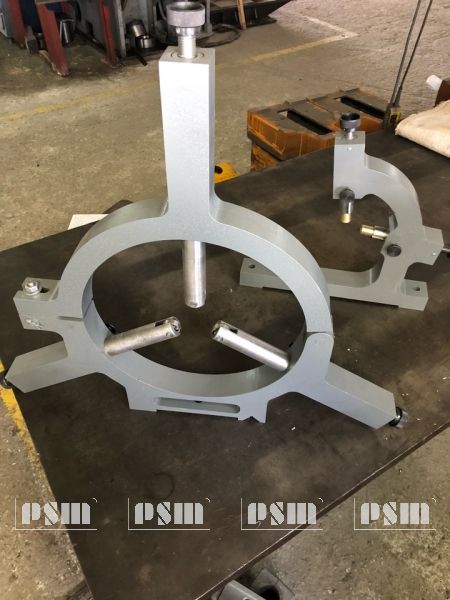

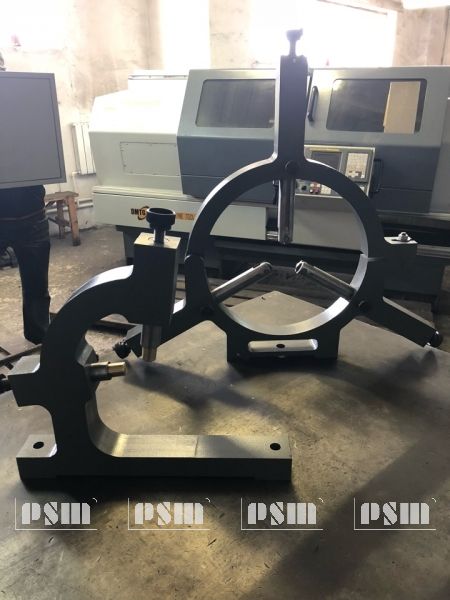

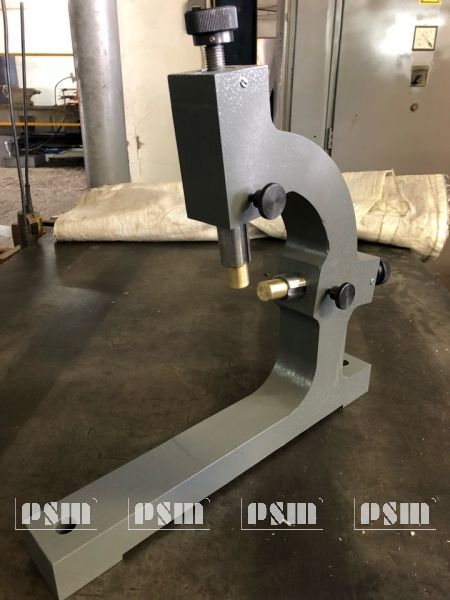

Люнет является технологической оснасткой для токарных станков. Применяются в качестве дополнительной опоры при обработке длинных нежестких деталей. В зависимости от исполнения люнет оснащается кулачками скольжения или роликами. Люнет устанавливается и закрепляется на направляющих токарного станка. Имеет 3 подвижных опоры, расположенных друг относительно друга под углом 120 градусов. В верхней части люнета имеется откидная крышка, что позволяет устанавливать в приспособление детали различных диаметров.

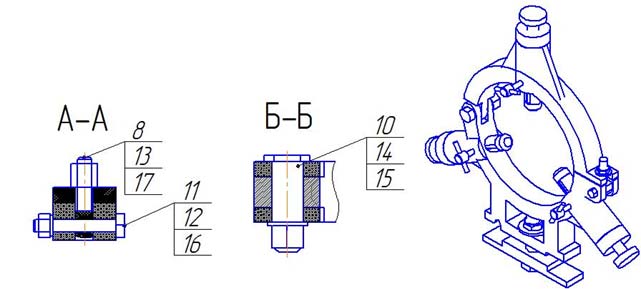

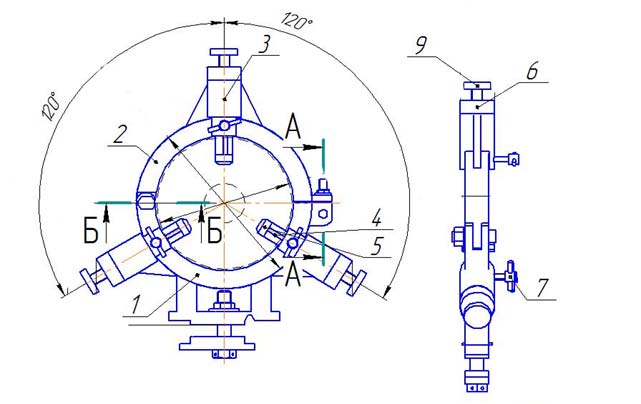

1 - Основание
2 - Откидная крышка
3 - Направляющая втулка
4 - Кулачок
5 - Сменный наконечник
6 - гайка зажимная
7 - Винт зажимной
8 - Винт откидной
9 - Винт регулировочный

Люнет устанавливается и закрепляется на направляющих токарного станка, оснащен роликами. Имеет 3 подвижных опоры, расположенных друг относительно друга под углом 120 градусов. В верхней части люнета имеется откидная крышка, что позволяет устанавливать в приспособление детали различных диаметров.

Подготовка люнета к работе

Ознакомится перед началом работы с паспортом на люнет. Удалить смазку с рабочих поверхностей люнета тканью, смоченной в нефрасе или уайт-спирите, протереть сухой чистой ветошью. Проверить плавность вращения винтов и плавность скольжения роликов. Проверить надежность крепления люнета на станке.

Порядок работы

Чтобы ликвидировать биение и прочие негативные факторы, нужно проточить на заготовке канавку, куда будут прижиматься кулачки. Это важный момент, так как главный принцип работы заключается в надежном зажиме. Во время установки детали кулачки подводятся к ней постепенно, чтобы произошло равномерное зажатие относительно центровой части, так как в ином случае резец не сможет нормально обработать поверхность.

Во время работы люнет крепко удерживает деталь, так что она остается на своем месте даже при значительных нагрузках. Снятие ее по окончании работ производится отводом кулачков или открыванию крышки, в зависимости от размера детали.
