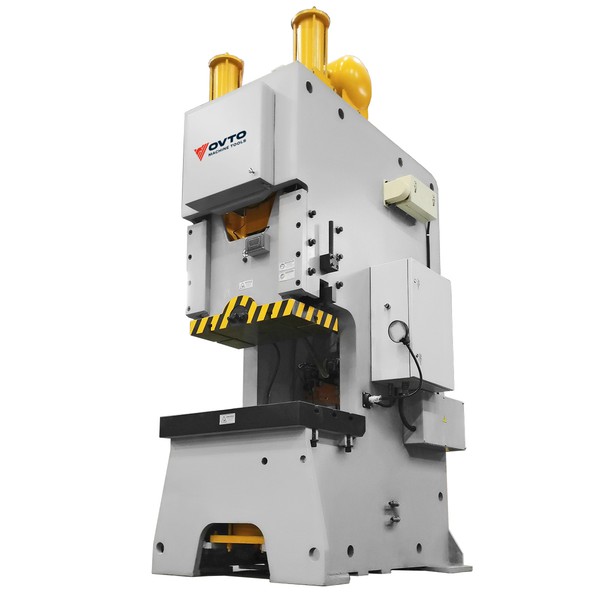

Кривошипный пресс OVTO PK-21160
Комплектацию и соответствие вашей задаче подтвердим в коммерческом предложении.
Технические характеристики PK-21160
| Номинальное усилие, кН | 1600 |
|---|---|
| Ход при номинальном усилии, мм | 6 |
| Ход ползуна (регулируемый), мм | 16-160 |
| Число ходов ползуна в минуту | 35-50 |
| Размеры ползуна, мм | 920x580 |
| Размеры подштамповой плиты, мм | 1300x740x150 |
| Размеры отверстия в подштамповой плите, мм | ∅300x50x∅260 |
| Макс. расстояние между подштамповой плитой и ползуном, мм | 350 |
| Регулировка открытой высоты, мм | 110 |
| Глубина зева, мм | 380 |
| Мощность двигателя, кВт | 15 |
| Габаритные размеры, мм | 2250x1600x3800 |
| Масса пресса, кг | 14500 |
Описание
Механический однокривошипный открытый пресс OVTO PK-21160 для серийной и мелкосерийной холодной штамповки листового, полосового и ленточного материала (вырубка, пробивка, вытяжка, гибка).
Станина сварная, термообработанная. Подштамповая плита с Т-образными пазами и отверстием для удаления отходов.
Привод: электродвигатель, маховик, ремённо-зубчатая передача, фрикционная муфта-тормоз. Управление через муфту-тормоз и пневмораспределитель; запуск с кнопочного поста (двурукое управление), выносного пульта или педали.
Ползун из отливки, с 8 направляющими, высокой точностью, под крупные штампы. Уравновешивание — два пневмоцилиндра, защита от перегрузок — гидравлический предохранитель. Автоматическая смазка.
Опции: механический выталкиватель («маркет»), пневмоподушка, правильное разматывающее устройство, механизм подачи — для автоматических линий.
