Назначение гидравлического насадночного пресса ПК (ПА) 6734

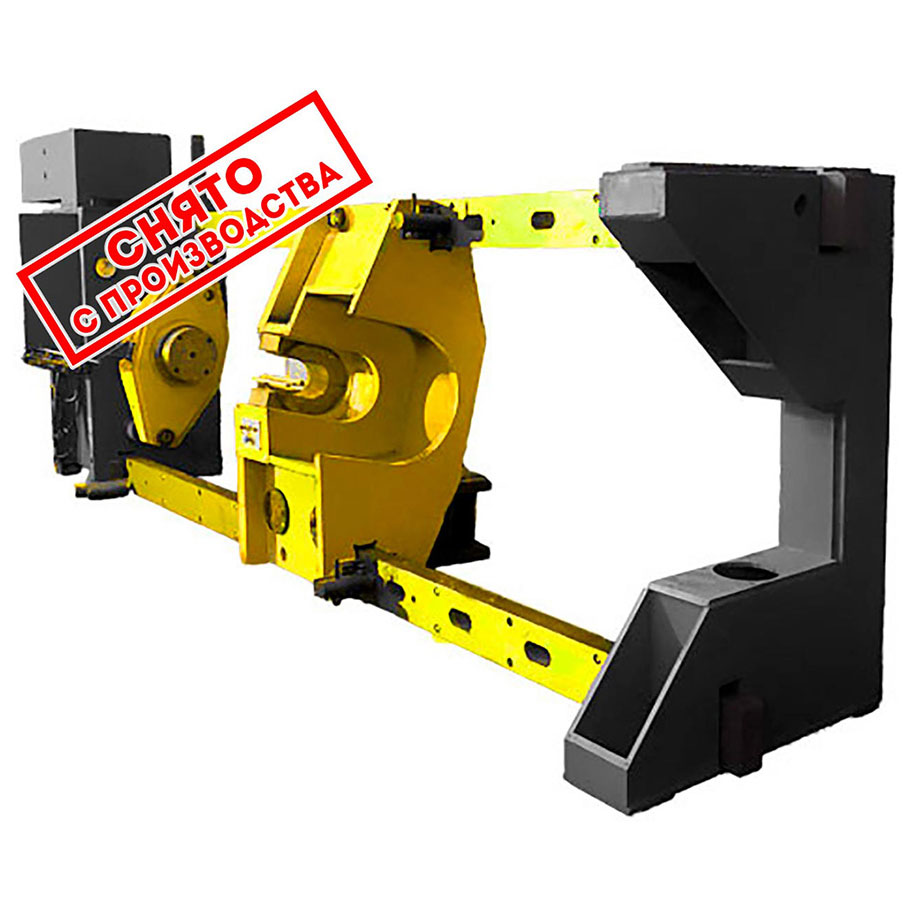

Пресс гидравлический насадочный горизонтальный (монтажно-колесный) модели ПК (ПА) 6734.Предназначен для запрессовки и распрессовки колесных пар, шкивов, втулок, роторов электромашин и других запрессовочных и распрессовочных работ.

Достоинства:

  • механизация загрузки-выгрузки;
  • наличие самописца "путь-давление";
  • привод опорной траверсы.

Технические характеристики ПК (ПА) 6734

Номинальное усилие пресса, кН2500
Габариты пресса (ДхШхВ), мм7500x2500x3200
Масса, нетто кг15000
Ход плунжера, мм1000
Расстояние между плунжером и опорной траверсой, мм2500 ... 3500
Наибольший диаметр напрессовываемых изделий, мм1300
Скорость плунжера, мм/с
- рабочая1 ... 3
Мощность привода, кВт11

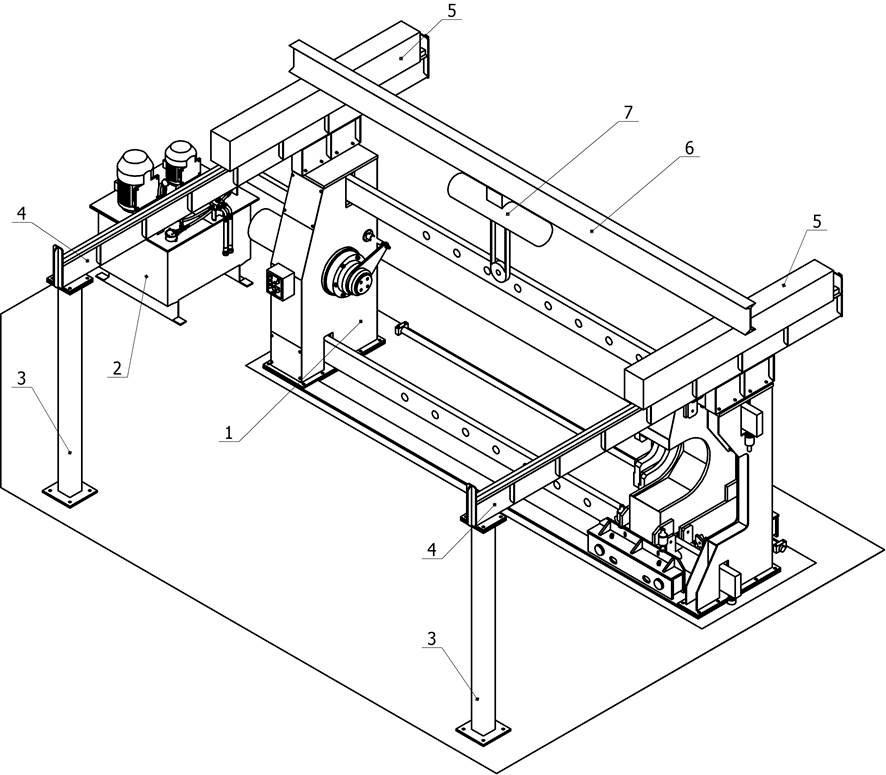

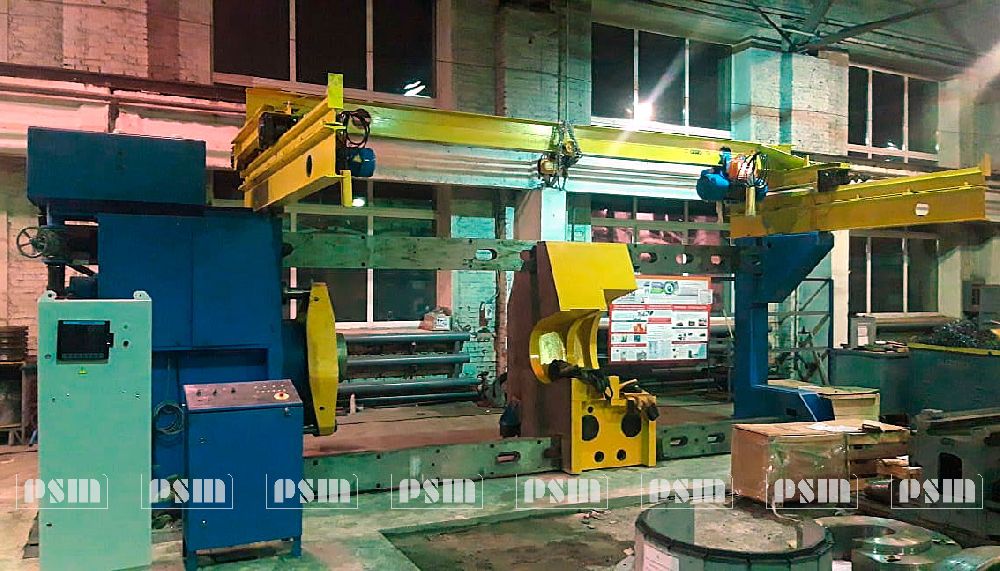

Общий вид гидравлического насадночного пресса ПК (ПА) 6734

Общий вид гидравлического насадночного пресса ПК6734

  1. пресс
  2. гидроагрегат
  3. опоры подкранового пути
  4. подкрановый путь
  5. концевые балки опорные
  6. мостовой кра
  7. аль электрическая

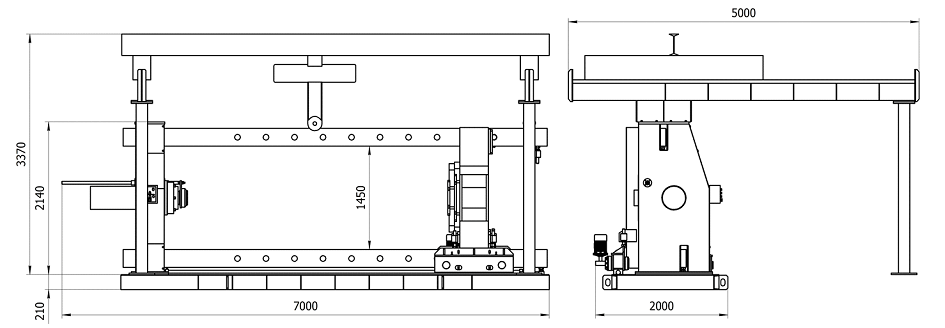

Габаритные размеры пресса ПК (ПА) 6734

Габаритные размеры пресса ПК6734

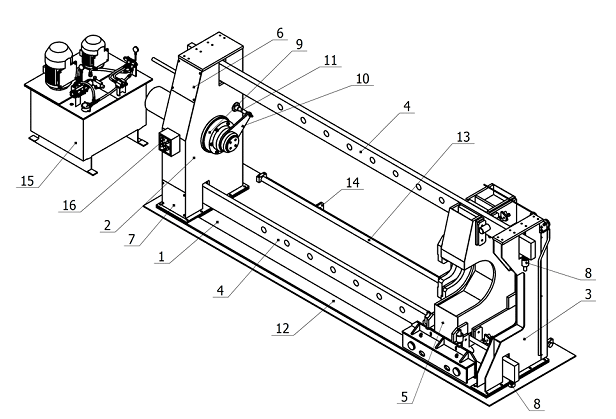

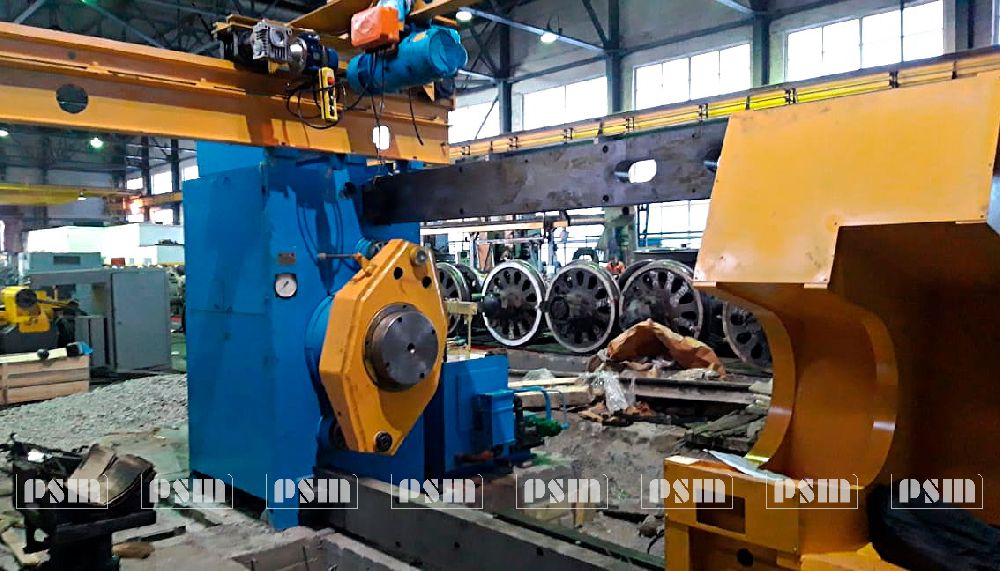

Конструкция гидравлического насадночного пресса ПК (ПА) 6734

Конструкция гидравлического насадночного пресса ПК6734

Станина пресса ПК (ПА) 6734 представляет собой сборную конструкцию, смонтированную на фундаменте 1. Фундамент гидравлического пресса ПК (ПА) 6734 помещают ниже уровня основного пола и заливают бетоном.

На фундаменте расположены передняя стойка 2 и задняя стойка 3. Стойки соединены между собой тягами 4 прямоугольного сечения. Регулировка тяг при сборке осуществляется при помощи винтов и механизмов, расположенных под сервисными крышками 6 и 7 передней стойки, в корпусе задней стойки, а также упорными винтами 8.

Вдоль тяг по рельсам 12 и 13 перемещается упорная траверса 5. Фиксацию упорной траверсы в требуемом положении осуществляют в отверстия тяги с помощью фиксаторов (см. ниже).

В корпусе передней стойки пресса ПК (ПА) 6734 установлен силовой гидроцилиндр 9. На штоке гидроцилиндра размещены боек и противоповоротное устройство 10. Противоповоротное устройство связано с направляющей штангой 11, предотвращающей проворот штока.

Перемещение пресса ПК6734 при монтаже осуществляют с помощью монтажных проушин 14, расположенных на основании станины.

Вблизи пресса ПК6734 со стороны гидроцилиндра располагают гидроагрегат 15.

На передней стойке насадночного пресса ПК (ПА) 6734 расположен пульт управления 16. Силовой электрошкаф закреплен на задней стенке передней стойки (на рисунке не показан). К силовому электрошкафу осуществляют подвод электроэнергии. Управление траверсой осуществляют с выносного пульта.

Упорная траверса пресса гидравлического насодочного ПК (ПА) 6734

Упорная траверса пресса гидравлического насодочного ПК6734

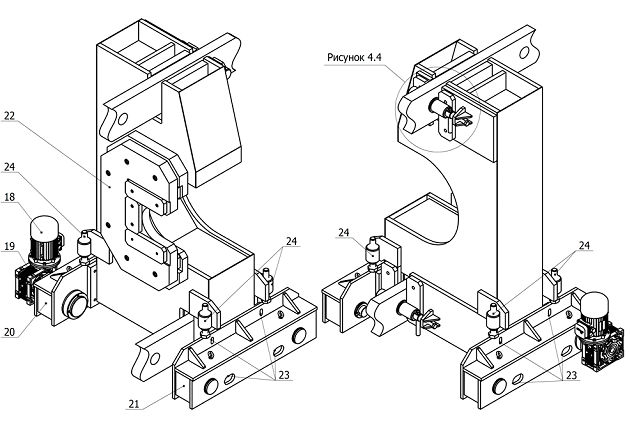

Упорная траверса гидравлического пресса ПК (ПА) 6734 приводится в движение с помощью электромеханического привода (электродвигателя 18 и редуктора 19), расположенного на приводном блоке 20. Качение траверсы по рельсовому пути осуществляется посредством приводного 20 и роликового 21 блоков. Схема привода траверсы представлена на рисунке 4.3, характеристики привода и перечень подшипников качения

Компоненты привода траверсы пресса ПК (ПА) 6734

18

Электродвигатель АИР71В6

W = 0,55 кВт;
n = 890 об/мин

19

Редуктор червячный IRW090-100-80B5

i=100;
9 об/мин;
315 Н×м

I

Подшипник 80216
ГОСТ 7242-81

2 шт.

II

Подшипник 80214
ГОСТ 7242-81

6 шт.

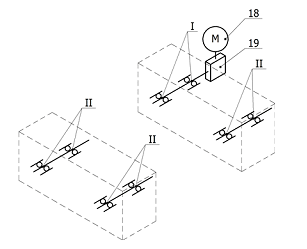

Схема привода траверсы пресса ПК (ПА) 6734

Схема привода траверсы пресса ПК6734

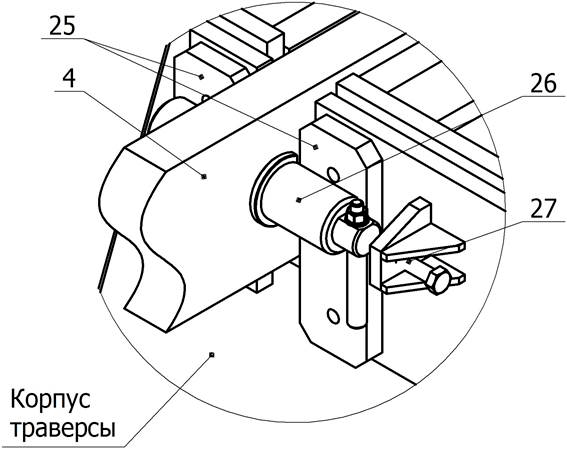

Механизм фиксации траверсы насадночного гидравлического пресса ПК (ПА) 6734

Механизм фиксации траверсы насадночного гидравлического пресса ПК6734

4 – тяга

25 – накладки траверсы

26 – фиксатор

27 – ограничитель фиксатора

Фиксация траверсы пресса ПК (ПА) 6734 на тягах осуществляется замками Траверсу с помощь электромеханического привода перемещают до ближайшего отверстия тяги 4. В отверстие вставляют фиксатор 26 (срезанный палец, приложение А) и закручивают болт ограничителя 27 до упора в фиксатор.

На боковой стенке траверсы расположен съемник 22, в который осуществляют упор детали при прессовании. Присоединительные размеры боковой стенки траверсы представлены.

Регулировку траверсы при установке осуществляют присоединительными винтами 23 колесных блоков, а также упорами 24.

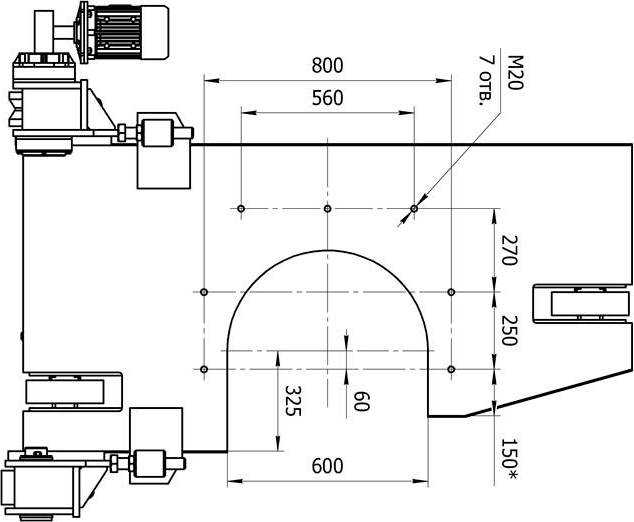

Присоединительные размеры боковой стенки траверсы гидравлического насадночного пресса ПК (ПА) 6734

Присоединительные размеры боковой стенки траверсы гидравлического насадночного пресса ПК6734

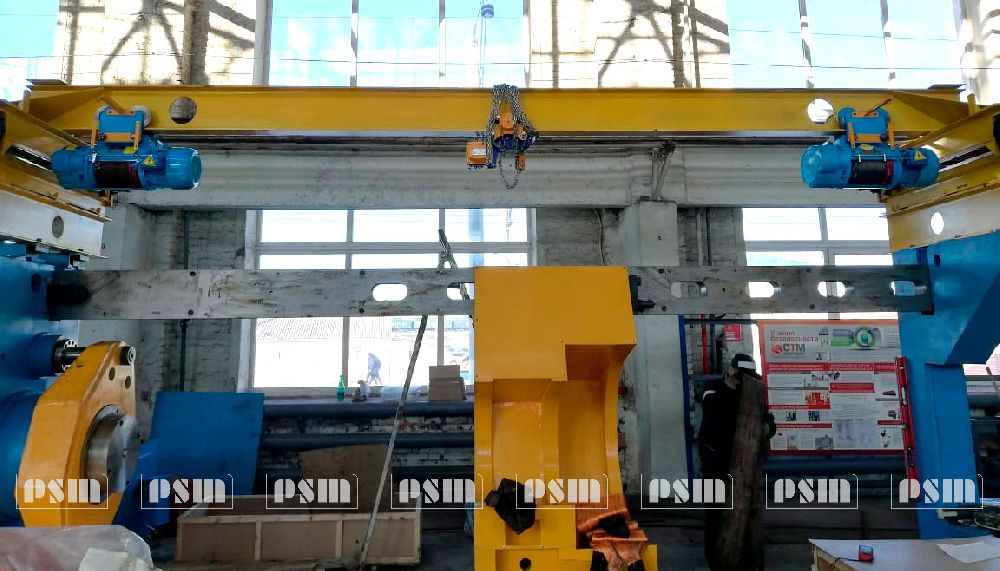

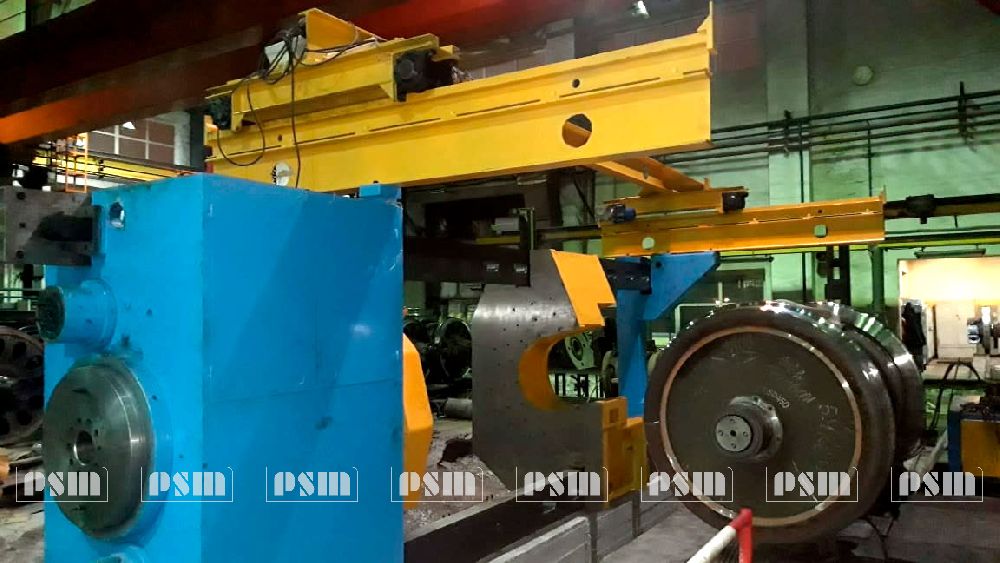

Загрузочное устройство гидравлического пресса ПК (ПА) 6734

Загрузочное устройство пресса ПК (ПА) 6734 представляет собой опорный мостовой кран грузоподъемностью 3 т. Кран перемещается по подкрановым рельсам, размещенным на опорах и станине пресса. По несущей балке мостового крана перемещается электрическая таль. Управление краном осуществляют с пола, с помощью подвесных пультов.

Эксплуатация мостового крана и электрической тали – в соответствии с эксплуатационной документацией крана и тали.

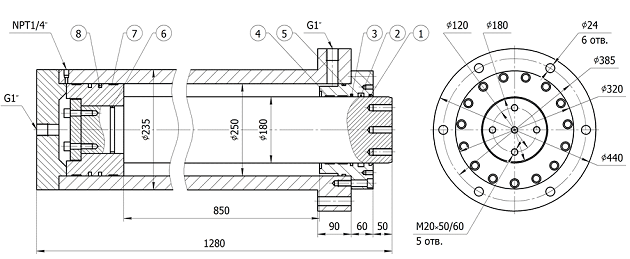

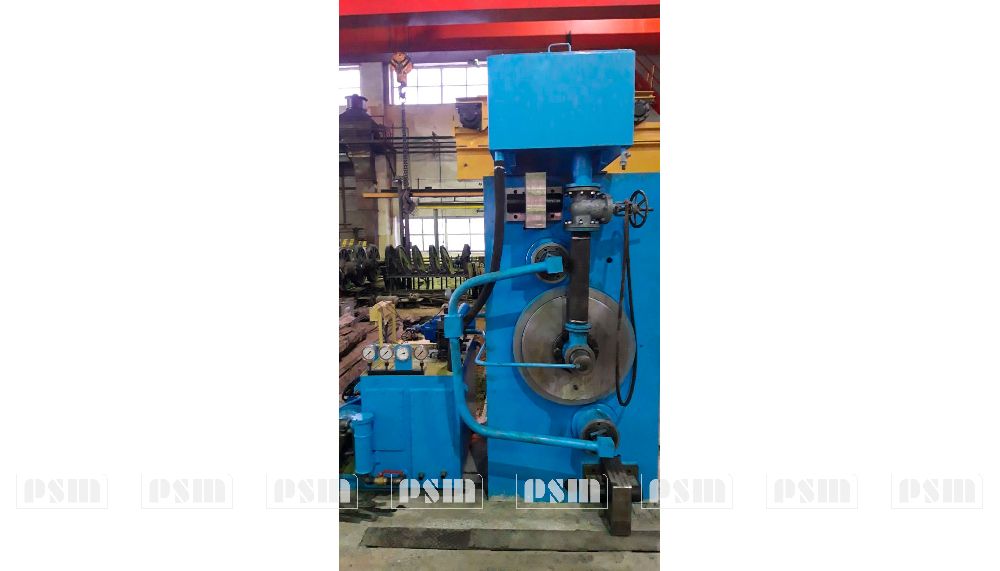

Силовой гидроцилиндр насадночного гидравлического пресса ПК (ПА) 6734

Силовой гидроцилиндр  насадночного гидравлического пресса ПК6734

Силовой гидроцилиндр является основным рабочим органом пресса ПК (ПА) 6734 усилие, создаваемое гидроцилиндром, достигает 100 тс. Схема силового гидроцилиндра

Уплотнения силового гидроцилиндра пресса ПК (ПА) 6734

1

Грязесъемник

180×193×7/9,5 NBR

2

Уплотнение штока

180×200×15 PU

3

Уплотнение штока

180×195,1×6,3 NBR+PTFE

4

Направляющее кольцо

180×185×25 PTFE

5

Кольцо

  • 5,7×Ø250 NBR

Кольцо

2×Ø250×Ø240,8 PTFE

6

Кольцо

  • 5,7×Ø130 NBR

Кольцо

2×Ø130×Ø120,8 PTFE

7

Направляющее кольцо

250×245×25 PTFE

8

Уплотнение поршня

250×229×8,1 BR+PTFE

В конструкции гидроцилиндра пресса ПК (ПА) 6734 используются исключительно гидравлические уплотнители Hallite Seals

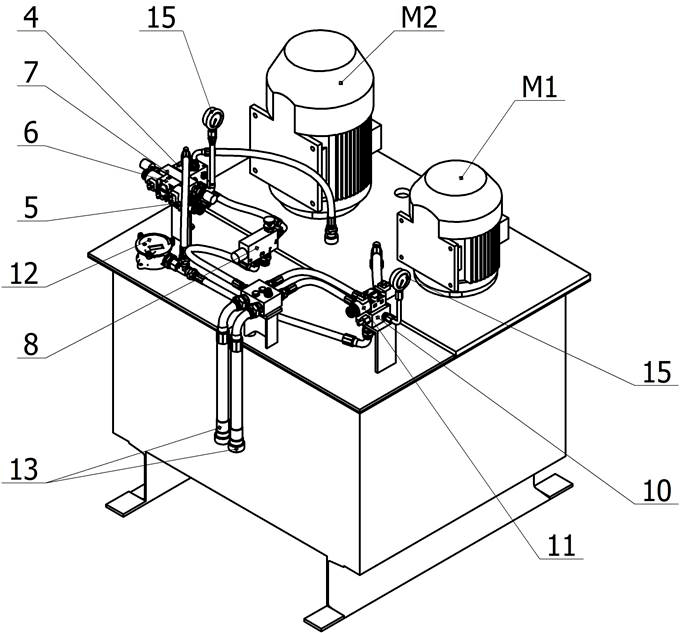

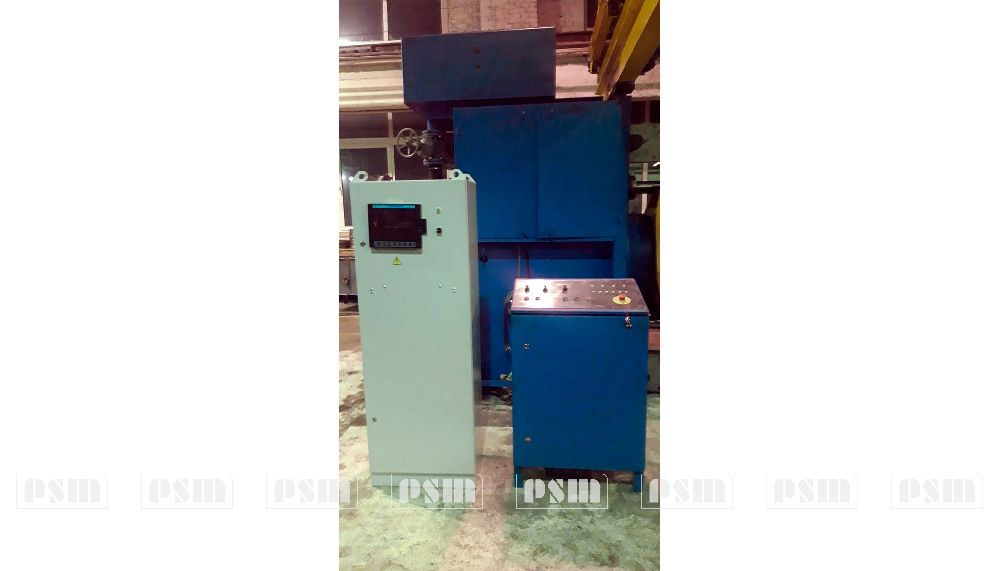

Гидроагрегат пресса ПК (ПА) 6734

Гидроагрегат пресса ПК6734

М1 – электродвигатель привода рабочего хода;
М2 – электродвигатель привода ускоренного хода
4 – плита с предохранительным клапаном
5 – гидрораспределитель
6 – гидрораспределитель настройки давления
7 – предохранительный клапан настройки давления
8 – регулятор расхода
10 – плита с предохранительным клапаном
11 – гидрораспределитель
12 – сливной фильтр
13 – быстроразъеманые соединения
15 – манометры

Гидроагрегат пресса располагают вблизи пресса со стороны силового гидроцилиндра. Заливку масла осуществляют через заливную горловину, расположенную на крышке двигателей (на рисунке не показана). Слив масла осуществляют через сливные шаровые краны, расположенные в нижней части бака (на рисунке не показаны).

Характеристики гидроагрегата насадночного пресса ПК (ПА) 6734

Максимальное давление, МПа

20

Количество насосов

2

Суммарная мощность двигателей, кВт

11,5

Объем бака, л

500

Габаритные размеры (Д×Ш×В), мм

1300×1000×1300

Масса без масла, не более, кг

750

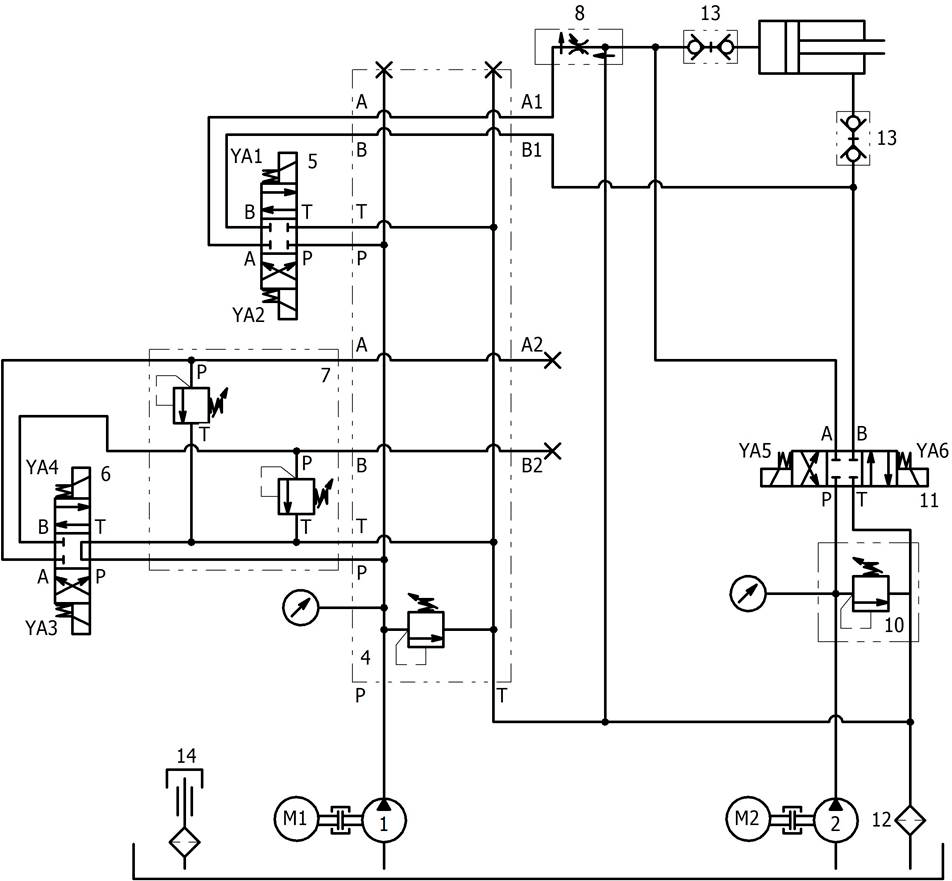

Схема гидравлическая принципиальная представлена насадночного пресса ПК (ПА) 6734

Схема гидравлическая принципиальная представлена насадночного пресса ПК6734

М1

Электродвигатель

АИР100L4

W=4 кВт
n=1500 об/мин

М2

Электродвигатель

АИР132S4

W=7,5 кВт
n=1500 об/мин

1

Насос аксиально-поршневой

310.12.05.00

V=12 см3
Рnom=20 МПа

2

Насос шестеренный

НШ-32

V=32 см3
Рnom=16 МПа

4

Плита с предохранительным клапаном

А03З2GC

Рmax = 20 МПа
Алюминий
Двухместная

5

Гидрораспределитель

RH06011-24V

Qmax = 80 л/мин
PPAB = 31,5 Мпа
PT = 16 Мпа

6

Гидрораспределитель

RH06021-24V

Qmax = 80 л/мин
PPAB = 31,5 Мпа
PT = 16 Мпа

7

Предохранительный клапан

МКПВ 6/3МАВТ 3

Qmax = 70 л/мин
Рmax = 35 МПа

8

Регулятор расхода

VPR3 3/8"

Рmax = 21 МПа

10

Плита с предохранительным клапаном

ВS3C2-18Z

Qmax = 40 л/мин
Рmax = 21 Мпа
Гидроклапан типа VMD40

11

Гидрораспределитель

RH06021-24V

Qmax = 80 л/мин
PPAB = 31,5 Мпа
PT = 16 Мпа

12

Сливной фильтр

SIF.15L30C

Q = 80 л/мин

13

Быстроразъемное соединение

-

-

14

Заливная горловина

СТ5206

-

Манометр

DN63 V63RL

Рmax = 40 МПа

При нажатии кнопки «Насос» включается электродвигатель М1 и насос поз. 1 рабочих ходов. Рабочая жидкость поступает в систему до распределителей поз. 5, 6 и сливается в бак. Предохранительный клапан плитки поз. 4 предохраняет систему от избыточного давления (настроен на максимально допустимое давление в системе). Двигатель М2 отключен.

При включении кнопки «Прямой ход» рабочая жидкость через распределитель поз. 5 поступает в поршневую полость гидроцилиндра. Одновременно включается соленоид распределителя поз. 6 (YA3), что позволяет производить прессование при усилии, предварительно настроенном на предохранительном клапане поз. 7. Соленоид YA4 в системе не задействован. Регулировка скорости движения штока цилиндра осуществляется вручную регулятором расхода поз. 8.

При включении ускоренного хода производится запуск двигателя М2 и насоса поз. 2. Электродвигатель М1 отключается. Рабочая жидкость поступает в поршневую полость гидроцилиндра через распределитель поз. 11. Предохранительный клапан поз. 10 предохраняет систему от избыточного давления.

При включении обратного хода производится запуск двигателя М2 и насоса
поз. 2. Электродвигатель М1 отключается. Рабочая жидкость поступает в штоковую полость гидроцилиндра через распределитель поз. 11. Предохранительный клапан поз. 10 предохраняет систему от избыточного давления.

Управление прессом ПК (ПА) 6734

Управление гидравлическим насадночным прессом ПК (ПА) 6734 осуществляют с помощью кнопочного пульта управления. Для подачи питания на пресс необходимо подключить вводный выключатель, расположенный на дверце силового электрошкафа (задняя стенка передней стойки).

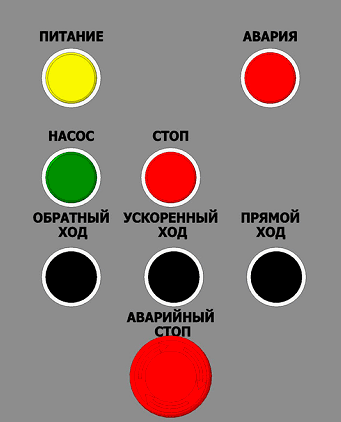

Панель управления гидравлическим насадночным прессом ПК6734

Лампы индикации

Питание

Подключен вводный выключатель

Авария

Нажата кнопка «Аварийный стоп»

Кнопки управления

Насос

Включение насосов пресса

Стоп

Отключение насосов пресса

Прямой ход

Включение рабочего хода силового гидроцилиндра

Ускоренный ход

Включение ускоренного хода силового гидроцилиндра

Обратный ход

Включение возврата силового гидроцилиндра

Аварийный стоп

Аварийный останов пресса

При нажатии кнопки «Насос» включается электродвигатель М1 и насос поз. 1 рабочих ходов. Рабочая жидкость поступает в систему до распределителей поз. 5, 6 и сливается в бак. Предохранительный клапан плитки поз. 4 предохраняет систему от избыточного давления (настроен на максимально допустимое давление в системе). Двигатель М2 отключен.

При включении кнопки «Прямой ход» рабочая жидкость через распределитель поз. 5 поступает в поршневую полость гидроцилиндра. Одновременно включается соленоид распределителя поз. 6 (YA3), что позволяет производить прессование при усилии, предварительно настроенном на предохранительном клапане поз. 7. Соленоид YA4 в системе не задействован. Регулировка скорости движения штока цилиндра осуществляется вручную регулятором расхода поз. 8.

При включении ускоренного хода производится запуск двигателя М2 и насоса поз. 2. Электродвигатель М1 отключается. Рабочая жидкость поступает в поршневую полость гидроцилиндра через распределитель поз. 11. Предохранительный клапан поз. 10 предохраняет систему от избыточного давления.

При включении обратного хода производится запуск двигателя М2 и насоса
поз. 2. Электродвигатель М1 отключается. Рабочая жидкость поступает в штоковую полость гидроцилиндра через распределитель поз. 11. Предохранительный клапан поз. 10 предохраняет систему от избыточного давления.

Усилие, развиваемое силовым гидроцилиндром, рассчитывают по показаниям манометра. Пересчет показаний давления в усилие представлен в таблице 4.2. Площадь поршня силового гидроцилиндра составляет 0,0490625 м2. Расчет произведен без учета сил трения.

Давление, МПа Усилие, тс

0,5

2,5

1

5

1,5

7,5

2

10

2,5

12,5

3

15

3,5

17,5

4

20

4,5

22,5

5

25

5,5

27,5

6

30

6,5

32,5

7

35

7,5

37,5

10

50

15

75

20

100

Съемники

В комплект поставки гидравлического пресса ПК (ПА) 6734 включены два съемника с проемами 250 мм и 420 мм.

Съемник с проемом 420 мм используется как самостоятельная единица. Съемник соединен с упорной траверсой винтами М20. При прессовании упор прессуемой детали осуществляют в накладки съемника. Прессование с упором в плиту съемника или непосредственно в боковую стенку траверсы не допускается.

Съемник с проемом 250 мм применяют совместно со съемником с проемом 420 мм. Плиту съемника с проемом 250 мм закрепляют на плите съемника с проемом 420 мм винтами М20. При прессовании упор прессуемой детали осуществляют в накладки съемника. Прессование с упором в плиту съемника или непосредственно в боковую стенку траверсы не допускается.

Распаковка и транспортирование пресса ПК (ПА) 6734

При погрузке и выгрузке пресса и его элементов необходимо обращать внимание на надежность их подвески на крюк. Значительный наклон пресса и его элементов, удары и рывки при подъеме и опускании не допускаются.

Штоки гидроцилиндров должны быть полностью задвинуты и зафиксированы.

При транспортировании бак гидроагрегата должен быть пустым.

При распаковке пресса необходимо следить за тем, чтобы не повредить пресс упаковочным инструментом.

Расконсервация пресса ПК (ПА) 6734

При расконсервации следует руководствоваться требованиями безопасности ГОСТ 9.014-78 «Временная противокоррозионная защита изделий. Общие технические требования».

Монтаж пресса ПК (ПА) 6734

Схема установки приведена в приложении Б настоящего руководства. Перед транспортировкой необходимо убедиться, что подвижные элементы пресса установлены в крайнее положение (штоки гидроцилиндров полностью задвинуты) и зафиксированы на станине с помощью троса или каната.

Грузоподъемные устройства, используемые при установке пресса, следует выбирать с учетом массы пресса и его составных частей. Пресс стропуют за специальные проушины, расположенные на станине. Гидроагрегат стропуют за специальные проушины, расположенные по краям бака.

Запрещается приближаться к движущимся компонентам пресса в процессе подъема/опускания. Избегайте зон защемления.

Работа с гидравлическим насадночным прессом ПК (ПА) 6734

Запрещается использовать пресс ПК (ПА) 6734 для любых целей, не предусмотренных в настоящем руководстве.

Запрещается вносить изменения в конструкцию гидравлического насадночного пресса ПК (ПА) 6734

Персонал, работающий с прессом, обязан знать содержание инструкции и всех изложенных в ней указаний и предупреждений. Рабочий, приступающий к работе на прессе, должен быть проинструктирован по технике безопасности, знать устройство пресса и приемы работы на нем.

Неквалифицированный персонал до работы с прессом не допускается.

Персонал, допущенный к работе на прессе, его наладке и ремонту, обязан:

  1. получить инструктаж по технике безопасно­сти в соответствии с заводскими инструкциями;
  2. ознакомиться с общими правилами эксплуатации, ремонта пресса и указаниями по безопасно­сти труда, изложенными в настоящем руководстве и прилагаемой эксплуатационной документации.
  3. Персонал, занятый обслуживанием электрооборудования пресса и ремонтом, обязан:
  4. иметь допуск к обслуживанию электроуста­новок напряженном до 1000 В;
  5. знать действующие правила технической эксплуатации и безопасности обслуживания электроустановок промышленных предприятий;
  6. руководствоваться правилами безопасности, изложенными в настоящем руководстве и прилагаемой эксплуатационной документации;
  7. знать принцип работы электрооборудования пресса и работу схемы автоматического управ­ления.

Каждый раз перед началом работы с прессом необходимо проводить:

  • осмотр механических элементов пресса (упорной траверсы, оснастки, загрузочного устройства) на наличие механических повреждений – трещин, прогибов, изломов и др.;
  • осмотр внешнего вида гидрокомпонентов, очистку их наружной поверхности при необходимости;
  • осмотр электрических кабелей на отсутствие повреждений, визуальный контроль наличия заземления;
  • проверку состояния манометра, датчиков;
  • проверку отсутствия наружной течи масла;
  • проверку надежности гидравлических соединений;
  • проверку уровня рабочей жидкости в маслобаке.
  • Осмотр и обслуживание мостового крана и электрической тали производить согласно эксплуатационной документации.
  • Осмотры пресса гидравлического насадночного пресса ПК (ПА) 6734 должны производиться при отключенном электропитании. Проверяйте оборудование, чтобы убедиться в том, что оно работает нормально и не причинит вреда обслуживающему персоналу.
  • Запрещается использовать пресс при обнаружении погнутых, сломанных, треснувших, протекающих или поврежденных иным образом частей.
  • Рабочее место должно содержаться в чистоте; на рабочем месте не должно быть посторонних предметов.
  • Запрещается приступать к работе в состоянии усталости, под воздействием алкоголя, наркотиков или медицинских препаратов с опьяняющим эффектом.
  • В случае, если на прессе работают несколько работников, не приступать к работе, не согласовав свои действия с другими работниками.
  • Запрещается стоять в рабочей зоне пресса, когда пресс находится под усилием. Запрещается оставлять пресс под усилием без присмотра

Руководство по монтажу гидравлического насадночного пресса ПК (ПА) 6734

Не допускайте ударов, повреждения трубопроводов, гидрокомпонентов и других установленных элементов при строповке, транспортировке и перемещении элементов пресса ПК (ПА) 6734. При перемещениях и монтаже все подвижные элементы пресса должны быть надежно зафиксированы.

Пресс гидравлический насадночный ПК (ПА) 6734 устанавливают в подготовленный приямок (приложение Б). Допускается установка пресса в приямок меньшего размера при условии, что с трех сторон фундамента пресса останется зазор не менее 300 мм для заливки бетоном (зона А).

Пресс ПК (ПА) 6734 устанавливают в приямок с демонтированным загрузочным устройством;
с упорной траверсы должно быть снято навесное оборудование (съемники).

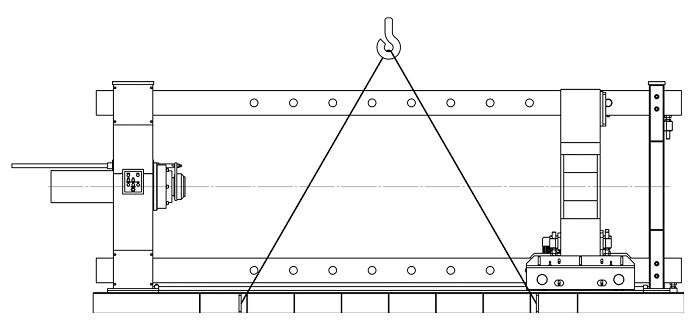

Строповка пресса ПК (ПА) 6734

Строповка пресса ПК6734

Строповка пресса ПК (ПА) 6734 при перемещениях должна быть выполнена, как показано . Для строповки предназначены специальные проушины, расположенные на фундаменте пресса. Грузоподъемные устройства должны быть рассчитаны на вес пресса. Вес пресса – не более 7300 кг. Вес фундамента – не более 2200 кг.

Установка пресса ПК (ПА) 6734

Установка пресса ПК6734

После установки насодночного гидравлического пресса ПК (ПА) 6734 в приямок пресс выставляют по уровню с помощью клиньев. Ось пресса должна быть расположена строго горизонтально.

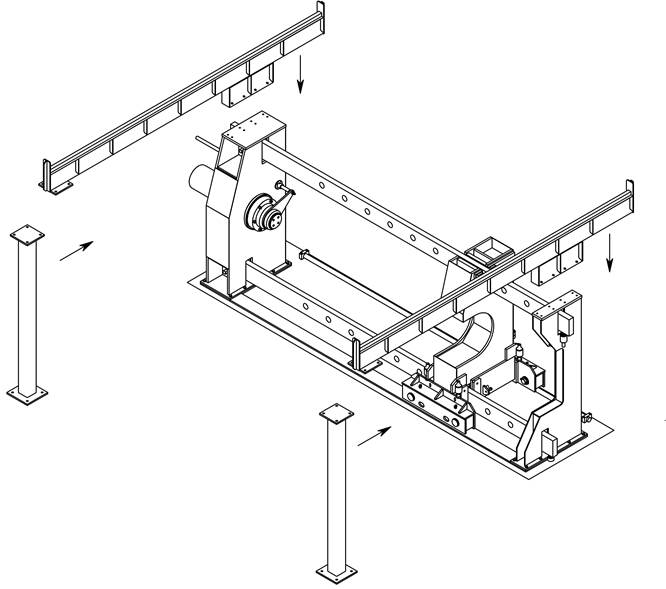

На станину пресса ПК (ПА) 6734 устанавливают консольные подкрановые пути, закрепляют болтом М20 с гайкой (16 шт.). Под консольные пути устанавливают подкрановые опоры, соединяют их с путями и выставляют перпендикулярно путям. На данном этапе опоры не закрепляют к полу.

На подкрановые пути устанавливают мостовой кран и совершают несколько пробных прокатов крана, чтобы убедиться в отсутствии перекосов подкрановых путей. При отсутствии перекосов подкрановые опоры закрепляют к полу анкерными болтами 20×200. Толщина пола помещения должна составлять не менее 200 мм. После закрепления опор проверить затяжку болтов, соединяющих подкрановые пути с прессом и с подкрановыми опорами

При монтаже мостового крана необходимо учитывать требования, предъявляемые в эксплуатационной документации крана.

Перед заливкой зоны А к фундаменту пресса приваривают армирующие прутки. Допускается установка пресса без армирующих прутков.

Гидроагрегат закрепляют к полу анкерными болтами 16×150 (4 шт.) Толщина бетонного пола должна составлять не менее 200 мм. При установке гидроагрегата не допускайте перекручивания и резких перегибов соединяющих рукавов.

Подключение пресса к электросети осуществляет квалифицированный специалист согласно схеме

Первоначальный пуск насодночного гидравлического пресса ПК (ПА) 6734

  • Перед первоначальным пуском пресс ПК (ПА) 6734 должен быть выдержан в сухом помещении в течение 3-х суток (не менее) для удаления влаги из обмоток электродвигателя и проводов.
  • Пресс гидравлический насадночный ПК (ПА) 6734 должен быть соединен с гидроагрегатом, а также подключен к электросети.
  • Зона вокруг пресса должна быть освобождена от посторонних предметов.
  • Из гидросистемы должен быть удален воздух.
  • В гидравлический бак заливают чистое масло. Уровень масла должен быть не ниже середины маслоуказателя. Рекомендуемая марка масла – ИГП-38 ТУ 38.101413-97.
  • Проверяют надёжность заземления и качество монтажа электрооборудования внешним осмотром.
  • Гидроагрегат соединяют с гидроцилиндром пресса при помощи рукавов высокого давления и быстроразъемных соединений. Следует убедиться в надежности соединений; не допускать неплотного соединения или перетянутых резьбовых соединений.
  • Пресс подключают к электросети, предварительно проверив соответствие напряжения сети и электрооборудования­ пресса.
  • Производят несколько кратковременных включений электродвигателя гидростанции продолжительностью 2-3 с, во время которых проверяют правильность направления вращения насосов (по стрелкам, нанесенным на электродвигатели). Во время работы насоса не должен возникать посторонний шум.
  • Включают подачу масла в трубопровод. После заполнения маслом трубопровода следует убедиться в отсутствии утечек в гидросистеме.
  • В ручном режиме проверяют работу механизмов пресса.
  • Проверяют работу блокировок пресса.
  • Проверяют работу предохранительных клапанов.
  • Убедившись в нормальной работе всех механизмов пресса, можно приступать к работе.

Техническое обслуживание пресса ПК (ПА) 6734

  • Техническое обслуживание производится с целью поддержания пресса ПК (ПА) 6734 в технически исправном состоянии и готовности к работе.
  • Все узлы и аппаратуру управления периодически осматривают, проверяя, нет ли утечек, сохранилась ли требуемая настройка механизмов.
  • Элементы станины пресса, колесные блоки упорной траверсы, замки упорной траверсы периодически осматривают; при обнаружении дефектов принимают соответствующие меры.
  • Осмотр и обслуживание загрузочного устройства – в соответствии с эксплуатационной документацией его элементов.

Обслуживание электрооборудования пресса ПК (ПА) 6734

  • При обслуживании электрооборудования необходимо периодически проверять состояние пусковой и релейной аппаратуры. При осмотрах релейной аппаратуры особое внимание следует обращать на надёжное замыкание и размыкание контактных мостиков.
  • Во время эксплуатации электродвигателя необходимо систематически производить его технический осмотр и профилактический ремонт. Периодичность техосмотра не реже одного раза в два месяца.
  • Периодически, один раз в 2­-3 месяца, про­верять надежность заземления пресса, световую сигнализацию и работу блокировочных устройств.

Обслуживание гидрооборудования пресса ПК (ПА) 6734

  • Трубопроводы осматривают ежедневно, так как они наиболее подвержены коррозии. При недостаточном контроле может произойти разрыв трубы. Особое внимание следует уделить местам соединений труб.
  • Рекомендуется периодически заменять уплотнения гидроцилиндров, распределителей и других элементов (не реже, чем каждые 8 лет).
  • Остальные уплотнения необходимо заменять в случае появления утечек, не связанных с ослаблением резьбового соединения, а также по результатам периодических осмотров, измерения класса чистоты масла и степени износа узлов и элементов гидравлического оборудования.

Ежесменное техническое обслуживание предусматривает следующие проверки:

  • проверка уровня и состояния рабочей жидкости в баке;
  • проверка герметичности трубопроводов;
  • проверка надежности затяжки и контровки резьбовых соединений.

Визуальные признаки изменения параметров масла являются сигналом для начала регламентных работ (замена масла, очистка, деаэрация, устранение воды):

  • черно-бурый цвет свидетельствует о старении или перегреве;
  • пена и молочный цвет - признак повышенного содержания воздуха;
  • мутное масло означает, что оно содержит воду.

В случае перегрева масла его следует безотлагательно заменить. Слив масла производят через специальный кран, расположенный в нижней части бака. Заливка масла допускается только через заливную горловину. При каждой замене масла необходимо проводить очистку бака. Во время очистки бака необходимо проводить инспекцию его внутренних поверхностей. В случае обнаружения повреждения внутреннего защитного слоя, его нужно восстановить.

Во время проведения техобслуживания система должна быть защищена от проникновения пыли.

При техническом обслуживании насосов необходимо выполнять требования безопасности ГОСТ Р 52543-2006. При неисправности насосов необходимо производить ремонт только у производителей или специализированной организации.

внимание

Не рекомендуется, доливать к изношенному маслу свежее, так как невозможно обеспечить достаточную смазывающую способность и защиту от коррозии.

внимание

Не допускается смешивать несколько видов масла (дополнять уровень в баке маслом другого типа).

внимание

Всегда закрывайте крышку заливной горловины для предотвращения попадания в гидросистему внешних загрязнений.

По Техническому Заданию заказчика прессы монтажно-колесные модели ПБ,ПК могут быть изготовлены с различным расстоянием между плунжером(цилиндром),опорной траверсой и тягами, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики оборудования, завод-изготовитель оставляет за собой.

Стандартная комплектация ПК (ПА) 6734

  1. Пресс в сборе -1 шт.
  2. Руководство по эксплуатации -1 шт.
  3. Паспорт -1 шт.
  4. Гидроагрегат -1 шт.
  5. Электро-шкаф -1 шт.
  6. Механизм загрузки (тельферная балка с двумя электроталями по 2 т) -1 шт.
  7. Прибор-регистратор давление/путь с установкой на пресс -1 шт.

Дополнительные опции ПК (ПА) 6734

  1. Комплект специализированной технологической оснастки
    (изготавливается в соовтетствии с обрабатываемыми на прессе изделиями и согласовывается с Заказчиком)
С этим товаром покупают
ПромСтройМаш является непосредственным производителем ПК (ПА) 6734 Мы производим и продаём Пресс насадочный горизонтальный ПК (ПА) 6734 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. ПК (ПА) 6734 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ПК (ПА) 6734 вы можете непосредственно у нас или у наших дилеров. Усилие 2500 кН; Расстояние между плунжером и опорной траверсой от 2500 до 3500 мм

ПБ7730

ПБ7730
Номинальное усилие пресса , 1000 кН

ПК (ПА) 6730

ПК (ПА) 6730
Усилие 1000 кН; Расстояние между плунжером и опорной траверсой 2150 мм

ПК (ПА) 6732

ПК (ПА) 6732
Усилие 1600 кН; Расстояние между плунжером и опорной траверсой 2200 мм

ПК (ПА) 6734

ПК (ПА) 6734
Усилие 2500 кН; Расстояние между плунжером и опорной траверсой от 2500 до 3500 мм

ПК (ПА) 6736

ПК (ПА) 6736
Усилие 4000 кН; Расстояние между плунжером и опорной траверсой от 400 до 3400 мм

ПК (ПА) 6738

ПК (ПА) 6738
Усилие 6300 кН; Расстояние между плунжером и опорной траверсой 4000 мм

ПК6738-01

ПК6738-01
Усилие 6300 кН; Расстояние между плунжером и опорной траверсой 3000 мм
