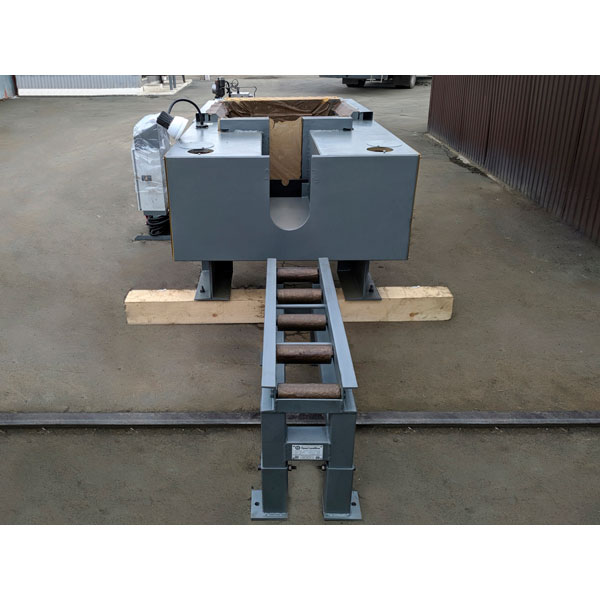

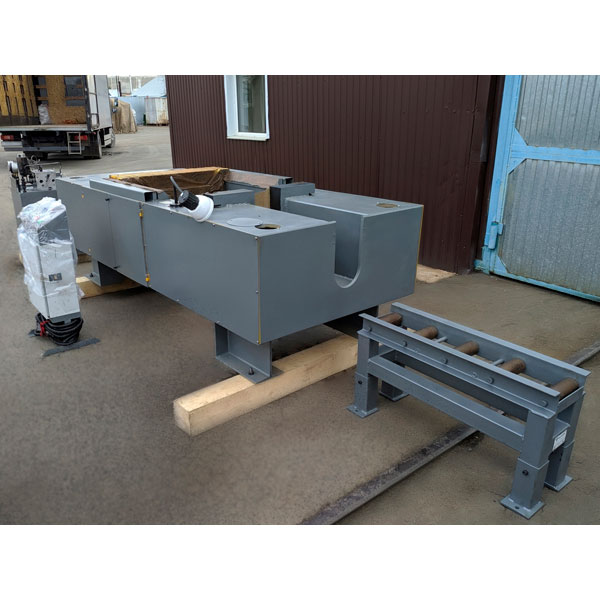

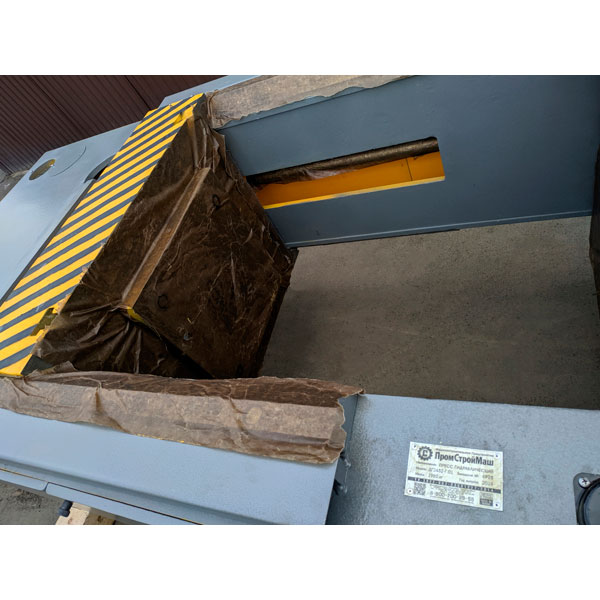

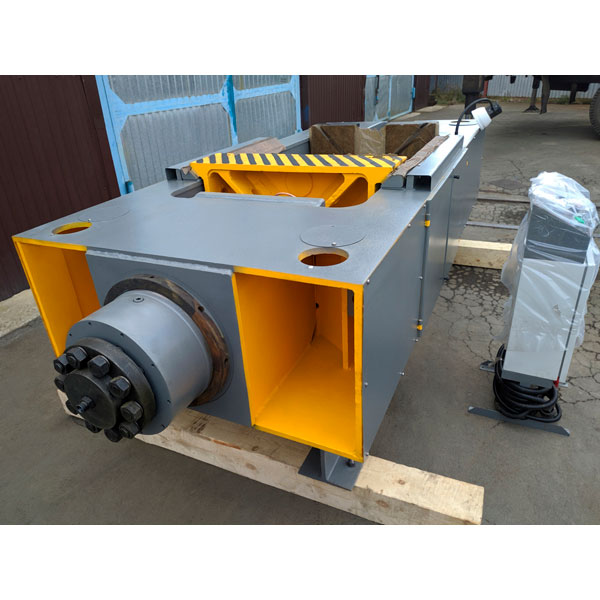

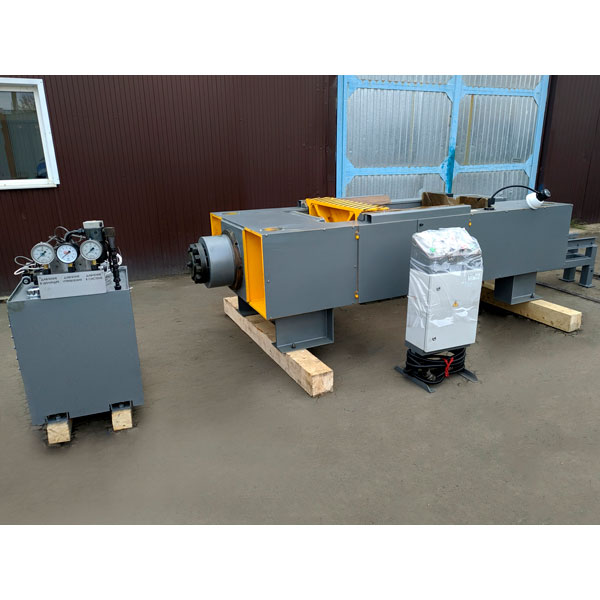

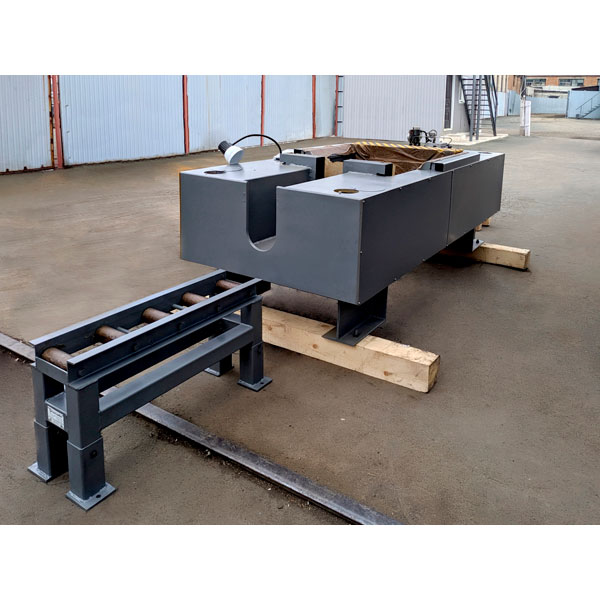

Пресс ДЕ7728 гидравлический горизонтальный с усилием 63тн

Назначение оборудования

• Гарантийный период работы пресса гидравлического ДЕ7728 12 (двенадцать) месяцев от даты ввода ;в эксплуатацию, в соответствии с гарантийными обязательствами Завода-изготовителя.

Технические характеристики ДЕ7728

Описание

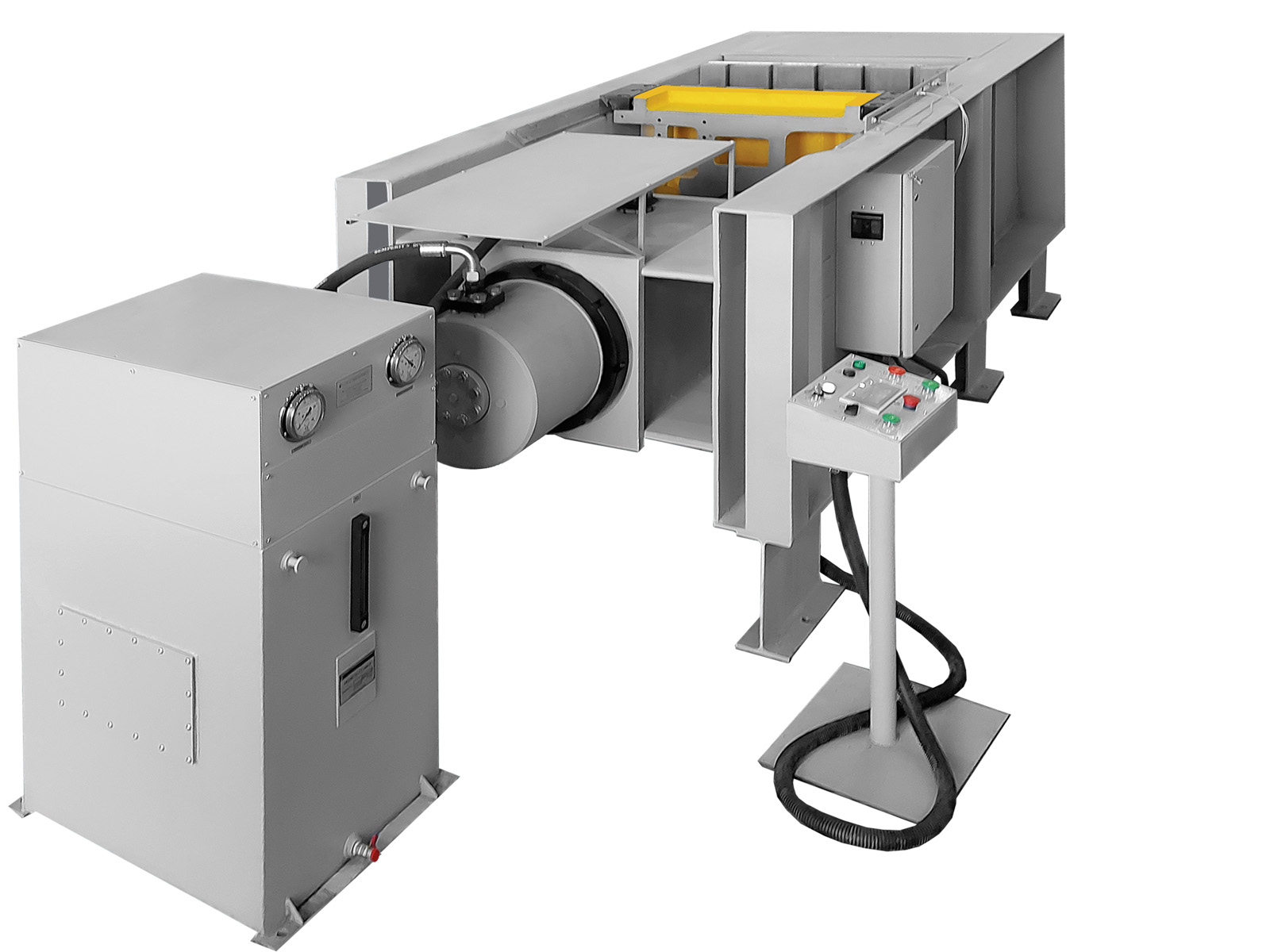

Состав и комплект поставки пресса ДЕ7728

1. Станина
2. Ползун
3. Главный цилиндр
4. Гидроагрегат
5. Электрошкаф
6. Цилиндр возврата
7. Механизм конечных выключателей выталкивателя

Устройство и принцип работы гидравлического пресса ДЕ7728

Основной несущей конструкцией пресса является станина, в которую встроен главный цилиндр. В нишах станины расположены цилиндры возврата, трубопроводы, механизм конечных выключателей ползуна. Электроаппаратура пресса размещена в
отдельном шкафу. Гидроагрегат закреплен на фундаменте слева от станины пресса.

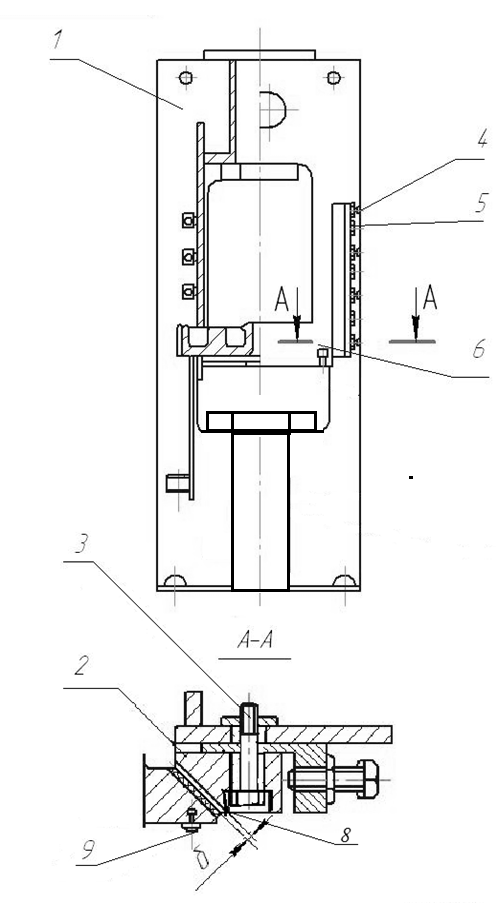

Станина и ползун пресса ДЕ7728

Станина 1 пресса ДЕ7728 - рамного типа, сварная. На стойках станины расположены клиновые направляющие (2), закрепленные винтами (3). С помощью регулировочных винтов ( 4 и 5) устанавливается параллельность ползуна к столу пресса.

Ползун (6) пресса опирается на клиновые направляющие (2) станины. Соединение ползуна с плунжером главного цилиндра показано на рисунке. На правой проушине имеется резьбовое отверстие для крепления поводка механизма конечных выключателей ползуна. Верхние направляющие ползуна снабжены бронзовыми накладками (8). Для смазки направляющих установлены пресс масленки (9).

Гидроцилиндры пресса ДЕ7728

Главный цилиндр пресса ДЕ7728

На прессе установлен главный цилиндр плунжерного типа . С помощью гайки 1 и полуколец 2 корпус цилиндра 3 закреплен в поперечине станины. Уплотнение плунжера поз. 4 осуществляется манжетой поз. 5. Втулка поз. 6 служит для обеспечения необходимого направления плунжеру и удерживается втулкой 7 с уплотнением 9 и фланцем 8.

Уплотнения 10 и 11 служат для предотвращения утечек рабочей жидкости. Утечки через отверстие 12 по трубке направляются в бак гидроагрегата. Плунжер 4 соединяется с ползуном при помощи шайбы 13 и болта 14.

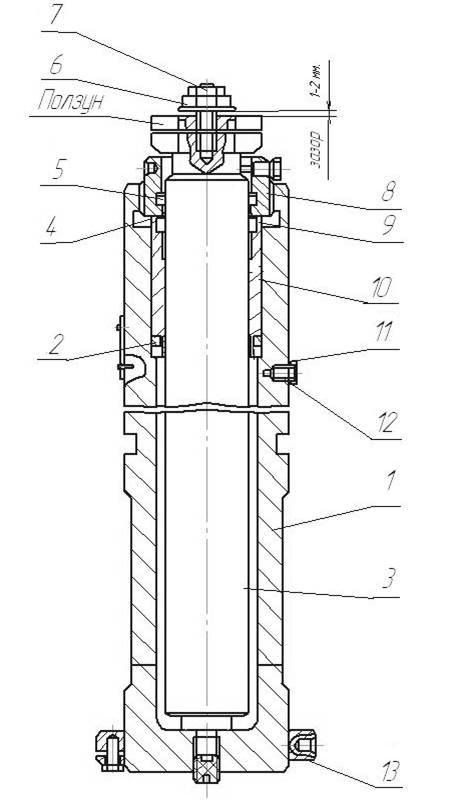

Цилиндр возврата пресса ДЕ7728

Цилиндры возврата , установленные на прессе плунжерного типа. Корпус цилиндра крепится в специальной поперечине, расположенной в стойке станины, при помощи гайки 13. Уплотнение плунжера 3 осуществлено манжетой 9. Гайка 6 и контргайка 7 закреплены таким образом, что плунжер имеет возможность ограниченного перемещения в проушине ползуна для компенсации погрешности хода. Втулка 10 служит для обеспечения необходимого направления плунжеру и закреплена гайкой 8. Отверстие, закрытое пробкой 12 с прокладкой 11, служит для удаления воздуха из полости цилиндра. Защитное кольцо 4 предохраняет от преждевременного износа манжету 9. Для очистки плунжера от пыли и прочих инородных частиц в гайке 8 установлена манжета 5.

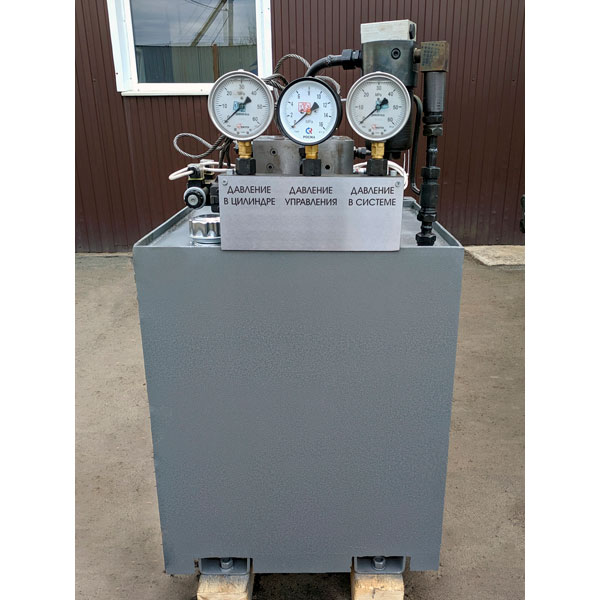

Гидрооборудование пресса ДЕ7728

Гидрооборудование пресса ДЕ 7728 скомпоновано в отдельный гидроагрегат. Подвод рабочей жидкости к цилиндрам пресса осуществляется трубами и РВД.

Гидросхема, описание работы, указание по эксплуатации гидроагрегата, перечень возможных нарушений в его работе – см. руководство по эксплуатации гидроагрегата ГПД7.

рабочая жидкость:

• Масло индустриальное Н-20А
• И-40А ГОСТ 20799-75
• ВНИИНП-403 ГОСТ 16728-78
• ИГП-30
• ИГП-38 ТУ 381010 Г3-78

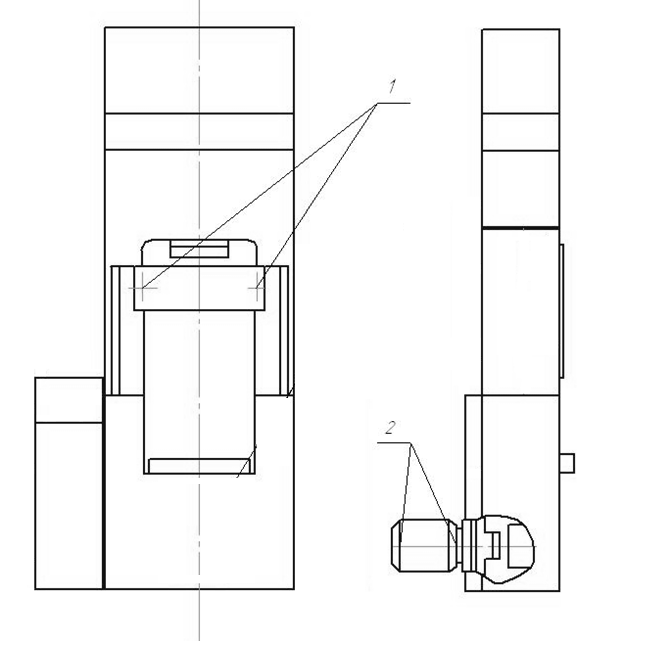

Система смазки гидравлического пресса ДЕ7728

Перед пуском пресса ДЕ7728 необходимо произвести смазку рабочих поверхностей в точках, указанных на схеме смазки пресса (рис.6)

Точка «1» - рабочие поверхности направляющих ползуна и станины – смазывать не реже одного раза в неделю.

Для смазки применять пресс-солидол марки «С» по ГОСТ 4366.

Новый пресс рекомендуется обильно смазывать в течении первых 10-15 дней работы.

Рабочие поверхности главного цилиндра, цилиндров возврата и выталкивателя постоянно смазываются маслом, являющимся рабочей жидкостью, и не требует дополнительной смазки.

Точка «2» - подшипники электродвигателя - смазывать при ремонте.

Электрооборудование пресса ДЕ7728

• Насос гидросистемы пресса ДЕ7728 приводится во вращение асинхронным трехфазным коротко замкнутым электродвигателем.
• Для управления гидроаппаратами служат 3 электромагнита постоянного тока 24В.
• Ограничение движения ползуна вперед-назад выполняется бесконтактными индуктивными датчиками:
  • -SQ1 исходное положение
  • -SQ2 ограничение рабочего хода

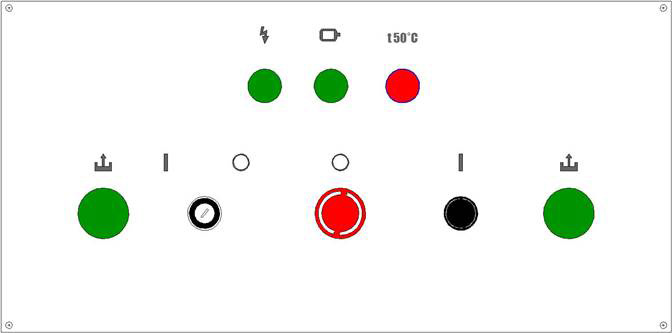

• Управление работой пресса осуществляется с панели пульта эл.шкафа.
• Соединение электрошкафа с электрооборудованием пресса осуществляется штепсельными разъемами.

Питание электрооборудования пресса осуществляется через общий вводной автоматический выключатель Q1 от цеховой сети трехфазного переменного тока 380В, 50Гц.

• На прессе применяются следующие величины напряжений:
• силовые цепи ~ 3-х фазное 380В, 50Гц;
• цепи сигнализации 24В постоянного тока;
• освещение в шкафу ~ 24В, 50Гц;
• цепи управления ~ 110В, 50Гц, 24В постоянного тока.

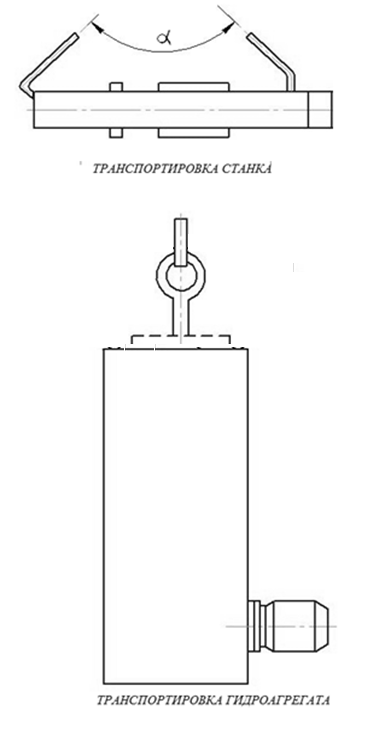

Транспортирование пресса ДЕ7728

Зачаливание и транспортирование гидралического пресса ДЕ 7728, гидроагрегата следует производить согласно схемам приведенным на рис – угол зачаливания (α) не более 90 градусов.

Во избежание несчастных случаев не рекомендуется зачаливать пресс иными способами.

При транспортировании пресса необходимо предохранять выступающие части от повреждения.

Перед транспортированием гидроагрегата необходимо ознакомиться с соответствующим разделом руководства по эксплуатации гидроагрегата ГПД.

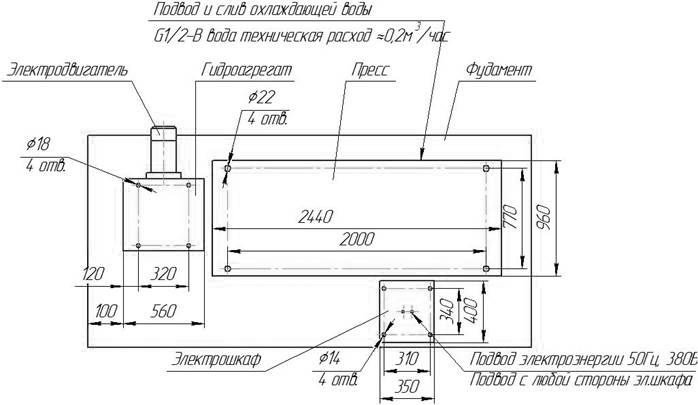

Монтаж пресса ДЕ7728

Пресс и гидроагрегат устанавливаются на фундаменте и соединяются трубопроводами. Глубина заложения фундамента принимается в зависимости от грунта, но не менее 1900мм.

Установленный и закрепленный на фундаменте пресс ДЕ7728 следует расконсервировать, удалить с обработанных поверхностей антикоррозийные покрытия. Очистка производится сначала деревянной палочкой, а затем чистыми салфетками, смоченными уайт-спиритом. Промытые поверхности протереть чистой ветошью и смазать тонким слоем масла Т22 ГОСТ 32 или ВНИИ НП–403 ГОСТ16728.

Подготовка пресса ДЕ7728 к первоначальному пуску

• Перед пуском гидравлический пресс ДЕ7728 должен выдерживаться в помещении не менее 3-х суток, необходимых для удаления влаги из изоляции обмоток электродвигателя, из электроаппаратуры и проводов. Рабочие поверхности пресса смазываются в соответствии с разделом «Смазка пресса».
• Подсоединить маслоохладитель к водопроводной сети и канализации.
• После подключения к силовой электросети, перед пуском, надежно заземлить гидравлический пресс, присоединив его к общей системе заземления.
• Перед пуском пресса необходимо выполнить все требования, относящиеся к первоначальному пуску и изложенные в соответствующих руководствах по эксплуатацииэлектрооборудования и гидроагрегата.
• Произвести заливку рабочей жидкости в бак гидроагрегата в количестве 200л

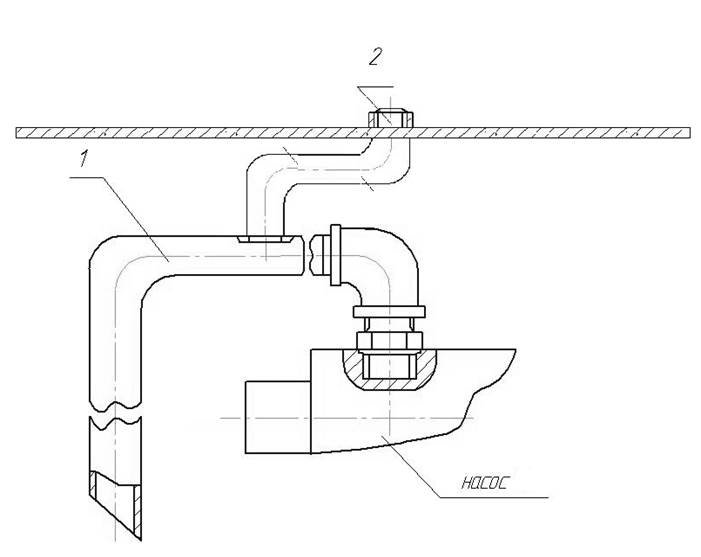

Дополнительные рекомендации по заливке маслом бака гидросистемы пресса ДЕ7728.

Перед заливкой масла в бак гидроагрегата необходимо проследить за тем, чтобы оно попало в насос. Для этого:

1. вывернуть K1/8 пробку (2) для выпуска воздуха из всасывающего магистрального насоса (9);
2. через маслозаливной фильтр залить масло до верхнего глазка маслоуказателя;
3. снять кожух с крыльчатки электродвигателя и провернуть за крыльчатку валы электродвигателя и насоса 5-10 раз;
4. плотно завернуть пробку (2) на место (воздух не должен попадать во всасывающую магистраль насоса при возможных понижениях уровня масла);
5. установить на место кожух электродвигателя;
6. при необходимости долить масло до верхнего глазка маслоуказателя.

Настройка и наладка гидравлического пресса ДЕ7728

Приступая к наладке, ознакомьтесь подробно с конструкцией пресса ДЕ7728 по данному руководству, по руководству к электрооборудованию и гидроагрегату.

Настройку гидросистемы производить по руководству к гидроагрегату.

Настройку электроаппаратов и режимов работы производить по руководству к электрооборудованию.

Величины ходов ползуна установить в зависимости от высоты выпресовываемой детали, высоты прессуемого изделия с помощью соответствующих конечных выключателей:

1. установить конечный выключатель верхнего положения ползуна SQ 1 на высоту, обеспечивающую необходимую высоту детали;
2. установить конечный выключатель ограничения рабочего хода SQ 2 на необходимую длину прессования.

Первоначальное включение пресса ДЕ7728 после монтажа должно осуществляться опытным и достаточно квалифицированным персоналом, имеющим допуск к производству пуско-наладочных работ и предварительно ознакомленным с принципиальной электросхемой пресса и данным руководством. До включения вводного выключателя не обходимо проверить внешним осмотром качество монтажа электрооборудования и электроразводки в электрошкафу, прессе, гидроагрегате и убедиться в отсутствии внешних дефектов. При осмотре не обходимо особое внимание обратить на правильность выполнения защитного заземления, пресса, гидроагрегата, электрошкафа. Кроме внешнего осмотра защитных цепей, необходимо измерить величину сопротивления между любой металлической частью пресса и болтом заземления. Оно не должно превышать 0,1 Ом, в противном случае работа на прессе

ЗАПРЕЩАЕТСЯ! После проверки электрооборудования и устранения недостатков включить в электрошкафу автоматические выключатели и закрыть шкаф на ключ.

Описание работы гидравлического пресса ДЕ7728

Кнопкой SB2 (пуск двигателя) произвести запуск эл. двигателя М1.

Кнопками SB3-SB4 на пульте управления происходит управление движением ползуна вперед (рабочий ход). Движение происходит до конечного выключателя SQ4 (ограничение рабочего хода). После отпускания кнопок SB3-SB4 происходит движение ползуна в исходное положение. Движение происходит до конечного выключателя SQ1 (исходное положение).

Примечание: во время рабочего хода, возможно остановить движение ползуна путем отпускания одной из кнопок SB3 или SB4.

Если во время работы температура масла превысит значение 50˚С, то рабочий ход ползуна будет невозможен. На панели управления загорится сигнальная лампа V3 – масло перегрето.

ЗАПРЕЩАЕТСЯ!

• Работать на прессе ДЕ7728 в случае нарушения цепи защиты;
• Работать при открытой двери электрошкафа;
• Допускать к работе и обслуживанию пресса ДЕ7728 необученный персонал;
• Оператору переключать какие-либо переключатели во время перемещения механизмов пресса ДЕ7728;
• Исключать любую из предусмотренных электросхемой блокировок.

Базовая комплектация

1. Пресс гидравлический ДЕ7728 в сборе
2. Комплект РТИ
3. Руководство по эксплуатации (паспорт) пресса гидравлического
4. Комплект документации на покупную электроаппаратуру
