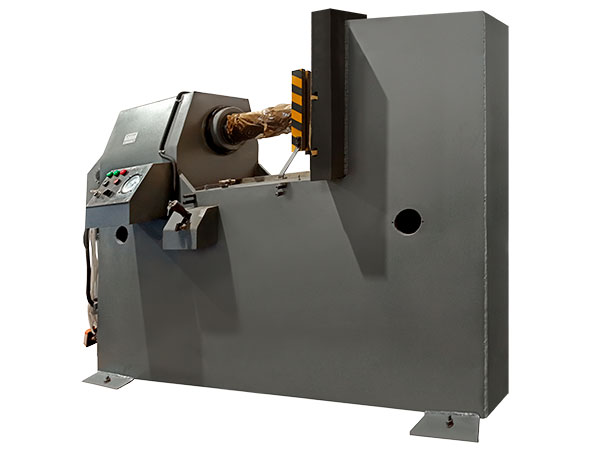

ПБ7326

Гидравлический пресс усилием 40т

Артикул:
Цена: договорная
Запросить КП
ПромСтройМаш является непосредственным производителем ПБ7326 Мы производим и продаём Гидравлический пресс усилием 40т во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. ПБ7326 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ПБ7326 вы можете непосредственно у нас или у наших дилеров.
ПБ7326

Гидравлический пресс ПБ7326 усилием 40 тонн предназначен для запрессовки и распрессовки крупногабаритных деталей. Конструкция пресса предусматривает запрессовку/распрессовку крупногабаритных изделий:

  • подшипников
  • полумуфт
  • шкивов
  • втулок
  • ступиц
  • зубчатых колес и подобных деталей.

Климатическое исполнение УХЛ и О категория размещения 4.2 по ГОСТ 15150

Технические характеристики ПБ7326

Номинальное усилие пресса, кН400
Ход ползуна, мм500
Наибольшее расстояние между столом и ползуном, мм710
Размеры стола: Спереди-назад мм630
Размеры стола: Сверху-вниз мм560
Скорость холостого хода ползуна, не менее, мм / с112
Скорость рабочего хода ползуна, не менее, мм / с11
Скорость возвратного хода ползуна, не менее, мм / с145
Габариты пресса:
длина, мм2490
ширина, мм1700
высота, мм1000
Масса пресса, кг 2635
Характеристика электрооборудования
Род тока питающей сетиПеременный трехфазный
Частота тока, Гц50
Напряжение, В380
Количество электродвигателей, шт 1
Мощность, кВт7,5

Стандартная комплектация ПБ7326

  • Пресс ПБ7326 в сборе
  • Комплект технической документации (паспорт и руководство по эксплуатации)
  • Комплект ЗиП

Гарантийный период работы пресса гидравлического ПБ7326 - 12 (двенадцать) месяцев от даты ввода в эксплуатацию, в соответствии с гарантийными обязательствами Завода-изготовителя.

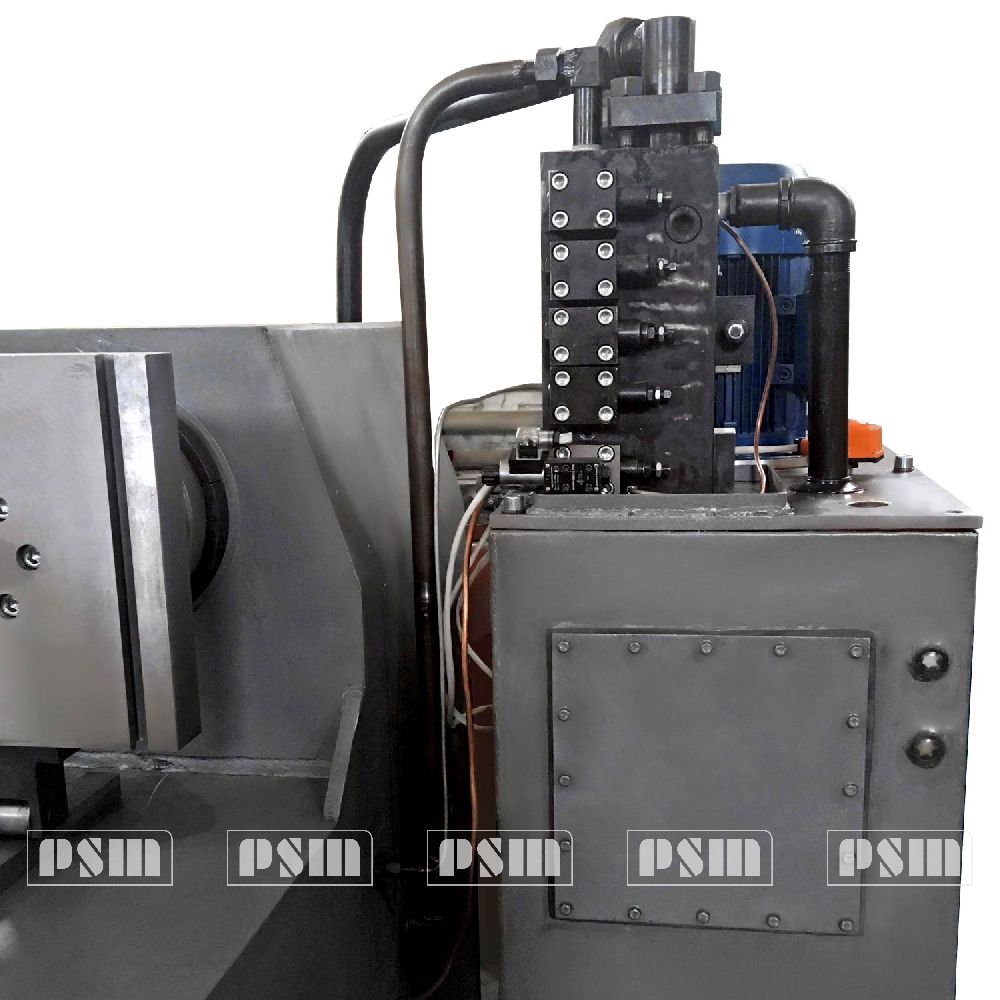

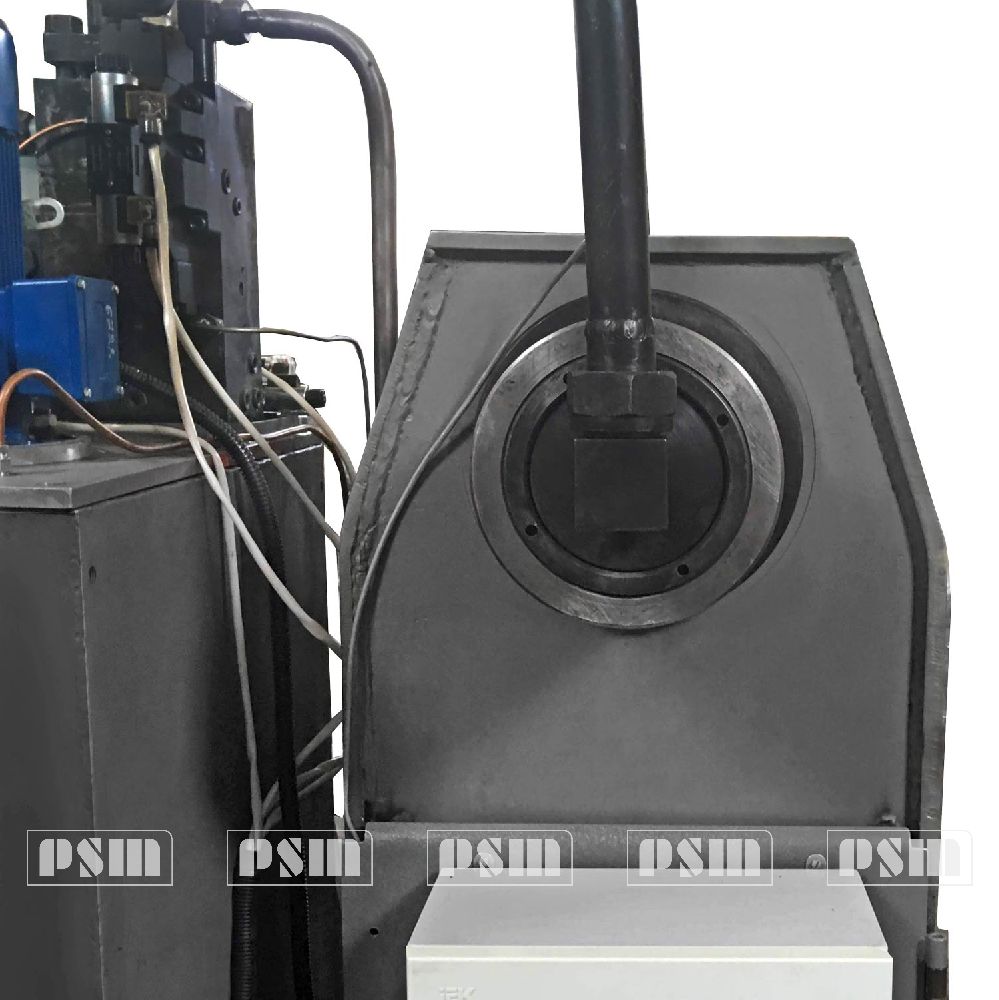

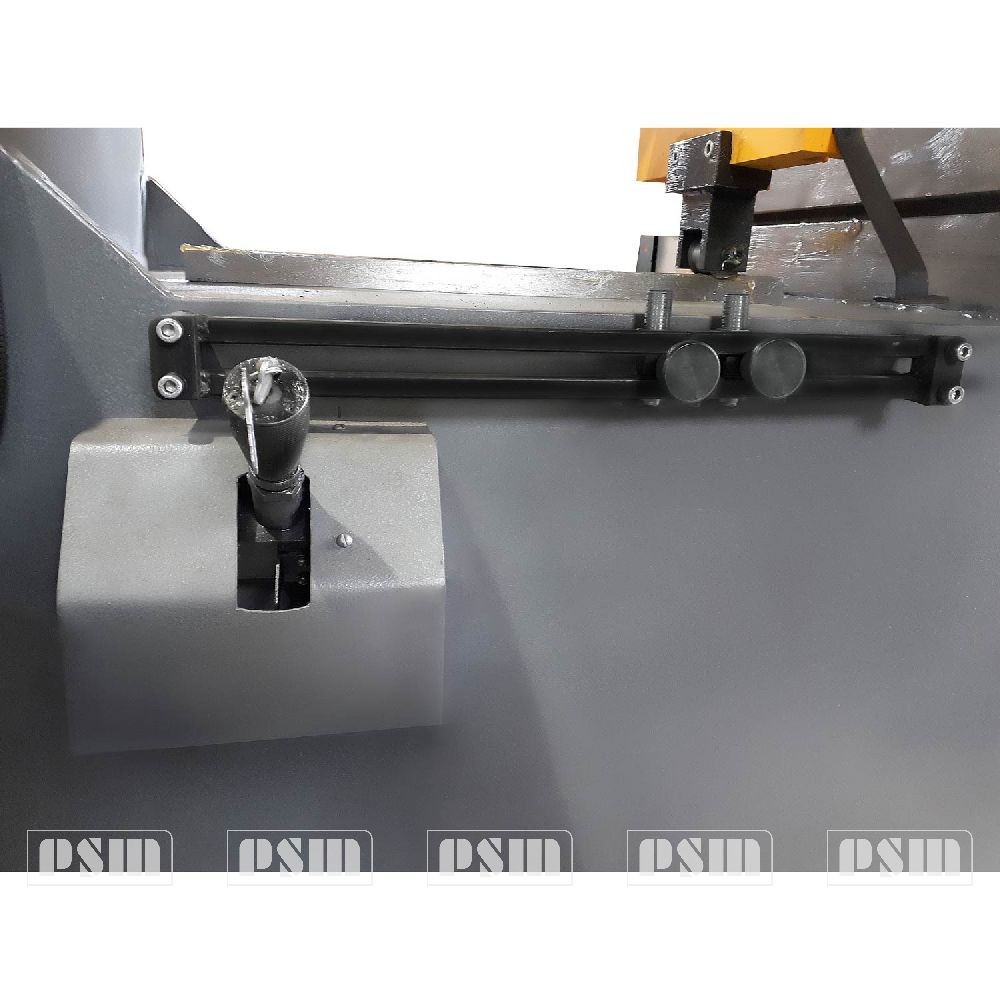

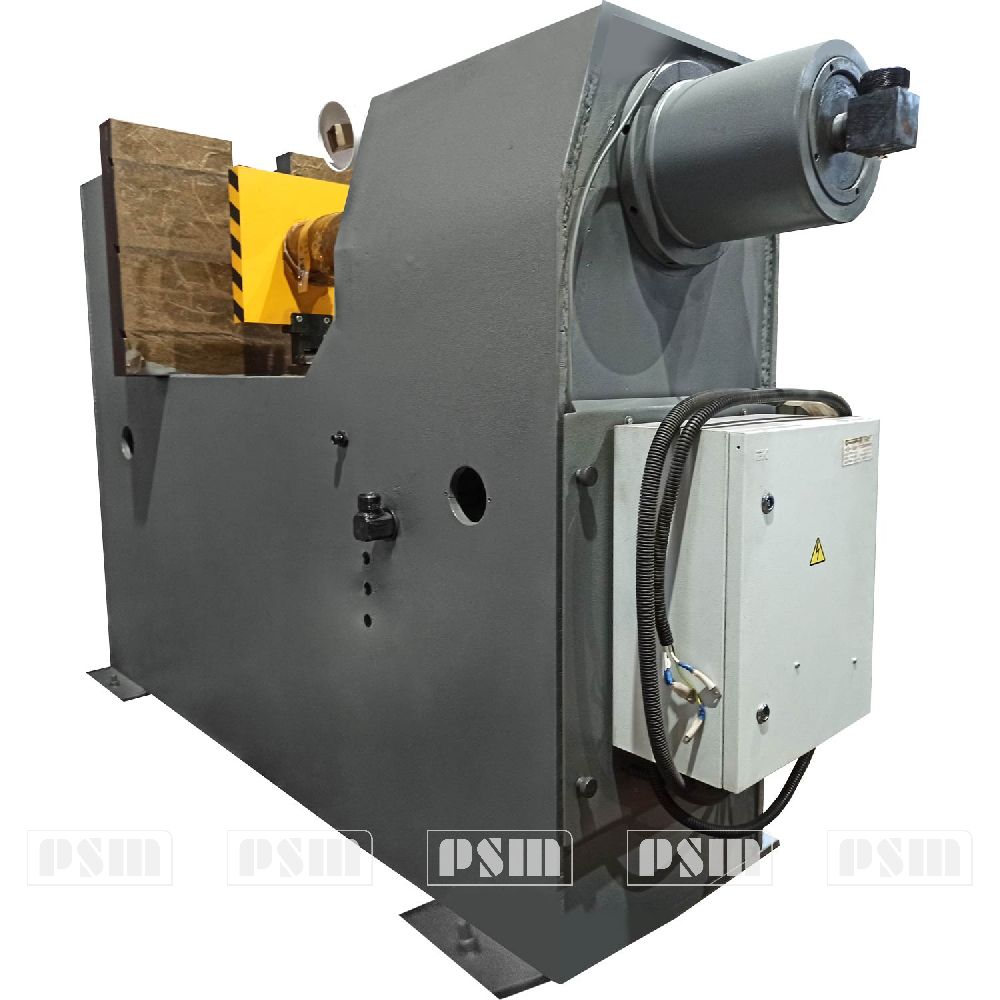

Фотопрезентация ПБ7326

ПБ7326

ПБ7326

ПБ7326

ПБ7326

ПБ7326

ПБ7326

Устройство, схема работы ПБ7326

Описание конструкции пресса ПБ7326

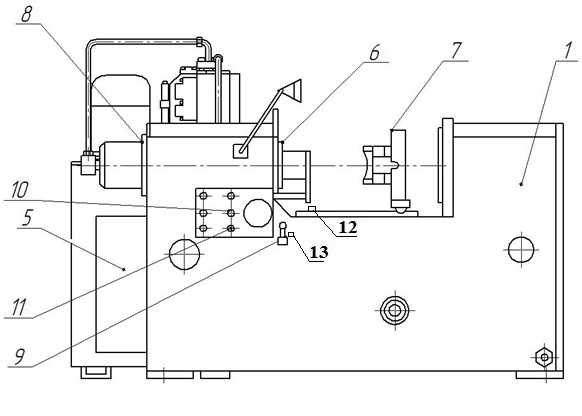

Общий вид пресса ПБ7328

Общий вид гидравлического пресса ПБ7328

станина

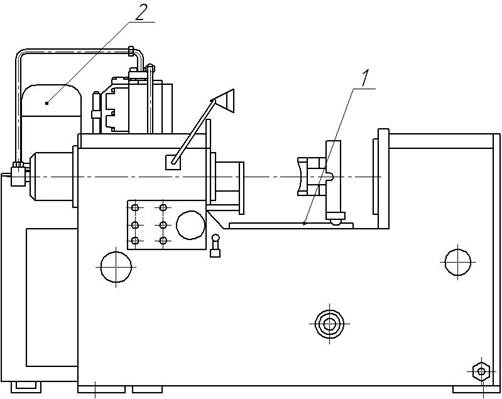

Все узлы гидравличекого пресса  ПБ7326 установлены на станине 1. Станина сварной конструкции имеет левую и правую консоли и горизонтальную стойку.

Позади пресса устанавливается гидроагрегат 2. В левой консоли закреплен цилиндр при помощи разрезного кольца 6 и гайки 8, которыми центрируется для получения норм точности цилиндр. В позиции 12,13 обозначены концевые выключатели.

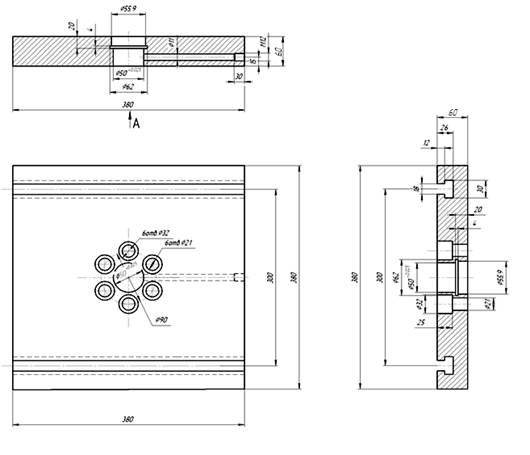

Главный цилиндр соединен с гидроагрегатом с помощью трубопровода 3. К правому торцу штока цилиндра крепится ползун 7, с направляющей планкой на станине, предотвращающей поворот ползуна со штоком вокруг горизонтальной оси и служащей дополнительно в качестве поддержки ползуна и штока от провисаний под собственным весом. Спереди на ползуне закреплен кронштейн с флажком для взаимодействия с конечными выключателями, установленными на лицевой стороне стойки пресса. На ползуне выполнены Т- образные пазы для крепления инструмента (см. рис 3)

С левой стороны на стойке пресса закреплен электрошкаф 5. Кнопочная панель управления с манометром 10 расположена на лицевой стойке пресса.

Правая консоль пресса служит столом для установки инструмента или правильного стола, на который может быть установлено приспособление для правки.

На передней части стойки закреплены с возможностью регулировки пульты двухкнопочного управления 11, а справа рукоятка  рычажного управления  9.

В нижней части гидроагрегата для охлаждения рабочей жидкости установлен змеевик – маслоохладитель 4.

 Место крепления инструмента пресса  ПБ7326



Место крепления инструмента на прессе ПБ7328

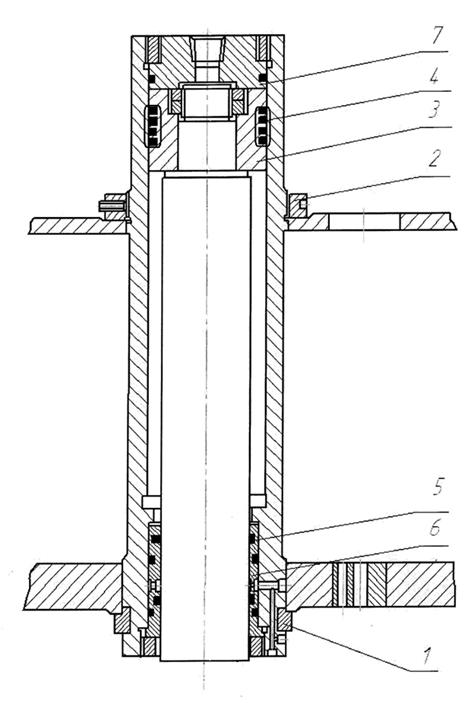

Цилиндр поршневого типа гидравличего пресса ПБ7326



Цилиндр пресса ПБ7328

На прессе  ПБ7326 установлен цилиндр поршневого типа. При помощи разрезного кольца 1 и гайки 2 цилиндр закреплен в левой консоли станины. Уплотнение поршня 3 с цилиндром осуществляется поршневыми манжетами 4, штока с цилиндром - манжетами 5, установленными в направляющей втулке 6, крышки с цилиндром - резиновым кольцом 7. затяжку гайки 2 необходимо производить при полном усилии пресса (шток давит на подставку), отвинчивать гайку при том же условии



Порядок работы на прессе гидравлическом ПБ7326

Перед пробным пуском пресса ПБ7326 следует продержать не менее трех суток в сухом помещении для удаления влаги из изоляции обмоток электродвигателя и проводов. С обработанных поверхностей пресса удалить антикоррозийное покрытие, тщательно промыть их уайт-спиритом, после чего, обтереть ветошью и смазать тонким слоем масла. Залить масло через заливное отверстия с фильтром до верхнего глазка маслоуказателя   бака в станине, что соответствует примерно 500 литров.

  1. Температура заливаемого масла не ниже 288 К (+15°С);
  2. подключить пресс к общей системе заземления (см.рис.7);
  3. подсоединить маслоохладитель к водопроводной сети (см.рис.7);
  4. убедившись, что все приборы электрооборудования на прессе установлены в положение "Выключено", соединить пресс ПБ7326 с общей системой энергопитания

Кратковременным включением электродвигателя (продолжительность включения до 1…2 сек.) проверить направление вращения. Направление вращения электродвигателя должно быть правым, то есть, если смотреть на электродвигатель сверху, по часовой стрелке.

Внимание!

Пуск насоса без заливки масла в бак не допускается.



Перед пуском в работу пресса ПБ7326 необходимо ознакомиться с назначением органов управления, проверить уровень масла по верхнему глазку Первоначальный пуск пресса выполняется в следующей последовательности:

  1. многократным кратким включением электродвигателя (продолжительность включения 2…3 сек.), вхолостую прокрутить насос гидроагрегата (продолжительность прокручивания – 3 мин);
  2. сделать 10-20 холостых ходов ползуна;
  3. убедиться в четкой остановке ползуна в правом и левом положениях;
  4. остановить двигатель в левом положении ползуна, долить масло в бак до верхнего глазка маслоуказателя;
  5. установить на стол жесткую проставку, проверить давление в рабочем цилиндре, величина давления равняется номинальной величине и должна составлять 200 кГс/см².
  6. После этого разрешается работа под нагрузкой.

Гидросистема гидравличекого пресса ПБ7326



Гидросистема пресса ПБ7326 состоит из рабочего цилиндра поршневого типа, гидроагрегата модели П63В.07, клапана наполнения, бака наполнения, трубопроводов и емкости для рабочей жидкости, вва­ренной в станину. Гидроагрегат устанавливается на фундамент согласно схеме. Описание устройства гидро­агрегата, его работа, а также инструкция по его эксплуатации даны в руководстве по эксплуатации гидроагрегата.



Система смазки пресса ПБ7326

 Точки смазки гидравлического пресса ПБ7328



Рабочие органы цилиндра, насоса ПБ7326 и гидроаппаратуры постоянно смазываются рабочей жидкостью – маслом и не требуют специальной смазки. Опоры электродвигателя, оси рычагов, направляющие смазываются густой смазкой посредством пресс-масленок и кистью.





№ точек по схеме

Объект смазки

Смазочный

материал

Способ

смазки

Периодичность

смазки



1

Направляющая ползуна

ЦИАТИМ-203

ГОСТ 8773-73



 Кистью



1 недели

2

Подшипники эл.двигателя

ЦИАТИМ-203

ГОСТ 8773-73

Пресс- масленка

6 месяцев



 Транспортировка и установка пресса ПБ7326

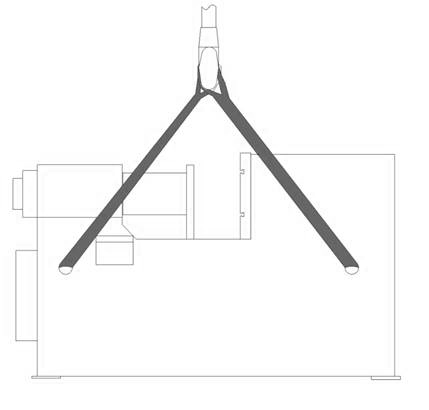

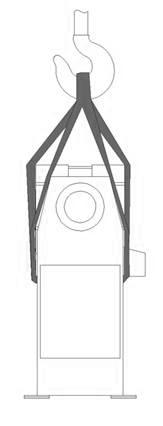

 Транспортировку распакованного пресса ПБ7326 производить согласно приложенной схеме зачаливания .

Схема зачаливания пресса ПБ732 Монтажные размеры пресса ПБ732

Фундамент под пресс следует подготовить заранее с залитыми в нем фундаментными болтами . При установке пресса ПБ7326 на фундамент под основание пресса заложить клинья и подкладки и при помощи их выставить пресс, проверяя по уровню горизонтальности пресса в двух взаимно- перпендикулярных направлениях (горизонтальность 0,2 мм/м). После затяжки до отказа гаек фундаментных болтов вторично проверить по уровню горизонтальность стола, после чего под основание пресса подлить цементный раствор. После закрепления пресса на фундаменте, если имеется правильный стол, то он устанавливается на прессе.

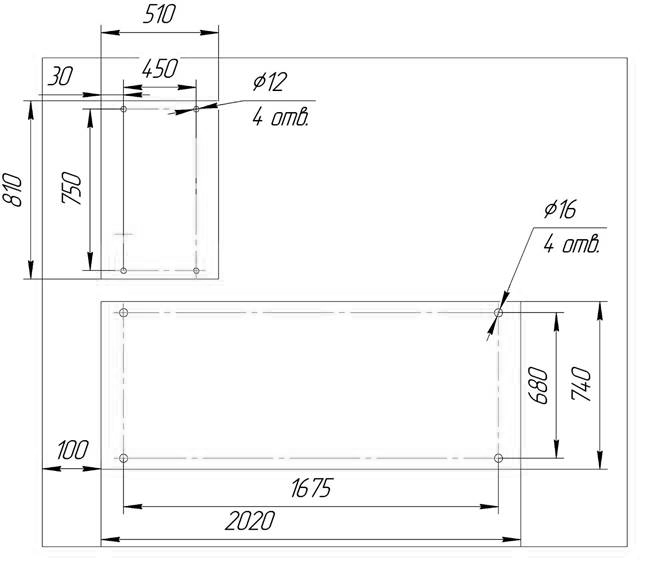

Монтажные размеры пресса ПБ732



Электрообрудование пресса ПБ7326

Питание электрооборудования пресса ПБ7326 осуществляется через общий вводной автоматический выключатель Q1 от цеховой сети трехфазного переменного тока 380В,  50Гц.

На прессе применяются следующие величины напряжений:

  • силовые цепи ~ 3-х фазное 380В, 50Гц;
  • цепи сигнализации 24В постоянного тока;
  • освещение в шкафу ~ 24В, 50Гц;
  • цепи управления ~ 110В, 50Гц, 24В постоянного тока.

Насос гидросистемы пресса приводится во вращение асинхронным трехфазным коротко замкнутым электродвигателем.

Для управления гидроаппаратами служат 3 электромагнита постоянного тока 24В.

Ограничение движения ползуна назад выполняется бесконтактным индуктивным датчиком:

-SQ1 исходное положение (см. рис.1 позиция 12)

-SQ2 ход вперед (см. рис.1 позиция 13)

Управление работой пресса осуществляется с панели пульта эл.шкафа.

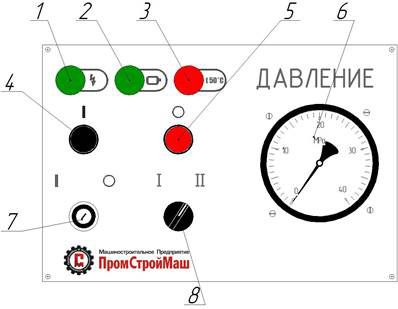

Панель пульта управления пресса ПБ7328Схема электрическая принципиальная пресса ПБ7328
