Гидравлический пресс усилием 100т

Артикул:
Цена: договорная
Запросить КП
ПромСтройМаш является непосредственным производителем ПБ7330 Мы производим и продаём Гидравлический пресс усилием 100т во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. ПБ7330 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ПБ7330 вы можете непосредственно у нас или у наших дилеров.
ПБ7330

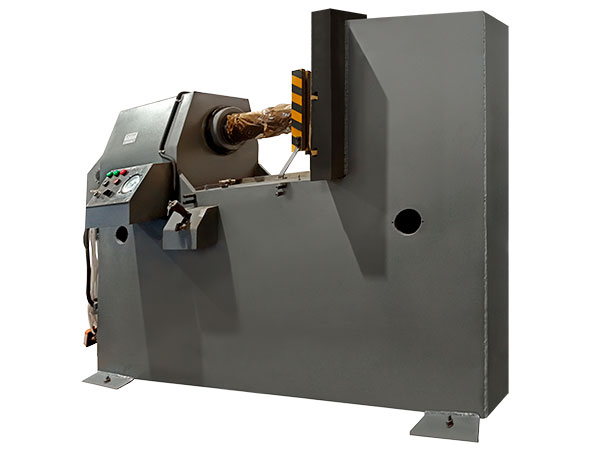

Гидравлический пресс ПБ7330 усилием 100 тонн предназначен для запрессовки и распрессовки крупногабаритных деталей. Конструкция пресса предусматривает запрессовку/распрессовку крупногабаритных изделий:

  • подшипников
  • полумуфт
  • шкивов
  • втулок
  • ступиц
  • зубчатых колес и подобных деталей.

Климатическое исполнение УХЛ и О категория размещения 4.2 по ГОСТ 15150

Технические характеристики ПБ7330

Номинальное усилие пресса, кН1000
Ход ползуна, мм500
Наибольшее расстояние между столом и ползуном, мм750
Размеры стола: Спереди-назад мм800
Размеры стола: Сверху-вниз мм630
Скорость холостого хода ползуна, не менее, мм / с100
Скорость рабочего хода ползуна, не менее, мм / с12
Скорость возвратного хода ползуна, не менее, мм / с180
Габариты пресса:
длина, мм2720
ширина, мм2150
высота, мм1250
Масса пресса, кг 5600
Характеристика электрооборудования
Род тока питающей сетиПеременный трехфазный
Частота тока, Гц50
Напряжение, В380
Количество электродвигателей, шт 1
Мощность, кВт15

Стандартная комплектация ПБ7330

  1. Пресс в сборе.
  2. Электрошкаф.
  3. Гидроагрегат (установлен в статине пресса).
  4. Металлическое ограждение рабочей зоны.
  5. Механизм конечных выключателей рабочих органов пресса.
  6. Комплект технической документации (паспорт и руководство по эксплуатации).
  7. Декларация соответствия ТР ТС.
  8. Паспорта (формуляры) на комплектующее оборудование и КИП на русском языке.
  9. Комплект ЗиП.
  10. Каталог запасных частей на русском языке.

Дополнительные опции ПБ7330

  1. Отображение и возможность регулировки усилия прессования с панели оператора.
  2. Фотозащита рабочей зоны.

Гарантийный период работы пресса гидравлического ПБ7330 - 12 (двенадцать) месяцев от даты ввода в эксплуатацию, в соответствии с гарантийными обязательствами Завода-изготовителя.

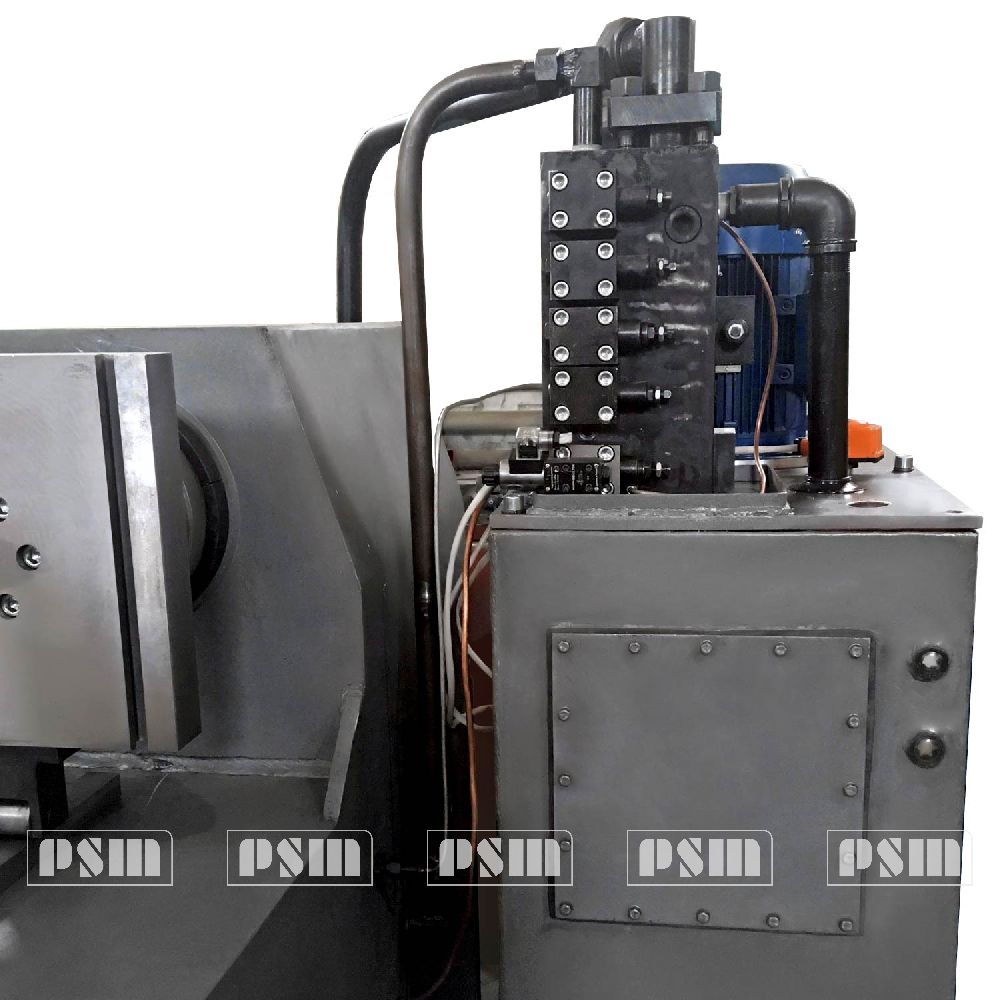

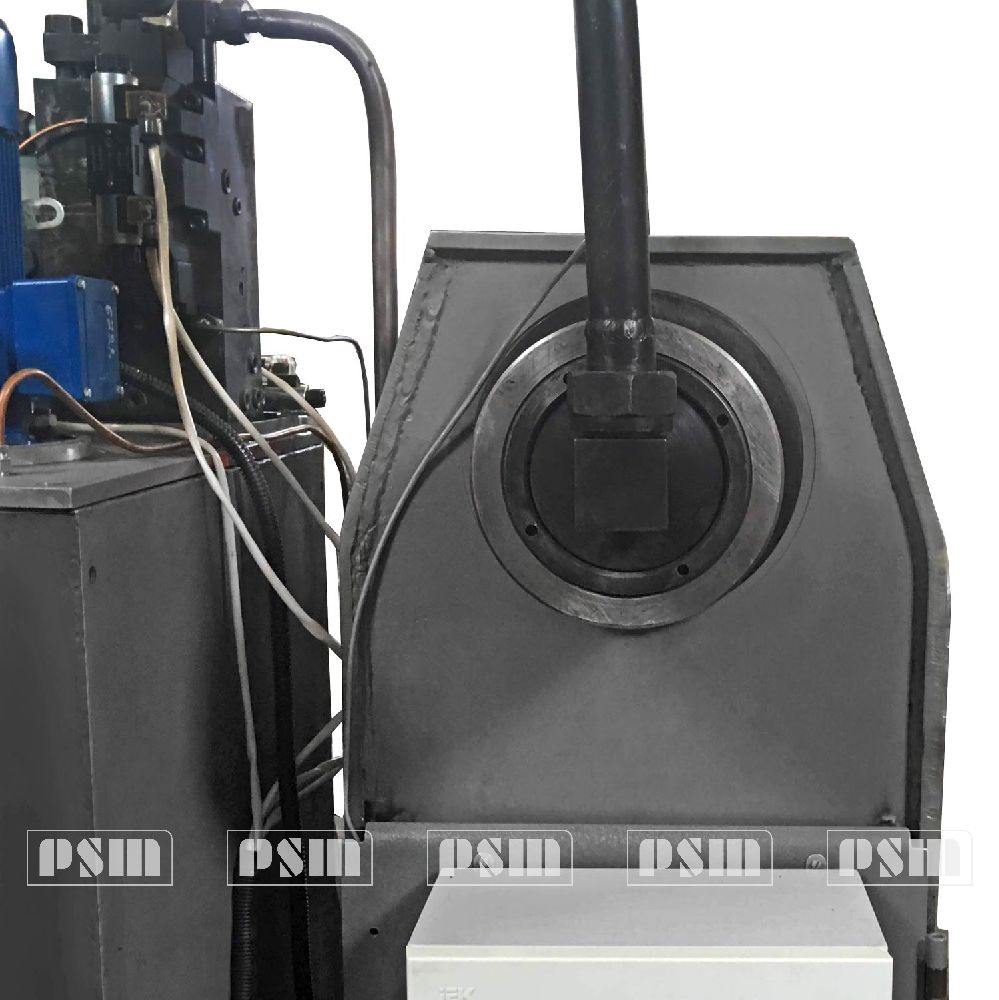

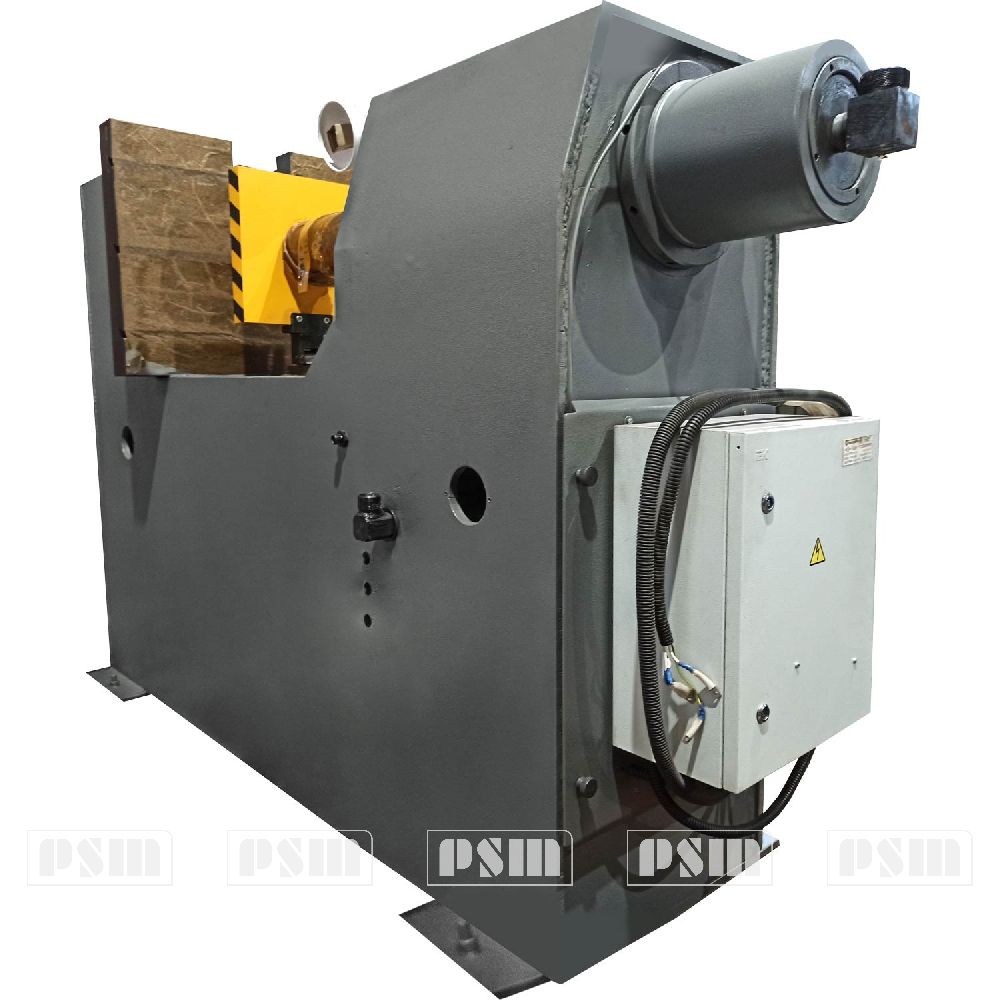

Фотопрезентация ПБ7330

Устройство, схема работы ПБ7330

Описание конструкции пресса ПБ7330

Общий вид пресса ПБ7328

Общий вид гидравлического пресса ПБ7328

станина







Все узлы гидравличекого пресса  ПБ7330 установлены на станине 1. Станина сварной конструкции имеет левую и правую консоли и горизонтальную стойку.

Позади пресса устанавливается гидроагрегат 2. В левой консоли закреплен цилиндр при помощи разрезного кольца 6 и гайки 8, которыми центрируется для получения норм точности цилиндр. В позиции 12,13 обозначены концевые выключатели.

Главный цилиндр соединен с гидроагрегатом с помощью трубопровода 3. К правому торцу штока цилиндра крепится ползун 7, с направляющей планкой на станине, предотвращающей поворот ползуна со штоком вокруг горизонтальной оси и служащей дополнительно в качестве поддержки ползуна и штока от провисаний под собственным весом. Спереди на ползуне закреплен кронштейн с флажком для взаимодействия с конечными выключателями, установленными на лицевой стороне стойки пресса. На ползуне выполнены Т- образные пазы для крепления инструмента (см. рис 3)

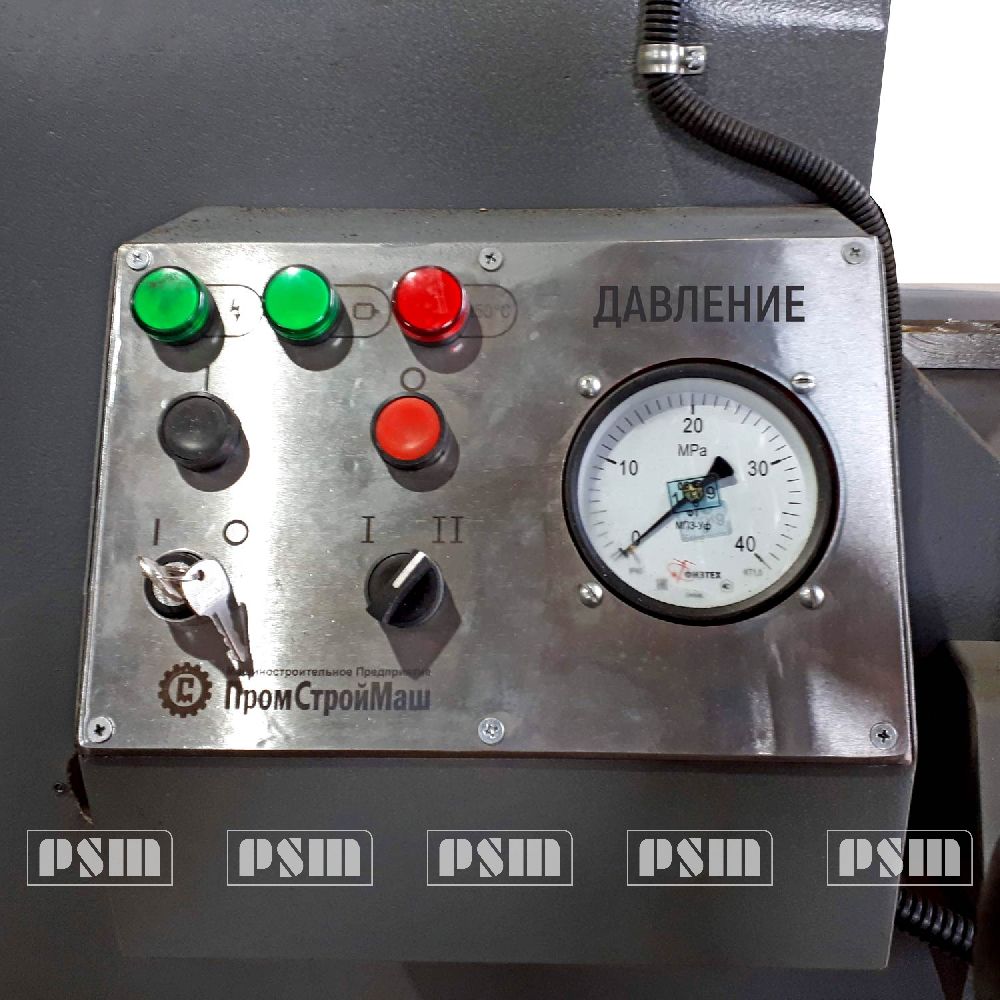

С левой стороны на стойке пресса закреплен электрошкаф 5. Кнопочная панель управления с манометром 10 расположена на лицевой стойке пресса.

Правая консоль пресса служит столом для установки инструмента или правильного стола, на который может быть установлено приспособление для правки.

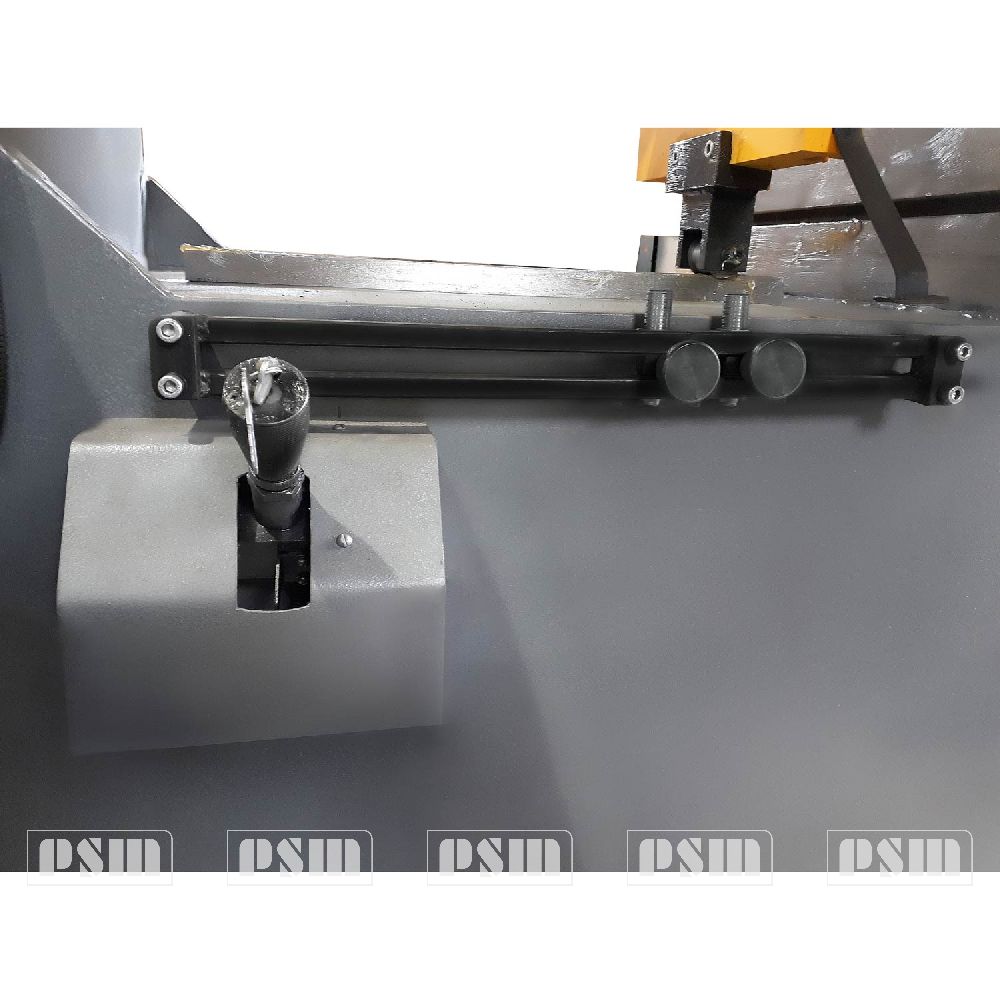

На передней части стойки закреплены с возможностью регулировки пульты двухкнопочного управления 11, а справа рукоятка  рычажного управления  9.

В нижней части гидроагрегата для охлаждения рабочей жидкости установлен змеевик – маслоохладитель 4.

 Место крепления инструмента пресса  ПБ7330



Место крепления инструмента на прессе ПБ7328



Цилиндр поршневого типа гидравличего пресса ПБ7330



Цилиндр пресса ПБ7328

На прессе  ПБ7330 установлен цилиндр поршневого типа. При помощи разрезного кольца 1 и гайки 2 цилиндр закреплен в левой консоли станины. Уплотнение поршня 3 с цилиндром осуществляется поршневыми манжетами 4, штока с цилиндром - манжетами 5, установленными в направляющей втулке 6, крышки с цилиндром - резиновым кольцом 7. затяжку гайки 2 необходимо производить при полном усилии пресса (шток давит на подставку), отвинчивать гайку при том же условии



Порядок работы на прессе гидравлическом ПБ7330

Перед пробным пуском пресса ПБ7330 следует продержать не менее трех суток в сухом помещении для удаления влаги из изоляции обмоток электродвигателя и проводов. С обработанных поверхностей пресса удалить антикоррозийное покрытие, тщательно промыть их уайт-спиритом, после чего, обтереть ветошью и смазать тонким слоем масла. Залить масло через заливное отверстия с фильтром до верхнего глазка маслоуказателя   бака в станине, что соответствует примерно 500 литров.

  1. Температура заливаемого масла не ниже 288 К (+15°С);
  2. подключить пресс к общей системе заземления (см.рис.7);
  3. подсоединить маслоохладитель к водопроводной сети (см.рис.7);
  4. убедившись, что все приборы электрооборудования на прессе установлены в положение "Выключено", соединить пресс ПБ7330 с общей системой энергопитания

Кратковременным включением электродвигателя (продолжительность включения до 1…2 сек.) проверить направление вращения. Направление вращения электродвигателя должно быть правым, то есть, если смотреть на электродвигатель сверху, по часовой стрелке.

Внимание!

Пуск насоса без заливки масла в бак не допускается.



Перед пуском в работу пресса ПБ7330 необходимо ознакомиться с назначением органов управления, проверить уровень масла по верхнему глазку Первоначальный пуск пресса выполняется в следующей последовательности:

  1. многократным кратким включением электродвигателя (продолжительность включения 2…3 сек.), вхолостую прокрутить насос гидроагрегата (продолжительность прокручивания – 3 мин);
  2. сделать 10-20 холостых ходов ползуна;
  3. убедиться в четкой остановке ползуна в правом и левом положениях;
  4. остановить двигатель в левом положении ползуна, долить масло в бак до верхнего глазка маслоуказателя;
  5. установить на стол жесткую проставку, проверить давление в рабочем цилиндре, величина давления равняется номинальной величине и должна составлять 200 кГс/см².
  6. После этого разрешается работа под нагрузкой.

Гидросистема гидравличекого пресса ПБ7330



Гидросистема пресса ПБ7330 состоит из рабочего цилиндра поршневого типа, гидроагрегата модели П63В.07, клапана наполнения, бака наполнения, трубопроводов и емкости для рабочей жидкости, вва­ренной в станину. Гидроагрегат устанавливается на фундамент согласно схеме. Описание устройства гидро­агрегата, его работа, а также инструкция по его эксплуатации даны в руководстве по эксплуатации гидроагрегата.



Система смазки пресса ПБ7330

 Точки смазки гидравлического пресса ПБ7328



Рабочие органы цилиндра, насоса ПБ7330 и гидроаппаратуры постоянно смазываются рабочей жидкостью – маслом и не требуют специальной смазки. Опоры электродвигателя, оси рычагов, направляющие смазываются густой смазкой посредством пресс-масленок и кистью.





№ точек по схеме

Объект смазки

Смазочный

материал

Способ

смазки

Периодичность

смазки



1

Направляющая ползуна

ЦИАТИМ-203

ГОСТ 8773-73



 Кистью



1 недели

2

Подшипники эл.двигателя

ЦИАТИМ-203

ГОСТ 8773-73

Пресс- масленка

6 месяцев



 Транспортировка и установка пресса ПБ7330

 Транспортировку распакованного пресса ПБ7330 производить согласно приложенной схеме зачаливания .

Схема зачаливания пресса ПБ732 Монтажные размеры пресса ПБ732

Фундамент под пресс следует подготовить заранее с залитыми в нем фундаментными болтами . При установке пресса ПБ7330 на фундамент под основание пресса заложить клинья и подкладки и при помощи их выставить пресс, проверяя по уровню горизонтальности пресса в двух взаимно- перпендикулярных направлениях (горизонтальность 0,2 мм/м). После затяжки до отказа гаек фундаментных болтов вторично проверить по уровню горизонтальность стола, после чего под основание пресса подлить цементный раствор. После закрепления пресса на фундаменте, если имеется правильный стол, то он устанавливается на прессе.

Монтажные размеры пресса ПБ732



Электрообрудование пресса ПБ7330

Питание электрооборудования пресса ПБ7330 осуществляется через общий вводной автоматический выключатель Q1 от цеховой сети трехфазного переменного тока 380В,  50Гц.

На прессе применяются следующие величины напряжений:

  • силовые цепи ~ 3-х фазное 380В, 50Гц;
  • цепи сигнализации 24В постоянного тока;
  • освещение в шкафу ~ 24В, 50Гц;
  • цепи управления ~ 110В, 50Гц, 24В постоянного тока.

Насос гидросистемы пресса приводится во вращение асинхронным трехфазным коротко замкнутым электродвигателем.

Для управления гидроаппаратами служат 3 электромагнита постоянного тока 24В.

Ограничение движения ползуна назад выполняется бесконтактным индуктивным датчиком:

-SQ1 исходное положение (см. рис.1 позиция 12)

-SQ2 ход вперед (см. рис.1 позиция 13)

Управление работой пресса осуществляется с панели пульта эл.шкафа.









Панель пульта управления пресса ПБ7328Схема электрическая принципиальная пресса ПБ7328
