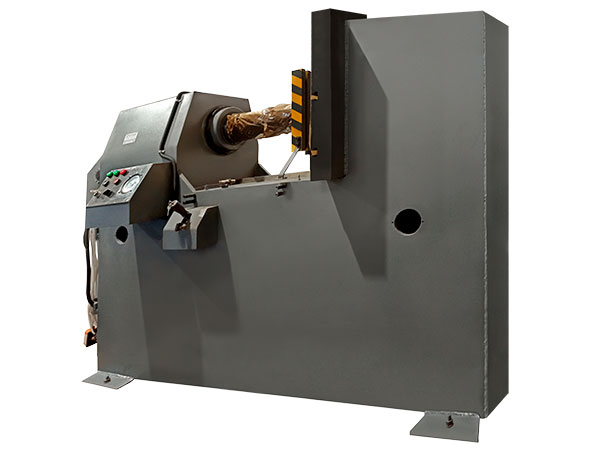

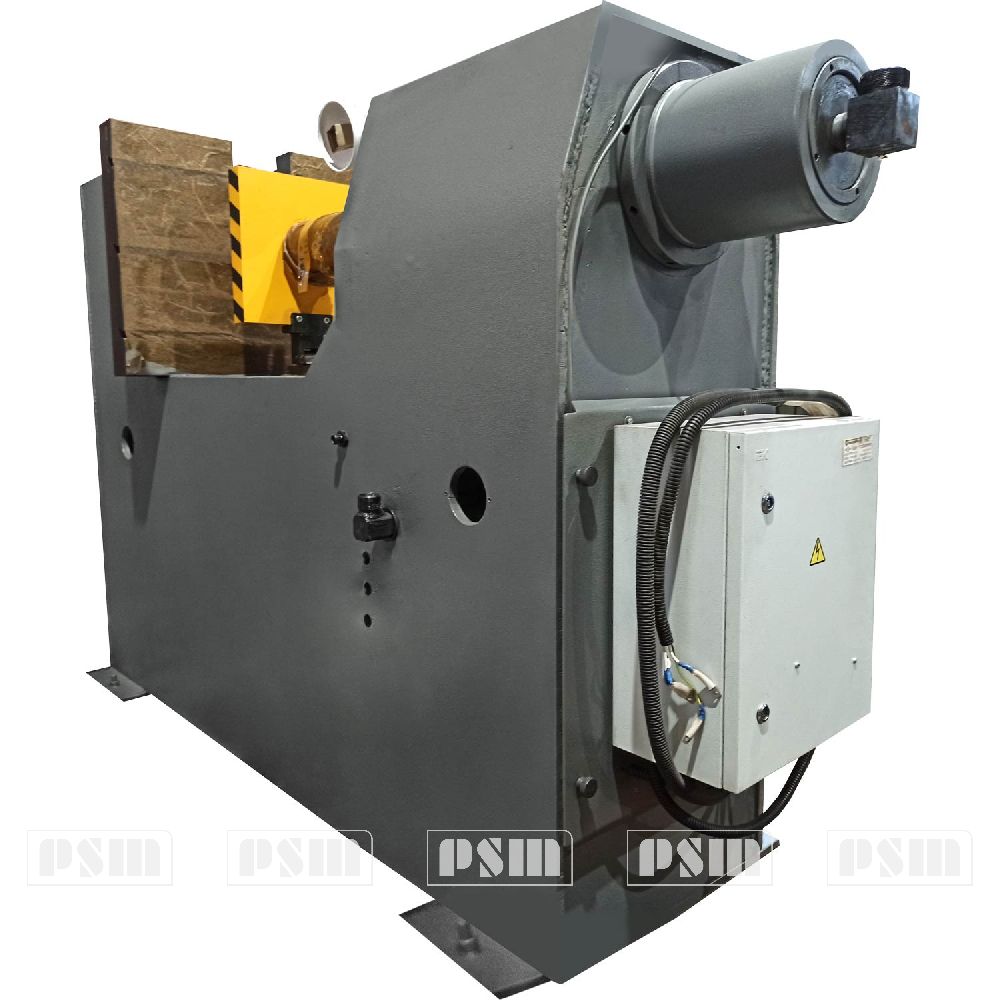

Гидравлический пресс усилием 160т

УСТРОЙСТВО, РАБОТА ПРЕССА ПБ7332 И ЕГО СОСТАВНЫХ ЧАСТЕЙ

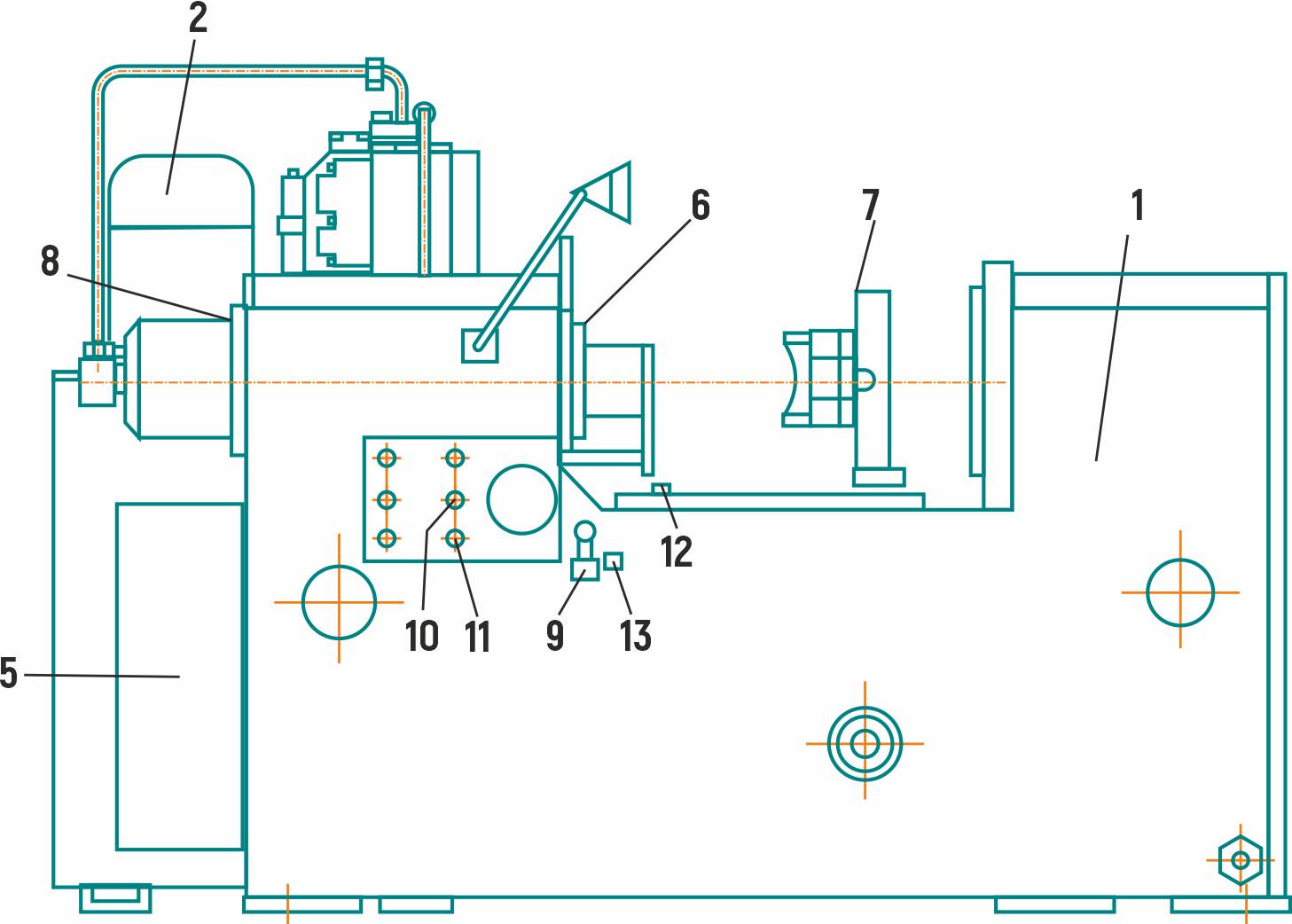

Все узлы гидравличекого пресса ПБ7332 установлены на станине 1. Станина сварной конструкции имеет левую и правую консоли и горизонтальную стойку.

Позади пресса устанавливается гидроагрегат 2. В левой консоли закреплен цилиндр при помощи разрезного кольца 6 и гайки 8, которыми центрируется для получения норм точности цилиндр. В позиции 12,13 обозначены концевые выключатели.

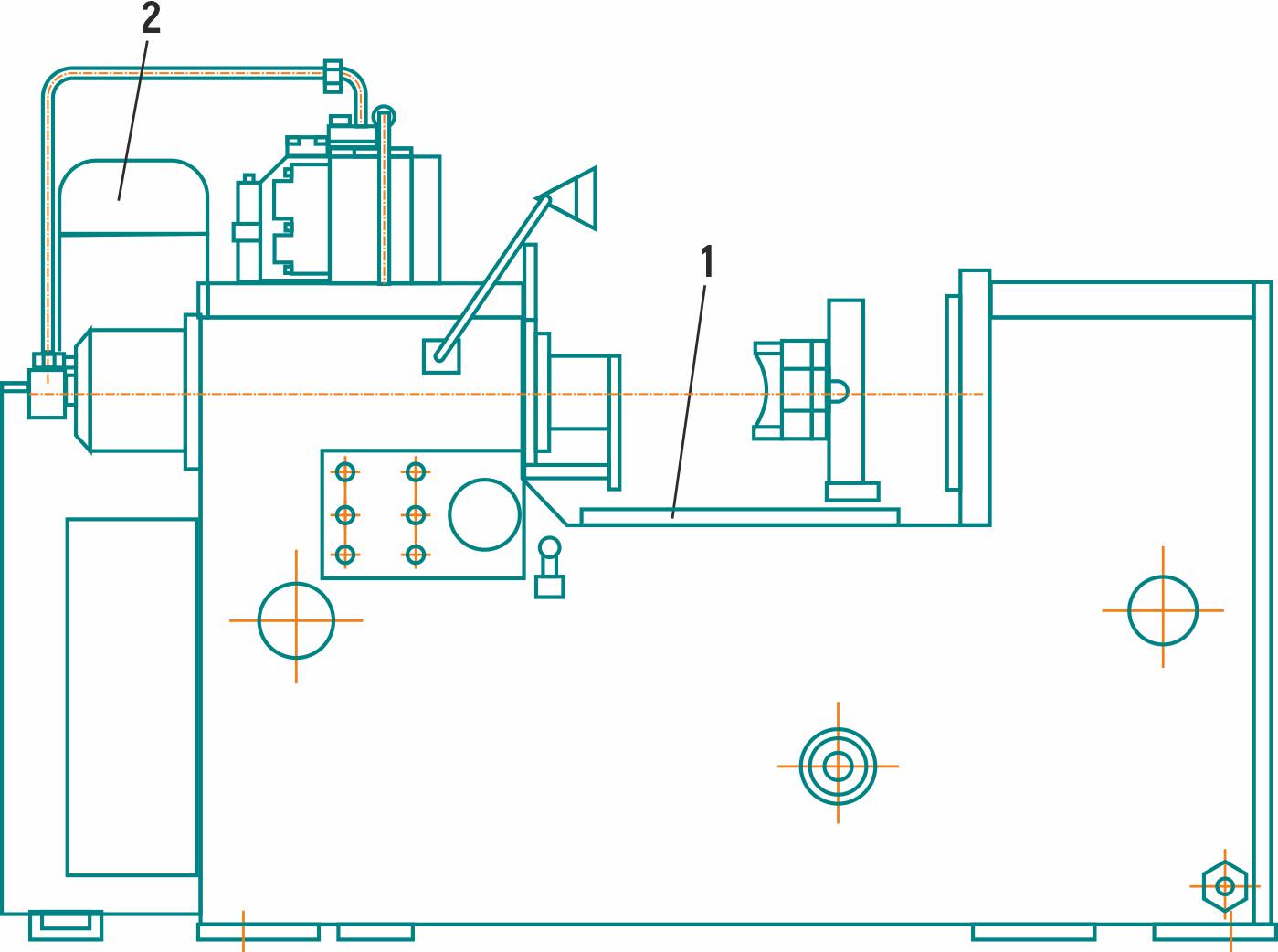

Главный цилиндр соединен с гидроагрегатом с помощью трубопровода 3. К правому торцу штока цилиндра крепится ползун 7, с направляющей планкой на станине, предотвращающей поворот ползуна со штоком вокруг горизонтальной оси и служащей дополнительно в качестве поддержки ползуна и штока от провисаний под собственным весом. Спереди на ползуне закреплен кронштейн с флажком для взаимодействия с конечными выключателями, установленными на лицевой стороне стойки пресса. На ползуне выполнены Т- образные пазы для крепления инструмента (см. рис 3)

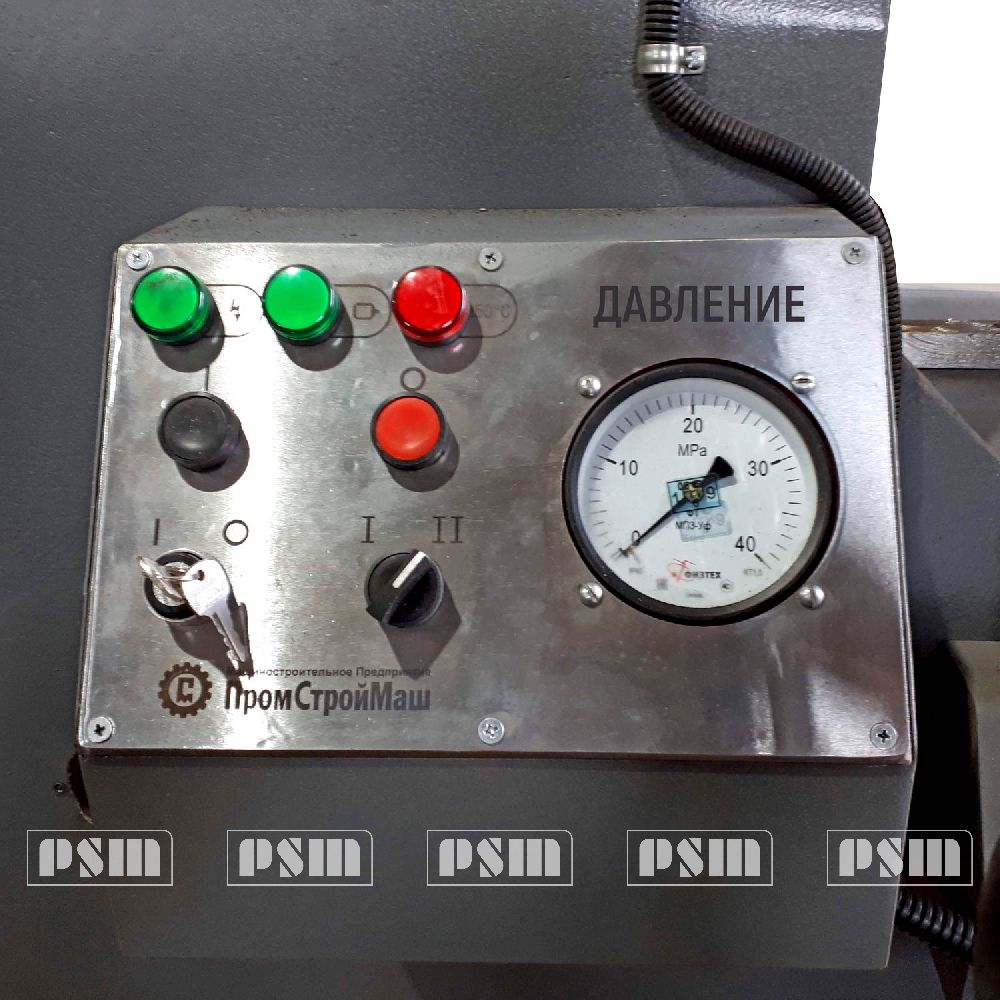

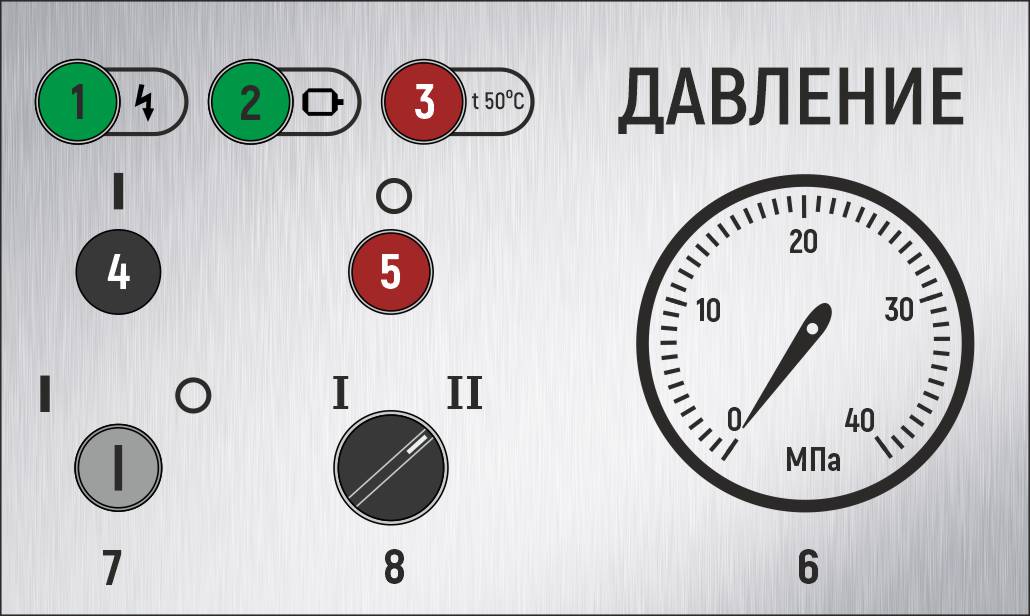

С левой стороны на стойке пресса закреплен электрошкаф 5. Кнопочная панель управления с манометром 10 расположена на лицевой стойке пресса.

Правая консоль пресса служит столом для установки инструмента или правильного стола, на который может быть установлено приспособление для правки.

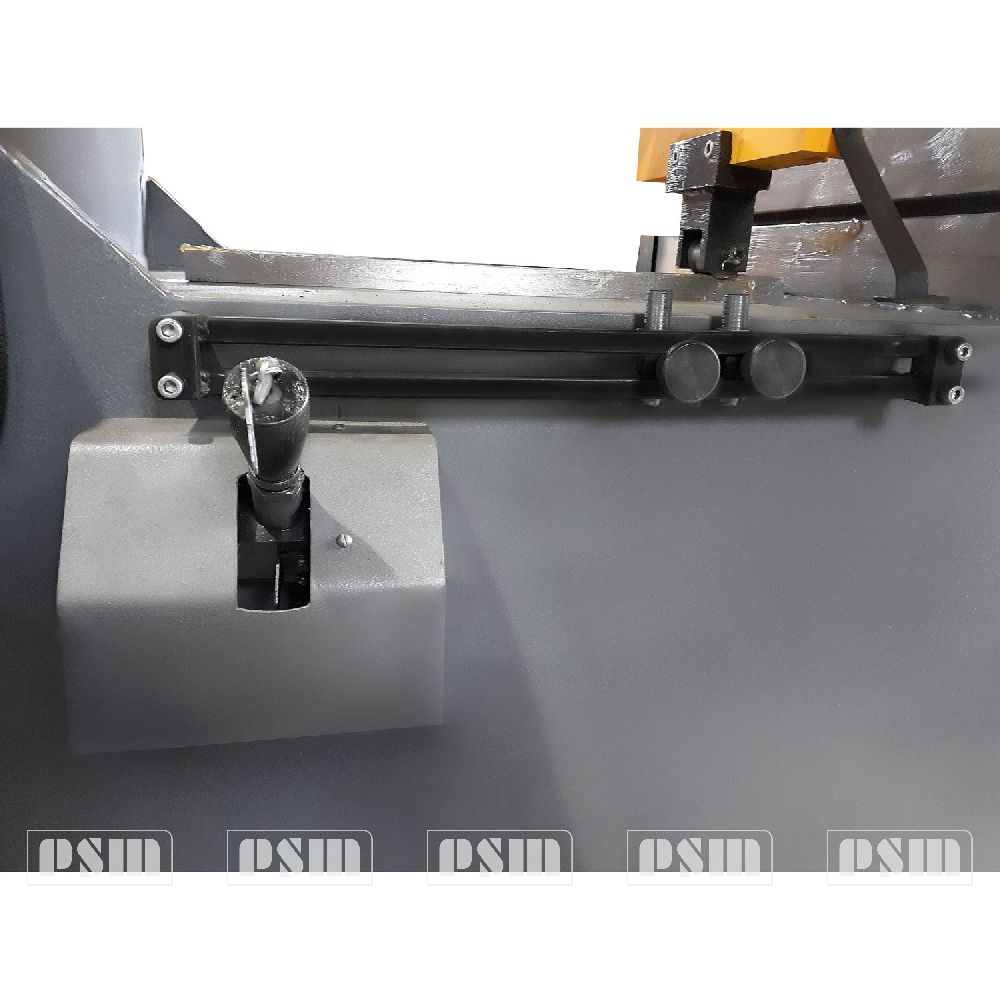

На передней части стойки закреплены с возможностью регулировки пульты двухкнопочного управления 11, а справа рукоятка рычажного управления 9.

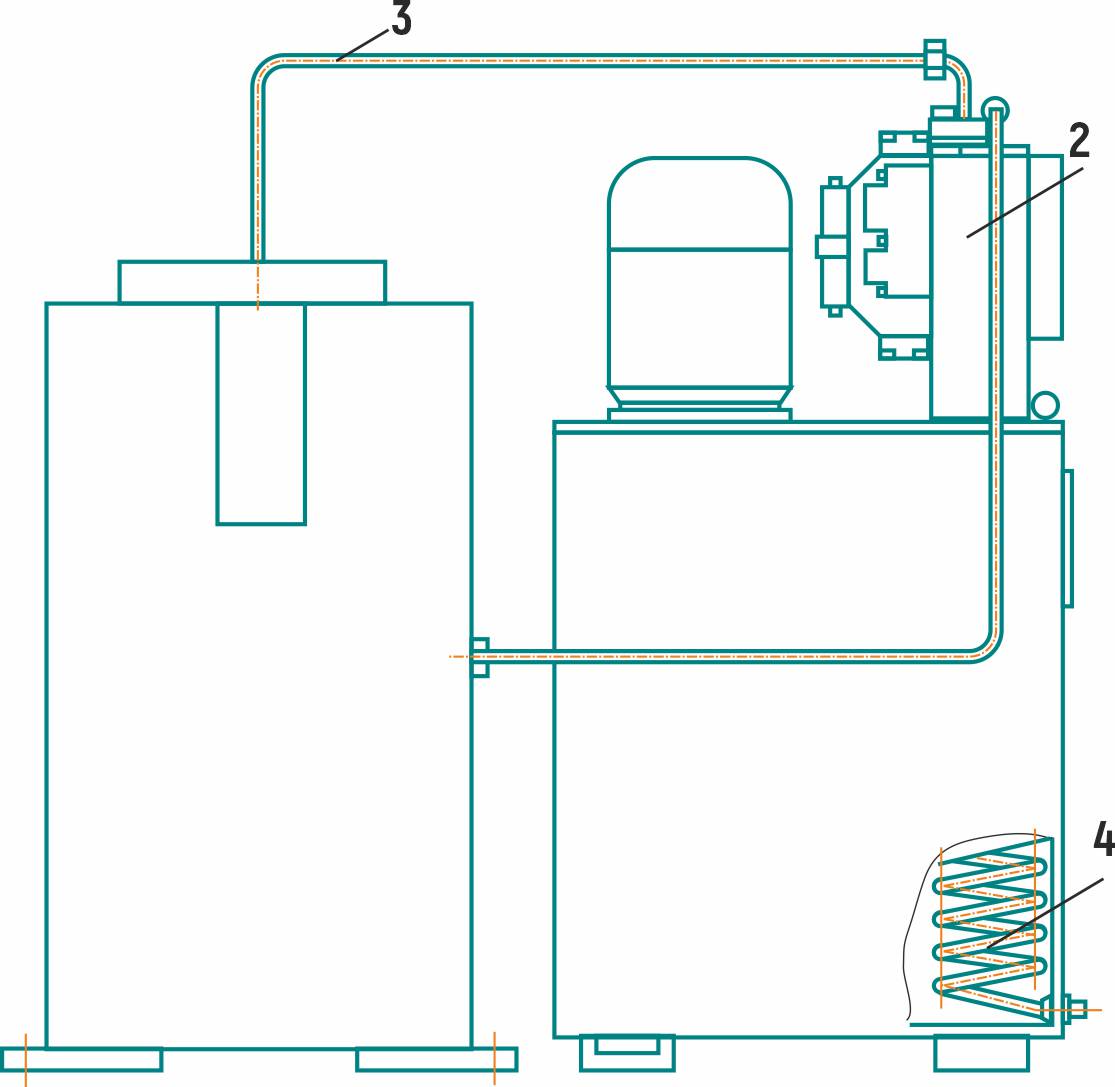

В нижней части гидроагрегата для охлаждения рабочей жидкости установлен змеевик – маслоохладитель 4.

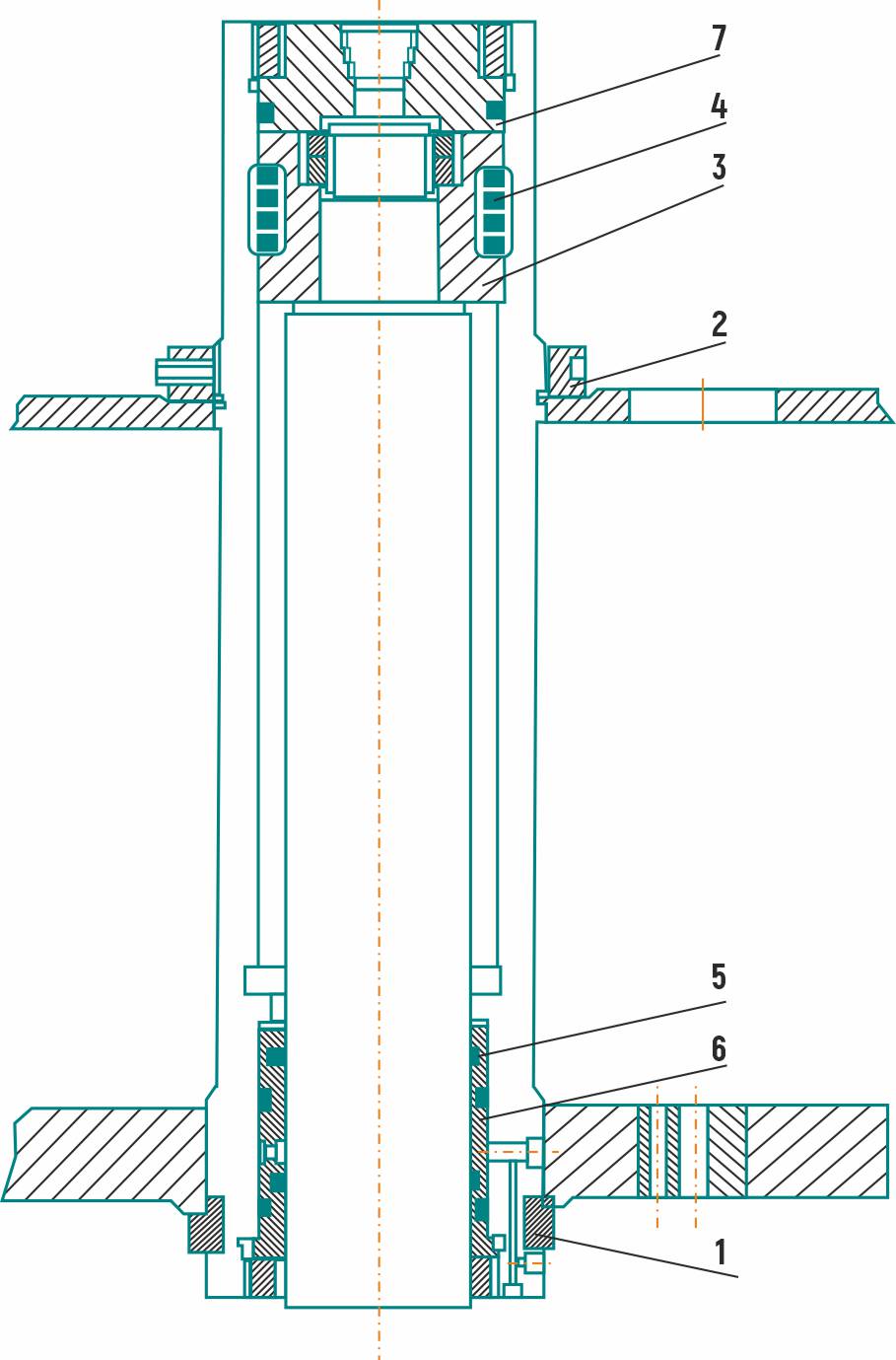

Цилиндр поршневого типа гидравлического пресса ПБ7332

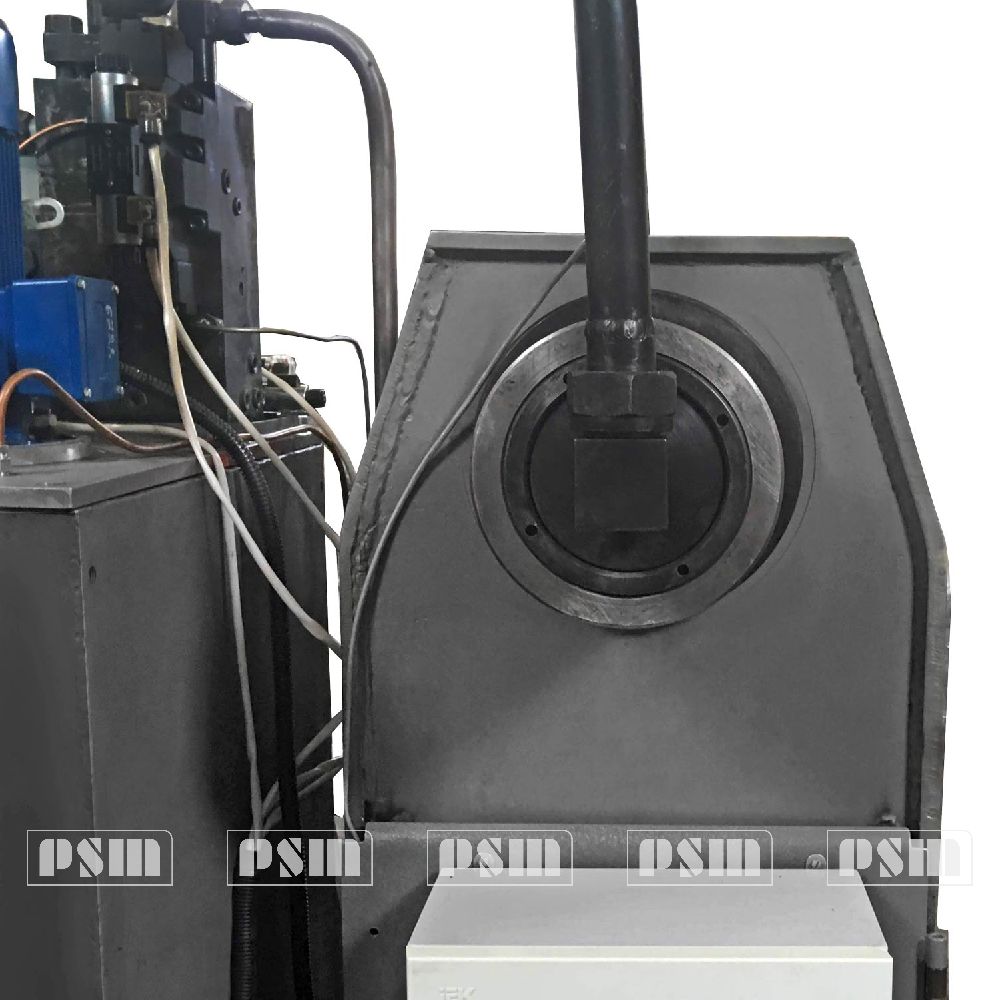

На прессе ПБ7332 установлен цилиндр поршневого типа. При помощи разрезного кольца 1 и гайки 2 цилиндр закреплен в левой консоли станины. Уплотнение поршня 3 с цилиндром осуществляется поршневыми манжетами 4, штока с цилиндром - манжетами 5, установленными в направляющей втулке 6, крышки с цилиндром - резиновым кольцом 7. затяжку гайки 2 необходимо производить при полном усилии пресса (шток давит на подставку), отвинчивать гайку при том же условии

ПОРЯДОК РАБОТЫ НА ПРЕССЕ ГИДРАВЛИЧЕСКОМ ПБ7332

Перед пробным пуском пресса ПБ7332 следует продержать не менее трех суток в сухом помещении для удаления влаги из изоляции обмоток электродвигателя и проводов. С обработанных поверхностей пресса удалить антикоррозийное покрытие, тщательно промыть их уайт-спиритом, после чего, обтереть ветошью и смазать тонким слоем масла. Залить масло через заливное отверстия с фильтром до верхнего глазка маслоуказателя бака в станине, что соответствует примерно 500 литров.

1. Температура заливаемого масла не ниже 288 К (+15°С);
2. подключить пресс к общей системе заземления (см.рис.7);
3. подсоединить маслоохладитель к водопроводной сети (см.рис.7);
4. убедившись, что все приборы электрооборудования на прессе установлены в положение "Выключено", соединить пресс ПБ7332 с общей системой энергопитания

Кратковременным включением электродвигателя (продолжительность включения до 1…2 сек.) проверить направление вращения. Направление вращения электродвигателя должно быть правым, то есть, если смотреть на электродвигатель сверху, по часовой стрелке.

Внимание!

Пуск насоса без заливки масла в бак не допускается.

Перед пуском в работу пресса ПБ7332 необходимо ознакомиться с назначением органов управления, проверить уровень масла по верхнему глазку Первоначальный пуск пресса выполняется в следующей последовательности:

1. многократным кратким включением электродвигателя (продолжительность включения 2…3 сек.), вхолостую прокрутить насос гидроагрегата (продолжительность прокручивания – 3 мин);
2. сделать 10-20 холостых ходов ползуна;
3. убедиться в четкой остановке ползуна в правом и левом положениях;
4. остановить двигатель в левом положении ползуна, долить масло в бак до верхнего глазка маслоуказателя;
5. установить на стол жесткую проставку, проверить давление в рабочем цилиндре, величина давления равняется номинальной величине и должна составлять 200 кГс/см².
6. После этого разрешается работа под нагрузкой.

ГИДРОСИСТЕМА ГИДРАВЛИЧЕСКОГО ПРЕССА ПБ7332

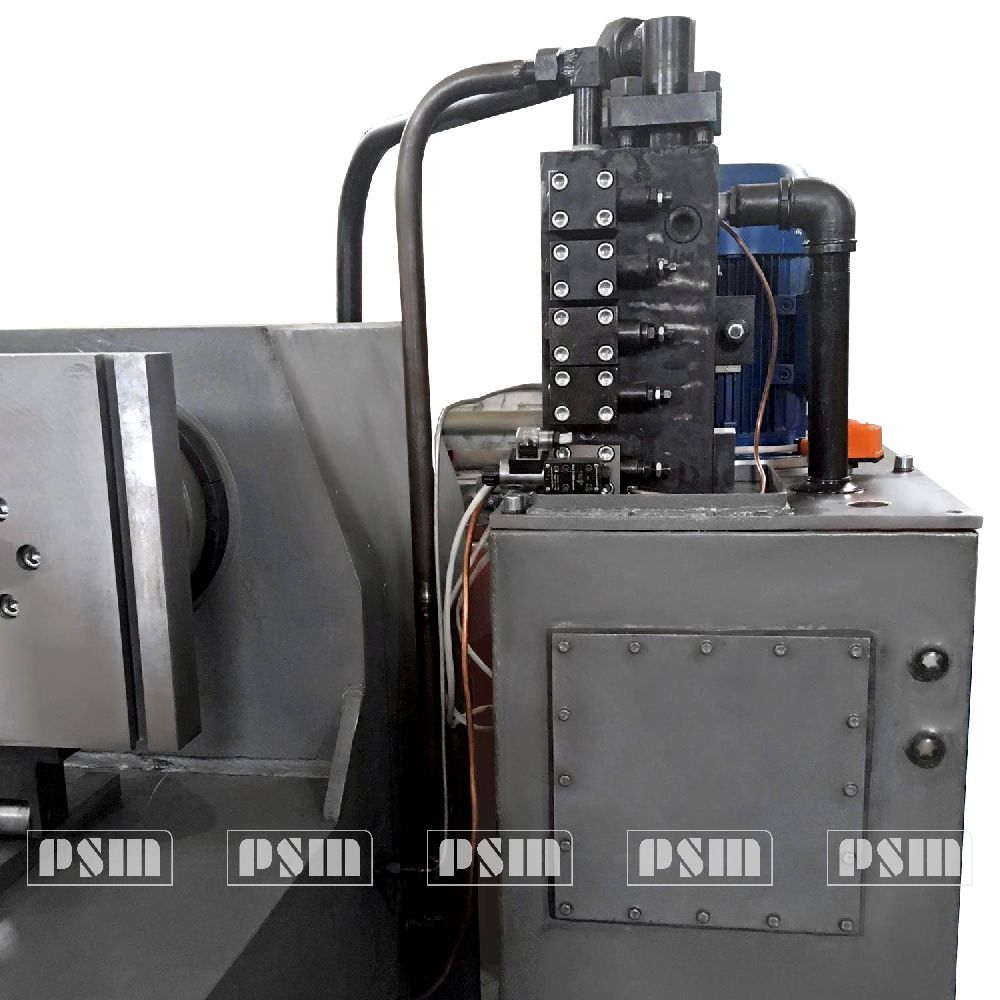

Гидросистема пресса ПБ7332 состоит из рабочего цилиндра поршневого типа, гидроагрегата модели П63В.07, клапана наполнения, бака наполнения, трубопроводов и емкости для рабочей жидкости, вва­ренной в станину. Гидроагрегат устанавливается на фундамент согласно схеме. Описание устройства гидро­агрегата, его работа, а также инструкция по его эксплуатации даны в руководстве по эксплуатации гидроагрегата.

СИСТЕМА СМАЗКИ ПРЕССА ПБ7332

Рабочие органы цилиндра, насоса ПБ7332 и гидроаппаратуры постоянно смазываются рабочей жидкостью – маслом и не требуют специальной смазки. Опоры электродвигателя, оси рычагов, направляющие смазываются густой смазкой посредством пресс-масленок и кистью.

ТРАНСПОРТИРОВКА И УСТАНОВКА ПРЕССА ПБ7332

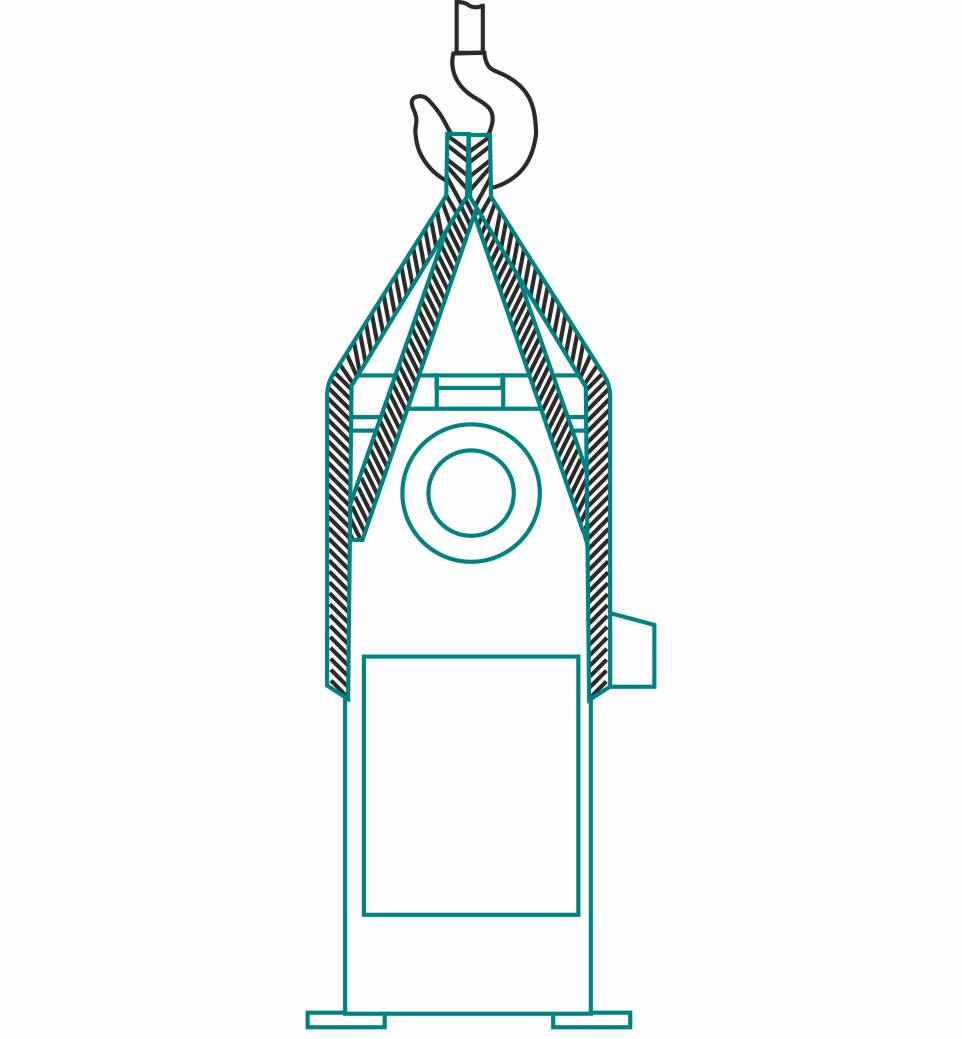

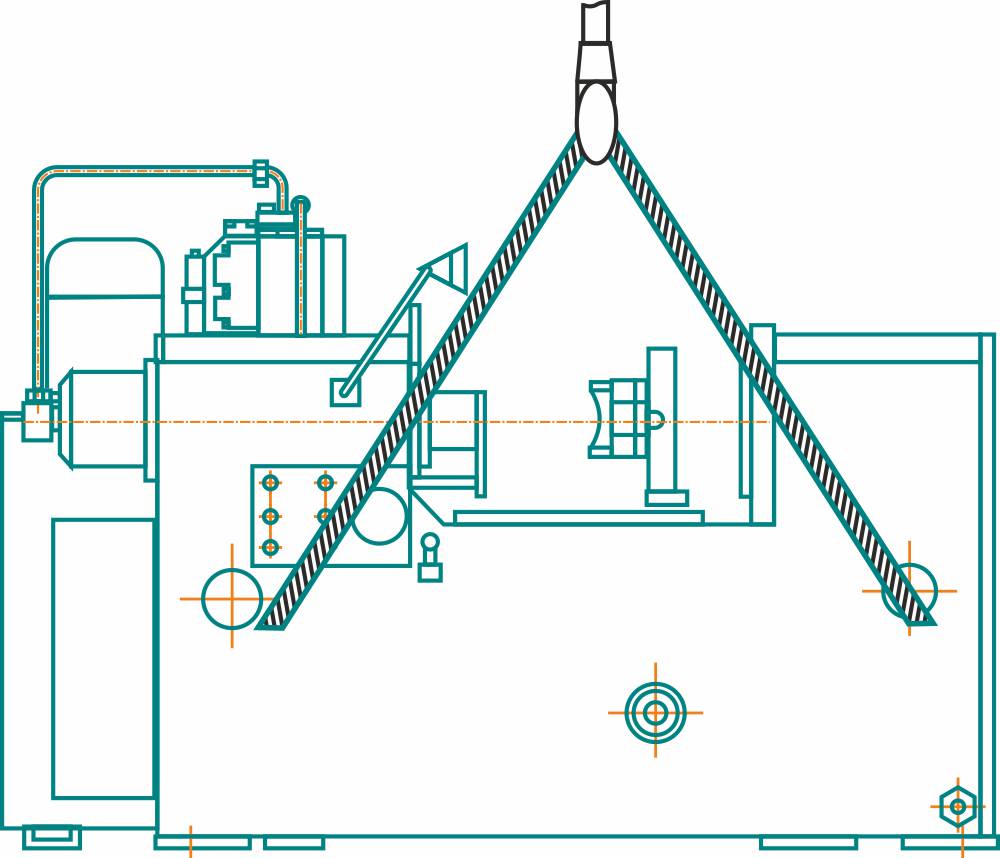

Транспортировку распакованного пресса ПБ7332 производить согласно приложенной схеме зачаливания .

Фундамент под пресс следует подготовить заранее с залитыми в нем фундаментными болтами . При установке пресса ПБ7332 на фундамент под основание пресса заложить клинья и подкладки и при помощи их выставить пресс, проверяя по уровню горизонтальности пресса в двух взаимно- перпендикулярных направлениях (горизонтальность 0,2 мм/м). После затяжки до отказа гаек фундаментных болтов вторично проверить по уровню горизонтальность стола, после чего под основание пресса подлить цементный раствор. После закрепления пресса на фундаменте, если имеется правильный стол, то он устанавливается на прессе.

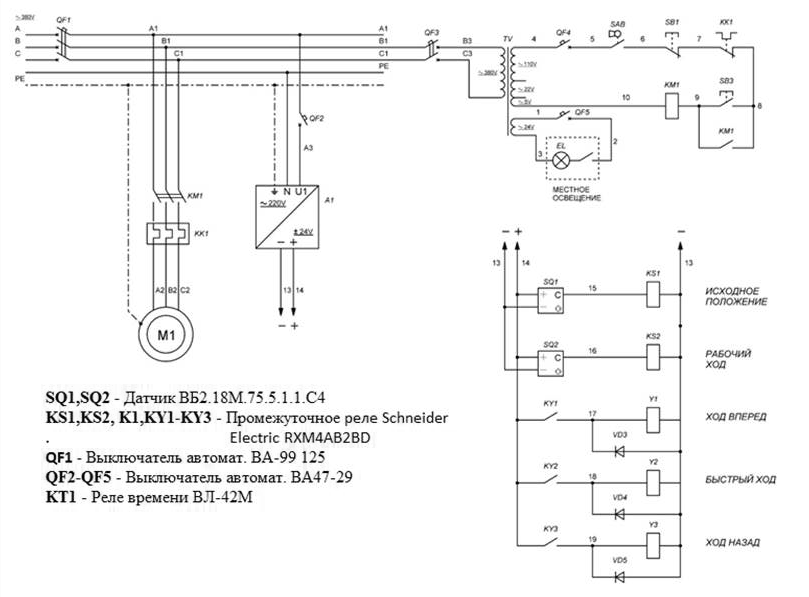

ЭЛЕКТРООБРУДОВАНИЕ ПРЕССА ПБ7332

Питание электрооборудования пресса ПБ7332 осуществляется через общий вводной автоматический выключатель Q1 от цеховой сети трехфазного переменного тока 380В, 50Гц.

На прессе применяются следующие величины напряжений:

• силовые цепи ~ 3-х фазное 380В, 50Гц;
• цепи сигнализации 24В постоянного тока;
• освещение в шкафу ~ 24В, 50Гц;
• цепи управления ~ 110В, 50Гц, 24В постоянного тока.

Насос гидросистемы пресса приводится во вращение асинхронным трехфазным коротко замкнутым электродвигателем.

Для управления гидроаппаратами служат 3 электромагнита постоянного тока 24В.

Ограничение движения ползуна назад выполняется бесконтактным индуктивным датчиком:

• SQ1 исходное положение (см. рис.1 позиция 12)
• SQ2 ход вперед (см. рис.1 позиция 13)

Управление работой пресса осуществляется с панели пульта электрического шкафа.

Параметры прессования отражаются и задаются с панели оператора. Система управления прессом имеет возможность контроля и архивации основных параметров прессования.
