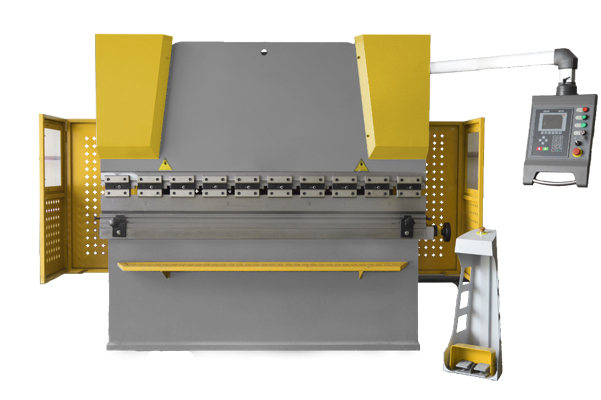

Пресс листогибочный гидравлический ИБ1428.25-200
Артикул: PSMK160021
Усилие 63т; Ширина стола 2500мм; Система ЧПУ Estun 200P
Назначение оборудования
По Техническому Заданию заказчика прессы гидравлические листогибочные могут изготавливаться с шириной стола до 5000 мм, усилием до 200т, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания.
Пресс листогибочный гидравлический - предназначен для сгибания листового металла путём создания прямых гибочных усилий воздействующих на металл посредством гибочного инструмента(пуансон-матрица), пресса применяются для выполнения качественных повторяющихся гибов, например, при производстве фасадных кассет, металлических дверей, электрошкафов, приточно вытяжных систем, фильтров, облицовочных панелей и т.д.
Технические характеристики ИБ1428.25-200
| Усилие, т | 63 |
|---|---|
| Длина рабочего стола, мм | 2500 |
| Расстояние между колоннами, мм | 2015 |
| Глубина зева, мм | 250 |
| Ход пуансона, мм | 100 |
| Скорость хода траверсы рабочая, мм/с | 10 |
| Скорость обратного хода, мм/с | 80 |
| Мощность двигателя, кВт | 5.5 |
| Габариты (ДхШхВ), мм | 2620х1730x2360 |
| Масса, кг | 4830 |
Описание
Общие сведения:
Пресс листогибочный гидравлический имеет жесткое (через трубчатую траверсу) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста и надёжна, применяется всеми мировыми производителями листогибочных прессов.
Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.
Станок оснащен ЧПУ Estun E210. Управление по оси Y осуществляется ЧПУ путем задания угла гиба, который затем пересчитывается к в положение механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X так же осуществляется ЧПУ. Перемещение упора по «Х» осуществляется шаговым двигателем через высокоточную ШВП с направляющими. Приводы по осям представляют собой комплектные сервоприводы (КСП) производства Estun
Стандартная комплектация гибочного пресса:
|
ЧПУ
|
Estun E200P
|
|
Приводы по осям
|
Комплектные сервоприводы (КСП) производства Estun
|
|
Клапаны
|
Bosch-Rexroth
|
|
Электроавтоматика
|
Siemens и Schneider
|
|
Масляный насос
|
Шестеренный
|
|
Инструмент
|
Матрица 4-сторонняя/пуансон AMADA Promecam
|
|
Оснащение заднего упора (пальцы)
|
2 штуки
|
|
Уплотнения г/ц
|
NOK Japan
|
|
Пульт управления
|
На поворотном кронштейне
|
|
Педаль управления
|
Выносная, с кнопкой аварийного останова
|
Профили, получаемые при использовании листогиба:
Особенности гидравлического гибочного пресса:
- Оптимальное сочетание цены и качества
Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
- Широкий спектр функциональных характеристик
Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
- Высокая производительность
Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
- Надежность и износостойкость конструкции
Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.
- Точность и простота настройки на работу с необходимой толщиной листа
Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
- Простота в использовании
На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.
Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
- Безопасность
Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
Описание составных частей:
Панель управления
Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ Estun E200P (память на 40 программ по 25 гибов в каждой программе, встроенная библиотека инструмента), на котором отображаются заданные и текущие положения рабочих органов по осям.
С панели управления можно задать как координату «Y» (погружения ножа в матрицу) так и координату «Х» (перемещать ограничители подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийного останова.
Штанга положений подвижной траверсы
При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.
Защита задней стенки
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.
Концевой выключатель безопасности
Отключает питание станка в случае открытия задней стенки.
Синхронизация работы цилиндров через торсионный вал.
T-образный паз на рабочем столе
Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.
Электро-шкаф
Служит для размещения электрооборудования станка. В станках серии K используется электрооборудование компаний Siemens и Schneider Electric.
Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.
Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица.
Гидравлическая система Bosch-Rexroth (Германия)
Дополнительные опции:
Бомбирование ручное
Позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.
Быстросъемный инструмент
В разы ускоряет процесс смены инструмента.
Задний упор с линейными направляющими
Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.
