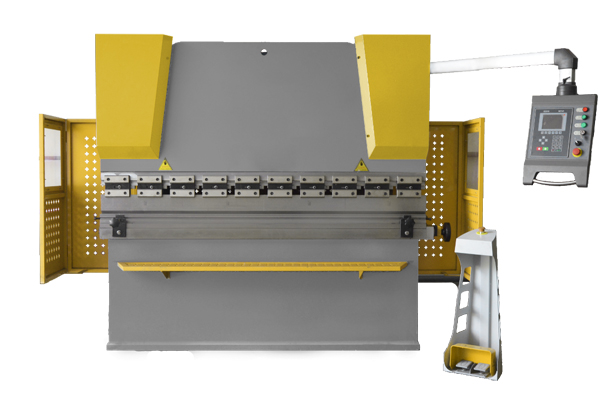

Пресс листогибочный гидравлический ИБ1426.20-21

Артикул: PSMK160010
ИБ1426.20-21
ИБ1426.20-21
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

По Техническому Заданию заказчика прессы гидравлические листогибочные могут изготавливаться с шириной стола до 5000 мм, усилием до 200т, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания.

Технические характеристики ИБ1426.20-21

Усилие, т40
Длина рабочего стола, мм2000
Расстояние между колоннами, мм1650
Глубина зева, мм200
Ход пуансона, мм100
Скорость хода траверсы рабочая, мм/с10
Скорость обратного хода, мм/с80
Мощность двигателя, кВт4
Габариты (ДхШхВ), мм2160х1480x2000
Масса, кг3310

Общие сведения:

Пресс листогибочный гидравлический имеет жесткое (через трубчатую траверсу) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста и надёжна, применяется всеми мировыми производителями листогибочных прессов.

Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым ЧПУ Estun E21. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X так же осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора с обратной связью и высокоточной ШВП с направляющими. Непосредственно правление приводами по осям производится частотным преобразователем.

Стандартная комплектация гибочного пресса:

ЧПУ
E21 (Estun)
Приводы по осям
Мотор-редуктор с асинхронным э/д + энкодер
Клапаны
Bosch-Rexroth
Электроавтоматика
Siemens и Schneider
Масляный насос
Шестеренный
Инструмент
Матрица 4-сторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы)
2 штуки, без регулировки по высоте
Уплотнения г/ц
NOK Japan
Пульт управления
На поворотном кронштейне
Педаль управления
Выносная, с кнопкой аварийного останова

Профили, получаемые при использовании листогиба:

Особенности гидравлического гибочного пресса:

  • Оптимальное сочетание цены и качества

    Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.

  • Широкий спектр функциональных характеристик

    Большой выбор размеров и функций позволяет выполнить практически любые требования производства.

  • Высокая производительность

    Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.

  • Надежность и износостойкость конструкции

    Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.

  • Точность и простота настройки на работу с необходимой толщиной листа

    Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.

  • Простота в использовании

    На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.

    Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.

  • Безопасность

    Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.


Описание составных частей:

Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ Estun E21 (память на 40 программ по 25 гибов в каждой программе), на котором отображаются заданные и текущие положения рабочих органов по осям. С панели управления можно задать как координату «Y» (погружения ножа в матрицу), так и координату «Х» (перемещать ограничители подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/ непрерывный/ автоматический) и таймер установки времени задержки в нижней точке


Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

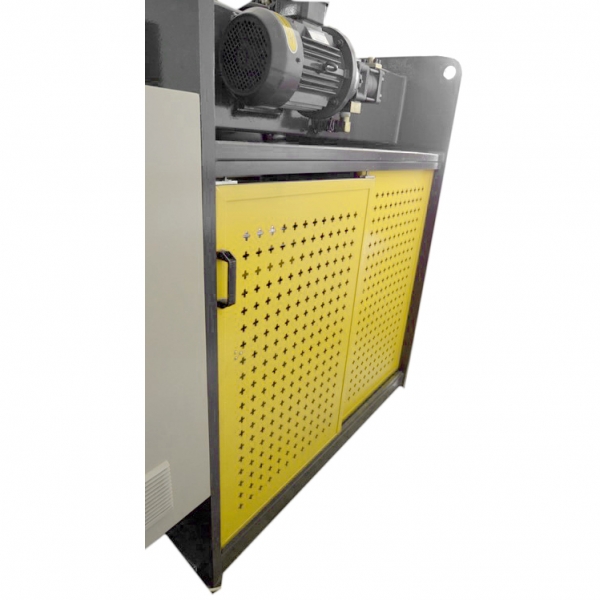

Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.


Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.

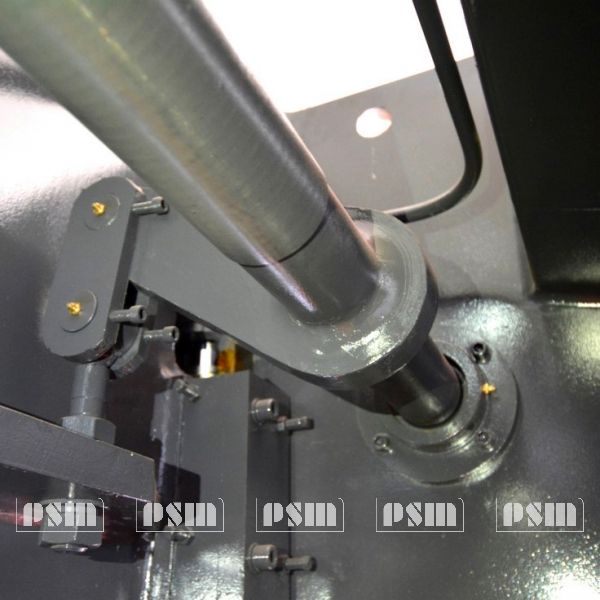

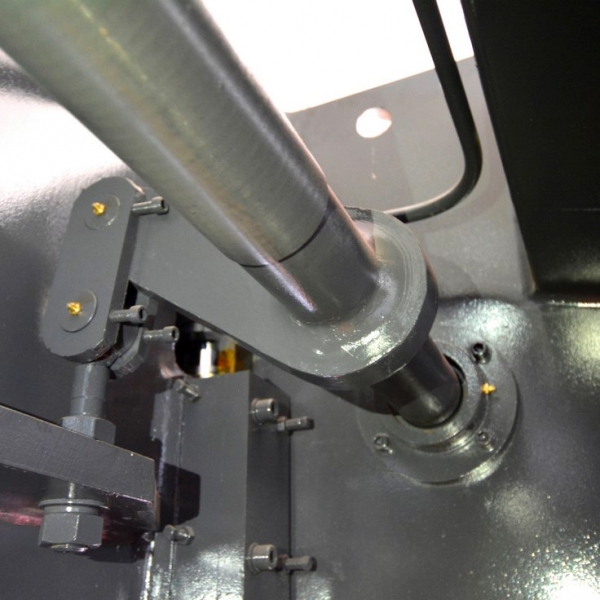

Синхронизация работы цилиндров через торсионный вал.


T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

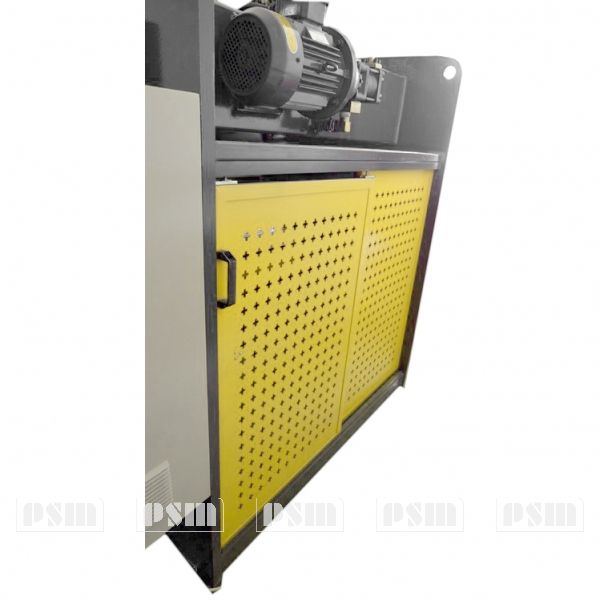

Электро-шкаф

Служит для размещения электрооборудования станка.

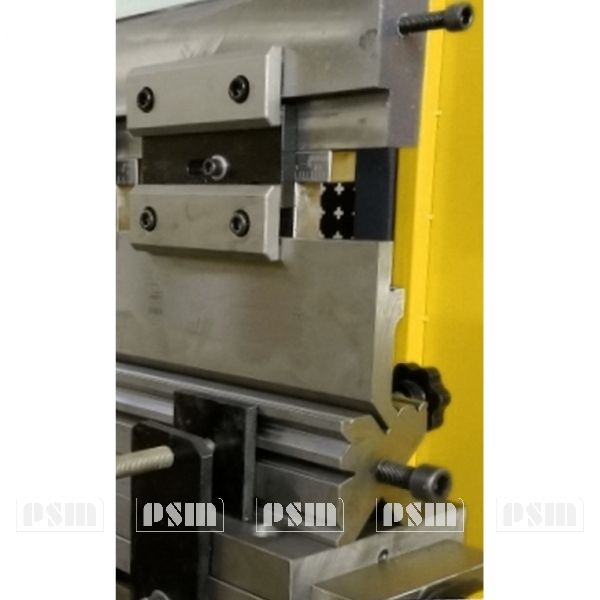

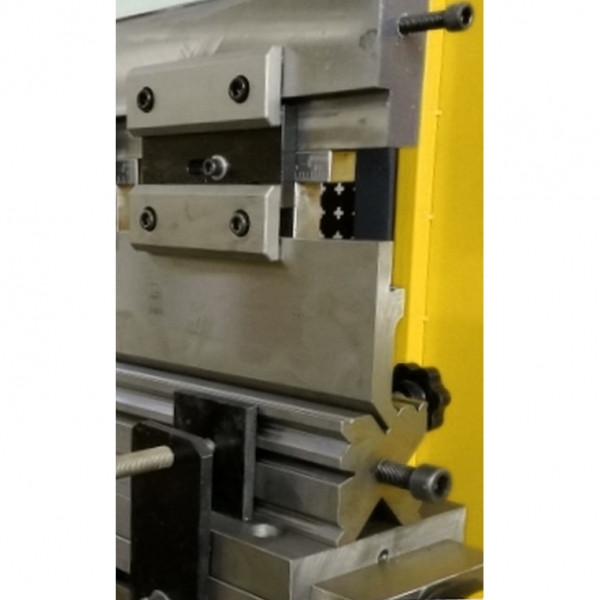

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица.


Гидравлическая система Bosch-Rexroth (Германия)


Дополнительные опции:

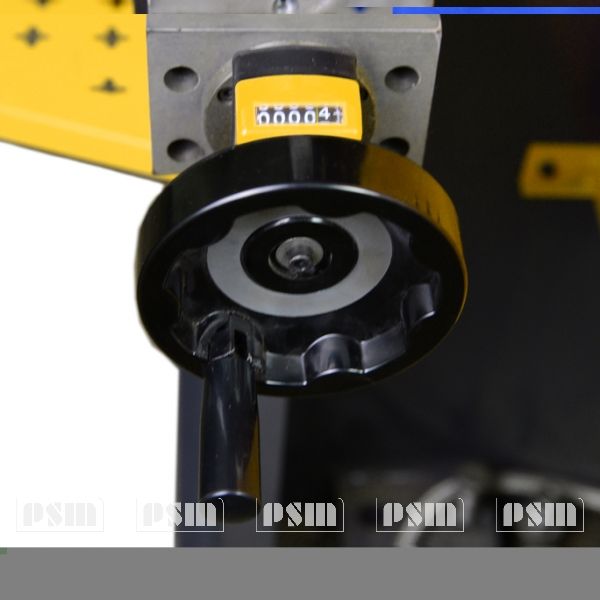

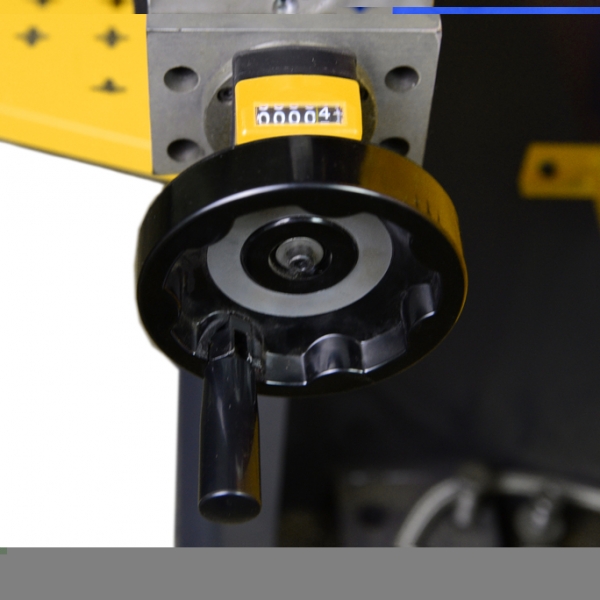

Бомбирование ручное

Позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.

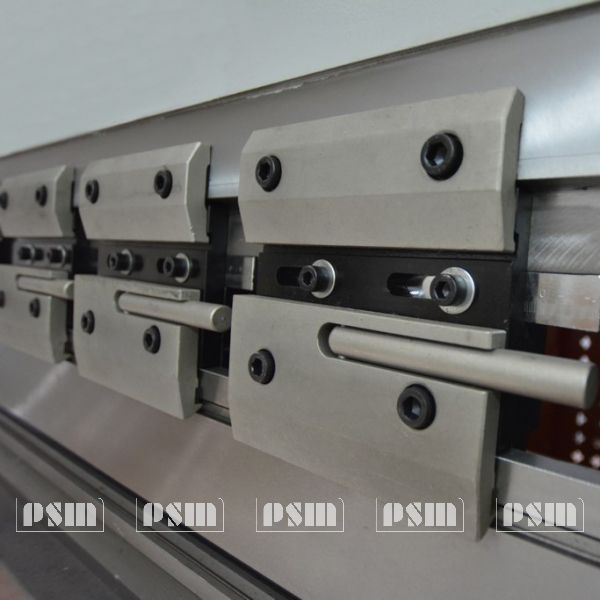

Быстросъемный инструмент

В разы ускоряет процесс смены инструмента.

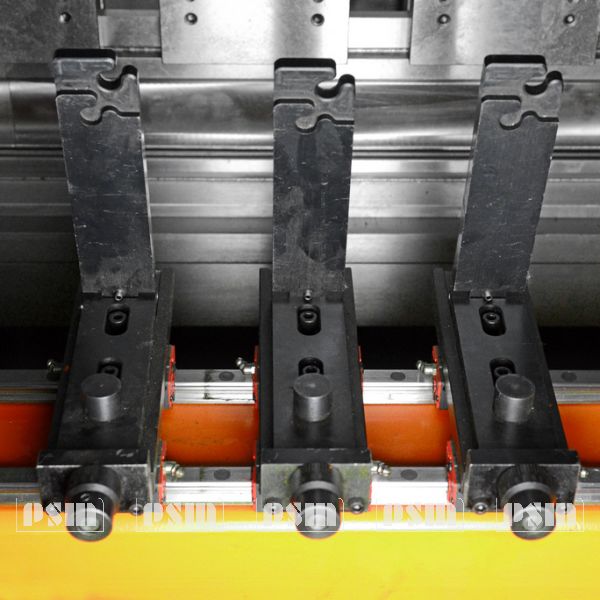

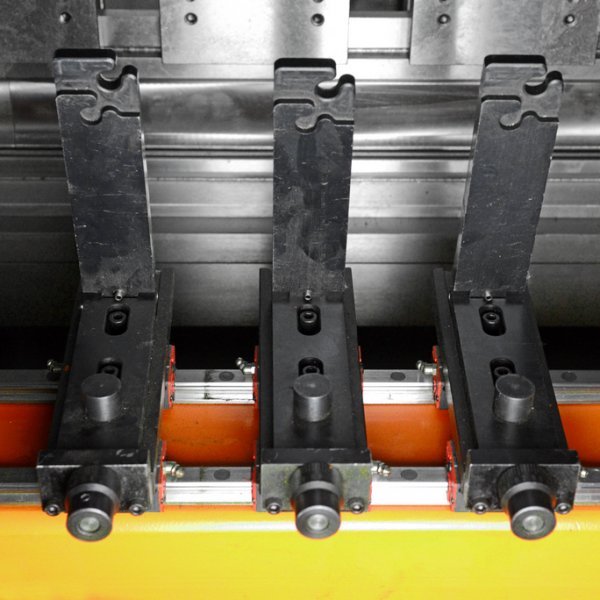

Задний упор с линейными направляющими

Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

Пресс листогибочный гидравлический - предназначен для сгибания листового металла путём создания прямых гибочных усилий воздействующих на металл посредством гибочного инструмента(пуансон-матрица), пресса применяются для выполнения качественных повторяющихся гибов, например, при производстве фасадных кассет, металлических дверей, электрошкафов, приточно вытяжных систем, фильтров, облицовочных панелей и т.д.
ПромСтройМаш является непосредственным производителем ИБ1426.20-21 Мы производим и продаём Пресс листогибочный гидравлический ИБ1426.20-21 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. ИБ1426.20-21 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ИБ1426.20-21 вы можете непосредственно у нас или у наших дилеров. Усилие 40т;
Ширина стола 2000мм;
Система ЧПУ Estun 21
