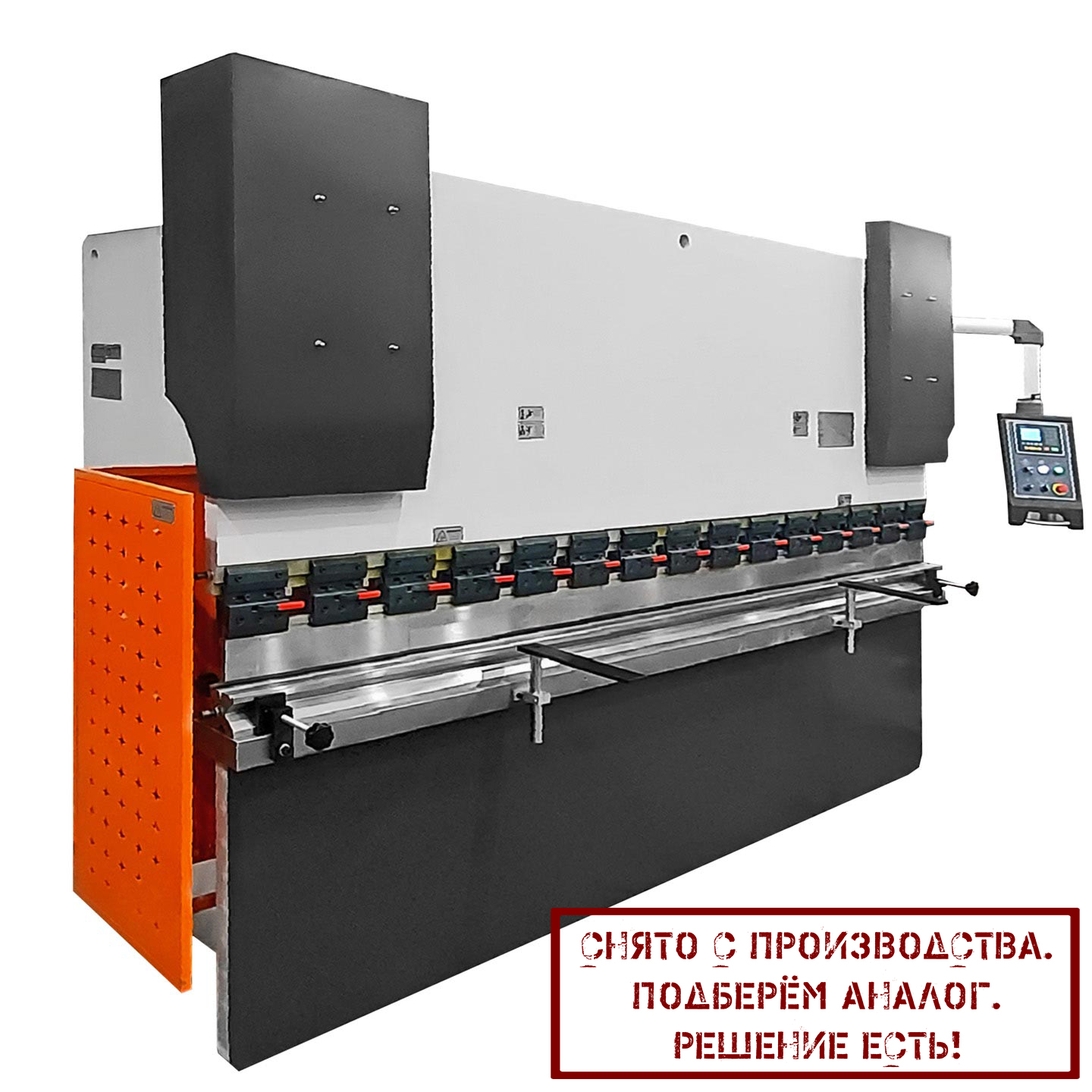

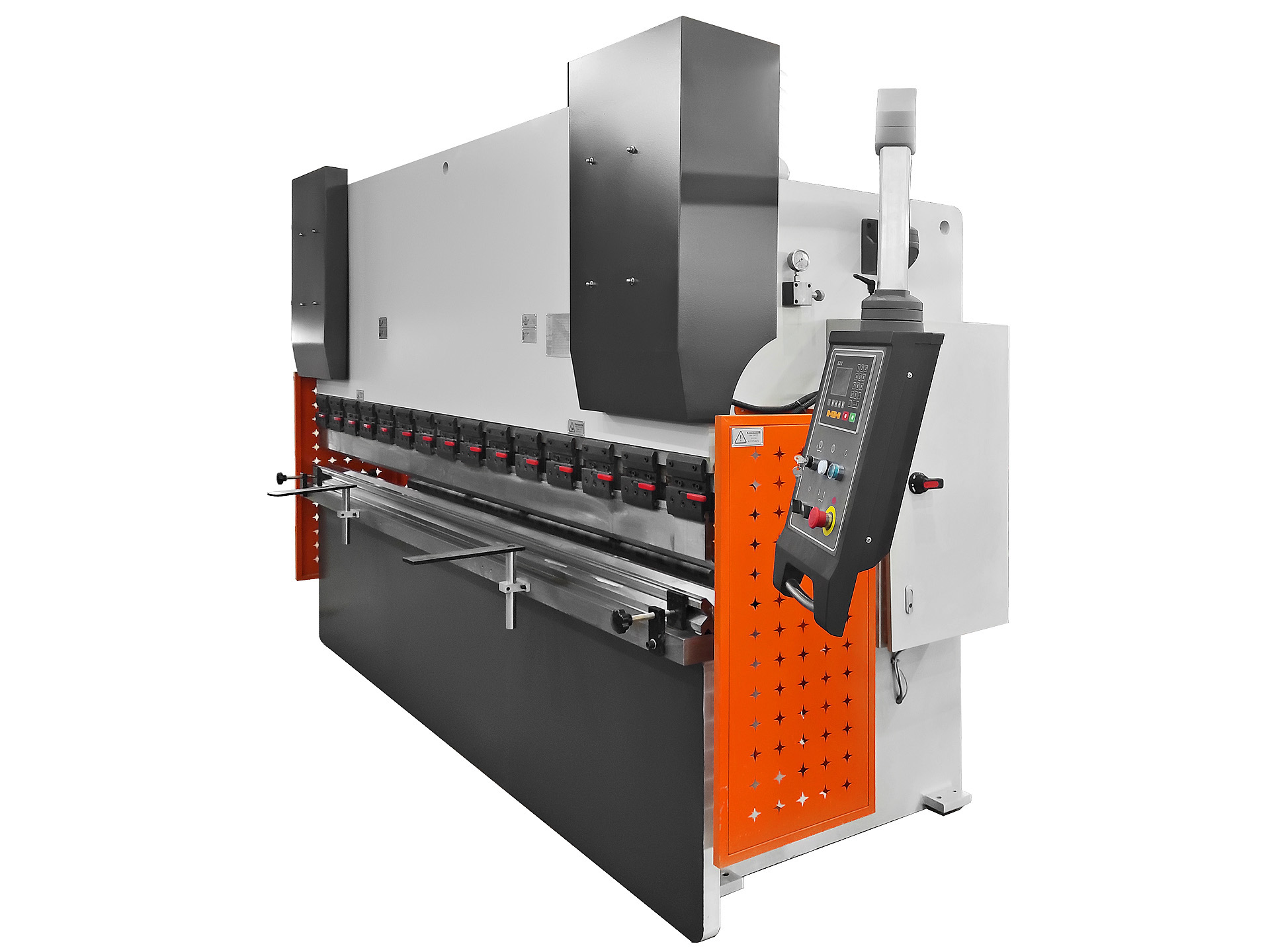

Пресс листогибочный гидравлический ИБ1426.22

Часть иллюстраций или документов к этому материалу отсутствует в архиве сайта. Запросить документацию у специалиста.

Общие сведения:

Пресс листогибочный гидравлический имеет жесткое (через трубчатую траверсу) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста и надёжна, применяется всеми мировыми производителями листогибочных прессов.

Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым ЧПУ Estun E21. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X так же осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора с обратной связью и высокоточной ШВП с направляющими. Непосредственно правление приводами по осям производится частотным преобразователем.

Профили, получаемые при использовании листогиба:

Особенности гидравлического гибочного пресса:

• Оптимальное сочетание цены и качества

  Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.

• Широкий спектр функциональных характеристик

  Большой выбор размеров и функций позволяет выполнить практически любые требования производства.

• Высокая производительность

  Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.

• Надежность и износостойкость конструкции

  Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.

• Точность и простота настройки на работу с необходимой толщиной листа

  Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.

• Простота в использовании

  На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.

  Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.

• Безопасность

  Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.

Описание составных частей:

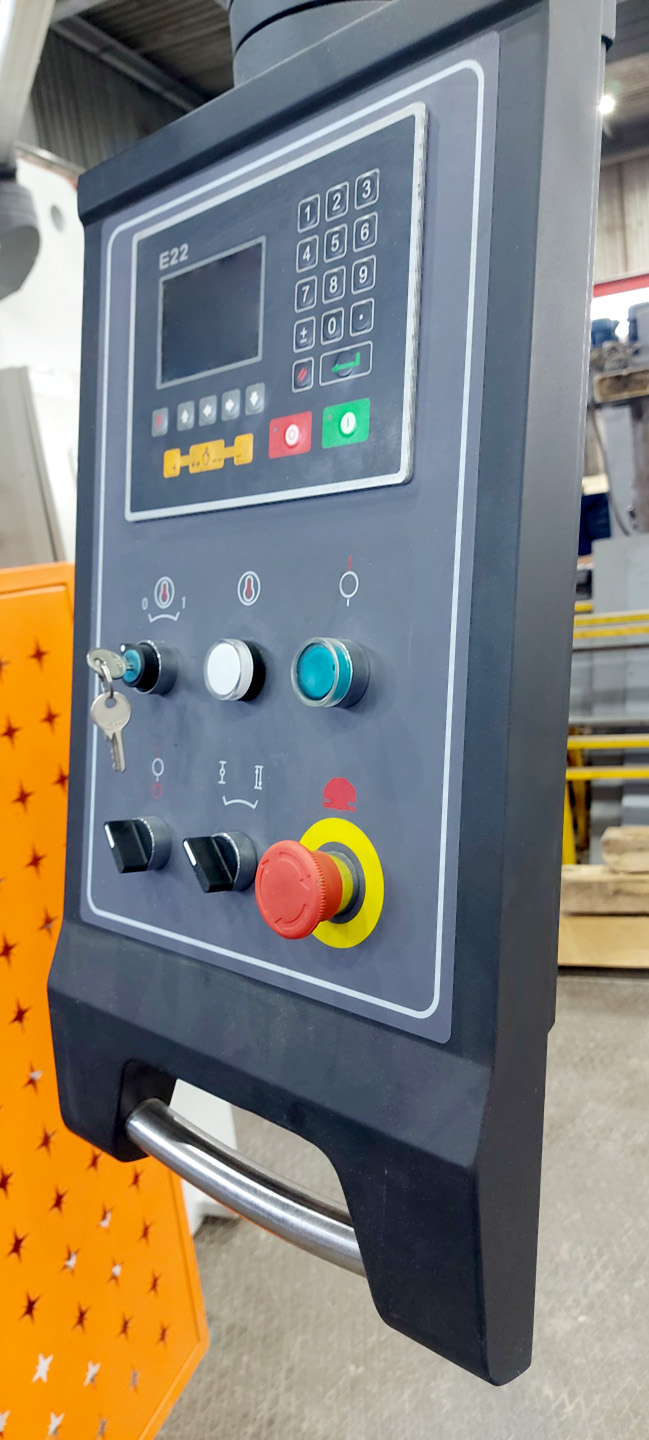

Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ Estun E21 (память на 40 программ по 25 гибов в каждой программе), на котором отображаются заданные и текущие положения рабочих органов по осям. С панели управления можно задать как координату «Y» (погружения ножа в матрицу), так и координату «Х» (перемещать ограничители подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/ непрерывный/ автоматический) и таймер установки времени задержки в нижней точке

Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

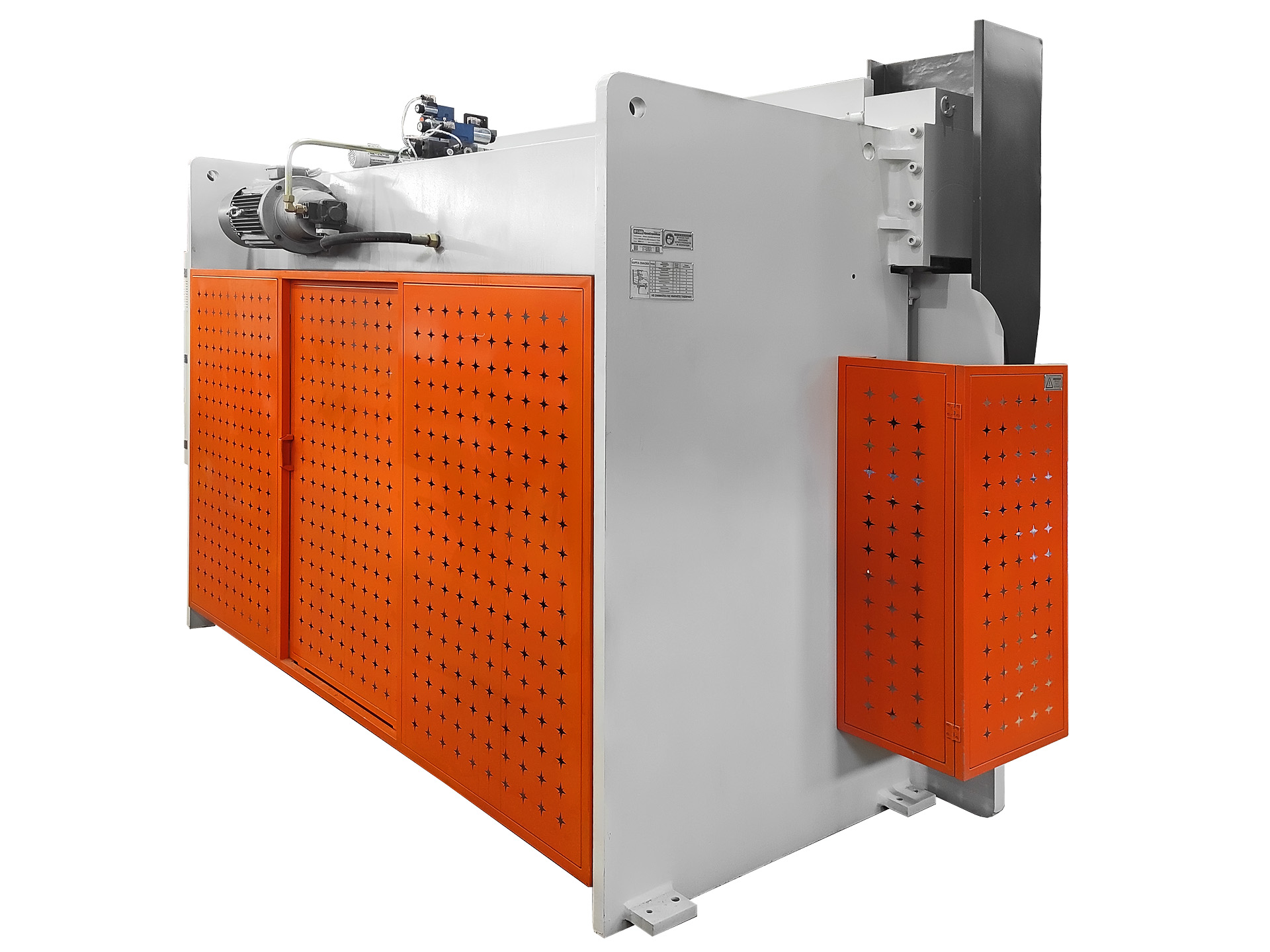

Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.

Синхронизация работы цилиндров через торсионный вал.

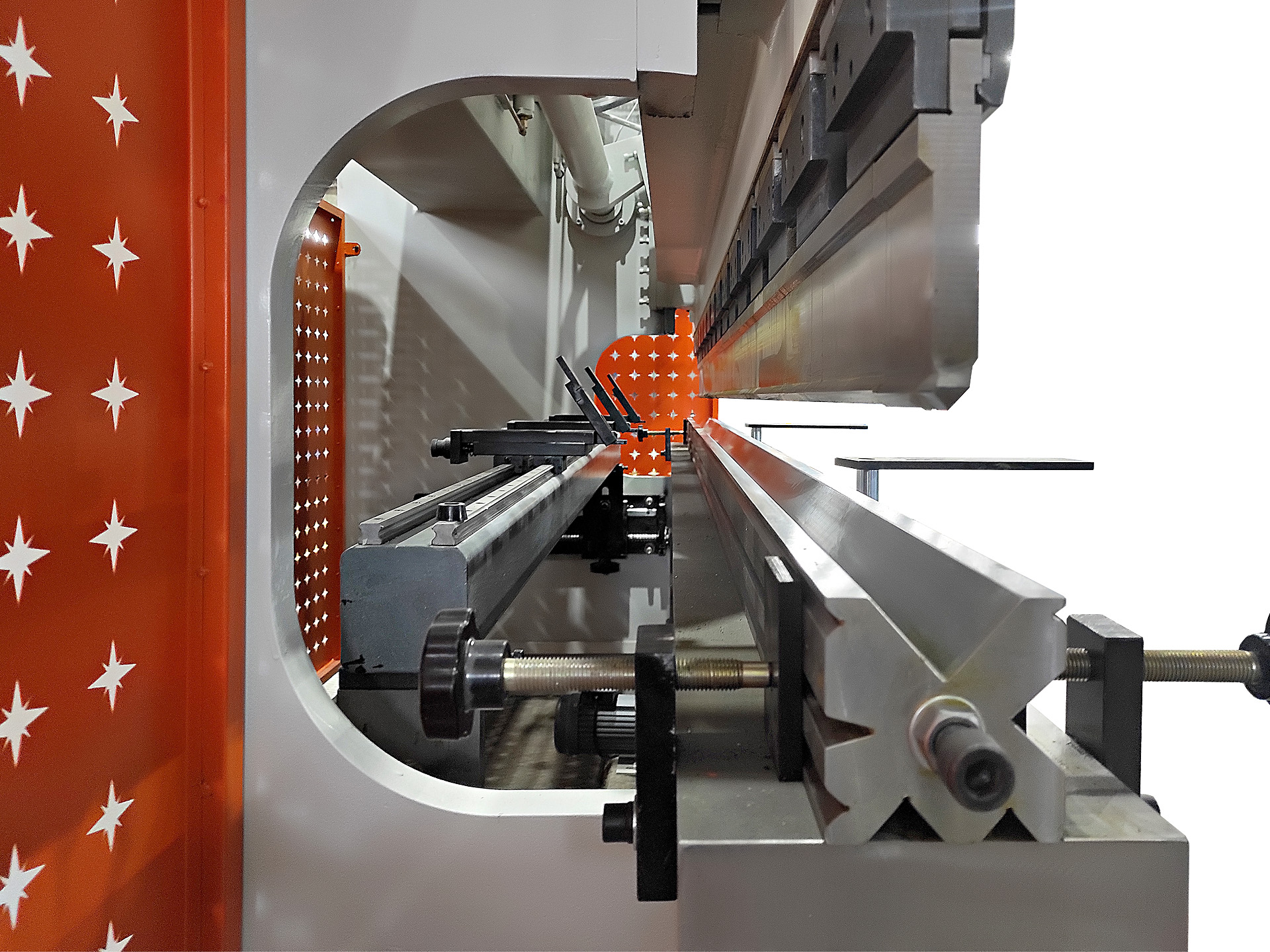

T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

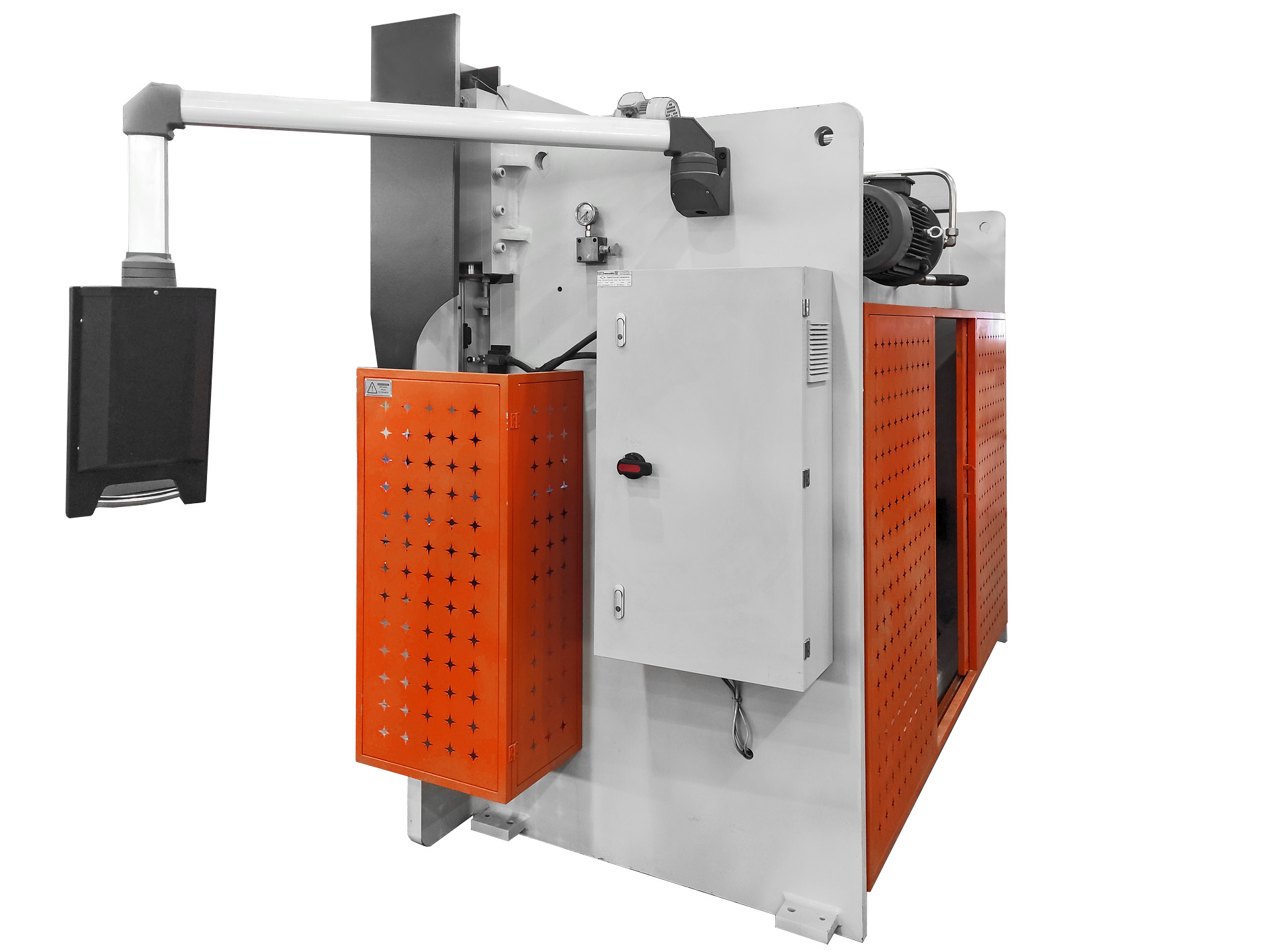

Электро-шкаф

Служит для размещения электрооборудования станка.

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица.

Гидравлическая система Bosch-Rexroth (Германия)

Дополнительные опции:

Бомбирование ручное

Позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.

Быстросъемный инструмент

В разы ускоряет процесс смены инструмента.

Задний упор с линейными направляющими

Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.
