Трубогибочная машина ИВ3427 с дорном

УСТРОЙСТВО И РАБОТА ТРУБОГИБОЧНОЙ МАШИНЫ ИВ3427 И ЕЁ СОСТАВНЫХ ЧАСТЕЙ

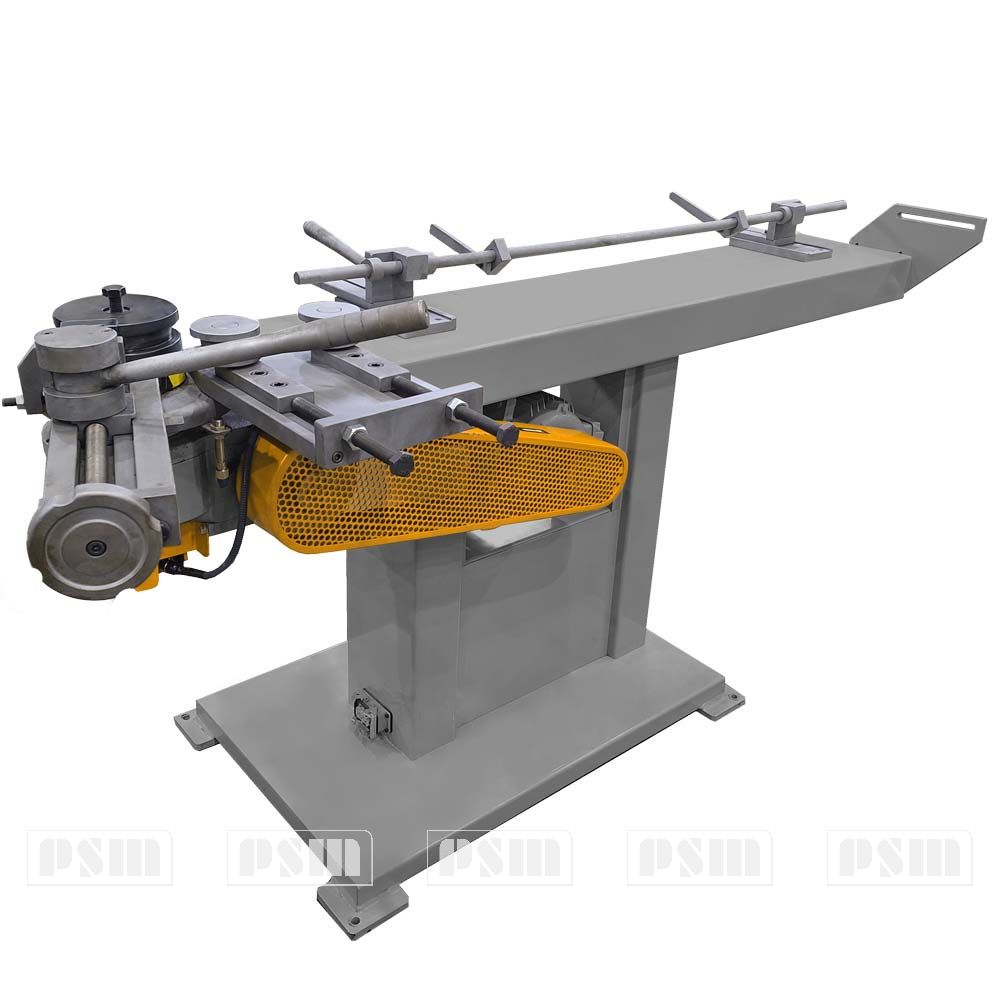

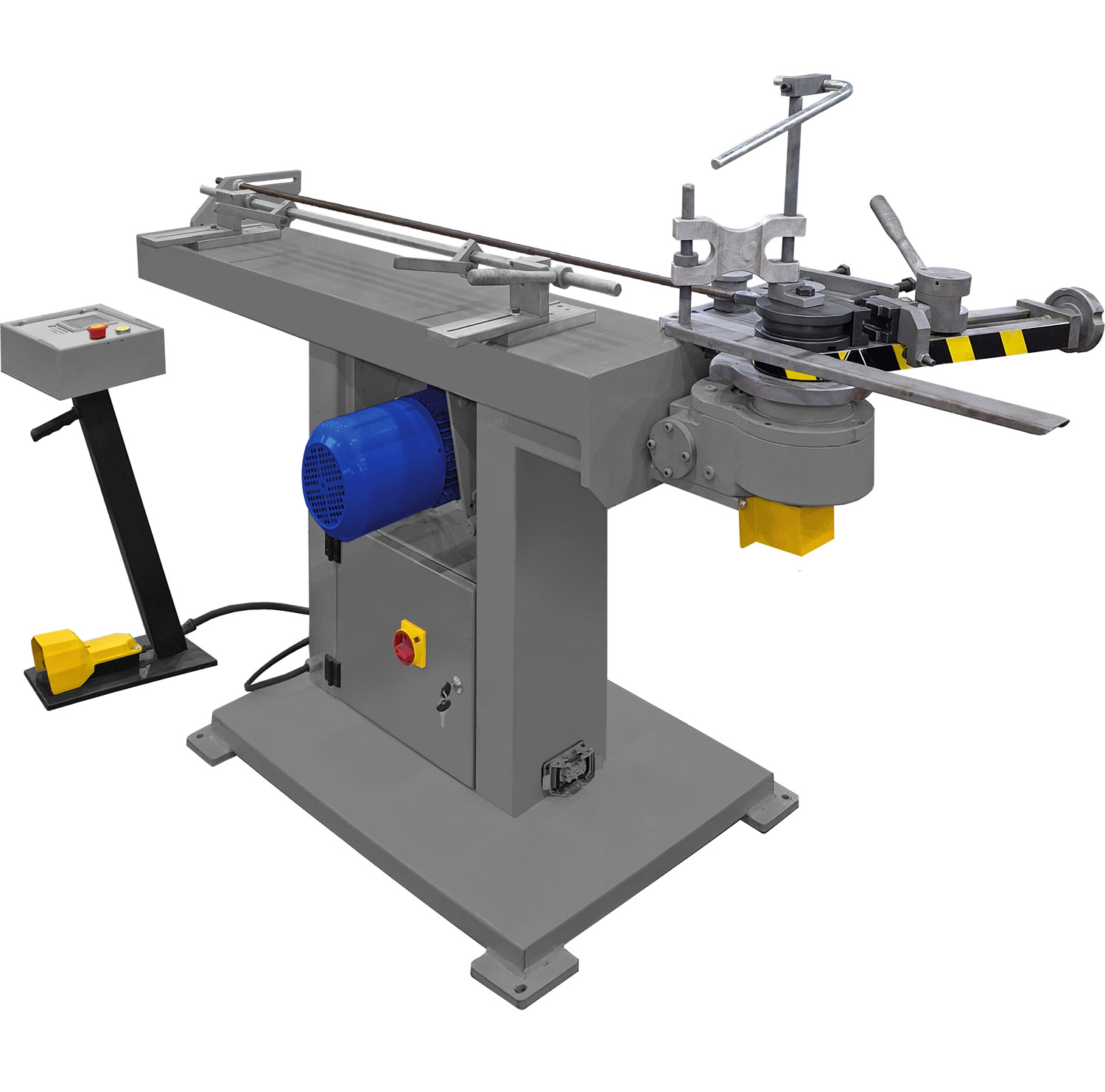

Общий вид трубогибочной машины с дорном модели ИВ3427

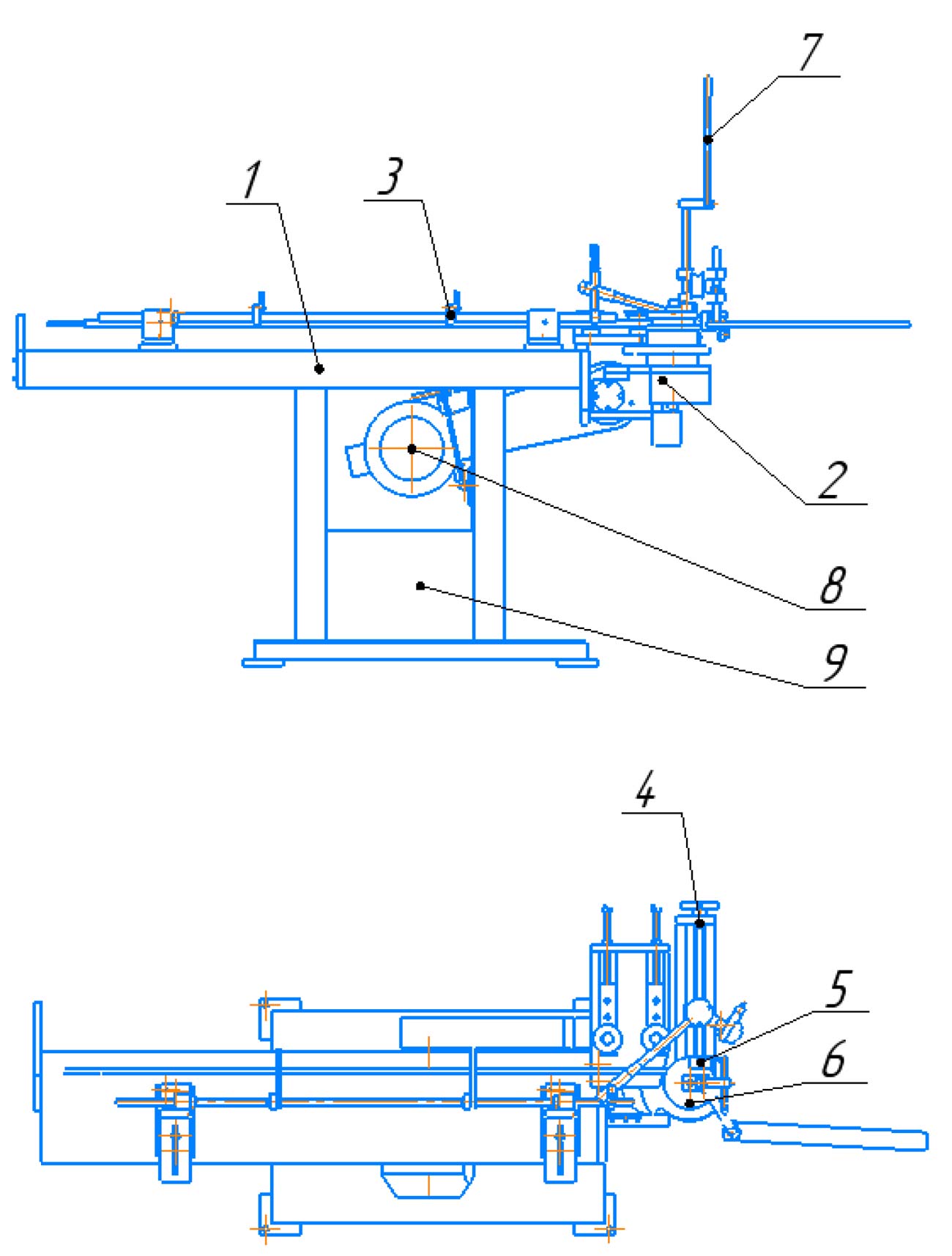

Гибка осуществляется за счет электрического двигателя (8), который передает на редуктор (2) через ременную передачу вращающий момент. Все элементы машины крепятся на жесткой станине (1), изготовленной из швеллера.

Дорн находится в одном положении, устанавливается в зависимости от радиуса гиба, диаметра и толщины стенки трубы. Зажим заготовки производится вручную за счет рычага на гибочной голове станка.

Положение и усилие тисков (5) корректируется с помощью регулировочного винта (4)
с маховиком.

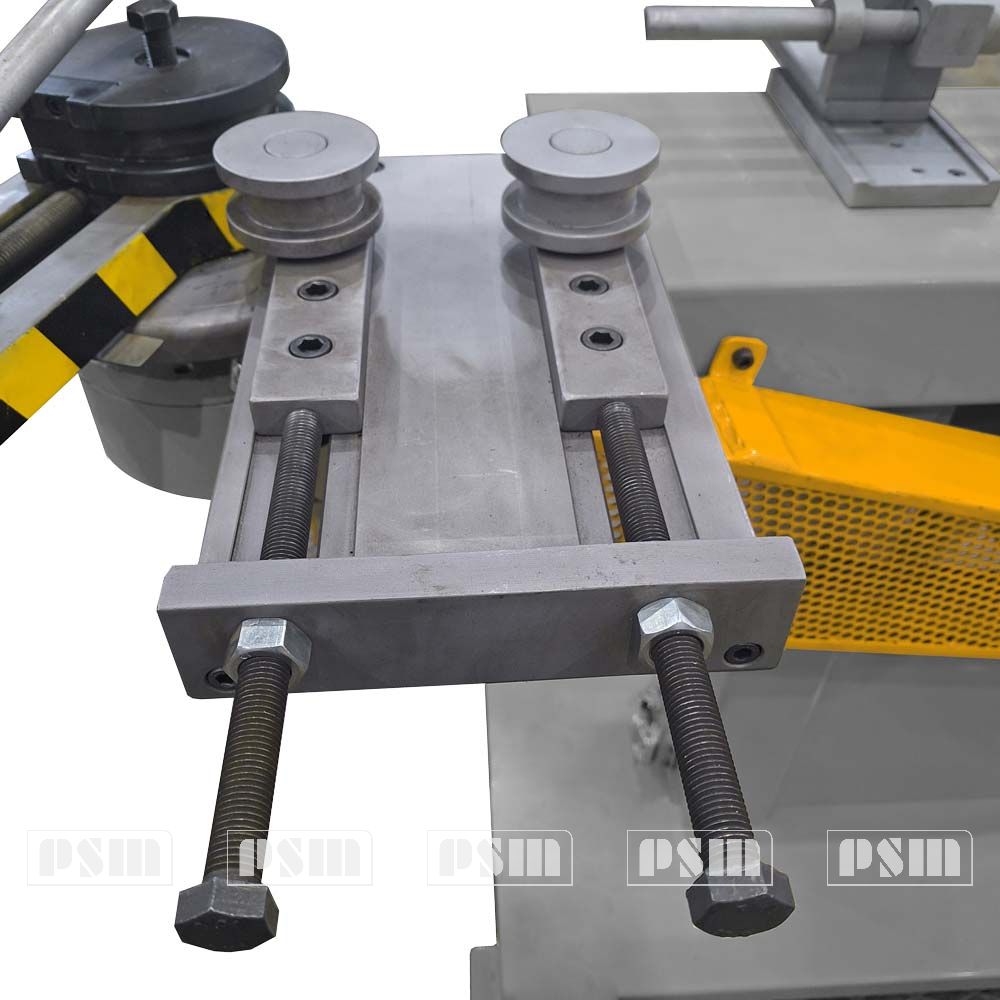

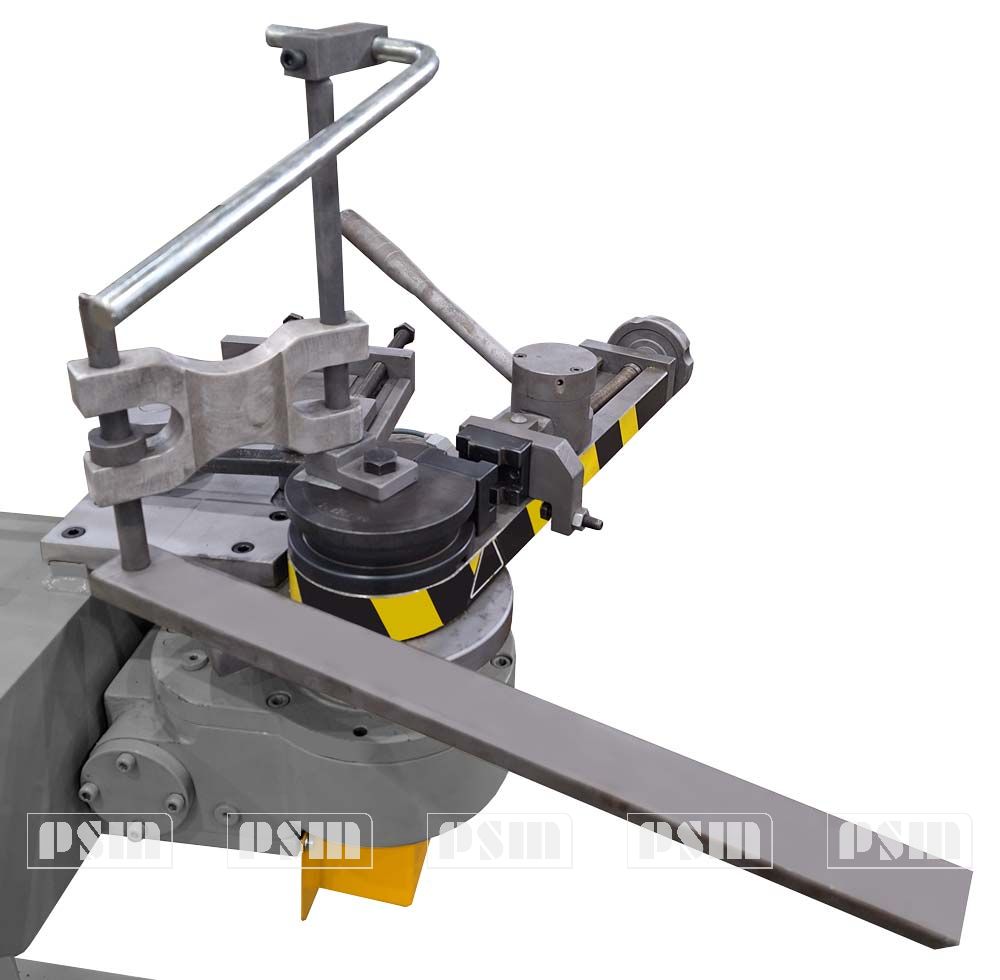

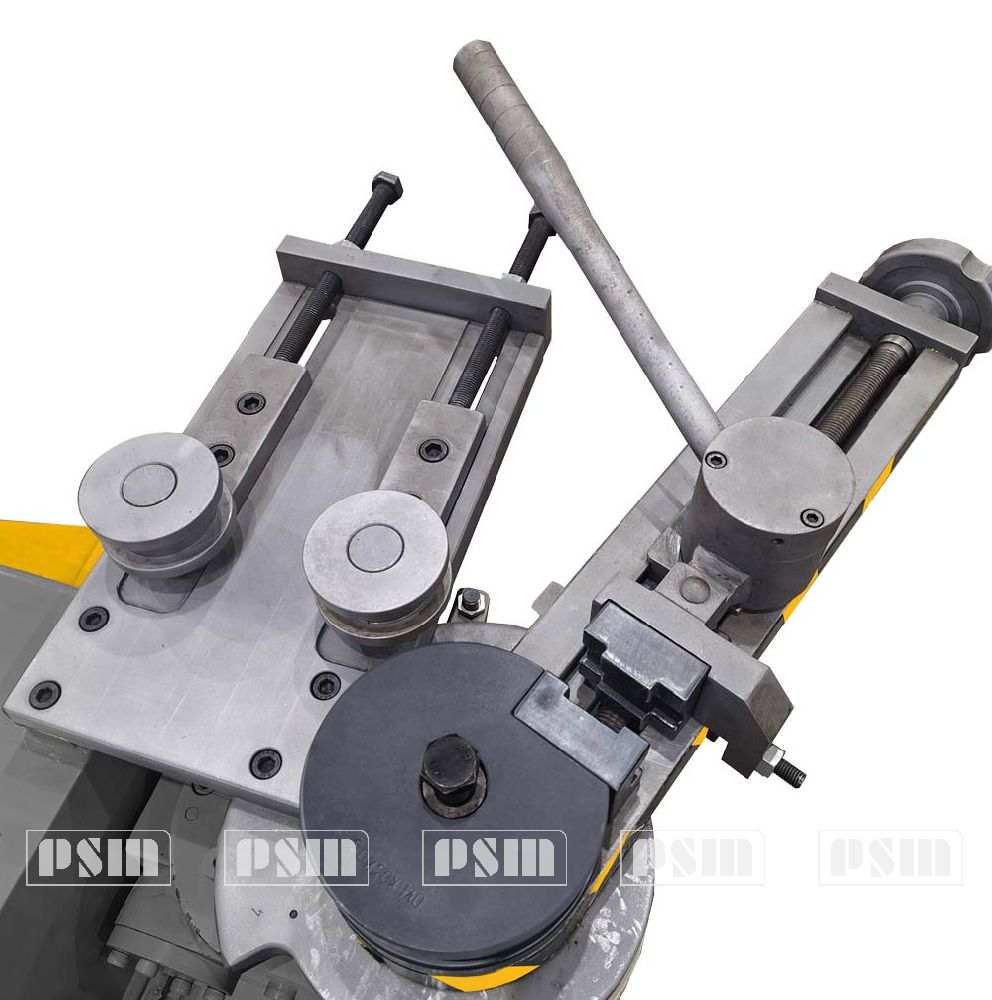

В качестве опоры выступают два ролика, они являются частью оснастки и меняются в зависимости от размера трубы. На гибочный ролик (6) устанавливается механизм поддержки трубы (7) для удобства работы оператора.

В базовой комплектации станок оборудован механическими упорами (3) для быстрого и точного продольного перемещения заготовки и поворота трубы в пространстве. Угол гиба устанавливается на редукторе станка. Полуавтоматическая версия станка с сенсорной панелью управления позволяет сэкономить время на перенастройку станка, получить наибольшую производительность и исключить человеческий фактор в перенастройке на заданный угол.

Преимущества трубогибочной машины с дорном модели ИВ3427:

• Трубогибочная машина позволяет гнуть квадратные профили и трубы овальной формы.
• Трубогиб данной модели дает возможность гибки более сложных изделий с сохранением плоскости в зависимости от комплектации.
• Для аварийной остановки работы трубогибочная машина оснащена специальной, удобно расположенной кнопкой, скорость гибки 50 градусов в секунду.
• Машина позволяет сохранять порядка 100 программ и устанавливать до 12 углов гиба в каждой программе.
• Дополнительной опцией для трубогибочной машины является ручная каретка или каретка с датчиками, которая служит для поворота и перемещения трубы и позволяет удобно и точно позиционировать трубу, если необходимо обеспечить повторяемость изделия, продольное перемещение по упорам.
• Система быстрой смены оснастки под другой тип/размер трубы позволяет сэкономить время в процессе производства изделия.
• Основные компоненты трубогибочной машины ИВ3427, выпускаются нашим Заводом ПромСтройМаш.
• Панель управления использует простой интуитивно понятный интерфейс на русском языке.
• Трубогибочная машина имеет жесткую надежную станину, которую можно дополнительно по требованию заказчика удлинить (опция).

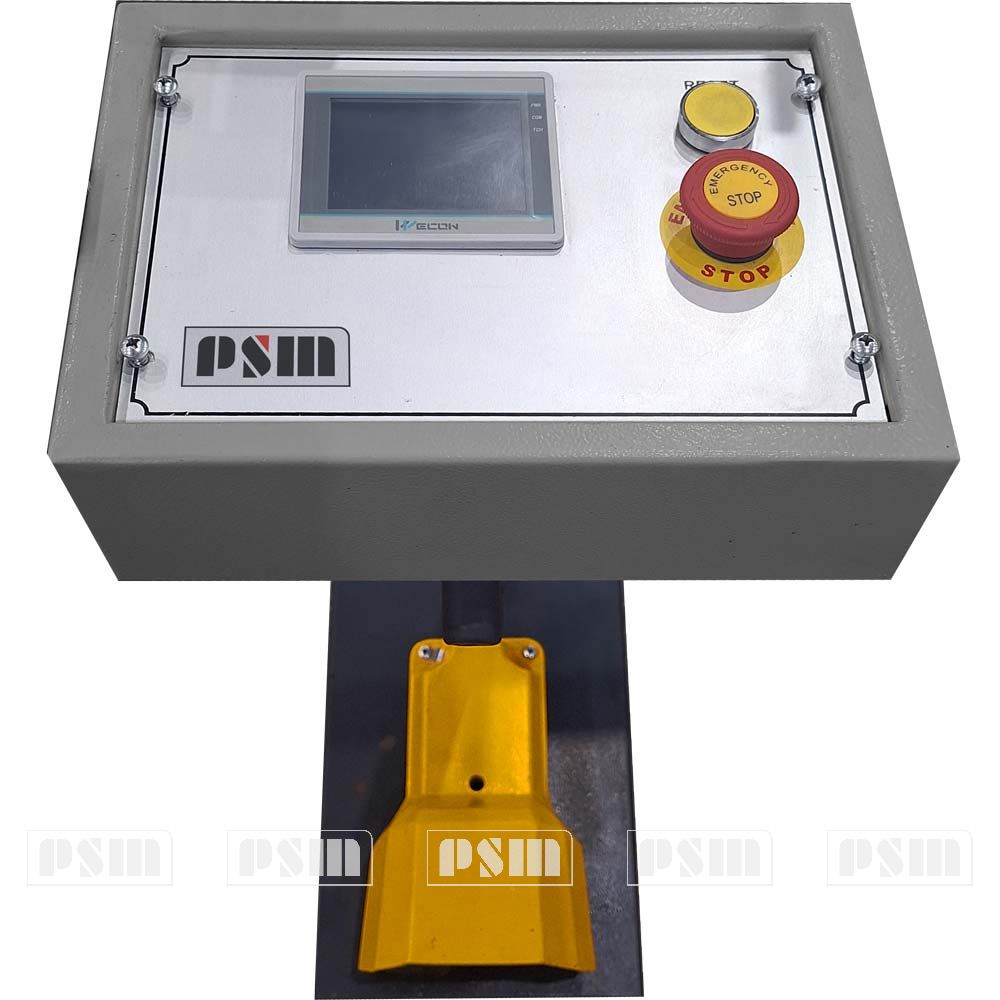

• Выносная панель управления с сенсорным экраном оснащена ножной педалью для удобства оператора.
• В базовой комплектации машина содержит механические упоры для быстрого и точного продольного перемещения и поворота заготовки в пространстве.

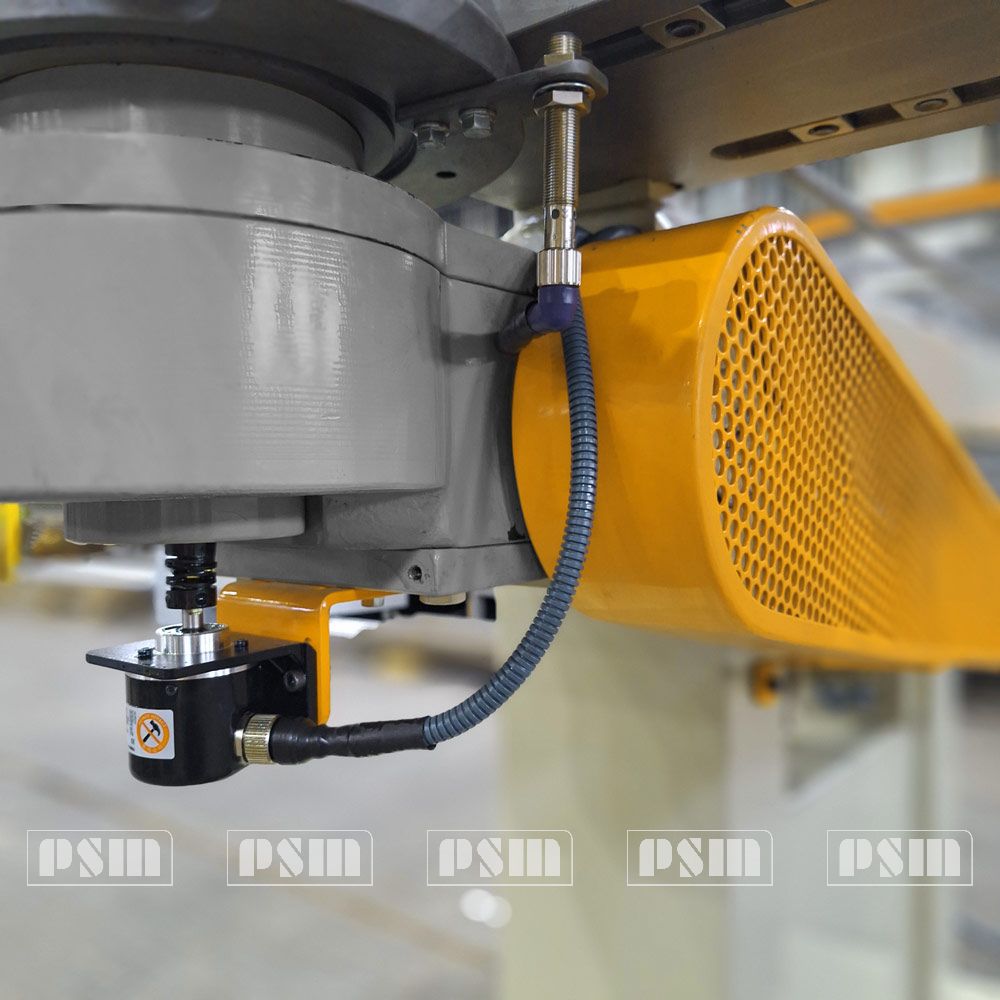

• Трубогибочная машина ИВ3427 оснащена энкодером, благодаря которому он обеспечивает высокую точность гибки, с точностью до 0,5 градусов.
• Машина имеет Декларацию соответствия ТС.

Специалисты нашего Завода ПромСтройМаш изготовят любую необходимую дорновую оснастку по Вашему техническому заданию, обеспечив низкую ее стоимость и высокое качество.

Подготовка к работе трубогибочной машины с дорном модели ИВ3427

1. Подготовка рабочего места
Убедитесь, что рабочая зона вокруг станка чистая и свободная от посторонних предметов.
Проверьте наличие необходимого инструмента и материалов.

2. Подготовка заготовки
Выберите подходящую трубу (круглую, профильную или овальную) для гибки.
Убедитесь, что труба соответствует требованиям по размеру и материалу.

3. Настройка станка
Включите станок и дождитесь его полной загрузки.
На сенсорной панели управления выберите режим программирования.

4. Программирование углов гиба
Введите необходимые углы гиба на сенсорной панели.
Установите последовательность гибки, если требуется несколько углов.
Проверьте введенные данные на панели управления.

5. Фиксация заготовки
Поместите заготовку на рабочую поверхность станка.
Зафиксируйте заготовку вручную, используя упоры для точной фиксации.
Убедитесь, что заготовка надежно зафиксирована и не может сместиться во время гибки.

6. Запуск процесса гибки
На панели управления выберите опцию «Старт» для начала процесса гибки.
Следите за процессом гибки и убедитесь, что станок работает в соответствии с заданной программой.

7. Контроль углов гиба
Во время гибки контролируйте углы с помощью энкодера, который обеспечивает высокую точность.
При необходимости корректируйте параметры на панели управления.

8. Завершение процесса
После завершения гибки остановите станок.
Освободите заготовку от упоров и аккуратно извлеките ее из станка.

9. Проверка готового изделия
Проверьте полученное изделие на соответствие заданным параметрам и углам.
Убедитесь, что изделие соответствует стандартам качества.

10. Уборка рабочего места

После завершения работы уберите рабочее место, очистите станок от стружки и остатков материала.
Проверьте состояние инструмента и оборудования, при необходимости произведите обслуживание.

Дополнительные советы:
Перед началом работы ознакомьтесь с инструкцией по эксплуатации станка.
Соблюдайте все меры безопасности, включая использование защитных очков и перчаток.
