Назначение

Характеристики

Описание

Комплектация

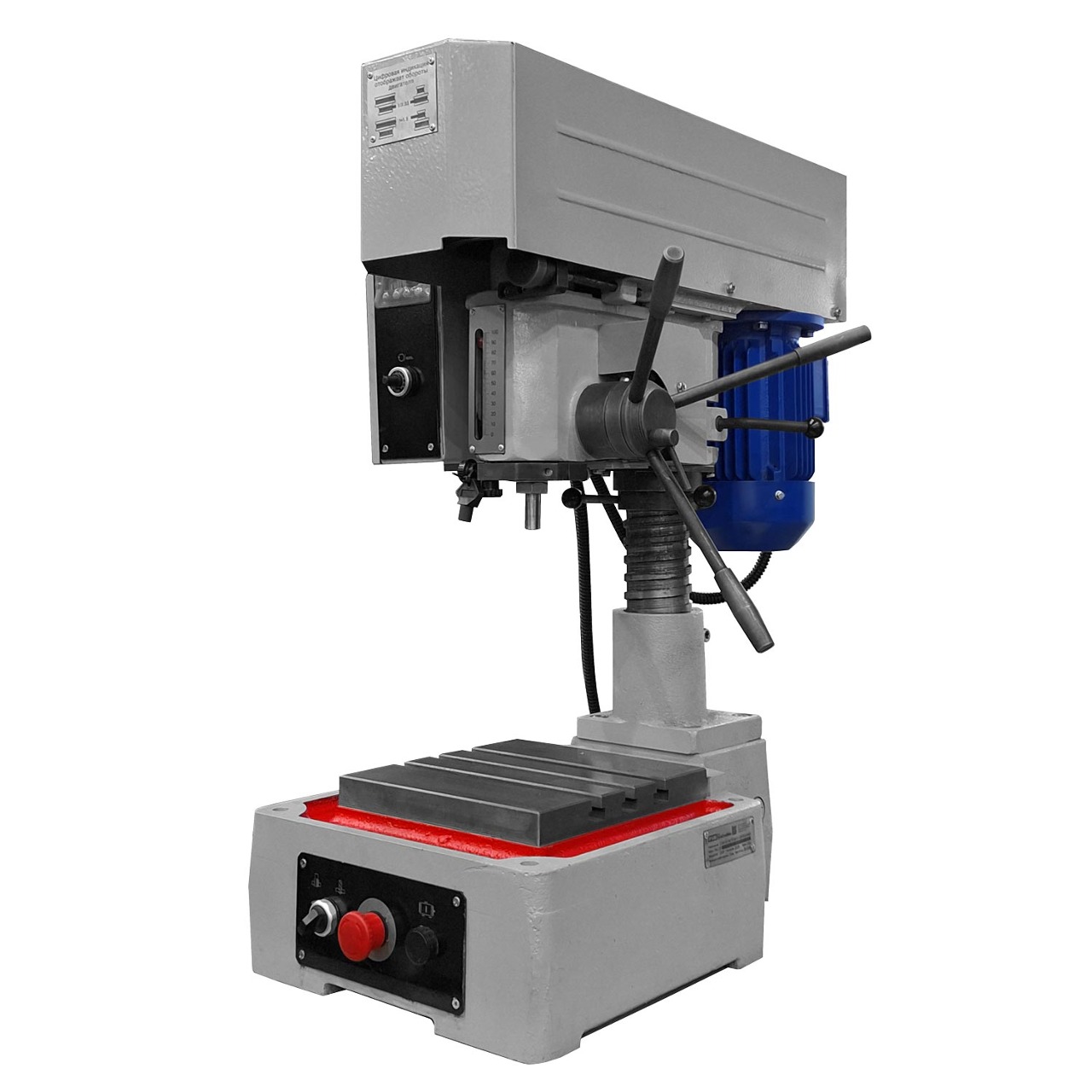

Назначение настольного вертикально-сверлильного станка 2М112 исп. 4

Настольно-сверлильный станок 2М112 исп. 4 применяется для операций сверления, нарезания резьбы, зенкерования, развертывания заготовок из различных материалов;
Настольно-сверлильный станок 2М112 исп. 4 используют для сверления отверстий диаметром до 16 мм и нарезания резьбы до М12, как в небольших мастерских, так и на производственных предприятиях.
Регулировка скорости вращения шпинделя производится вращением рукоятки потенциометра при включенном электродвигателе, а выбор рабочего диапазона при выключенном двигателе методом перестановки ремня на шкивах. Подача при сверлении — ручная.
В режиме нарезания резьбы, активируется механизм регулируемых конечных включателей с автореверсом.
В режиме сверления глубина обработки регулируется ограничителем подачи шпинделя.
У станка имеются механизмы управления, которые корректируют: натяжение приводного ремня, подачу шпинделя рукой, передвижение по колонне шпиндельной бабки и крепление бабки на колонне;
Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. Станок 2М112 исп. 4 не требует никакого сложного ухода и технического обслуживания.
Отсчет глубины обработки производится по шкале перемещения шпинделя.
Сверление отверстий в режиме нарезания резьбы запрещено.

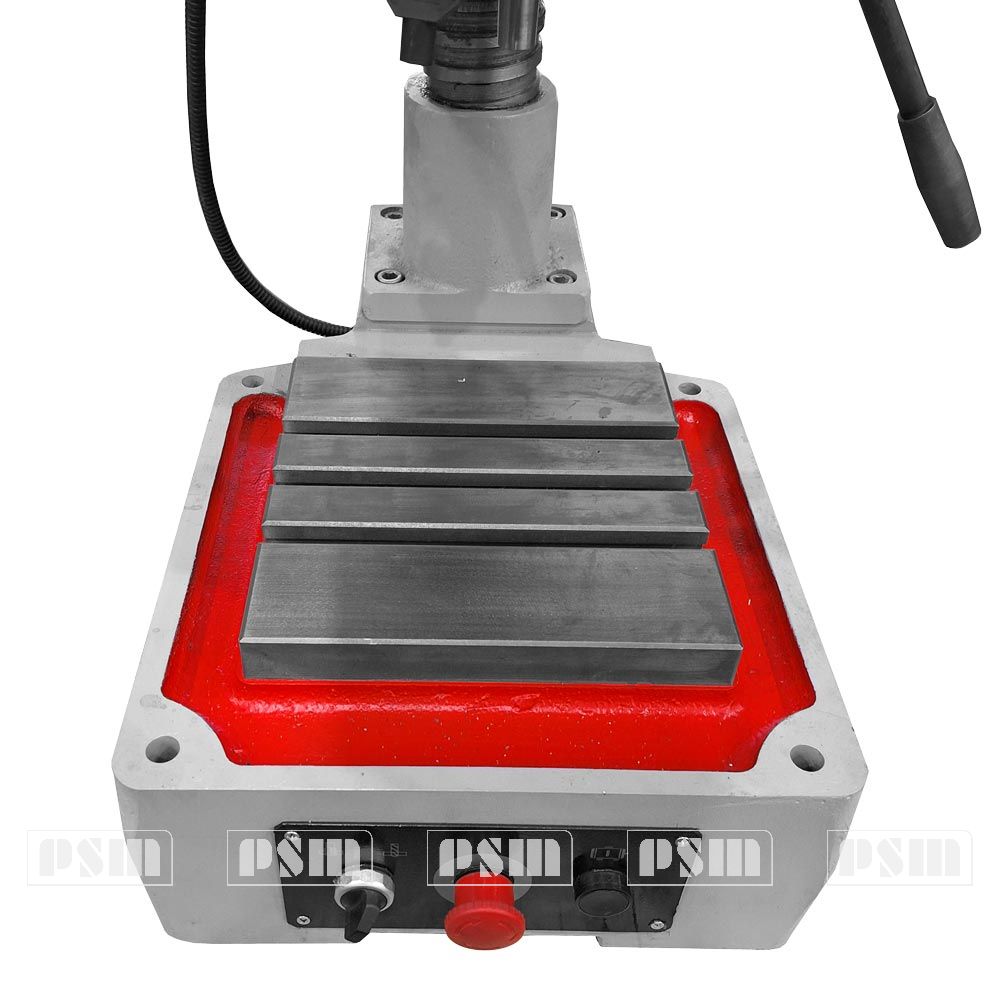

Основные особенности

Станок имеет 2 диапазона скоростей вращения шпинделя, 30…300 и 150…1500, с плавной регулировкой вращения внутри каждой скорости, которая обеспечена применением частотного преобразователя в электрической схеме привода.
Механизм конечных выключателей в режиме нарезания резьбы с автоматическим реверсом и остановкой шпинделя.

Технические характеристики 2М112 исп. 4

	2М112	2М112 исп. 1	2М112 исп. 2	2М112 исп. 3	2М112 исп. 4
Макс. диаметр сверления в стали 45 ГОСТ 1050-88, мм	12	16	16	16	16
Диаметр нарезаемой резьбы, мм	-	-	-	-	М12
Радиальное биение конуса шпинделя, не более, мкм	10	10	10	5	10
Вылет шпинделя (расстояние от оси шпинделя до направляющей колонны), мм	190	190	190	190	190
Размер конуса шпинделя внутренний по ГОСТ 9953-82	В18	В18	В18	В18	В18
Цена деления лимба, мм	1	1	1	1	1
Наибольшее перемещение шпинделя, мм	100	100	100	100	100
Расстояние от торца шпинделя до рабочей поверхности стола/основания, мм	50/400	50/400	50/400	50/400	50/400
Размеры рабочей поверхности стола, мм	250x250	250x250	250x250	250x250	250x250
Количество Т-образных пазов основания	3	3	3	3	3
Ширина Т-образных пазов основания, мм	14	14	14	14	14
Расстояние между Т-образными пазами основания, мм	50	50	50	50	50
Число скоростей шпинделя	5	5	2	1	2
Число оборотов, об/мин	450, 950, 1500, 2400, 4500	450, 950, 1500, 2400, 4500	300...1500, 1500...4500	450...4500	30…300 150…1500
Подача при сверлении	ручная	ручная	ручная	ручная	ручная
Напряжение питания, В	380	380	380	380	380
Мощность электродвигателя, кВт	0,55	0,75	0,75	1,5	1,1
Частота вращения, об/мин.	1500	1500	1500	1500	1000
Тип двигателя	АДМ71А4	АДМ71В4	АДМ71В4	KY130 AS0430-15	АМД80В6
Габаритные размеры (не более), мм	770х 370х880	770х 370х880	770х 370х880	770х 370х880	770х 370х880
Габаритные размеры (в упаковке), мм	800x 500x900	800x 500x900	800x 500x900	800x 500x900	800x 500x900
Масса, кг	130	132	140	145	145

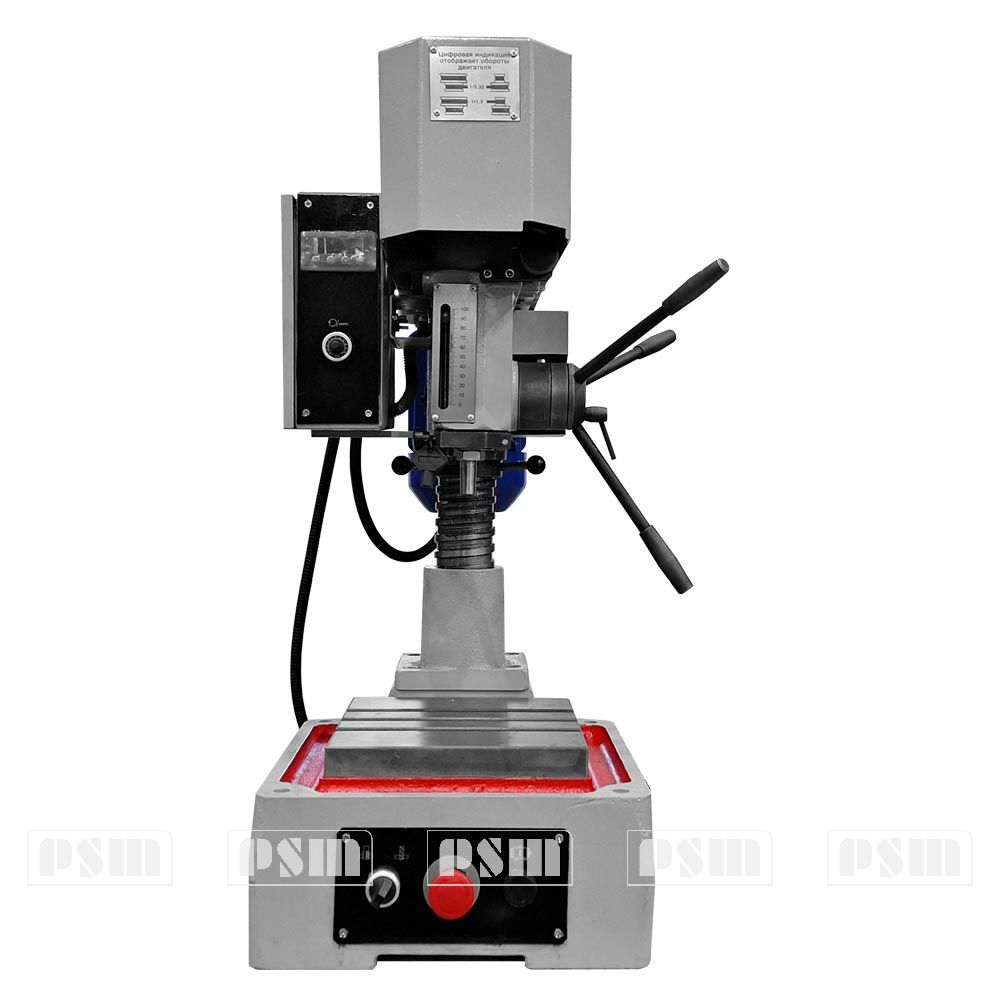

УСТРОЙСТВО И РАБОТА СТАНКА 2М112 исп. 4

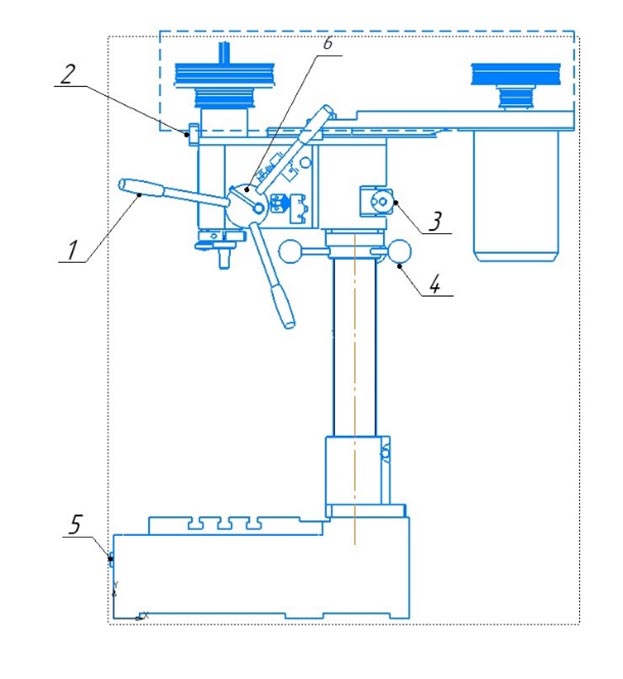

Основные детали управления и настройки настольно-сверлильного станка 2М112 исп. 4

рукоятка ручной подачи шпинделя
рукоятка натяжения ремня
рукоятка для фиксации шпиндельной бабки на колонне
рукоятка для перемещения шпиндельной бабки по колонне
кнопки управления электродвигателем
механизм конечных выключателей
устройство регулировки и индикации оборотов двигателя

Основные узлы настольно-сверлильного станка 2М112 исп. 4

колонна
рукоятка зажимного устройства шпиндельной бабки
привод
гайка механизма подъема
стол
шпиндель
защитный кожух
кронштейн
бабка шпинделя

Бабка шпинделя сверлильного станка 2М112 исп. 4

В бабке шпинделя сверлильного станка 2М112 исп. 4 смонтирован шпиндельный узел. Сзади к бабке прикреплен электродвигатель.

Колонна станка 2М112 исп. 4

Колонна настольно-сверлильного станка 2М112 исп. 4 прикреплена к столу кронштейном, с которым она имеет неподвижное соединение

Шпиндельный узел сверлильного станка 2М112 исп. 4

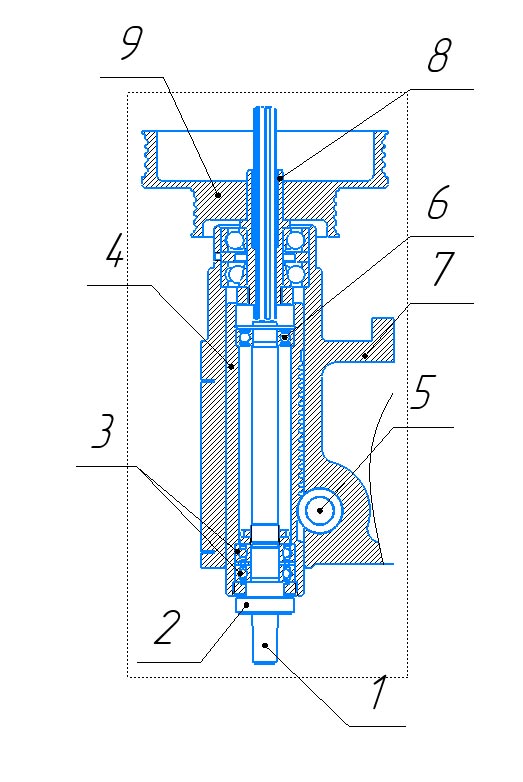

Шпиндельный узел настольно-сверлильного станка 2М112.01 смонтирован в корпусе. Сам шпиндель 1 смонтирован в гильзе 4 на шарикоподшипниках 3 и 6.

Шпиндель получает вращение от втулки 8 и шкива 9 через шлицевое соединение. Подача шпинделя — ручная, осуществляется вращением штурвала при помощи валика — шестерни 5 и гильзы 4 с рейкой.

Гайка 2 предназначена для снятия сверлильного патрона с конуса шпинделя 1.

Привод станка 2М112 исп. 4

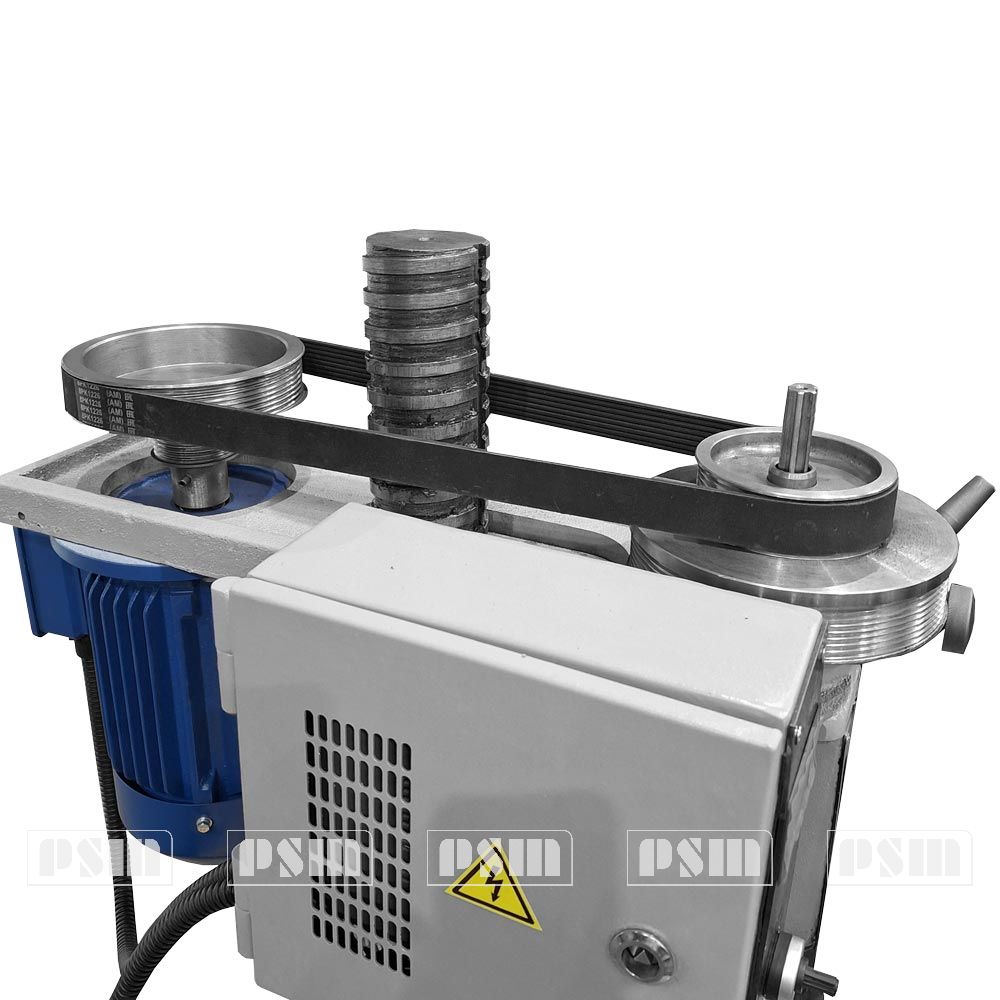

Электродвигатель посредством подмоторной плиты прикреплен к бабке шпинделя. На оси электродвигателя находятся ступенчатый шкив, который соединен со шкивом шпинделя многоручьевым поликлиновым ремнем.

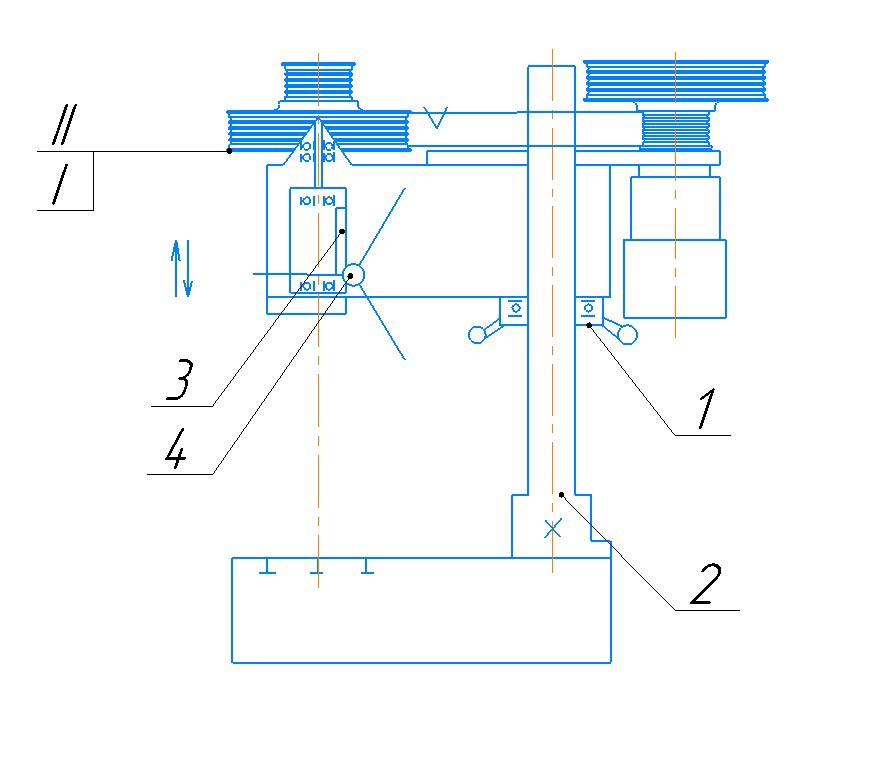

Кинематическая схема настольно-сверлильного станка 2М112 исп. 4

гайка
колонна
рейка гильзы
вал-шестерня

№ ступеней	1	2
Положение ремня (обозначение по кинематической схеме)	I	II
Число оборотов шпинделя при прямом вращении (регулируется плавно)	30…300	150…1500
Число оборотов шпинделя при обратном вращении	30…300	150…1500

Настройка и наладка настольно-сверлильного станка 2М112 исп.4

Механизм ограничения глубины сверления

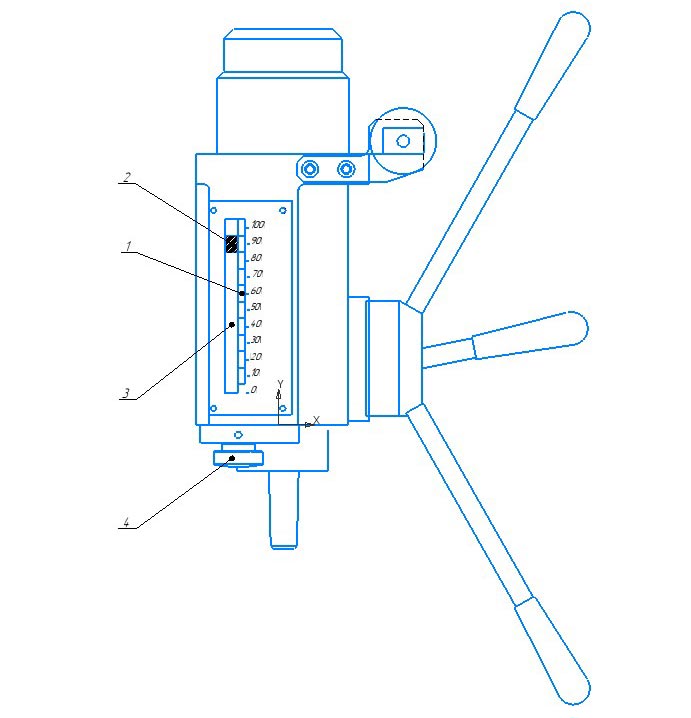

На рисунке изображена шкала ограничителя глубины сверления. Поворотом штурвала следует довести сверло до поверхности обрабатываемого материала и засверлить его на глубину конусной заточки сверла. Затем поворотом гайки 4 установить указатель 2 в положение равное необходимой глубине сверления.

Механизм ограничения глубины сверления

1 - шкала;
2 - указатель;
3 - винт;
4 - гайка

Механизм конечных выключателей с функцией автореверса

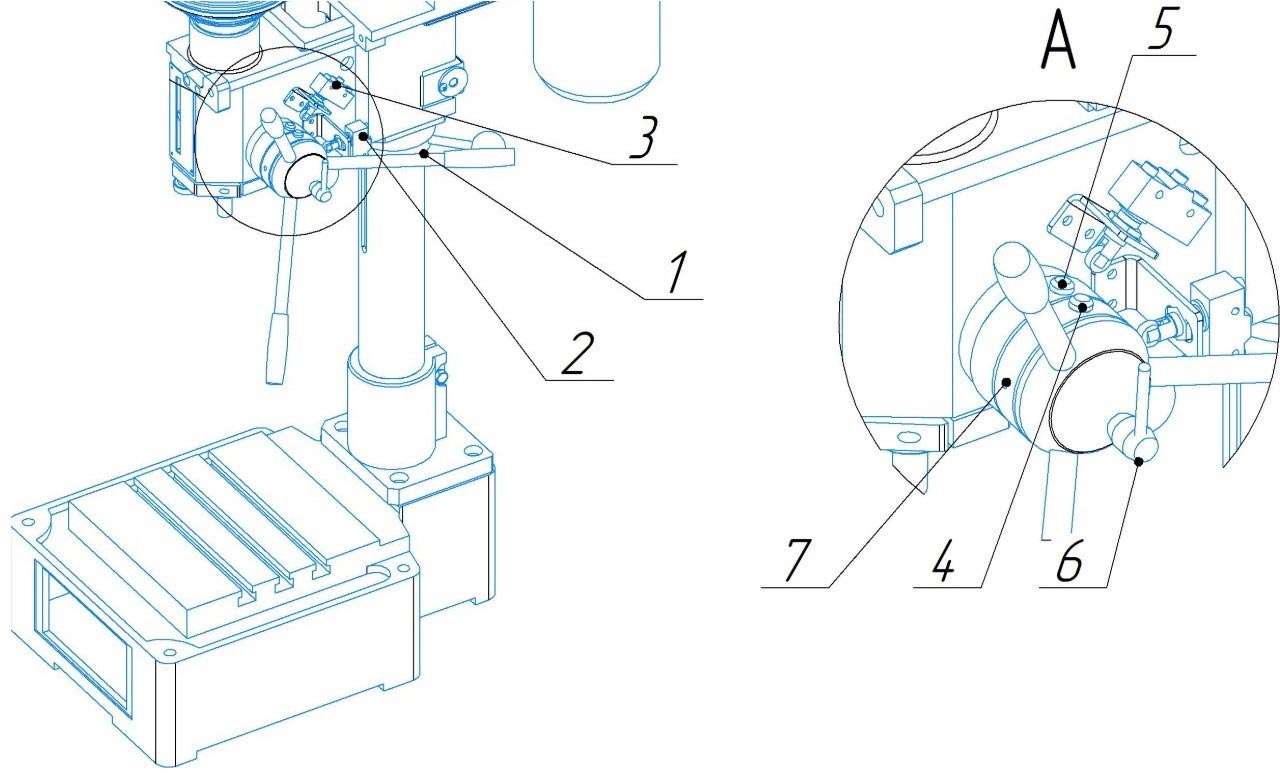

На рисунке изображен механизм конечных выключателей с функцией автореверса и остановки электродвигателя. Использование данного механизма возможно в только в режиме нарезания резьбы.

Для регулировки механизма конечных выключателей необходимо снять защитных кожух механизма, расслабить фиксатор регулировки (6), расслабить индивидуальный фиксатор механизма (7), вращением колес упоров концевых выключателей (4 и 5) подобрать их необходимое положение, исходя из требований глубины нарезания резьбы, проверив точность необходимой настройки затянуть в обратном порядке фиксаторы (6 и 7) и установить защитный кожух.

Механизм конечных выключателей с функцией автореверса

Рукоятка подачи шпинделя
Конечный выключатель электродвигателя
Конечный переключатель реверса электродвигателя
Упор концевого выключателя электродвигателя
Упор концевого переключателя реверса электродвигателя
Фиксатор регулировки колес механизма конечных выключателей
Индивидуальный фиксатор колеса концевого выключателя электродвигателя.

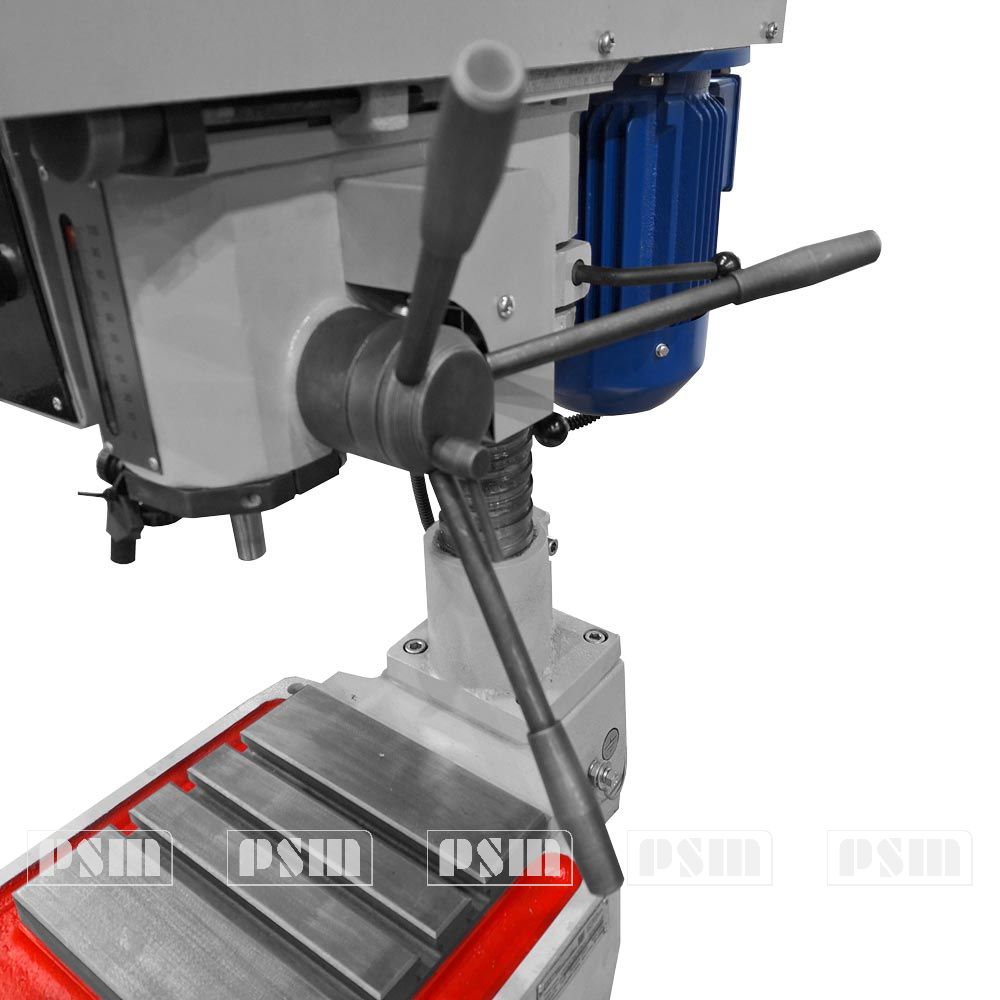

Передвижение шпиндельной бабки настольно-сверлильного станка 2М112 исп. 4

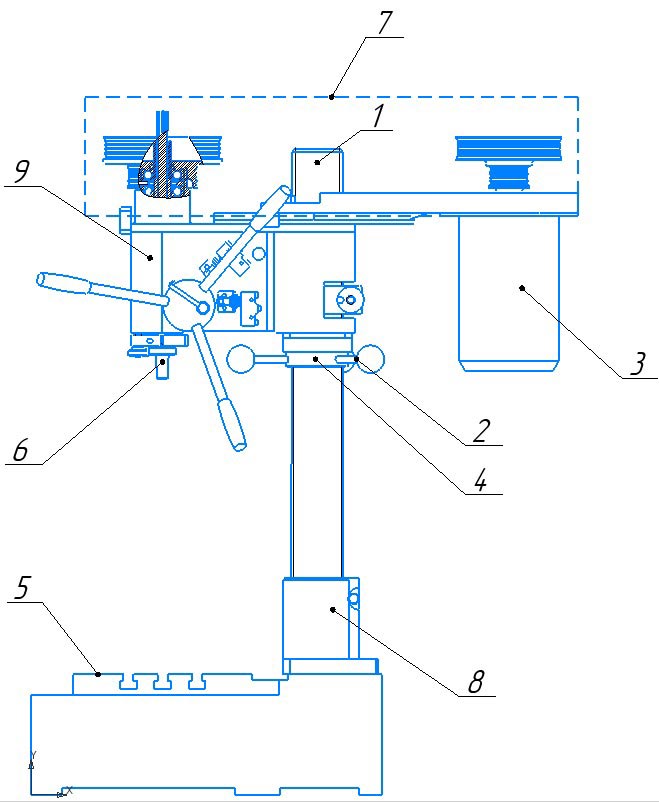

Чтобы можно было перемещать шпиндельную бабку 9 по колонне 1 необходимо освободить рукоятку 2. Поворотом гайки 4 влево или вправо поднимаем или опускаем шпиндельную бабку 9.

Передвижение шпиндельной бабки настольно-сверлильного станка 2М112 исп. 4

Натяжение ремня сверлильного станка 2М112 исп. 4

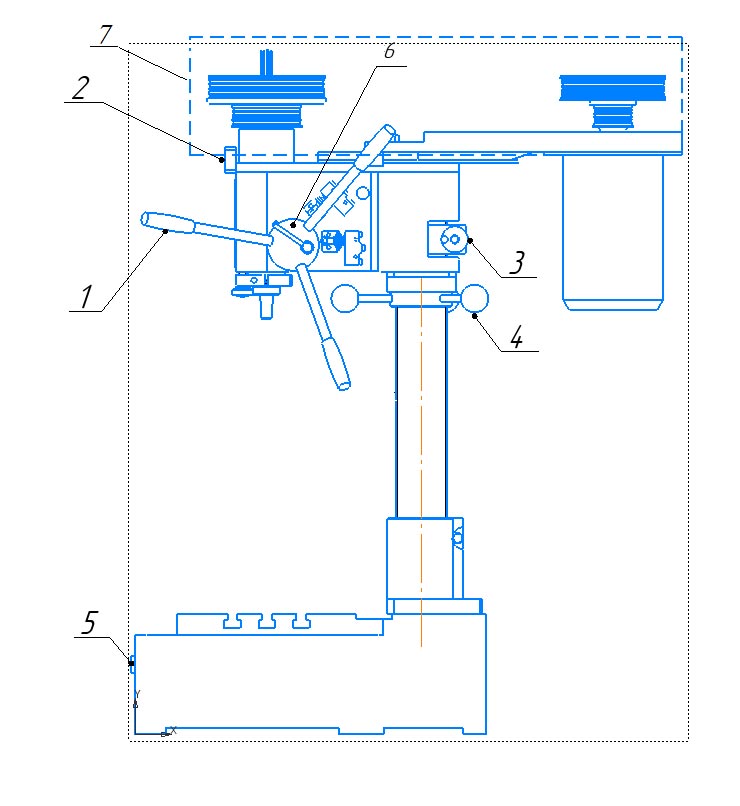

По мере износа ремня происходит его растяжение. Для натяжения ремня предназначена рукоятка 2

Натяжение ремня сверлильного станка 2М112 исп. 4

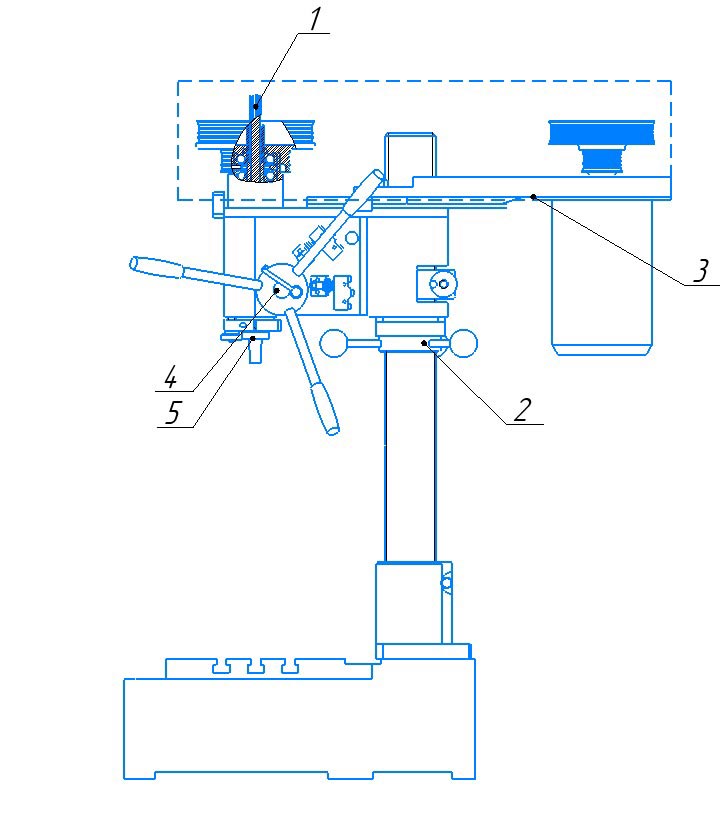

Система смазки сверлильного станка 2М112 исп. 4

Условное обозначение	Места смазки	Режим смазки или смена масла	Марка смазочного материала
1	Шлицевая часть шпинделя	Раз в 2 дня	И-20А
2	Гайка и поверхность колонны	Раз в 7 дней	ЦИАТИМ-203
3	Поверхность соединения подмоторной плиты	Раз в 30 дней	И-20А
4	Шейка вал- шестерни шпинделя и фиксатор корпуса на колонне	Раз в 3 дня	И-20А
5	Шарикоподшипники гильзы шпинделя	Раз в 6 месяцев	ЦИАТИМ-203

Транспортировка и распаковка настольно-сверлильного станка 2М112 исп. 4

Для транспортировки станок 2М112 исп. 4 упаковывается в собранном виде. Перед упаковкой корпус сверлильного станка 2М112 исп. 4 опускается по колонне в крайнее положение.

Все обработанные поверхности покрыты слоем антикоррозионной смазки. Комплект принадлежностей упакован вместе с настольно-сверлильным станком 2М112 исп. 4.

Монтаж и установка сверлильного станка 2М112 исп. 4

Установить сверлильный станок 2М112 исп. 4 на деревянном или металлическом верстаке. При установке станок 2М112 исп. 4 должен быть надежно заземлен и подключен к общей системе заземления цеха. К верстаку настольно-сверлильный станок кренить 4 болтами.

Подготовка настольно-сверлильного станка 2М112 исп. 4 к первоначальному пуску

Удалить антикоррозионные покрытия, нанесенные перед упаковкой на открытые обработанные неокрашенные части станка, с помощью авиационного бензина или уайт-спирита (тяжелого бензина), или керосина.

Смазать все места, указанные в разделе «Система смазки».

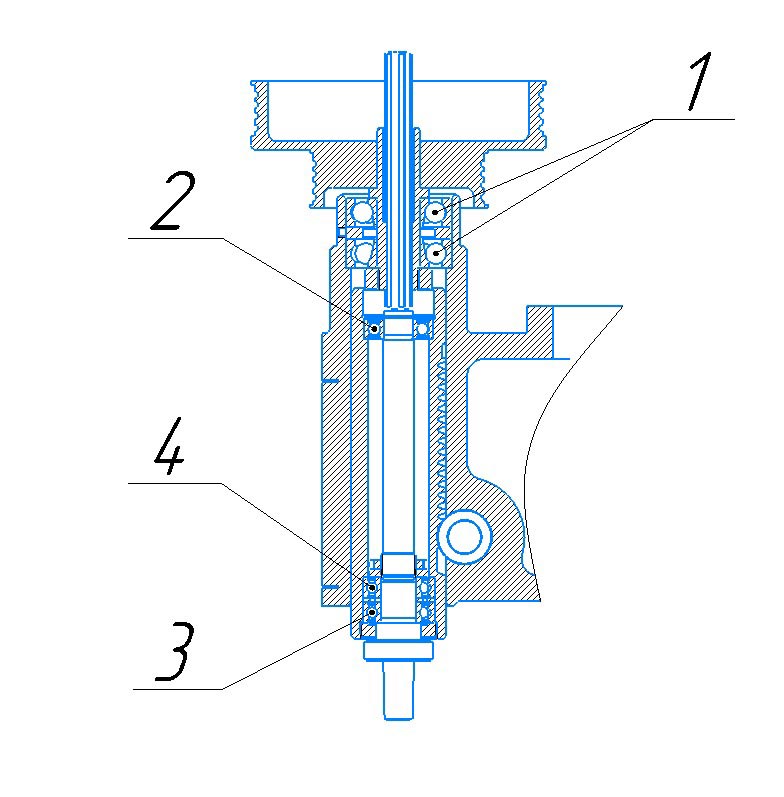

Схема расположения и спецификация подшипников качения настольно-сверлильного станка 2М112 исп. 4

№	№ подшипников по стандарту	Тип подшипника	Место установок		№ позиции по схеме	Кол-во
№	№ подшипников по стандарту	Тип подшипника	узел	№ вала	№ позиции по схеме	Кол-во
1	180305 (6305 2RS)	Шарикоподшипник радиальный однорядный	Шпиндель	1	1	2
2	6-180203С17 (6203RS)	Шарикоподшипник радиальный однорядный	Шпиндель	1	2	1
3	180104 (6004RS)	Шарикоподшипник радиальный однорядный	Шпиндель	1	3	1
4	180104 (6004RS)	Шарикоподшипник радиальный однорядный	Шпиндель	2	4	1

По Техническому Заданию заказчика настольно-сверлильные станки 2М112 исп.4, могут быть изготовлены в различной комплектации, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики оборудования, завод-изготовитель оставляет за собой.

Стандартная комплектация 2М112 исп. 4

Настольно-сверлильный резьбонарезной станок 2М112 исп. 4
Преобразователь частоты в электрической схеме привода.
Концевые выключатели для установки глубины нарезания резьбы
ПC-16 B18 Патрон сверлильный
Ключ к патрону
Тех. документация

Акт технического испытания станка 2М112 исп. 4
Руководство по эксплуатации станка 2М112 исп. 4 с приложением чертежей быстроизнашиваемых деталей.

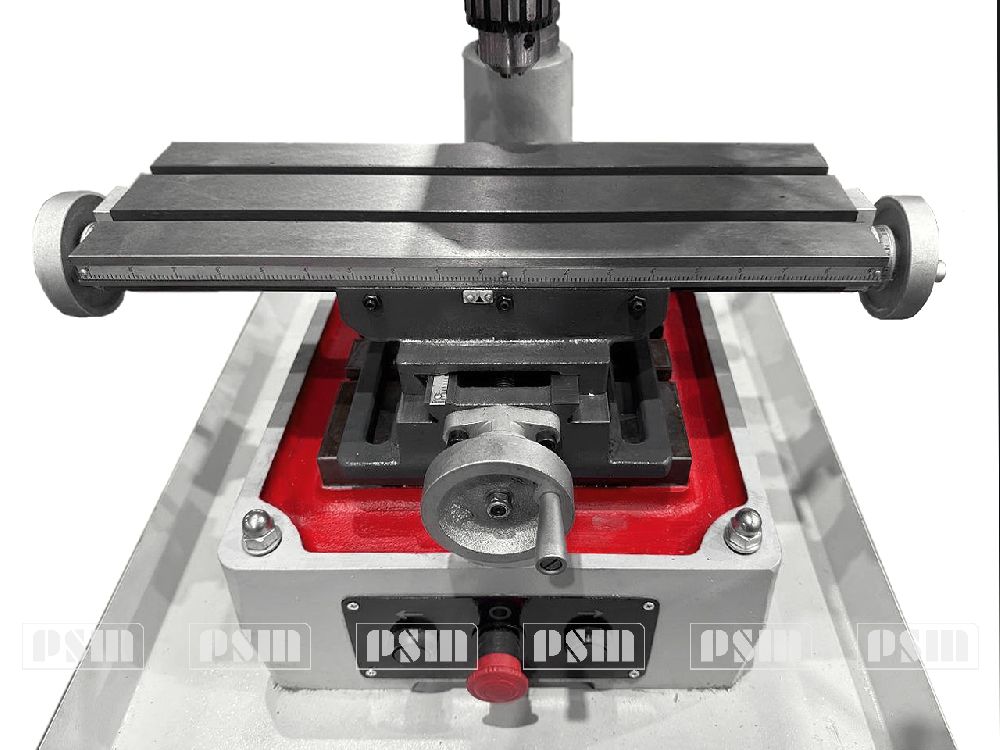

Дополнительные опции 2М112 исп. 4

Тиски 7200-0229 ГОСТ 16518-96
Патрон резьбонарезной М3-М12
Светильник НКП ГОСТ
Пружина 2М112-21-403
Тумба
Защитный экран
