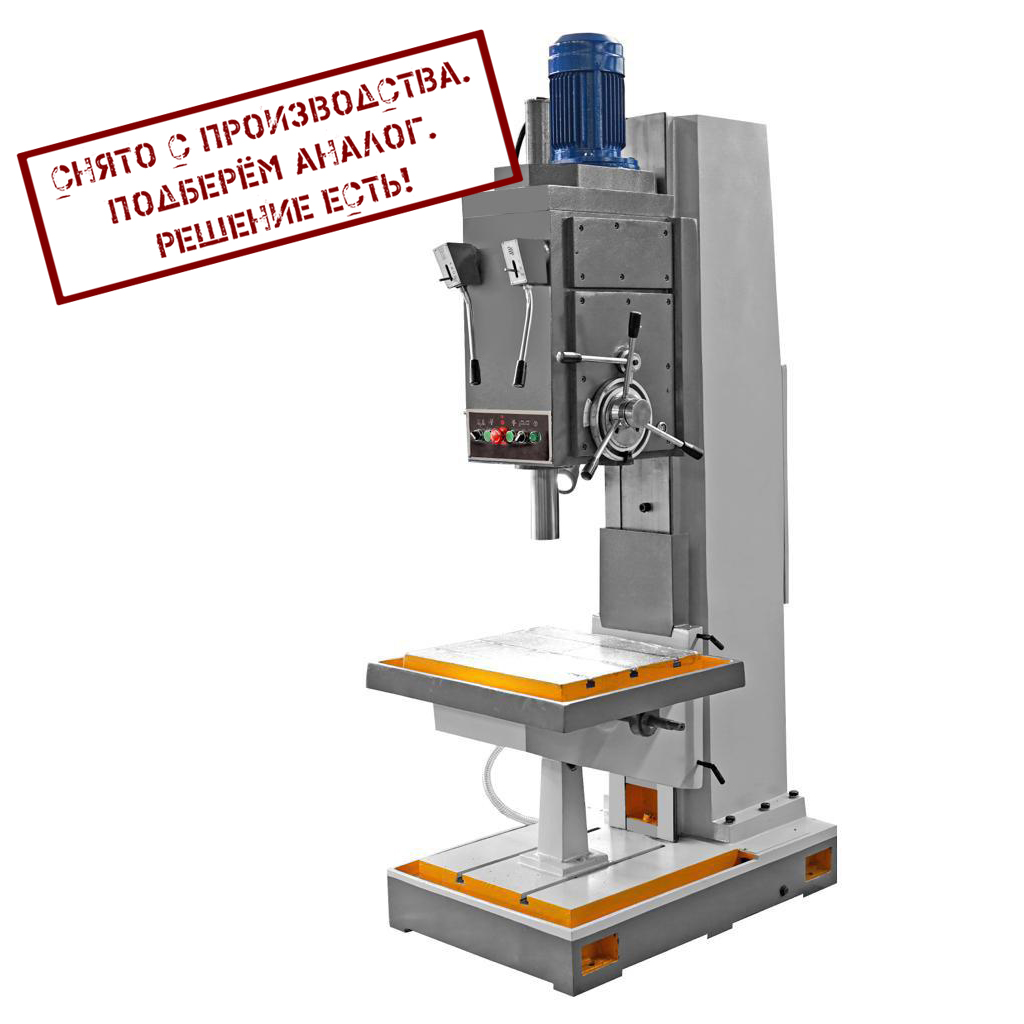

Вертикально-сверлильный станок 2М50
Артикул: PSMM050134
Диаметр 50мм, Вылет шпинделя 335мм
Назначение оборудования
Назначение вертикально-сверлильного станка 2М50
Станок вертикально-сверлильный модели 2М50 предназначен для выполнения следующих видов работ: сверления, рассверливания, зенкерования, зенкования, развертывания и подрезки торцев ножами. Обработка производится быстрорежущим и твердосплавным инструментом в деталях из различных конструкционных материалов. Станок используется для работы в условиях единичного, мелкосерийного и серийного производства в ремонтных и сборочных цехах. Реверсирование электродвигателя главного движения позволяет производить на станках нарезание резьбы машинными метчиками.
Класс точности станка – Н по ГОСТ 8-82 Е. Станок не предназначен для обработки горючих материалов. Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.
Нижнее рабочее значение температуры окружающего воздуха должно быть не ниже +1ºС, верхнее рабочее значение температуры окружающего воздуха не выше +35ºС, относительная влажность должна быть не более 80% при 25ºС. Станок может быть изготовлен по заказу для эксплуатации при значении рабочих температур от -10ºС до +45ºС. Запыленность помещения в пределах санитарной нормы. Станок не должен подвергаться воздействию местного нагрева и сильных температурных перепадов.
Вертикально-сверлильный станок 2М50 производится в России на Заводе ПромСтройМаш и поставляется во все регионы РФ и страны ближнего зарубежья.
Станок вертикально-сверлильный 2М50 вариант мощного сверлильного оборудования, которое в то же время не занимает много места и достаточно простое в управлении. Технические характеристики позволяют вертикально-сверлильному станку 2М50 выполнять операции, связанные со сверлением, зенкерованием, развертыванием, рассверливанием и зенкованием.
Технические характеристики 2С132
| Условный диаметр сверления в чугуне/стали,мм | 32…50 |
|---|---|
| Макс. диаметр сверления в стали 45 ГОСТ 1050-88, мм | 50 |
| Диаметр нарезаемой резьбы, мм | M33 |
| Вылет шпинделя (расстояние от оси шпинделя до направляющей колонны), мм | 335 |
| Размер конуса шпинделя | Morse 5 |
| Цена деления лимба, мм | 1 |
| Наибольшее перемещение шпинделя, мм | 250 |
| Расстояние от торца шпинделя до рабочей поверхности стола, max/min, мм | 670/1070 |
| Наибольший ход подъемного стола, мм | 400 |
| Размеры рабочей поверхности стола, мм | 490х565 |
| Размеры подьемного стола,мм | 635х705 |
| Количество Т-образных пазов стола | 3 |
| Ширина Т-образных пазов стола, мм | 18Н12 |
| Размеры основания, мм | 670х1020 |
| Размер рабочей поверхности основания,мм | 550х610 |
| Количество Т-образных пазов основания | 2 |
| Ширина Т-образных пазов основания, мм | 18Н12 |
| Расстояние между Т-образными пазами основания, мм | 235±0.4 |
| Пределы частот вращения шпинделя, мин-1: | 31,5-1400 |
| Пределы рабочих подач шпинделя, мм/об. | 0,056; 0,012; 0,16; 0,224; 0,315; 0,45; 0,63; 0,90; 1,80 |
| Число ступеней рабочих подач | 9 |
| Наибольшая масса заготовки на подьемном столе,кг | 600 |
| Напряжение питания, В | 380 |
| Двигатель главного привода | Односкоростной |
| Мощность электродвигателя, кВт | 4 |
| Частота вращения, об/мин. | 1450 |
| Масса, кг | 1350 |
| Габаритные размеры без упаковки,мм | 1100х900х2530 |
Базовая комплектация
- Станок в сборе;
- Руководство по эксплуатации;
- Технический паспорт
- Декларация соответствия требованиям ТР ТС
Дополнительные опции
- Патрон сверлильный ПСС-10
- Тиски станочные неповоротные 7200-0209-02
- Тиски станочные поворотные 7200-0210-02
- Комплект сверл диаметром 1-30 мм
- Втулки переходные 6100-0141, 6100-0143
- Клинья к инструменту 7851-0012 (№2), 7851-0013 (№3)
- Оправка
- Патрон резьбонарезной
- Комплект предохранительных головок для резьбонарезного патрона
