Настольно-сверлильный станок 2М112 исп. 1

Артикул: PSMM050010
2М112 исп. 1

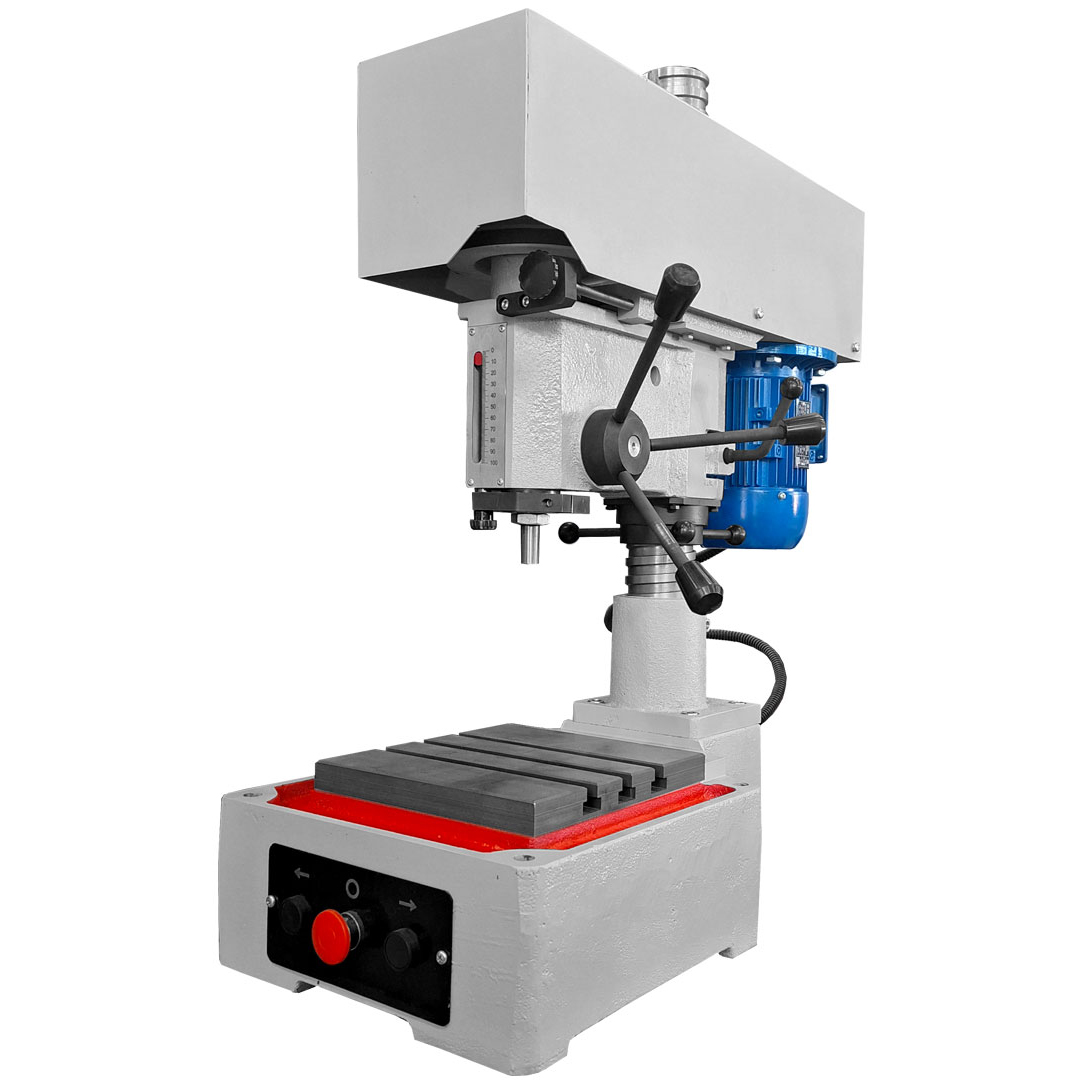

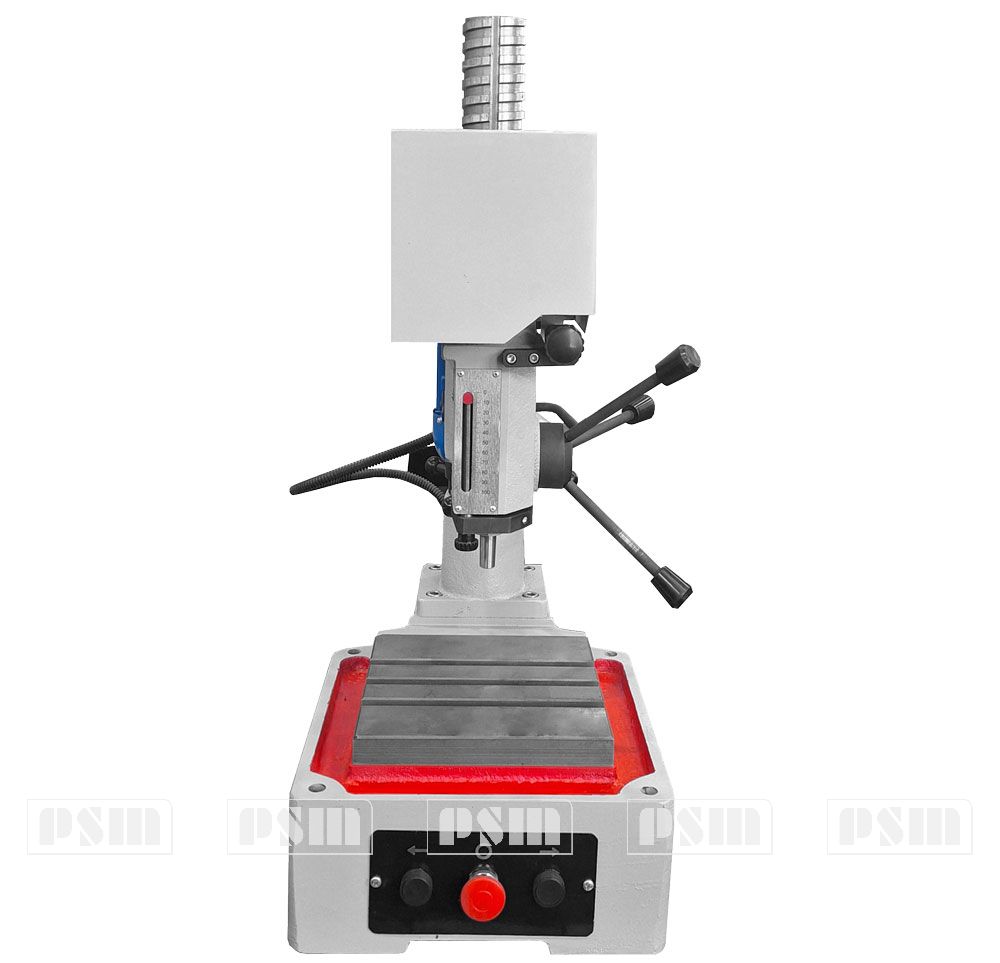

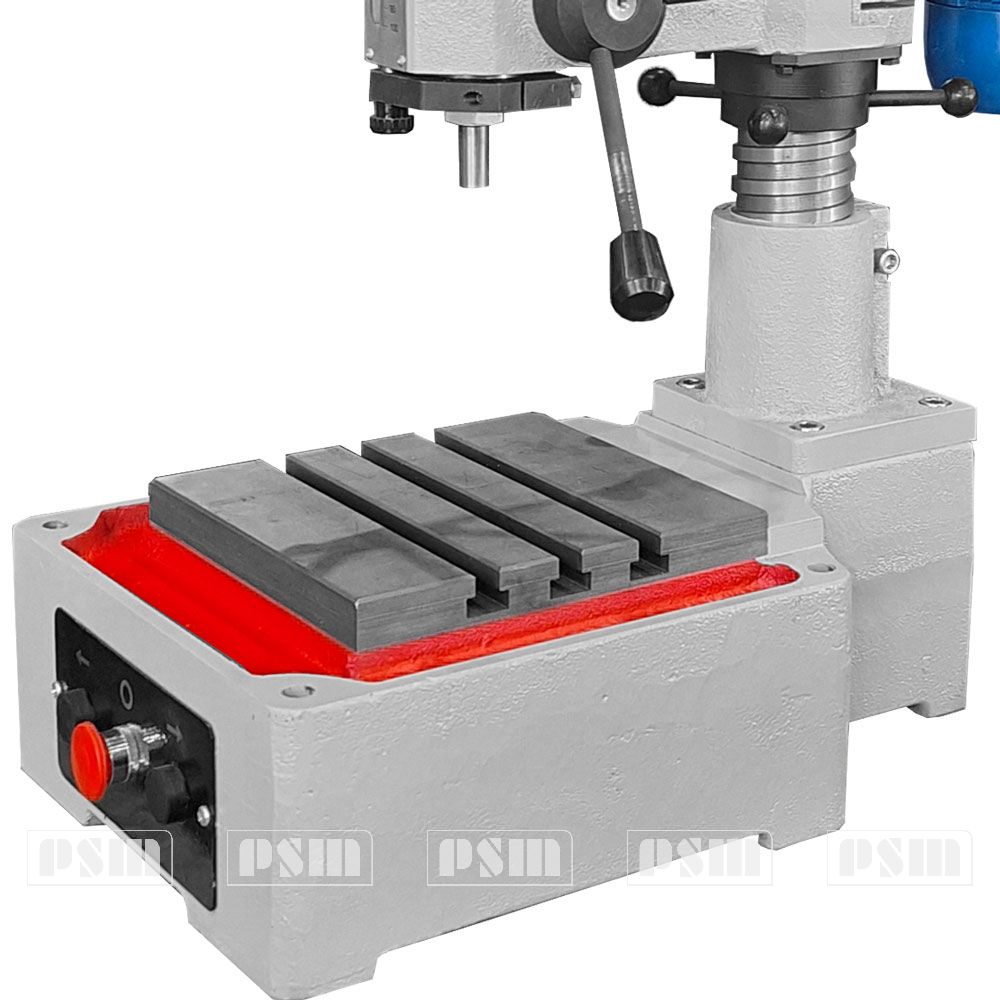

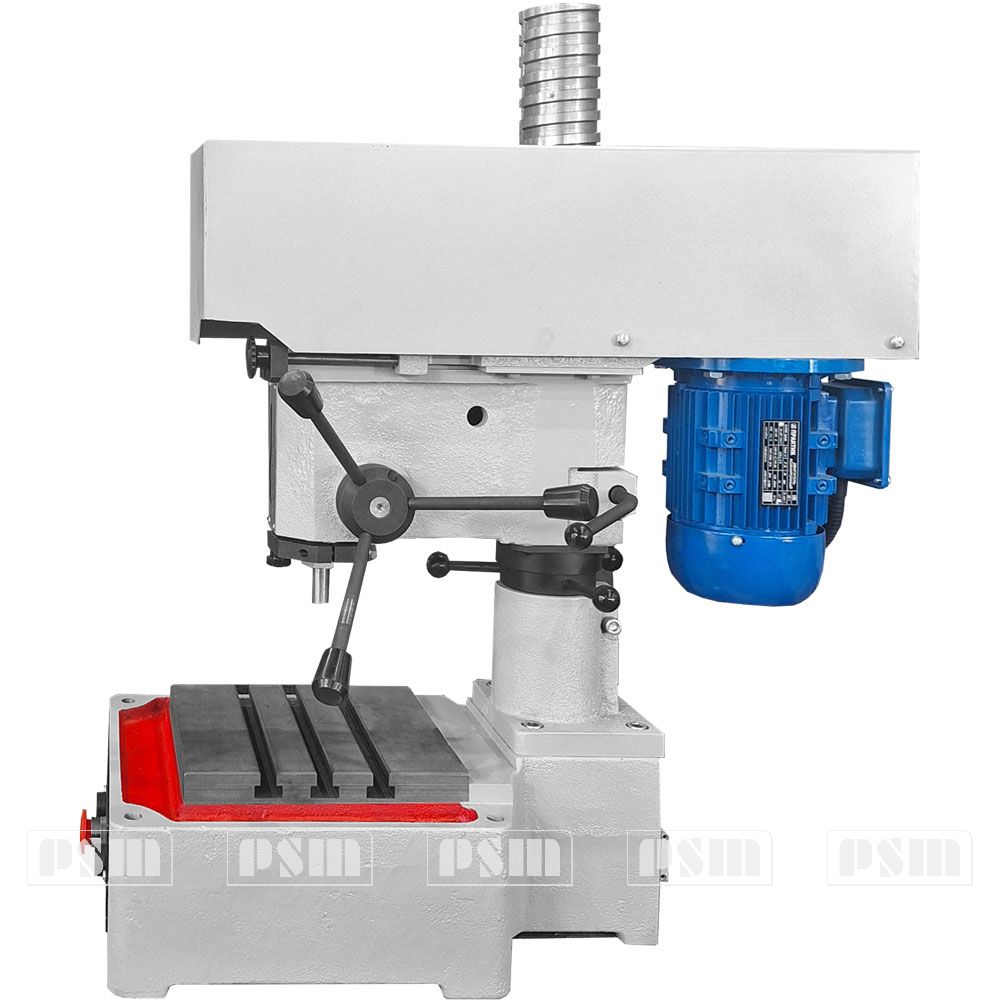

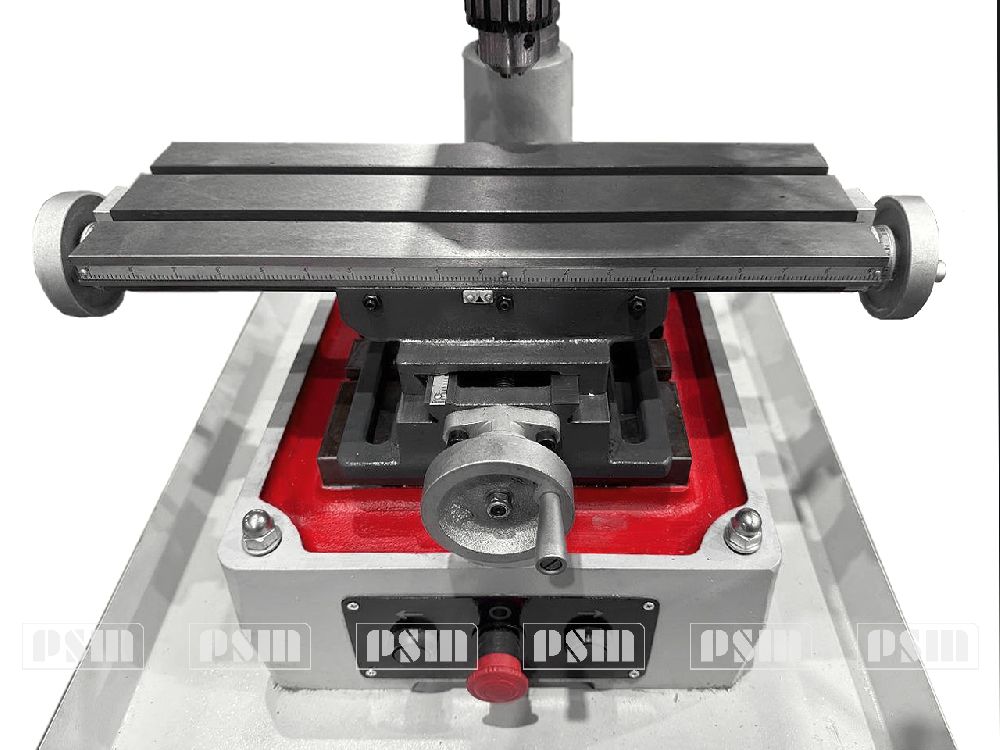

Станок настольно-сверлильный 2М112 исп. 1
Станок настольно-сверлильный 2М112 исп. 1
Станок настольно-сверлильный 2М112 исп. 1
Станок настольно-сверлильный 2М112 исп. 1
Станок настольно-сверлильный 2М112 исп. 1
2М112 исп. 1
Станок настольно-сверлильный 2М112 исп. 1
Станок настольно-сверлильный 2М112 исп. 1
Станок настольно-сверлильный 2М112 исп. 1
Станок настольно-сверлильный 2М112 исп. 1
Станок настольно-сверлильный 2М112 исп. 1
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Назначение настольного вертикально-сверлильного станка 2М112 исп. 1

  • Настольно-сверлильный станок 2М112 исп. 1 применяется для операций сверления, зенкерования и развертывания заготовок из различных материалов;
  • Настольно-сверлильный станок 2М112 исп. 1 используют для сверления мелких заготовок отверстий диаметром до 12 мм как в домашних мастерских, так и на производственных предприятиях.
  • Выбор скорости вращения шпинделя производится при выключенном двигателе методом перекидывания ремня в нужную канавку шкива. Подача при сверлении — ручная.
  • У станка есть механизмы управления, которые корректируют: натяжение ремней, подачу шпинделя рукой, передвижение по колонке шпиндельной бабки и крепление бабки на колонке;
  • Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. Станок 2М112 исп. 1 не требует никакого сложного ухода и технического обслуживания.
  • Отсчет глубины обработки производится по шкале перемещения шпинделя.

Основные особенности

  • Сверлильный станок имеет пять скоростей вращения шпинделя 450 об/мин, 950 об/мин, 1500 об/мин, 2400 об/мин и 4500 об/мин.
  • Это даёт возможность выполнять операции с повышенной точностью и эффективностью.

Технические характеристики 2М112 исп. 1

2М1122М112 исп. 12М112 исп. 22М112 исп. 32М112 исп. 4
Макс. диаметр сверления в стали 45 ГОСТ 1050-88, мм1216161616
Диаметр нарезаемой резьбы, мм----М12
Вылет шпинделя (расстояние от оси шпинделя до направляющей колонны), мм190190190190190
Размер конуса шпинделя внутренний по ГОСТ 9953-82В18В18В18В18В18
Цена деления лимба, мм 11111
Наибольшее перемещение шпинделя, мм100100100100100
Расстояние от торца шпинделя до рабочей поверхности стола/основания, мм 50/40050/40050/40050/40050/400
Размеры рабочей поверхности стола, мм 250x250250x250250x250250x250250x250
Количество Т-образных пазов основания33333
Ширина Т-образных пазов основания, мм1414141414
Расстояние между Т-образными пазами основания, мм5050505050
Число скоростей шпинделя55215
Число оборотов, об/мин 450, 950, 1500, 2400, 4500450, 950, 1500, 2400, 4500300...1500, 1500...4500450...4500300, 600, 950, 1500, 2600
Подача при сверлении ручнаяручнаяручнаяручнаяручная
Напряжение питания, В380380380380380
Мощность электродвигателя, кВт 0,550,750,751,51,1
Частота вращения, об/мин.15001500150015001000
Тип двигателяАДМ71А4АДМ71В4АДМ71В4KY130 AS0430-15АМД80В6
Габаритные размеры (не более), мм770х 370х880770х 370х880770х 370х880770х 370х880770х 370х880
Габаритные размеры (в упаковке), мм800x 500x900800x 500x900800x 500x900800x 500x900800x 500x900
Масса, кг130132140120140

УСТРОЙСТВО И РАБОТА СТАНКА 2М112 исп. 1

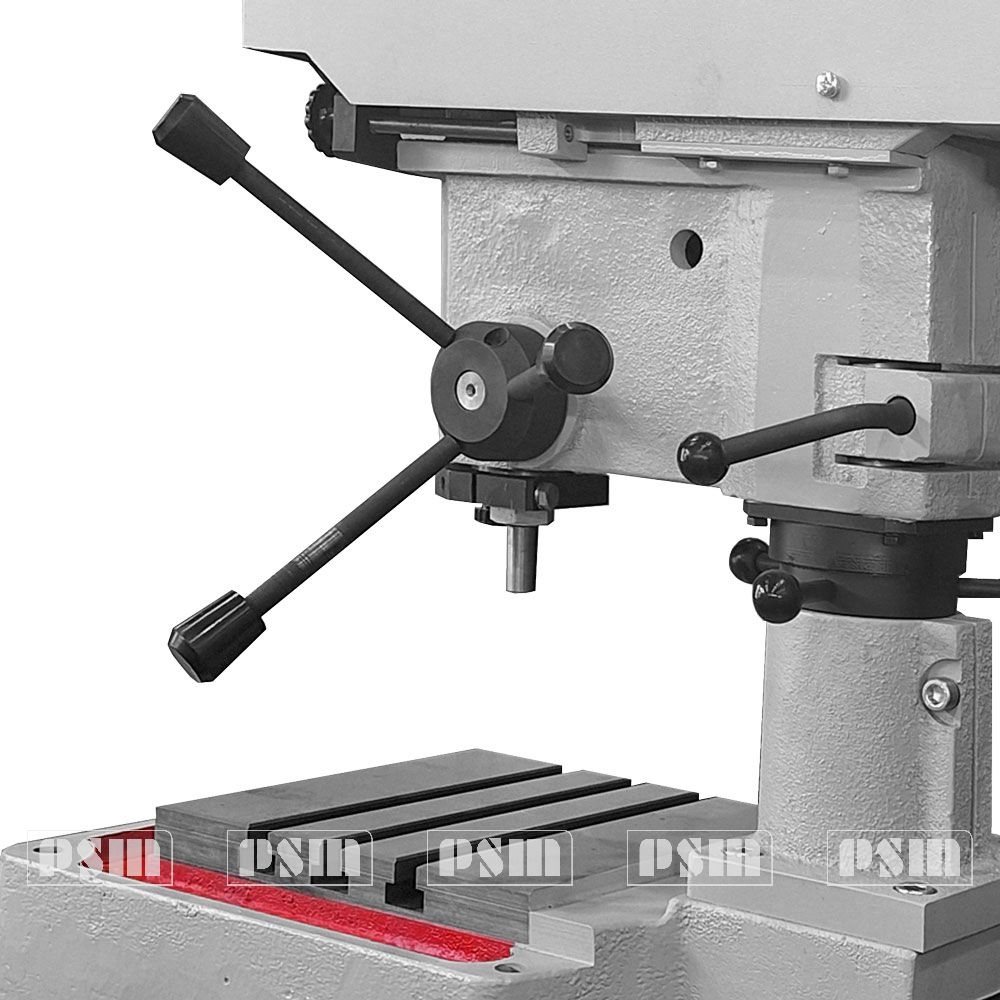

Органы управления настольно-сверлильного станок 2М112 исп. 1

Органы управления настольно-сверлильного станок 2М112
  1. рукоятка ручной подачи шпинделя
  2. рукоятка натяжения ремня
  3. рукоятка для фиксации шпиндельной бабки на колонке
  4. рукоятка для перемещения шпиндельной бабки по колонке
  5. кнопки управления электродвигателем

Основные узлы настольно-сверлильного станка 2М112 исп. 1

Основные узлы настольно-сверлильного станка 2М112

  1. колонка
  2. рукоятка зажимного устройства шпиндельной бабки
  3. привод
  4. гайка механизма подъема
  5. стол
  6. шпиндель
  7. защитный кожух
  8. кронштейн
  9. бабка шпинделя

Бабка шпинделя сверлильного станка 2М112 исп. 1

В бабке шпинделя сверлильного станка 2М112 исп. 1 смонтирован шпиндельный узел. Сзади к бабке прикреплен электродвигатель. Шпиндельная бабка может поворачиваться на колонке и фиксироваться в нужном положении.

Колонка станка 2М112 исп. 1

Колонка настольно-сверлильного станка 2М112 исп. 1 прикреплена к столу кронштейном, с которым она имеет неподвижное соединение.

Шпиндельный узел сверлильного станка 2М112 исп. 1

Шпиндель сверлильного станка 2М112
  1. шпиндель
  2. гайка
  3. подшипники
  4. гильза
  5. валик шестерни
  6. подшипники
  7. корпус
  8. втулка
  9. шкив

Шпиндельный узел настольно-сверлильного станка 2М112 исп. 1 смонтирован в корпусе. Сам шпиндель 1 смонтирован в гильзе 4 на шарикоподшипниках 3 и 6.

Шпиндель получает вращение от втулки 8 и шкива 9 через шлицевое соединение. Подача шпинделя — ручная, осуществляется вращением штурвала при помощи валика — шестерни 5 и гильзы 4 с рейкой.

Гайка 2 предназначена для снятия сверлильного патрона с конуса шпинделя 1.

Привод станка 2М112 исп. 1

Электродвигатель посредством подмоторной плиты прикреплен к бабке шпинделя. На оси электродвигателя находятся ступенчатый шкив, который соединен со шкивом шпинделя клиновым ремнем.

Кинематическая схема настольно-сверлильного станка 2М112 исп. 1

Кинематическая схема настольно-сверлильного станка 2М112

  1. гайка
  2. колонка
  3. рейка гильзы
  4. вал-шестерня
№ ступеней 1 2 3 4 5
Положение ремня (обозначение по кинематической схеме) I II III IV V
Число оборотов шпинделя при прямом вращении 4500 2500 1400 800 450
Число оборотов шпинделя при обратном вращении 4500 2500 1400 800 450
Наибольший допустимый
крутящий момент на шпинделе,
кгм
0.103 0.185 0.330 0.655 1.030
Мощность шпинделя по приводу, кгм 0.45 0.45 0.45 0.45 0.45
Мощность шпинделя по наиболее слабому звену, кгм 0.40 0.45 0.45 0.45 0.45
к. п. д. 0.9 0.9 0.9 0.9 0.9
Наиболее слабое звено ремень двигатель двигатель двигатель двигатель

Спецификация зубчатых колес, винтов и гаек станка настольно-сверлильного 2М112 исп. 1

Номер и наименование узла Подъемный механизм Шпиндельный узел
Номер вала по схеме 1 1 II II
Номер детали по схеме 1 2 3 4
Число (зубьев) заходов 1 1 17 13
Модуль, шаг, мм 20 20 2 2
Материал сталь 45 сталь 45 сталь 45 сталь 45

Ширина обода

  • Для гаек – ширина,
  • для винтов – наружный диаметр
70 70 25 36
Термическая обработка улучшение ---- улучшение улучшение

Настройка и наладка настольно-сверлильного станка 2М112 исп. 1

Установка шкалы станка 2М112 исп. 1 на глубину сверления

Шкала перемещения шпинделя станка 2М112

  1. шкала
  2. указатель
  3. винт
  4. гайка

При сверлении отверстий на заданную глубину можно пользоваться упором. Поворотом штурвала следует довести сверло до поверхности обрабатываемого материала и засверлить его на глубину конусной заточки сверла. Затем поворотом гайки 4 установить указатель 2 в положение «0». Поворотом гайки 4 установить заданную глубину сверления.

Передвижение шпиндельной бабки настольно-сверлильного станка 2М112 исп. 1

Чтобы можно было перемещать шпиндельную бабку 9 по колонке 1 необходимо освободить рукоятку 2. Поворотом гайки 4 влево или вправо поднимаем или опускаем шпиндельную бабку 9.

Сверлильный станок 2М112 исп. 1 может быть настроен для сверления отверстий в длинных и крупных деталях, так как имеет возможность поворота шпиндельной бабки на 360° вокруг колонки.

Натяжение ремня сверлильного станка 2М112 исп. 1

По мере износа ремня происходит его растяжение. Для натяжения ремня предназначена рукоятка 2

Система смазки сверлильного станка 2М112 исп. 1

Схема смазки сверлильного станка 2М112

Места смазки Режим смазки или смена масла Марка смазочного материала
1 Шлицевая часть шпинделя Раз в 2 дня И-20А
2 Гайка и поверхность колонки Раз в 7 дней ЦИАТИМ-203
3 Поверхность соединения подмоторной плиты Раз в 30 дней И-20А
4 Шейка вал шестерни шпинделя и фиксатор корпуса на колонке Раз в 3 дня И-20А
5 Подшипники гильзы шпинделя и гайки Раз в 6 месяцев ЦИАТИМ-203

Транспортировка и распаковка настольно-сверлильного станка 2М112 исп. 1

Для транспортировки станок 2М112 исп. 1 упаковывается в собранном виде. Перед упаковкой корпус сверлильного станка 2М112 исп. 1 опускается по колонке в крайнее положение.

Все обработанные поверхности покрыты слоем антикоррозионной смазки. Комплект принадлежностей упакован вместе с настольно-сверлильным станком 2М112 исп. 1.

Монтаж и установка сверлильного станка 2М112 исп. 1

Установить сверлильный станок 2М112 исп. 1 на деревянном или металлическом верстаке. При установке станок 2М112 исп. 1 должен быть надежно заземлен и подключен к общей системе заземления цеха. К верстаку настольно-сверлильный станок кренить 4 болтами.

Подготовка настольно-сверлильного станка 2М112 исп. 1 к первоначальному пуску

Удалить антикоррозионные покрытия, нанесенные перед упаковкой на открытые обработанные неокрашенные части станка, с помощью авиационного бензина или уайт-спирита (тяжелого бензина), или керосина.

Смазать все места, указанные в разделе «Система смазки».

Схема расположения подшипников качения настольно-сверлильного станка 2М112

Схема расположения и спецификация подшипников качения настольно-сверлильного станка 2М112 исп. 1

№ подшипников по стандарту

180305

180203

180104

8204

ГОСТ

8882-75

8882-75

8882-75

7872-89

Тип шарикоподшипника радиальный однорядный радиальный однорядный радиальный однорядный упорный однорядный
Место установок узел Втулка шлицевая Шпиндель Шпиндель Шпиндель
Место установок № вала 1 1 1 1
№ позиции по схеме 1 2 3 4
Кол-во 2 1 1 1



Спецификация чертежей изнашивающихся деталей настольно-сверлильного станка 2М112 исп. 1



Обозначение детали

Наименование детали

Кол-во

Вес, кг

Материал

2М112 исп. 1.21.401

Шпиндель

1

0,7

Сталь 40Х

2М112 исп. 1.21 411

Гайка

1

0.068

Сталь 45

2М112 исп. 1.21.418

Рукоятка

1

0,049

Сталь 45

2М112 исп. 1.21.420

Втулка

1

0,05

Сталь 45

2М112 исп. 1.21.416

Пружина

1

0,06

Сталь 65Г

2М112 исп. 1.21.403

Втулка шлицевая

1

0,15

Сталь 40Х

Втулка шлицевая 2М112 исп. 1-01-01-1

Материал: сталь 40Х ГОСТ 4543-71

Втулка шлицевая 2М112-01-01-1 сверлильного станка 2М112

Шпиндель 2М112 исп. 1-01-02-2

Материал: сталь 40Х ГОСТ 4543-71

Шпиндель 2М112-01-02-2

Гайка 2М112 исп. 1-01-02-3

Материал: Сталь 45 ГОСТ1050-88

Покрытие – Хим.Окс.прм.

Гайка 2М112-01-02-3



Пружина 2М112 исп. 1-01-08

Материал: Сталь65Г ГОСТ14959-79

Пружина 2М112-01-08

Шпилька 2М112 исп. 1-01-04-1

Материал: Ст 3 ГОСТ 380-2005

Покрытие – Хим. Окс. прм.

Шпилька 2М112-01-04-1

Втулка 2М112 исп. 1-01-07

Материал: Ст3 ГОСТ 380-2005

Втулка 2М112-01-07

Электрооборудование настольно-сверлильного станка 2М112 исп. 1

  • Электрооборудование сверлильного станка 2М112 исп. 1 рассчитано на питание от сети переменного трехфазного тока напряжением 380В, 50 Гц.
  • В случае необходимости станок 2М112 исп. 1 с электрооборудованием может быть выполнен по особому заказу на напряжение 220В, 50 Гц.
  • Пусковая и защитная аппаратура смонтированы в плите настольно-сверлильного станка 2М112 исп. 1.

Привод станка 2М112 исп. 1

  • Для привода шпинделя (Д1) используется двигатель переменного тока тип 5АИ 71 А4 (0,55 кВт, 1500 об/мин.) IM 3081

Блокировки 2М112 исп. 1

  • При вращении двигателя (Д1) в одну сторону включение его в другую сторону невозможно.

Защита настольно-сверлильного станка 2М112 исп. 1

  • Электрооборудование станка 2М112 исп. 1 защищается от коротких замыкании и перегрузок однополюсным автоматическим выключателем.
  • Для предотвращения самозапуска электродвигателей применена нулевая защита с использованием контактов магнитных пускателей K1 и К2.

Принципиальная электрическая схема настольно-сверлильного станка 2М112 исп. 1

Принципиальная электрическая схема настольно-сверлильного станка 2М112



Спецификация покупного электрооборудования

Обозначение по схеме

Наименование

Кол-во

QFI

Выключатель автоматический ВА47-2916А

1

КМ1, КМ2

Контактор магнитный КМИ 11210

2

М

Электродвигатель:

1

SB1

Кнопка КЕ021 красн.

1

SB2

Кнопка КЕ011 черн.

1

SB3

Кнопка КЕ011 черн.

1

Указания по подключению и обслуживанию электрооборудования сверлильного станка 2М112 исп. 1

  1. Станок настольно-сверлильный 2М112 исп. 1 должен быть присоединен к общей системе заземления цеха с помощью специального болта, расположенного на плите станка. Заземление станка и эксплуатация его электрооборудования должны производиться в соответствии с требованиями «Правил технической эксплуатации и безопасности обслуживания электроустановок промпредприятий».
  2. При обслуживании, наладке и ремонте электрооборудования станка 2М112 исп. 1 необходимо руководствоваться установленными правилами техники безопасности при электромонтажных работах. Доступ к контактным частям электрических машин и аппаратов разрешается только после отключения станка от сети автоматическим выключателем.
  3. Рекомендуется сделать вначале пробный пуск сверлильного станка 2М112 исп. 1 на холостом ходу на всех скоростях последовательно, начиная с наименьших оборотов шпинделя. В первый период после пуска станка не рекомендуется работать на максимальных оборотах шпинделя.
  4. Для обеспечения длительной и безаварийной работы сверлильного станка 2М112 исп. 1 необходимо регулярно:
    • очищать от пыли, электродвигатель, пусковую и защитную аппаратуру,
    • очищать от нагара контакты,
    • подтягивать по мере необходимости соединения проводов с аппаратурой.

Соблюдение вышеупомянутых правил обеспечит длительную бесперебойную работу сверлильного станка 2М112 исп. 1 и безопасность обслуживающего персонала

Первоначальный пуск настольно-сверлильного станка 2М112 исп. 1

  • Перед первоначальным пуском станка 2М112 исп. 1 должны быть выполнены все указания, изложенные в разделах «Электрооборудование станка» и «Система смазки», относящиеся к первоначальному пуску.
  • Затем делается пробный пуск на холостом ходу на всех скоростях последовательно, начиная с наименьших оборотов шпинделя. Убедившись в нормальной работе всех механизмов станка, можно приступить к его эксплуатации.
  • В первый период после пуска настольно-сверлильного станка 2М112 исп. 1 не рекомендуется работать на максимальных оборотах шпинделя.

Стандартная комплектация 2М112 исп. 1

  1. 2М112.00.001 Настольно-сверлильный станок 2М112 исп. 1
  2. ПC-16 ГОСТ 8522-79 Патрон сверлильный
  3. Ключ к патрону
  4. ГОСТ 1284-89 Ремень приводной
  5. Тех. документация
    • Акт технического испытания станка 2М112 исп. 1
    • Руководство по эксплуатации станка 2М112 исп. 1 с приложением чертежей изнашивающихся деталей

Дополнительные опции 2М112 исп. 1

  1. Тиски 7200-0229 ГОСТ 16518-96
  2. Светильник НКП ГОСТ
  3. Пружина 2М112-21-403

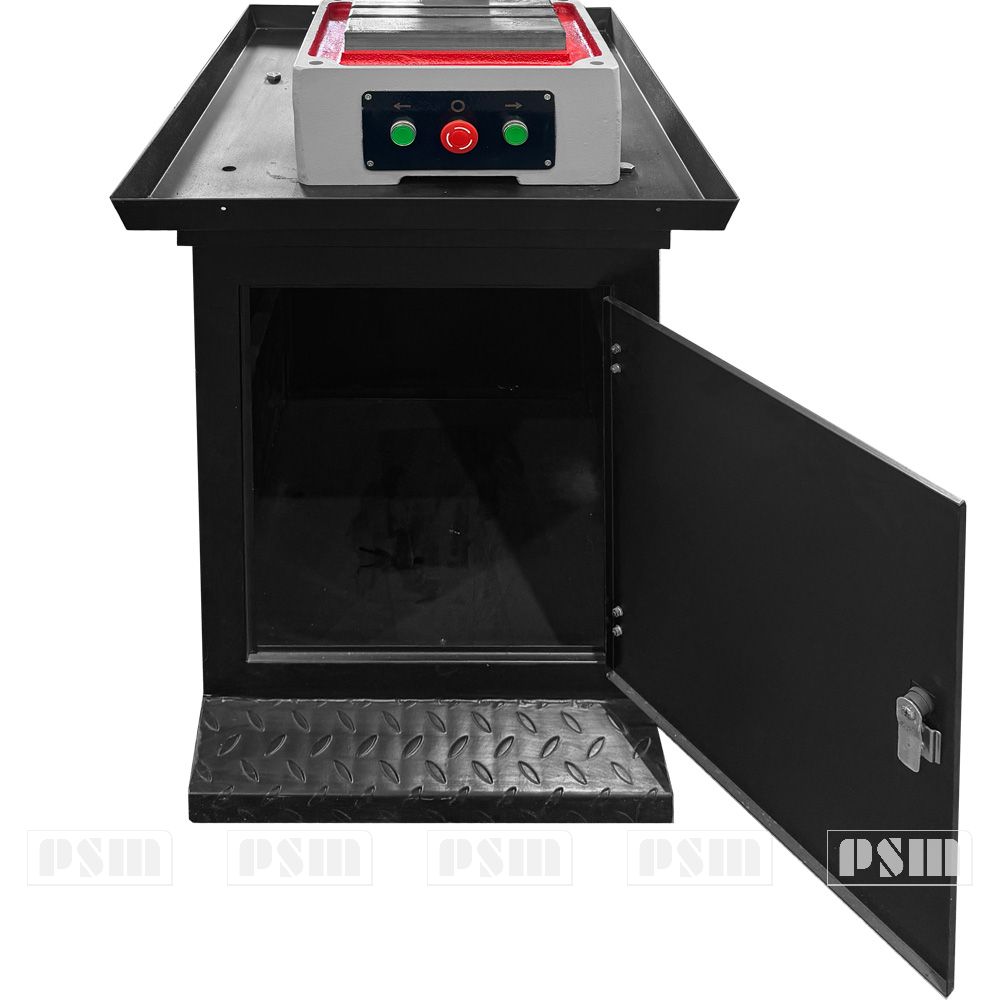

  4. Тумба
  5. Защитный экран
ПромСтройМаш является непосредственным производителем 2М112 исп. 1 Мы производим и продаём Настольно-сверлильный станок 2М112 исп. 1 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. 2М112 исп. 1 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить 2М112 исп. 1 вы можете непосредственно у нас или у наших дилеров. Диаметр 16мм, Вылет шпинделя 190мм

2М112

2М112
Диаметр 12мм, Вылет шпинделя 190мм

2М112 исп. 1

2М112 исп. 1
Диаметр 16мм, Вылет шпинделя 190мм

2М112 исп. 4

2М112 исп. 4
Диаметр 16мм, Вылет шпинделя 190мм

2М112 исп. 2

2М112 исп. 2
Диаметр 16мм, Вылет шпинделя 190мм

2М112 исп. 3

2М112 исп. 3
Диаметр 16мм, Вылет шпинделя 190мм

2М118

2М118
Диаметр 18мм, Вылет шпинделя 245мм

2М125

2М125
Диаметр 25мм, Вылет шпинделя 245мм

2С125МП

2С125МП
Диаметр 25мм, Вылет шпинделя 300мм

2С132МП

2С132МП
Диаметр 50мм, Вылет шпинделя 370мм

2М50

2М50
Диаметр 50мм, Вылет шпинделя 335мм

2А554

2А554
12 скоростей; Диаметр сверления 50мм

РС-50МП

РС-50МП
Диаметр сверления 50мм

РС-63МП

РС-63МП
16 скоростей; Диаметр сверления 63мм

РС-80МП

РС-80МП
16 скоростей; Диаметр сверления 80мм

РС-100МП

РС-100МП
22 скорости; Диаметр
сверления 100мм
