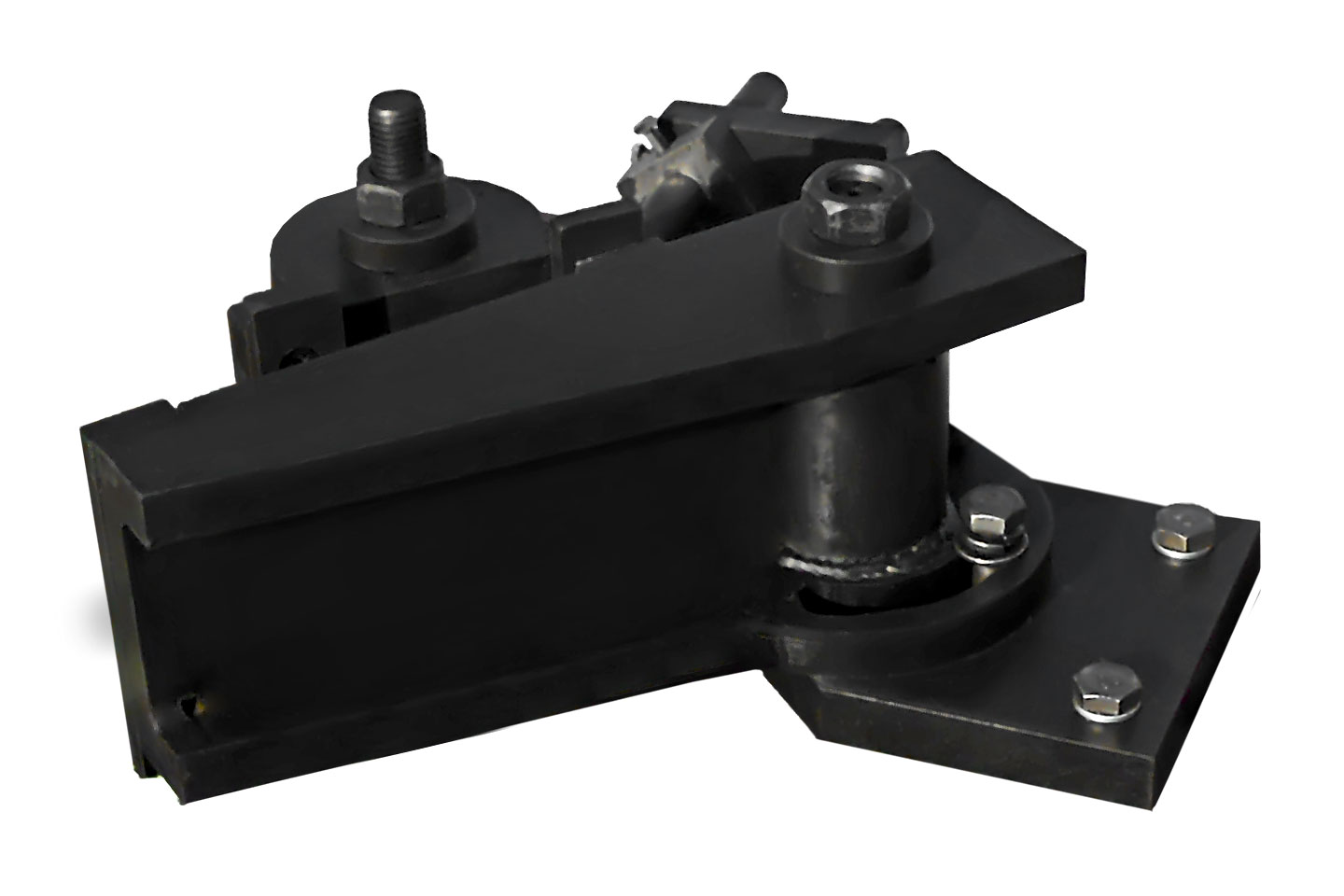

Тисы поворотные для ножовочного станка модели 8725АМ (опция)
Назначение тисков комбинированных поворотных
Тисы поворотные для ножовочного станка модели 8725АМ являются дополнительной опцией и поставляются за отдельную плату.
Они прежназначены для для резки заготовки под углом 0...45 градусов. В тисках можно зажимать заготовки от 25 до 140 мм.
Минимальная длина устанавливаемой заготовки при резке под углом 45о – 400 мм.
Тисы поворотные являются дополнительной опцией для ножовочного станка модели 8725АМ. Они не входят в стандертную комплектацию станка 8725АМ.
Поставляются как со станком, так и по отдельному запросу во все регионы России и страны ближнего зарубежья.
Тисы поворотные комбинированные производства завода "ПромСтройМаш" хорошо зарекомендовали себя в Ярославле, Москве, Нижнем Новгороде, Новосибирске, Екатеринбурге и других городах РФ.
Технические характеристики Тисы поворотные
| Угол реза, градус | 0...45 |
| Минимальный размер заготовки, мм | 25 |
| Максимальный размер заготовки, мм | 140 |
| Минимальная длина заготовки, мм | 400 |

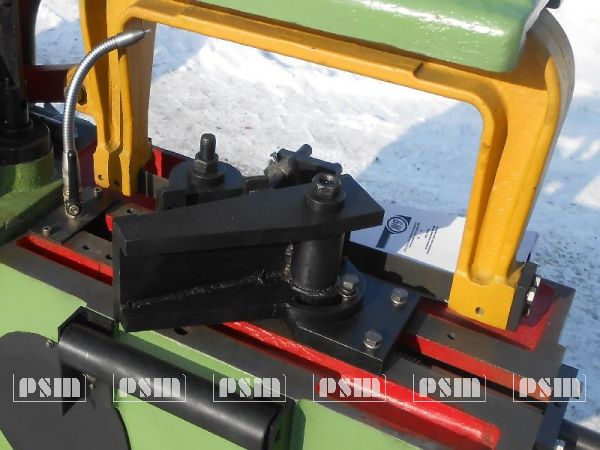

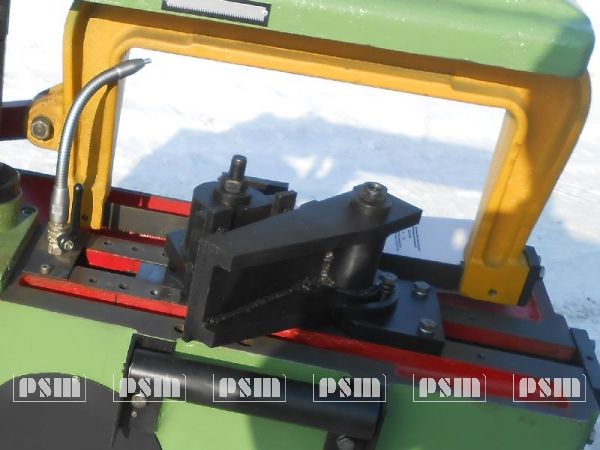

Устройство тисков комбинированных поворотных
Тиски комбинированные, предназначены для резки материала под углом 45о. В тисках можно зажимать заготовки от 25 до 140 мм. Минимальная длина устанавливаемой заготовки при резке под углом 45о – 400 мм.
Для резки материала под углом до 45о необходимо: ослабить 3 и 5, развернуть на требуемый угол губку 2, затем зафиксировать угол поворота губки 2 винтом 4 и закрепить ее гайками 3 и 5.
Заготовка зажимается в тисках при помощи винта, перемещающего гайку направляющую, на которой закреплена губка 1.
В зависимости от требуемого размера заготовки губка 2 устанавливается в одно из трех отверстий, расположенных на станине.

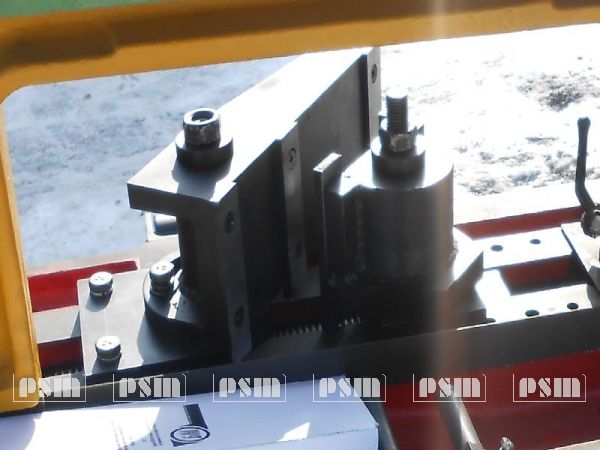

тисы под 45,
Стандартная комплектация Тисы поворотные
- Тисы поворотные для ножовочного станка
модели 8725АМ - 1 шт. - Руководство по эксплуатации - 1 шт.
