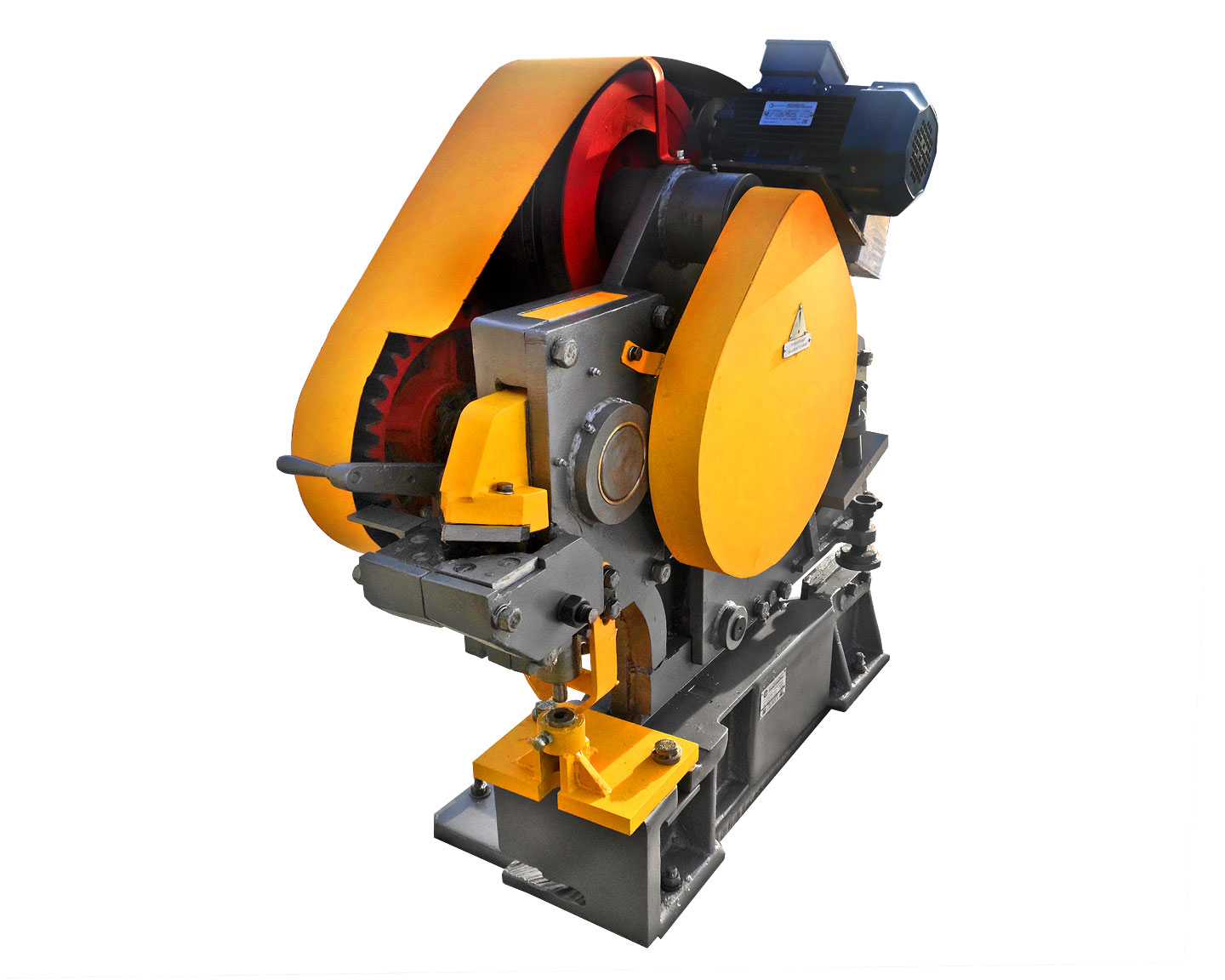

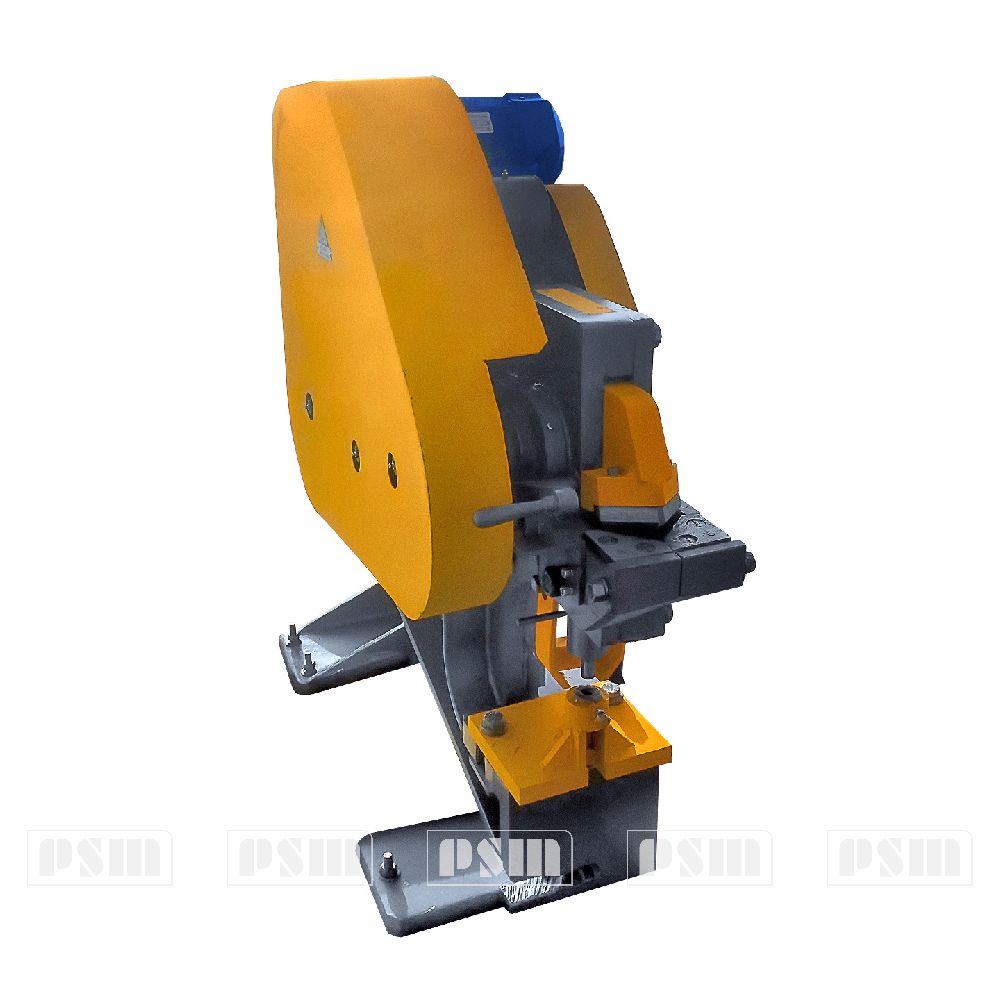

Пресс-ножницы комбинированные СМЖ652

УСТРОЙСТВО И РАБОТА ПРЕСС-НОЖНИЦ КОМБИНИРОВАННЫХ СМЖ652

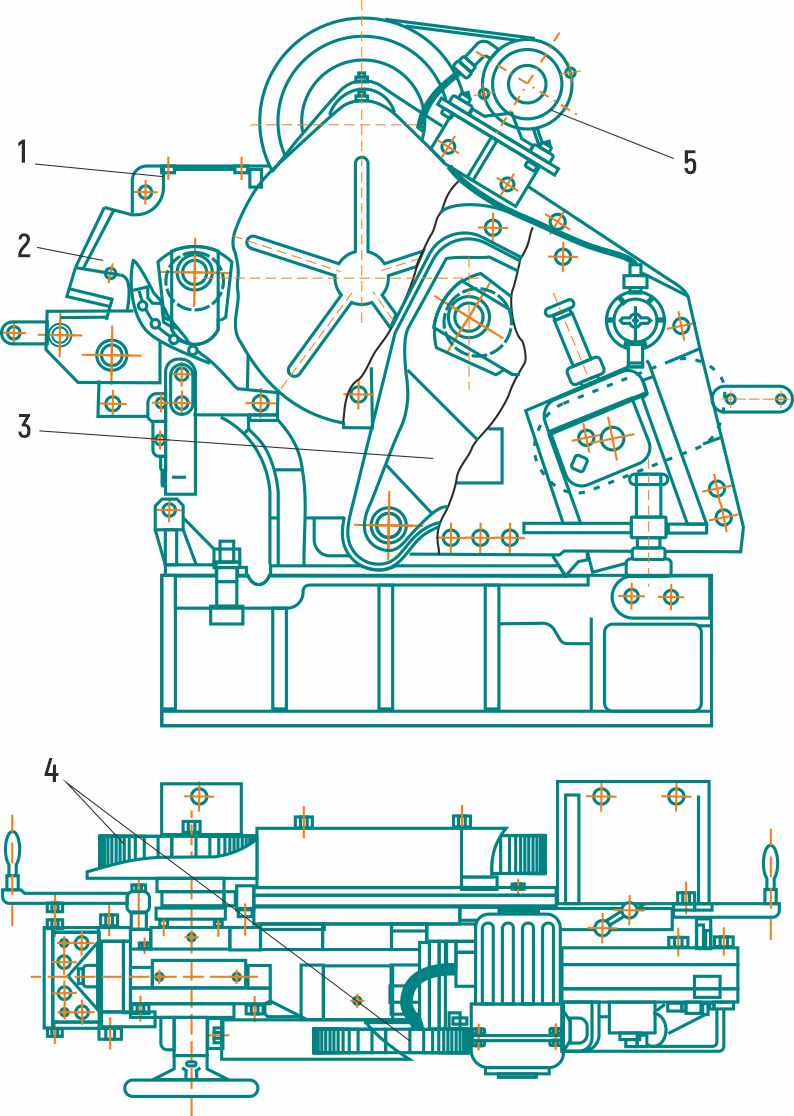

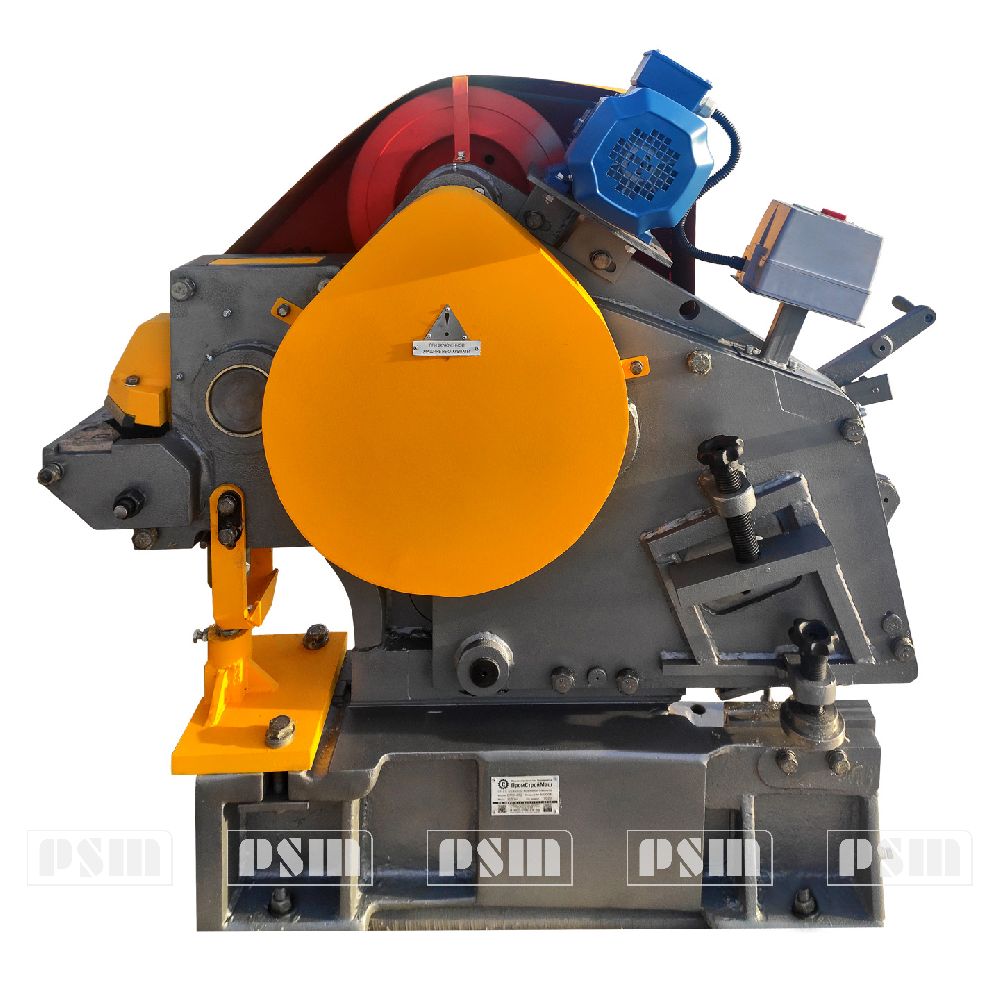

Приводные комбинированные пресс-ножницы СМЖ-652 состоят из следующих основных частей:

1. станина
2. ползун штампа
3. кулиса
4. механизм передачи
5. электродвигатель

Станина СМЖ652

Станина состоит из основания, крышки кулисы и крышки ползуна. Крышки кулисы и ползуна крепятся к основанию станины к установочными болтами и цилиндрическими штифтами. Основание станины представляет собой сварную конструкцию, выполненную из стального проката и стального литья. Крышки выполнены из стального литья. Станина предназначена для монтажа на ней всех движущих, рабочих и вспомогательных органов пресс-ножниц СМЖ652.

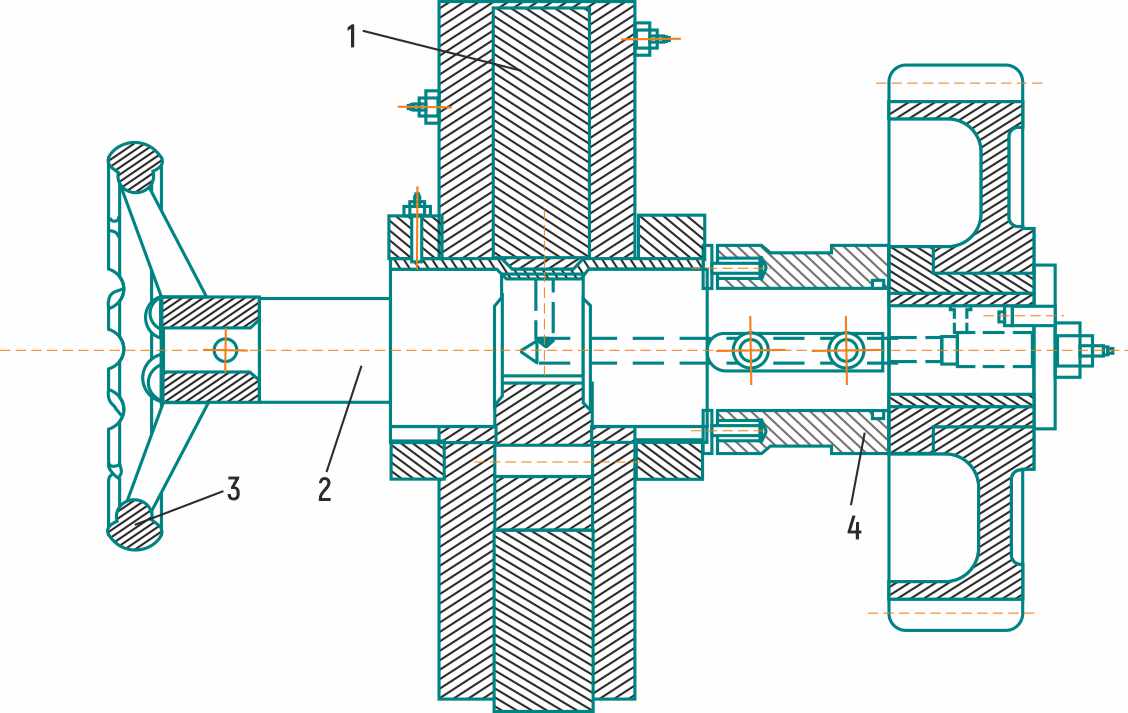

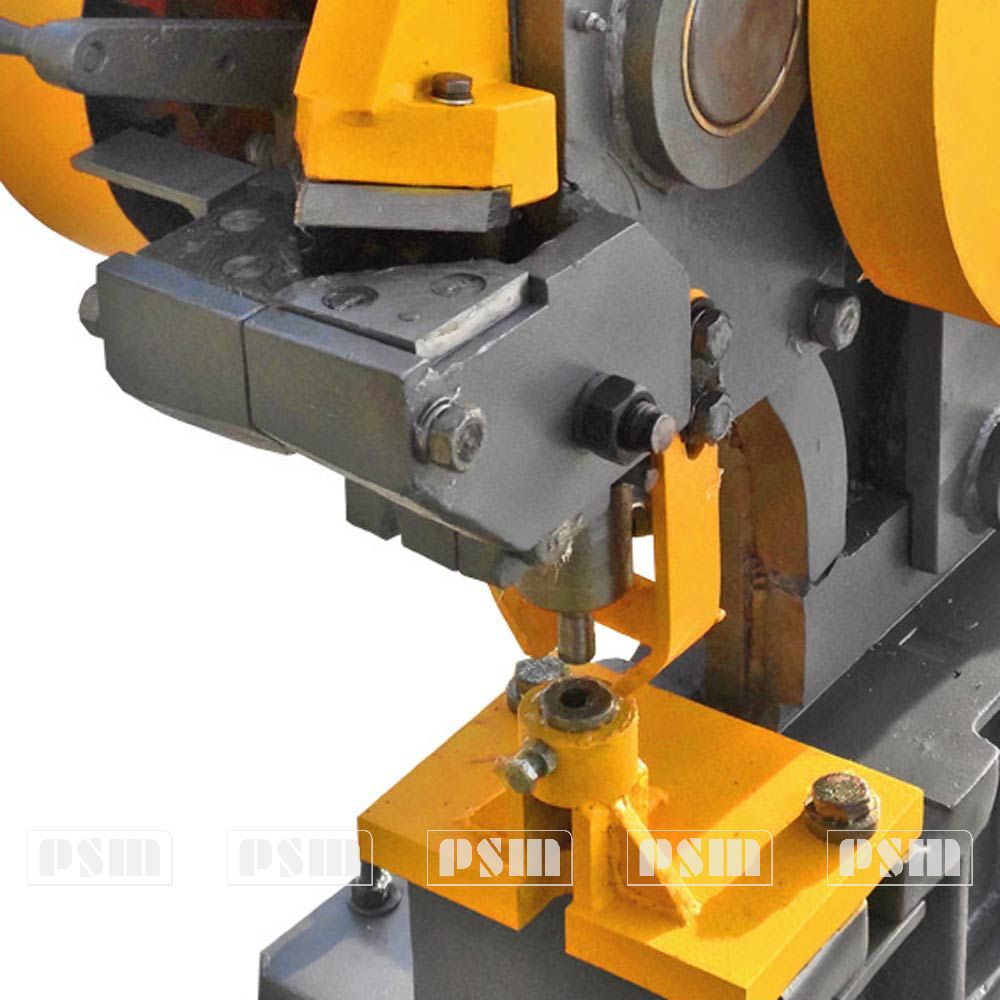

Ползунный механизм пресс-ножниц комбинированных СМЖ652

1. ползун
2. эксцентриковый вал
3. маховичок
4. муфта

Расположенный между крышкой ползуна и основанием станины, ползун 1 совершает возвратно-поступательные движения. В нижней части ползуна имеется гнездо для крепления пуансонодержателя с пуансоном. На горизонтальной площадке основания станины установлена и закреплена болтами плита матрицы с матрицей. Для правильной установки матрицы относительно оси пуансона на свободный конец эксцентрикового вала 2 насажен маховичок 3, при помощи которого можно вручную опустить ползун. При этом муфта 4 должна находится в расцепленном положении. К наружным сторонам крышки ползуна и основания станины крепится сбрасыватель, предназначеный для снятия обрабатываемого материала с пуансона.

В средней части ползуна находится держатель с закрепленным на нем верхним клиновым ножом. Нижние клиновые ножи неподвижны и закреплены в пазах выступающих опор крышки и станины. Ползун может совершать непрерывный и одиночный ход. Это достигается с помощью муфты. Муфта может быть включена постоянно. Для этого рукояткой отвести от паза муфты удерживающий ролик и закрепить пусковой рычаг защелкой за штифт. При одиночном ходе рукоятку удерживающего ролика нажимают и сразу же отпускают. При повороте зубчатой муфты на один оборот происходит автоматическое ее отключение, и ползун отключается.

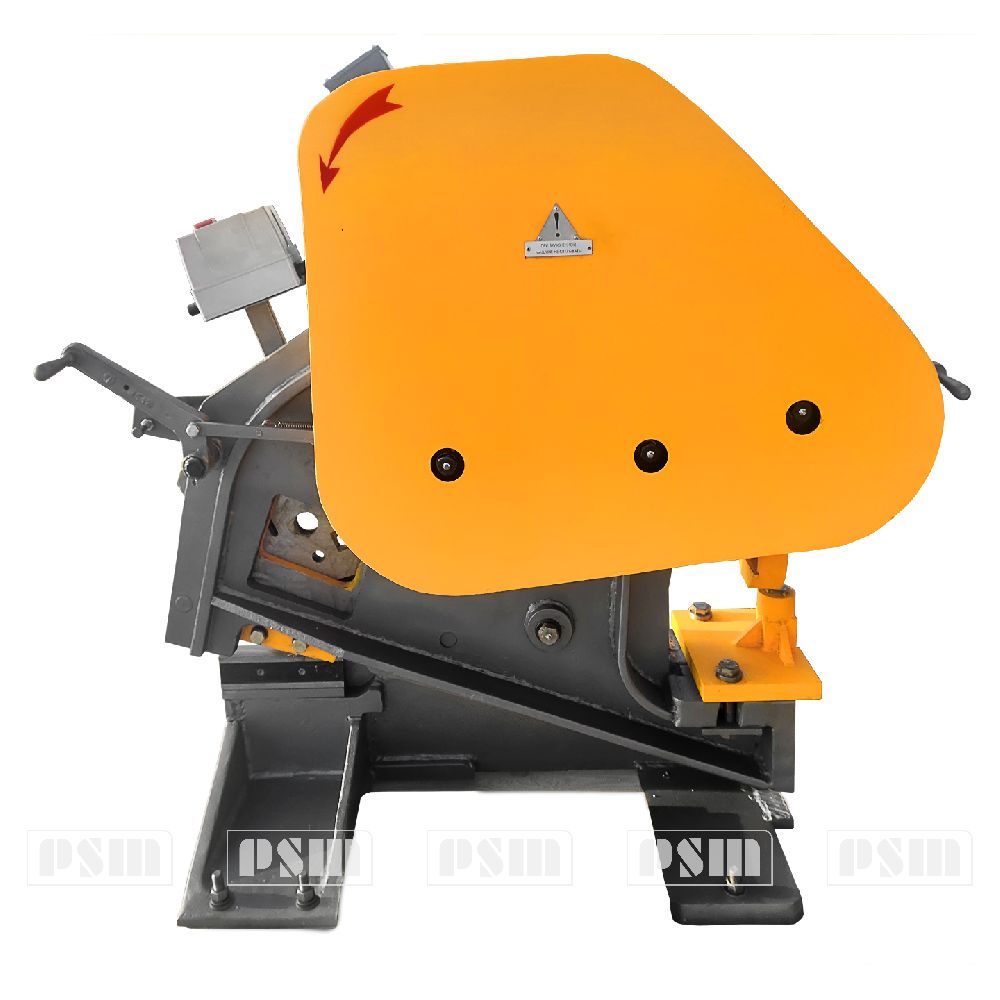

Кулисный механизм пресс-ножниц СМЖ652

С правой стороны пресс-ножниц СМЖ652 размещается кулисный механизм. Расположенная между крышкой и станиной кулиса совершает качательное движение относительно неподвижного пальца. К нижней части кулисы болтами крепится нож для резки листового материала. Второй нож закреплен на основании станины. В средней части кулисы имеется паз, куда вставляется профильный нож. Второй нож вставляется в аналогичный паз, выполненный с внутренней стороны крышки кулисы.

С наружной стороны крышки кулисы имеются два упора, которые перемещаются в вертикальном направлении с помощью винтов. Верхний упор применяется при резке сортового и фасонного проката (швеллера, уголка, круга, квадрата), нижний при резке листового материала. Кулиса, также как ползун, может быть включена на непрерывные и единичные качания. Принцип включения кулисы аналогичен принципу включения ползуна.

Механизм передачи пресс-ножниц СМЖ652

Передача движения от электродвигателя к рабочим органам пресс-ножниц СМЖ652 осуществляется с помощью клиноременной и зубчатой передачи. Указанная передача изменяет число оборотов от электродвигателя до рабочего органа с 2850 до 35 об/мин, т.е. уменьшает их в 86 раз. Ведомый клиноременной шкив является одновременно и маховиком. Цилиндрические шестерни имеют корригированный зуб.

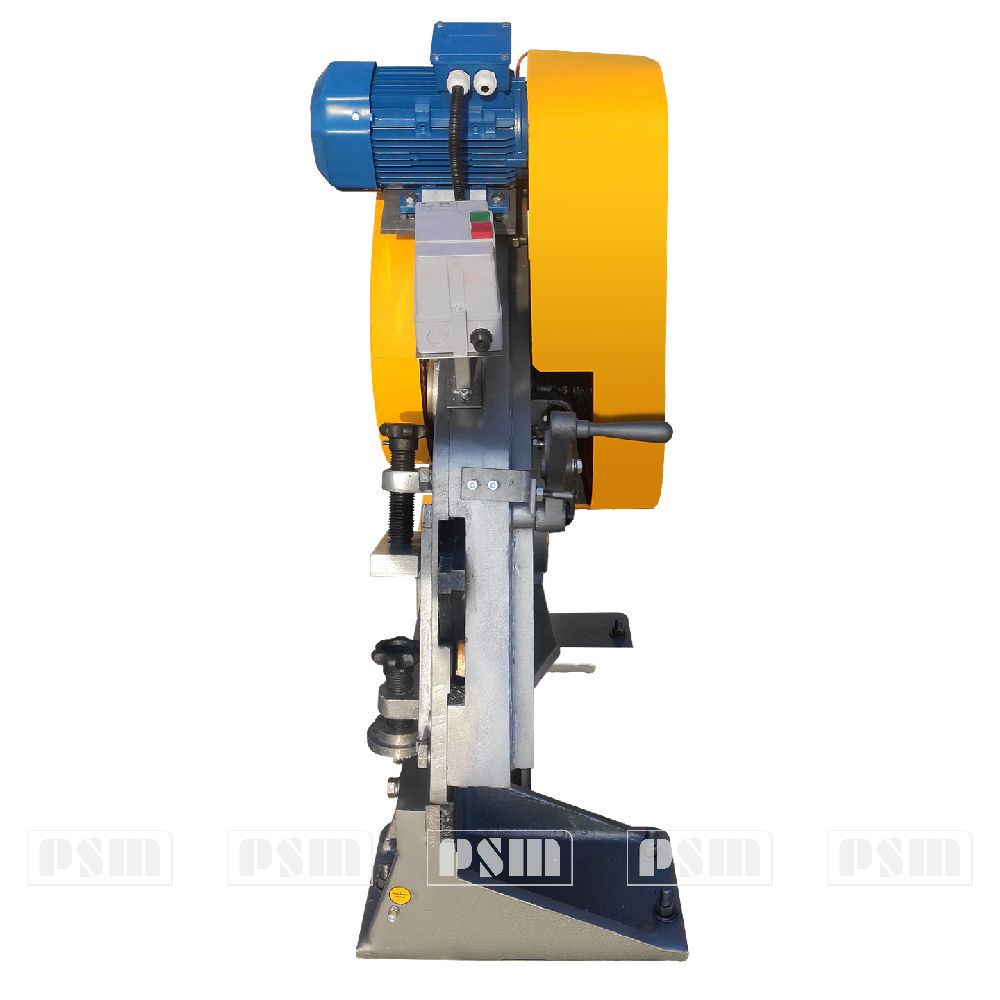

Электродвигатель пресс-ножниц комбинированных СМЖ652

В верхней части станины болтами прикреплена подмоторная плита, на которую устанавливается электродвигатель. Электродвигатель крепится к плите болтами. Отверстия в плите имеют продолговатую форму, что дает возможность осуществить натяжение ремней клиноременной передачи. Пуск электродвигателя производится с помощью контактора КМИ 22560.

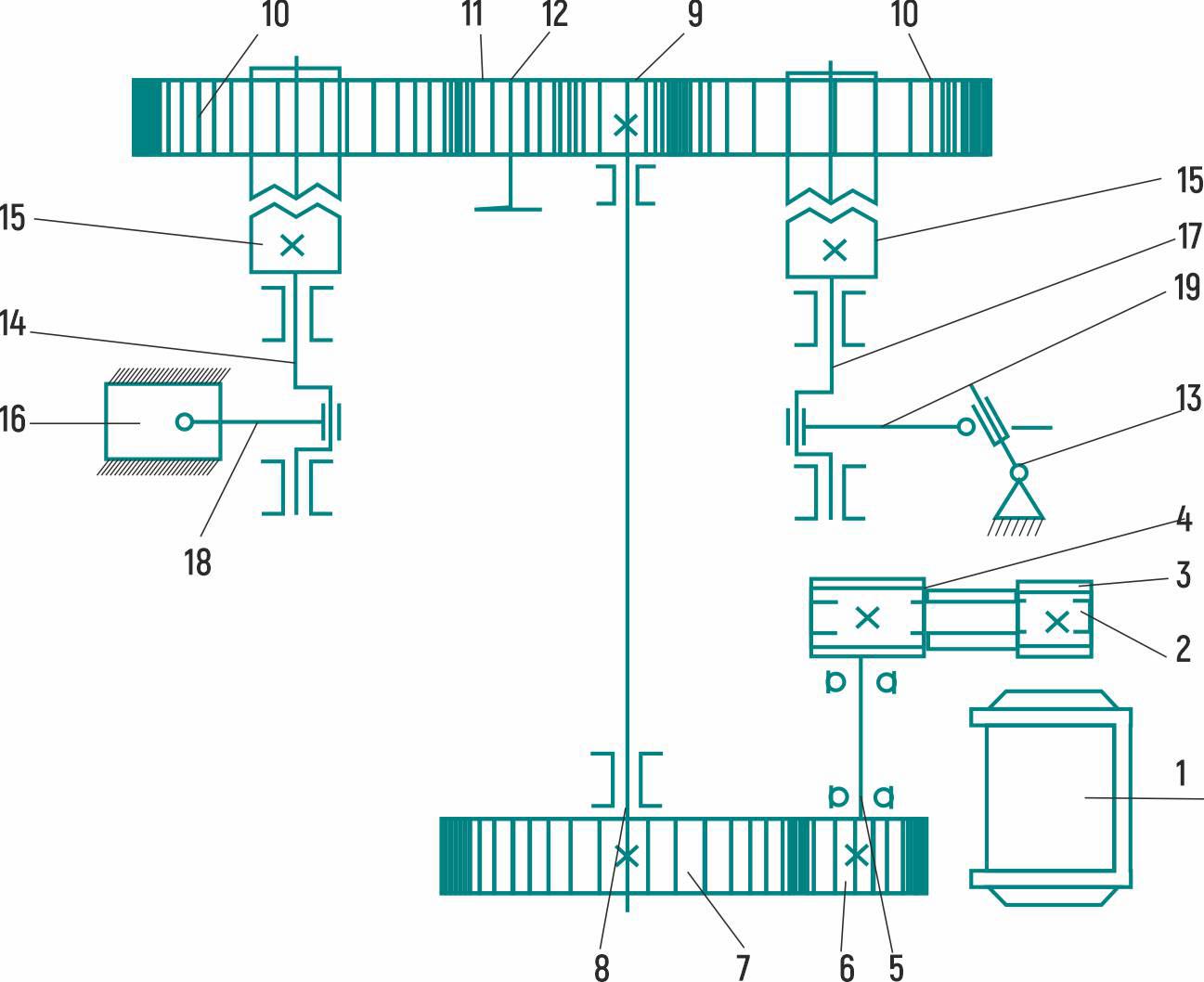

Кинематическая схема пресс-ножниц комбинированных СМЖ652

1. Электродвигатель
2. Шкив электродвигателя
3. Клиновые ремни
4. Маховик
5. Приводной вал
6. Шестерня
7. Шестерня перебора
8. Вал перебора
9. Шестерня
10. Главная шестерня
11. Шестерня
12. Палец промежуточной шестерни
13. Кулиса
14. Ползун штампа
15. Зубчатая муфта
16. Эксцентриковый вал штампа
17. Эксцентриковый вал кулисы
18. Вкладыш ползуна штампа
19. Вкладыш кулисы

ПОДГОТОВКА К РАБОТЕ ПРЕСС-НОЖНИЦ КОМБИНИРОВАННЫХ СМЖ652 И УХОД ЗА НИМ

Пресс-ножницы устанавливаются горизонтально и подключаются к сети переменного тока напряжением 220/380 В.

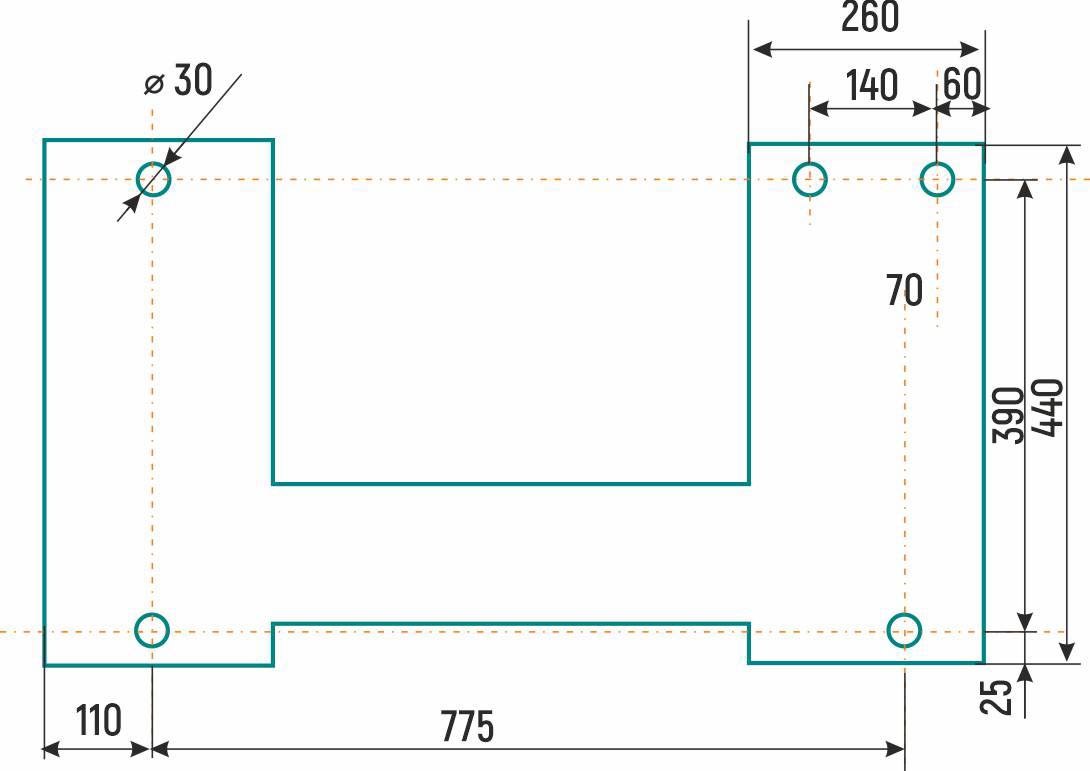

Установочный чертеж пресс-ножниц комбинированных СМЖ652

При подключении пресс-ножниц к сети нужно обратить внимание на следующее:

• пресс-ножницы следует надежно заземлить
• направление вращения маховика должно совпадать с направлением стрелки на нем
• перед включением электродвигателя пресс-ножницы необходимо тщательно смазать (рис.7,8), проверить работу и взаимодействие механизмов вращая маховик рукой. Замеченные неполадки немедленно устранить, после чего можно включать электродвигатель и приступать к работе.

Обслуживание пресс-ножниц комбинированных СМЖ652

Во время работы пресс-ножниц не допускать:

• нагрев электродвигателя свыше 800С
• чрезмерный нагрев (свыше 600С) подшипников скольжения, качения и всех трущихся частей
• вибрации пресс-ножниц
• затупления и порчи режущих кромок ножей, пуансона и матрицы
• выполнения работ, вызывающих превышение данных технической характеристики

Для нормальной работы пресс-ножниц СМЖ652 необходимо соблюдать следующие правила:

• регулярно (согласно схеме смазки) смазывать все трущиеся поверхности и содержать их в чистоте
• все движущиеся части должны легко, без заедания вращаться (двигаться)
• периодически, не реже одного раза в две недели, подтягивать болтовые соединения
• при отрезке сортового, фасонного и листового проката, упоры должны быть отрегулированы так, чтобы обеспечить горизонтальное положение разрезаемого материала
• вращающиеся части должны быть ограждены защитными кожухами
• при штамповке клиновые ножи должны быть закрыты предохранительным щитком.

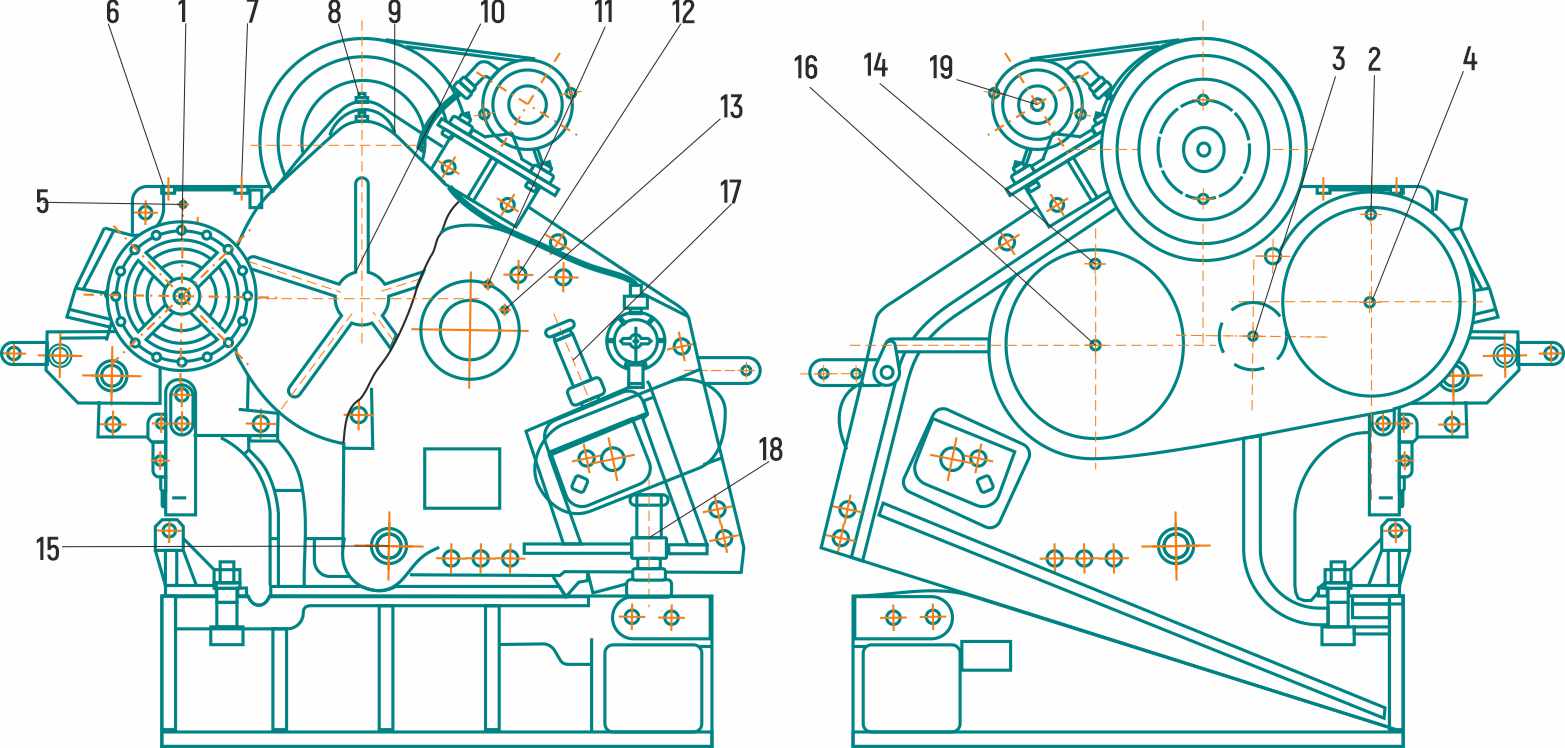

СИСТЕМА СМАЗКИ ПРЕСС-НОЖНИЦ КОМБИНИРОВАННЫХ СМЖ652

1. Подшипники эксцентрикового вала
2. Вкладыш ползуна
3. Подшипник промежуточной шестерни
4. Зубчатая муфта
5. Правая нижняя направляющая ползуна
6. Левая направляющая ползуна
7. Правая верхняя направляющая ползуна
8. Подшипники приводного вала
9. Зубья шестерен
10. Подшипники вала перебора
11. Подшипники эксцентрикового вала
12. Плоскость скольжения кулисы и крышки станины
13. Вкладыш кулисы
14. Плоскость скольжения кулисы и станины
15. Палец кулисы
16. Зубчатая муфта
17. Винт верхнего упора
18. Винт нижнего упора
19. Подшипники

ЭКСПЛУАТАЦИЯ ПРЕСС-НОЖНИЦ СМЖ652

Резка листа пресс-ножницами комбинированными СМЖ652

Для резки листового проката пресс-ножницами СМЖ652 нужно проделать следующее:

• отрегулировать нижний упор так, чтобы отрезаемый лист свободно проходил между упором и станиной;
• включит электродвигатель;
• опустить пусковой рычаг и закрепить его на защелку;
• размеченный лист подвести под лезвие ножей;

Резка СМЖ652 сортового и фасонного проката

Для резки сортового и фасонного проката нужно проделать следующее:

• установить соответствующие разрезаемому материалу профильные ножи;
• отрегулировать верхний упор так, чтобы разрезаемый материал касался упора и свободно проходил чрез отверстия ножей, оставаясь в горизонтальном положении;
• -включить электродвигатель;
• вставить разрезаемый материал в отверстие ножей;
• нажать рукоятку пускового рычага.

Вырубка отверстий и треугольная высечки

Порядок приёмов работы при вырубке отверстий и треугольной высечке аналогичен порядку приёмов при резке проката. Поставляемый пуансон с матрицей рассчитаны на вырубку отверстий ø20мм в листовом прокате толщиной до 15 мм. При вырубке отверстий других диаметров и конфигураций необходимо изготовить соответствующие пуансоны и матрицы.

НЕПОЛАДКИ В РАБОТЕ ПРЕСС-НОЖНИЦ СМЖ652, ИХ УСТРАНЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ ПРЕСС-НОЖНИЦ СМЖ652

Электродвигатель

В верхней части станины болтами прикреплена подмоторная плита, на которую устанавливается электродвигатель. Электродвигатель крепится к плите болтами. Отверстия в плите имеют продолговатую форму, что дает возможность осуществить натяжение ремней клиноременной передачи. Пуск электродвигателя производится с помощью контактора.

M1 – электродвигатель

SB1 – кнопка стоп двигателя

SB2 – кнопка пуск двигателя

PT1 – тепловое реле

KM1 – электромагнитный пускатель (25А)

QF1 – автоматический выключатель (16А)

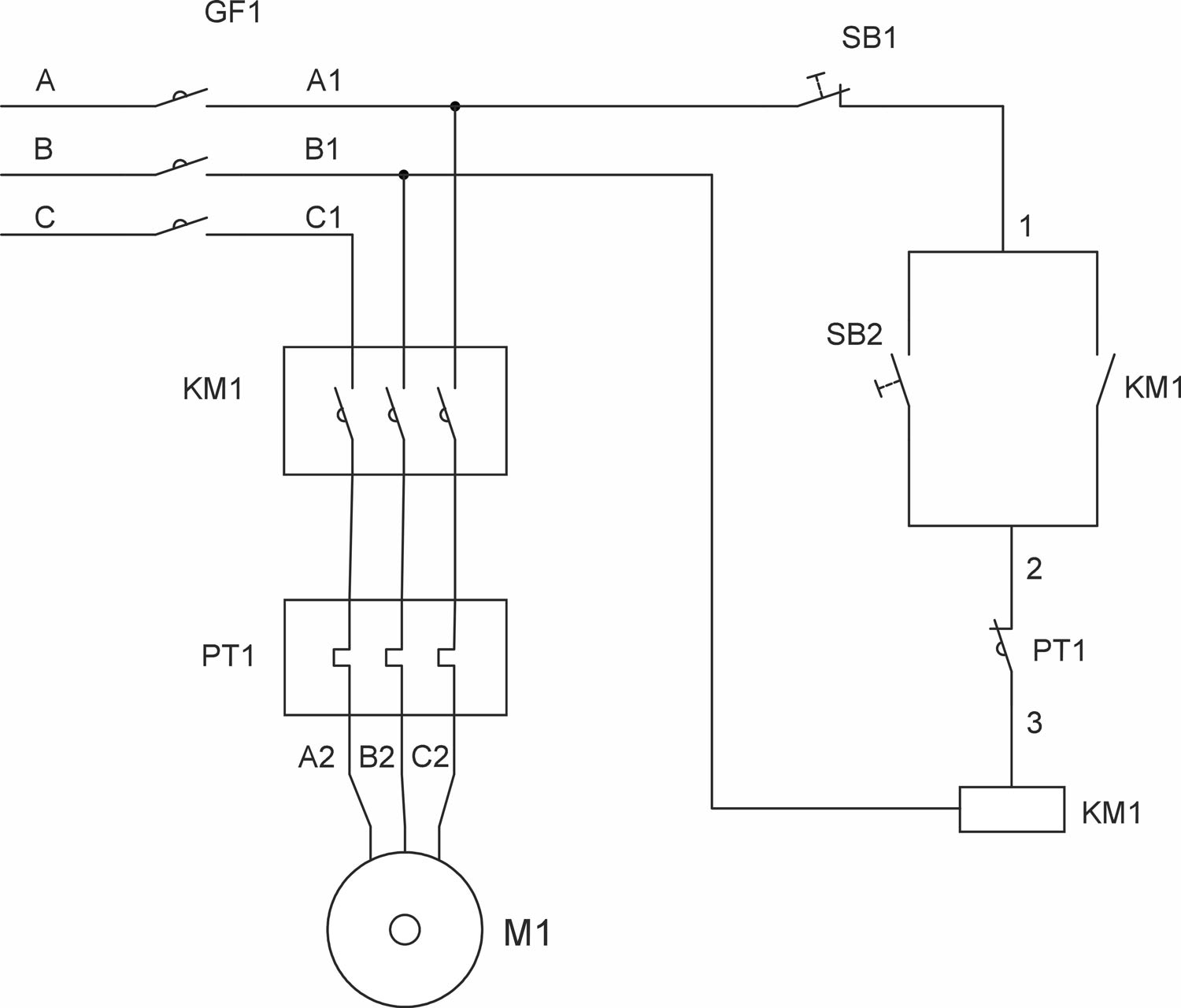

Принципиальная электрическая схема пресс-ножниц комбинированных СМЖ652
