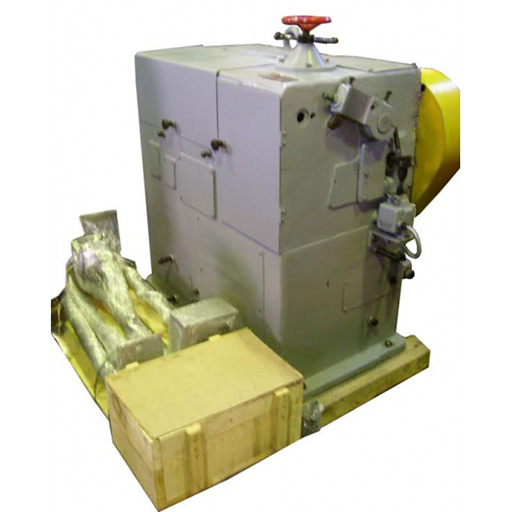

Станок для резки арматурной стали СМЖ 357

Автомат правильно-отрезной модели СМЖ 357, предназначен для правки и резки арматурной стали гладкого и периодического профилей, проволоки ВР и ОК, поступающих в бунтах.На поверхности прутков допускаются следы от инструмента и вмятины в местах реза. Автомат может быть использован в метизнокалибровочных цехах металлургических заводом, а также на предприятиях строительной индустрии и в заготовительных цехах машиностроительных заводов. Категория климатического использования УХЛ4.

Комплект поставки правильно-отрезного автомата СМЖ 357

• Входят в комплектность и стоимость автомата СМЖ 357

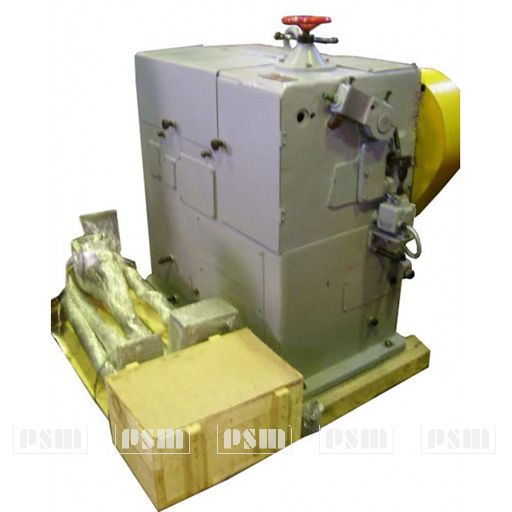

  • СМЖ 357 Автомат в сборе
  • СМЖ 357-53-001 Лоток приемный
  • СМЖ 357-00-001 РЭ - Руководство по эксплуатации
• Входит в комплект поставки за отдельную плату

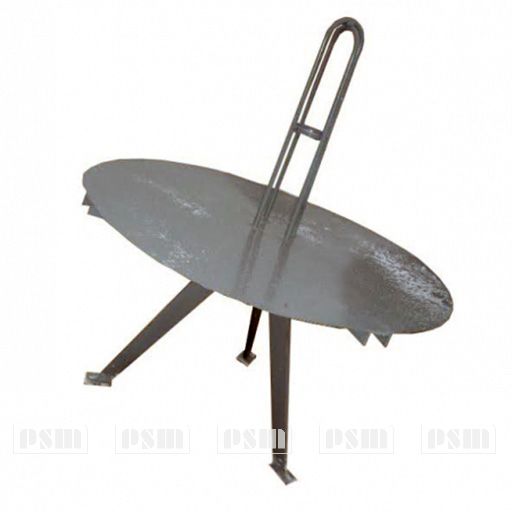

  • РУ 31А Устройство размоточное для проволочных бунтов
• Поставляется по заказу потребителя за отдельную плату
  • СМЖ 357-21-105 Шкив
  • СМЖ 357-66-001-02 Комплект монтажных частей
  • СМЖ 357-66-001 - 03 Комплект монтажных частей
  • СМЖ 357-62-001 Ножницы ручные

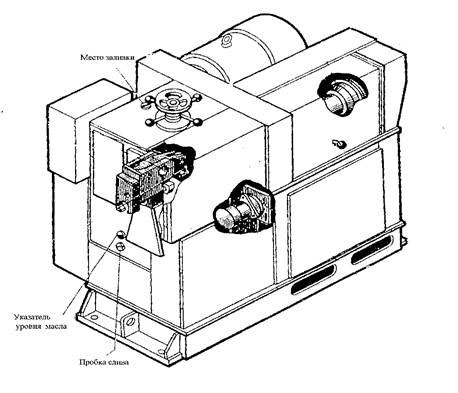

Устройство правильно-отрезного автомата СМЖ 357

Автомат правильно-отрезной СМЖ 357 для правки и резки арматурной стали состоит из следующих основных узлов:

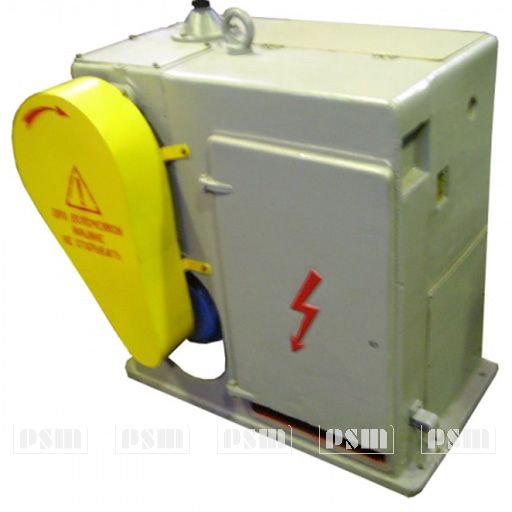

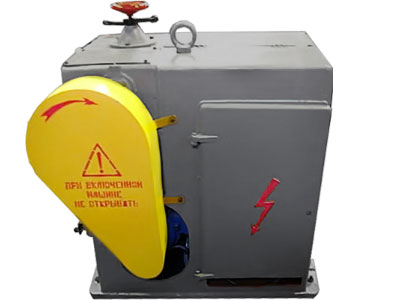

• станок СМЖ 357
• приемного и размоточного устройств
• правильного барабана
• электрооборудования
• линейки

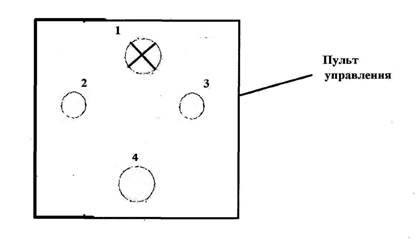

Расположение органов управления СМЖ 357.

1. Сигнальная лампа режима «Сеть»
2. Кнопка «Пуск»
3. Кнопка «Рез»
4. Кнопка «Общий стоп»

Станок СМЖ 357 состоит из

• станины
• механизмов подачи и реза
• правильного барабана

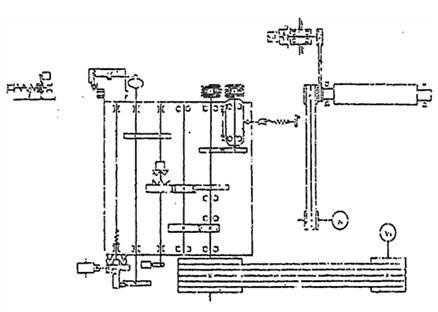

Станина станка СМЖ 357 сварная, на ней размещены и закреплены все узлы станка. В основании имеются отверстия для крепления станка анкерными болтами. Механизм подачи предназначен для разматывания проволоки и арматуры из бунта, протягивания ее через правильный барабан и подачи выпрямленного стержня арматуры в приемное устройство. Привод механизма осуществляется от электродвигателя через ременную передачу и шкив, сидящий на выходном валу. С помощью зубчатой пары вращение передается на распределительный вал. Сидящая на валу шестерня через зубчатое колесо передает вращение на нижний вал тянущих роликов. Вал верхнего тянущего ролика вращается в подшипниках обоймы и соединен с валом нижнего тянущего ролика с помощью зубчатой пары. Обойма качается вокруг оси, неподвижно сидящей в корпусе. Другой конец обоймы посредством оси соединен с механизмом поджатия верхнего тянущего ролика. Тянущие ролики выполнены сменными с несколькими канавками для арматурной стали разных диаметров. Одновременно шестерня сцеплена с зубчатым колесом, свободно вращающемся на валу вместе с полумуфтой. Подвижная полумуфта установлена на шлицах вала и может передвигаться вдоль него с помощью вилки и тяги. Управление положением муфты осуществляется механизмом включения с электромагнитом. При этом валы механизма реза сцеплены с помощью зубчатой пары. Механизм реза приводится в движение от кулачка, сидящего на конце верхнего ножевого вала. Усилие передается через валик и рычаг, качающиеся вокруг оси, на шток. Внутри штока расположена пружина, служащая для возврата штока в исходное положение. Пружина верхним концом упирается в пробку, а нижним своим концом упирается в палец, неподвижно закрепленный в корпусе. В нижней части штока находится подвижный нож. Неподвижный нож поджимается к подвижному резьбовой направляющей. На нижнем ножевом валу установлен кулачок, который посредством ролика и рычага открывает канал приемного устройства. Рычаг качается вокруг оси, тяги, и рычага, качающегося на оси.

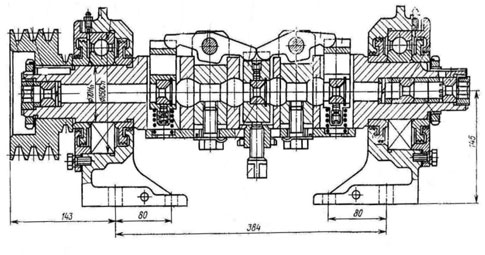

Правильный барабан автомата СМЖ357 представляет собой вал, вращающийся в подшипниках. Подшипники установлены в корпусах, закрепленных на станине. Привод барабана осуществляется от электродвигателя через клиноременную передачу и шкив.

На концах барабана по оси установлены неподвижные фильеры. Фильеры закреплены в барабане переставными втулками и гайкой. В средней части барабана в стаканах установлены регулируемые фильеры. Стаканы смещаются в радиальном направлении с помощью рычагов и валика регулировочным винтом. Настройка барабана осуществляется одним винтом. Приемное устройство служит для приема выправленных кусков арматуры, отмеривания и сбора отрезаемых прутков. Состоит из двухметровой секции. Рейка с помощью электромагнита откидывается, открывая канал приемного устройства для выброса прутков. Возврат рейки в исходное положение осуществляется с помощью пружин, тяг и рычагов, закрепленных на рейке. Вал и направляющая установлены в кронштейнах, прикрепленных к стойке болтами и пальцем. Вокруг пальца любая из секций, следующих за первой, может быть откинута. Валы и направляющие смежных секций соединены муфтами. Размоточное устройство предназначено для установки бунтов диаметром до 1400 мм. С целью уменьшения износа входного отверстия в него вставлена фильера из твердого сплава (волок).

Работа правильно-отрезного автомата СМЖ 357

Под действием усилия тянущих роликов арматурная проволока разматывается с размоточного устройства и, пройдя через ограждение, поступает в правильный барабан, где, подвергаясь многократному знакопеременному изгибу, выпрямляется. Выпрямленная проволока тянущими роликами через ножевую втулку (неподвижный нож) подается в канал приемного устройства, закрытый рейкой, до флажка отмеривающего механизма, устанавливаемого в соответствии с требуемой длиной отрезаемого стержня. При нажатии проволоки на флажок срабатывает конечный выключатель отмеривающего механизма, дающий сигнал на включение электромагнита механизма реза. За время включения механизма реза флажок доходит до жесткого упора отмеривающего механизма и останавливается вместе с арматурной проволокой.

Механизм подачи СМЖ357

Предназначен для разматывания арматурной стали из бунта, протягивания ее через правильный барабан и подачи выправленного стержня арматуры в приемное устройство. Привод механизма осуществляется от эл. двигателя через ременную передачу и шкив, сидящий на выходном валу.
