Плита нагревательная тэновая ПНТ 400х400

Артикул: PSMP030010
ПНТ 400х400 Плита нагревательная тэновая
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Назначение нагревательной плиты ПНТ-400х400

Нагревательная тэновая плита ПНТ-400х400 представляет собой стальную пластину прямоугольной или квадратной формы толщиной 54 мм. Она изготавливается из цельной стальной плиты, шлифованной и фрезерованной со всех сторон. В плите имеются пазы для размещения ТЭНов диаметром 13 мм. Мощность одного ТЭНа составляет от 0,8 до 1,5 к Вт и подбирается исходя из технического задания.

По Техническому Заданию заказчика плиты нагревательные тэновые модели ПНТ могут изготавливаться размером до 1200 мм, при этом могут измениться габаритные размеры и масса изделия. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики плит, завод-изготовитель оставляет за собой.

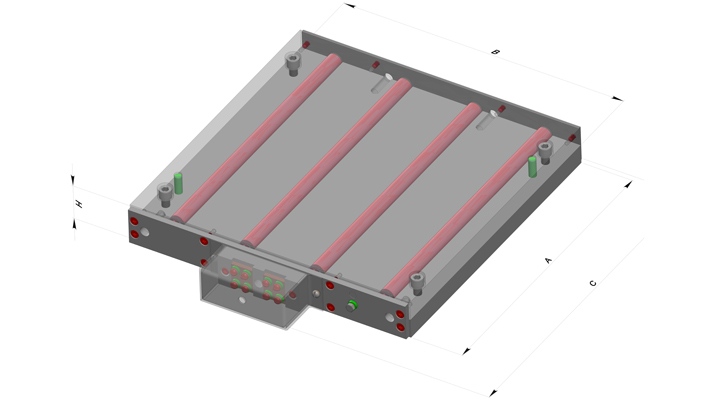

Технические характеристики ПНТ 400х400

A, мм400
B, мм400
C, мм474
H, мм54
Масса, кг65
Шероховатость рабочей поверхности, Ra, мкм1,6
Номинальное напряжение, В220
Мощность номинальная, кВт4
Максимальная рабочая температура, °С250
Разброс температур на рабочей поверхности±3

Устройство нагревательной плиты ПНТ-400х400

ТЭНовые нагревательные плиты применяют для достижения и поддержания заданной температуры формообразующего элемента при прессовании. Они позволяют эффективно создавать партии стандартных изделий. И являются востребованной оснасткой для прессов.

ТЭНовые нагревательные плиты состоят из двух стальных плит в пазы которых уложены круглые ТЭНы. С торца корпуса имеется клемы, защищенные кожухом, отверстие для термодатчика и болт заземления. Количество ТЭНов обусловлено массой плиты или площадью поверхности теплоотдачи, рабочей температурой и мощностью нагревателя. В зависимости от необходимой мощности нагрева, на каждую плиту устанавливается 6 или 12 ТЭНов. На одну фазу устанавливаются два последовательно соединенных ТЭНа.

Нагревательная тэновая плита ПНТ 400х400 имеет квадратную форму, размер 400х400 мм и толщину 54 мм. Она изготавливается из цельной стальной плиты, шлифованной и фрезерованной со всех сторон. В плите имеются пазы для размещения ТЭНов диаметром 13 мм. Мощность одного ТЭНа составляет от 0,8 до 1,5 к Вт и подбирается исходя из технического задания.

По Техническому Заданию заказчика плиты нагревательные тэновые модели ПНТ могут изготавливаться размером до 1200 мм, при этом могут измениться габаритные размеры и масса изделия. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики плит, завод-изготовитель оставляет за собой.

Стандартная комплектация ПНТ 400х400

  1. Плита нагревательная омическая ПНТ-400х400 - 2 шт.
  2. Паспорт изделия ПНТ-400х400.00.001 - ПС 1 шт.
  3. Сертификат качества - 1 шт.
ПромСтройМаш является непосредственным производителем ПНТ 400х400 Мы производим и продаём Плита нагревательная тэновая ПНТ 400х400 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. ПНТ 400х400 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ПНТ 400х400 вы можете непосредственно у нас или у наших дилеров. Номинальная мощность
