ПН 400х400 Плита нагревательная омическая

Плита нагревательная омическая

Артикул: PSMP020010
Цена: 122 150 руб. (Включая НДС 20%)
Запросить КП
ПН 400х400 Плита нагревательная омическая
ПромСтройМаш является непосредственным производителем ПН 400х400 Мы производим и продаём Плита нагревательная омическая во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. ПН 400х400 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ПН 400х400 вы можете непосредственно у нас или у наших дилеров.

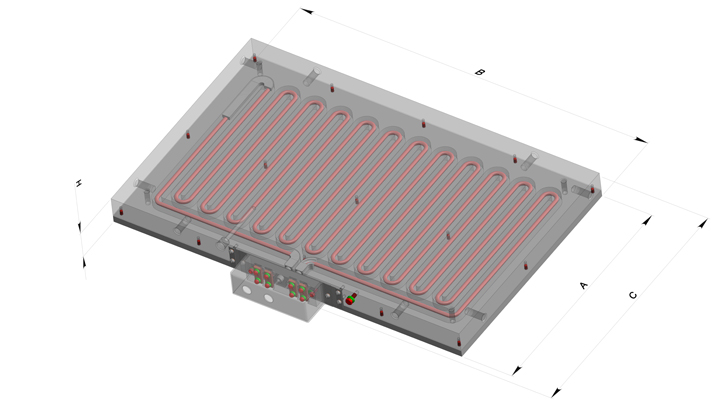

Нагревательная омическая плита ПН 400х400 представляет собой стальную пластину прямоугольной или квадратной формы толщиной  56 мм. Она изготавливается из цельной стальной плиты, шлифованной и фрезерованной со всех сторон. В плите имеются пазы для размещения нихромовых (сухих) нагревательных элементов. Мощность нагревательных элементов подбирается исходя из технического задания.

По Техническому Заданию заказчика плиты нагревательные омические модели ПН могут изготавливаться размером до 1200 мм, при этом могут измениться габаритные размеры и масса изделия. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики плит, завод-изготовитель оставляет за собой.

Технические характеристики ПН 400х400

A, мм400
B, мм400
C, мм460
H, мм56
Масса, кг65
Шероховатость рабочей поверхности, Ra, мкм1,6
Номинальное напряжение, В220
Мощность номинальная, кВт3
Максимальная рабочая температура, °С250
Разброс температур на рабочей поверхности±3

Стандартная комплектация ПН 400х400

  • Плита нагревательная омическая ПН-400х400 - (комплект) 2 шт.
  • Паспорт изделия ПН-400х400.00.001 - ПС 1 шт.
  • Сертификат качества - 1 шт.

Устройство, схема работы ПН 400х400

Назначение изделия

Плиты нагревательные ПН-400х400 (далее по тексту «плиты») предназначены для использования в производстве резинотехнических изделий.

Устройство изделия.

Плита нагревательная состоит из основания, крышки, нагревательного элемента, клеммника, кожуха.

В качестве нагревательного элемента применена нихромовая спираль, уложенная в керамические изоляторы.

Плита нагревательная исполнения -01 имеет отверстие под выталкиватель.

Подготовка изделия к монтажу.

Освободить плиту от транспортной тары и произвести расконсервацию.

Ознакомиться с конструкцией плиты и прилагаемой документацией.

Проверить надежность крепления крышки к основанию плиты, при необходимости подтянуть болты.

Проверить величину сопротивления изоляции мегаомметром, сопротивление изоляции должно быть не менее 20 МОм.

Монтаж.

Плита может применяться только на вулканизационном прессе.

Монтаж плиты на прессе производить согласно инструкции по монтажу на соответствующий пресс.

Установку плиты на пресс производить при снятом кожухе клеммника.

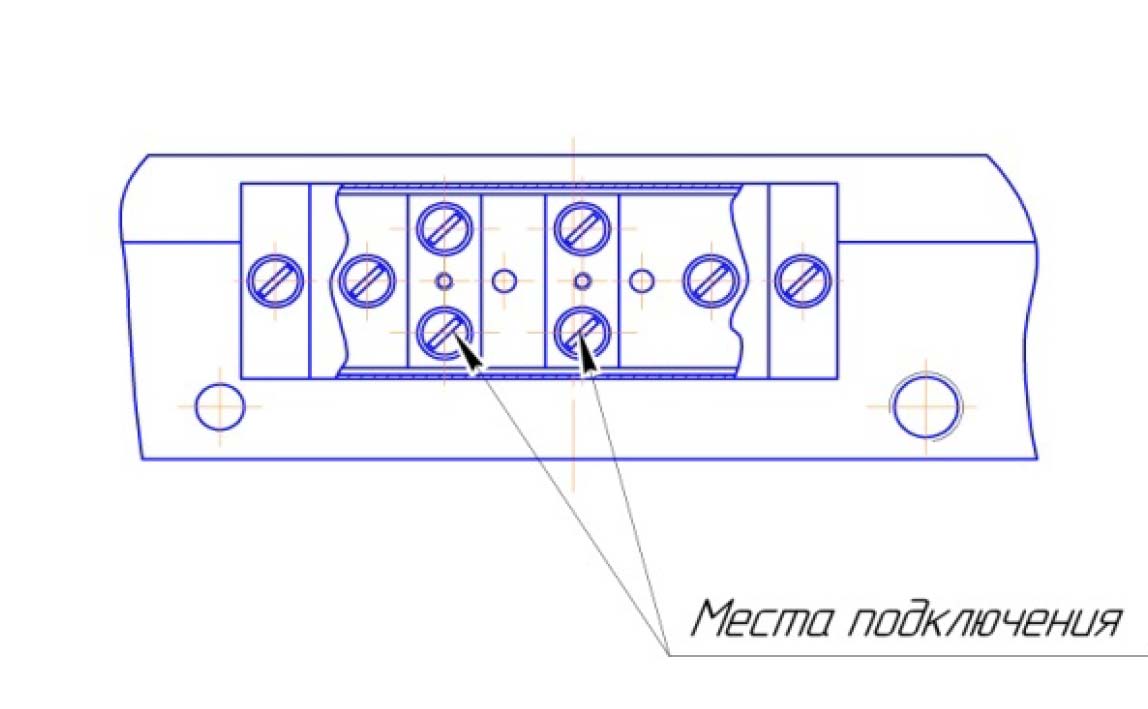

Произвести подключение проводов от источника питания 220 В 50 Гц к зажимным винтам клеммника. Подключение плиты выполнить теплостойким проводом.

После подключения клеммник закрыть кожухом.

Плиту заземлить.

Установить датчик температуры аппаратуры управления.

Техническое обслуживание.

При периодическом обслуживании, не реже одного раза в два месяца, проверять:

- надежность подсоединения выводов нагревателя и внешних проводов на клеммнике,

- целостность клеммника, кожуха и нагревателя,

- надежность крепления крышки к основанию плиты.

При текущем ремонте плиты проводить работы по п. 9.1 настоящего паспорта, а также, при необходимости, восстановление рабочих поверхностей плиты сухой шлифовкой (без применения смазочно-охлаждающей жидкости), допуски плоскостности и параллельности рабочих поверхностей 0,1 мм.

Правила хранения и транспортирования.

Плиты должны храниться в транспортной таре под навесом или в помещении.

Условия хранения в части воздействия климатических факторов – 4 по ГОСТ 15150-69.

Транспортирование допускается любым видом транспорта в соответствии с действующими правилами перевозок.

Условия транспортирования в части воздействия климатических факторов внешней среды – 8 по ГОСТ 15150-69, в части воздействия механических факторов – Ж по ГОСТ 23170-78.

В случае длительного хранения плиты подвергаются переконсервации не реже одного раза в три года.
