Плита нагревательная омическая ПН 800х800
Назначение нагревательной плиты ПН-800х800
Плиты нагревательные ПН, представляют собой стальную пластину прямоугольной или квадратной формы.
Плита нагревательная состоит из основания, крышки, нагревательного элемента, клеммника, кожуха.
В качестве нагревательного элемента применена нихромовая спираль, уложенная в керамические изоляторы.
Верхняя и нижняя поверхности плиты отшлифованы, а торцевые фрезерованы. С торца корпуса имеются клеммы, защищенные кожухом, отверстие для термодатчика и болт заземления.
Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.
По Техническому Заданию заказчика плиты нагревательные омические модели ПН могут изготавливаться размером до 1200 мм, при этом могут измениться габаритные размеры и масса изделия. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики плит, завод-изготовитель оставляет за собой.

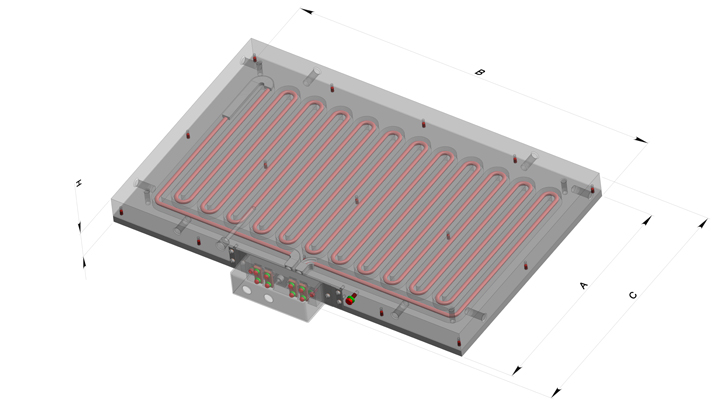

Технические характеристики ПН 800х800
| A, мм | 800 |
| B, мм | 800 |
| C, мм | 860 |
| H, мм | 95 |
| Масса, кг | 226 |
| Шероховатость рабочей поверхности, Ra, мкм | 1,6 |
| Номинальное напряжение, В | 380 |
| Мощность номинальная, кВт | 16 |
| Максимальная рабочая температура, °С | 250 |
| Разброс температур на рабочей поверхности | ±5 |
Устройство нагревательной плиты ПН-800х800
Плита нагревательная состоит из основания, крышки, нагревательного элемента, клеммника, кожуха.
В качестве нагревательного элемента применена нихромовая спираль, уложенная в керамические изоляторы.
Плита нагревательная исполнения -01 имеет отверстие под выталкиватель.
Подготовка изделия к монтажу.
Освободить плиту от транспортной тары и произвести расконсервацию.
Ознакомиться с конструкцией плиты и прилагаемой документацией.
Проверить надежность крепления крышки к основанию плиты, при необходимости подтянуть болты.
Проверить величину сопротивления изоляции мегаомметром, сопротивление изоляции должно быть не менее 20 МОм.
Монтаж.
Плита может применяться только на вулканизационном прессе.
Монтаж плиты на прессе производить согласно инструкции по монтажу на соответствующий пресс.
Установку плиты на пресс производить при снятом кожухе клеммника.
Произвести подключение проводов от источника питания 220 В 50 Гц к зажимным винтам клеммника. Подключение плиты выполнить теплостойким проводом.
После подключения клеммник закрыть кожухом.
Плиту заземлить.
Установить датчик температуры аппаратуры управления.
Техническое обслуживание.
При периодическом обслуживании, не реже одного раза в два месяца, проверять:
- надежность подсоединения выводов нагревателя и внешних проводов на клеммнике,
- целостность клеммника, кожуха и нагревателя,
- надежность крепления крышки к основанию плиты.
При текущем ремонте плиты проводить работы по п. 9.1 настоящего паспорта, а также, при необходимости, восстановление рабочих поверхностей плиты сухой шлифовкой (без применения смазочно-охлаждающей жидкости), допуски плоскостности и параллельности рабочих поверхностей 0,1 мм.
Правила хранения и транспортирования.
Плиты должны храниться в транспортной таре под навесом или в помещении.
Условия хранения в части воздействия климатических факторов – 4 по ГОСТ 15150-69.
Транспортирование допускается любым видом транспорта в соответствии с действующими правилами перевозок.
Условия транспортирования в части воздействия климатических факторов внешней среды – 8 по ГОСТ 15150-69, в части воздействия механических факторов – Ж по ГОСТ 23170-78.
В случае длительного хранения плиты подвергаются переконсервации не реже одного раза в три года.
Стандартная комплектация ПН 800х800
- Плита нагревательная омическая ПН-800х800 - 1 шт.
- Паспорт изделия ПН-800х800.00.001 - ПС 1 шт.
- Сертификат качества - 1 шт.
