Плита нагревательная тэновая ПНТ 800х800
Назначение нагревательной плиты ПНТ-800х800
Плиты нагревательные ПНТ, представляют собой стальную пластину прямоугольной или квадратной формы. Нагревательная плита состоят из двух стальных пластин, в пазы которых, уложены круглые ТЭНы. Верхняя и нижняя поверхности плиты отшлифованы, а торцевые фрезерованы. С торца корпуса имеются клеммы, защищенные кожухом, отверстие для термодатчика и болт заземления.
Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.
По Техническому Заданию заказчика плиты нагревательные тэновые модели ПНТ могут изготавливаться размером до 1200 мм, при этом могут измениться габаритные размеры и масса изделия. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики плит, завод-изготовитель оставляет за собой.

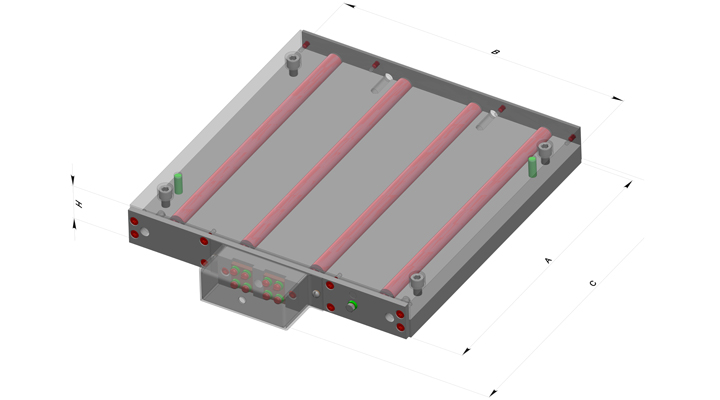

Технические характеристики ПНТ 800х800
| A, мм | 800 |
| B, мм | 800 |
| C, мм | 874 |
| H, мм | 58 |
| Масса, кг | 291 |
| Шероховатость рабочей поверхности, Ra, мкм | 1,6 |
| Номинальное напряжение, В | 380 |
| Мощность номинальная, кВт | 8 |
| Максимальная рабочая температура, °С | 250 |
| Разброс температур на рабочей поверхности | ±5 |
Устройство нагревательной плиты ПНТ-800х800
ТЭНовые нагревательные плиты применяют для достижения и поддержания заданной температуры формообразующего элемента при прессовании. Они позволяют эффективно создавать партии стандартных изделий. И являются востребованной оснасткой для прессов.
ТЭНовые нагревательные плиты состоят из двух стальных плит в пазы которых уложены круглые ТЭНы. С торца корпуса имеется клемы, защищенные кожухом, отверстие для термодатчика и болт заземления. Количество ТЭНов обусловлено массой плиты или площадью поверхности теплоотдачи, рабочей температурой и мощностью нагревателя. В зависимости от необходимой мощности нагрева, на каждую плиту устанавливается 6 или 12 ТЭНов. На одну фазу устанавливаются два последовательно соединенных ТЭНа.
Нагревательная тэновая плита ПНТ-800х800 имеет квадратную форму, размер 800х800 мм и толщину 54 мм. Она изготавливается из цельной стальной плиты, шлифованной и фрезерованной со всех сторон. В плите имеются пазы для размещения ТЭНов диаметром 13 мм. Мощность одного ТЭНа составляет от 0,8 до 1,5 к Вт и подбирается исходя из технического задания.
Стандартная комплектация ПНТ 800х800
- Плита нагревательная омическая ПНТ-800х800 - 1 шт.
- Паспорт изделия ПНТ-800х800.00.001 - ПС 1 шт.
- Сертификат качества - 1 шт.
