Плита нагревательная индукционная РТПИ

ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ И ЕГО НАЗНАЧЕНИИ

Плиты нагревательные с размерами сторон 400х400 мм являются плитами равномерного температурного поля с индукционными нагревателями и предназначены для нагрева пресс-форм в процессе вулканизации резинотехнических изделий на вулканизационных прессах.

Область применения – производство резинотехнических изделий.

Плиты индукционные 400х400 предназначены для использования на вулканизационных прессах и самостоятельно использоваться не могут.

Климатическое исполнение УХЛ, категория 4 по ГОСТ 15150-69, класс помещения II-IIa по ПУЭ.

УСТРОЙСТВО ИЗДЕЛИЯ

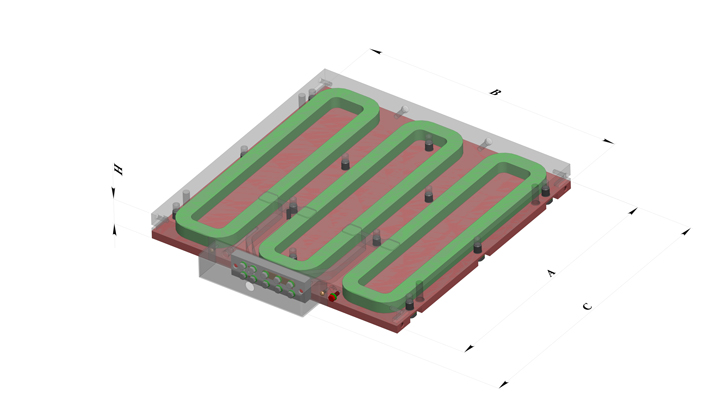

Плита нагревательная РТПИ-400х400 состоит из основания, крышки, двух индукторов (катушек), клеммника, кожуха.

Индукторы выполнены в виде бескаркасных катушек из жаростойкого провода, уложены в пазы основания и изолированы от тела плиты электроизоляционным материалом.

ПОДГОТОВКА ИЗДЕЛИЯ К МОНТАЖУ

Освободить плиту от транспортной тары и произвести ее расконсервацию.

Ознакомиться с конструкцией плиты и прилагаемой документацией.

Проверить надежность крепления крышки к основанию плиты, при необходимости подтянуть болты.

Проверить величину сопротивления изоляции мегаомметром с номинальным значением напряжения 1000 В. В случае уменьшения сопротивления изоляции ниже 0,5 МОм плиту просушить, положив ее на другую прогретую плиту.

МОНТАЖ

Плита может применяться только на вулканизационном прессе.

Монтаж плиты на прессе производить согласно инструкции по монтажу на соответствующий пресс.

Установку плиты на пресс производить при снятом кожухе клеммника.

Произвести подключение проводов от источника питания 220 В  50 Гц к  зажимным винтам клеммника. Подключение плиты выполнить теплостойким проводом.

После подключения клеммник закрыть кожухом. Плиту заземлить. Установить датчик температуры аппаратуры управления.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

При периодическом обслуживании, не реже одного раза в два месяца, проверять:

• надежность подсоединения выводов катушек и внешних проводов на клеммнике,
• целостность клеммника, кожуха и индукционных катушек,
• надежность крепления крышки к основанию плиты.

При текущем ремонте плиты проводить работы по п. 8.1 настоящего паспорта, а также, при необходимости, восстановление рабочих поверхностей плиты сухой шлифовкой (без применения смазочно-охлаждающей жидкости), допуски плоскостности и параллельности рабочих поверхностей 0,03 мм.

ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

Транспортирование и хранение плит должно соответствовать требованиям ГОСТ 15150, ГОСТ 23170.

Условия транспортирования плит в законсервированном и упакованном виде должно соответствовать:

• в зависимости от воздействия климатических факторов внешней среды 8 (ОЖ3) ГОСТ 15150 (на открытом подвижном составе);
• в зависимости от воздействия механических факторов – "Ж" ГОСТ 23170 (с любым числом перегрузок).

Плиты разрешается транспортировать любым видом транспорта,
в соответствии с действующими на этом виде транспорта нормами и правилами.

Условия хранения упакованных плит у потребителя должны соответствовать 4 (Ж2) ГОСТ 15150.

В случае длительного хранения плиты подвергаются переконсервации не реже одного раза в три года.
