Плита нагревательная индукционная РТПИ 500х600

Артикул: PSMP010030
РТПИ 500х600 Плита нагревательная индукционная
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Назначение нагревательной плиты РТПИ 500х600

Плита нагревательная РТПИ 500х600, представляет собой стальную пластину прямоугольной или квадратной формы толщиной 60 мм. Она изготавливается из цельной стальной плиты, шлифованной и фрезерованной со всех сторон, состоит из основания, крышки, индукторов (катушек), клеммника, кожуха. Индукторы выполнены в виде бескаркасных катушек из жаростойкого провода, устанавливаются в пазы основания и изолированы от тела плиты электроизоляционным материалом.

Плиты нагревательные с размерами сторон 500х600 мм являются плитами равномерного температурного поля с индукционными нагревателями и предназначены для нагрева пресс-форм в процессе вулканизации резинотехнических изделий на вулканизационных прессах.

Область применения – производство резинотехнических изделий.

Плиты индукционные 500х600 предназначены для использования на вулканизационных прессах и самостоятельно использоваться не могут.

Климатическое исполнение УХЛ, категория 4 по ГОСТ 15150-69, класс помещения II-IIa по ПУЭ.

По Техническому Заданию заказчика плиты нагревательные индукционные модели РТПИ могут изготавливаться размером до 1200 мм, при этом могут измениться габаритные размеры и масса изделия. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики плит, завод-изготовитель оставляет за собой.

Технические характеристики РТПИ 500х600

A, мм500
B, мм600
C, мм560
H, мм60
Масса, кг142
Шероховатость рабочей поверхности, Ra, мкм1,6
Номинальное напряжение, В220
Мощность номинальная, кВт7
Максимальная рабочая температура, °С250
Разброс температур на рабочей поверхности±3

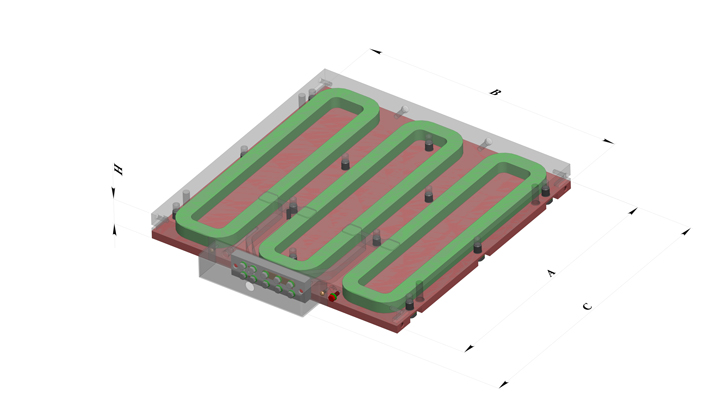

Устройство нагревательной плиты РТПИ 500х600

Плита нагревательная РТПИ 500х600 состоит из основания, крышки, двух индукторов (катушек), клеммника, кожуха.

Индукторы выполнены в виде бескаркасных катушек из жаростойкого провода, уложены в пазы основания и изолированы от тела плиты электроизоляционным материалом.

ПОДГОТОВКА ИЗДЕЛИЯ К МОНТАЖУ

Освободить плиту от транспортной тары и произвести ее расконсервацию.

Ознакомиться с конструкцией плиты и прилагаемой документацией.

Проверить надежность крепления крышки к основанию плиты, при необходимости подтянуть болты.

Проверить величину сопротивления изоляции мегаомметром с номинальным значением напряжения 1000 В. В случае уменьшения сопротивления изоляции ниже 0,5 МОм плиту просушить, положив ее на другую прогретую плиту.

МОНТАЖ

Плита может применяться только на вулканизационном прессе.

Монтаж плиты на прессе производить согласно инструкции по монтажу на соответствующий пресс.

Установку плиты на пресс производить при снятом кожухе клеммника.

Произвести подключение проводов от источника питания 220 В 50 Гц к зажимным винтам клеммника. Подключение плиты выполнить теплостойким проводом.

Устройство нагревательной плиты РТПИ 500х600

После подключения клеммник закрыть кожухом. Плиту заземлить. Установить датчик температуры аппаратуры управления.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

При периодическом обслуживании, не реже одного раза в два месяца, проверять:

  • надежность подсоединения выводов катушек и внешних проводов на клеммнике,
  • целостность клеммника, кожуха и индукционных катушек,
  • надежность крепления крышки к основанию плиты.

При текущем ремонте плиты проводить работы по п. 8.1 настоящего паспорта, а также, при необходимости, восстановление рабочих поверхностей плиты сухой шлифовкой (без применения смазочно-охлаждающей жидкости), допуски плоскостности и параллельности рабочих поверхностей 0,03 мм.

ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

Транспортирование и хранение плит должно соответствовать требованиям ГОСТ 15150, ГОСТ 23170.

Условия транспортирования плит в законсервированном и упакованном виде должно соответствовать:

  • в зависимости от воздействия климатических факторов внешней среды 8 (ОЖ3) ГОСТ 15150 (на открытом подвижном составе);
  • в зависимости от воздействия механических факторов – "Ж" ГОСТ 23170 (с любым числом перегрузок).

Плиты разрешается транспортировать любым видом транспорта,
в соответствии с действующими на этом виде транспорта нормами и правилами.

Условия хранения упакованных плит у потребителя должны соответствовать 4 (Ж2) ГОСТ 15150.

В случае длительного хранения плиты подвергаются переконсервации не реже одного раза в три года.

По Техническому Заданию заказчика плиты нагревательные индукционные модели РТПИ могут изготавливаться размером до 1200 мм, при этом могут измениться габаритные размеры и масса изделия. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики плит, завод-изготовитель оставляет за собой.

Стандартная комплектация РТПИ 500х600

  1. Плита нагревательная РТПИ-500х600 - 2 шт.
  2. Руководство по эксплуатации РТПИ-500х600.00.001 ПС - 1 шт.
  3. Сертификат качества - 1 шт.
