Назначение комплекта управления трубогибочной машиной

Комплект управления трубогибочной машиной с частотным приводом DELTA используется для станков с мощностью от 5,5 кВт до 18 кВт, таких как ИВ3428М, ИВ3429М, ИВ3430М. Пульт управления облегчает управление станком и позволяет достигнуть более точных результатов при его использовании.

Комплект управления трубогибочным станком позволяет управлять процессом гибки труб в автоматическом или полуавтоматическом режиме, задав параметры гибки, оператор может следить за процессом работы станка. Это позволяет обрабатывать трубы максимально точно, без механических повреждений и рывков миллиметр за миллиметром изгибать трубу. Вручную человек не может обеспечить такую точностью. Точность выполнения угла гиба составляет 1-2 градуса.

Описание системы управления трубогибочной машины, преимущества, недостатки

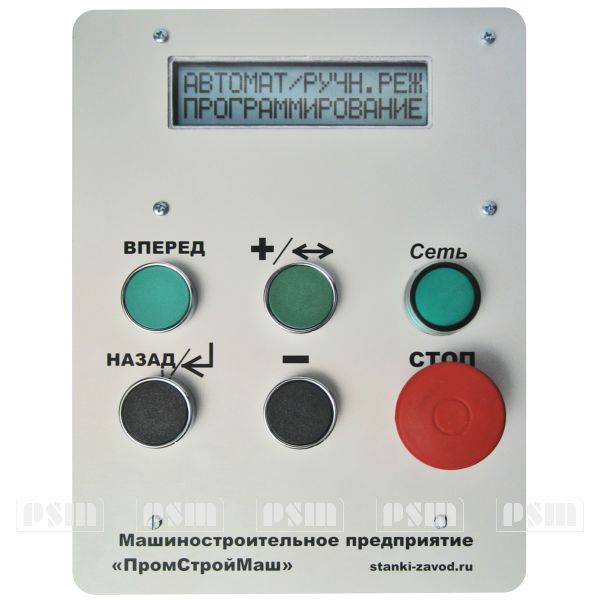

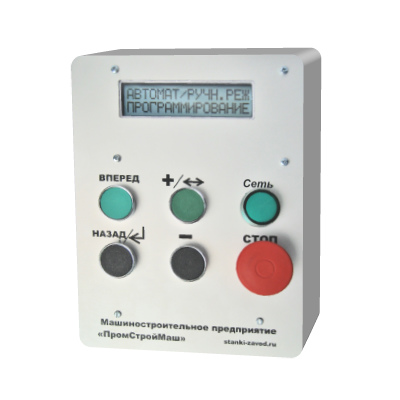

Комплект управления трубогибочной машиной (Версия П-23) для станков с мощностью от 5,5 кВт до 18 кВт (ИВ3428М, ИВ3429М, ИВ3430М) используется схема управления двигателем через реверсивный магнитный пускатель «Вперёд», «Назад». Пульт управления на базе контроллера с 4-х значным индикатором используется для задания «Угла гиба», отслеживания текущего процесса гиба по датчикам «Угла» и «Исходное», и управлением остановом в заданной точке. При этом, для точности отработки «угла гиба», используется принцип останова двигателя методом «противовключения». Точность выполнения угла гиба 1-2 градуса.

Система управления имеет «ручной» и «автоматический» режим работы станка.

Преимущества:

  • небольшая стоимость
  • простая и надёжная схема управления
  • основные неисправности – замена магнитных пускателей

Недостатки:

  • нет управления скоростью гиба
  • управление двигателем в таком режиме приводит к «ударным» нагрузкам на механизмы станка.

Стандартная комплектация Версия П-23

  1. Комплект управления трубогибочной машиной (Версия П-23) - 1 шт.
  2. Паспорт на комплект управления
ПромСтройМаш является непосредственным производителем Версия П-23 Мы производим и продаём Комплект управления трубогибом (Версия П-23) во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. Версия П-23 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить Версия П-23 вы можете непосредственно у нас или у наших дилеров. ИВ3428М, ИВ3429М, ИВ3430М
