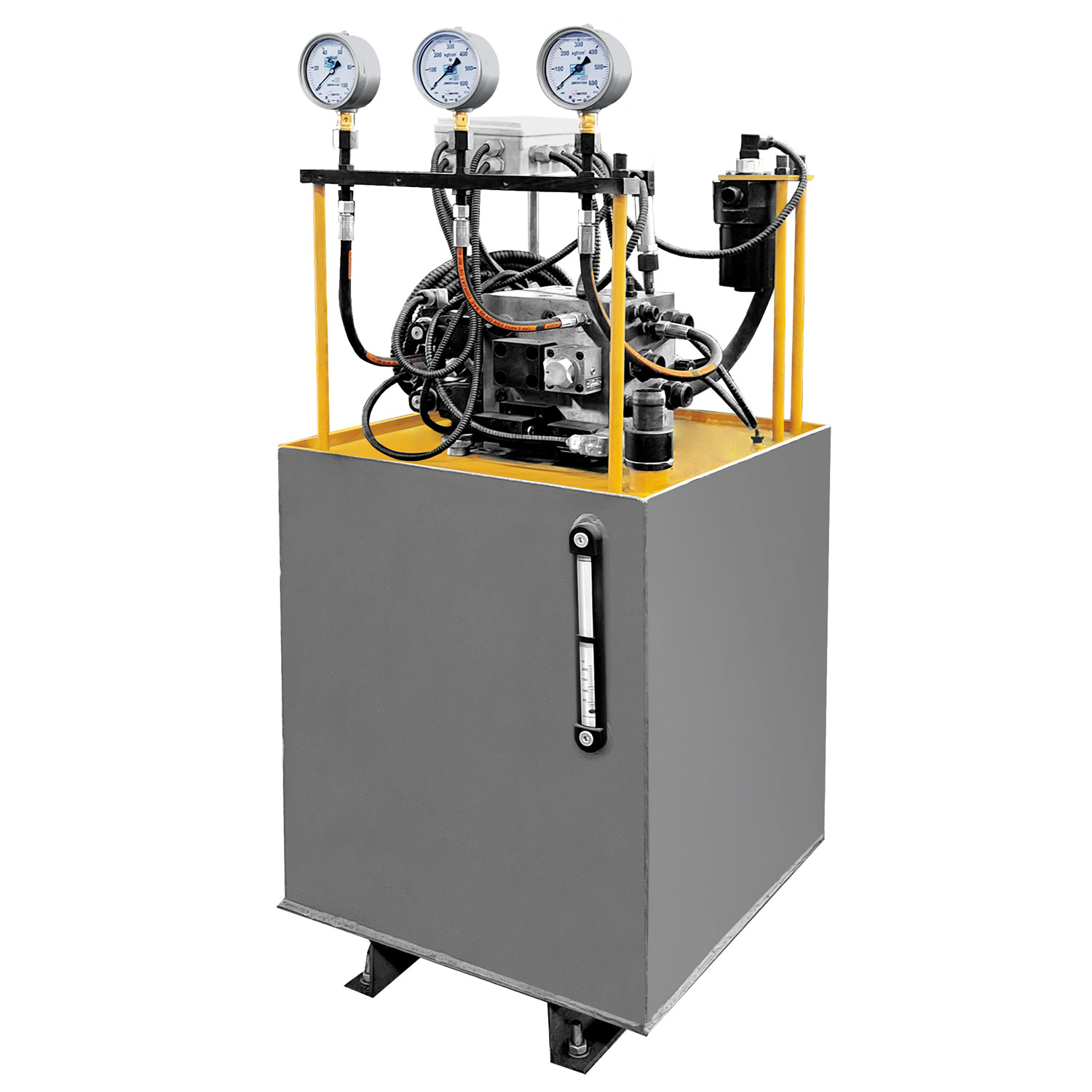

Гидроагрегат модели ГА180.У
Артикул: PSMK150040
Запросить
коммерческое предложение
коммерческое предложение
Нужна консультация?
Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Мы свяжемся с Вами в ближайшее время
Остались вопросы?
Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация
Назначение гидроагрегата ГА180.У
Гидроагрегат ГА180.У предназначен для индивидуального привода прессов с двумя поршневыми гидроцилиндрами, используемых для прессования изделий из пластмасс, резины и других материалов усилием 400-630 тонн, а также других прессов, на которых производится прессование изделий из материалов, технология прессования которых сходна с технологией прессования изделий из пластмасс.
Применительно к прессам для прессования изделий из пластмасс, гидравлическая схема гидроагрегатов типа ГА позволяет осуществлять следующий цикл перемещений рабочих органов пресса:
- Быстрое перемещение ползуна вниз
- Замедленное перемещение ползуна пресса вниз и прессование до давления, устанавливаемого реле давления или другим аппаратом, предусмотренным в схеме пресса.
- Подъём ползуна на небольшую величину для выпуска газов из пресс-формы (подпрессовка).
- Прессование до максимального давления 320кгс/см<sup>2</sup>, выдержка под этим давлением с отключением на это время электродвигателя.
Электроконтактный манометр и реле времени предусматриваются в электросхеме пресса и в комплект поставки с гидроагрегатом не входят. - Замедленный ход ползуна вверх.
- Быстрый ход ползуна вверх и останов в верхнем положении.
- Подъём и опускание выталкивателя в исходное положение.
- Общий стоп.
По отдельному заказу возможна поставка гидроагрегатов в комплексе с электронным блоком (шкафом) управления, выполненного на базе промышленного контроллера, обеспечивающим необходимые циклы движения пресса, а также переходным блоком с программируемым реле для облегчения подключения и имеющемуся шкафу управления.
Технические характеристики ГА180.У
Номинальное давление, МПа (кгс/см2) | |
- Рабочего хода | 32 (320) |
- Возвратного хода | 4,5 (45) |
Номинальная подача, л/мин | |
- Рабочего хода (320 кгс/см2) | 18 |
- Ускоренного хода (16 кгс/см2) | 180 |
Объем бака, л | 400 |
Мощность электродвигателя, кВт | 11 |
Номинальная частота вращения электродвигателя, об/мин | 1500 |
Масса без масла, кг | 450 |
ОБЩИЕ СВЕДЕНИЯ О ГИДРОАГРЕГАТЕ ГА180.У
Гидроагрегат ГА180.У используется прессами с двумя поршневыми гидроцилиндрами в качестве индивидуального привода для прессования изделий из пластмасс, резины и других материалов усилием 400-630 тонн. Его можно применять для прессов, на которых производится прессование изделий из материалов, технология прессования которых сходна с технологией прессования изделий из пластмасс, где требуется осуществление следующих позиций рабочего цикла:
- Быстрое перемещение ползуна вниз
- Замедленное перемещение ползуна пресса вниз и прессование до давления, устанавливаемого реле давления или другим аппаратом, предусмотренным в схеме пресса.
- Подъём ползуна на небольшую величину для выпуска газов из пресс-формы (подпрессовка).
- Прессование до максимального давления 320 кгс/см2, выдержка под этим давлением с отключением на это время электродвигателя.
- Замедленный ход ползуна вверх.
- Быстрый ход ползуна вверх и останов в крайнем верхнем положении.
- Подъём выталкивателя и опускание его в исходное положение.
- Общий стоп.
СРАВНИТЕЛЬНАЯ ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ГИДРОАГРЕГАТОВ
ХАРАКТЕРИСТИКИ: | ГА130.У | ГА140.У | ГА160.У | ГА180.У |
Номинальное давление рабочего хода, МПа (кгс/см2): | 32 (320) | 32 (320) | 32 (320) | 32 (320) |
Номинальное давление возвратного хода, МПа (кгс/см2): | 4,0 (40) | 4,0 (40) | 4,5 (45) | 4,5 (45) |
Номинальная подача при рабочем ходе (номинальное давление), л/мин: | 8 | 10 | 16 | 18 |
Номинальная подача при ускоренном ходе (давление 3,0МПа), л/мин: | 130 | 141 | 150 | 180 |
Вместимость бака, л: | 160 | 160 (320) | 360 | 400 |
Мощность электродвигателя, кВт/об/мин: | 7,5/1500 | 7,5/1500 | 7,5/1500 | 11/1500 |
Масса, без масла, кг (не более): | 355 | 355 | 435 | 450 |
Электромагниты: ток постоянный 24В/переменный 110В (по отдельному заказу) |
* При соотношении площадей поршневой и штоковой полостей главного цилиндра пресса 2:1, с учетом перелива из штоковой полости, подача при давлении до 3,5 МПа (35 кгс/см2) увеличивается в два раза.
РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ ГИДРОАГРЕГАТОВ НА ПРЕССАХ
МОДЕЛЬ | ВЗАМЕН ГИДРОАГРЕГАТА | УСИЛИЕ ПРЕССА,Т.С. |
ГА130.У | Г4617, У2706.082 | 100-160 |
ГА140.У | У2706.102 | 160-250 |
ГА160.У | Г4436 исп. II, исп III | 250-400 |
ГА180.У | Г4436 исп I, исп IV | 400-630 |
Гидростанции линейки ГА могут быть использованы и в других прессах, где техническая характеристика и цикл перемещений рабочих органов соответствует технической характеристике и циклограмме работы станции гидропривода.
В зависимости от принятой электросхемы пресса указанный цикл перемещений может осуществляться как в наладочном режиме, так и в пооперационном или полуавтоматическом режимах.
Наличие отключения электродвигателя при выдержке под давлением и змеевика охлаждения масла позволяет обеспечить минимальный расход мощности и минимальный нагрев масла при эксплуатации гидроагрегата.
УПРАВЛЕНИЕ И ЦИКЛОГРАММА ВКЛЮЧЕНИЯ ЭЛЕКТРОМАГНИТОВ
ДВИЖЕНИЕ | ЭЛЕКТРОМАГНИТЫ | |||||
Y1 | Y2 | Y3 | Y4 | Y5 | Y6 | |
Ползун вниз ускоренно | + | + | + | |||
Ползун вниз рабочий ход | + | + | ||||
Выдержка под давлением | ||||||
Ползун вверх ускоренно | + | + | + | |||
Ползун вверх медленно | + | + | ||||
Выталкиватель вверх | + | |||||
Выталкиватель вниз | + | + |
Управление гидроагрегатом электрическое, осуществляется от кнопок, конечных выключателей и другой контрольно-регулирующей аппаратуры, расположенной непосредственно на пульте управления и станине пресса, с которым в паре работает гидроагрегат. По отдельному заказу возможна поставка шкафа управления различной степени сложности, в том числе построенном на базе промышленного контроллера.

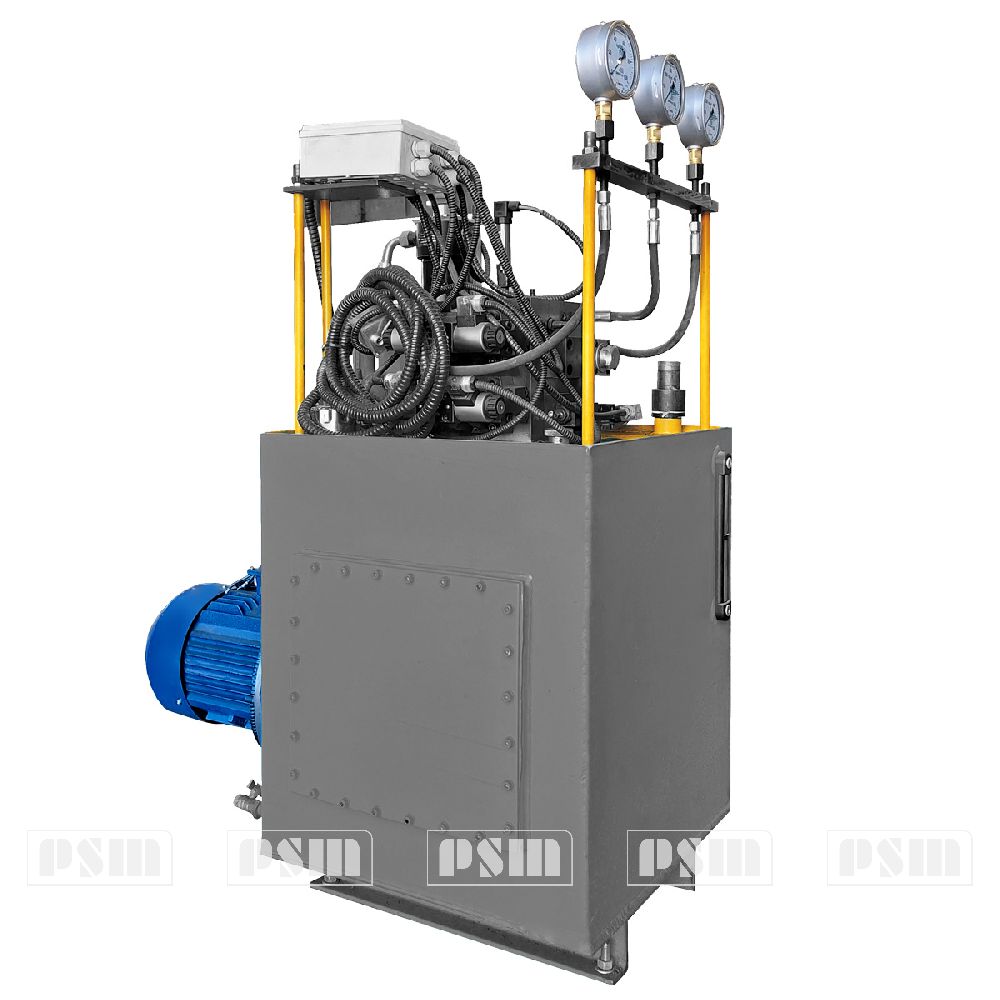

СОСТАВ ГИДРОАГРЕГАТА ГА180.У

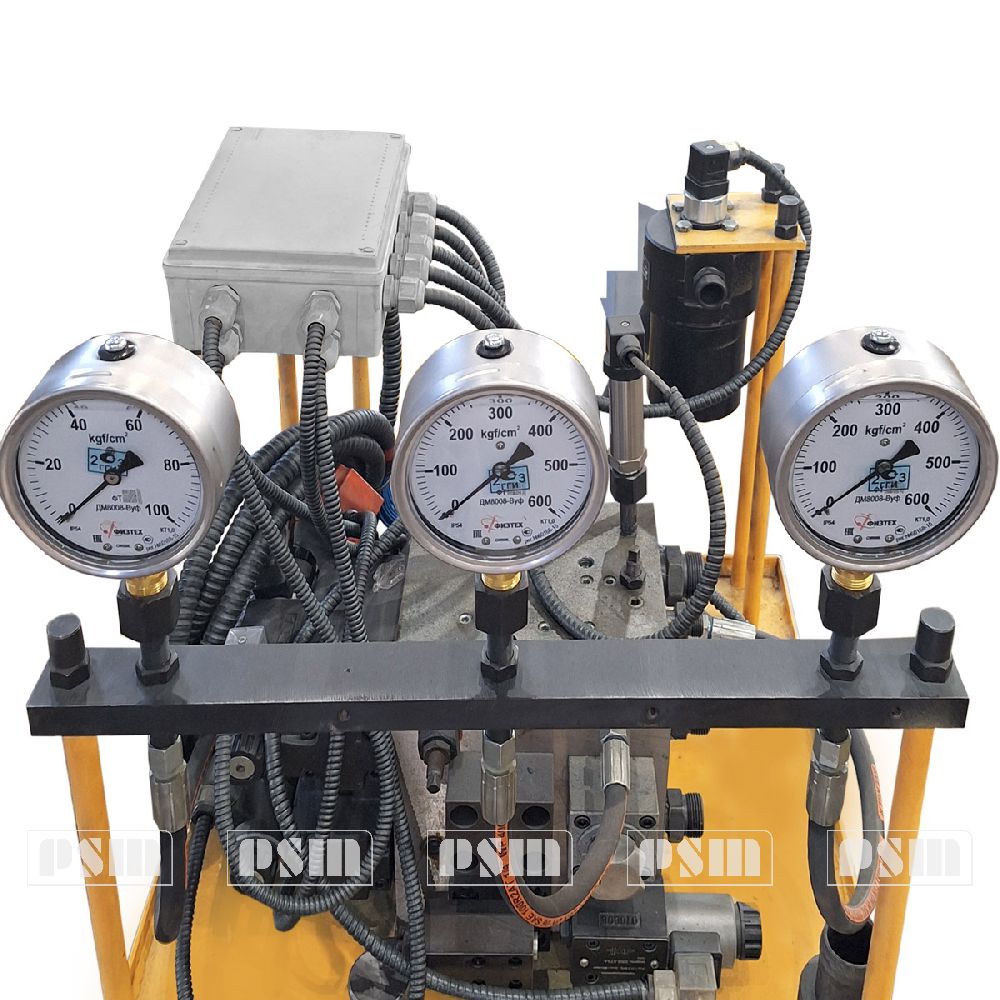

Гидроагрегаты линейки ГА представляют собой самостоятельную установку. Температура и уровень масла в баке контролируются по рискам маслоуказателя. По отдельному заказу гидроагрегаты линейки ГА могут комплектоваться манометрами для контроля давления, датчиком давления или электроконтактным манометром, устанавливается распаячная коробка с прокладкой питающих линий электрооборудования гидростанции. По отдельному заказу возможна поставка гидроагрегатов в комплектации с электронным блоком (шкафом) управления, выполненного на базе промышленного контроллера, обеспечивающим необходимые циклы движения пресса.

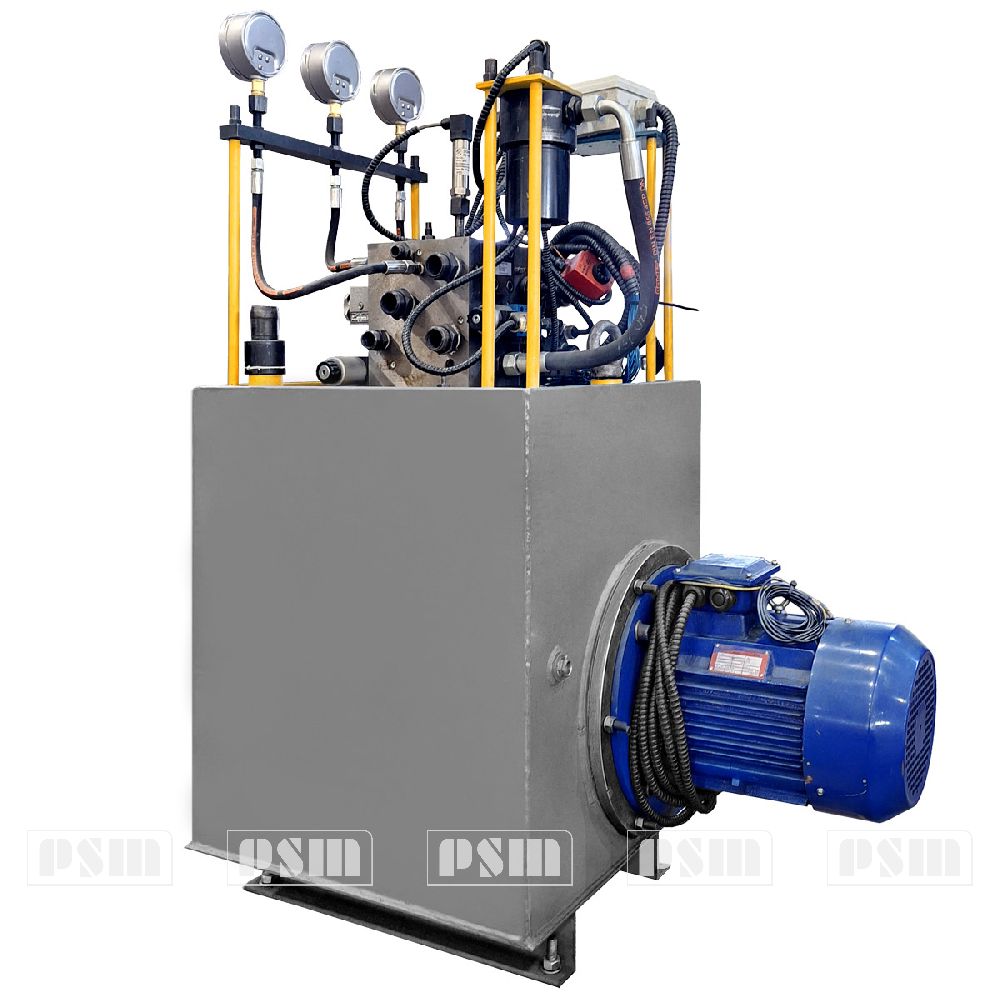

На гидроагрегаты линейки ГА устанавливаются сдвоенные насосные установки, состоящие из поршневого насоса высокого давления собственного производства модели НП9.8 и шестеренного насоса низкого давления производства Италия.
ОТВОДЫ ДЛЯ ПОДКЛЮЧЕНИЯ К ТРУБОПРОВОДУ ПРЕССА

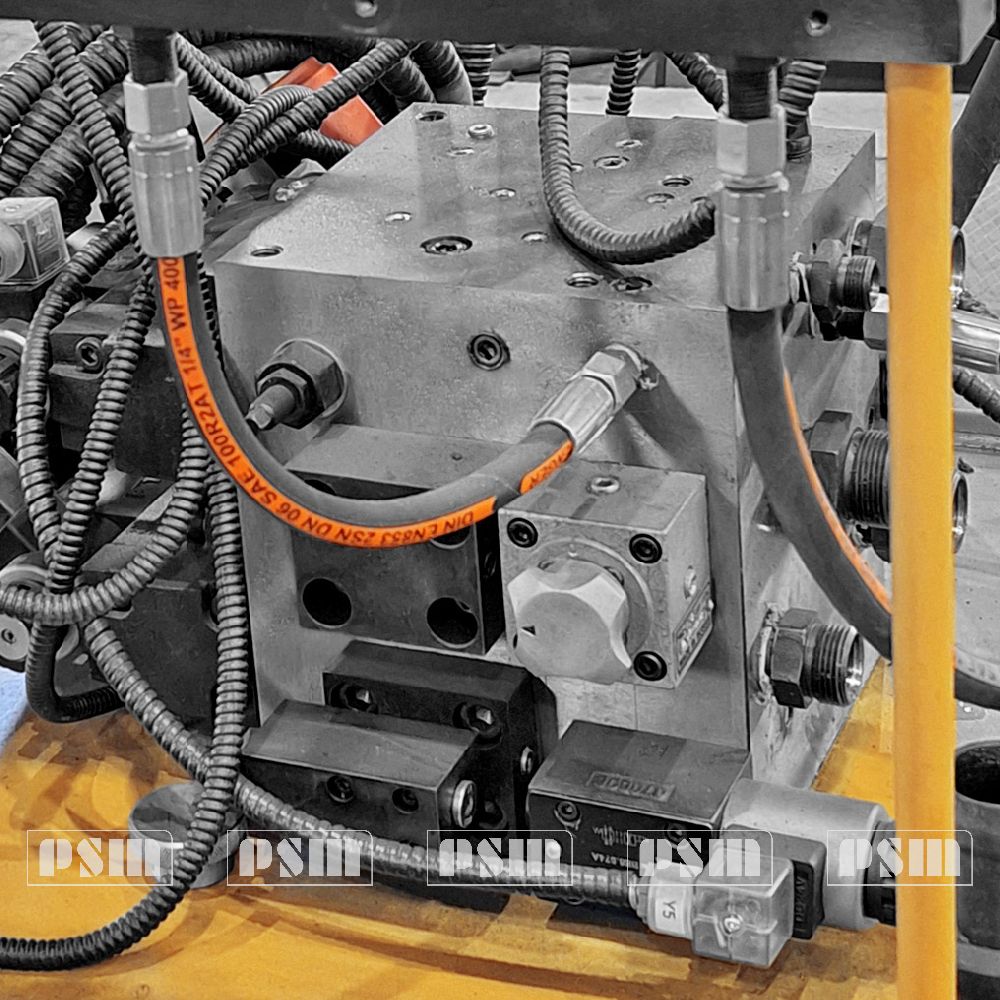

По умолчанию гидростанции линейки ГА поставляются с отводами согласно схеме. По отдельному заказу возможна комплектация гидроблока штуцерами для подключения гидростанции к прессу рукавами РВД.
Гидроагрегат модели ГА180.У предназначен для установки на гидравлические прессы усилием 400-630 тонн. Применяется взамен устаревших гидростанций Г4436 исп I, исп IV, гидроагрегатов линейки ПА, а также взамен других гидростанций с подобными характеристиками. Гидроагрегат ГА180.У выпускается с баком объёмом 400 литров.
