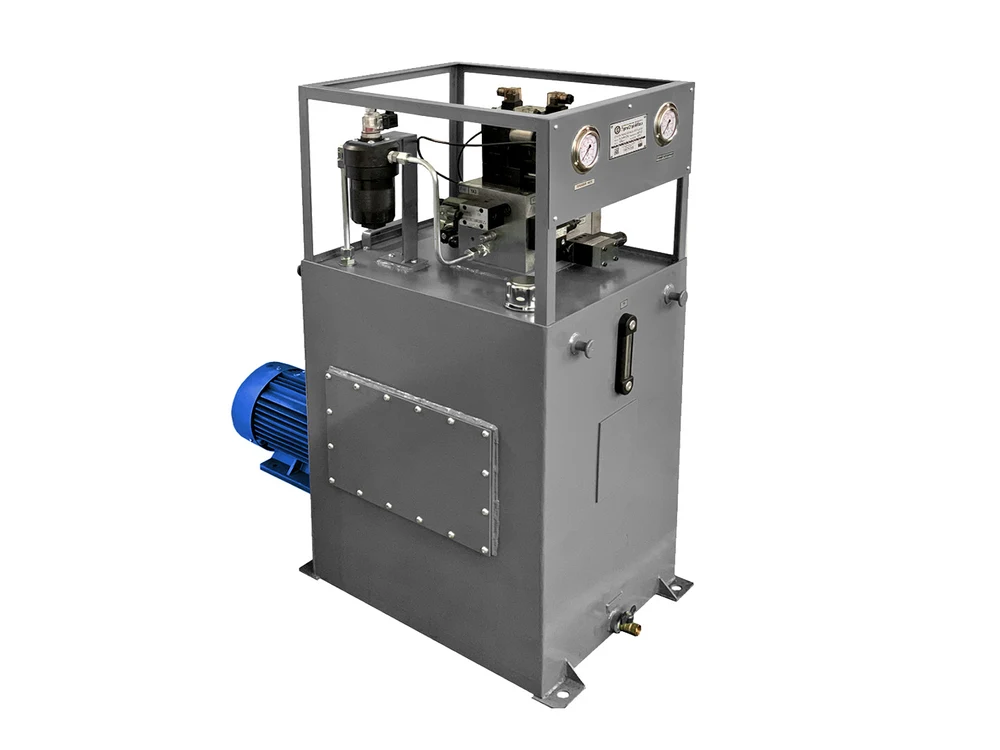

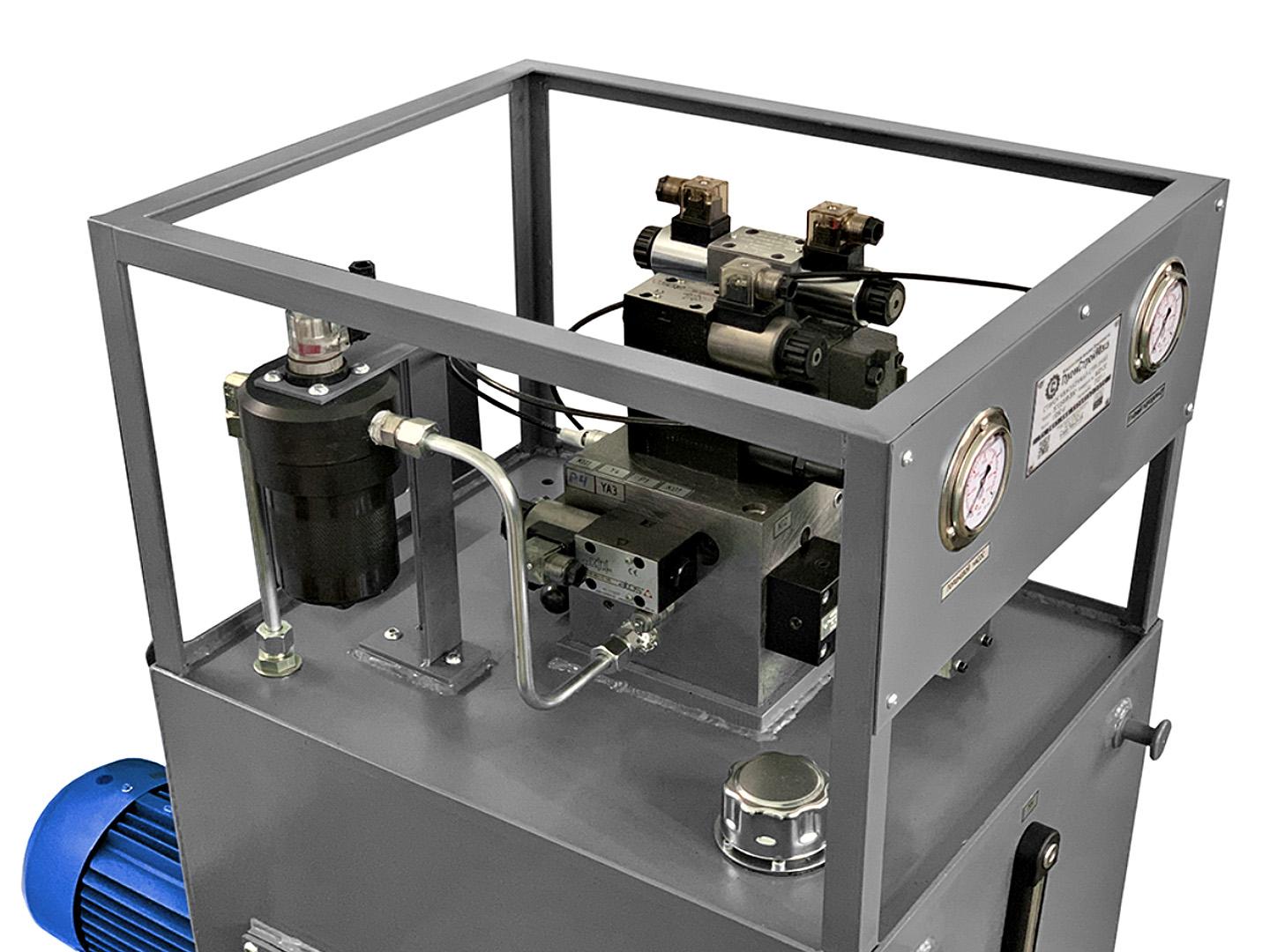

Гидроагрегат модели ГС065

Артикул:
ГС065
ГС065
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Технические характеристики ГС065

Номинальная подача, л/мин
- Рабочего хода (320 кгс/см2)5.5
- Ускоренного хода (16 кгс/см2)66
Номинальное давление поршневого насоса, кгс/см2320
Номинальное давление шестерного насоса, кгс/см230
Давление отключения шестеренного насоса (не более), кгс/см230
Объем бака, л125
Мощность электродвигателя, кВт4
Номинальная частота вращения электродвигателя, об/мин960
Управлениедистанционное
Электромагниты, напряжение , В24 / 110*
Габариты (ДхШхВ), мм1050х1050х455
Масса без масла, кг290

Гидроагрегаты линейки ГС (ГС110, ГС085, ГС065) предназначены для использования в качестве индивидуального привода гидравлических прессов усилием 63-160т с двумя поршневыми гидроцилиндрами, предназначенных для прессования изделий из пластмасс, резины, а также и для других гидравлических прессов, где в качестве рабочей жидкости используется минеральное масло и для которых необходимый цикл перемещения рабочих органов соответствует циклограмме работы гидроагрегатов ГС.

Применительно к прессам для прессования изделий из пластмасс, гидравлическая схема гидроагрегатов типа ГС позволяет осуществлять следующий цикл перемещений рабочих органов пресса:

  1. Быстрое перемещение ползуна вниз
  2. Замедленное перемещение ползуна пресса вниз и прессование до давления, устанавливаемого реле давления или другим аппаратом, предусмотренным в схеме пресса.
  3. Подъём ползуна на небольшую величину для выпуска газов из пресс-формы (подпрессовка).
  4. Прессование до максимального давления 320кгс/см<sup>2</sup>, выдержка под этим давлением с отключением на это время электродвигателя.
    Электроконтактный манометр и реле времени предусматриваются в электросхеме пресса и в комплект поставки с гидроагрегатом не входят.
  5. Замедленный ход ползуна вверх.
  6. Быстрый ход ползуна вверх и останов в верхнем положении.
  7. Подъём и опускание выталкивателя в исходное положение.
  8. Общий стоп.

По отдельному заказу возможна поставка гидроагрегатов в комплексе с электронным блоком (шкафом) управления, выполненного на базе промышленного контроллера, обеспечивающим необходимые циклы движения пресса, а также переходным блоком с программируемым реле для облегчения подключения и имеющемуся шкафу управления.

При необходимости возможно дооснащение гидроагрегатов линейки ГС гидроблоком дополнительного оборудования - ГБ6-050 для привода рабочего органа пресса, такого как дополнительный поршневой цилиндр механизации, или гидромотор.

По умолчанию установлен змеевик охлаждения.

Для подключения трубопроводов пресса используются отводы:

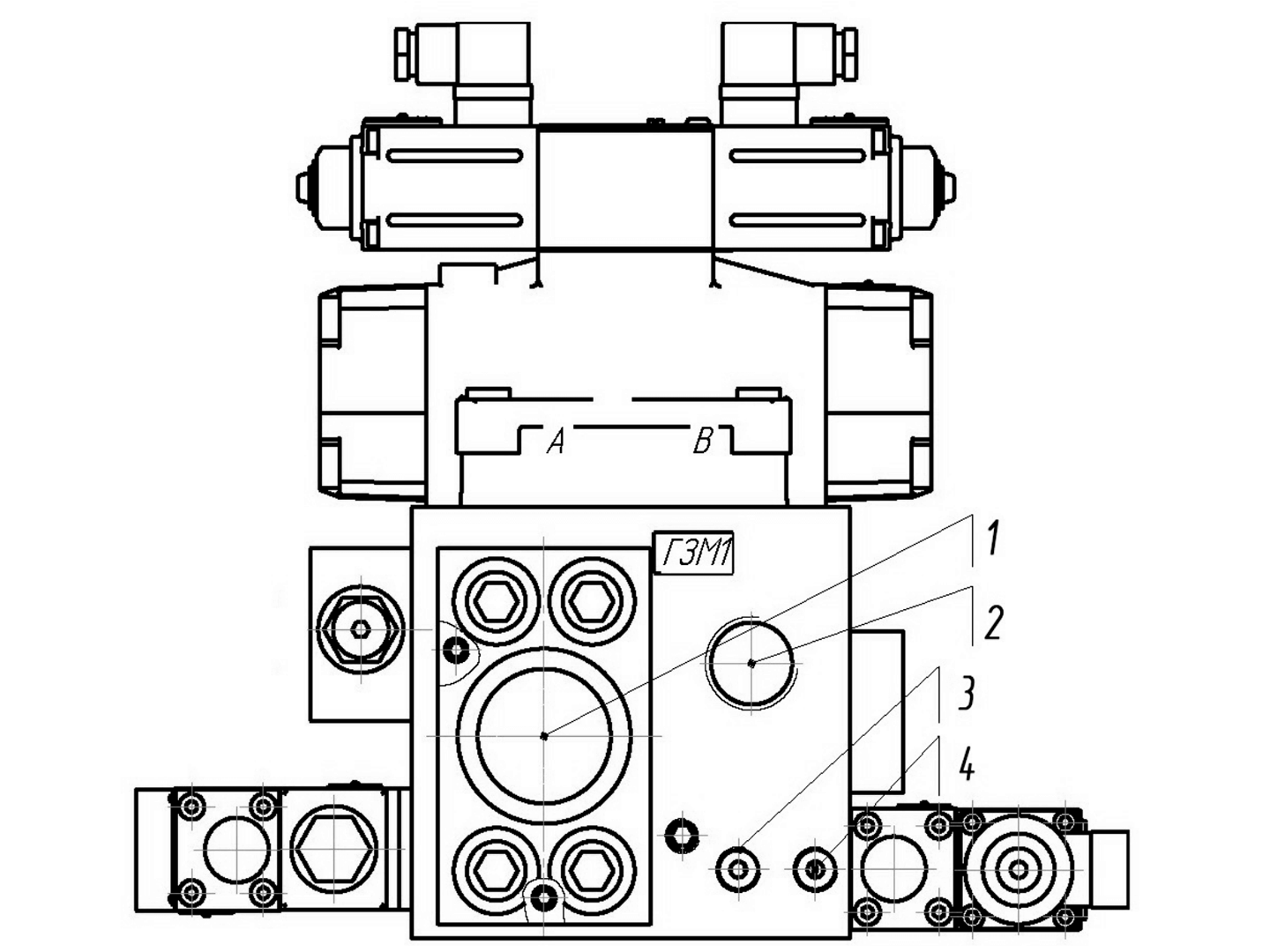

Подключение трубопроводов пресса

1 - к поршневой полости главного цилиндра (ф48).
2 - к штоковой полости главного цилиндра. (К1”).
3 - к поршневой полости цилиндра выталкивателя (К3/8”)
4 - к штоковой полости цилиндра выталкивателя (К3/8”)

Гидроагрегат модели ГС065 предназначен для установки на гидравлические прессы усилием 40-80т. Применяется взамен устаревших гидростанций Г412, Г4228, гидроагрегатов линейки ПА, а также взамен других гидростанций с подобными характеристиками. Гидроагрегат ГС065 выпускается с баком объёмом 120 литров.
ПромСтройМаш является непосредственным производителем ГС065 Мы производим и продаём Гидроагрегат модели ГС065 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. ГС065 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ГС065 вы можете непосредственно у нас или у наших дилеров. Аналог Г4228, У2706.062, ПА476-01
