Назначение
Характеристики
Описание
Комплектация
Назначение горна кузнечного ГК-923МП
Кузнечный горн применяется для ручной или механической ковки стальных заготовок в специализированных кузницах или цехах.
Кузнечный горн ГК-923МП способен разогревать заготовку массой до пятидесяти килограммов.

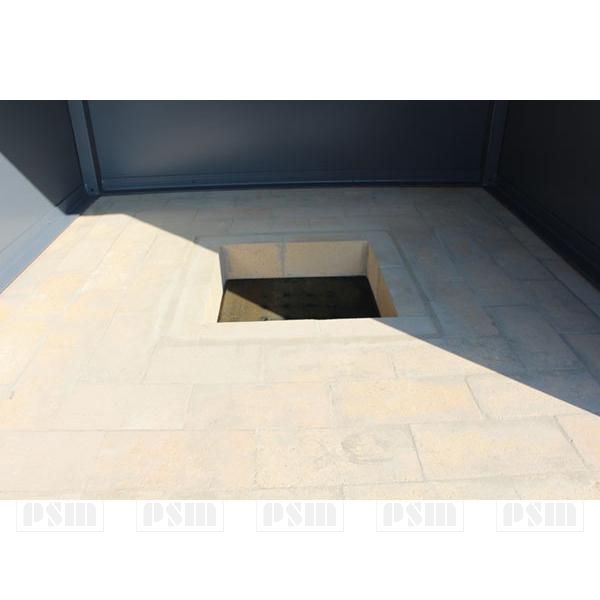

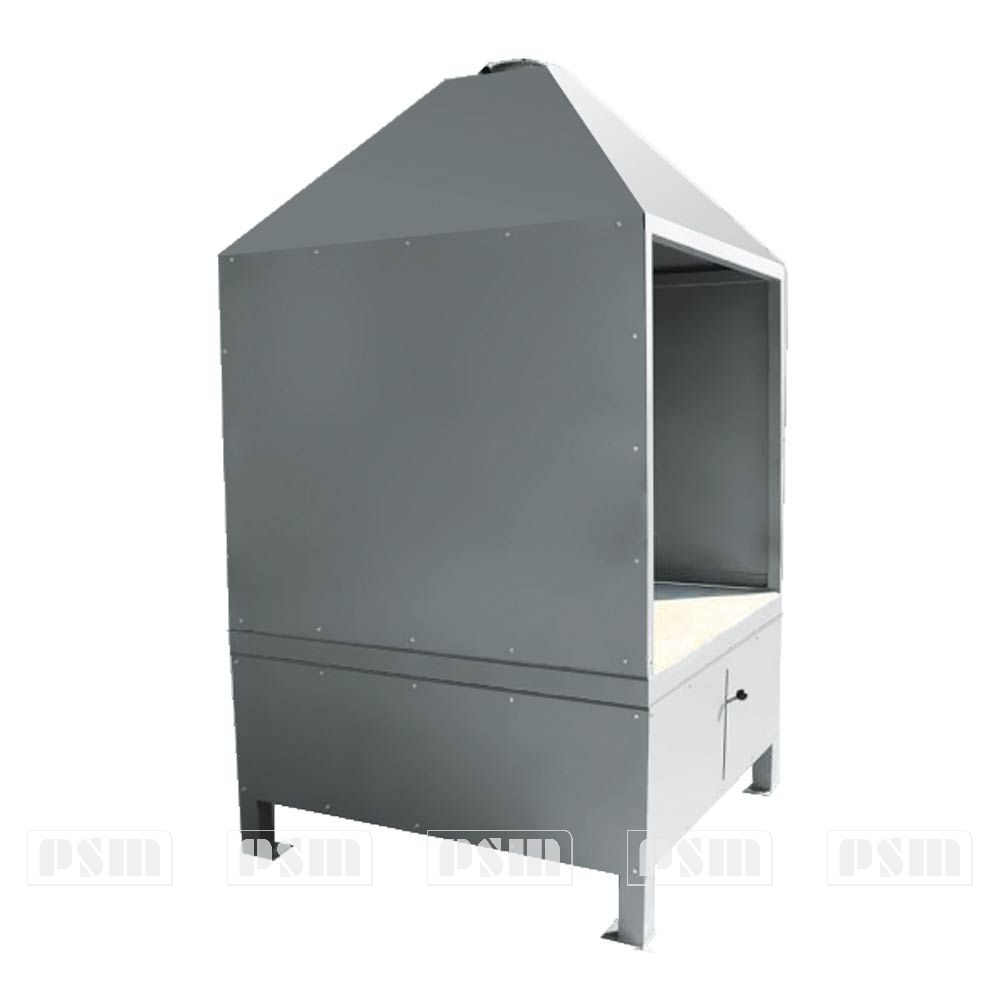

На оборудовании установлена дутьевая система. Поддон изделия выложен из специального огнестойкого кирпича. Оборудование имеет естественную вытяжку, которая располагается вверху изделия или сбоку.

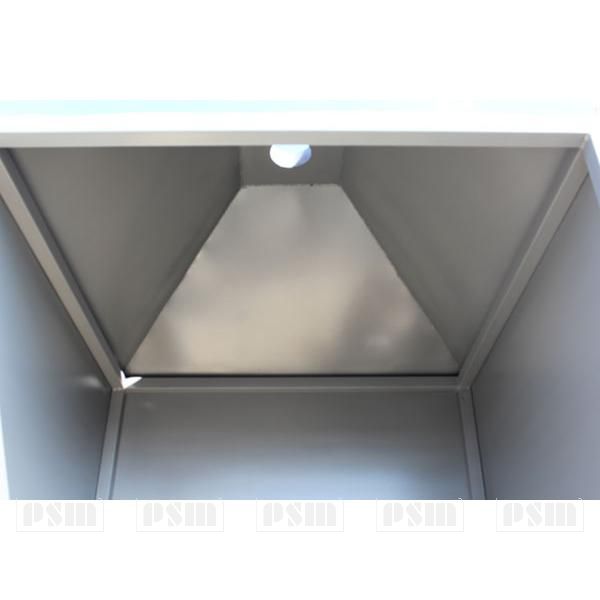

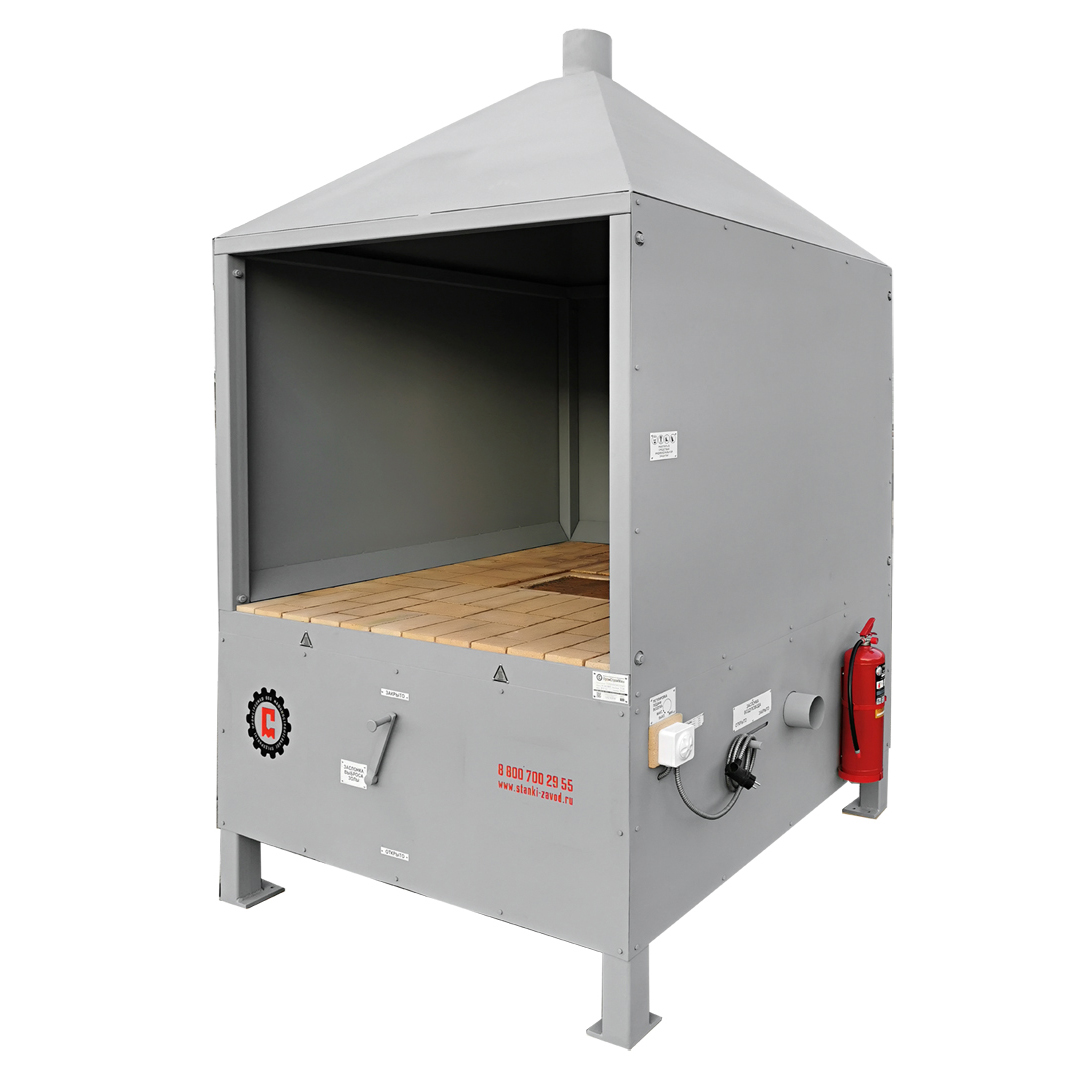

Дутьевая система имеет зольную камеру, колосник, вентилятор с регулировкой скорости вращения, а также заслонку, расположенную с правой стороны горна. Вытяжной зонт, используя патрубок и фланец, соединяется с трубой для вытяжки длиной не менее пяти метров.
Топливом для такого устройства служит древесный, каменный уголь или кокс.
Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.
Технические характеристики ГК-923МП
| Расход угля, кг/час. | 8 |
| Мощность электродвигателя вентилятора, кВт | 0,37 |
| Диаметр подводящей трубы сжатого воздуха (мм) | 76 |
| Диаметр вытяжной трубы (естественной вентиляции), мм | 159 |
| Размеры поддона в плане, мм. | 1440х1280 |
| Длина | 1500 |
| Ширина | 1500 |
| Высота | 2550 |
| Масса, кг | 870 |

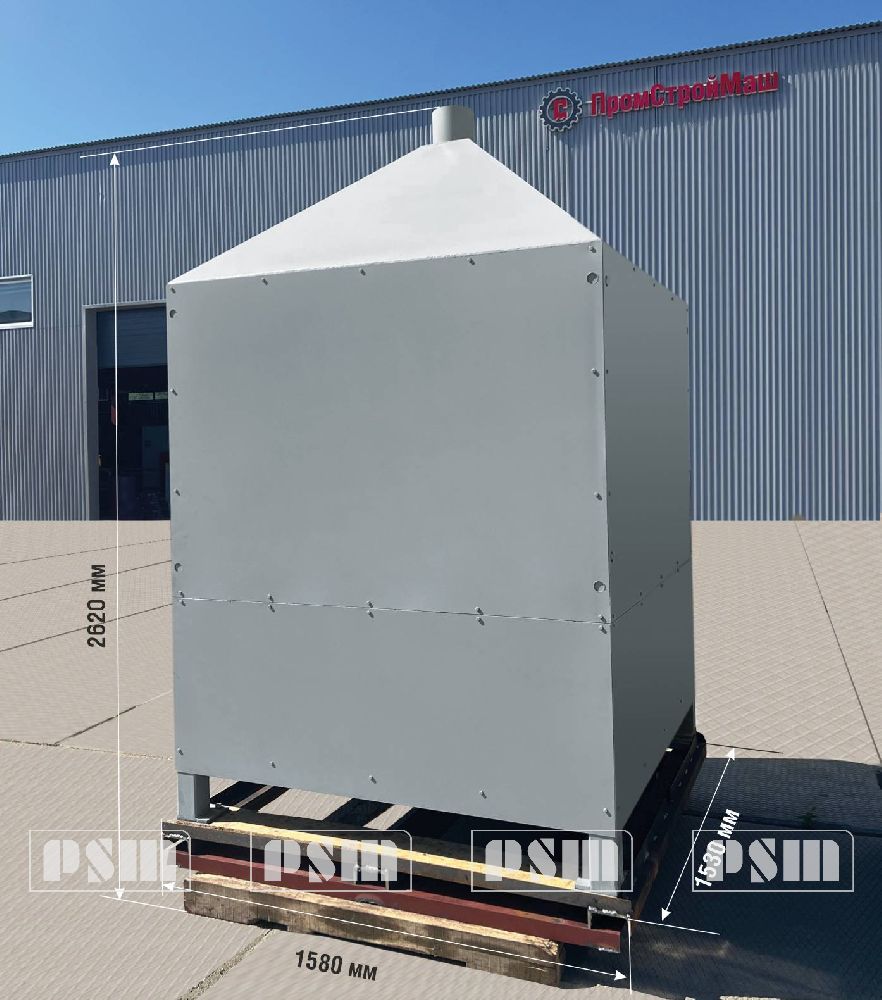

| Транспортные габариты (Длина х ширина х высота), мм | 1530х1580х2620 |
СОСТАВ И УСТ ОЙСТВО ГО НА КУЗНЕЧНОГО ОТК ЫТОГО ГК-923МП

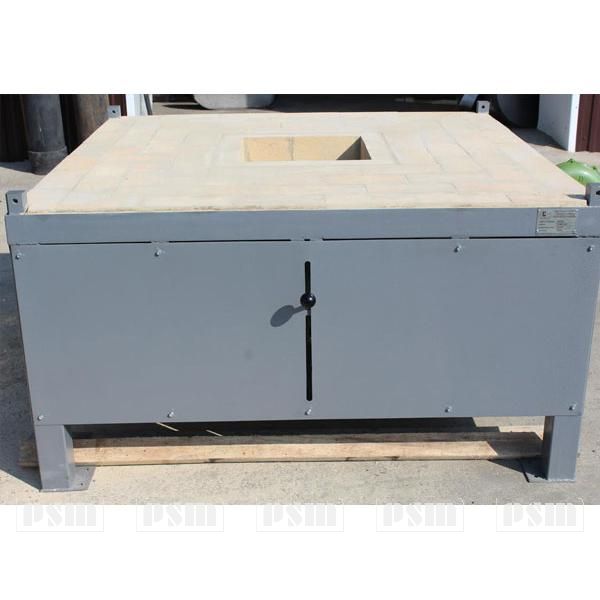

Горн кузнечный состоит из сварного основания 1, в верхней части которого выложен поддон 4 из огнестойкого кирпича, дутьевой системы 3, включающей в себя вентилятор 6 и заслонку 7. Снизу расположен зольник 11, который открывается для ссыпания золы рукояткой 12 имеющей фиксацию в закрытом состоянии. К основанию 1 через стойки 8 посредством болтов 5 крепится вытяжной зонт 2. Вся конструкция закрыта обшивами. На правой стенке установлен регулятор скорости вентилятора 9 и огнетушитель 10.

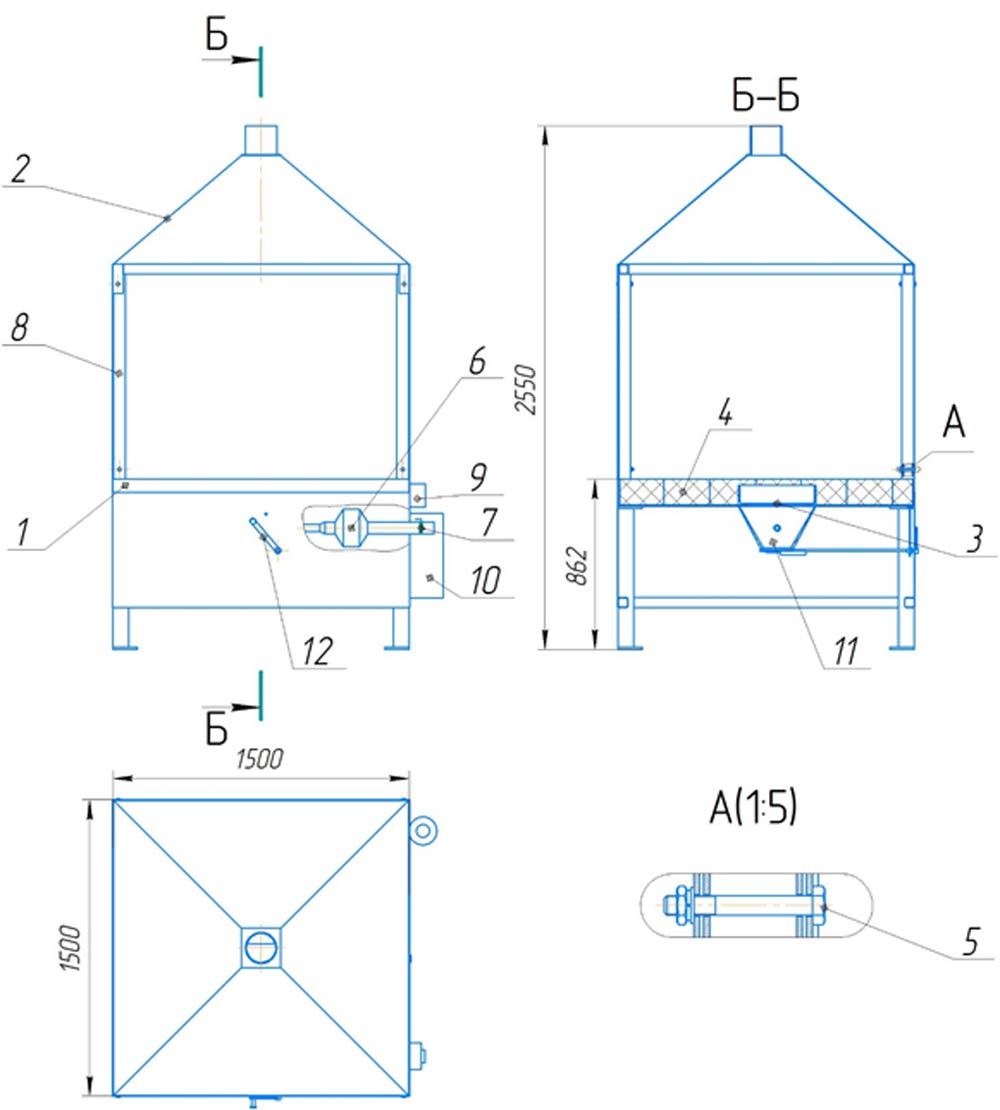

Общий вид изделия с обозначением составных частей и габаритных размеров
1 – Основание, 2 – Вытяжной зонт, 3 – Дутьевая система, 4 – Поддон, 5 – Болт,
6 – Вентилятор, 7 – Заслонка воздуховода, 8 – Стойки, 9 – егулятор скорости вентилятора,
10 – Огнетушитель, 11 – Зольник, 12 – укоятка заслонки выброса золы.
ПО ЯДОК УСТАНОВКИ
Установка горна кузнечного ГК-923МП
Установку горна рекомендуется производить на фундамент, согласно приложенного чертежа. Глубина заложения фундамента Н определяется в зависимости от грунта, но не менее 300мм.
В целях соблюдения мер безопасности преграждать путь к огнетушителю КАТЕГО ИЧЕСКИ ЗАП ЕЩЕНО!
ВНИМАНИЕ!!! При использовании естественной вентиляции до начала работ необходимо на вытяжной зонт через переходный фланец смонтировать вытяжную трубу диаметром не менее 219мм и длиной не менее 5м.

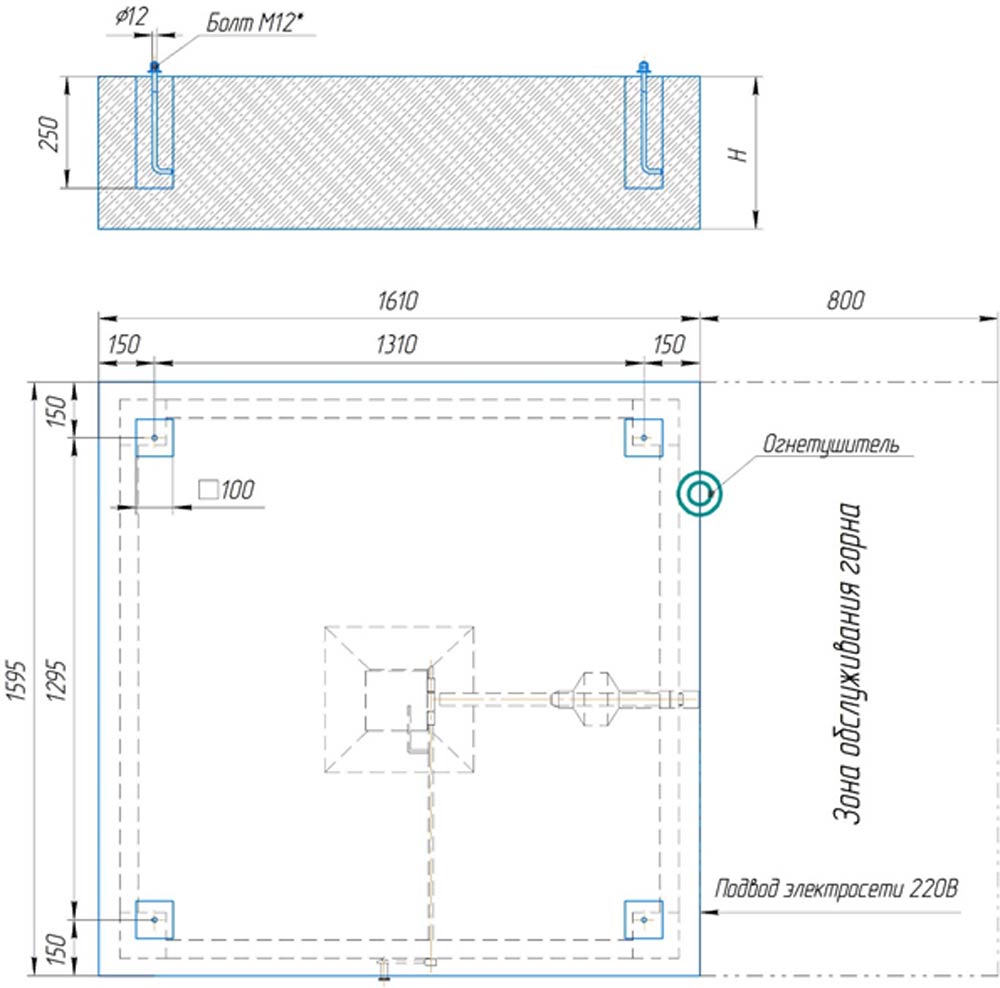

Фундамент горна кузнечного ГК-923МП
| Спецификация крепежных изделий* | ||
| № | Наименование | Кол-во |
| M12 | Болт фундаментный 1.1.M12x200 ГОСТ 24379.1-80(2012) | 4 шт. |
* - Крепежные изделия заводом-изготовителем не поставляются
ПОДГОТОВКА К АБОТЕ ГО НА КУЗНЕЧНОГО ОТК ЫТОГО ГК-923МП
- Проверьте исправность местного и общего освещения, вытяжной вентиляции и включите их.
- Осмотрите горн. Убедитесь в исправности вентилятора, воздуховодов, надежности фиксации щитов зонта в нерабочем положении.
- При обнаружении неисправности дутьевой системы, вытяжной вентиляции, отсутствии тяги – работа на горне запрещена.
- Очистите горн от шлака. Шлак уберите в специально отведенное место.
- Выполните подключение горна к электросети, согласно пункту «Электрооборудование» данного руководства.
ПО ЯДОК АБОТЫ ГО НА КУЗНЕЧНОГО ОТК ЫТОГО ГК-923МП
При розжиге открытого горна зажгите сухие дрова и засыпьте не большим количеством угля. Когда уголь разгорится, добавьте необходимое количество угля и включите подачу воздуха в горн. В процессе работы загрузку горна углем производите равномерно, не допуская большого скопления газов.
аботу по нагреву поковок производите только в положенной по нормам и правильно заправленной спецодежде.
По окончанию работ: убедится в полном сгорании топлива, после остывания очистить горн от шлака и не сгоревшего топлива, шлак убрать в специальную емкость. Провести уборку горна и территории во круг горна радиусом в 1 метр.
Правила эксплуатации горна кузнечного ГК-923МП
Оборудование должно эксплуатироваться в режиме односменной работы (не более 8 рабочих часов в сутки). Несоблюдение данного правила эксплуатации является причиной преждевременного износа и выхода оборудования из строя.
ЭЛЕКТ ООБО УДОВАНИЕ ГО НА КУЗНЕЧНОГО ОТК ЫТОГО ГК-923МП
Общие сведения
Горн кузнечный рассчитан на подключение с электросети 220 В.
Краткая характеристика установленного электрооборудования
| № | Наименование параметра | Значение |
| 1 | Вентилятор центробежный канальный: - характеристика сети - мощность, Вт - частота вращения, об/мин - производительность, м3/час - Макс. напор, Па |
TUBE 160 XL |
| 2 | Однофазный тиристорный регулятор скорости: - тип регулировки - степень защиты |
SRE-2.5 |
Примечание. Подробное описание, схему подключения комплектных электроприборов см. в руководствах по эксплуатации, прилагаемых к ним.
Https://yandex.ru/clck/jsredir?from=yandex.ru%3bsearch%3bweb%3b%3b&text=&etext=1823.sz2lwbve1psgitowkisoqit8yinwxz70lhvsouaa37jebifhed4xpotcynirik2e.472cfc086c5f3be9490836c0335a76d9a2f521fa&uuid=&state=_blhiln4sxnivvl0w45ksic66ucig23qh8irg98qeixmeppkguc0ym1snxn_khopadpyhdoka1y&data=ulnrnmk5wktyejr0ewjfyk1ldmtxbzdcuetmtfj1s3dbaw0yqnjouhhrnuhkc0nmlurydew1nlfixzi0atl2cgpbvfbva0zabtj1lvlrt3rfum5wekjutk9lr1pgofrtdxltwkfvagxnoethm2nsddzwal9dms1gmldhykc5elk&b64e=2&sign=017ae2a084c8d5adaa2c8ce3b16275ca&keyno=0&cst=aiuy0dbwfj7ixge4wdyjqyp93xfrtkbagt2-tq5vwyxxq-cy3cgskepca4ynlsbm8e_ykyc3fl10ohry0lxe8dmisutgwtcmraihpmizeiblijdgikcexl4shdlh8gw4qxhvctkpb2lumvnqpcmbiu2uwidlnuks&ref=orjy4mgprjk5bodnw0uvlrrd71vzw9kp5uqozpmtkcx9u1h5sqoiozzfs-wzxhhfmhi7z0vhgiggrxc5p0naedbfohllytfw4muzbxuikw6fhbmfosqink496hbw3itm&l10n=ru&cts=1529366072654&mc=2.73504516789, https://yandex.ru/clck/jsredir?from=yandex.ru%3bsearch%3bweb%3b%3b&text=&etext=1834.5svq6a0z8pr7t5-p4ftp6e50wm1-uunixe_jfe6iw0ghyhxbfuseomptaswhrm-x.39a04b977a0bc7df9f9a4233cdc112d489c5a098&uuid=&state=_blhiln4sxnivvl0w45ksic66ucig23qh8irg98qeixmeppkguc0yleqvnu7tcjfwhspmnrg36y&data=ulnrnmk5wktyejr0ewjfyk1ldmtxbzdcuetmtfj1s3dbaw0yqnjouhhrnuhkc0nmlurydew1nlfixzi0atl2cgpbvfbva0zabtjzzi01z0tfukl4qi1wce9wvuzuqmu3cvvuuvjkd1jgoglna0vunxluwetpr1dsrklyrmtfyw8&b64e=2&sign=39d22cd63734b345a7150a77fe862943&keyno=0&cst=aiuy0dbwfj7ixge4wdyjqypgpuyh7uqlrj3c8ver4irhwciyq1ym6o4urfizcn9h_zvt0ml59f6k8fwnc-a9x46onzda36izxsl5z83rn6e7uuzgov4toqz0wig6abu2euxbsoi_qlpj4d5a82mfqhbwdl5q6pnr&ref=orjy4mgprjk5bodnw0uvlrrd71vzw9kp5uqozpmtkcurye_v40103osyeoyuym9xz_am_a6rz_crvz4t1_2qjbu0dzz36jteinp0lpj-w01atswpu-7njurk9suj6p8b&l10n=ru&cts=1530258882086&mc=5.27457503165 https://yandex.ru/clck/jsredir?from=yandex.ru%3bsearch%3bweb%3b%3b&text=&etext=1824.immlxbc-gwqotsca9g986cdt3wh0vbznv_o2x_bqxcmp6dtpfsxfksqz8b1clsre.d5b35252dd9014ad03b2e96c582a6ca7c55e5da5&uuid=&state=_blhiln4sxnivvl0w45ksic66ucig23qh8irg98qeixmeppkguc0ygftrg9cp1erjbfvtucxdxk&data=ulnrnmk5wktyejr0ewjfyk1ldmtxbzdcuetmtfj1s3dbaw0yqnjouhhrnuhkc0nmlurydew1nlfixzi0atl2cgpbvfbva0zabtj1lvlrt3rfum5wektauwt3emwzoxlmmxzxynhxek1nm09nswhcq1f1rktmvms4ynp2znjoate&b64e=2&sign=96f54912433b3278e20ff262630afa40&keyno=0&cst=aiuy0dbwfj7ixge4wdyjqe3irxbpwiv4bt1c2fpddjdqjocqoofudbtk9j1ahtkyp3zgmwtndcykkntl1x0u1s-jq2jfy9xeoqmwbcpr9j2kazbnlol_ijcivpu_eswfsfgejjorglfdiwkpyohwgdigbz8lprvw&ref=orjy4mgprjk5bodnw0uvlrrd71vzw9kp5uqozpmtkcw8s5kfnnknjwqhepaos-wchjkpgxsthn6eqljeanq9yteocdz5gb02_prfiqpxscq9moxhcpa5mj2_pypfzn30&l10n=ru&cts=1529423805263&mc=1.95144427786 https://www.stanki-zavod.ru/kpp/molot/7/. горн кузнечный модель 5903-26, горн Р-923-01 _some_qunique_referrer_placeholder_ https://yandex.ru/clck/jsredir?from=yandex.ru%3bsearch%3bweb%3b%3b&text=&etext=1835.hjmh2cpllwahliu7kztrh6xnkt_d-vy74mg7ow6ryyews2p1qzswayikfwlff6rp.7a2ec2868422dadf32ef2681c328a502e152c96b&uuid=&state=_blhiln4sxnivvl0w45ksic66ucig23qh8irg98qeixmeppkguc0yom24rr5dkidnijpu2tfuvc&data=ulnrnmk5wktyejr0ewjfyk1ldmtxbzdcuetmtfj1s3dbaw0yqnjouhhrnuhkc0nmlurydew1nlfixzi0atl2cgpbvfbva0zabtjzzi01z0tfukl4qnkwsgdpzxeta2vkqthpvhzuetjjq1bmak5eszd5zfjlx093mgngtkrfavk&b64e=2&sign=c05db211c1d4a4cfcfce0c6cdb68830d&keyno=0&cst=aiuy0dbwfj7ixge4wdyjqyp93xfrtkbaurb-k6denpwjfiguzl5ny8xzpsfg6ahp_2v8q_iidbbhn950m1rqpxoui9-hqdyxszp4b9ubayx1csa1ptpml9cq6c5nxm32hmintzjhi7visca8n3to1fnvkzjawirw&ref=orjy4mgprjk5bodnw0uvlrrd71vzw9kp5uqozpmtkcvkltto7shn7hkhtfriicpa9zdcedr-o2aqnercnzfxur7iwsluyysz4g8c1ttruwg8c9prmbjlq4xkedsx97ee&l10n=ru&cts=1530348683566&mc=5.44332601719. ГК-923МП, 923мп
По Техническому Заданию заказчика молоты ковочные модели МА, могут быть изготовлены в различной комплектации, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики оборудования, завод-изготовитель оставляет за собой.
Стандартная комплектация ГК-923МП
- Горн кузнечный ГК-923МП в сборе
- Руководство по эксплуатации. Паспорт
- Декларация о соответствии требованиям ТР ТС
ПромСтройМаш является непосредственным производителем ГК-923МП Мы производим и продаём Горн кузнечный открытый ГК-923МП во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. ГК-923МП нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ГК-923МП вы можете непосредственно у нас или у наших дилеров. Горн кузнечный размеры пода в плане: 1500х1300 мм.
ГК-923МП
Горн кузнечный размеры пода в плане: 1500х1300 мм.
